联轴器分类及简介联轴器分类及简介 DT型刚性凸缘联轴器
JQ型夹壳联轴器 标定 d D L L1 L2 a1 a2 d2 h h1 f b t 重量符号 JQ-30 30 102 130 20 55 4 5 25 70 45 0.4 8 26 4.5 JQ-35 35 118 162 20 71 4 5 30 85 55 0.6 10 30 8 JQ-40 40 118 162 20 71 4 5 35 85 55 0.6 12 35 7.5 JQ-45 45 135 190 24 83 5 6 37 100 70 0.6 14 39.5 11 JQ-50 50 135 190 24 83 5 6 42 100 70 0.6 14 44.5 10.5 JQ-55 55 135 190 24 83 5 6 47 100 70 1 16 49 10 JQ-65 65 172 250 30 110 6 8 55 130 100 1 18 58 25 JQ-70 70 172 250 30 110 6 8 60 130 100 1 20 62.5 25 JQ-80 80 185 280 38 121 8 10 70 145 110 1 22 71 30 JQ-90 90 230 330 38 146 8 10 80 170 140 1 25 81 56 JQ-95 95 230 330 38 146 8 10 85 170 140 1 25 86 53 JQ-100 100 230 330 38 146 8 10 90 170 140 1 28 90 51 JQ-110 110 260 390 46 172 10 12 100 200 160 1 28 100 90 JQ-130 130 280 440 54 193 12 14 118 225 180 1 32 119 125 JQ-160 160 340 500 64 218 14 16 144 255 200 1 40 147 215
职业技能鉴定国家题库 工具钳工中级理论知识试卷 注意事项 1、本试卷依据2０0８年颁布的《工具钳工》国家职业标准命制， 考试时间：120分钟。 2、请在试卷标封处填写姓名、准考证号和所在单位的名称. 3、请仔细阅读答题要求,在规定位置填写答案。 一、单项选择题（第1题～第16０题.选择一个正确的答案，将相应的字母填入题内的括号中。每题0。5 分，满分80分。） 1．下面有关爱岗敬业与奉献社会说法正确的是（）。 A、社会主义职业道德可以把奉献社会作为自己重要的道德规范,作为自己根本的职业目的 Ｂ、爱岗敬业与市场经济发展关系不大 C、爱岗敬业是市场经济发展的必然要求 D、奉献社会的职业活动中体现不出个人的幸福 2。有关诚实守信与办事公正合法的职业道德说法错误的是( )。 A、诚信原则是公司企业文化的基本准则 B、全体员工应该讲求诚信，诚信做事、诚信待人、诚信待己 C、适当发布虚假、片面信息误导合作伙伴和客户也是商业活动的需要 D、公司倡导诚信的企业文化,鼓励并保护员工据实揭发公司内违法、违规和不诚信的行为 3。遵纪守法与职业道德的说法错误的是( ）。 Ａ、纪律是一种行为规范，它要求人们在社会生活中遵守秩序、执行命令、履行职责 Ｂ、职业纪律是把一些直接关系到职业活动能否正常进行的行为规范,上升到行政纪律的高度加以明确规定，并以行政惩罚的形式强制执行 C、劳动者严重违反劳动纪律或用人单位规章制度，用人单位也不能与其解除劳动合同 D、明确的规定，规定了职业行为的内容，要求从业者遵守纪律履行职责，对违反纪律者追究责任４。法律与道德的区别叙述正确的是( ）。 A、依靠的力量不同 B、作用范围相同 C、产生的时间相同 D、阶级属性不同 5.下面有关信息披露及保密原则叙述正确的是( ）。 A、禁止向公司内外部提供虚假信息或有意误导 B、没有承担保守国家秘密、公司商业秘密和客户保密信息的义务 C、在未经授权或未签署《保密协议》的情况下，有时可以使用有些与公司有关的涉密信息 Ｄ、员工在代表公司对外开展合作或经营活动时，涉及向对方披露公司涉密信息的,不一定与其签订《保
联轴器 用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。 一、联轴器的分类 ?刚性联轴器(无补偿能力) ?挠性联轴器（有补偿能力）： o无弹性元件 o有弹性元件 1.无弹性元件的挠性联轴器 这类联轴器因具有挠性，故可补偿两轴的相对位移。但因无弹性元件，故不能缓冲减振。常用的有以下几种： 专业整理分享
凸缘联轴器(1) 这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。 凸缘联轴器(2) 这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。 专业整理分享
凸缘联轴器(3) 这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。 十字滑块联轴器 十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。 专业整理分享
滑块联轴器 滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。由于中间滑块的质量较小，具有弹性，可应用于较高的转速。结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。 万向联轴器 十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。 专业整理分享
2016年机电实务真题与解析 一、单项选择题（共20题，每题1分。每题的备选项中，只有一个最符合题意） 1．下列非金属风管材料中，适用于酸碱性环境的是（） A．聚氨脂复合板材 B．酚醛复合板材 C．硬聚氯乙烯板材 D．玻璃纤维复合板材 【答案】C 【解析】硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。P10,教材里讲的是风管，同理类推，板材也适用以上选型规则。 2．下列电工测量仪器仪表中，属于较量仪表的是（）。 A．兆欧表 B．机械示波器 C．钳形表 D．电位差计 【答案】D 【解析】电工测量仪器仪表分为电工测量指示仪表（直读仪表）和较量仪表两大类。如电压表、电流表、钳形表、电能（度）表、万用表、兆欧表等都是指示仪表。较量仪表，如电桥、电位差计等。P25（教材新增/变动内容） 3．起重吊装中，安全系数是4．5的6x19钢丝绳宜做（）。 A．缆风绳 B．滑轮组跑绳 C．吊索 D．用于载人的绳索 【答案】A 【解析】在同等直径下，6×19钢丝绳中的钢丝直径较大，强度较高，但柔性差，常用作缆风绳。钢丝绳做缆风绳的安全系数不小于3．5，做滑轮组跑绳的安全系数一般不小于5，做吊索的安全系数一般不小于8，如果用于载人，则安全系数不小于12?14。P41 4．常用于设备安装标高控制的测量仪器是（）。 A．水准仪 B．经纬仪 C．全站仪 D．和像仪 【答案】A 【解析】水准仪的应用范围。主要应用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。P34 5．关于焊接工艺评定的说法，正确的是（）。 A．针对一种钢号母材评定为合格的焊接工艺评定不可用于同组别的其他钢号母材 B．—份焊接工艺评定报告只能作为一份焊接工艺卡的依据 C．国内新幵发的钢种应由钢厂进行焊接工艺评定 D．改变焊后热处理类别须重新进行焊接工艺评定 【答案】D
联轴器型号种类 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 电机测试里面常常要用到联轴器，但这个不起眼的零件居然也有不同的种类和使用区别，你知道吗？ 在一个电机测试系统中，要评选最不起眼的部件，肯定有联轴器的一份。一般的用户只会根据电机的轴径，选择对应大小的联轴来使用。但实际上联轴器也有好几种分类，实际使用中要根据不同的应用来选择。联轴器的分类如下图，主要分成柔性、刚性两大类： 柔性联轴器 指联轴器中有部分是柔性可变形的，联接两侧转轴时允许两转轴有一定量的不对中发生的，即动态下可变形的联轴器。使用此类联轴器时能降低对对中的精度要求，方便测试，且在转速不平稳的情况下，有很好的减震功能。但它有一个缺点，由于它的材质是橡胶、尼龙等，因此强度低、寿命短、承载能力小、不耐高温和低温，只适用于低温的场合。
柔性联轴器允许两轴间存在相对位移 梅花式联轴器 梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。其弹性体一般都是是工程塑料或是橡胶组成，弹性体的寿命也就是联轴器的寿命，一般弹性体的寿命为10年。由于弹性体具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度，决定了联轴器的使用温度,一般为-35至+80度。
弹性柱联轴器 弹性柱联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。 弹簧式联轴器 弹簧式联轴器是用外形呈波纹状的薄壁管直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单，外形尺寸小，加工安装方便，传动精度高，主要用于要求结构紧凑，传动精度较高的小功率精密机械和控制机构中。
欢迎阅读单表对中法 单表对中法是将对中表架和百分表分别固定在相邻两机器的半联轴器上，然后各自转动两轴或同时转动两轴，通过百分表的读数来计算和调整对中状况。该法的优点是：直观明确、表架简单、计算调整方便。由于它从根本上消除了转子轴向窜动对对中读数的影响，因此对中精度较高，对大型多台单机组成的机组特别适用。 （一）单表法对中的基本程序： 1.测定对中表架（以下简称表架）的挠度，将挠度值在表架上打永久性标志。对中时用实测值减去表架挠度。即为表的实际读数值，底部的读数值应减去挠度的二倍，左右的读数应减挠度。 2.将相邻机器的两半联轴器沿圆周做出四等分标志（见附图5.1） b 图 3. 4.b2、b3 “负”。5. 6. 1.计算法 1）用计算法调整轴（A）支脚垫片调整量时应先测出D、Y、Z之值（见附图5.2），并用Ly和Lz分别表示前后支脚的调整量。 这种计算方法只是先将两轴找成一条直线，在实际调整时还应将各支脚处的膨胀量或收缩量考虑进去。 图5.2单表对中示意图 2）计算公式: 式中L——机器支脚在垂直和水平方向的调整值，即 计算结果为正值时应加垫；为负值应减垫；水平方向只是用调节螺钉调整中心偏差而不是增减垫片。A——两机器在垂直方向（A垂）和水平方向（A水）百分表读数的代数和；
其中：A垂＝a3＋b3 A水＝a2－a4＋b2－b4 C——调整轴（A）支脚中心与基准轴（B轴）半联轴器上百分表读数平面间的距离（Y，Z）和两百分表读数平面距离（D）之比，即Cy＝Y/D或Cz＝Z/D。（见附图5.2） B——基准轴在垂直方向（B垂）和水平方向（B水）百分表读数的代数和； 其中:B垂＝b3－b1 B水＝b2－b4 2.作图法 单表对中作图法是在单表对中计算法的基础上发展起来的，它的最大优点是简单，直观、方向性好，尤其是在垂直面需要预留垫膨胀量及水平面上需要留出水平偏差时，这一优点更加突出。缺点是比例不当时，误差较大。下面以垂直方向的调整为例介绍作图法的步骤。 1） 5.3）； 2 A1、A2A3和 B3 3 A4轴与A 4 B轴中心偏差＝ 2，A轴中心偏差＝ 2 把各轴中心偏差值分别标在画有安装曲线的座标纸上，得出C、D两点。连接C、D两点成一直线并向A轴侧延长，与A轴支座处垂直线分别交于E、F两点，此DEF线（虚线）即是A轴中心调整前实际所处的位置线（见附图5.5） 图5.5调整前的实际位置曲线
联轴器的功用、类型及特点 联轴器的功用 由于制造和安装不可能绝对精确，以及工作受载时基础、机架和其它部件的弹性变形与温差变形，联轴器所联接的两轴线不可避免的要产生相对偏移被联两轴可能出现的相对偏移有： 轴向偏移图a）、径向偏移图b）和角向偏移图c），以及三种偏移同时出现的组合偏移d）。 两轴相对偏移的出现，将在轴、轴承和联轴器上引起附加载荷，甚至出现剧烈振动。因此，联轴器还应具有一定的补偿两轴偏移的能力，以消除或降低被联两轴相对偏移引起的附加载荷，改善传动性能，延长机器寿命。为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还应具有一定的缓冲减震性能。 联轴器的类型及特点 为了适应不同需要，人们设计了形式众多的联轴器，部分已标准化。机械式的联轴器分类如下： 1、刚性联轴器 刚性联轴器不具有补偿被联两轴轴线相对偏移的能力，也不具有缓冲减震性能；但结构简单，价格便宜。只有在载荷平稳，转速稳定，能保证被联两轴轴线相对偏移极小的情况下，才可选用刚性联轴器。在先进工业国家中，刚性联轴器已淘汰不用。属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。 2、挠性联轴器 挠性联轴器具有一定的补偿被联两轴轴线相对偏移的能力，最大量随型号不同而异。凡被联两轴的同轴度不易保证的场合，都应选用挠性联轴器。 无弹性元件的挠性联轴器
非金属弹性元件的挠性联轴器 金属弹性元件的挠性联轴器 3、安全联轴器 安全联轴器在结构上的特点是，存在一个保险环节（如销钉可动联接等），其只能承受限定载荷。当实际载荷超过事前限定的载荷时，保险环节就发生变化，截断运动和动力的传递，从而保护机器的其余部分不致损坏，即起安全保护作用。
电机联轴器找正的方法及标准 一、联轴器 1、什么是联轴器： 联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。20世纪后期国内外联轴器产品发展很快，在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器，对多数设计人员来讲，始终是一个困扰的问题。常用联轴器有膜片联轴器鼓形齿式联轴器，万向联轴器，安全联轴器，弹性联轴器及蛇形弹簧联轴器。 2、联轴器工作原理及用途 （1）联轴器功能 用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。 （2）联轴器的类型 联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和安全联轴器。联轴器的主要类型、特点及其在作用类别在传动系统中的作用备注 刚性联轴器：只能传递运动和转矩，不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等。 挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能,包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同. 二、电机联轴器找正方法 联轴器的找正是电动机安装的重要工作之一.找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上.找正的精度关系到机器是否能正常运转,对高速运转的机器尤其重要。 两轴绝对准确的对中是难以达到的,对连续运转的机器要求始终保持准
联轴器的种类附图 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
联轴器的种类: 刚性联轴器(无补偿能力) 挠性联轴器（有补偿能力）： o无弹性元件 o有弹性元件 1.无弹性元件的挠性联轴器 这类联轴器因具有挠性，故可补偿两轴的相对位移。但因无弹性元件，故不能缓冲减振。常用的有以下几种： (1) 这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。 (2) 这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。 这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
(3) 十字滑块联轴器属于挠性联轴器；由两 个端面上开有凹型槽的半联轴器和两面 带有凸牙的中间盘组成。凸牙可在凹槽 中滑动，可以补偿安装及运转时两轴间 的相对位移。一般运用于转速n小于 250r/min,轴的刚度较大，无剧烈冲击 处。 滑块联轴器是由两个带凹槽的半联轴器 和一个方形滑块组成，滑块材料通常为 夹布铰木制成。由于中间滑块的质量较 小，具有弹性，可应用于较高的转速。 结构简单、紧凑、适用于小功率、高转 速而无剧烈冲击处。 万向联轴器 十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。 齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。依靠内外齿相啮合传递扭矩。齿轮的齿廓曲线为渐开线，啮合角为20°。这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。 2. 有弹性元件的挠性联轴器
联轴器对轮找中心 1、联轴器找中心的目的 找中心的目的是使一转子轴中心线与另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，即第一：在水平与竖直两个方向上使两联轴器对轮的外圆面同心；第二：在水平与竖直两个方向上使两对轮端面平行。 2、联轴器找中心的任务 ①测量两对轮的外圆和端面的偏差情况； ②根据测得的偏差值，对电机作相应调整，使两对轮中心同心，端面平行。 3、联轴器找中心的原理 联轴器找中心主要就是针对两方面对地脚螺栓进行调整。一方面是针对存在张口的情况；另一方面是针对外圆情况。下面就针对这两方面进行说明。 ①存在张口情况 张口是由于两圆盘面不平行所造成的。张口开口方向向上为上张口，反之为下张口。如图3-1即为下张口示意图： 图3-1下张口示意图 如图所示，将此图中下张口去除的方式就是使地脚螺栓前脚下降FD 的长度，后脚下降HM 的长度。而我们需要做的就是通过计算来确定FD 、HM 的各自高度，然后由计算高度来相应地降低各自前后脚螺栓垫片高度。 由上图不难看出∠DEC=∠ECB ，所以∠FED=∠BAC ，∠BCA=∠DFE ,ΔABC ∽ΔE DF 。两三角形相似即可得出DF BC EF AC =，所以EF AC BC DF ?=，同 理可知EH AC BC HM ?=。 ②存在外圆的情况 外圆是由于联轴器两轴线不同心所造成的。如图3-2所示： 图3-2外圆示意图 由上图不难看出，只需使前脚下降AC ,后脚下降BD 的距离即可，且 AC =BD ,大小即为两轴线的间距，通过测量即可得到无需计算。 ③张口与外圆均存在情况 若张口、外圆均存在则将上述两种情况下计算出的结果合成即可。需要注意的是：若外圆偏离方向与张口方向相同，则应外圆值减去张口的计算调整值，计算结果为正则地脚螺栓调整方向与外圆调整方向相同，为负则相反；若外圆偏离方向与张口方向相反，则应外圆值加上张口的计算调整值，地脚螺栓调整方向与外圆调整方向相同。 4、联轴器找中心的方法及步骤 ※找中心前的准备工作 准备好三付磁性表座、三只百分表、塞尺、圈尺、游标卡尺、千分尺等测量工具及其它工具。 ※找中心的具体步骤 ⑴检查并消除可能影响对轮找中心的各种因素。如清理对轮上油污、锈斑及电机底脚、基础，然后连接对轮，保证两对轮距离在标准范围内； ⑵用塞尺检查电机的底脚是否平整，有无虚脚，如果有用塞尺测出数值，用铜皮垫实； ⑶安装磁性表座及百分表。装百分表时要固定牢，但要保证测量杆活动自如。测量径向的百分表测量杆要尽量垂直轴线，其中心要通过轴心；测量轴向的二个百分表应在同一直径上，并离中心距离相等。装好后试转一周。并回到原位，此时测量径向的百分表应复原。为测记方便，将百分表的小表指针调到量程的中间位置，并最好调到整位数。大针对零； ⑷把径向表盘到最上面，百分表对零，慢慢地转动转子，每隔90度测量一组数据记下，测出上、下、左、右四处的径向b 、轴向A 、a 四组数据，将数据记录在右图4-1内。径向的记在圆外面，轴向数据记录在圆里面。注意：拿到一组数据你要会判断它的正确性，你从那里开始对零的，盘一周后到原来位置径向表应该为0，径向表读数上下之和与左右之和应相差不多，两只轴向表数据相同。否则的话要检查磁性表座和百分表装得是否牢固。 ⑸间隙测量，记录及计算： （百分表安装在电机侧）端面不平行值（张口）的计算，（要考虑轴向窜轴），轴 向装两只百分表，计算公式上下张口为BC=（A 1+ a 1-A 3- a 3）/2，正的为上张口，负的为下张口。左右张口为bc=（A 2+ a 2-A 4- a 4）/2，正的为a2那边张口，负的为a4那边张口。 上下径向偏差的上下外圆计算公式为AC= （b 1- b 3）/2，正的为电机偏高，负的为电机偏低。左右径向偏差的左右外圆计算公式为ac= （b 2- b 4）/2正的为电机偏右，负的为电机偏左。 所以，在竖直方向上前脚调整：L=（b 1- b 3）/2±[（A 1+ a 1-A 3- a 3）/2]×EF/AC ,后脚调整：L ′= (b 1- b 3）/2±[（A 1+ a 1-A 3- a 3）/2]×EH/AC ;而水平方向上前脚调整：l=（b 2- b 4）/2±[（A 2+ a 2-A 4- a 4）/2]×EF/AC ，后脚调整：l ′=（b 2- b 4）/2±[（A 2+ a 2-A 4- a 4）/2]×EH/AC 。 注意：1、百分表的位置，安装在电机对轮上和安装在泵体对轮上径向的中心状态正好相反，注意判断清楚谁高谁低，轴向则不变； 2、 左右不要搞错； 3、上下表不要读错。 5、联轴器找中心实例计算 例：在一泵组找中心中，水泵不动，要求动电机底脚来调整。已知联轴器 对轮直径为200mm ，联轴器端面距电机前脚为500mm ，电机后脚距前脚距离为1000mm ，经测得在竖直方向上电机低1mm ，下张口0.5mm ，在水平方向上电机偏右2mm ，左张口0.8mm 请计算电机如何调整找正？ 解：设对轮直径为d , 联轴器端面距电机前脚为L 1,前后脚间距为L 2，竖直方向上电机外圆为a 1，张口为λ1，水平方向上电机外圆为a 2，张口为λ1，则 在竖直方向上方需调整 前脚螺栓：L= a 1±λ1×L 1/d 因为竖直方向上外圆朝下且张口也朝下， 方向相同，所以取“-”号。 即 L= a 1-λ1×L1/d =1-0.5×500/200=-0.25 结果为负值，所以前脚应下降0.25mm 。 后脚螺栓：L ′= a 1-λ1×（L 1+ L 2）/d =1-0.5×（500+1000）/200=-2.75为负值，所以后脚下降2.75mm 。 在水平方向上方需调整 前脚螺栓：l= a 2±λ2×L 1/d 因为水平方向上外圆朝右而张口朝左，方向 相反，所以取“+”号。 即 l= a 2+λ2×L 1/d =2+0.8×500/200=4 结果为正值，所以前脚应向左偏移4mm 。 后脚螺栓：l ′= a 2+λ2×（L 1+ L 2）/d =2+0.8×（500+1000）/200=8 后脚也应向左偏移8mm 。
联轴器找正方法详解_联轴器三表精确对中 联轴器找正详解 1、联轴器找正的目的 凡通过联轴器对接的两个轴中心线不重合会使设备在运转过程中产生振动、引起轴承温度升高、磨损，甚至引起整台设备剧烈振动，一些零部件的瞬间损坏，导致设备发生故障不能正常工作。故联轴器找正的目的主要有以下几个方面： 1）最大可能减少两轴相错或相对倾斜过大所引起的振动和噪音。 2）避免轴与轴承间引起的附加径向载荷。 3）保证每根轴在工作中的轴向窜量不受到对方的阻碍。 2、联轴器的找正要求 联轴器找正必须要达到两半联轴器是处于平行且同心的正确位置，这时两轴的中心线处于一条直线上。可以通过在电机和减速机的支脚下用加减垫片的方法来调整。 在现场的实际调整过程中不可能达到两个半联轴器的中心线绝对在同一轴线上，所以在联轴器的安装、调整过程中就必须确定一个误差范围。现把几种常用联轴器同轴度和端面间隙的调整标准进行整理。 3、联轴器找正的测量方法 联轴器找正时主要测量其径向位移（或径向间隙）和角位移（或轴向间隙）。利用直尺和塞尺测量径向位移，利用平面规和楔形间隙规测量角位移。方法简单但精度不高，一般只用于不需要精确找正的粗糙低速机器。利用中心卡和百分表测量联轴器的径向间隙和轴向间隙，适用于需要精确找正中心的精密仪器和高速机器，操作方便，精度高，应用广泛。测量方法还有双表测量法、三表测量法（又称两点测量法）、五表测量法（又称四点测量法）和单表测量法。热镀锌线上的测量方式主要采用双表测量法。
离心式压缩机主机联轴器三表精确对中找正 联轴器三表精确对中找正，适用于需要精确对中或高速旋转的设备，例如汽轮机、离心式压缩机。与联轴器二表对中找正不同，在与传动轴中心线等距离处，对称布置两块百分表同时读其轴向读数，可以消除传动轴手动盘车时轴向窜动对轴向读数的误差，提高测量精度。但在百分表读数记录及计算上稍复杂，容易混淆。现以00—3.1/0.93型ＣＯ2离心式压缩机增速器高速轴与压缩机主机轴联轴器的对中找正为实例，对此加以阐述。 1、注明关键尺寸的操作 在测取百分表读数之前，先选择适当比例画出增速器与 压缩机主机工作草图（图1）并注明关键尺寸数据：压缩机主机半联轴器与压缩机主机支撑1距离L1、支撑1与支撑2距离L2、两半联轴器轮毂端面间距离D，同时还应注明方向如东、西或南、北。本例中机组轴线为南北方向布置，东西方向为机组轴线的两侧（在水平方向上）。增速器已找正固定，压缩机主机轴向增速器高速轴对中找正，找正架固定在压缩机主机轴上，百分表打在增速器高速轴半联轴器上。上述操作应注意： （1）安装找正架、百分表固定无松动； （2）百分表触头垂直指向测量点，轻弹百分表，检查是否能回到弹前位置 2、有效数据的测量 测量时，为了分析计算方便，常把三个百分表读数调整至 “0”位，且百分表内小表指针指向整毫米处（此位置设置为原始位），然后两半联轴器按压缩机工作转向手动匀速盘动运转（可以避免两半联轴器本身的误差影响对中找正精度），避免回转。每转９0°读一次各表中数据，把数据按要求填到记录图2中相对应的位置中。
连轴器的种类及作用
联轴器的功用、类型及特点 联轴器的功用 由于制造和安装不可能绝对精确，以及工作受载时基础、机架和其它部件的弹性变形与温差变形，联轴器所联接的两轴线不可避免的要产生相对偏移被联两轴可能出现的相对偏移有： 轴向偏移图a）、径向偏移图b）和角向偏移图c），以及三种偏移同时出现的组合偏移d）。 两轴相对偏移的出现，将在轴、轴承和联轴器上引起附加载荷，甚至出现剧烈振动。因此，联轴器还应具有一定的补偿两轴偏移的能力，以消除或降低被联两轴相对偏移引起的附加载荷，改善传动性能，延长机器寿命。为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还应具有一定的缓冲减震性能。联轴器的类型及特点 为了适应不同需要，人们设计了形式众多的联轴器，部分已标准化。机械式的联轴器分类如下： 1、刚性联轴器 刚性联轴器不具有补偿被联两轴轴线相对偏移的能力，也不具有缓冲减震性能；但结构简单，价格便宜。只有在载荷平稳，转速稳定，能保证被联两轴轴线相对偏移极小的情况下，才可选用刚性联轴器。在先进工业国家中，刚性联轴器已淘汰不用。属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。 2、挠性联轴器 挠性联轴器具有一定的补偿被联两轴轴线相对偏移的能力，最大量随型号不同而异。凡被联两轴的同轴度不易保证的场合，都应选用挠性联轴器。 无弹性元件的挠性联轴器
非金属弹性元件的挠性联轴器 金属弹性元件的挠性联轴器 3、安全联轴器 安全联轴器在结构上的特点是，存在一个保险环节（如销钉可动联接等），其只能承受限定载荷。当实际载荷超过事前限定的载荷时，保险环节就发生变化，截断运动和动力的传递，从而保护机器的其余部分不致损坏，即起安全保护作
旋转机械的联轴器找正 联轴器的找正是机器安装的重要工作之一.找正的目的是在机器在工作时使主动轴和从动轴两轴中心线在同一直线上.找正的精度关系到机器是否能正常运转,对高速运转的机器尤其重要. 两轴绝对准确的对中是难以达到的,对连续运转的机器要求始终保持准确的对中就更困难.各零部件的不均匀热膨胀,轴的挠曲,轴承的不均匀磨损,机器产生的位移及基础的不均匀下沉等,都是造成不易保持轴对中的原因.因此,在设计机器时规定两轴中心有一个允许偏差值,这也是安装联轴器时所需要的.从装配角度讲，只要能保证联轴器安全可靠地传递扭矩，两轴中心允许的偏差值愈大，安装时愈容易达到要求。但是从安装质量角度讲，两轴中心线偏差愈小，对中愈精确，机器的运转情况愈好，使用寿命愈长。所以，不能把联轴器安装时两轴对中的允许偏差看成是安装者草率施工所留的余量。 1．联轴器找正时两轴偏移情况的分析 机器安装时，联轴器在轴向和径向会出现偏差或倾斜，可能出现四种情况，如图1所示。 图1 联轴器找正时可能遇到的四种情况 根据图1所示对主动轴和从动轴相对位置的分析见表1。 表1 联轴器偏移的分析
2.测量方法 安装机器时，一般是在主机中心位置固定并调整完水平之后，再进行联轴器的找正。通过测量与计算，分析偏差情况，调整原动机轴中心位置以达到主动轴与从动轴既同心，又平行。 联轴器找正的方法有多种，常用的方法如下： （1）简单的测量方法如图2所示。用角尺和塞尺测量联轴器外圆各方位上的径向偏差，用塞尺测量两半联轴器端面间的轴向间隙偏差，通过分析和调整，达到两轴 对中。这种方法操作简单，但精度不高，对中误差较大。只适用于机器转速较低，对中要求不高的联轴器的安装测量。 图2 角尺和塞尺的测量方法
浅谈联轴器找正之我见 摘要：旋转设备在安装或维修后始终存在轴对中的问题，是机组安装检修过程中一个极其重要的环节，对中精度的高低对设备运行周期及运行效率有着直接的影响，找正的目的是保证旋转设备各转子的中心线连成一条连续光滑的曲线，各轴承负荷分配符合设计要求，使旋转设备的静止部件与转子部件基本保持同心，将轴系的扬度调整到设计要求，找正的精度关系到设备是否能正常运转,对高速运转的设备尤其重要。因此在每次检修中必须进行转动机械设备轴中心找正工作，使两轴的中心偏差不超过规定数值。在我厂化工设备（不包括厂家给出冷态与热态的中心数据），其中心标准基本上都在0.05mm(即5丝)以内。现就对联轴器找中心的原理、步骤并对联轴器找中心在实际工作作中常见的一些方法、注意事项以及找正在实践中的应用作简单的介绍。 一、找中心的原理：测量时在一个转子对轮上装上磁性表座，另一个对轮上装上百分表，径向、轴向各一付，（为防止转子窜轴，轴向则需装二个表，相差180度）。连接对轮（一般一到二枚螺丝，拧紧即可），然后一起慢慢地转动转子，每隔90度停下来测量一组数据记下，测出上、下、左、右四处的径向a、轴向s四组数据，将数据记录在下图所示的方格内。 a1 a4 s1 s4 s2 s3 a2 a3
一般圆里面的为轴向数据s，外面的为径向数据a，在测得的数值中，若a1=a2=a3=a4，则表明两对轮同心；若s1=s2=s3=s4，表明两对轮的端面平行。若同时满足上述两个条件，则说明两轴的中心线重合；若所测数据不等，根据计算结果是否在标准范围内，超出标准则需对两轴进行找中心。 二、找中心步骤 1、检查并消除可能影响对轮找中心的各种因素。如清理对轮上油污、锈斑及电机底脚、基础。 2、连接对轮，保证两对轮距离在标准范围内。 3、用塞尺检查电机的底脚是否平整，有无虚脚，如果有用塞尺测出数值，用铜皮垫实。 4、先用直尺初步找正。主要是左右径向，相差太大用百分表测量误差太大，并容易读错数据。 5、安装磁性表座及百分表。装百分表时要固定牢，但要保证测量杆活动自如。测量径向的百分表测量杆要尽量垂直轴线，其中心要通过轴心； 6、测量轴向的二个百分表应在同一直径上，并离中心距离相等。装好后试转一周。并回到原来位置，此时测量径向的百分表应复原。为测记方便，将百分表的小表指针调到量程的中间位置，并最好调到整位数。大针对零。 7、把径向表盘到最上面，百分表对零，慢慢地转动转子，每隔90度测量一组数据记下，测出上、下、左、右四处的径向a、轴向s 四组数据，将数据记录在右图内。径向的记在圆外面，轴向数据记录在圆里面。注意：拿到一组数据你要会判断它的正确性，你从那里开始对零的，盘一周后到原来位置径向表应该为0，径向表读数上下之和与左右之和应相差不多，两只轴向表数据相同。否则的话要检查磁性表座和百分表装得是否牢固。
联轴器的功用 由于制造和安装不可能绝对精确，以及工作受载时基础、机架和其它部件的弹性变形与温差变形，联轴器所联接的两轴线不可避免的要产生相对偏移被联两轴可能出现的相对偏移有： 轴向偏移图a）、径向偏移图b）和角向偏移图c），以及三种偏移同时出现的组合偏移d）。 两轴相对偏移的出现，将在轴、轴承和联轴器上引起附加载荷，甚至出现剧烈振动。因此，联轴器还应具有一定的补偿两轴偏移的能力，以消除或降低被联两轴相对偏移引起的附加载荷，改善传动性能，延长机器寿命。为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还应具有一定的缓冲减震性能。 联轴器的类型及特点 为了适应不同需要，人们设计了形式众多的联轴器，部分已标准化。机械式的联轴器分类如下： 1、刚性联轴器 刚性联轴器不具有补偿被联两轴轴线相对偏移的能力，也不具有缓冲减震性能；但结构简单，价格便宜。只有在载荷平稳，转速稳定，能保证被联两轴轴线相对偏移极小的情况下，才可选用刚性联轴器。在先进工业国家中，刚性联轴器已淘汰不用。属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。 2、挠性联轴器 挠性联轴器具有一定的补偿被联两轴轴线相对偏移的能力，最大量随型号不同而异。凡被联两轴的同轴度不易保证的场合，都应选用挠性联轴器。
无弹性元件的挠性联轴器 齿轮联轴器链条联轴器 万向联轴器 非金属弹性元件的挠性联轴器 弹性套柱销联轴器 弹性活块联轴器

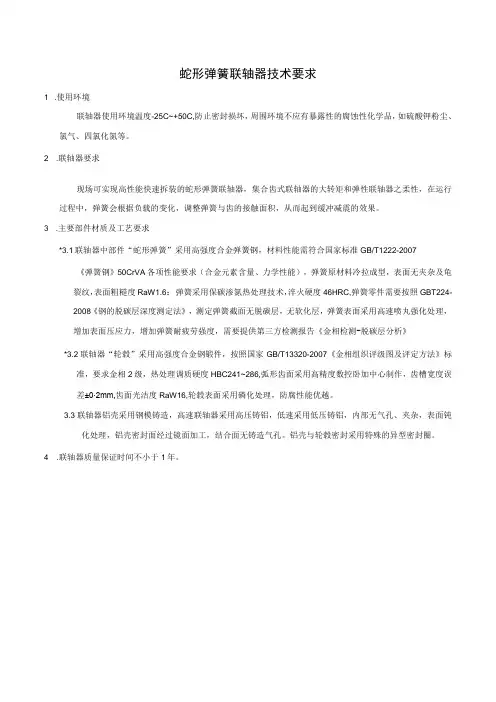

金属弹性元件的挠性联轴器 蛇形弹簧联轴器膜片联轴器 3、安全联轴器 安全联轴器在结构上的特点是，存在一个保险环节（如销钉可动联接等），其只能承受限定载荷。当实际载荷超过事前限定的载荷时，保险环节就发生变化，截断运动和动力的传递，从而保护机器的其余部分不致损坏，即起安全保护作用。 销钉剪断式安全联轴器 图示为销钉剪断式安全联轴器。它的结构类似凸缘联轴器，只是用特定的销钉代替联接螺栓。当载荷超过限定值时，销钉被剪断，扭矩的传递被截止。为了销钉剪断时不损坏机器的其它部分，常在每个销钉外套上两个硬质的剪切钢套。这种安全联轴器结构简单，但在更换销钉时必须停机操作，也不能补偿被联两轴的相对偏移。所以，这种安全联轴器不宜用在经常发生过载而需频繁更换销钉的场合，也不宜用在被联两轴对中不易保证的场合。 4、起动安全联轴器 起动安全联轴器除了具有过载保护作用外，还有将机器电动机的带载起动转变为近似空载起动的作用。许多机器，如球蘑机、搅拌机、输送机、空压机、鼓风机、离心水泵、油田抽油机、矿粉烧结机以及各种车船都是带载起动。通常为了克服工作机的负荷和传动系统的转动惯量而顺利起动，必须匹配比稳定运转所需功率大得多的电动机，但起动完毕进入稳定运转时，所匹配的电动机的功率又远大于所需功率。这种状况降低了电网的功率因数和电机效率，增大了电能的无功损耗，造成能源浪费，而采用起动安全联轴器则可解决这种不和理状况。
联轴器找中心 联轴器初找： 设备主机和原动机（一般是电机）安装好后，电机四脚和台板接触面应清理干净，且接触严密，在电机四脚垫上垫片；可先用钢直尺和卷尺等进行初找正，一般使电机低3～5mm且留有上张口，按设计要求确定好两半联轴器之间的间隙，一般要求允许误差在±1mm之间，设计有特殊要求的按设计要求。水平移动电机将左右径向、端面偏差基本消除。并拧紧电机和主机地脚螺栓。 电机增加垫片厚度计算： 设开口为α，外圆为β，靠背轮直径为D 上开口电机偏低： Z1处增加垫片厚度： δ1=（α×L1/D）↑+β↑ Z2处增加垫片厚度： δ2=【α×（L1+L2）/D】↑+β↑
上开口电机偏高： Z1处减少垫片厚度： δ1=（α×L1/D）↑+β↓ Z2处减少垫片厚度： δ2=【α×（L1+L2）/D】↑+β↓下开口电机偏高：
Z1处减少垫片厚度： δ1=（α×L1/D）↓+β↓ Z2处减少垫片厚度： δ2=【α×（L1+L2）/D】↓+β↓ 下开口电机偏低： Z1处增加垫片厚度： δ1=（α×L1/D）↓+β↑ Z2处增加垫片厚度： δ2=【α×（L1+L2）/D】↓+β↑ （注：以上公式中的数值带↑为正值，带↓为负值。） 当计算出电机前后脚增减垫片的总厚度后，松掉电机地脚螺栓，顶起电机按要求增减垫片，顶起电机可以用电机脚上的柱头螺栓，如果没有可以用葫芦拉起或者用千斤顶顶起等等，视现场实际情况决定。待所有垫片增减好后，拧紧地脚螺栓，紧力要达到设计要求。 中心复测： 当增减垫片完成后，联轴器中心必须复测一遍，如果偏差超出允许范围，中心要按上述步骤重新找正，直到满足要求为止。等电机试转完成后连接好联轴器。 注意：联轴器最终找正前必须设备的所有管路和附件安装完成，找正后无影响设备位置的施工工序。
如何进行泵和电机联轴器的找中心 一：联轴器概论 1.什么是联轴器： 联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。 2．联轴器工作原理及用途 （1）联轴器功能 联轴器通常用来连接两轴并在其间传递运动和转矩，有时也可作为一种安全装置用来防止被连接机件承受过大的载荷，起到过载保护的作用。用联轴器连接轴时只有机器停车并将联接拆开后，两轴才能分离。 （2）联轴器的类型 联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器。 刚性联轴器：只能传递运动和转矩，不能补偿两轴的偏移，用
于两种能严格对中并在工作中不发生相对位移的场合。包括凸缘联轴器、套筒联轴器等。 挠性联轴器：包括无弹性元件的挠性联轴器和弹性联轴器。这种联轴器不仅能传递运动和转矩，而且能利用联轴器中弹性元件的变形来补偿位移量，具有不同程度的轴向、径向、角向补偿性能，同时还具有不同程度的减振、缓冲作用。无弹性元件的挠性联轴器包括齿式联轴器、万向联轴器、十字滑块联轴器等。弹性联轴器包括弹性套柱销联轴器、弹性柱销联轴器等。 二、联轴器找正方法 1. 联轴器找正的目的 联轴器的找正是电动机安装的重要工作之一，找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上。找正的精度关系到机器是否能正常运转，对高速运转的机器尤其重要。 两轴绝对准确的对中是难以达到的,对连续运转的机器要求始终保持准确的对中就更困难.各零部件的不均匀热膨胀,轴的挠曲,轴承的不均匀磨损,机器产生的位移及基础的不均匀下沉等,都是造成不易保持轴对中的原因.因此,在设计机器时规定两轴中心有一个允许偏差值,这也是安装联轴器时所需要的.从装配角度讲，只要能保证联轴器安全可靠地传递扭矩，两轴中心允许的偏差值愈大，安装时愈容易达到要求。但是从安装质量角度讲，两轴中心线偏差愈小，对中愈精确，机器的运转情况愈好，使用寿命愈长。所以，不能把联轴器安装时两轴对中的允许偏差看成是安装者草率施工所留的余量。
常用联轴器分类及性能 介绍 SANY GROUP system office room 【SANYUA16H-
常用联轴器分类及性能介绍一、凸缘联轴器 凸缘联轴器（亦称法兰联轴器）是利用螺栓联接两凸缘式半联轴器，两个半联轴器分别用键与两轴联接，以实现两轴连接，传递转矩和运动。凸缘联轴器结构简单，制造方便，成本较低，工作可靠，维护均较方便，传递转矩较大，能保证两轴具有较高的对中精度，一般常用于载荷平稳，高速或传动精度较高的轴系传动。凸缘联轴器不具有径向、轴向和角向补偿的性能，使用时如果不能保证联接两轴对中精度，将会降低联轴器的使用寿命，传动精度和传动效率，并引起振动和噪声。 凸缘联轴器分为：YL型-基本型、YLD型-对中型 二、滑块联轴器 滑块联轴器与十字滑块廉政周期结构相似，不同之处在于中间十字滑块伟方形，利用中间滑块在其两侧联轴器端面的相应径向槽内滑动，以实现半联轴器联接。滑块联轴器躁声大，效率低，磨损快，一般尽量不选用，只有转速很低的场合使用。其型号为：WH型。 三、链条联轴器 链条联轴器利用公用的链条，同时与两个齿数相同的并列链轮啮合，不同结构形式的链条联轴器主要区别是采用不同的链条，常见的有双排滚子链联轴器，单排滚子链联轴器，齿形联轴器，尼龙链联轴器等。双排滚子链联轴器的性能优于其他结构形式的联轴器，他具有结构简单，装拆方便，拆卸时不用移动被联接的两轴，尺寸紧凑，质量轻，有一定补偿能力，对

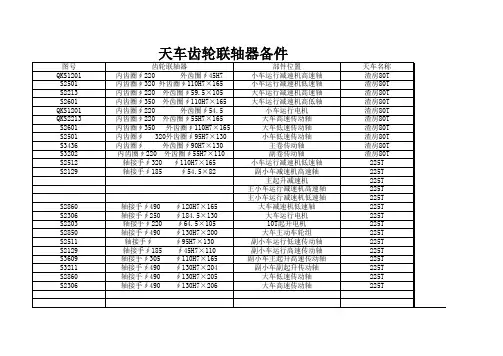

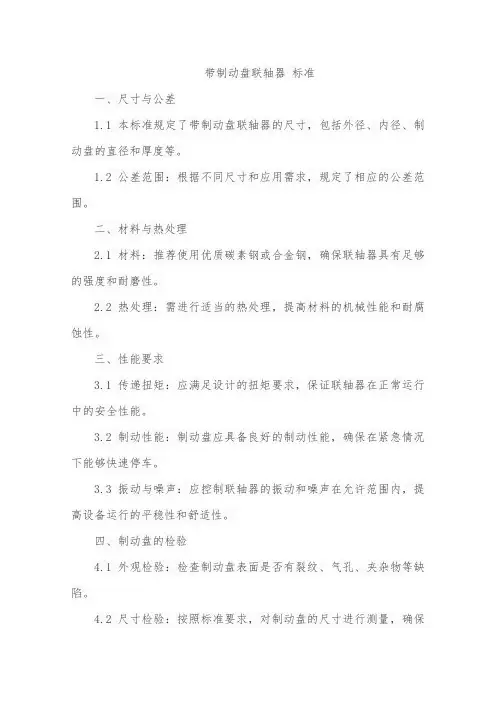

安装精度要求不高，工作可靠，寿命较长，成本较低等优点。主要型号有：GL型（不带罩壳）、GLF（带罩壳）。 四、齿式联轴器 齿式联轴器是有齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。 外齿分别为直齿和鼓形式两种，所谓鼓形齿即为将外齿制作成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。 齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需要良好的润滑和密封的状态。齿式联轴器的径向尺寸小，承载能力大，常用于低俗重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。由于鼓形式联轴器角向补偿大于直齿联轴器，被广泛选用。鼓形齿式联轴器形式有： GICL型-宽型基本型，内齿圈较宽，能补偿较大的轴线偏移，适用于连接水平两同轴线轴系传动。 GIICL型-窄型基本型，齿间距小，允许相对径向位移小，结构紧凑，传动惯量小。 GICLZ型-宽型接中间轴型。 GIICLZ型-窄型接中间轴型。 GCLD型-接电机轴型，适用于与电机配套的场合。 WGP型-带制动盘型，适用于与盘式制动器配套的场合。
