《互换性原理与技术测量》 一、填空题(共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。 3.配合基准制分__________和__________两种。一般情况下优先选用______________。 4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基_________制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____________、 _______________ 、________________、________________ 。 6. 普通螺纹结合的基本要求为__________、__________。 7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。 8．公差原则分__________和相关要求，相关要求包括____________、 _______________ 、________________、________ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。 二、选择题（共10分，每题1分） 1．当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B. 过渡配合 C. 过盈配合 2．公差带的大小由（）确定。 A．实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（）。 A．孔两个极限尺寸都大于基本尺寸 B．孔两个极限尺寸都小于基本尺寸 C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（）。 A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差
《互换性原理与技术测量》 一、填空题 (共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。 3.配合基准制分__________和__________两种。一般情况下优先选用______________。 4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基_________制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____________、 _______________ 、________________、________________ 。 6. 普通螺纹结合的基本要求为__________、__________。 7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。 8．公差原则分__________和相关要求，相关要求包括____________、 _______________ 、________________、________ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。 二、选择题（共10分，每题1分） 1．当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B. 过渡配合 C. 过盈配合 2．公差带的大小由（）确定。 A．实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（）。 A．孔两个极限尺寸都大于基本尺寸 B．孔两个极限尺寸都小于基本尺寸 C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（）。 A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差
《互换性原理与技术测量》试题一 一、填空题 (共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为 极限尺寸 。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为 ____________。 3.配合基准制分_基轴制和__基孔制两种。一般情况下优先选用____基孔制_。 4.滚动轴承圈与轴的配合采用基基孔制制，而外圈与箱体孔的配合采用基基轴制制。 A. 间隙配合 B. 过渡配合 C. 过盈配合 A ． 实际偏差 B. 基本偏差 C. 标准公差 A ．孔两个极限尺寸都大于基本尺寸 B ．孔两个极限尺寸都小于基本尺寸 C ．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 6.3
7．如被测要素为轴线，标注形位公差时，指引线箭头应（B ）。 A.与确定中心要素的轮廓线对齐 B. 与确定中心要素的尺寸线对齐 C. 与确定中心要素的尺寸线错开 8. 最大实体尺寸是指（ D ）。 A.孔和轴的最大极限尺寸 B.孔和轴的最小极限尺寸 C.孔的最大极限尺寸和轴的最小极限尺寸 D.孔的最小极限尺寸和轴的最大极限尺寸 9. 径向全跳动公差带的形状与（ A ）的公差带形状相同。 A. 圆柱度 B. 圆度 C. 同轴度 D. 线的位置度 10、孔、轴公差带的相对位置反映（ B ）程度。 A.加工难易 B.配合松紧 C.尺寸精度 三、判断题（共10分，每题1分） （×）1 .在ф60H7/f6 代号中，由于轴的精度高于孔，故以轴为基准件。 （×）2.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。 （√）3. 螺纹的公称直径是指螺纹的大径。 差等级。 1.（10分）已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限
第10章圆柱齿轮传动精度与检测 学习目的和要求 1．掌握齿轮传动的基本要求的特性；齿轮主要加工误差的分组方法和渐开线圆柱齿轮的公差项目以及测量方法。 2．掌握渐开线圆柱齿轮精度的选择及确定方法。 3．熟悉渐开线圆柱齿轮的精度标准和齿轮主要加工误差产生原因的分析方法。 4．了解斜齿圆柱齿轮特有的公差项目和齿轮副的公差项目。 10．1 概述 齿轮传动在机器和仪器仪表中应用极为广泛，是一种重要的机械传动形式，通常用来传递运动或动力。齿轮传动的质量与齿轮的制造精度和装配精度密切相关。因此为了保证齿轮传动质量，就要规定相应的公差，并进行合理的检测。由于渐开线圆柱齿轮应用最广，本章主要介绍渐开线圆柱齿轮的精度设计及检测方法。2001年国家发布了GB／T 10095．1—2001及GB／T 10095．2—2001以代替GB／T 10095—1988。本章仅介绍齿轮的加工误差和齿轮副安装误差对传动精度的影响。 由于齿轮传动的类型很多，应用又极为广泛，因此对齿轮传动的使用要求也是多方面的。归纳起来使用要求可分为传动精度和齿侧间隙两个方面，一般有如下几方面要求。 1．传递运动的准确性 传递运动的准确性就是要求齿轮在一转范围内，实际速比相对于理论速比的变动量 应限制在允许的范围内，以保证从动齿轮与主动齿轮的运动准确协调。 2．传递运动的平稳性 传递运动的平稳性就是要求齿轮在一个齿距范围内的转角误差的最大值限制在一定范围内，使齿轮副瞬时传动比变化小，以保证传动的平稳性。 3．载荷分布的均匀性 载荷分布的均匀性就是要求齿轮啮合时，齿面接触良好，使齿面上的载荷分布均匀， 避免载荷集中于局部齿面，使齿面磨损加剧，影响齿轮的使用寿命。 4．齿轮副侧隙的合理性 侧隙即齿侧间隙，齿轮副侧隙的合理性就是要求啮合轮齿的非工作齿面间应留有一定的侧隙，以提供正常润滑的贮油间隙，以及补偿传动时的热变形和弹性变形，防止咬死。但是，侧隙也不宜过大，对于经常需要正反转的传动齿轮副，侧隙过大会引起换向冲击，产生空程。所以，应合理确定侧隙的数值。 虽然对齿轮传动的使用要求是多方面的，但根据齿轮传动的用途和具体的工作条件的不同又有所侧重。例如，用于测量仪器的读数齿轮和精密机床的分度齿轮，其特点是传动功率小、模数小和转速低，主要要求是齿轮传动的准确性，对接触精度的要求就低一些。这类齿轮一般要求在齿轮一转中的转角误差不超过1′～2′，甚至是几秒。如齿轮需正反转，还应尽量减小传动侧隙。对于高速动力齿轮，如汽轮机上的高速齿轮，由于圆周速度高，三个方面的精度要求都是很严格的，而且要有足够大的齿侧间隙，以便润滑油畅通，避免因温度升高而咬死。汽车、机床的变速齿轮，对工作平稳性有极严格的要求。对于低速动力齿轮，如轧钢机、矿山机械和起重机用的齿轮，其特点是载荷大、传动功率大、转速低，主要要求啮合齿面接触良好、载荷分布均匀，而对传递运动的准确性和传动平稳性的要求，则相对可以低一些。 10．2 齿轮精度的评定指标及检测 在齿轮标准中齿轮误差、偏差统称为齿轮偏差，将偏差与公差共用一个符号表示，例如Fa既表示齿廓总偏差，又表示齿廓总公差。单项要素测量所用的偏差符号用小写字母(如，)加上相应的下标组成；而表示若于单项要素偏差组成的“累积”或“总’’偏差所用的符号，采用大写字母(如F)加上相应的下标表示。
一、填空题 1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。 2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。 3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。 4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。 5．φ 30 +0.021 mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于 基孔 制 间隙 配合。 6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。 7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。 8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。 9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是 在被测要素为 最小实体状态 时给定的。当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。 10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。 11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。 12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。 13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。 14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。 15． 含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且 遵循最小实体要求 。 16．φ 45+0.005 mm 孔的基本偏差数值为 0 ，φ50-0.050 -0.112轴的基本偏差数值为 -0.050 mm 。 17．完全互换是指 零部件在装配或换前，不做任何的选择；装配时不做调整或修配；装配后能满足预定的使用性能要求。 。 18．孔尺寸φ48P7，其基本偏差是-17μm ，最小极限尺寸是Φ47.958 mm 。 19．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm ，其ES= +0.100 mm ，EI= 0 mm ，es= +0.050 mm ，ei= -0.050 mm 。 20．圆柱度和径向全跳动公差带相同点是 公差带形状相同 ，不同点是 前者公差带轴线位置浮动而后者轴线的位置是固定的 。 21．圆度的公差带形状是 半径差为公差值 t 的两个同心圆之间的区域 ，圆柱度的公差带形状是 半径差为公差值t 的两个同轴圆柱面之间的区域 。 22．齿轮公法线长度变动（ΔFw ）是控制 传递运动准确性 的指标，公法线平均长度偏差（ΔEw ）是控制齿轮副 侧隙 的指标。 23．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。 24．孔、轴的ES ＜ei 的配合属于 过盈 配合，EI ＞es 的配合属于 间隙 配合。 25．齿轮标记6DF GB10095-88的含义是：6表示 第Ⅰ，Ⅱ，Ⅲ公差组的精度等级 ，D 表示 齿厚上偏差 ，F 表示 齿厚下偏差 。 27．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定 有关尺寸的公差和极限偏差 。 。
齿轮精度等级、公差的说明 名词解释： 齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。齿轮的各项公差和极限偏差分成三个组齿轮各项公差和极限偏差的分组 -------------------------------------- 齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。齿轮的各项公差和极限偏差分成三个组齿轮各项公差和极限偏差的分组-------------------------------------------------------------------------------- 公差组公差与极限偏差项目误差特性对传动性能的主要影响ⅠFi′、FP、FPk Fi″、Fr、Fw 以齿轮一转为周期的误差传递运动的准确性Ⅱfi′、fi″、ff ±fPt、±fPb、ff β在齿轮一周内，多次周期地重复出现的误差传动的平稳性，噪声，振动ⅢFβ、Fb、±FPx 齿向线的误差载荷分布的均匀性根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组内，各项公差与极限偏差应保持相同的精度等级。齿轮传动精度等级的选用 -------------------------------------------------------------------------------- 机器类型精度等级机器类型精度等级测量齿轮3～5 一般用途减速器6～8 透平机用减速器3～6 载重汽车6～9 金属切削机床3～8 拖拉机及轧钢机的小齿轮6～10 航空发动机4～7 起重机械7～10 轻便汽车5～8 矿山用卷扬机8～10 内燃机车和电气机车5～8 农业机械8～11 关于齿轮精度等级计算的问题 某通用减速器中有一对直齿圆柱齿轮副，模数m=4mm，小齿轮z1=30,齿宽b1=40mm,大齿轮2的齿数z2=96,齿宽b2=40mm，齿形角α=20o。两齿轮的材料为45号钢，箱体材料为HT200，其线胀系数分别为α齿=11.5310-6K-1, α箱=10.5310-6K-1,齿轮工作温度为t齿=60oC,箱体工作温度t箱=30oC,采用喷油润滑，传递最大功率7.5KW，转速n=1280r/min，小批生产，试确定其精度等级、检验项目及齿坯公差，并绘制齿轮工作图。 回答你的问题： 1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，比如：传动的平稳性、瞬时速度的波动性、若有交变的反向运行，其齿侧隙是否达到最小，如果有冲击载荷，应该稍微提高精度，从而减少冲击载荷带给齿轮的破坏。 2、如果以上这些设计要求比较高，则齿轮精度也就要定得稍高一点，反之可以定得底一点 3、但是，齿轮精度定得过高，会上升加工成本，需要综合平衡 4、你上面的参数基本上属于比较常用的齿轮，其精度可以定为：7FL，或者7-6-6GM 精度标注的解释： 7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级 7-6-6GM：齿轮的第一组公差带精度为7级，齿轮的第二组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级 5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查手册得来的。 6、精度等级的确定是工程师综合分析的结果，传动要求精密、或者是高负载、交变负载……就将精度等级定高一点
4、国标规定了包含项值1的十进等比数列为优先数系，并规定了四个基本系列 R 5、R10、R20、R40和一个补充系列R80。统称为 Rr 系列。同一系列中，每增r个数，数值增至10倍。 5、R5中的项值包含在R10中， R10中的项值包含在R20中， R10中的项值包含在R40中， R40中的项值包含在R80中。 P258 附录1-1 第二章几何量测量基础 §1 概述 1、米的定义主要采用稳频激光来复现 2、 2、量块（P10） 量块的精度等级：量块的制造精度分为五级：K、0、1、2、3级，其中K级精度最高，精度依次降低，3级最低。量块生产企业大都按“级”向市场销售量块。 量块的检定精度分为五等：1、2、3、4、5等，其中1等最高，精度依次降低，5等最低。量块按“级”使用时，应以量块的标称长度作为工作尺寸，包含制造误差。量块按“等”使用时，以检定给出的量块中心长度的实际尺寸作为工作尺寸，排除制造误差的影响，仅包含检定的测量误差。 故量块按“等”使用的测量精度比量块按“级”使用时高。 3、量块的尺寸组合：量块组合时，为减少量块组合的累积误差，应力求使用最少的块数，一般不超过4块。组成量块时，可从消去所需工作尺寸的最小尾数开始，逐一选取。 第三章孔、轴公差与配合主要考计算和标注参考例题 P33 例一 1、配合的分类：间隙配合过盈配合过渡配合： 2、基孔制的孔为基准孔，它的基本偏差（下偏差EI）为零。 基轴制的轴为基准轴，它的基本偏差（上偏差es）为零。 §2 常用尺寸极限与配合国家标准的构成 1、国标规定的标准公差等级分为20个等级，即IT01、IT0、IT1、IT 2、…、IT18。从IT01到IT18，等级依次降低，而相应的标准公差数值依次增大。参考例题P48 例9 §3 常用尺寸孔、轴公差与配合的选择 2、配合制的选择 ·优先选用基孔制：采用基孔制配合可以减少孔公差带的数量，从而减少定值刀具和塞规的数量，这显然是经济合理的。 ·特殊情况下采用基轴制：冷拉钢材直接作轴、结构上的需要、以标准零部件为基准选择基准制、必要时采用任一孔公差带与任一轴公差带组成所需的配合。 3、标准公差等级的选择基本原则：在满足使用要求的前提下，尽量采用低的公差等级。 4、配合种类的选择 参考习题 P249 习题3-4 第四章几何公差与几何误差检测 参考习题P251 4-8 1. 要素按检测关系和功能关系分类 （1）被测要素即注有几何公差的要素。●单一要素注有形状状公差的要素。●关联要素注有方向或位置公差的要素。（2）基准要素用来确定被测要素的方向或位置关系的要素。同时,该要素也是被测要素。 2、表4-1 几何公差的分类、特征项目及符号 P62 着重看P63-68（几何公差在图样上的标注方法） 3、几何公差带是用来限制实际被测要素变动的区域。 4、几何公差带具有形状、大小和方位等特性。 5、形状公差带P70-71（直线度、平面度、圆度和圆柱度公差带的定义和标注示例）、方向公差带P77（典型平行度、垂直度和倾斜度公差带的定义和标注示例）、位置度公差带P83
《几何量公差与检测 (第十版)甘永立主 编》期末复习提纲https://www.doczj.com/doc/191157397.html,work Information Technology Company.2020YEAR
一、绪论 1.互换性用公差来保证 2.在满足功能要求的前提下，公差应该尽量规定的大一些，以获得最佳的技术经济效益 3.互换性优点：缩短设计周期，降低成本，提高寿命等。 4.互换性不是在任何情况下都适用 5.完全互换性简称互换性，以零部件装配或更换时不需要挑选或修配为条件 6.不完全互换性简称有限互换性，可以用分组装配法，调整法或其他来实现 7.分组装配时对应组内零件可以互换，非对应组内不能互换，零件互换范围有限 8.调整法是在装配或使用中，对某一零件按所需的尺寸进行调整，以达到装配精度要求 9.标准化是互换生产的基础 10.规定10进等比数列为优先数列，规定了5个系列（4个基本系列，1个补充系列）： R5(1015?),R10(1015?),R20,R40,R80 ?，自1以后隔（3-1）个数从R10取一个优先数系11.派生系列Rr/p（R10/3）公比10310 （1与10合并）1.00 2.00 4.00 8.00 16.0 32.0… 12.派生系列Rr/p（R5/2）公比1025?，自1以后隔（2-1）个数从R5取一个优先数系（1 与10合并）1.00 2.50 6.30 16.0 40.0 100… 二、几何量测量基础 1.完整的测量包括被测对象，计量单位，测量方法和测量精度四个要素 2.量块和线纹尺都是量值传递媒介 3.量块除了传递媒介之外，还可以用来检定和调整设备，也可以直接测量工件 4.量块分级，量块的制造精度分为五级：K,0,1,2,3，K最高，3最低。 5.量块分等，量块的检定精度分为五等：1,2,3,4,5，1最高，5最低 6.按“级”:量块的标称长度作为工作尺寸，按“等”:量块中心长度的实际尺寸作为工作尺寸 7.“等”>“级”等级 8.组合量块时为减少误差，一般使用不超过4块，从消去工作尺寸的最小尾数开始，逐 一选取 9.间接测量常用于受条件限制而无法进行直接测量的场合 10.相对测量的测量精度比绝对测量精度要高 11.综合测量适用于只要求判断合格与否，而不要得到具体误差值的场合 12.绝对误差：评定或比较大小相同的被测几何量的测量精度 13.相对误差：评定或比较大小不相同的被测几何量的测量精度，常用百分比表示 三、孔/轴公差与配合 1.孔大写，轴小写 2.孔的公称尺寸D，上/下极限尺寸D max/D min；轴的上/下极限尺寸d max/d min。 3.实际尺寸D a/d a，合格条件D min 齿轮检验的3个公差组 一般厂家检验ff、Fβ、Fr、Wk、ΔW，欧洲厂家主要要求检测Fi″、fi″、Fr、Wk。还有一个隐含要求，就是装配后噪音要小。 1、齿轮的检测有三方面要求：传递运动的精确性、平稳性、载荷分布的均匀性。 2、这三个公差组各有数个检测项目，按国标要求每个公差组只检一项或两项（当然不是随意选）一般情况下设计者会给出每个公差组的精度 等级和需检测的项目。 3、但有时图纸上会给出数个项目或只给精度等级和标准，这种情况下个人认为最好和设计沟通一下，看对方有什么要求，否则你费了半天劲 可能人家一句话你就得从头再来。若设计没什么要求那你可以按标准要求每个公差组检一项或两项就可以了，记住是按照标准要求，不是自己随意挑的。 4、个人感觉一般情况下是这样的，每一公差组检FP或公法线变动和FR，第二公差组检Fα和FPT，第三公差组检Fβ。纯属个人感觉没有依 据。 5、除了这三方面的要求外，还有齿厚要求，当然这个是好检的，可测公法线或跨棒距。 渴望与大家一同进步，有愿意讨论的可加我QQ951666310，注明机械，或发邮件wzfsxx@https://www.doczj.com/doc/191157397.html, 一典型零件检测 https://www.doczj.com/doc/191157397.html,view09f4486fb84ae45c3b358ce1.html 1.5齿轮的检测 1.5.1 齿轮线性尺寸的测量 1.5.1.1分析工作任务书 1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构； 2. 熟练掌握齿轮的基础知识； 3.掌握齿轮检测原理； 4. 掌握常用的齿轮检测工具； 5.选择齿轮的检测方案，确定测量工具； 6.进行检测； 7.记录数据并进行数据处理； 一典型零件检测 1.5齿轮的检测 1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书 1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构； 2. 熟练掌握齿轮的基础知识； 3.掌握齿轮检测原理； 4. 掌握常用的齿轮检测工具； 5.选择齿轮的检测方案，确定测量工具； 6.进行检测； 7.记录数据并进行数据处理； 几何量公差与检测试卷及答案 ————————————————————————————————作者：————————————————————————————————日期： 《互换性原理与技术测量》 一、填空题(共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。 3.配合基准制分__________和__________两种。一般情况下优先选用______________。 4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基_________制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____________、 _______________ 、________________、________________ 。 6. 普通螺纹结合的基本要求为__________、__________。 7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。 8．公差原则分__________和相关要求，相关要求包括____________、 _______________ 、________________、________ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。 二、选择题（共10分，每题1分） 1．当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B. 过渡配合 C. 过盈配合 2．公差带的大小由（）确定。 A．实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（）。 A．孔两个极限尺寸都大于基本尺寸 B．孔两个极限尺寸都小于基本尺寸 C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（）。 A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差 几何量公差与检测实验指导书 程飞月 武汉理工大学教材中心 2006年6月 1．了解立式光学计的测量原理； 2．熟悉用立式光学计测量外径的方法。 立式光学计是一种精度较高而结构简单的常用光学量仪，用量块作为长度测量基准，按比较测量法来测量各种工件的外尺寸。 图1－1为立式光学计外形图，它由底座1、立柱5、支臂3、直角光管6和工作台11等几部分组成，光学计是利用光学 杠杆发大原理进行测量的仪器，其光学系统如图1－2（b）所示。照明光线经反射镜1照射到刻度尺8上，再经直角棱镜2、物镜3，照射到反射镜4上。由于刻度尺8位于物镜3的焦平面上，故从刻度尺3上发出的光线经物镜3后成为平行光束。 若反射镜4与物镜3之间相互平行，则反射光线折回到焦平面， 刻度尺像7与刻度尺8对称。若被测尺寸变动使测杆5推动反射镜4绕支点转动某一角度,（图1－2a），则反射光线相对于 入射光线偏转2,角度，从而使刻度尺像7产生位移t（图1－2c），它代表被测尺寸的变动量。物镜至刻度尺8间的距离为物镜焦距f，设b为测杆中心至反射镜支点间的距离，s为测杆5移动的距离，则仪器的放大比K为：tftg2,K,, Sbtg, tg2,,2,,tg,,,当,很小时，，因此： 2fK, b 光学计目镜放大倍数为12，f,200mm,b,5mm，故仪器的总放大倍数n为： 2f2，200n,12k,12,12，,960 b5 由此说明，当测杆移动0.001mm时，在目镜中可见到0.96mm的位移量。 1．测头的选择：测头有球形、平面形和刀口形三种，根据被测零件表面的几何形状来 选择，使测头与被测表面尽量满足点接触。所以，测量平面或圆柱面工件时，选用球形测头。 测量球面工件时，选用平面形测头。测量小于10mm的圆柱形工件时，选用刀口形测头。 2．按被测零件的基本尺寸组合量块。 第十章圆柱齿轮公差与检测 一．选择题（将下列题目中所有正确的论述选择出来） 1．齿轮传动的平稳性是要求齿轮一转内最大转角误差限制在一定的范围内。（）2．高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。（） 3．齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。（） 4．齿向误差主要反映齿宽方向的接触质量，它是齿轮传动载荷分布均匀性的主要控制指标之一。（） 5．精密仪器中的齿轮对传递运动的准确性要求很高，而对传动的平稳性要求不高。（√） 6．齿轮的一齿切向综合公差是评定齿轮传动平稳性的项目。（√） 7．齿形误差是用作评定齿轮传动平稳性的综合指标。（×） 8．圆柱齿轮根据不同的传动要求，对三个公差组可以选用不同的精度等级。（）9．在齿轮的加工误差中，影响齿轮副侧隙的误差主要是齿厚偏差和公法线平均长度偏差。（×） 二．选择题（将下列题目中所有正确的论述选择出来） 1．影响齿轮传递运动准确性的误差项目有（） A．齿距累积误差； B．一齿切向综合误差； C．切向综合误差； D．公法线长度变动误差； E．齿形误差。 答案：ACD 2．影响齿轮载荷分布均匀性的误差项目有（） A．切向综合误差； B．齿形误差； C．齿向误差； D．一齿径向综合误差。 答案：C 3．影响齿轮传动平稳性的误差项目有（） A．一齿切向综合误差； B．齿圈径向跳动； C．基节偏差； 26 D．齿距累积误差。 答案：AC 4．影响齿轮副侧隙的加工误差有（） A．齿厚偏差； B．基节偏差； C．齿圈的径向跳动； D．公法线平均长度偏差； F．齿向误差。 答案：AD 5．齿轮公差项目中属综合性项目的有（） A．一齿切向综合公差； B．一齿径向公差； C．齿圈径向跳动公差； D．齿距累积公差； E．齿形公差。 答案：AD 6．下列项目中属于齿轮副的公差项目的有（） A．齿向公差； B．齿轮副切向综合公差； C．接触斑点； D．齿形公差。 答案：BC 7．下列说法正确的有（） A．用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确；B．用于传递动力的齿轮，一般要求载荷分布均匀； C．用于高速传动的齿轮，一般要求载荷分布均匀； D．低速动力齿轮，对运动的准确性要求高。 答案：ABC 三．填空题 1．齿轮副的侧隙可分为圆周侧隙和法向侧隙两种。保证侧隙（即最小侧隙）与齿轮的精度无关（有关或无关）。 2．齿轮公法线长度变动（ΔF w）是控制的指标，公法线平均长度偏差（ΔEw）是控制齿轮副的指标。 3．在齿轮的加工误差中，影响齿轮副侧隙的误差主要是齿厚偏差和公法线平均长度偏差。 4．分度、读数齿轮用于传递精确的角位移，其主要要求是传递运动的准确性。 5．轧钢机、矿山机械及起重机械用齿轮，其特点是传递功率大、速度低。主要要求齿 27 一、填空题（30分） 1.尺寸公差带的大小由标准公差决定；位置由基本偏差决定。孔轴公差等级皆分为 20 个等级。 2. 齿轮副的侧隙的作用在于储存润滑油和补偿热变形等。 3. 表面粗糙度幅度特性评定参数有轮廓的算术平均偏差（Ra）、轮廓的最大高度（Rz）两个，其中通常选用Ra。 4. .齿距累积总偏差是被测齿轮的几何偏心和运动偏心的综合结果 5.孔在图样上的标注为Ф50JS8,已知IT8=39μm,则该孔的上偏差为 +0.019 mm,最大实体尺寸为 49.981mm，最大极限尺寸为 50.019mm 。 6.端面全跳动可以用端面垂直度来代替，它们体现的设计要求相同。 7.直线度公差中，给定平面内的公差带形状为两平行直线；给定一个方向的公差带形状为两平行平面；任意方向的公差带形状为圆柱面。 8. 用来评定齿轮传动平稳性的必检指单个齿距偏差(Δf pt)、齿廓总偏差(ΔFα)。 9. 零件的实际尺寸处处都做成了最大实体尺寸，形位误差又正好等于图样上的公差的给定值，该零件处于实效状态。零件处 于该状态时的作用尺寸是实效尺寸。 10.用普通计量器具测量Ф60(072.0053.0++)mm的轴，要求安全裕度为2μm时，该轴的上验收极限为 60.070 ㎜，下验收极限为60.055 ㎜。 3页 11.在图样上要素的尺寸公差与形位公差之间的关系绝大多数遵守独立原则。此时尺寸 公差只控制实际尺寸的变动范围， 不控制形位误 差。 12.测量表面粗糙度时，选择和规定取样长度的 目的是为了限制和减弱表 面波度 对表面粗糙度测量结果的影 响。 13.在装配图上，滚动轴承内圈与轴颈的配合需标注轴颈的公差带代号。若内圈相对于符合方向旋转，则内圈与轴颈的配合应较紧。当轴颈选用h5公差带时，内圈与轴颈的配合性质为过度配合。 第八章尺寸链 思考题 8-1什么是尺寸链？尺寸链中环、封闭环、组成环、增环和减环各有何特性？8-2在一个尺寸链中是否必需同时具有封闭环、增环和减环等三种环？并举例说明。 8-3按功能要求，尺寸链分为装配尺寸链、零件尺寸链和工艺尺寸链，它们各有什么特征？并举例说明。 8-4按尺寸链各环的相互位置，尺寸链分为直线尺寸链、平面尺寸链和空间尺寸链，它们各有什么特征？并举例说明。 8-5建立装配尺寸链时，怎样确定封闭环，怎样查明组成环？ 8-6建立尺寸链时，为什么要遵循“最短尺寸链原则”？ 8-7建立尺寸链时，如何考虑形位误差对封闭环的影响？并举例说明。 8-8尺寸链计算中的设计计算和校核计算的内容是什么？ 8-9用完全互换法和用大数互换法计算尺寸链各自的特点是什么？它们的应用条件不何不同？ 8-10分组法、调整法和修配法解尺寸链各有何特点？ 习题 一、判断题（正确的打√，错误的打×） 1．尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。（） 2．当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。（） 3．在装配尺寸链中，封闭环是在装配过程中形成的一环。（） 4．在装配尺寸链中，每个独立尺寸的偏差都将影响装配精度。（）5．在确定工艺尺寸链中的封闭环时，要根据零件的工艺方案紧紧抓住“间接获得”的尺寸这一要点。（） 6．在工艺尺寸链中，封闭环按加工顺序确定，加工顺序改变，封闭环也随之改变。（） 7．封闭环常常是结构功能确定的装配精度或技术要求，如装配间隙、位置精度等。（） 8．零件工艺尺寸链一般选择最重要的环作封闭环。（） 9．组成环是指尺寸链中对封闭环没有影响的全部环。（） 10．尺寸链中，增环尺寸增大，其它组成环尺寸不变，封闭环尺寸增大。 （） 11．封闭环基本尺寸等于各组成基本尺寸的代数和。（） 12．封闭环的公差值一定大于任何一个组成环的公差值。（）13．尺寸链封闭环公差值确定后，组成环越多，每一环分配的公差值就越大。（） 14．封闭环的最小极限尺寸时，封闭环获得最大极限尺寸。（） 几何量公差与检测实 验 实验一用立式光学计测量轴径实验报告 仪器名称分度值 (μm) 示值范围 (mm) 测量范围 (mm) 器具的不确 定度(μm) 被测零件 名称 图样上给定的极限尺 寸 (mm) 安全裕度 A (μm) 器具不确定 度的允许值 (μm) 最大最小 验收极限尺寸 (mm) 基本尺寸 (mm) 最大最小 形位公差(μm) 素线直线度公差素线平行度公差 测 量 示 意 图 测量数据实际偏差 (μm) 实际尺寸 (mm) 测量位置Ⅰ—ⅠⅡ—ⅡⅢ—ⅢⅠ—ⅠⅡ—ⅡⅢ—Ⅲ 测量方向 A A' - B B' - A A-' B B-' 形位误差(μm) 素线直线度误差素线平行度误差合格性结论理由审阅 作图求直线度误差： 35 35 30 30 25 25 20 20 15 15 10 10 5 5 0 0 ⅠⅡⅢⅠⅡⅢ -B - B' A A' 35 35 30 30 25 25 20 20 15 15 10 10 5 5 0 0 ⅠⅡⅢⅠⅡⅢ B-' A-'B A 实验二用内径千分表测量孔径实验报告 仪器名称 分度值 (μm) 示值范围 (mm) 测量范围 (mm) 器具的不确定 度(μm) 被测零件名称 基本尺寸 (mm) 图样上给定的极限尺寸 (mm) 器具不确定度 的允许值(μm) 最大最小 安全裕度 A (μm) 验收极限尺寸 (mm) 最大最小 形位公差 (μm) 圆度公差 (μm) 测 量 示 意 图 测量数据实际偏差 (μm) 实际尺寸（mm）测量位置Ⅰ—ⅠⅡ—ⅡⅢ—ⅢⅠ—ⅠⅡ—ⅡⅢ—Ⅲ 测量方向 A A' - B B' - 圆度误差f0＝ (μm) 合格性结论理由审阅 一、绪论 1.互换性用公差来保证 2.在满足功能要求的前提下，公差应该尽量规定的大一些，以获得最佳的技术经济效益 3.互换性优点：缩短设计周期，降低成本，提高寿命等。 4.互换性不是在任何情况下都适用 5.完全互换性简称互换性，以零部件装配或更换时不需要挑选或修配为条件 6.不完全互换性简称有限互换性，可以用分组装配法，调整法或其他来实现 7.分组装配时对应组内零件可以互换，非对应组内不能互换，零件互换范围有限 8.调整法是在装配或使用中，对某一零件按所需的尺寸进行调整，以达到装配精度要求 9.标准化是互换生产的基础 10.规定10进等比数列为优先数列，规定了5个系列（4个基本系列，1个补充系列）： R5(1015?),R10(1015?),R20,R40,R80 ?，自1以后隔（3-1）个数从R10取一个优先数系（1 11.派生系列Rr/p（R10/3）公比10310 与10合并）1.00 2.00 4.00 8.00 16.0 32.0… 12.派生系列Rr/p（R5/2）公比1025?，自1以后隔（2-1）个数从R5取一个优先数系（1 与10合并）1.00 2.50 6.30 16.0 40.0 100… 二、几何量测量基础 1.完整的测量包括被测对象，计量单位，测量方法和测量精度四个要素 2.量块和线纹尺都是量值传递媒介 3.量块除了传递媒介之外，还可以用来检定和调整设备，也可以直接测量工件 4.量块分级，量块的制造精度分为五级：K,0,1,2,3，K最高，3最低。 5.量块分等，量块的检定精度分为五等：1,2,3,4,5，1最高，5最低 6.按“级”:量块的标称长度作为工作尺寸，按“等”:量块中心长度的实际尺寸作为工作 尺寸 7.“等”>“级”等级 8.组合量块时为减少误差，一般使用不超过4块，从消去工作尺寸的最小尾数开始，逐一 选取 9.间接测量常用于受条件限制而无法进行直接测量的场合 10.相对测量的测量精度比绝对测量精度要高 11.综合测量适用于只要求判断合格与否，而不要得到具体误差值的场合 12.绝对误差：评定或比较大小相同的被测几何量的测量精度 13.相对误差：评定或比较大小不相同的被测几何量的测量精度，常用百分比表示 三、孔/轴公差与配合 1.孔大写，轴小写 2.孔的公称尺寸D，上/下极限尺寸D max/D min；轴的上/下极限尺寸d max/d min。 3.实际尺寸D a/d a，合格条件D min 一、填空题 1．一个孔或轴允许尺寸的两个极端称为________。。 2零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为___。 3.配合基准制分______和_______两种。一般情况下优先选用______________。 4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基___制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_____ 、______、______、_____。 6. 普通螺纹结合的基本要求为__________、__________。 7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。 8．公差原则分______和相关要求，相关要求包括____、____ 、____、___ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。 二、选择题 1．当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B.过渡配合 C. 过盈配合 2．公差带的大小由（）确定。A．实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（）。 A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸 C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（）。A．上偏差 B.下偏差 C. 上偏差和下偏差D.上偏差或下偏差 5．标准规定形状和位置公差共有（）个项目。A．8 B. 12 C. 14 D. 16 6．垂直度公差属于（）。A．形状公差 B. 定位公差C. 定向公差 D. 跳动公差 7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。 A. 与确定中心要素的轮廓线对齐 B.与确定中心要素的尺寸线对齐 C.与确定中心要素的尺寸线错开 8.最大实体尺寸是指（）。 A.孔和轴的最大极限尺寸 B.孔和轴的最小极限尺寸 C.孔的最大极限尺寸和轴的最小极限尺寸 D.孔的最小极限尺寸和轴的最大极限尺寸 9、径向全跳动公差带的形状与-的公差带形状相同A圆柱度B圆度c同轴度D线的位置度 10、孔、轴公差带的相对位置反映（）程度。A.加工难易 B.配合松紧 C.尺寸精度 三、判断题 （）1 .在ф60H7/f6 代号中，由于轴的精度高于孔，故以轴为基准件。 《互换性原理与技术测量》 一、填空题（共20分，每空1分） 1. ________________________________________________ 一个孔或轴允许尺寸的两个极端称为__________________________________________ 。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3卩m在零件图上标 注为____________ 。 3. 配合基准制分______________ 和 __________ 两种。一般情况下优先选用 4. ___________________________________ 滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基 _________ 制0 5. ____________________________________________________________ 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_________________________ 、 6. 普通螺纹结合的基本要求为 ___________ 、__________ 。 7. 零件的尺寸合格,其 _________ 应在上偏差和下偏差之间。 8. ____________________ 公差原则分__________________________ 叶目关要求，相关要求包括_____________ 、 ________________ 、__________________ 、 ________ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐 二、选择题（共10分，每题1分） 1. 当孔与轴的公差带相互交叠时，其配合性质为（）。 A. 间隙配合 B.过渡配合 C.过盈配合 2. 公差带的大小由（）确定。 A .实际偏差 B.基本偏差 C.标准公差 3. 下列孔与基准轴配合，组成间隙配合的孔是（）。齿轮检验的3个公差组
几何量公差与检测试卷及标准答案
几何量公差与检测实验指导书

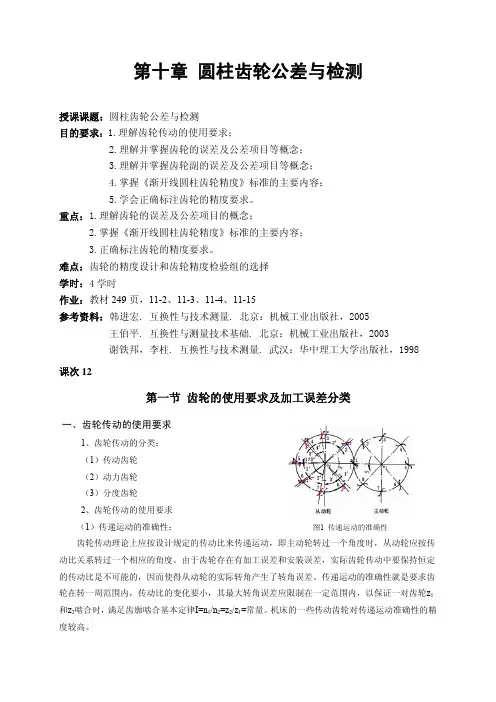

第十章 圆柱齿轮公差与检测
