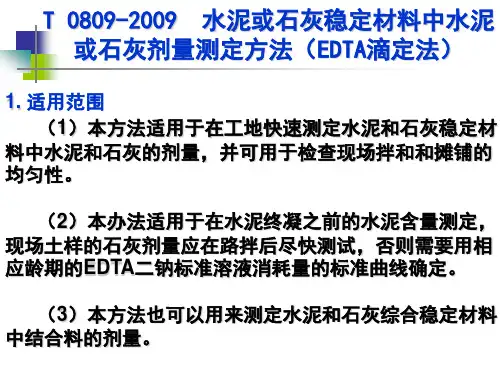

JTG E51-2009（T 0809-2009）
1、目的和适用范围
（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。用于稳定土可以是细粒土，也可以是中粒土和粗粒土。工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。用本方法进行一次剂量测定，只需10min左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂
（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa ).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线
（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：
1）公式：干料质量=湿料质量/（1+含水量）
2）计算步骤：①干混合料质量=300g/(1+最佳含水量）
②干土质量=干混合料质量/[1+石灰（或水泥）剂量]
③干石灰（或水泥）质量=干混合料-干土质量
④湿土质量=干土质量X（1+土的风干含水量）
⑤湿石灰质量=干石灰X（1+石灰的风干含水量）
⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量
(3)准备5种试样，每种2个样品（以水泥集料为例）如下：
第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。集料中所加的水应与工地所用的水相同（300g为湿质量）。
第二种：准备2份水泥剂量为2%的水泥土混合料试样，每份均重300g，并分别放在2个搪瓷杯内。水泥土混合料的最佳含水量应等于工地预期达到的最佳含水量。混合料中所加的水应与工地所用的水相同。
第三种、四种、五种：各准备2份水泥剂量分别为4%、6%、8%的水泥混合料试样，每份均重300g，并分别放在6个搪瓷杯内，其他要求同第一种。（在此，准备标准曲线的水泥剂量为：0%、2%、4%、6%和8%，实际工作中应使工地实际所用水泥或石灰的剂量位于准备标准曲线时所用剂量的中间）
（4）取一个盛有试样的搪瓷杯，在杯内加600mL10%氯化铵溶剂，（当仅用100g混合料时，只需200mL10%氯化铵溶剂）用不锈钢搅拌棒充分搅拌3min（每分钟搅拌110~120次）。如水泥（或石灰）土混合料中的土为细粒土，则也可以用1000mL 具塞三角瓶代替搪瓷杯，手握三角瓶（瓶口向上）用力振荡3min（每分钟120±5次），以代替搅拌棒搅拌。放置沉淀4min【如4min后得到的是混浊悬浮液，则应增加放置沉淀时间，直到出现澄清悬浮液为止，并记录所需的时间，以后所有该种水泥（或石灰）土混合料的试验，均应以同一时间为准】，然后将上部清液转移到300mL烧杯内，搅匀，加盖表面皿待测。
（5）用移液管吸取上层（液面下1~2cm）悬浮液10.0mL置入200mL的三角瓶内，用量筒量取50mL1.8%的氢氧化钠（内含三乙醇胺）倒入三角瓶中，此时溶液PH值为12.5~13.0（可用PH值为12~14的精密试纸检验），然后加入钙红指示剂（体积约为黄豆大小），摇匀，溶剂呈玫瑰红色。用EDTA二钠标准液滴定到纯蓝色为终点，记录EDTA二钠的耗量（以mL计，读至0.1mL）。
（6）对其他几个搪瓷杯中的试样，用相同的方法进行试验，并记录各自EDTA二钠的耗量。
（7）以同一水泥（或石灰）剂量混合料消耗EDTA二钠标准液毫升数的平均值为纵坐标，以水泥（或石灰）剂量（%）为横坐标制图。两者的关系应是一根顺滑的曲线，如素集料或水泥（或石灰）改变以及同一次配制的EDTA溶液用完后，必须重做标准曲线。
5.实验步骤
（1）选取有代表性的水泥土或石灰土混合料，称取300g放在搪瓷杯中，用搅拌棒将结块搅散，加600mL10%的氯化铵溶液，然后如前述步骤那样进行试验。
（2）利用所绘制的标准曲线，根据所消耗的EDTA二钠标准液毫升数，确定混合料中水泥或石灰剂量。
6.注意事项
（1）每个样品搅拌的时间、速度和方式应力求相同，以增加试验的精度。
（2）做标准曲线时，如工地实际水泥剂量较大，素集料和低剂量水泥的试样可以不做，而直接用较高的剂量做试验，但应有两种剂量大于实用剂量以及两种剂量小于实用剂量。
（3）配制的氯化铵溶液最好当天用完，不要放置过久，以免影响试验的精度。
7.报告
报告应包括以下内容：
（1）混合料名称试验方法名称试验数量n 实验结果极大值和极小值
实验结果平均值实验结果标准差S 试验结果偏差系数Cv
水泥稳定碎石作用原理 水泥稳定碎石是以级配碎石作骨料，采用一定数量的胶凝材料和足够的灰浆体积填充骨料的空隙，按嵌挤原理摊铺压实。其压实度接近于密实度，强度主要靠碎石间的嵌挤锁结原理，同时有足够的灰浆体积来填充骨料的空隙。它的初期强度高，并且强度随龄期而增加很快结成板体，因而具有较高的强度，抗渗度和抗冻性较好。水稳水泥用量一般为混合料3%∽7%，7天的无侧限抗压强度可达1、5∽4、0%mpa，较其他路基材料高。水稳成活后遇雨不泥泞，表面坚实，是高级路面的理想基层材料。 根据交通部《公路路面基层施工技术规范》规定，我市几条道路中采用的水泥稳定碎石均属中粒土，由于水稳中含有水泥等胶凝材料因而要求整个施工过程要在水泥终凝前完成，并且一次达到质量标准，否则不易修整。因而施工中要求加强施工组织设计和计划管理，增加现场施工人员的紧迫感和责任感，加快施工进度，加大机械化施工程度，提高机械效率。水稳的施工方法也符合现代化大规模机械化发展的方向。因而水稳在公路工程中的应用会得到很快推广。材料要求 水稳材料主要由粒料和灰浆体积组成。粒料为级配碎石，灰浆体积包括水和胶凝材料，胶凝材料由水泥和混合材料组成。水泥
水泥作为集合料的一种稳定剂，其质量对集料的质量是至关重要的，施工时选用终凝时间较长，标号较低的水泥。为使稳定土有足够的时间进行拌和、运输、摊铺、碾压以及保证其具有足够的强度，不应使用快凝水泥、早强水泥以及受潮变质水泥。按合同要求本标段使用由业主指定的水泥厂家提供的优质免检水泥：徐州市淮海325号普通硅酸盐水泥。混合材料 混合材料分活性和非活性两大类。活性材料是指粉煤灰等物质，可与水泥中析出的氧化钙作用。非活性材料是指不具有活性或活性甚低的人工或天然的矿物材料，对这类材料的品质要求是材料的细度和不含有害的成分。集料 应用人工集配碎石，道路工程用做底基层时集料的最大粒径不应超过40mm；用做基层时，集料的最大粒径不应超过30mm。 石料的磨耗值不超过35%，石料的压碎值不超过30%水 通常适合于饮用的水，均可拌制和养护水稳。如对水质有疑问，要确定水中是否有对水泥强度发展有重大影响的物质时，需要进行试验。从水源中取水制成的水泥砂浆的抗压强度与蒸馏水制成的水泥砂浆抗压强度比，低于90%者，此种水不许用于水稳施工。水稳混合料组成设计 采用水泥、粉煤灰、稳定碎石、砂、石屑等筑路材料作为水泥稳定碎石基层。 首先，实验室通过经过一定数量的原材料试验，进行配合比设计、击实实验，确定最大干密度和最佳含水量。然后以此配比
水泥稳定土、稳定砂砾、有什么区别？ 水泥稳定土、稳定砂砾、稳定粒料有什么区别？ 一、水泥稳定土作为道路路基的主基层，它的强度是比较稳定的，且受水分的影响不大，其强度越高，稳定 土经过水泥稳定后能获得重要的技术指标，如抗压强度，抗弯拉强度和承载比等数值。它的强度来源既取决接的。从改变土的固有性质，使土具有新的，稳定的质量方面来讲，它只起着量变的作用。 二、水泥稳定砂砾基层是在砂砾中掺加一定剂量的水泥和水，经拌和得到的混合料，在压实、养生后形成具有较就地取材、施工简便、造价较低的优点。水泥剂量一般为水泥砂砾总质量的3%至5%左右，砂砾质量较差的可 三、水泥稳定碎石是以级配碎石作骨料，采用一定数量的胶凝材料和足够的灰浆体积填充骨料的空隙，按嵌的初期强度高，并且强度随龄期而增加很快结成板体，因而具有较高的强度，抗渗度和抗冻性较好。水稳水泥用面坚实，是高级路面的理想基层材料。 水稳混合料组成设计 采用水泥、粉煤灰、稳定碎石、砂、石屑等筑路材料作为水泥稳定碎石基层。 首先，实验室通过经过一定数量的原材料试验，进行配合比设计、击实实验，确定最大干密度和最佳含水量 附： ”基层（底基层）施工技术 基层可分为无机结合料稳定类和粒料类，前者又称为半刚性或整体性型，包括水泥稳定类、石灰稳定类和综合稳半刚性基础材料的显著特点是：整体性强、承载力高、刚度大、水稳性好，而且比较经济。在我国，半刚性材料”半刚性基层材料的强度形成原理及缩裂特性 ”石灰稳定类材料的强度形成原理 包括石灰土、石灰砂砾土、石灰碎石土。其强度形成主要指石灰于细粒土的相互作用。石灰加入土中，发生强烈变化主要表现在结晶结构的形成，从而提高土的强度与稳定性。
水泥稳定类基层混合料中水泥剂量EDTA试验步骤 摘要：在分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm和9.5mm 筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。 0引言 对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm 的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。 1级配的采用 本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。 图1基层级配曲线 2两种方式EDTA滴定标准曲线的确定
采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。试验结果如表1、表2、图2、图3所示. 表1过2.5mm筛孔的EDTA消耗量 水泥剂量（%）0 2 4 6 8 EDTA消耗量（ml） EDTA消耗量平均值 图2过2.5mm筛孔的EDTA标准滴定曲线 表2过9.5mm筛孔的EDTA消耗量 水泥剂量（%）0 2 4 6 8 EDTA消耗量（ml） EDTA消耗量平均值 图3过9.5mm筛孔的EDTA标准滴定曲线
2当采用厂拌法生产时，水泥掺量应比试验剂量加0.5％，水泥最小掺量粗粒土、中粒土应为3％，细粒土为4％。 3水泥稳定土料材料7d抗压强度：对城市快速路、主干路基层为3～4MPa，对底基层为1.5～2.5MPa；对其他等级道路基层为2.5～3MPa，底基层为1.5～2.0MPa。 7.5.4城镇道路中使用水泥稳定土类材料，宜集中拌制。 7.5.5集中搅拌水泥稳定土类材料应符合下列规定： 1集料应过筛，级配符合设计要求。 2混合料配合比符合要求，计量准确、含水量符合施工要求、搅拌均匀。 3搅拌厂应向现场提供产品合格证及水泥用量、粒料级配、混合料配合比、R7强度标准值。 4水泥稳定土类材料运输时，应采取措施防止水分损失。 7.5.6摊铺应符合下列规定： 1施工前应通过试验确定压实系数。水泥土的压实系数宜为 1.53～1.58；水泥稳定砂砾的压实系数宜为1.30～1.35。 2宜采用专用摊铺机械摊铺。 3水泥稳定土类材料自搅拌至摊铺完成，不得超过3h。应按当班施工长度计算用料量。 4分层摊铺时，应在下层养护7d后，方可摊铺上层材料。 7.5.7碾压应符合下列规定： 1应在含水量等于或略大于最佳含水量时进行。碾压找平应符合本规范第7.2.8条的有关规定。 2宜用12～18t压路机作初步稳定碾压，混合料初步稳定后用大于18t的压路机碾压，至表面平整、无明显轮迹，且达到要求的压实度。 3水泥稳定土类材料，宜在水泥初凝时间到达前碾压成活。 4当使用振动压路机时，应符合环境保护和周围建筑物及地下管线、构筑物的安全要求。 7.5.8接缝应符合本规范第7.2.9条的有关规定。 7.5.9养护应符合下列规定： 1基层宜采用洒水养护，保持湿润。采用乳化沥青养护，应在其上撒布适量石屑。 2养护期间应封闭交通。 3常温下成活后应经7d养护，方可在其上铺路面层。
水泥稳定碎石基层试验段总结报告 水泥稳定碎石基层试验段施工总结：我项目部选K0+000-K0+150 段全幅底基层上，铺筑长150长的水泥稳定碎石基层试验段，水稳基层厚54cm分三层施工。通过试验室试验资料和现场各工序记录资料，特编制水泥稳定碎石基层18cm厚试验段施工总结。 一、施工准备 1.技术准备 1）测量准备：导线点、水准点联测完成，底基层已通过验收。 2）水泥稳定碎石所用水泥、碎石等原材料经过复试合格，且配合比 满足设计及规范要求。 2.材料准备 1）水泥、碎石、石屑等原材料拌合站准备充足。储存量满足施工需求。水泥采用安阳湖波水泥、碎石产地为淇县。混合料用水，来自于日常生活饮用水。 3.机械准备 1）现场准备摊铺机2台、单钢轮压路机2台、胶轮压路机1台、洒水车1台、自卸车10台。 4.人员准备 施工机械操作人员10人，辅助工20人，测量人员5人，试验人员4 人。
施工工艺 水泥稳定碎石基层采用的施工工艺流程： 清理下承层T施工放样T水稳拌和机拌和T自卸汽车运输T摊铺机 械铺筑T压路机碾压T接缝处理T洒水养生。 三、施工过程 （一）准备工作 1、在铺筑前进行施工放样，恢复中线。中线、边线测量，用石灰划出铺筑宽度，并标出两边边线位置，用水准仪测量基层高程。 2、清除石灰土底基层表面浮土、杂物等，并使表面湿润。 3、安装自动找平钢丝，测设钢线位置，每次安装长度应在100m以上, 钢钎间距10m并用细钢丝绑扎牢固，钢丝采用紧线拉紧，不能下垂，其次，根据摊铺速度陆续拆除和安装。 4、将钢轮压路机、胶轮压路机、摊铺机，洒水车调到现场，并调试结束。 （二）水稳混合料的拌和 拌和场位于双山路，距施工现场约1.8公里。混合料拌和采用电脑控制拌和机，试铺时采用5%水泥剂量，最佳含水量为5.4%,各种碎石 材料的比例采用16.-31.5 : 10-20 : 5-10 :石屑=13: 22：27：38。 6月30日，试验段实际拌和从上午开始生产，至下午15:30分 结束，共生产混合料约1500吨，按生产能力450t/h进行拌制。生产的
水泥或石灰剂量测定方法 （一）EDTA滴定法 1、目的和适用围 （1）本试验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。本方法不受水泥和石灰稳定土龄期（7d 以）的影响。工地水泥和石灰稳定土含水量的少量变化（土2％），实际上不影响测定结果。用本方法进行一次剂量测定，只需10min 左右。 EDTA滴定法的化学原理：先用10%的NH4Cl弱酸溶出水泥稳定材料中的Ga2+，然后 用EDTA二钠标准溶液夺取Ga2+，， EDTA二钠标准溶液的消耗量与相应的水泥剂量（水泥剂量的大小正比于Ga2+的数量）存在近似线性关系。 （2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。2、仪器设备 （1）滴定管（酸式）50mL,1支。 （2）滴定台，1个。 （3）滴定管夹，1个。 （4）大肚移液管： 10mL， 10支。 （5）锥形瓶（即三角瓶）：200mL，20个。 （6）烧杯：2000mL（或1000mL），1只；300mmL，10只 （7）容量瓶：1000mL，1个。
（8）搪瓷杯：容量大于1200mL，10只。 （9）不锈钢棒（或粗玻璃棒），10根。 （10）量筒：100mL和5mL，各1只；50mL，2只。 （11）棕色广口瓶：60mL，1只（装钙红）。 （12）托盘天平：称500g、感量0.5g和称量100g、感量0.1g，各1台。 （13）秒表1只。 （14）表面皿：Φ9cm，10个。 （15）研钵：Φ12-Φ13cm，1个。 （16）土样筛：筛孔2.0mm或2.5mm，1个。 （17）洗耳球（1两或2两），1个。 （18）精密试纸：1）pHI2-pH14。 （19）聚乙烯桶20L，1个（装蒸馏水）；10L，2个（装氯化按及EDTA二钠标准液)；5L，1个（装氢氧化钠）。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。（21）洗瓶（塑料）500mL，1只。 3、试剂（1）0.1mol/m3乙二胺四乙酸二钠（简称EDTA二钠）标准液：准确称取EDTA二钠（分析纯）37.23g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷至室温后淀容至1000mL。 简述：EDTA二钠37.23g+蒸馏水1000ml （2）10%氯化铵（NH4Cl）溶液：将500g氯化铰（分析纯或化学纯）放在10L聚乙烯桶，加蒸馏水4500mL，充分振荡，使氯化按完全溶
水泥稳定类基层混合料中水泥剂量EDTA滴定法试验步骤 摘要：在试验室分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm 和9.5mm筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。 0 引言 对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm 的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。 1 级配的采用 本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。 图1水泥稳定碎石基层级配曲线 2 两种方式EDTA滴定标准曲线的确定
采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为击实试验所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。试验结果如表1、表2、图2、图3所示. 表1 过2.5mm筛孔的EDTA消耗量 水泥剂量（%）0 2 4 6 8 EDTA消耗量（ml）0.7 11.2 18.6 24.6 29.8 0.7 11.6 18.3 24.4 30.1 0.6 11.4 18.8 24.3 29.7 EDTA消耗量平均值0.7 11.4 18.6 24.4 29.9 图2 过2.5mm筛孔的EDTA标准滴定曲线 表2 过9.5mm筛孔的EDTA消耗量 水泥剂量（%）0 2 4 6 8 EDTA消耗量（ml）0.7 10.9 17.1 23.4 27.7 0.7 10.6 17.3 23.2 27.5 0.8 10.5 17.4 23.1 27.6 EDTA消耗量平均值0.7 10.7 17.3 23.2 27.6 图3 过9.5mm筛孔的EDTA标准滴定曲线
道路基层水泥稳定碎石材料的再生利用 【摘要】水泥稳定碎石的再生利用能够大大的减少原材料的使用，降低工程造价，保护环境，通过对水泥稳定碎石基层的主要概括和性能的介绍，分析了旧水泥稳定碎石材料的性能，最后对再生水泥稳定碎石材料的配合比和力学性能进行了研究，以指导工程施工。 【关键词】道路基层；水泥稳定碎石；再生；力学性能 0 引言 水泥稳定碎石基层是一种半刚性的基层材料，具有整体性好、强度高、透水性小的特点，水泥稳定碎石道路基层材料的再生利用可以节约大量的材料，节省工程投资，保护环境，减少新材料的开采，避免水土流失，梳理良好的社会形象，具有显著的经济效益、环境效益和社会效益。 高等级公路主要有沥青路面和混凝土路面两大类，目前我国高等级公路路面材料的再生技术已经相对完善，形成了系统的再生工艺，但由于基层材料的使用寿命较长，进入大修期较晚，所以对基层材料的再生利用没有引起足够的重视。 1 水泥稳定碎石基层 1.1 水泥稳定碎石基层性能要求 水泥稳定碎石基层对温度和湿度的变化较为敏感，在强度形成过程中和运营期间不可避免的会产生干缩裂缝和温缩裂缝，引起路面产生反射裂缝，加剧路面破坏，所以基层铺筑时要采用合理的结构层次、厚度、模量、材料等。 基层起到承重和扩散荷载应力的作用，水泥稳定碎石基层材料性能要满足强度、刚度、谁稳定性、冰冻稳定性、抗冲刷性能、抗裂性能、抗疲劳性能等。 1.2 水泥稳定碎石的组成结构 混合料的结构是指组成材料之间相互作用特点，颗粒的相对分布、相互联系的状况。水泥稳定碎石的路用性能和其本身的结构特点有很大关系，其结构特点能反映出混合料的受力特性，当结构特点变化时，混合料的力学特性也会相应发生变化。其结构可以分为以下三种。 悬浮密室结构，通常采用连续密级配，细骨料较多，粗骨料之间接触少，不能形成骨架，悬浮在细颗粒之间，具有较高的粘结力，摩擦角下，强度主要有粘结力控制，外部荷载作用下容易发生破坏。 骨架空隙结构，这种结构中粗骨料较多，细骨料较少，体内空隙大，具有较
一、水泥稳定碎石作用原理 水泥稳定碎石是以级配碎石作骨料，采用一定数量的胶凝材料和足够的灰浆体积填充骨料的空隙，按嵌挤原理摊铺压实。其压实度接近于密实度，强度主要靠碎石间的嵌挤锁结原理，同时有足够的灰浆体积来填充骨料的空隙。它的初期强度高，并且强度随龄期而增加很快结成板体，因而具有较高的强度，抗渗度和抗冻性较好。水稳水泥用量一般为混合料3%∽7%，7天的无侧限抗压强度可达 1.5∽4.0%mpa，较其他路基材料高。水稳成活后遇雨不泥泞，表面坚实，是高级路面的理想基层材料。 根据交通部《公路路面基层施工技术规范》规定，我市几条道路中采用的水泥稳定碎石均属中粒土，由于水稳中含有水泥等胶凝材料因而要求整个施工过程要在水泥终凝前完成，并且一次达到质量标准，否则不易修整。因而施工中要求加强施工组织设计和计划管理，增加现场施工人员的紧迫感和责任感，加快施工进度，加大机械化施工程度，提高机械效率。水稳的施工方法也符合现代化大规模机械化发展的方向。因而水稳在公路工程中的应用会得到很快推广。 二、材料要求 水稳材料主要由粒料和灰浆体积组成。粒料为级配碎石，灰浆体积包括水和胶凝材料，胶凝材料由水泥和混合材料组成。 1、水泥
水泥作为集合料的一种稳定剂，其质量对集料的质量是至关重要的，施工时选用终凝时间较长，标号较低的水泥。为使稳定土有足够的时间进行拌和、运输、摊铺、碾压以及保证其具有足够的强度，不应使用快凝水泥、早强水泥以及受潮变质水泥。按合同要求本标段使用由业主指定的水泥厂家提供的优质免检水泥：徐州市淮海325号普通硅酸盐水泥。 2、混合材料 混合材料分活性和非活性两大类。活性材料是指粉煤灰等物质，可与水泥中析出的氧化钙作用。非活性材料是指不具有活性或活性甚低的人工或天然的矿物材料，对这类材料的品质要求是材料的细度和不含有害的成分。 粉煤灰质量标准表1 项目粉煤灰品质技术条件 （GB1596-79）水工混凝土掺用粉煤灰技术暂行规定 烧失量（%） 含水量（%） 三氧化硫含量（%） 细度（0.08ＭＭ筛筛除）（％） 需水量比（水泥胶砂需水量比）（％）＜8 ＜1 ＜3 ＜8
水泥稳定碎（砾）石 (1)、混合料设计 水泥稳定碎石混合料配合应对所用材料并经试验予以确定，要求7天浸水抗压强度不小于2.5MPa。最佳含水量及最大干密度等指标按试验确定。 ①设计原则：在强度上满足设计要求，抗裂性能达到最优。 ②设计目的：根据规范要求及图纸的强度标准，考虑气候、水文条件等因素，通过试验选定水泥剂量，砂砾的颗粒组成及最佳含水量。 ③设计步骤 A、确定各种混合料的最佳含水量和最大干密度，做三个不同剂量(最小剂量、最大剂量、中间剂量)混合料的击实试验。 B、按工地预定达到的压实度，分别计算不同水泥剂量的试件应有的干密度。 C、按最佳含水量和计算得的干密度制备试件。 D、试件在规定温度下保湿养生6天，浸水1天后，进行无侧限抗强度试验，计算试验结果的平均值和偏差系数，规定的温度为25±2℃。 (2)、作业条件 ①对底基层进行清扫。 ②对底基层平面位置及标高进行复测。 (3)、测量放样 ①平面位置:采用全站仪测放每幅基层的边界，按10m～15 m的间距钉桩。 ②高程:采用自动安平水准仪测标高，并标记在边桩上。 (4)、混合料拌和 混合料拌和:采用强制式搅拌机集中搅拌法。 ①正式拌和前，应调试拌和设备。 ②拌和时间根据实际情况而定。 ③混合料拌和均匀后应色泽一致，没有灰尘、灰团和花面。 ④拌和时的含水量应大于最佳含水量。 ⑤拌和机内的死角中得不到充分搅动的材料，应及时排除。 (5)、混合料的运输 ①拌和好的混合料应尽快运输到铺筑现场，如运距远，车上的混合料应加以覆盖，以防水分过分损失。 ②保持装载高度均匀以防离析，并注意卸料速度和数量与摊铺的速度相适应。 (6)、摊铺 摊铺:为保证基层的平整度，采用摊铺机沿基层半宽范围内进行摊铺。
公路水泥稳定碎石基层试验检测工作分析 发表时间：2017-09-11T16:47:51.130Z 来源：《基层建设》2017年第13期作者：刘伟基[导读] 摘要：这些年以来，伴随我国的交通运输业进行快速地发展，公路工程在建设过程中获得了非常迅猛的发展。 惠州市振兴交通工程质量检测中心广东惠州 516001 摘要：这些年以来，伴随我国的交通运输业进行快速地发展，公路工程在建设过程中获得了非常迅猛的发展。尽管我国逐步加大公路工程的建设过程中的投入力度，并且逐步提升设计水平和施工技术，然而仍旧出现了许多在施工质量方面的问题。而对水泥稳定碎石层公路路基进行检测，让其具有比较好的抗压性和稳定性，可以让公路工程建设的整体质量得到显著提升，所以在当前公路工程进行施工的过程中获得非常广泛地推广和应用，应用价值非常大。 关键词：公路；水泥稳定；碎石基层；试验检测；重要性；要点 1 水泥稳定碎石基层试验工作的重要性 在进行建设工程的建设过程中，施工前进行准备是十分关键的，不单单可以对整个施工过程产生直接影响，也可以让整个工程质量产生比较密切的联系，所以，对水泥稳定碎石进行基层建设的过程也是十分重要的，在对其进行建设施工的前期准备过程中，要研究和分析水泥稳定碎石技术，对其会出现的相关问题做好相应的分析工作，并积极进行准备工作。其在建设的前期，特别是需要严格控制材料的混合比例，只有这样才可以完全确保在施工过程中加强施工的效率，确保整个施工的质量。在这个工作过程中需要通过水泥稳定碎石基层来做出比较良好的检测试验，确保材料配合的比例符合一定的合理性。在检测试验的过程中，要确保整个数据具有一定的精准性。因为在水泥稳定的情况下，进行碎石基层施工过程中，各个材料在配合方面的比例对施工都存在着比较大的影响，另外在配合比方面的合理性还有科学性可以在各个材料进行作用的过程中充分展现出来，并且可以让工程建设的质量进一步的提升，所以，在进行水泥稳定碎石基层建设的过程中，不同材料需要按照不同材料的比例来进行搭配，确保混合的比例具有一定的合理性。另外在进行建设的过程中，还需要控制水泥的使用量，一般情况下，需要在建设施工的过程中根据当前的气候还有自然环境为基础，不单单需要确定材料中含水的多少，还要确保水泥的使用类型是否处于合理的状态。 2 公路水泥稳定碎石基层试验检测要点 2.1 施工前质量检测 2.1.1原材料检测 水泥，必须在进料前按规定频率进行进料检验其水泥品质,如水泥强度等级和初、终凝时间；使用的水在使用前确认符合要求；粗/细集料按技术要求进行检验其有关项目，如做原始含水率试验，做筛分试验确定级配是否符合要求，做压碎值试验，评定石料的抗压碎能力是否满足要求；毛体积相对密度、吸水率，液塑限试验等等。材料必须分档与参配，对于一般二级及二级以下公路工程可不少于3档备料，对于一级或高速公路工程，为了保证级配的稳定，宜不少于4档备料。 2.1.2混合料组成设计 混合料需要做击实试验、抗压强度、承载比（CBR）、延迟时间及剂量滴定试验。击实试验确定最佳含水率和最大干密度，抗压强度试验为整体性材料配合比试验及施工期间质量评定提供依据，必要时做承载比（CBR）试验目的是确定非整体性材料是否适宜做基层或底基层，确定延迟时间对混合料密度和抗压强度的影响，确定施工允许的延迟时间。 2.1.3拌合厂的质量控制 生产出料之前必须调试好拌合楼以及施工参数的确定。这里面要把控好施工气候条件下的施工含水率和施工水泥剂量问题。 2.2 施工期间质量检测 2.2.1 集中厂拌质量检测及注意事项 筛分、含水率、滴定(剂量)试验每2000m2抽检一次，并做好记录；击实试验每天一次，每次不少于3个样本做最大干密度和最佳含水率；强度成型每天一次，每次不少于9～13个样本。在混合料集中厂拌时还要注意：一是高气温施工时水泥进入拌缸温度不宜高于50℃，否则须降温处理，冬季施工水泥进入拌缸温度应不低于10℃；二是某档材料的实际掺量与设计值相差超过10%时，应停机检查原因，正常后才可以继续生产；三是在天气炎热或运距较远时，稳定料可以适当增加含水率，调整幅度为0.5～2个百分点，但必须保证施工现场不起“弹簧”，养生后期不会有干缩裂缝的病害；水泥稳定料从装车到运输现场，时间宜不超过1小时，超过2小时应作废料处理。 2.2.2施工过程中现场关键的质量控制 正式施工必须在经过试验段各项指标合格之后。现场摊铺基层要随时目测混合料是否有离析现象，估测含水率状态，压路机是否满足要求，碾压速度、遍数等等是否合理。碾压完成后及时做压实度试验检测，一般采用灌砂法。做压实度检测应该注意如下几个方面：一是前必须按规定标定灌砂筒下部椎体砂的质量和量砂的松方密度；二是考虑好选点及检测数量，一般每个作业段检查6次以上（针对施工检测频率而言）；三是在凿洞过程中收集好材料，避免丢失，及时装入塑料袋不使水分蒸发；四是应采用整层灌砂试验方法，灌砂深度应与现场摊铺厚度一致；五是当试坑材料组成与标准击实试验的材料差别较大时，可以现场取试坑材料做标准击实，求得实际的最大干密度。 2.2.3养生结束后的检测 7d养生龄期后取芯检验其厚度及完整性 采用钻芯法来检测，稳定碎石基层芯样直径应为150mm；采用随机取样方式，不得人为挑选位置；芯样顶面底面、四周应均匀、致密，非取芯样操作因素影响，若芯样上、下部有超过2cm以上不能成型，判断该部位基层整体性不合格，找出实际段落，返工处理；设计强度大于3MPa的基层，还应对完整芯样加工成标准试件检验强度是否满足设计要求。某一级公路一个作业段上、下稳定碎石基层取芯结果统计：
水泥剂量滴定操作规程 一、将所有用于试验的器具清洗干净。 二、用天平称取混合料1000g置于搪瓷杯中，加入2000ml 10%氯化铵溶液，用玻璃棒充分搅拌3分钟，放置沉淀，直至出现清液为止。将上部清液移到烧杯内，搅匀加盖表面器待测。 三、用移液管吸取上层（液面下1～2CM）悬浮液10ml放入三角瓶内，同时放入50ml，1.8％氢氧化钠（内含三乙醇胺）溶液，检测PH值为12.5～13.0可继续试验，加入黄豆大小钙红指示剂，摇匀，溶液呈玖瑰红色。 四、用EDTA二钠标准液滴定到蓝色为终点，记录EDTA二钠的耗量，从水泥剂量标准曲线上查对水泥剂量。 五、重复上述过程进行下一次试验。 六、清洗干净器具备用。 路面材料强度仪 使用前应先检查两立柱上的螺母是否紧固，如有松动，则应拧紧； 并按所做试验的要求，选用相应的测力环和压力头等度验仪器附件。先 将测力环通过固定螺钉紧固在顶梁下，再将有关附件（如压头）固定在 测力环上。其他所需附件分别按有关试验规程安装使用。 2、试验时，将试件置于丝杠盘上，按规程要求调整好试件与仪器间 的相互位置。如需电动，接通电源，将选择手柄处于所需的“快速”或 “慢速”位置，扳动升降开关到“升”处，丝杠盘徐徐上升，即可进行 试验。如需手动，则将开关置于“停”处，将选择手柄处于“手动”位 置，插上并摇动摇把，即可升降丝杠盘和试件，可用于其它需要施加垂 直载荷的各种试验。试验所加的载荷量，可从测力环的百分表上读出。 如在扳动快、慢手柄达不到应有的位置，可适当摇动摇把，使相配 齿轮正常啮合，即可使手柄进到应有位置。
贝克曼梁法 （1）在测试路段布置测点，其距离随测试需要而定，测点应在路面行车车道的轮迹带上，并用白油漆或粉笔划上标记。（2）将试验车后轮轮隙对准测点后约3 ~ 5cm处的位置上。 （3）将弯沉仪插入汽车后轮之间的缝隙处，与汽车方向一致，梁臂不得碰到轮胎，弯 沉仪测头置于测点上（轮隙中心前方3 ~ 5m处），并安装百分表于弯沉仪的测定杆上，百分表调零，用手指轻轻叩打弯沉仪，检查百分表是否稳定回零。弯沉仪可以是单侧 测定，也可以双侧同时测定。(4）测定者吹哨发令指挥汽车缓缓前进，百分表随路面变形的增加而持续向前转动。当表针转动到最大值时，迅速读取初读数L1 。汽车仍在继续前进，表针反向回转：待汽车驶出弯沉影响半径（3m以上）后，吹口哨或挥动红旗 指挥停车。待表针回转稳定后读取终读数L2 。汽车前进的速度宜为5km/h左右。 路面构造深度 (1)用扫帚或毛刷子将测点附近的路面清扫干净,面积不小于30cm*30cm. (2)用小铲装砂沿筒向圆筒中注满砂,手提圆筒上方,在路表面上轻轻地叩打3次,使砂密实,补足砂面用钢尺一次刮平.注:不可直接用量砂筒装砂,以免影响量砂密度的均匀性. (3)将砂倒在路面上,用底面粘有橡胶片的推平板,由里向外重复做摊铺运动,稍稍用力将砂细心地尽可能的向外摊开,使砂填入凹凸不路表面的空隙中,尽可能将砂摊成圆形,并不得在表面上留有浮动余砂.注意摊铺时不可用力过大或向外推挤. (4)用钢板尺测量所构成圆的两个垂直方向的直径,取其平均值,准确至5mm. (5)按以上方法,同一处平行测定不少于3次,3个测点均位于轮迹带上,测点间距 3--5m.该处的测定位置以中间测点的位置表示. 重型动力触探 （1）试验前将触探架安装平稳，使触探保持垂直地进行。垂直度的最大偏差不得超过2%；（2）贯入时应使穿心锤自由落下。地面上的触探杆的高度不宜过高，以免倾斜与摆动太大；（3）锤击速率宜为每分钟15~30击； （4）及时记录每贯入0.10m所需的锤击数； （5）对于一般砂、圆砾和卵石，触探深度不宜超过12~15m；超过该深度时，需考虑触探杆的侧壁摩阻的影响； （6）每贯入0.1m所需锤击数连续三次超过50击时，应停止试验
水泥稳定砂砾 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
一．施工工艺流程 原材料检测→试验配合比→配料→检查水泥剂量、含水量→拌和→运输→测量放样→摊铺→初整→稳压→细整→碾压成型→养生 二．施工准备 1、复检路基顶面的高程、宽度、纵横坡度、边坡和平整度均符合要求。没有 松散材料和软弱地点。 2、路基顶面要进行彻底清扫，并适量洒水，保持湿润。 三．施工放样 在已清理成型的经监理工程师验收合格的路基顶面上复测中心线，直线段每20 m设一桩，曲线每10m设一桩，并在路面边缘外侧设指示桩，进行水平测量，在两 侧指示桩上，根据设计高程和实测高程及试验段求得准确的松铺系数，在指示桩指示松铺位臵拉上钢丝线。 四．试验 在材料投入使用前选定料源。砂砾选用优质砂砾集料，砂砾的最大粒径不超过,碎石必须由3-4种粒级规格的骨料组成,实行分仓配料。宜按15-30mm、5-15mm、0-5mm分级,然后按比例掺配。不得直接使用天然级配砂砾。砂砾应具有足够的强度和良好的颗粒形状。水泥采用矿渣硅酸盐水泥，不得使用快硬水泥、早强水泥以及已受潮变质水泥。施工用水应洁净,不含有害物质。底基层水泥用量%，最佳含水量为7%，基层为6％水泥稳定砂砾，最佳含水量为%。 施工前由实验室按规范或设计推荐的比例进行混合料配比方案试验，报监理批准。混合料试件的7天无侧限抗压强度底基层不小于，压实度≥95%；基层不小于Mpa，压实度≥97%。配合比在正式施工前应经过监理工程师或业主（代表）批准。 试验路段:选择100m长的试验路段，根据工程师认可的配合比进行现场摊铺和压实试验。以检验所采用的施工设备能否满足备料、拌和、摊铺和压实的施工方
水泥稳定材料中水泥剂 量测定 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】

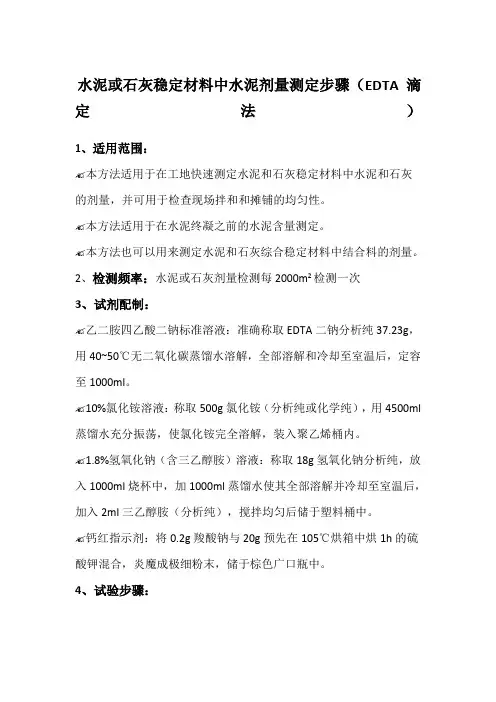

水泥或石灰稳定材料中水泥剂量测定步骤（EDTA滴定法） 1、适用范围： 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。 本方法适用于在水泥终凝之前的水泥含量测定。 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。 2、检测频率：水泥或石灰剂量检测每2000m2检测一次 3、试剂配制： 乙二胺四乙酸二钠标准溶液：准确称取EDTA二钠分析纯37.23g，用40~50℃无二氧化碳蒸馏水溶解，全部溶解和冷却至室温后，定容至1000ml。 10%氯化铵溶液：称取500g氯化铵（分析纯或化学纯），用4500ml 蒸馏水充分振荡，使氯化铵完全溶解，装入聚乙烯桶内。 1.8%氢氧化钠（含三乙醇胺）溶液：称取18g氢氧化钠分析纯，放入1000ml烧杯中，加1000ml蒸馏水使其全部溶解并冷却至室温后，加入2ml三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。 钙红指示剂：将0.2g羧酸钠与20g预先在105℃烘箱中烘1h的硫酸钾混合，炎魔成极细粉末，储于棕色广口瓶中。 4、试验步骤：
选取代表性的无机结合料稳定材料，对稳定中、粗粒土取样约3000g，对于稳定细粒土取样约1000g。 对水泥或石灰稳定细粒土，称取300g（精确至0.01g）放入搪瓷盘中，用搅拌棒将结块搅散，加入10%氯化铵600ml，搅拌3min（每分钟110~120次）；对于稳定中、粗粒土，取料1000g左右（精确至0.01g），放入10%氯化铵2000ml，搅拌5min，（如用1000ml具塞三角瓶，则手握三角瓶瓶口向上用力震荡3min（每分钟120±5次），以代替搅拌棒搅拌；放置10min，然后将上部清液转移到300ml烧杯中，搅匀，加盖表面皿待测。 （注：入10min后得到的是浑浊悬浮液，则应增加放置沉淀时间，直到无明显悬浮颗粒为止，记录所需时间，以后所有该种水泥或石灰稳定材料的试验，均应以同一时间为准）用移液管吸取上层（液面上1~2mm）悬浮液10.0ml放入200ml的三角瓶内，用量管量取1.8%氢氧化钠（含三乙醇胺）溶液，50ml倒入三角瓶内，此刻溶液pH值为12.5~13.0，然后加入钙红指示剂质量约0.2g，摇匀，溶液呈玫瑰红色，记录滴定管EDTA二钠标准溶液的体积V1，然后开始滴定，边滴定边摇匀，仔细观察溶液颜色，变为紫色时，放慢滴定速度，并摇匀，直到变为纯蓝色为止，记录滴定管EDTA溶液体积V2（以ml计，读至0.1ml）。 计算公式：V1－V2，即为EDTA二钠标准溶液的消耗量。利用所绘制的标准曲线，根据EDTA二钠标准溶液消耗量，确定混合料中水泥或石灰的剂量。 5、结果整理：
水泥滴定实验 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
水泥稳定类基层混合料中水泥剂量E D T A试验步骤 摘要：在分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm和9.5mm筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。 0引言 对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA 滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。 1级配的采用 本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。
图1基层级配曲线 2两种方式EDTA滴定标准曲线的确定 采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。试验结果如表1、表2、图2、图3所示. 表1过2.5mm筛孔的EDTA消耗量 水泥剂量（%）02468 EDTA消耗量（ml）0.711.218.624.629.8 0.711.618.324.430.1 0.611.418.824.329.7 EDTA消耗量平均值0.711.418.624.429.9图2过2.5mm筛孔的EDTA标准滴定曲线 表2过9.5mm筛孔的EDTA消耗量 水泥剂量（%）02468 EDTA消耗量（ml）0.710.917.123.427.7 0.710.617.323.227.5 0.810.517.423.127.6 EDTA消耗量平均值0.710.717.323.227.6
水泥稳定碎石施工方案 水泥稳定碎石一般适用于基层，本工程水稳层厚度为18～20cm，拟定为一层施工。拌和采用集中厂拌，汽车运输，机械配合人工摊铺。 一、施工准备 1、材料 （1）水泥： 选用终凝时间较长（宜在6小时以上），且宜用32.5级矿渣及普通硅酸盐水泥。快硬水泥、早强水泥以及受潮变质的水泥严禁使用。水泥品牌的选用应考虑其质量稳定性、生产数量、运距等各种因素。水泥每次进场前应有合格证书，每200T应对水泥的凝结时间、标号进行抽检。 （2）碎石： 要求其压碎值不超过30%，最大粒径不大于30mm。碎石的颗粒组成应符合JTJ034---93中第2.2.1.6中2级配要求。为了施工方便，宜采用10--30mm的粗集料、5--10mm的中集料，0--5mm的石屑细集料三种粒料配合。其粗集料的压碎值、各种粒料的筛分（主要检查所进料的颗粒级配的偏差情况），0.5mm以下细土的塑性指数，小于0.075mm的颗粒含量应符合JTJ034--93中的要求，上述材料进场后的试验项目按试验检测评定标准来检测原材料试验。 （3）水： 凡人或牲畜的饮用水均可用于水泥碎石的施工。 2、施工工艺要点 （1）底基层检测及培土模
在摊铺水泥稳定碎石基层前一定要对底基层进行全面的检测，包括平面位臵、高程、横坡度、宽度（强度、厚度已验过）及表面清洁情况，达不到要求者，采用合理的办法进行处理（尤其厚度不足处），特别是底基层的松散及起皮材料要彻底清除，决不能留下软弱夹层。开始摊铺基层前在底基层上洒一遍水，保持表面湿润（不留明水）。 （2）在摊铺水泥稳定碎石前，必须在两边培土模，土模宽度比设计宽度宽10—20cm，土模高同水稳虚铺高一致，土模必须拉线垂直切直，土模要有一定的密实度，一般在80%左右，具体数据以试验段来定。 二、水泥稳定碎石的拌和 1、拌和设备的选型 拌和装臵宜选用性能好、拌和质量高的设备，此设备配有电子剂量装臵（属重量比控制材料配比）。拌和设备的台数、类型必须满足施工现场摊铺及施工进度的要求。 2、级配碎石集料的质量控制 本工程采用规格分料掺配成混合料的施工方法。在拌和之前，应反复检试调整，使其符合级配要求，同时，每天开始拌和前几盘应作筛分试验。如有问题及时调整，全天拌和料应按摊铺面积和规范要求检测频率来进行抽检。 3、水泥剂量的控制 施工用的水泥剂量考虑施工离散性的影响，较设计值增加0.5%，在拌和过程中应随时观察混合料拌和后的颜色，防止水泥堵塞不流动。按规定频度抽检水泥剂量，每工作班，根据所用水泥、集料量计
公路工程质量检验评定标准 ⑴公路工程质量检验评定方法 了解：单位、分部、分项工程的概念及划分方法；关键项目、规定极值等概念。熟悉：检评程序；分项工程质量检验内容；工程质量评分方法；工程质量等级评定。 掌握：《公路工程质量检验评定标准》的目的和适用范围；分项工程计分规定。 ⑵路基土石方工程质量检查项目 了解：土方路基、石方路基、软土地基处治、土工合成材料处治层的基本要求；土方路基、石方路基的外观鉴定；软土地基处治、土工合成材料处治层的实测项目；管节预制、管道基础及管节安装、检查（雨水）井砌筑、土沟、浆砌排水沟、盲沟的基本要求和外观鉴定；挡土墙和砌石工程的基本要求和外观鉴定；其他分项工程的基本要求。 熟悉：一般规定；土方路基、石方路基实测项目；软土地基处治、土工合成材料处治层的实测关键项目；排水工程的一般规定；管节预制、管道基础及管节安装、检查（雨水）井砌筑、土沟、浆砌排水沟、盲沟的实测项目；墙背填土的基本要求；挡土墙和砌石工程的实测项目；其他工程的关键实测项目。 掌握：土方路基、石方路基实测关键项目；管节预制、管道基础及管节安装、检查（雨水）井砌筑、土沟、浆砌排水沟、盲沟的实测关键项目；挡土墙、墙背填土和砌石工程的实测关键项目。 ⑶路面面层工程质量检验评定 了解：水泥混凝土面层、沥青混凝土面层的外观鉴定；沥青贯入式面层、沥青表面处治面层的基本要求、实测项目；路缘石、路肩的基本要求、实测项目和外观鉴定。 熟悉：一般规定；水泥混凝土面层、沥青混凝土面层的实测项目和基本要求。 掌握：水泥混凝土面层、沥青混凝土面层的实测关键项目；压实度、厚度、弯沉、抗滑性能等的检查和评定方法。 ⒉沥青混合料与水泥混凝土 了解：沥青混合料类型及其特点；沥青混合料高温稳定性、低温抗裂性、水稳定性的概念；沥青混合料各项技术指标概念及所代表的含义。 熟悉：空隙率大小对混合料性能影响；沥青混合料中沥青用量表示方法，沥青含量和油石比的概念及二者之间的换算方法；马歇尔试件不同密度定义，常用密度检测方法；车辙试验的目的及操作步骤；针对不同粒径矿料与沥青的两种黏附性试验方法；水泥混凝土原材料要求；影响水泥混凝土强度和工作性的因素；水泥混凝土凝结时间测试。 掌握：马歇尔试件成型方法，影响试件制备的关键因素；确定一个标准马歇尔试件混合料用量计算方法；马歇尔试件毛体积密度、表观密度及最大相对理论密度试验操作过程；马歇尔稳定度试验操作及注意事项；水煮法和水侵法操作步骤；几种常用沥青含量检测方法；沥青混合料配合比设计内容；水泥混凝土配合比设计要点；水泥混凝土强度试验；水泥混凝土工作性试验。 ⒊路面基层与基层材料 ⑴路面基层 了解：基层的一般规定、分类、外观鉴定；基层的类型、级配要求、适用范围；石灰工业废碴类材料的石灰、粉煤灰、土等技术要求。 熟悉：基层的基本要求、实测项目；混合料组成设计的目的和要点。
