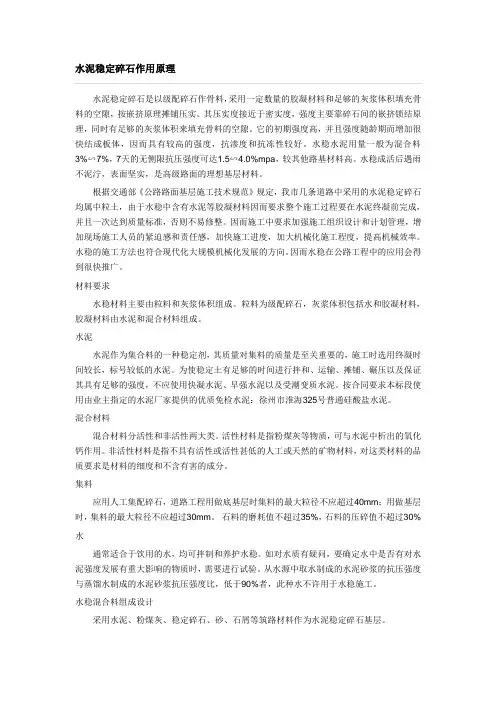

水泥稳定碎石作用原理
水泥稳定碎石是以级配碎石作骨料，采用一定数量的胶凝材料和足够的灰浆体积填充骨料的空隙，按嵌挤原理摊铺压实。其压实度接近于密实度，强度主要靠碎石间的嵌挤锁结原理，同时有足够的灰浆体积来填充骨料的空隙。它的初期强度高，并且强度随龄期而增加很快结成板体，因而具有较高的强度，抗渗度和抗冻性较好。水稳水泥用量一般为混合料3%∽7%，7天的无侧限抗压强度可达1、5∽4、0%mpa，较其他路基材料高。水稳成活后遇雨不泥泞，表面坚实，是高级路面的理想基层材料。
根据交通部《公路路面基层施工技术规范》规定，我市几条道路中采用的水泥稳定碎石均属中粒土，由于水稳中含有水泥等胶凝材料因而要求整个施工过程要在水泥终凝前完成，并且一次达到质量标准，否则不易修整。因而施工中要求加强施工组织设计和计划管理，增加现场施工人员的紧迫感和责任感，加快施工进度，加大机械化施工程度，提高机械效率。水稳的施工方法也符合现代化大规模机械化发展的方向。因而水稳在公路工程中的应用会得到很快推广。材料要求
水稳材料主要由粒料和灰浆体积组成。粒料为级配碎石，灰浆体积包括水和胶凝材料，胶凝材料由水泥和混合材料组成。水泥
水泥作为集合料的一种稳定剂，其质量对集料的质量是至关重要的，施工时选用终凝时间较长，标号较低的水泥。为使稳定土有足够的时间进行拌和、运输、摊铺、碾压以及保证其具有足够的强度，不应使用快凝水泥、早强水泥以及受潮变质水泥。按合同要求本标段使用由业主指定的水泥厂家提供的优质免检水泥：徐州市淮海325号普通硅酸盐水泥。混合材料
混合材料分活性和非活性两大类。活性材料是指粉煤灰等物质，可与水泥中析出的氧化钙作用。非活性材料是指不具有活性或活性甚低的人工或天然的矿物材料，对这类材料的品质要求是材料的细度和不含有害的成分。集料
应用人工集配碎石，道路工程用做底基层时集料的最大粒径不应超过40mm；用做基层时，集料的最大粒径不应超过30mm。
石料的磨耗值不超过35%，石料的压碎值不超过30%水
通常适合于饮用的水，均可拌制和养护水稳。如对水质有疑问，要确定水中是否有对水泥强度发展有重大影响的物质时，需要进行试验。从水源中取水制成的水泥砂浆的抗压强度与蒸馏水制成的水泥砂浆抗压强度比，低于90%者，此种水不许用于水稳施工。水稳混合料组成设计
采用水泥、粉煤灰、稳定碎石、砂、石屑等筑路材料作为水泥稳定碎石基层。
首先，实验室通过经过一定数量的原材料试验，进行配合比设计、击实实验，确定最大干密度和最佳含水量。然后以此配比
制成试件，试件在规定温度条件下保湿养护6天，浸水1天后，进行无侧限抗压强度实验。
下面为水泥4%、粉煤灰10%、级配碎石86%的重型击实试验报告
经实验得知：
⑴经过对集料为砂、碎石、水泥和集料为粉煤灰、碎石、水泥的两种配比试验，结果发现掺加粉煤灰的水泥稳定混合料不仅其和易性较好，而且试块容易成型，成型后的试块外观较好，7天平均强度也较高。
⑵不同配比灰土试件，7天无侧限抗压强度在1、0mpa左右；而不同配比水稳试件7天无侧限抗压强度在4～7mpa之间（采用325号普通水泥，水泥掺量5%～6%）
⑶不同配比灰土试件经几次冻融循环后，抗压强度几乎没有；而掺有水泥和粉煤灰的不同配比的水稳试件，经10次冻融循环后，仍可测得一定的强度。
通过观测、分析不同配比的灰土基层板体性教差，干缩、温缩系数大，这样的基层表层受水浸泡后强度降低，在行车荷载反复作用下，容易被面层材料啃噬成粉末状，极易被渗进的水混合成泥浆流走，逐渐使面层脱空，造成油面沉陷、龟裂、脱落，这就是沥青路面病害产生的主要原因。而由水泥、粉煤灰、碎石、砂、石屑等组成的水稳基层，具有强度高、面层薄、板体性、水
稳定性、抗冻性好等特性，正好弥补了灰土基层的缺陷，从而大大提高沥青混凝土道路的使用寿命。水稳施工工艺及注意的问题道路的结构一般分为四层，由上到下为：
1)面层两层沥青或三层沥青混凝土，或混凝土路面
2)基层水泥石粉稳定层
3)垫层又称底基层一般用级配碎石，砂砾，厂拌三渣等
4)路基素土夯实
水稳层现在工地的一般做法如下：一车石粉（20立方左右）加16~20包水泥。
机械（多为勾机）搅拌，浇水，摊平，压实。
水稳层是水泥稳定碎石层的简称，即采用水泥固结级配碎石，通过压实完成。
