光发送机的仿真实验
㈠实验目的：
①学会使用仿真软件进行仿真模信号
②了解光发机的组成与仿真实验图的构建
③熟悉光发射机工作原理
㈡实验原理及结果：
光发送机是一个非常重要组成部分，它的作用是将电信号转化成光信号，并有效地将光信号传入光纤，其核心是光源和其驱动电路。现在广泛应用的有两种半导体光源：发光二极管（LED）、激光二极管（LD）。其中LED输出的是非相干光，频谱宽，入纤功率小，调制速率低：而LD是相干光则与之相反。前者适宜于短距离低速系统，后者适宜于长距离高速系统。
光发送机一般都是由光源、脉冲驱动电路、光调制器组成，图1如下：
（图1）
①构建一个外调制激光发射机：光源为频率193.1THZ的激光二极管，同时用仿真软件模拟所需数字信号序列，经过NRZ 脉冲发生器转化成所需电脉冲信号，让该信号通过调制器加载到光波上，成为载有“信息”的光信号。构建图2如下：
（图2）
②设计实例，对铌酸型Mach-Zehnder调制的啁啾分析，外调制器由于激光光源处于窄带稳频模式，消除降低系统啁啾量。典型的外调器是由铌酸锂（LiNo3）晶体构成。通过对其外加电压的分析调整而减少其啁啾量，设计图3如下：
（图3）
③在图3中，驱动电路1电压改变量▽V1和驱动电路2电压改变量▽V2相同，图4为MZ调制器参数设定窗口，MZ以正交模式工作，其参数调制如下图4：
（图4）
其中V1、V2分别为两个驱动电路的的电压，α为啁啾系数：α=（V1+V2）/（V1—V2）
图5为一系列信号脉冲输入时，在2、3口的电压V1=-V2=2.0V 时的波形，根据公式可得图6的结果：
（图5：输入口2的电压为2.0V,输入口3的电压为-2.0V 时的电压波形）
（图6：V1=V2=2.0V时，输出光信号波形及其啁啾量）
㈢实验小结：
①仿真实验得出仿真模拟图形，得出结果：当V1=-V2=2.0V 时，结果由图6可以看出，红色线为光发射器的啁啾量，得到其大小约为100HZ；相对于光源的频率，其啁啾量在实际情况中基本可以视为零。
②本次实验通过进行仿真，得出模拟实际情况的结果，虽然
只是仿真了一种调制器，但是结果还是理想的。
竭诚为您提供优质文档/双击可除 光通信实验报告 篇一：光通信实验报告 信息与通信工程学院 光纤通信实验报告 班姓学 级：名：号： 班内序号：17 日 期：20XX年5月 一、oTDR的使用与测量 1、实验原理 oTDR使用瑞利散射和菲涅尔反射来表征光纤的特性。瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。oTDR就测量回到oTDR端口的一部分散射光。这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度。形成的轨迹是一条向下的曲线，它说明了背向散射的功率不断减小，这是由于经过一段距离的传输后发射和背向散射的信
号都有所损耗。 给定了光纤参数后，瑞利散射的功率就可以标明出来，如果波长已知，它就与信号的脉冲宽度成比例：脉冲宽度越长，背向散射功率就越强。瑞利散射的功率还与发射信号的波长有关，波长较短则功率较强。也就是说用1310nm信号产生的轨迹会比1550nm信号所产生的轨迹的瑞利背向散射要高。 在高波长区（超过1500nm），瑞利散射会持续减小，但另外一个叫红外线衰减（或吸收）的现象会出现，增加并导致了全部衰减值的增大。因此，1550nm是最低的衰减波长；这也说明了为什么它是作为长距离通信的波长。很自然，这些现象也会影响到oTDR。作为1550nm波长的oTDR，它也具有低的衰减性能，因此可以进行长距离的测试。而作为高衰减的1310nm或1625nm波长，oTDR的测试距离就必然受到限制，因为测试设备需要在oTDR轨迹中测出一个尖锋，而且这个尖锋的尾端会快速地落入到噪音中。 菲涅尔反射是离散的反射，它是由整条光纤中的个别点而引起的，这些点是由造成反向系数改变的因素组成，例如玻璃与空气的间隙。在这些点上，会有很强的背向散射光被反射回来。因此，oTDR就是利用菲涅尔反射的信息来定位连接点，光纤终端或断点。 oTDR的工作原理就类似于一个雷达。它先对光纤发出一
实验六 三相电路仿真实验 一、实验目的 1、 熟练运用Multisim 正确连接电路，对不同联接情况进行仿真； 2、 对称负载和非对称负载电压电流的测量，并能根据测量数据进行分析总结； 3、 加深对三相四线制供电系统中性线作用的理解。 4、 掌握示波器的连接及仿真使用方法。 5、 进一步提高分析、判断和查找故障的能力。 二、实验仪器 1．PC 机一台 2．Multisim 软件开发系统一套 三、实验要求 1．绘制出三相交流电源的连接及波形观察 ２.学习示波器的使用及设置。 3．仿真分析三相电路的相关内容。 ４.掌握三瓦法测试及二瓦法测试方法 四、原理与说明 1、负载应作星形联接时，三相负载的额定电压等于电源的相电压。这种联接方式的 特点是三相负载的末端连在一起，而始端分别接到电源的三根相线上。 2、负载应作三角形联接时，三相负载的额定电压等于电源的线电压。这种联接方式的特点是三相负载的始端和末端依次联接，然后将三个联接点分别接至电源的三根相线上。 3、电流、电压的“线量”与“相量”关系 测量电流与电压的线量与相量关系，是在对称负载的条件下进行的。画仿真图时要注意。 负载对称星形联接时，线量与相量的关系为： （1） P L U U 3= （2）P L I I = 负载对称三角形联接时，线量与相量的关系为： （1）P L U U = （2）P L I I 3= 4、星形联接时中性线的作用 三相四线制负载对称时中性线上无电流，不对称时中性线上有电流。中性线的作用是
能将三相电源及负载变成三个独立回路，保证在负载不对称时仍能获得对称的相电压。 如果中性线断开，这时线电压仍然对称，但每相负载原先所承受的对称相电压被破坏，各相负载承受的相电压高低不一，有的可能会造成欠压，有的可能会过载。 五、实验内容及参考实验步骤 （一）、建立三相测试电路如下： V1 220 V 50 Hz 0Deg V2 220 V 50 Hz 120Deg V3 220 V 50 Hz 240Deg X3 220 V X4 220 V J2 Key = B J1 Key = A 4 3 X1 220 V X2 220 V 2 6 N N' U V W J3 Key = C 1 5 图1 三相负载星形联接实验电路图 1．接入示波器：测量ABC三相电压波形。并在下表中绘出图形。 Timebase：_________/DIV 三相电压相位差：φ=__________。 （二）、三相对称星形负载的电压、电流测量 （1）使用Multisim软件绘制电路图1，图中相电压有效值为220V。 （2）正确接入电压表和电流表，J1打开，J2 、J3闭合，测量对称星形负载在三相四线制（有中性线）时各线电压、相电压、相（线）电流和中性线电流、中性点位移电压。记入表1中。
系统仿真综合实验指导书 电气与自动化工程学院 自动化系 2011年6月
前言 电气与自动化工程学院为自动化专业本科生开设了控制系统仿真课程，为了使学生深入掌握MATLAB语言基本程序设计方法，运用MATLAB语言进行控制系统仿真和综合设计，同时开设了控制系统仿真综合实验，30学时。为了配合实验教学，我们编写了综合实验指导书，主要参考控制系统仿真课程的教材《自动控制系统计算机仿真》、《控制系统数字仿真与CAD》、《反馈控制系统设计与分析——MATLAB语言应用》及《基于MATLAB/Simulink的系统仿真技术与应用》。
实验一MATLAB基本操作 实验目的 1．熟悉MATLAB实验环境，练习MATLAB命令、m文件、Simulink的基本操作。 2．利用MATLAB编写程序进行矩阵运算、图形绘制、数据处理等。 3．利用Simulink建立系统的数学模型并仿真求解。 实验原理 MATLAB环境是一种为数值计算、数据分析和图形显示服务的交互式的环境。MATLAB有3种窗口，即：命令窗口（The Command Window）、m-文件编辑窗口（The Edit Window）和图形窗口（The Figure Window），而Simulink另外又有Simulink模型编辑窗口。 1．命令窗口（The Command Window） 当MATLAB启动后，出现的最大的窗口就是命令窗口。用户可以在提示符“>>”后面输入交互的命令，这些命令就立即被执行。 在MATLAB中，一连串命令可以放置在一个文件中，不必把它们直接在命令窗口内输入。在命令窗口中输入该文件名，这一连串命令就被执行了。因为这样的文件都是以“.m”为后缀，所以称为m-文件。 2．m-文件编辑窗口（The Edit Window） 我们可以用m-文件编辑窗口来产生新的m-文件，或者编辑已经存在的m-文件。在MATLAB 主界面上选择菜单“File/New/M-file”就打开了一个新的m-文件编辑窗口；选择菜单“File/Open”就可以打开一个已经存在的m-文件，并且可以在这个窗口中编辑这个m-文件。 3．图形窗口（The Figure Window） 图形窗口用来显示MATLAB程序产生的图形。图形可以是2维的、3维的数据图形，也可以是照片等。 MATLAB中矩阵运算、绘图、数据处理等内容参见教材《自动控制系统计算机仿真》的相关章节。 Simulink是MATLAB的一个部件，它为MATLAB用户提供了一种有效的对反馈控制系统进行建模、仿真和分析的方式。 有两种方式启动Simulink:
《控制系统仿真与CAD》 实验课程报告
一、实验教学目标与基本要求 上机实验是本课程重要的实践教学环节。实验的目的不仅仅是验证理论知识，更重要的是通过上机加强学生的实验手段与实践技能，掌握应用 MATLAB/Simulink 求解控制问题的方法，培养学生分析问题、解决问题、应用知识的能力和创新精神，全面提高学生的综合素质。 通过对MATLAB/Simulink进行求解，基本掌握常见控制问题的求解方法与命令调用，更深入地认识和了解MATLAB语言的强大的计算功能与其在控制领域的应用优势。 上机实验最终以书面报告的形式提交，作为期末成绩的考核内容。 二、题目及解答 第一部分：MATLAB 必备基础知识、控制系统模型与转换、线性控制系统的计算机辅助分析 1. >>f=inline('[-x(2)-x(3);x(1)+a*x(2);b+(x(1)-c)*x(3)]','t','x','flag','a','b','c');[t,x]=ode45( f,[0,100],[0;0;0],[],0.2,0.2,5.7);plot3(x(:,1),x(:,2),x(:,3)),grid,figure,plot(x(:,1),x(:,2)), grid
2. >>y=@(x)x(1)^2-2*x(1)+x(2);ff=optimset;https://www.doczj.com/doc/1911319826.html,rgeScale='off';ff.TolFun=1e-30;ff.Tol X=1e-15;ff.TolCon=1e-20;x0=[1;1;1];xm=[0;0;0];xM=[];A=[];B=[];Aeq=[];Beq=[];[ x,f,c,d]=fmincon(y,x0,A,B,Aeq,Beq,xm,xM,@wzhfc1,ff) Warning: Options LargeScale = 'off' and Algorithm = 'trust-region-reflective' conflict. Ignoring Algorithm and running active-set algorithm. To run trust-region-reflective, set LargeScale = 'on'. To run active-set without this warning, use Algorithm = 'active-set'. > In fmincon at 456 Local minimum possible. Constraints satisfied. fmincon stopped because the size of the current search direction is less than twice the selected value of the step size tolerance and constraints are satisfied to within the selected value of the constraint tolerance.
实验六三相电路仿真实验 一、实验目得 1、熟练运用Multisim正确连接电路,对不同联接情况进行仿真; 2、对称负载与非对称负载电压电流得测量,并能根据测量数据进行分析总结; 3、加深对三相四线制供电系统中性线作用得理解。 4、掌握示波器得连接及仿真使用方法。 5、进一步提高分析、判断与查找故障得能力。 二、实验仪器 1.PC机一台 2.Multisim软件开发系统一套 三、实验要求 1.绘制出三相交流电源得连接及波形观察 ２、学习示波器得使用及设置。 3.仿真分析三相电路得相关内容。 ４、掌握三瓦法测试及二瓦法测试方法 四、原理与说明 1、负载应作星形联接时,三相负载得额定电压等于电源得相电压。这种联接方式得特点就是三相负载得末端连在一起,而始端分别接到电源得三根相线上。 2、负载应作三角形联接时,三相负载得额定电压等于电源得线电压。这种联接方式得特点就是三相负载得始端与末端依次联接,然后将三个联接点分别接至电源得三根相线上。 3、电流、电压得“线量”与“相量”关系 测量电流与电压得线量与相量关系,就是在对称负载得条件下进行得。画仿真图时要注意。 负载对称星形联接时,线量与相量得关系为: (1) (2) 负载对称三角形联接时,线量与相量得关系为: (1) (2) 4、星形联接时中性线得作用 三相四线制负载对称时中性线上无电流,不对称时中性线上有电流。中性线得作用就是能将三相电源及负载变成三个独立回路,保证在负载不对称时仍能获得对称得相电压。 如果中性线断开,这时线电压仍然对称,但每相负载原先所承受得对称相电压被破坏,各
相负载承受得相电压高低不一,有得可能会造成欠压,有得可能会过载。 五、实验内容及参考实验步骤 (一)、建立三相测试电路如下: V1 220 V 50 Hz 0Deg V2 220 V 50 Hz 120Deg V3 220 V 50 Hz 240Deg X3 220 V X4 220 V J2 Key = B J1 Key = A 4 3 X1 220 V X2 220 V 2 6 N N' U V W J3 Key = C 1 5 图1 三相负载星形联接实验电路图 1.接入示波器:测量ABC三相电压波形。并在下表中绘出图形。 Timebase:_________/DIV 三相电压相位差:φ=__________。 (二)、三相对称星形负载得电压、电流测量 (1)使用Multisim软件绘制电路图1,图中相电压有效值为220V。 (2)正确接入电压表与电流表,J1打开,J2 、J3闭合,测量对称星形负载在三相四线制(有中性线)时各线电压、相电压、相(线)电流与中性线电流、中性点位移电压。记入表1中。 (3)打开开关J2,测量对称星形负载在三相三线制(无中性线)时电压、相电压、相(线)电流、中性线电流与中性点位移电压,记入表1中。 项目 分类 线电压/V 相电压/V 线电流/A I N’N/A U N’N/V U UV U VW U WU U UN U VN U WN I U I V I W
中南大学系统仿真实验报告 指导老师胡杨 实验者 学号 专业班级 实验日期 2014.6.4 学院信息科学与工程学院
目录 实验一MATLAB中矩阵与多项式的基本运算 (3) 实验二MATLAB绘图命令 (7) 实验三MATLAB程序设计 (9) 实验四MATLAB的符号计算与SIMULINK的使用 (13) 实验五MATLAB在控制系统分析中的应用 (17) 实验六连续系统数字仿真的基本算法 (30)
实验一MATLAB中矩阵与多项式的基本运算 一、实验任务 1．了解MATLAB命令窗口和程序文件的调用。 2．熟悉如下MATLAB的基本运算： ①矩阵的产生、数据的输入、相关元素的显示； ②矩阵的加法、乘法、左除、右除； ③特殊矩阵：单位矩阵、“1”矩阵、“0”矩阵、对角阵、随机矩阵的产生和运算； ④多项式的运算：多项式求根、多项式之间的乘除。 二、基本命令训练 1．eye(m) m=3; eye(m) ans = 1 0 0 0 1 0 0 0 1 2．ones(n)、ones(m,n) n=1;m=2; ones(n) ones(m,n) ans = 1 ans = 1 1
3．zeros(m,n) m=1,n=2; zeros(m,n) m = 1 ans = 0 0 4．rand(m,n) m=1;n=2; rand(m,n) ans = 0.8147 0.9058 5．diag(v) v=[1 2 3]; diag(v) ans = 1 0 0 0 2 0 0 0 3 6．A\B 、A/B、inv(A)*B 、B*inv(A) A=[1 2;3 4];B=[5 6;7 8]; a=A\B b=A/B c=inv(A)*B d=B*inv(A) a = -3 -4 4 5 b = 3.0000 -2.0000 2.0000 -1.0000
实验一 Matlab使用方法和程序设计 一、实验目的 1、掌握Matlab软件使用的基本方法； 2、熟悉Matlab的数据表示、基本运算和程序控制语句 3、熟悉Matlab绘图命令及基本绘图控制 4、熟悉Matlab程序设计的基本方法 二、实验内容 1、帮助命令 使用help命令，查找sqrt（开方）函数的使用方法； 2、矩阵运算 （1）矩阵的乘法 已知A=[1 2;3 4]; B=[5 5;7 8]; 求A^2*B （2）矩阵除法 已知A=[1 2 3;4 5 6;7 8 9]; B=[1 0 0;0 2 0;0 0 3]; A\B,A/B （3）矩阵的转置及共轭转置 已知A=[5+i,2-i,1;6*i,4,9-i]; 求A.', A' （4）使用冒号选出指定元素 已知：A=[1 2 3;4 5 6;7 8 9]; 求A中第3列前2个元素；A中所有列第2，3行的元素； （5）方括号[] 用magic函数生成一个4阶魔术矩阵，删除该矩阵的第四列 3、多项式 （1）求多项式p(x) = x3 - 2x - 4的根 （2）已知A=[1.2 3 5 0.9;5 1.7 5 6;3 9 0 1;1 2 3 4] ， 求矩阵A的特征多项式; 求特征多项式中未知数为20时的值； 4、基本绘图命令 （1）绘制余弦曲线y=cos(t)，t∈[0，2π] （2）在同一坐标系中绘制余弦曲线y=cos(t-0.25)和正弦曲线y=sin(t-0.5)，t∈[0，2π] 5、基本绘图控制 绘制[0，4π]区间上的x1=10sint曲线，并要求： （1）线形为点划线、颜色为红色、数据点标记为加号； （2）坐标轴控制：显示范围、刻度线、比例、网络线 （3）标注控制：坐标轴名称、标题、相应文本； 6、基本程序设计 （1）编写命令文件：计算1+2+?+n<2000时的最大n值； （2）编写函数文件：分别用for和while循环结构编写程序，求2的0到n次幂的和。 三、预习要求 利用所学知识，编写实验内容中2到6的相应程序，并写在预习报告上。
光纤通信系统实验指导书 光纤通信系统实验指导书 桂林电子科技大学信息科技学院 二零零九年三月 目录 实验一数字光纤传输测试系统实验 (2) 实验二SDH点对点组网2M配置实验 (9)
实验三SDH 链型组网配置实验 (17) 实验四SDH 环形组网配置实验 (27) 实验一数字光纤传输测试系统实验 概述 光纤通信是利用光波作为载波，以光纤作为传输媒质实现信息传输，是一种最新的通信技术。 光纤是光导纤维的简称。光纤通信是以光波为载频，以光导纤维为传输媒质
的一种通信方式。光纤通信使用的波长在近红外区，即波长800～1800nm，可分为短波长波段（850nm）和长波长波段（1310nm和1550nm），这是目前所采用的三个通信窗口。 通信发展过程是以不断提高载频频率来扩大通信容量，光是一种频率极高的电磁波（3×1014HZ），因此用光作载波进行通信容量极大，是过去通信方式的千百倍，具有极大的吸引力，是通信发展的必然方向。 光纤通信有许多优点：首先它有极宽的频带。目前我国已完成了10Gbps的光纤通信系统，这意味着在125um的光纤中可以传输大约11万路电话。其次，光纤的传输损耗很小，传统的同轴电缆损耗约在5dB/Km以上，站间距离不足10Km；而工作在1.55um的光纤最低已达到0.2dB/Km的损耗，站间无中继传输可达100Km以上。另外，光纤通信还具有抗电磁干扰、抗腐蚀、抗辐射等特点，它 。 在地球上有取之不尽，用之不竭的光纤原材料—SiO 2 光纤通信可用于市话中继线，长途干线通信，高质量彩色电视传输，交通监控指挥，光纤局域网，有线电视网和共用天线（CATV）系统。 波分复用技术（WDM）的出现，使光纤传输技术向更高的领域发展，实现信息宽带、高速传输。 光纤通信将会在光同步数字体系（SDH）、相干光通信、光纤宽带综合业务数字网（B—ISDN）、用户光纤网、ATM及全光通信有进一步发展。 光纤通信系统主要由三部分组成：光发射机、传输光纤和光接收机。其电/光和光/电变换的基本方式是直接强度调制和直接检波。实现过程如下：输入电信号既可以是模拟信号（如视频信号、电话语音信号、正弦波或三角波信号），也可以是数字信号（如计算机数据、PCM编码信号、数字信号源信号）；调制器将输入的电信号转换成适合驱动光源器件的电流信号并用来驱动光源器件，对光源器件进行直接强度调制，完成电/光变换的功能；光源 输出的光信号直接耦合到传输光纤中，经一定长度的光纤传输后送达接收端；在接收端，光电检测器对输入的光信号进行直接检波，将光信号转换成相应的电信号，再经过放大恢复等电信号处理过程，以弥补线路传输过程中带来的信号损伤（如损耗、波形畸变），最后输出和原始输入信号相一致的电信号，从而完成整个传送过程。 根据所使用的光波长、传输信号形式、传输光纤类型和光接收方式的不同，光纤通信系统可分成：
过程控制系统Matlab/Simulink 仿真实验 实验一 过程控制系统建模 ............................................................................................................. 1 实验二 PID 控制 ............................................................................................................................. 2 实验三 串级控制 ............................................................................................................................. 6 实验四 比值控制 ........................................................................................................................... 13 实验五 解耦控制系统 . (19) 实验一 过程控制系统建模 指导内容：（略） 作业题目一： 常见的工业过程动态特性的类型有哪几种？通常的模型都有哪些？在Simulink 中建立相应模型，并求单位阶跃响应曲线。 作业题目二： 某二阶系统的模型为2 () 22 2n G s s s n n ?ζ??= ++，二阶系统的性能主要取决于ζ，n ?两个参数。试利用Simulink 仿真两个参数的变化对二阶系统输出响应的影响，加深对二阶 系统的理解，分别进行下列仿真： （1）2n ?=不变时，ζ分别为0.1, 0.8, 1.0, 2.0时的单位阶跃响应曲线； （2）0.8ζ=不变时，n ?分别为2, 5, 8, 10时的单位阶跃响应曲线。

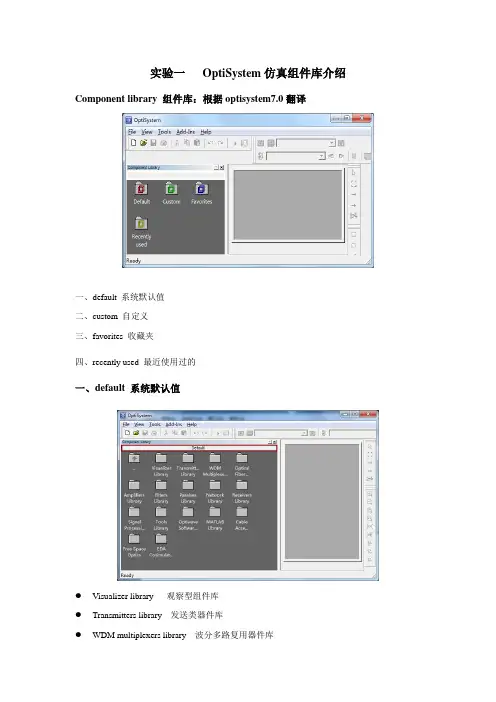

光通信技术实验报告 实验一光通讯系统WDM系统设计 实验目的 1.熟悉Optisystem实验环境，练习使用元件库中的常用元件组建光纤通信系统。 2.使用OptiSystem模拟仿真WDM系统的各项性能参数，并进行分析。 实验原理 光波分复用系统简介 光波分复用是指将两种或多种各自携带有大量信息的不同波长的光载波信号，在发射端经复用器汇合，并将其耦合到同一根光纤中进行传输，在接收端通过解复用器对各种波长的光载波信号进行分离，然后由光接收机做进一步的处理，使原信号复原，这种复用技术不仅适用于单模或多模光纤通信系统，同时也适用于单向或双向传输。 波分复用系统的工作波长可以从0.8μm到1.7μm，由此可见，它可以适用于所有低衰减、低色散窗口，这样可以充分利用现有的光纤通信线路，提高通信能力，满足急剧增长的业务需求。 WDM光通信结构组成 1)滤波器：在WDM系统中进行信道选择，只让特定波长的光通过，并组织其他光波长 通过。可调谐光滤波器能从众多的波长中选出某个波长让其通过。在WDM系统的光接收机中，为了选择所需的波长，一般都需依赖于其前端的可调谐滤波器。要求其有宽的谱宽以传输需要的全部信号谱成分，且带宽要窄以减小信道间隔。 2)复用器/解复用器（MUX/DEMUX）：将多个光波长信号耦合到一路信道中，或使混合 的信号分离成单个波长供光接收机处理。一般，复用/解复用器都可以进行互易，其结构基本是相同的。实际上即是一种波长路由器，使某个波长从指定的输入端口到一个指定的输出端口。 实验软件介绍 OptiSystem是一款创新的光通讯系统模拟软件包，它集设计、测试和优化各种类型宽带光网络物理层的虚拟光连接等功能于一身，从长距离通讯系统到LANS和MANS都使用。一个基于实际光纤通讯系统模型的系统级模拟器，OptiSystem具有强大的模拟环境和真实的
三相全控桥式整流电路仿真实验 学院：交通院 专业:交通设备与控制工程 班级：1402 姓名：刘喜文 学号：1109140206 日期：2017.4.25 一、实验目的 (1) 加深理解三相桥式全控整流及有源逆变电路的工作原理； (2) 了解KC系列集成触发器的调整方法和各点的波形。 (3) 了解三相桥式全控整流电路MATLAB的仿真方法，会设置各模块的参数。 (4) 掌握SIMULINK模型库的调用，构成电力电子系统并利用MATLAB 对系统进行仿真。 二、实验说明 本实验利用MATLAB软件对电力电子系统进行仿真实验。我们是现场在实验室里建立好模型，然后仿真好，截图。中间只有两天就要交报告，所以时间上还是非常紧的。 MATLAB/SIMULINK/Power System Blockset模型库中包含了常用的电力电子
器件模型和整流、逆变电路模块以及相应的驱动模块，使用这些模块构建和编辑电力电子电路并仿真很方便的。 MATLAB电力电子器件模型使用的是简化的宏模型，它只要求器件的外特性与实际器件特性基本相符，而没有考虑器件内部的细微结构，届丁系统级模型。 MATLAB的电力电子器件必须连接在电路中使用，也就是要有电流的回路，但是器件的驱动仅仅是取决丁门极信号的有无，没有电压型和电流型驱动的区别。电力电子器件在使用时一般都并联有缓冲电路，因此，在MATLAB中电力电子器件模型中也已经并联了简单的RC申联缓冲电路，简单缓冲电路的RC值可以在参数表中设置。 三、实验原理 三相桥式全控整流电路是应用最广泛的整流电路，完整的三相桥式全控整流电路由整流变压器、6个桥式连接的晶闸管、负载、触发器和同步环节组成(见下图)。6个晶闸管依次相隔60触发，将交流电整流为直流电。三相桥式整流电路必须采用双脉冲触发或宽脉冲触发方式，以保证在每一瞬间都有两个晶闸管 同时导通(上桥臂和下桥臂各一个)。整流变压器采用三角形/星型联结是为了 减少3的整倍数次谐波电流对电源的影响。
哈尔滨理工大学实验报告 控制系统仿真 专业：自动化12-1 学号：1230130101 姓名：
一．分析系统性能 课程名称控制系统仿真实验名称分析系统性能时间8.29 地点3# 姓名蔡庆刚学号1230130101 班级自动化12-1 一．实验目的及内容： 1. 熟悉MATLAB软件的操作过程； 2. 熟悉闭环系统稳定性的判断方法； 3. 熟悉闭环系统阶跃响应性能指标的求取。 二．实验用设备仪器及材料： PC, Matlab 软件平台 三、实验步骤 1. 编写MATLAB程序代码； 2. 在MATLAT中输入程序代码，运行程序； 3.分析结果。 四．实验结果分析： 1.程序截图
得到阶跃响应曲线 得到响应指标截图如下
2.求取零极点程序截图 得到零极点分布图 3.分析系统稳定性 根据稳定的充分必要条件判别线性系统的稳定性最简单的方法是求出系统所有极点,并观察是否含有实部大于0的极点，如果有系统不稳定。有零极点分布图可知系统稳定。
二．单容过程的阶跃响应 一、实验目的 1. 熟悉MATLAB软件的操作过程 2. 了解自衡单容过程的阶跃响应过程 3. 得出自衡单容过程的单位阶跃响应曲线 二、实验内容 已知两个单容过程的模型分别为 1 () 0.5 G s s =和5 1 () 51 s G s e s - = + ，试在 Simulink中建立模型，并求单位阶跃响应曲线。 三、实验步骤 1. 在Simulink中建立模型，得出实验原理图。 2. 运行模型后，双击Scope，得到的单位阶跃响应曲线。 四、实验结果 1．建立系统Simulink仿真模型图，其仿真模型为
第一章控制系统及仿真概述 控制系统的计算机仿真是一门涉及到控制理论、计算数学与计算机技术的综合性新型学科。这门学科的产生及发展差不多是与计算机的发明及发展同步进行的。它包含控制系统分析、综合、设计、检验等多方面的计算机处理。计算机仿真基于计算机的高速而精确的运算，以实现各种功能。 第一节控制系统仿真的基本概念 1．系统： 系统是物质世界中相互制约又相互联系着的、以期实现某种目的的一个运动整体，这个整体叫做系统。 “系统”是一个很大的概念，通常研究的系统有工程系统和非工程系统。 工程系统有：电力拖动自动控制系统、机械系统、水力、冶金、化工、热力学系统等。 非工程系统：宇宙、自然界、人类社会、经济系统、交通系统、管理系统、生态系统、人口系统等。 2．模型： 模型是对所要研究的系统在某些特定方面的抽象。通过模型对原型系统进行研究，将具有更深刻、更集中的特点。 模型分为物理模型和数学模型两种。数学模型可分为机理模型、统计模型与混合模型。 3．系统仿真： 系统仿真，就是通过对系统模型的实验，研究一个存在的或设计中的系统。更多的情况是指以系统数学模型为基础，以计算机为工具对系统进行实验研究的一种方法。 要对系统进行研究，首先要建立系统的数学模型。对于一个简单的数学模型，可以采用分析法或数学解析法进行研究，但对于复杂的系统，则需要借助于仿真的方法来研究。 那么，什么是系统仿真呢？顾名思义，系统仿真就是模仿真实的事物，也就是用一个模型（包括物理模型和数学模型）来模仿真实的系统，对其进行实验研究。用物理模型来进行仿真一般称为物理仿真，它主要是应用几何相似及环境条件相似来进行。而由数学模型在计算机上进行实验研究的仿真一般则称为数字仿真。我们这里讲的是后一种仿真。 数字仿真是指把系统的数学模型转化为仿真模型，并编成程序在计算机上投入运行、实验的全过程。通常把在计算机上进行的仿真实验称为数字仿真，又称计算机仿真。
昆明理工大学电力工程学院学生实验报告 实验课程名称：控制系统仿真实验 开课实验室：年月日
实验一 电路的建模与仿真 一、实验目的 1、了解KCL 、KVL 原理； 2、掌握建立矩阵并编写M 文件； 3、调试M 文件，验证KCL 、KVL ； 4、掌握用simulink 模块搭建电路并且进行仿真。 二、实验内容 电路如图1所示，该电路是一个分压电路，已知13R =Ω，27R =Ω，20S V V =。试求恒压源的电流I 和电压1V 、2V 。 I V S V 1 V 2 图1 三、列写电路方程 （1）用欧姆定律求出电流和电压 （2）通过KCL 和KVL 求解电流和电压
四、编写M文件进行电路求解（1）M文件源程序 （2）M文件求解结果 五、用simulink进行仿真建模（1）给出simulink下的电路建模图（2）给出simulink仿真的波形和数值
六、结果比较与分析
实验二数值算法编程实现 一、实验目的 掌握各种计算方法的基本原理，在计算机上利用MATLAB完成算法程序的编写拉格朗日插值算法程序，利用编写的算法程序进行实例的运算。 二、实验说明 1．给出拉格朗日插值法计算数据表； 2．利用拉格朗日插值公式，编写编程算法流程，画出程序框图，作为下述编程的依据； 3．根据MATLAB软件特点和算法流程框图，利用MATLAB软件进行上机编程； 4．调试和完善MATLAB程序； 5．由编写的程序根据实验要求得到实验计算的结果。 三、实验原始数据 上机编写拉格朗日插值算法的程序，并以下面给出的函数表为数据基础，在整个插值区间上采用拉格朗日插值法计算(0.6) f，写出程序源代码，输出计算结果： 四、拉格朗日插值算法公式及流程框图
南京工程学院 通信工程学院 实验报告 课程名称光纤通信_________ 实验项目名称光纤通信实验_______ 实验学生班级通信（卓越）131_____ 实验学生姓名吴振飞_____ _____ 实验学生学号 208130429_________ 实验时间2016.6.15___ 实验地点信息楼C413_______ 实验成绩评定 ______________________ 指导教师签字 ______________________ 2016年 6月 19日
目录 实验一半导体激光器P-I特性测试实验 (1) 一、实验目的 (1) 二、实验仪器 (1) 三、实验原理 (1) 四、实验内容 (2) 五、实验步骤 (2) 六、注意事项 (2) 七、思考题 (3) 实验二光电探测器特性测试实验 (3) 一、实验目的 (3) 二、实验仪器 (3) 三、实验原理 (3) 四、实验内容 (4) 五、实验步骤 (4) 六、注意事项 (4) 实验三电话光纤传输系统实验 (4) 一、实验目的 (4) 二、实验内容 (5) 三、预备知识 (5) 四、实验仪器 (5) 五、实验原理 (5) 六、注意事项 (6) 七、实验步骤 (6) 九、思考题 (6)
实验一半导体激光器P-I特性测试实验 一、实验目的 学习半导体激光器发光原理和光纤通信中激光光源工作原理；了解半导体激光器平均输出光功率与注入驱动电流的关系；掌握半导体激光器 P(平均发送光功率) -I(注入电流) 曲线的测试方法。 二、实验仪器 1、ZYE4301G 型光纤通信原理实验箱 1 台 2、光功率计1 台 3、FC/PC-FC/PC 单模光跳线 1 根 4、万用表(自带) 1 台 5、连接导线 20 根 三、实验原理 半导体激光二极管(LD) 或简称半导体激光器，它通过受激辐射发光，(处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。) 是一种阈值器件。由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率(≥10mW) 辐射，而且输出光发散角窄(垂直发散角为 30~50°，水平发散角为 0~30° )，与单模光纤的耦合效率高(约 30%~50%)，辐射光谱线窄(Δλ =0.1~1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz) 直接调制，非常适合于作高速长距离光纤通信系统的光源。 对于线性度良好的半导体激光器，其输出功率可以表示为ηω (1-1) Pe=)(2thDIIq ?η其中intintaaamirmirD+=ηη，这里的量子效率ηint，表征注入电子通过受激辐射转化为光子的比例。在高于阈值区域，大多数半导体激光器的ηint接近于 1。 1-1 式表明，激光输出功率决定于内量子效率和光腔损耗，并随着电流而增大，当注入电流I>Ith时，输出功率与I成线性关系。其增大的速率即P-I曲线的斜率，称为斜率效率 dPη2DeqdIηω= (1-2) P-I特性是选择半导体激光器的重要依据。在选择时，应选阈值电流Ith尽可能小， Ith对应P值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，而且不易产生光信号失真。并且要求P-I曲线的斜率适当。斜率太小，则要求驱动信号太大，给驱动电路带来麻烦; 斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。将开始出现净增益的条件称为阈值条件。一般用注入电流值来标定阈值条件，也即阈值电流Ith，当输入电流小于Ith时，其输出光为非相干的荧光，类似于LED发出的光，当电流大于Ith
电工电子综合实验1--裂相电路仿真实验报告格-2
电子电工综合实验论文 专题：裂相（分相）电路院系：自动化学院专 业：电气工程及其自动化姓名：小格子 学号： 指导老师：徐行健
裂相（分相）电路 摘要: 本实验通过仿真软件Mulitinism7 ，研究如何将一个单相的交流分裂成多相交流电源的问题。用如下理论依据：电容、电感元件两端的电压和电流相位差是90 度，将这种元件和与之串联的电阻当作电源，这样就可以把单相交流源分裂成两相交流电源、三相电源。同时本实验还研究了裂相后的电源接不同的负载时电压、功率的变化。得到如下结论： 1.裂相后的电源接相等负载时两端的电压和负载 值成正相关关系； 2.接适当的负载，裂相后的电路负载消耗的功率将远 大于电源消耗的功率； 3.负载为感性时，两实验得到的曲线差别较小，反 之，则较大。 关键词：分相两相三相负载功率阻性容性感性引言根据电路理论可知，电容元件和电感元件最容易改变交流电的相位，又因它们不消耗能量，可用 裂相（分相）电路研究设计 作裂相电路的裂相元件。所谓裂相，就是将适当的电容、
电感与三相对称负载相配接，使三相负载从单相电源获得三相对称电压。而生活和工作中一般没有三相动力电源，只有单相电源，如何利用单相电源为三相负载供电，就成了值得深入研究的问题了。正文 1.实验材料与设置装备 本实验是理想状态下的实验，所有数据都通过在电路专用软件Multisim 7中模拟实验测得的；所有实验器材为（均为理想器材） 实验原理： （1）.将单相电源分裂成两相电源的电路结构设计 把电源U1分裂成U1和U2输出电 压，如下图所示为RC桥式分相电压原理， 可以把输入电压分成两个有效值相等，相位 相差90度的两个电压源。 上图中输出电压U1和U2与US之比为
控制系统数字仿真实验报告 班级：机械1304 姓名：俞文龙 学号： 0801130801
实验一数字仿真方法验证1 一、实验目的 1.掌握基于数值积分法的系统仿真、了解各仿真参数的影响； 2.掌握基于离散相似法的系统仿真、了解各仿真参数的影响； 3.熟悉MATLAB语言及应用环境。 二、实验环境 网络计算机系统（新校区机电大楼D520），MATLAB语言环境 三实验内容 （一）试将示例1的问题改为调用ode45函数求解，并比较结果。 实验程序如下； function dy = vdp(t,y) dy=[y-2*t/y]; end [t,y]=ode45('vdp',[0 1],1); plot(t,y); xlabel('t'); ylabel('y');
（二）试用四阶RK 法编程求解下列微分方程初值问题。仿真时间2s ，取步长h=0.1。 ?????=-=1 )0(2y t y dt dy 实验程序如下: clear t0=0; y0=1; h=0.1; n=2/h; y(1)=1; t(1)=0; for i=0:n-1 k1=y0-t0^2; k2=(y0+h*k1/2)-(t0+h/2)^2; k3=(y0+h*k2/2)-(t0+h/2)^2;
k4=(y0+h*k3)-(t0+h)^2; y1=y0+h*(k1+2*k2+2*k3+k4)/6; t1=t0+h; y0=y1; t0=t1; y(i+2)=y1; t(i+2)=t1; end y1 t1 figure(1) plot(t,y,'r'); xlabel('t'); ylabel('y'); （三）试求示例3分别在周期为5s的方波信号和脉冲信号下的响应，仿真时间20s，采样周期Ts=0.1。
EDA 工 具 训 练 实 训 报 告 学院：电气与控制工程学院 班级：自动化1201 姓名： 学号：
实验1：三相电路仿真 一．电路设计及功能介绍 三相电路是一种特殊的交流电路，由三相电源、三相负载和三相输电线路组成。世界上电力系统电能生产供电方式大都采用三相制。三相电路由三相交流电源供电，三相交流电源指能够提供3个频率相同而相位不同的电压或电流的电源，三相发电机的各相电压的相位互差120°。三相电路有电源和负载Y连接和△连接等连接方式，本次仿真采用Y--Y连接。 二．三相电路电路分析 1.三相对称负载Y--Y连接。图1-1为其电路仿真。 图1-1.三相电路对称负载仿真 线电流（相电流）/A 相电压/v 负载电压/v 中性线电流/uA 2.2 381.077 220.015 8.277 表1-1 三相电路对称负载仿真各项数据 2.去掉中性线后三相对称负载电路仿真，如图1-2.
图1-2去掉中性线后.三相电路对称负载仿真 线电流（相电流）/A 相电压/v 负载电压/v 2.2 381.077 220.015 表1-2去掉中性线后三相电路对称负载仿真各项数据 3.改变三相对称负载的大小，如图1-3. 图1-3改变三相对称负载后三相电路对称负载仿真各项数据 线电流（相电流）/A 相电压/v 线电压/v 4.4 381.077 220.015 表1-3 改变三相对称负载后三相电路对称负载仿真各项数据 4.三相负载三角形联结的电路仿真
图1-4.三相电路△负载仿真 线电压（相电压）/v 线电流/A相电流/A 381.069 6.6 3.811 表1-4.三相电路△负载仿真各项数据 本实验包括四个部分，一是三相对称负载Y--Y接法，二是去掉一中的中性线，通过一和二的对比可以得出三相电路中中性线的作用，三改变了对称负载的大小，可以得出负载大小对各项数值的影响，四十三相对称负载Y--△接法，通过四与一二三的对比，可以发现△负载与Y负载的不同。 通过对比以上各组实验及数据，可以得到： 1.在Y--Y三相对称负载电路中，中性线上电流几乎为零，中性线不起作用。 2.三相对称负载变化会引起线电流变化，其他不变。 3.负载Y接法中，线电流等于相电流，负载对称，线电压是相电压的1.73倍。 4.负载△接法中，线电压等于相电压，负载对称，线电流是相电流的1.73倍。 三．总结与展望 世界上电力系统电能生产供电方式大都采用三相制。说明三相电路在实际生产生活中具有重要意义。对于我们电类专业的学生，将来如果从事与专业相关的工作，供电是基础，所以我们要研究三相电路，研究它各方面特点，熟练掌握Y 接法和△接法。通过本次试仿真实验，加深了我们对三相电路的了解，为将来研究和运用三相电路打下了基础。 实验二：RLC串联谐振 一．电路设计及功能介绍： 电路原理：当ωL-1/ωC=0时，电路中的电流与激励电压同相，电路处于谐
