北航网络教育-《电力系统分析》开卷考试考前试题与答案(三) 一、 简答题 1. 循环功率是如何定义的？ 在两端电压不相等的两端供电网络中，各线段中流通的功率可看作是两个功率分量的叠加。其一为两端电压相等时的功率；另一为取决于两端电压的差值dU 和环网总阻抗的功率，称循环功率。 2. 简述电力系统稳态运行的基本要求? 答：三相电力系统满足统经济性运行的要求，每一台发电机的输出必须接近于预先设定值；必须确保联络线潮流低于线路热极限和电力系统稳定极限；必须保持某些中枢点母线上的电压水平在容许范围内，必要时用无功功率补偿计划来达到； 区域电网是互联系统的一部分，必须执行合同规定的输送至邻网的联络线功率计划； 用故障前的潮流控制策略使事故扰动效应最小化。 3. 试说明潮流计算中如何对节点进行分类？其特点如何？ 答: 1）平衡节点，一般一个系统只有一个平衡节点。在潮流分布算出以前，网络中的功率损耗是未知的，因此，至少有一个节点的有功功率P 和无功功率Q 不能给定。另外必须选定一个节点，制定其电压相角为零，作为其它节点电压相位的参考，这个节点叫基准节点。为了计算方便，常将平衡节点和基准节点设在同一个节点上。平衡节点是电压参考节点，该母线的11U δ∠是给定值，作为输入 数据，典型取标幺值1.00∠o 。潮流程序计算P 1和Q 1。因为平衡节点的P 、Q 事先 无法确定，为使潮流计算结果符合实际，常把平衡节点选在有较大调节裕量的发电机节点，潮流计算结束时若平衡节点的有功功率、无功功率和实际情况不符，就要调整其他节点的边界条件以使平衡节点的功率满足实际允许范围。2）PQ 节点，P i 和Q i 是输入数据。这类节点的有功功率P i 和无功功率Q i 是给定的，潮流计算程序计算节点电压幅值U i 和相角i δ。负荷节点和无功功率注入的联络节点都属于这类节点。有些情况下，系统中某些发电厂送出的功率在一定时间内为固定时，该发电厂母线也可以作为PQ 节点。在一个典型的潮流程序中绝大多数母线作为PQ 节点。3）PU 节点（电压控制母线），P i 和U i 是输入数据。这类节点的有功功率P i 和节点电压幅值U i 是给定的，潮流程序计算节点的无功功率Q i 和电
实验一 带传动性能分析实验 一、实验目的 1、了解带传动试验台的结构和工作原理。 2、掌握转矩、转速、转速差的测量方法，熟悉其操作步骤。 3、观察带传动的弹性滑动及打滑现象。 4、了解改变预紧力对带传动能力的影响。 二、实验内容与要求 1、测试带传动转速n 1、n 2和扭矩T 1、T 2。 2、计算输入功率P 1、输出功率P 2、滑动率ε、效率η。 3、绘制滑动率曲线ε—P 2和效率曲线η—P 2。 三、带传动实验台的结构及工作原理 传动实验台是由机械部分、负载和测量系统三部分组成。如图1-1所示。 1直流电机 2主动带轮 3、7力传感器 4轨道 5砝码 6灯泡 8从动轮 9 直流发电机 10皮带 图1-1 带传动实验台结构图 1、机械部分 带传动实验台是一个装有平带的传动装置。主电机1是直流电动机，装在滑座上，可沿滑座滑动，电机轴上装有主动轮2，通过平带10带动从动轮8，从动轮装在直流发电机9的轴上，在直流发电机的输出电路上，并接了八个灯泡，每个40瓦，作为发电机的负载。砝码通过尼龙绳、定滑轮拉紧滑座，从而使带张紧，并保证一定的预拉力。随着负载增大，带的受力增大，两边拉力差也增大，带的弹性滑动逐步增加。当带的有效拉力达到最大有效圆周力时，带开始打滑，当负载继续增加时则完全打滑。 2、测量系统 测量系统由转速测定装置和扭矩测量装置两部分组成。 （1）转速测定装置 用硅整流装置供给电动机电枢以不同的端电压实现无级调速，转动操纵面板上“调速”旋钮，即可实现无级调速，电动机无级调速范围为0～1500r/min ；两电机转速由光电测速装置测出，将转速传感器（红外光电传感器）分别安装在带轮背后的“U ”形糟中，由此可获得转速信号，经电路处理即可得到主、从动轮上的转速n 1、n 2。 （2）扭矩测量装置 电动机输出转矩1T (主动轮转矩)、和发电机输入转矩2T (从动轮转矩)采用平衡电机外壳（定子）的方法来测定。电动机和发电机的外壳支承在支座的滚动轴承中，并可绕转子的轴线摆动。当电动机通过带传动带动发电机转动后，由于受转子转矩的反作用，电动机定子将向转子旋转的相反方向倾倒，发电机的定子将向转子旋转的相同方向倾倒，翻转力的大小可通过力传感器测得，经过计算电路计算可得到作用于电机和发电机定子的转矩，其大小与主、从动轮上的转矩1T 、2T 相等。
2018年北航科学与技术教育（045117）考试科目、招生人数、参考书目、 复习指导 一、招生信息 所属学院：人文社会科学学院 招生人数：25 所属门类代码、名称：教育学[04] 所属一级学科代码、名称：教育硕士[0451] 二、研究方向： 01不区分研究方向 三、初试考试科目： ①101思想政治理论 ②204英语二 ③333教育综合 ④911材料综合或921通信类专业综合或933控制工程综合或942机械设计综合或951力学基础或961计算机基础综合或971机械工程专业综合 四、参考书目 911材料综合 《物理化学》高等教育出版社傅献彩 《材料现代分析测试方法》北京理工大学出版社，2006 王福耻主编 《材料科学基础》上海交大出版社胡赓祥 , 蔡珣 , 戎咏 921通信类专业综合 《电子电路基础》（第二版）高等教育出版社张凤言 《模拟电子技术基础》（第四版）高等教育出版社华成英、童诗白 《电磁场与电磁波》（二——四、六、七、十、十一章）高等教育出版社（2008）苏东林《电磁场理论学习辅导与典型题解》电子工业出版社（200509）苏东林等
《信号与系统》高等教育出版社（2011年1月第一版）熊庆旭、刘锋、常青 933控制工程综合 《自动控制原理》高等教育出版社程鹏主编 《数字电子技术基础》（2007年二月第一版）北京航空航天大学出版社胡晓光主编或《数字电子技术基础》（2001第四版）高等教育出版社阎石主编 942机械设计综合 面向21世纪课程教材《材料力学》Ⅰ、Ⅱ高等教育出版社单辉祖编 《机械设计基础》下册（2007年第二版）北京航空航天大学出版社吴瑞祥主编 951力学基础 《理论力学》高等教育出版社 (2009-12出版)。谢传锋、王琪、程耀等 《静力学》高等教育出版社谢传锋 《动力学》高等教育出版社谢传锋 《材料力学I》高等教育出版社出版（第三版）单辉祖 《材料力学II》高等教育出版社出版（第三版）单辉祖 961计算机基础综合 《数据结构教程》（第二版，第三次印刷〕北航出版社唐发根著 图像工程（上册）图像处理（第2版）清华大学出版社张毓晋编著 数据库系统概论（第四版）高等教育出版社王珊萨师煊著 971机械工程专业综合 ?动力学?高等教育出版社谢传锋 ?机械原理?科学出版社2010年出版郭卫东 《机械原理教学辅导与习题解答》科学出版社2010年出版郭卫东 ?机械设计基础下册?（25-34章）北京航空航天大学出版社吴瑞祥等 《机械设计》北京航空航天大学出版社王之栎、马纲、陈心颐编 ?自动控制原理?第四版1-6章科学出版社出版胡寿松（或?自动控制原理?1-6章）（中央广播电视大学出版社出版）（孙虎章） 五、复习指导 1、参考书的阅读方法

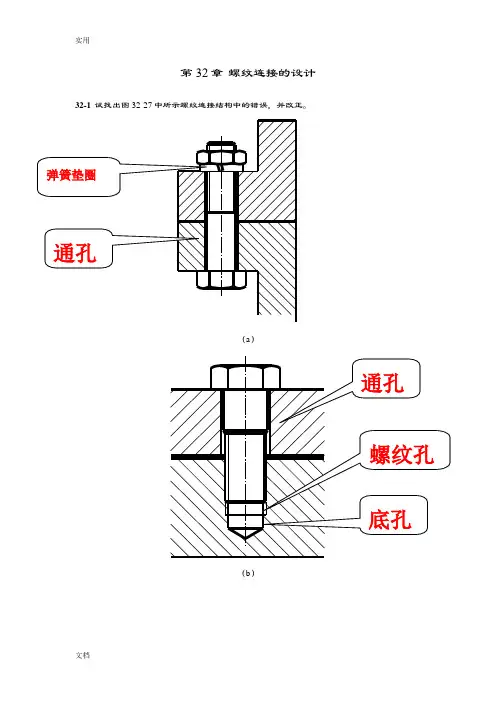

第32章螺纹连接的设计32-1试找出图32-27中所示螺纹连接结构中的错误，并改正。 （a） （b）
（c） （d） 图32-27 32-13有一刚性凸缘联轴器，用材料为Q235的普通螺栓连接以传递转矩T，现欲提高其传递的转矩，但限于结构不能增加螺栓的直径和数目，试提出三种能提高联轴器传递转矩的方法。 答：①可以适当增加结合面的数量；
②可以适当增加预紧力； ③可以适当增加接合面的粗糙度，以提高摩擦因数。 （如果第1种，不能实现，可以增加结合面数量） 32-26图32-43为由两块边板和一块承重板焊成的龙门起重机导轨托架，两块边板各用4个螺栓与工字钢相连接，托架所受载荷随吊重量不同而变化，其最大载荷为20kN。试确定应采用哪种连接类型，并计算出螺栓直径。 图32-43 解：根据托架的结构，可以采用普通螺栓连接或铰制孔螺栓连接。 （1）采用普通螺栓连接 螺栓组受横向载荷：kN F R 20 = 旋转力矩：m N m N L F T R ? = ? ? = ? =6000 300 20 ①在横向载荷 R F作用下，各螺栓所受预紧力，由公式（32-23），取12 .0 ,2.1= = f f kμ，8 ,1= =z m可得 kN kN mz F k F s R f25 8 1 12 .0 20 2.1 1 '= ? ? ? = = μ
② 在旋转力矩作用T 下，各螺栓所受预紧力，由公式（32-27）可得 kN kN r T k F z i i s f 71.702 75812.060002.11 2'=???= = ∑=μ 其中mm mm r r r 2751501502 1 22821=+= === (此题应该采用你第一次的方法，只是21F F F '+'=')，因为预紧力的方向为轴向方向，直接相加 从图32-43（b ）可知，各螺栓所受合预紧力为 kN kN kN F F F F F 14.90135cos 71.7025271.7025135cos 222'2'12 '22'1'=???-+=-+= 选取螺栓强度等级为10.9级，可得MPa s 900=σ，取螺栓连接的安全系数5.1][=S ，则螺栓材料的许用应力MPa MPa S s 6005.1/900]/[][===σσ，则所需的螺栓危险剖面的直径为 mm mm F d 78.15600 14.31014.903.14][3.143 '=????=?=σπ 按GB169-81，选用M16的螺栓。 （请用下面的方法计算一下，看看结果）结果差距很大 先把横向力合成，得到最大的横向力，然后用（32-23），计算预紧力。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 在横向载荷20kN 的作用下，各螺栓所受的横向力为 kN kN z F F R R 5.28 20'=== 在旋转力矩T 的作用下，各螺栓所受横向力为 kN kN r T k F F z i i f s R 49.82 75860002.11 '2' =??= = =∑=μ
数字电子技术基础(A 卷)（无答案） 一． 解答下列问题（共40分，每小题5分） 1. 十进制数 X = 117，其ASCII 码表示为： 。 在8位机器中，[X]补 = ，[-X]补 = 。 2. 已知逻辑函数：()F A C BC A B CD =+++，直接用反演规则写出其反函数和对偶函数。 3. 用卡诺图化简逻辑函数∑∑+=)15,1013,8,2,1()14,12,7,6,0(44d m F 4. 用OC 门驱动发光二极管电路如图，若V F =2V ，I F =20mA ，试完善电路并计算电阻R=? 5. 画出图示电路的输出波形 6. 主-从JK 触发器，已知CP 、J 、K 信号波形如图示，画出输出波形（初始状态为0）。 A B C Y Y A B C & E n
7. 分析函数 F AB ABC =+ 所组成的电路存在何种险象。 8. 图示电路中触发器： 建立时间 t su = 20ns ， 保持时间 t h = 5ns ， 传输迟延时间t pdcp-Q,/Q = 30ns ， 门G 迟延t pd G = 10ns ， 时钟脉冲F max = ? 二． 逻辑函数 (,,)F A B C ABC BC AC =++（本题共14分，每小题7分） 1. 用3-8译码器及适当门电路实现。 2. 用“四选一”数据选择器及适当门电路实现。 CP J K Q D Q CP CK G
三． 分析下列电路所实现的逻辑功能（本题共16分，每小题8分） 1. 由2-5-10进制异步计数器构成的电路。 2. 由74LS163构成计数器电路。 四． 某同步时序系统的原始状态表如图示（本题15分） 1. 用隐含表法化简； 2. 自然序编码； 3. 用JK 触发器及适当门设计电路； 4. 检查是否可以自启动。 CP Q A Q B Q C Q D CK 1 CK 2 R D X Qn 0 1 A B/0 A/1 B C/0 A/0 C C/0 B/0 D E/0 D/1 E C/0 D/0 P Q A Q B Q C Q D T PC A B C D L P Q A Q B Q C Q D T PC A B C D L “1” “1”
942 机械设计综合考试大纲（2011版） 一、总体要求 1、《材料力学》要求对工程设计中有关构件的强度、刚度、稳定性等有明确 的认识，掌握材料力学的基本概念、基本定律及必要的基础理论知识，并具备综合运用材料力学知识解决和分析实际问题的能力。 2、《机械设计基础》要求考生掌握通用机械零部件工作能力设计和结构设计 的基本知识、基本理论与基本方法，具有运用基本知识、基本理论与基本方法解决实际问题的能力。 二、考试内容及范围 2.1 材料力学（70％，105分） 1、绪论：了解材料力学的任务与研究对象及基本假设，杆件变形的基本形式，掌握内力，截面法，应力，应变，弹性模量，泊松比的概念，掌握剪应力互等定理，胡克定律，剪切虎克定律。 2、轴向拉压应力与材料的力学性能：掌握拉压杆横截面与斜截面上的轴力与应力计算；掌握圣维南原理，掌握拉压杆的强度条件，材料在常温、静荷下的拉、压力学性能；了解应力集中的概念。 3、轴向拉压变形：掌握拉压杆的变形与叠加原理，桁架的节点位移；掌握拉压与剪切应变能概念；会求解简单拉压静不定问题；了解热应力和初应力概念。 4、扭转：掌握圆截面轴的扭转剪应力计算；掌握极惯性矩与抗扭截面模量，扭转强度条件，圆轴扭转变形，扭转刚度条件；会求解简单扭转静不定问题；了解非圆截面的扭转。 5、弯曲内力：掌握平面弯曲内力概念；能够计算较复杂受载下的内力，会利用载荷集度、剪力和弯矩间的微分关系画内力图。 6、弯曲应力：掌握弯曲正应力公式及其推导，弯矩和挠度曲线曲率半径的关系，抗弯截面模量，抗弯刚度。掌握梁的强度计算过程。了解弯曲剪应力、提高梁弯曲强度的一些措施。
7、弯曲变形：掌握挠度和转角的概念、计算梁的挠度和转角的积分法、叠加法。理解挠曲线的近似微分方程的推导过程，掌握梁的刚度条件，简单超静定梁的解法。 8、应力、应变状态分析: 理解平面应力状态下的应力、应变分析，掌握主应力和主平面的概念，掌握平面应力状态分析的解析法和图解法。掌握广义虎克定律；掌握Ｅ、Ｇ、 关系。 9、复杂应力状态下的强度问题：掌握强度理论概念；掌握常用的四个强度理论；了解强度理论的应用；掌握弯扭组合时的应力和强度计算弯扭拉(压)组合时的应力和强度计算。 10 、压杆的稳定性：理解弹性平衡稳定性的概念。掌握细长杆临界载荷的欧拉公式；掌握压杆稳定性校核；了解提高压杆稳定性的措施。 11、疲劳与断裂：掌握交变应力与疲劳破坏、应力比、S-N曲线、持久极限的概念，了解提高疲劳强度的主要措施。 12、应力分析的实验方法：了解常用实验应力分析方法（电测和光弹）的原理和方法。 2.2机械设计基础（机设30％，45分） 1.掌握轴的类型、失效形式及设计要求；了解轴的常用材料、结构设计应考虑的问题和提高轴强度的措施；掌握轴的受力分析方法并可利用相当弯矩法进行轴的强度计算以及刚度计算；能够根据各种具体应用场合进行轴的结构设计。 2.了解齿轮传动机构的特点、应用及类型；了解齿轮传动五种失效形式的特点、形成机理及预防或减轻损伤的措施；熟练掌握齿轮传动的受力分析；理解载荷系数的意义及影响因素；掌握直齿、斜齿圆柱齿轮传动的齿面接触疲劳强度计算和齿根弯曲疲劳强度计算的基本理论、公式中各参数和系数的意义及确定方法。 3.了解摩擦的种类及其性质；了解滑动轴承的类型和结构特点；熟练掌握非流体摩擦滑动轴承的设计方法。
机械设计基础 ——轴的结构设计改错一、指出图中结构不合理之处，并改正。 1、 答案： 1）左端轴承处的弹性挡圈去掉。 2）右端轴承处轴肩过高，应改为低于轴承内圈。 3）齿轮右端用轴套固定，与齿轮配合的轴头长度应小短于齿轮轮毂宽度。 4）左端轴承处应有越程槽。 5）联轴器没固定，左端应改为轴肩固定。 6）右端轴承改为轴套定位。 7）与齿轮配合处的键槽过长，应短于其轮毂宽度。 8）齿轮应改为腹板式结构。 9) 将联轴器的周向固定，改为键联接。 2、
主要结构错误： 1）与齿轮处键槽的位置不在同一母线上；2）端盖孔与轴径间无间隙； 3）左轴承端盖与箱体间无调整密封垫片；4）轴套超过轴承内圈定位高度； 5）三面接触，齿轮左侧轴向定位不可靠；6）键顶部与齿轮接触； 7）无挡油盘； 8）两轴承端盖的端面处应减少加工面。3、
1）轴承内外圈剖面线方向不一致，应改为方向一致； 2）左端轴承用轴肩定位，且轴肩不高于轴承内圈； 3）齿轮没有轴向固定，改为左端用轴环，右端用轴套固定；4）与左端轴承配合的轴段上应有砂轮越程槽； 5）联轴器没有轴向定位，应必为用轴肩定位； 6）右端轴承改为加大定位和固定，且低于轴承内圈； 7）与齿轮配合的轴段应有键槽； 8）齿轮改为腹板式结构性 9）轴的右端键槽过长，改为短于联轴器的孔的长度。 4、 答案： 1）左边轴肩高于轴承内圈； 2）与齿轮配轴段太长，齿轮轴向未定位； 3）齿轮与轴承间缺套筒； 4）右边轴肩过高超过轴承内圈； 5）右端盖与轴接触； 6）右端盖处缺少密封圈； 7）皮带轮周向定位缺键槽；； 8）皮带轮孔未通。
答案： 此轴系有以下6个方面13处错误： 1）轴承类型配用不合适： 左轴承为角接触轴承，角接触轴承不能单个使用； 2）转动件与静止件直接接触： 轴身与右端盖之间无间隙； 3）轴上零件未定位、未固定： 套筒未可靠的固定住齿轮； 联轴器轴向未固定； 联轴器周向未固定； 4）工艺不合理： 轴外伸端无轴肩，轴承不易装； 装轴承盖箱体的加工面与非加工面没有分开； 轴承与轴承座之间无调整垫片，轴承的轴向间隙无法调整； 轴上的键槽过长； 左轴承处轴肩过高，轴承无法拆卸； 5）润滑与密封问题： 轴承脂润滑而无挡油环； 端盖上无密封件； 6）制图投影错误 箱体孔投影线未画
实验一皮带传动实验 1. 实验目的 1.1了解皮带传动的弹性滑动和打滑现象。 1.2 作出皮带传动的滑动曲线和效率曲线。 1.3 分析影响皮带传动拉力的因素。 1.4 了解测定转矩、转速的确方法。 2. 实验设备及原理 2.1 实验台机构原理 1 2 3 4 5 6 7 8 9 10 11 12 13 图1 实验台机械结构 1 滑轮 2 牵引绳 3 主动直流电机 4 主动带轮 5 传动带6被动直流电机
7 从动带轮8 砝码9 拉簧10 浮动支座11 拉力传感器12 固定支座13 面板 主要有二台直流电机组成，一台为原动机，另一台为负载的发电机，对发电机，每按一下“加载”键即并上一个电阻，使发电机负载逐渐增大，电枢电流也逐渐增大，随之电磁转矩也增大，实现了负载的改变。 原动机的机座为浮动结构，（滚动滑槽），与牵引钢丝绳、定滑轮、砝码一起组成预拉力机构，改变砝码大小，可调整带传动的预拉力F0。 如何测量主动电机转矩和从动电机转矩，两台直流电机均为悬挂支承，当传递载荷时，作用于电机定子上力T1、T2迫使拉钩作用于拉力传感器，（应变片式），传感器输出与T1、T2呈正比的电信号，然后送单片机数据处理。 测量主动带轮、被动带轮转速原理是采用红外光电传感器，分别安装于两个带轮背后的环行槽中，由红外光敏管接收红外光发出的光信号，由此可获得必要的转速信号。 2.2 电子测量系统 电子系统的结构框图如图2所示。 DCS-Ⅱ智能带传动实验台
图2 实验台电子测量系统框图 2.3. 皮带传动原理 2.3.1带传动的分析 2.3.1.1预拉力促使带与轮之间具有一定的摩擦力，使得轮子转动时带动皮带传动。 2.3.1.2 两皮带轮静止时，带两的拉力都等于预拉力F0。传动时，由于带与轮子表面间摩擦力的作用，带两边出现拉力差异，绕进主动轮和绕出被动轮的一边的拉力从F0增大到F1，绕出主动轮和绕进被动轮一边的拉力由F0减小到F2，F1作用的边称为紧边，F2作用的边称为松边。 设环行带的总长度不变，则紧边拉力的增量F1-F0应等于松边拉力的减少量，F0-F2 即F1-F0=F0-F2。 2.1 紧边与松边之差称为带传动的有效拉力，即圆周力F=F1-F2
机设答辩 1．（机械系统的总体设计包括哪些内容，设计原则有哪些？） 总体设计包括：对所拟定的设计方案进行必要的计算，如总传动比和各级传动比、各轴的受力、转矩、转速、功率等，并对执行机构和传动机构进行初步设计，进行分析比较，择优确定一个正确合理的设计方案，绘制传动装置和执行机构的总体方案简图。 设计原则包括：A创新原则 B 安全原则 C技术经济原则 D 工艺性原则 E 维护性原则 11. （工业生产中哪种类型的原动机用得最多？它有何特点？） 电动机用得最多，它具有效率高、价格低、选用方便等特点。 12. （如何根据工作机所需功率确定所选电动机的额定功率？工作机所需电动机的功率与电动机的额定功率关系如何？设计传动装置时采用哪一功率计算？） 先根据工作机所需功率确定工作机所需电动机的功率，再根据工作机所需电动机的功率确定电动机的额定功率，电动机的额定功率一般要略大于工作机所需电动机功率，设计传动装置时采用输出功率计算。 13. （电动机转速的高低对设计方案有何影响？） 转速高，电动机质量小，价格便宜，但总传动比大，传动装置外廓尺寸大，结构不紧凑，制造成本高，转速低则相反。 14. （机械装置的总效率如何计算？确定总效率时要注意哪些问题？） 传动装置总效率=电动机效率×V带传动效率×齿轮传动效率×滚动轴承效率的n次方×输送带传动效率 15. （分配传动比的原则有哪些？传动比的分配对总体方案有何影响？工作机计算转速与实际转速间的误差应如何处理？ 展开式二级圆柱齿轮减速器传动比一般推荐按i1=(1.3~1.4) i2分配；同轴式二级减速器可取i1约等于 i2。 总传动比的实际值与设计要求值的允许误差为3%~5% 16. （传动装置中各相邻轴间的功率、转速、转矩关系如何？） 可参见表2-7 17. （传动装置中同一轴的输入功率与输出功率是否相同？设计传动零件或轴时采用哪个功率？）
《机械设计基础》实验 实验归属：课内实验 课程编码：0BH01207 课程性质：专业基础课 实验学时：8 适用专业：工业工程 一、实验教学的地位、任务及作用 实验教学是本课程教学体系的重要组成部分，是对学生进行科学试验训练、使学生对所学理论知识强化音响、深化理解并从中传授实用仪器设备、探索试验科学理论的基本方法。实验与工程实践教学，是培养学生实践能力和创新能力，提高学生综合素质的重要环节。 二、实验教学的目的及学生应达到的实验能力标准 通过实验课使学生获得实验技能和科研能力的基本训练，提高学生观察分析事物和动手解决问题的能力，使学生养成实事求是和严肃认真的科学作风，巩固、深化和验证课堂教学中掌握的机械设计基本理论和方法。 三、实验内容及基本要求 序号 实验项目名称 学 时 实验内容与要求 必开 / 选开 1 机构运动简图绘 制与结构认识实 验 2 绘制插齿机、小型冲床、油泵模型、摆动导杆机构、内燃机模型、 缝纫机的机针机构、缝纫机的脚踏驱动机构、缝鞋机的机针机构、 机车驱动机构等机构的机构运动简图，并计算自由度，分析机构 的运动，机构的组成，了解组成机构需要的各种结构。 必开 2 渐开线齿轮范成 实验 2 在一张图上，一半画标准齿轮的范成图，另一半画变位齿轮的范 成图；并计算所画的标准齿轮和变位齿轮的基本参数，并分析实 验结果。 必开 3 带传动实验 2 测定带传动主、从动轮的转速n1、n2，测定带传动主、从动轮的 转转矩T1、T2，绘制带传动的滑动率和效率随带传动负载的变化 测定带传动主、从动轮的转速曲线，分析带传动的涨紧力对这些 曲线的影响。 必开 4 轴系结构测绘与 分析实验 2 分析和测绘轴系模型，明确轴系结构设计需要满足的要求（固定 与定位要求，装拆要求，调整要求，加工工艺性要求等），画两种 轴系的结构装配图。 必开四、主要设备与器材配置 主要设备有用于测绘与分析的机构25个：缝纫机，插齿机，抛光机，牛头刨床，颚式 破碎机，机械手腕部机构，制动机构，急回简易冲床，步进输送机，假支膝关节机构，装订 机机构，铆机机构等；齿轮范成仪10个；插齿演示机一台 ；用于齿轮参数的测定与分析的 齿轮啮合对12个；机构运动参数测定实验台两台；机械原理陈列柜一套；带传动实验机三 台；拆装减速器8种：单级直齿圆柱齿轮减速器，单级斜齿圆柱齿轮减速器，单级直齿圆锥 齿轮减速器，双级同轴式圆柱齿轮减速器，双级展开式圆柱齿轮减速器，双级分流式圆柱齿
课堂测试与练习 一、概念题 1、机械是由哪几种组成的，各起什么作用？ 2、什么叫零件？什么叫构件？ 3、简述运动副的作用及其种类；每种运动副所具有的约束是 什么？ 4、什么是机构及其平面机构？平面机构具有确定运动的条件 是什么？ 5、四杆机构存在曲柄的条件是什么？ 6、简述三心定理，并证明。 7、试分析滚子半径的大小对凸轮实际轮廓线的影响； 8、渐开线有哪些重要性质？在研究渐开线齿轮啮合的哪些原 理时曾经用到这些性质？ 9、简述齿轮啮合基本定律，并证明。 10、试比较斜齿轮与直齿轮有什么不同？ 11、试推导直齿圆锥齿轮的当量齿轮； 12、什么是周转轮系？它的组成是什么？ 13、试证明棘轮机构的工作条件是φ>ρ； 二、计算自由度 1、计算压力机工作机构的自由度；
2、计算加药机构自由度，给出确定运动条件； 3、计算教学参考书P19 （题1-10 ）冲压机构的自由度，并 指出机构中复合铰链、局部自由度、虚约束； 三、已知一翻料机构，连杆长BC=400mm,连杆两个位置如图 所示（自己画），要求机架AD与B1C1平行，且在其下相距35mm，试设计四杆机构。 四、用反转法原理，确定图中凸轮从图示A点位置转过 60后
的压力角，并标在图上。（见教学参考书P52，题3-1图） 五、 设计尖顶对心移动从动件凸轮机构 已知：mm 35min =γ，mm h 20=，从动件的运动规律如下：当凸轮以等角速度1ω顺时针旋转ο90时，从动件以等加速度等减速运动；当凸轮自ο90转到ο180时，从动件停止运动；当凸轮自ο180转到ο270时，从动件以等速回原处；当凸轮自ο270转到ο360时，从动件又停止不动。 六、 设计一曲柄摇杆机构 已知摇杆mm CD 290=，摇杆两极限位置的夹角ο32=ψ，行程速度变化系数25.1=K 。若曲柄mm AB 75=，求连杆BC 和机架长度AD 。 七、 已知：一对外啮合标准直齿圆柱齿轮的参数为 25.0,1,20,2,120,2421======**c h mm m Z Z a οα，试求其传动比12i 、 两轮的分度圆直径、齿顶圆直径、全齿高、标准中心距及分度圆齿厚和齿槽宽。 八、 图示的吊车起升传动机构，已知： 110,67,19321===Z Z Z ，87,36,15654===Z Z Z 。电动机1m 和2m 的角速度s rad /6.6121==ωω。试计算两台电动机同时工作以及一台停止工作时，与系杆H 相固联的卷筒7的角速度?7==H ωω
《操作系统》试卷 一、名词解释题（每题5分，共25分） 1、原语 2、快表 3、设备无关性 4、临界资源 5、文件系统 二、判断题（每题1分，共5分） 1、临界区的执行不能被中断。（） 2、资源顺序分配法破坏了死锁发生的循环等待必要条件。（） 3、对磁盘进行磁头调度的目的是为了缩短寻道时间。（） 4、采用页式存储管理时，重定位的工作是由用户完成的。（） 5、与设备相关的中断处理过程由设备驱动程序完成。（） 三、简答题（每题5分，共20分） 1、进程的含义是什么？如何构造和描述进程？ 2、什么是死锁？产生死锁的必要条件是什么？ 3、什么是开中断？什么是关中断？ 4、分页存储管理中有哪几种常用的页面置换算法？ 四、银行家算法（10分） 在银行家算法中，若出现以下资源分配情况： 进程资源最大需求已分配资源 P0 7,5,3 0,1,0 P1 3,2,2 2,1,0 P2 9,0,2 3,0,2 P3 2,2,2 2,1,1 P4 4,3,3 0,0,2
系统剩余资源数量：（3,2,2）。 （1）该状态是否安全（给出详细的检查过程）？ （2）若系统剩余资源数量为（3,1,0），系统是否安全？若系统处于安全状态，请给出安全序列；若系统处于不安全状态，请说明原因。 五、设备管理（10分） 设某计算机系统有一块CPU、一台输入设备、一台打印机。现有两个程序同时进入就绪状态，进程A先得到CPU运行，进程B后运行。进程A的运行轨迹为：计算50ms，打印信息100ms，再计算50ms，打印信息100ms，结束。进程B的运行轨迹为：计算50ms，输入数据80ms，再计算100ms，结束。试画出它们的时序关系图，并说明： （1）开始运行后，CPU有无空闲等待？若有，在哪段时间内等待？计算CPU的利用率。 （2）进程A运行时有无等待现象？若有，在什么时候发生等待现象？ （3）进程B运行时有无等待现象？若有，在什么时候发生等待现象？ 六、进程同步（15分） 桌子上有一只盘子，每次只能放入或者取出一个水果。现有许多苹果与橘子。一家4口人各行其职。爸爸专向盘子中放入苹果，妈妈专向盘子中放橘子，儿子专等吃盘子中的橘子，女儿专等吃盘子中的苹果。请用P操作, V操作来实现4人之间的同步算法。 七、存储管理（15分） 在分页虚拟存储管理系统中，假定系统为某进程分配了四个主存块（将开始4页先装入主存），页的引用顺序为：7,1,2,0,3,0,4,2,3,0,3,2,7,0,1，若采用FIFO调度算法，LUR调度算法时，分别产生多少次缺页中断？一次淘汰的页分别是什么？
机械设计课程设计 计算说明书 设计题目带式运输机传动装置设计I ****学院(系)****班 设计者 sc 指导老师 *** 2017年5月12日 （北京航空航天大学）
前言 本设计为机械设计基础课程设计的内容，是先后学习过画法几何、机械原理、机械设计、工程材料、加工工艺学等课程之后的一次综合的练习和应用。本设计说明书是对带式运输机传动装置设计I的说明，该传动装置使用广泛，本次设计是使用已知的使用和安装参数自行设计机构具体尺寸、选择材料、校核强度，并最终确定形成图纸的过程。通过设计，我们回顾了之前关于机械设计的课程，并加深了对很多概念的理解，并对设计的一些基本思路和方法有了初步的了解和掌握。
目录 前言 ............................................... 错误!未定义书签。机械零件课程设计任务书 ............................. 错误!未定义书签。 一、题目：带式运输机传动装置设计................ 错误!未定义书签。 二、设计任务.................................... 错误!未定义书签。 三、具体作业.................................... 错误!未定义书签。主要零部件的设计计算 ............................... 错误!未定义书签。 一、传动方案的确定.............................. 错误!未定义书签。 二、电动机的选择、传动系统的运动和动力参数...... 错误!未定义书签。 1．电动机的选择............................. 错误!未定义书签。 2．传动比分配............................... 错误!未定义书签。 3．各级传动的动力参数计算................... 错误!未定义书签。 4．将运动和动力参数计算结果进行整理并列于下表错误!未定义书签。 三、传动零件的设计、计算........................ 错误!未定义书签。 带传动的设计................................ 错误!未定义书签。 2．带的参数尺寸列表......................... 错误!未定义书签。 3．减速器齿轮（闭式、斜齿圆柱齿轮）设计..... 错误!未定义书签。 四、轴的设计与校核.............................. 错误!未定义书签。 1．I轴的初步设计........................... 错误!未定义书签。 2．I轴强度校核............................. 错误!未定义书签。 3．II轴的初步设计.......................... 错误!未定义书签。 4．II轴强度校核............................ 错误!未定义书签。 五、键联接的选择与校核.......................... 错误!未定义书签。 1．I轴外伸端处键联接....................... 错误!未定义书签。 2．II轴与大齿轮配合处键联接................ 错误!未定义书签。
北京航空航天大学 学年 第一学期期末 《机械设计A4》 考试 A 卷 班 级______________学 号 _________姓 名______________成 绩 _________ 年月日
班号学号姓名成绩 《机械设计A4》考试卷 注意事项： 1、所有题目按步给分，非标准合理答案适当给分，但不超过该步骤的二分之一，计算过程纯计算错误不重复扣分。 2、本试卷共8页，所有题目均在本试题册上作答，拆页或少页本试题册无效。 题目： 一、填空 ……………………………………………………………( 25 分) 二、选择填空 …………………………………………………………( 5 分) 三、简答 ……………………………………………………………( 20 分) 四、分析计算 ……………………………………………………………( 35 分) 五、结构设计 ……………………………………………………………( 15 分) 题号 1 2 3 4 5 成绩
一．填空 ………………………………………………… (共25分，每空0.5分) 1．轴上零件的固定主要是将轴与轴上零件在，和方向上以适当的方式固定。 2．按轴负担的载荷分类，自行车的中轴属于轴；前轴属于轴；后轴 属于轴。 3．带传动的主要失效形式为和，其传动比不稳定主要 是由引起的。 4．闭式软齿面齿轮设计时，考虑到其主要失效形式为 所以一般按 照 强度进行设计，按照 强度进行校核。 5．当滚动轴承在基本额定动载荷作用下运行时，其所能达到的基本额定寿命为 ， 此时滚动轴承的工作可靠度R为。 6．齿轮强度计算中的齿形系数主要取决于 和 。 7．设计中提高轴的强度可以采用、等方法，提高 轴的刚度可以采用等方法。 8．斜齿轮传动与直齿轮相比较，其优点为 、 和 ，开式齿轮传动与闭式齿轮传动比较，其不足之处有 。9．形成流体动力润滑的条件是，， 及。10．三角形螺纹的牙型角α= ，适用于 是因为其 ；矩形 螺纹的牙型角α＝ ，适用于 是因为其 。 11．螺纹防松是要防止 之间的相对运动；常用方法有如，如，如。 12．斜齿轮传动的标准模数是，圆锥齿轮传动的标准模数是， 加工标准直齿轮不发生根切的最小齿数是。 13．代号为71208的滚动轴承，该轴承的类型为,轴承的宽度系列 为，内径尺寸为 mm，精度等级为级。 14．普通平键连接的工作面为，用于轴与轴上零件的固定，传 递。
971机械工程专业综合考试大纲（2013版） 一、考试组成 971机械工程专业综合试卷共分四部分：1）理论力学（动力学）；2）机械原理；3）机械设计；4）自动控制原理，各部分满分均为50分。1）、2）部分为必答部分，3）、4）部分为选答部分，考生二选一作答。 二、理论力学（动力学）部分的考试大纲 （一）参考教材 1．《动力学》（第2版）1-7章谢传锋主编，高等教育出版社 （二）主要内容及基本要求 1. 质点动力学 ⑴质点运动学（在直角坐标系和自然轴系下描述、点的复合运动） ⑵质点动力学方程（在惯性系和非惯性系中表示）、 ⑶点的复合运动 初步掌握上述内容的概念、分析的基本方法和思路。 2. 质点系动力学 ⑴动量定理 ⑵变质量质点动力学基本方程 ⑶对定点和动点的动量矩定理 ⑷动能定理 掌握上述内容的定理、基本方程，特别是各种问题的分析方法。 3. 刚体动力学I、动静法 ⑴刚体平面运动的运动学和动力学 ⑵达朗贝尔原理（惯性力的简化、动静法、动平衡与静平衡） 4. 刚体动力学II、拉格朗日方程 ⑴拉格朗日方程 ⑵动力学普遍方程 ⑶动力学II（刚体的定点运动与一般运动的运动学与动力学） 5. 振动基础 ⑴单自由度系统的振动 在掌握必要的基础知识外，重点是能够有建立力学、数学模型及提出问题和分析解决问题的能力，掌握定性分析和定量分析的方法。 三、机械原理部分的考试大纲 （一）参考教材 1．《机械原理》，郭卫东，科学出版社，2010 2.《机械原理教学辅导与习题解答》，郭卫东，科学出版社，2010 （二）考试内容及基本要求 本考试内容的章节是依据参考教材[1]编制的，参考教材[2]作为[1]的辅助教材，给出了基本要求、重点与难点内容、典型例题和、常见错误和习题解答，对相关内容的掌握有帮助作用。考试内容只涵盖书中的第1－5，9章内容，其它章节可以不学习。 第1章机构的组成原理 1.1 机构的组成及机构运动简图 1.2 平面机构的自由度 了解机构的组成要素，掌握机构运动简图的绘制方法。熟练掌握平面机构的自由度计算及其自由度计算时应注意的事项，清楚运动链成为机构的条件。

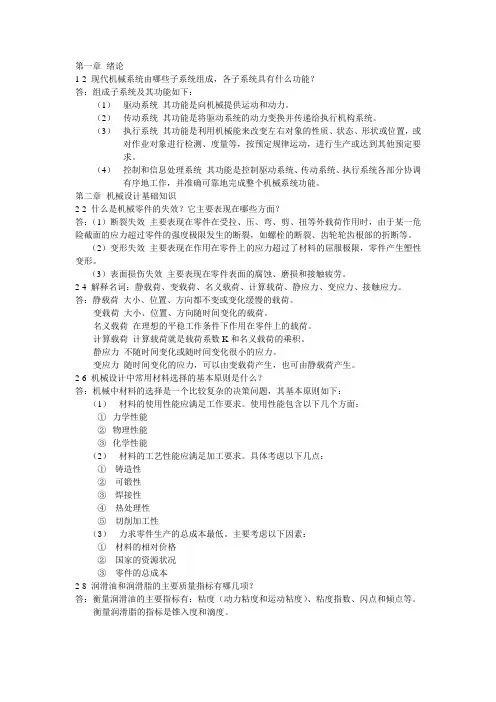

第一章绪论 1-2 现代机械系统由哪些子系统组成，各子系统具有什么功能？ 答：组成子系统及其功能如下： （1）驱动系统其功能是向机械提供运动和动力。 （2）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。 （3）执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置，或对作业对象进行检测、度量等，按预定规律运动，进行生产或达到其他预定要 求。 （4）控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作，并准确可靠地完成整个机械系统功能。 第二章机械设计基础知识 2-2 什么是机械零件的失效？它主要表现在哪些方面？ 答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时，由于某一危险截面的应力超过零件的强度极限发生的断裂，如螺栓的断裂、齿轮轮齿根部的折断等。 （2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限，零件产生塑性变形。 （3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。 2-4 解释名词：静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。答：静载荷大小、位置、方向都不变或变化缓慢的载荷。 变载荷大小、位置、方向随时间变化的载荷。 名义载荷在理想的平稳工作条件下作用在零件上的载荷。 计算载荷计算载荷就是载荷系数K和名义载荷的乘积。 静应力不随时间变化或随时间变化很小的应力。 变应力随时间变化的应力，可以由变载荷产生，也可由静载荷产生。 2-6 机械设计中常用材料选择的基本原则是什么？ 答：机械中材料的选择是一个比较复杂的决策问题，其基本原则如下： （1）材料的使用性能应满足工作要求。使用性能包含以下几个方面： ①力学性能 ②物理性能 ③化学性能 （2）材料的工艺性能应满足加工要求。具体考虑以下几点： ①铸造性 ②可锻性 ③焊接性 ④热处理性 ⑤切削加工性 （3）力求零件生产的总成本最低。主要考虑以下因素： ①材料的相对价格 ②国家的资源状况 ③零件的总成本 2-8 润滑油和润滑脂的主要质量指标有哪几项？ 答：衡量润滑油的主要指标有：粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。 衡量润滑脂的指标是锥入度和滴度。
北京航空航天大学2011－2012 学年第二学期期末 《机械原理》 A卷 评分标准 2012年6月5日
班级__________ 学号__________ 姓名__________ 成绩__________ 《机械原理》期末考试卷 注意事项： 1、请将解答写在试卷上； 2、草稿纸上的解答不作为批改试卷的依据； 3、图解法解答请保留作图过程和作图辅助线。 题目： 一、机构自由度计算…………………………………………………………(14分) 二、机构运动分析……………………………………………………………(14分) 三、连杆机构设计……………………………………………………………(15分) 四、凸轮机构…………………………………………………………………(14分) 五、齿轮机构…………………………………………………………………(15分) 六、轮系………………………………………………………………………(14分) 七、机械系统动力学…………………………………………………………(14分)
一、计算图示运动链的自由度。若有复合铰链、局部自由度或虚约束，必须指出。（已知ABCD 和CDEF 是平行四边形。） 共14分 F 处为复合铰链 （2分） I （或J ）为虚约束 （1分） CD （或AB ）为虚约束 （2分） 滚子K 处为局部自由度 （1分） （5分） （3分）
二、在下图所示的机构中，已知原动件１以等角速度ω1沿逆时针方向转动，试确定： （1）机构的全部瞬心； （2）构件3的速度v 3（写出表达式）。 共14分 （1）该机构有4个构件，所以共有6个瞬心。通过直接判断，可以得到瞬心P 14、P 24 和P 34的位置，如习题2-21解图所示。 （3分） 依据三心定理，瞬心P 12应位于P 14和P 24的连线上；另外，构件1和2组成高副，所以瞬心P 12还应位于构件1和2廓线在接触点处的公法线nn 上，这样就得到了瞬心P 12的位置，如下图所示。 同理可得到瞬心P 23。再应用三心定理，就可以求得瞬心P 13。 （6分） （2）因为构件1的运动为已知，而要求的是构件3的速度，所以应用瞬心P 13来求得构件3的速度为 l P P P v v μω?==14131313，方向向上。 （5分）
