转子临界转速影响因素分析

转子临界转速影响因素分析

临界转速的计算

一、临界转速分析的目的 临界转速分析的主要目的在于确定转子支撑系统的临界转速，并按照经验或有关的技术规定，将这些临界转速调整，使其适当的远离机械的工作转速，以得到可靠的设计。 例如设计地面旋转机械时，如果工作转速低于其一阶临界转速Nc1，应使N<0.75Nc1, 如果工作转速高于一阶临界转速，应使 1.4Nck

传递矩阵法 基本原理：传递矩阵法的基本原理是，去不同的转速值，从转子支撑系统的一端开始，循环进行各轴段截面状态参数的逐段推算，直到满足另一端的边界条件。 优点：对于多支撑多元盘的转子系统，通过其特征值问题或通过建立运动微分方程的方法求解系统的临界转速和不平衡响应，矩阵的维数随着系统的自由度的增加而增加，计算量往往较大：采用传递矩阵法的优点是矩阵的维数不随系统的自由度的增加而增大，且各阶临界转速计算方法相同，便于程序实现，所需存储单元少，这就使得传递矩阵法成为解决转子动力学问题的一个快速而有效的方法。 缺点：求解高速大型转子的动力学问题时，有可能出现数值不稳定现象。今年来提出的Riccati 传递矩阵法，保留传递矩阵的所有优点，而且在数值上比较稳定，计算精度高，是一种比较理想的方法，但目前还没有普遍推广。 轴段划分：首先根据支撑系统中刚性支撑（轴承）的个数划分跨度。在整个轴段内，凡是轴承、集中质量、轮盘、联轴器等所在位置，以及截面尺寸、材料有变化的地方都要划分为轴段截面。若存在变截面轴，应简化为等截面轴段，这是因为除了个别具有特殊规律的变截面轴段外，其他的变截面轴段的传递矩阵特别复杂。 传递矩阵： 4. 轴段传递矩阵 每段起始状态参数和终端状态参数的转换方程，根据是否考虑转轴的分布质量，可以建立两种轴段传递矩阵 ① 当考虑轴段的分布质量时：起始和终端的转换方程是均质等截面杆的振动弹性方程： ② 不考虑转轴的分布质量时建立的传递矩阵 i 0212222111212Q M X 1000L 100-L 10-L L 1Q M X ??????? ??????????????=??????? ??θααααααθki 其中，a11,a12,a21,a22为该轴段的影响系数，根据材料力学： ???? ?????====EJ L EJ L EJ 22221123 1123L αααα，a11和a12是终端的剪力和弯矩在终端引起的挠度，a21和

临界转速

在工程上，我们也把对应于转子一阶横向固有频率的转速称为临界转速。 当代的大型转动机械，为了提高单位体积的做功能力，一般均将转动部件做成高速运转的柔性转子(工作转速高于其固有频率对应的转速)，采用滑动轴承支撑。 由于滑动轴承具有弹性和阻尼，因此，它的作用远不止是作为转子的承载元件，而且已成为转子动力系统的一部分。在考虑到滑动轴承的作用后，转子——轴承系统的固有振动、强迫振动和稳定特性就和单个振动体不同了。 柔性转子的临界转速 由于柔性转子在高于其固有频率的转速下工作，所以在起、停车过程中，它必定要通过固有频率这个位置。此时机组将因共振而发生强烈的振动，而在低于或高于固有频率转速下运转时，机组的振动是一般的强迫振动，幅值都不会太大，共振点是一个临界点。故此，机组发生共振时的转速也被称之为临界转速。 转子的临界转速往往不止一个，它与系统的自由度数目有关。实际情况表明：带有一个转子的轴系，可简化成具有一个自由度的弹性系统，有一个临界转速；转轴上带有二个转子，可简化成二个自由度系统，对应有二个临界转速，依次类推。 其中转速最小的那个临界转速称为一阶临界转速nc1，比之大的依次叫做二阶临界转速nc2、三阶临界转速nc3。 工程上有实际意义的主要是前几阶，过高的临界转速已超出了转子可达的工作转速范围。 临界转速的变动 为了保证大机组能够安全平稳的运转，轴系转速应处于该轴系各临界转速的一定范围之外，一般要求： 刚性转子 n<0.75 nc1 柔性转子 1.4 nc1 < n <0.7 nc2 式中，nc1、nc2分别为轴系的一阶、二阶临界转速。 机组的临界转速可由产品样本查到或在起停车过程中由振动测试获取。 需指出的是，样本提供的临界转速和机组实际的临界转速可能不同，因为系统的固有频率受到种种因素影响会发生改变。 一般地说，一台给定的设备，除非受到损坏，其结构不会有太大的变化，因而其质量分布、轴系刚度系数都是固定的，其固有频率也应是一定的。 但实际上，现场设备结构变动的情况还是很多的，最常遇到的是换瓦，有时是更换转子，不可避免的是设备维修安装后未能准确复位等等，都会影响到临界转速的改变。 多数情况下，这种临界转速的改变量不大，处在规定必须避开的转速区域内，因而被忽略。

转子临界转速概念

1 转子临界转速概念 转子的固有频率除了与转子结构（和支承结构）参数有关外，它还随转子涡动转速和转子 自转转速的变化而变化。在转子不平衡力驱动下，转子一般作正同步涡动，当转子涡动转 速等于转子固有频率时，转子出现共振,相应转速就称为该转子的临界转速。 2 转子临界转速计算对程序的要求 计算转子临界转速必须能够考虑旋转结构涡动时产生的陀螺效应对转子临界转速的影响， 这是转子临界转速计算同其他非旋转结构固有频率计算的差异所在。一般有限元程序不具 备计算转子临界转速的功能。 3 ANSYS的临界转速计算功能 1) 计算转子临界转速可用单元 BEAM4； PIPE16。 COBIN14(用于模拟带阻尼的弹性支撑) 2) 单元特性及实常数 BEAM4和PIPE16: Keyoption(7)=1 实常数Spin=转子自转角速度（ω） rad/s。 3) 特征值求解方法 选取DAMP方法求解特征值。 4) 计算结果处理 采用有限元方法计算转子临界转速时，转子会出现正进动和反进动。由于陀螺效应的作用 ，随着转子自转角速度的提高，反进动固有频率将降低，而正进动固有频率将提高。根据 临界转速的定义，应只对正进动固有频率（Ωc）进行分析。 在后处理中首先剔除负固有频率，然后分析各阶模态振型，确定同一阶振型的正进动和反 进动固有频率。 改变转子自转角速度（ω），计算出新的Ωc，最后画出Ωc～ω曲线，根

据临界转速的定 义，当Ωc=ω时，Ωc即所求临界转速。需注意：由于Ωc的单位为Hz，而ω为rad/s，计算 时应转换单位。 4 算例 单转子结构如图所示，转子轴近似无质量，轮盘密度8*104Kg/m3,其余材料参数为： E=200Gpa μ=0.3 || |----50--------| || _____________________________||d=120 ^ ^ d0=10 || || h=0.5 |---------- 100----------------------------------| 算例命令流文件如下： /PREP7 ET,1,BEAM4 !* KEYOPT,1,2,0 KEYOPT,1,6,0 KEYOPT,1,7,1 KEYOPT,1,9,0 KEYOPT,1,10,0 *SET,p,acos(-1) *SET,R1,5 *SET,R2,60 R,1,p*R1**2,p*R1**4/4,p*R1**4/4,2*R1,2*R1, , RMORE, ,p*R1**4/2, , ,2175, , R,2,p*R2**2,p*R2**4/4,p*R2**4/4,2*R2,2*R2, , RMORE, ,p*R2**4/2, , ,2175, ,

临界转速理论基础

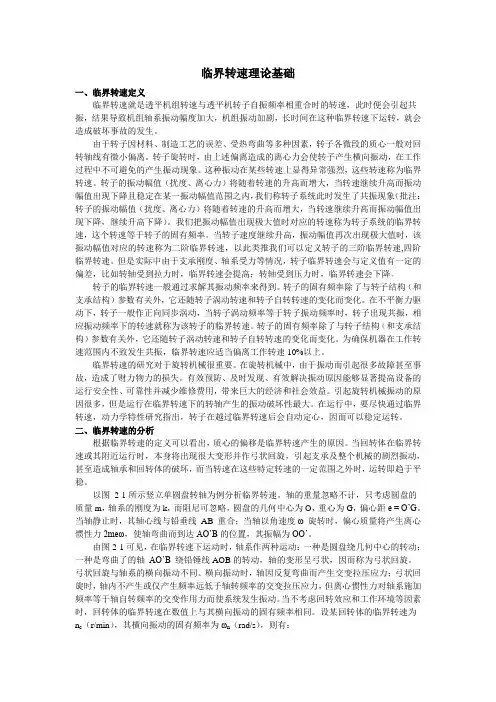

临界转速理论基础 一、临界转速定义 临界转速就是透平机组转速与透平机转子自振频率相重合时的转速，此时便会引起共振，结果导致机组轴系振动幅度加大，机组振动加剧，长时间在这种临界转速下运转，就会造成破坏事故的发生。 由于转子因材料、制造工艺的误差、受热弯曲等多种因素，转子各微段的质心一般对回转轴线有微小偏离。转子旋转时，由上述偏离造成的离心力会使转子产生横向振动，在工作过程中不可避免的产生振动现象。这种振动在某些转速上显得异常强烈，这些转速称为临界转速。转子的振动幅值（扰度、离心力）将随着转速的升高而增大，当转速继续升高而振动幅值出现下降且稳定在某一振动幅值范围之内，我们称转子系统此时发生了共振现象（批注：转子的振动幅值（扰度、离心力）将随着转速的升高而增大，当转速继续升高而振动幅值出现下降，继续升高下降）。我们把振动幅值出现极大值时对应的转速称为转子系统的临界转速，这个转速等于转子的固有频率。当转子速度继续升高，振动幅值再次出现极大值时，该振动幅值对应的转速称为二阶临界转速，以此类推我们可以定义转子的三阶临界转速,四阶临界转速。但是实际中由于支承刚度、轴系受力等情况，转子临界转速会与定义值有一定的偏差，比如转轴受到拉力时，临界转速会提高；转轴受到压力时，临界转速会下降。 转子的临界转速一般通过求解其振动频率来得到。转子的固有频率除了与转子结构（和支承结构）参数有关外，它还随转子涡动转速和转子自转转速的变化而变化。在不平衡力驱动下，转子一般作正向同步涡动，当转子涡动频率等于转子振动频率时，转子出现共振，相应振动频率下的转速就称为该转子的临界转速。转子的固有频率除了与转子结构（和支承结构）参数有关外，它还随转子涡动转速和转子自转转速的变化而变化。为确保机器在工作转速范围内不致发生共振，临界转速应适当偏离工作转速10%以上。 临界转速的研究对于旋转机械很重要。在旋转机械中，由于振动而引起很多故障甚至事故，造成了财力物力的损失。有效预防、及时发现、有效解决振动原因能够显著提高设备的运行安全性、可靠性并减少维修费用，带来巨大的经济和社会效益。引起旋转机械振动的原因很多，但是运行在临界转速下的转轴产生的振动破坏性最大。在运行中，要尽快通过临界转速，动力学特性研究指出，转子在越过临界转速后会自动定心，因而可以稳定运转。二、临界转速的分析 根据临界转速的定义可以看出，质心的偏移是临界转速产生的原因。当回转体在临界转速或其附近运行时，本身将出现很大变形并作弓状回旋，引起支承及整个机械的剧烈振动，甚至造成轴承和回转体的破坏，而当转速在这些特定转速的一定范围之外时，运转即趋于平稳。 以图2-1所示竖立单圆盘转轴为例分析临界转速。轴的重量忽略不计，只考虑圆盘的质量m，轴系的刚度为k，而阻尼可忽略，圆盘的几何中心为O，重心为G，偏心距e = O’G。当轴静止时，其轴心线与铅垂线AB 重合；当轴以角速度ω 旋转时，偏心质量将产生离心惯性力2meω，使轴弯曲而到达AO’B的位置，其振幅为OO’。 由图2-1可见，在临界转速下运动时，轴系作两种运动：一种是圆盘绕几何中心的转动；一种是弯曲了的轴AO’B 绕铅锤线AOB的转动，轴的变形呈弓状，因而称为弓状回旋。弓状回旋与轴系的横向振动不同。横向振动时，轴因反复弯曲而产生交变拉压应力；弓状回旋时，轴内不产生或仅产生频率远低于轴转频率的交变拉压应力，但离心惯性力对轴系施加频率等于轴自转频率的交变作用力而使系统发生振动。当不考虑回转效应和工作环境等因素时，回转体的临界转速在数值上与其横向振动的固有频率相同。设某回转体的临界转速为 n c（r/min），其横向振动的固有频率为ωn（rad/s），则有：

临界转速的计算

临界转速分析的目的 临界转速分析的主要目的在于确定转子支撑系统的临界转速，并按照经验或有关的技术 规定，将这些临界转速调整，使其适当的远离机械的工作转速，以得到可靠的设计。 例如设计地面旋转机械时，如果工作转速低于其一阶临界转速Nc1，应使N<0.75Nc1, 如果工作转速高于一阶临界转速，应使 1.4Nck

传递矩阵法 基本原理：传递矩阵法的基本原理是，去不同的转速值，从转子支撑系统的一端开始，循环 进行各轴段截面状态参数的逐段推算，直到满足另一端的边界条件。 优点：对于多支撑多元盘的转子系统，通过其特征值问题或通过建立运动微分方程的方法求 解系统的临界转速和不平衡响应，矩阵的维数随着系统的自由度的增加而增加，计算量往往 较大：采用传递矩阵法的优点是矩阵的维数不随系统的自由度的增加而增大，且各阶临界转 速计算方法相同，便于程序实现，所需存储单元少，这就使得传递矩阵法成为解决转子动力学问题的一个快速而有效的方法。 缺点：求解高速大型转子的动力学问题时, 传递矩 阵法，保留传递矩阵的所有优点，理想的方法， 但目前还没有普遍推广。 轴段划分：首先根据支撑系统中刚性支撑（轴承）的个数划分跨度。在整个轴段内，凡是轴承、集中质量、轮盘、联轴器等所在位置，以及截面尺寸、材料有变化的地方都要划分为轴段截面。若存在变截面轴，应简化为等截面轴段，这是因为除了个别具有特殊规律的变截面轴段外，其他的变截面轴段的传递矩阵特别复杂。 传递矩阵： 4. 轴段传递矩阵 每段起始状态参数和终端状态参数的转换方程，根据是否考虑转轴的分布质量，可以建 立两种轴段传递矩阵 ①当考虑轴段的分布质量时：起始和终端的转换方程是均质等截面杆的振动弹性方程： ②不考虑转轴的分布质量时建立的传递矩阵 X1L 1212 L - 11 X 01 2222 L - 21 M001L M Q ki0001Q 0i 其中，a11,a12,a21,a22为该轴段的影响系数，根据材料力学 3 11 12 3EJ L2 21 2EJ L a11和a12是终端的剪力和弯矩在终端引起的挠度, a21和EJ 有可能出现数值不稳定现象。今年来提出的Riccati 而且在数值上比较稳定，计算精度高，是一种比较

ANSYS用于转子临界转速计算

ANSYS用于转子临界转速计算 1 转子临界转速概念 转子的固有频率除了与转子结构（和支承结构）参数有关外，它还随转子涡动转速和转子自转转速的变化而变化。在转子不平衡力驱动下，转子一般作正同步涡动，当转子涡动转速等于转子固有频率时，转子出现共振,相应转速就称为该转子的临界转速。 2 转子临界转速计算对程序的要求 计算转子临界转速必须能够考虑旋转结构涡动时产生的陀螺效应对转子临界转速的影响，这是转子临界转速计算同其他非旋转结构固有频率计算的差异所在。一般有限元程序不具备计算转子临界转速的功能。 3 ANSYS的临界转速计算功能 1) 计算转子临界转速可用单元 BEAM4； PIPE16。 COBIN14(用于模拟带阻尼的弹性支撑) 2) 单元特性及实常数 BEAM4和PIPE16: Keyoption(7)=1 实常数Spin=转子自转角速度（ω） rad/s。 3) 特征值求解方法 选取DAMP方法求解特征值。 4) 计算结果处理 采用有限元方法计算转子临界转速时，转子会出现正进动和反进动。由于陀螺效应的作用，随着转子自转角速度的提高，反进动固有频率将降低，而正进动固有频率将提高。根据临界转速的定义，应只对正进动固有频率（Ωc）进行分析。在后处理中首先剔除负固有频率，然后分析各阶模态振型，确定同一阶振型的正进动和反进动固有频率。 改变转子自转角速度（ω），计算出新的Ωc，最后画出Ωc～ω曲线，根据临界转速的定义，当Ωc=ω时，Ωc即所求临界转速。需注意：由于Ωc的单位为Hz，而ω为rad/s，计算时应转换单位。 4 算例 单转子结构如图1所示，转子轴近似无质量，轮盘密度8*104Kg/m3,其余材料参数为： E=200Gpa μ=0.3 图1 模型转子结构(mm) 理论临界转速： 式中，m：轮盘质量；

临界转速

转子的振幅随转速的增大而增大，到某一转速时振幅达到最大值，超过这一转速后振幅随转速增大逐渐减少，且稳定于某一范围内，这一转子振幅最大的转速称为转子的临界转速。 旋转机械转子的工作转速接近其横向振动的固有频率而产生共振的特征转速。汽轮机、压缩机和磨床等高速旋转机械的转子，由于制造和装配不当产生的偏心以及油膜和支承的反力等原因,运行中会发生弓状回旋。当转速接近临界转速时，挠曲量显著增加，引起支座剧烈振动,形成共振,甚至波及整个机组和厂房，造成破坏性事故。转子横向振动的固有频率有多阶,故相应的临界转速也有多阶,按数值由小到大分别记为n c1,n c2,…n ck…等。有工程实际意义的是较低的前几阶。任何转子都不允许在临界转速下工作。对于工作转速n低于其一阶临界转速的刚性转子,要求n＜0.75n c1；对于工作转速n高于其一阶临界转速的柔性转子，要求 1.4n ck＜n＜0.7n ck+1。限元法利用电子计算机计算各阶临界转速。对于已经制造出的转子，可用各种〖HTK〗激励法实测其各阶横向振动固有频率，进而确定各阶临界转速，为避免事故、改进设计提供依据。因此,旋转机械在设计和使用中,必须设法使工作转速避开各阶临界转速。临界转速的数值与转子的材料、几何形状、尺寸、结构形式、支承情况和工作环境等因素有关。计算转子临界转速的精确值很复杂，需要同时考虑全部影响因素，在工程实际中常采用近似计算法或实测法来确定。对于在图纸设计阶段的转子，可用分解代换法、当量直径法或图解法估算其一阶临界转速，也可用传递矩阵法或有 振动物体离开平衡位置的最大距离叫振动的振幅。振幅在数值上等于最大位移的大小。振幅是标量，单位用米或厘米表示。 振幅的物理意义，振幅描述了物体振动幅度的大小和振动的强弱。发音体振动的位移幅度，振幅大小同发音受到的外力大小有关，振幅的大小决定声音的强弱。 →如果您认为本词条还有待完善 次同步谐振是指汽轮机发电机组轴系振荡和发电机电气系统的电气振荡之间，通过发电机转子气隙中电气转矩的耦合作用而形成的整个机网系统的共振行为。含有串联补偿线路的电网，其电气谐振频率f1与轴系某阶固有频率f2互补，即满足f1+f2=f(工频50Hz)条件时，将出现低于电网频率的负阻尼振荡，诱发机电谐振，由于频率低于电网频率，故称为次同步谐振。 impeller 又称工作轮。离心式压缩机中惟一对气流作功的元件。转子上的最主要部件。一般由轮盘、轮盖和叶片等零件组成。气体在叶轮叶片的作用下，随叶轮作高速旋转，气体受旋转离心力的作用，以及在叶轮里的扩压流动，使它通过叶轮后的压力得到提高。 对叶轮的要求是：(1)能给出较大的能量头；(2)气体流过叶轮的损失要小，即气体流经叶轮的效率要高；(3)气体流出叶轮时各参数合宜，使气体流过后面固定元件时的流动损失较小；(4)叶轮型式能使级或整机性能曲线的稳定工况区及高效区范围较宽。常分为闭式、半开式和开式叶轮。 在风里发电机组中，叶轮由轮毂和叶片组成。风经过叶轮，带动叶轮转动，从而带动发电机转动，将风能转化为电能。此时，要求叶轮转动时有足够大的迎风面，以从风中提取足够多的能量；同时，在风速过大时，要能够自动调整叶片迎风角度，避免因受力过大而损坏机械 根据ISO标准，由轴承支撑的旋转体称为转子。如光盘等自身没有旋转轴的物体，当它采用刚性连接或附加轴时，可视为一个转子，转子多为动力机械和工作机械中的主要旋转部件。典型的转子有透平机械转子、电机转子、各种泵的转子和透平压缩机的转子等。转子在某些特定的转速下转动时会发生很大的变形并引起共振，引起共振时的转速称为转子的临界转速。在工程上，工作转速低于第一阶临界转速的转子称为刚性转子，大于第一阶临界转

变速电机转子临界转速问题分析

变速电机转子临界转速问题分析

目录 变速电机转子临界转速问题分析 (1) 1转子临界转速计算的必要性 (3) 2转子临界转速的计算 (3) 3计算结果分析 (8) 4解决方案 (8) 5建议与结论 (10)

1转子临界转速计算的必要性 由于转轴挠度和转子不平衡等因素的存在，使得转子的重心不可能与转子的旋转轴线完全吻合，从而在转子旋转时就会产生一种周期变化的离心力，当这个力的变化频率与转子的固有频率相等时，转子将会出现剧烈的振动，轴的弯曲度明显增大，长时间运行会造成轴的严重弯曲变形，甚至折断，将此数值等于转子固有频率时的转速称为临界转速，转子的振幅在临界转速时达到最大值，称为“共振”。转子越细长，产生强烈振动和出现较大挠曲变形时的转速越低。由于转子横向振动的固有频率有多阶，故我们把轴再次产生强烈振动的转速依次称为：二阶临界转速、三阶临界转速……依次类推。 为了避免“共振”，我们要求转子的额定工作转速必须离开临界转速一定的数值，确保运行安全。在当前电动机转轴的设计中，通常有两种设计：一种是额定转速n低于转子的一阶临界转速n1，且满足n≤0.7 n1，称为刚性轴；另一种是额定转速n介于一阶临界转速n1与二阶临界转速n2之间，且满足1.3 n1≤n≤0.7 n2,称为柔性轴。2转子临界转速的计算 临界转速的大小与转轴的材料、几何形状、尺寸、结构型式、支承情况、工作环境等因素有关，要精确计算很复杂，在工程实际中常采用近似计算法来确定。为了计算方便，通常把实际转轴等效成阶梯轴，等效的原则是保证质量分布、抗弯刚度不变。整个计算过程分两

大步：第一步刚度计算，主要是保证转轴的挠度必须在允许的范围内。首先我们分别从转轴两端支承点的边界状态参数开始，根据连续性原理及相邻轴段在截面处的状态参数的约束条件，推出下一轴段的状态参数，直到转子铁心中心点，然后由转子本身质量和单边磁拉力引起的转轴挠度，来确定最终转子铁心中心处的总挠度；第二步临界转速的计算，目的是为了与转子额定工作转速相比较，判断电机在正常工作情况下是否引起共振。 算例：Y3-3553-2,450KW,380V电动机，铁心长度Lfe=630mm，转子外径ΦD2=Φ372.8mm，转子冲片通风孔底径Φdi2=Φ160mm,气隙δ=3.6mm,转轴尺寸图34： 图34 (1) 轴的左边部分参数计算：

ANSYS临界转速计算具体经典算例

ANSYS临界转速计算算例 1 结构 如图1所示单转子结构，密度7800Kg/m3,E=206GPa μ=0.3， 2 操作步骤 2.1 建模 根据几何模型建立有限元模型，转子主体部分（盘、轴）采用SOLID45单元，支承采用弹簧—阻尼单元COMBIN14。弹簧—阻尼单元的末端约束所有自由度。为了避免轴向的刚体位移，将弹簧—阻尼单元始端的轴向自由度约束。 2.2输入材料参数及弹簧刚度（COMBIN14的实常数）。 Main Menu>Preprocessor>Material Props> Material Models Main Menu>Preprocessor>Real Constants>Add/Edit/Delete 2.3将转子主体的所有SOLID单元生成一个COMPONENT，命名为ROTOR。若为多转子，建立 不同的COMPONENT，并按一定的转速关系输入转速。 Utility Menu>Select>Comp/Assembly>Create Component 2.4对名称为ROTOR的COMPONENT施加转速（自转转速）。 a）注意对COMPONENT施加转速之前，必须将OMEGA命令中的KSPIN开关设置为1。即计算时考虑SPIN SOFTENING效应。但并不利用OMEGA命令输入转速。 Main Menu>Solution>Define Loads>Apply>Structural>Inertia>Angular Velocity> Global b）利用CMOMEGA命令对COMPONENT施加转速。该命令中的KSPIN开关控制转子的正、反进动。若KSPIN=0，为正进动；若KSPIN=1，为反进动。

临界转速的计算

临界转速的计算

————————————————————————————————作者：————————————————————————————————日期：

一、临界转速分析的目的 临界转速分析的主要目的在于确定转子支撑系统的临界转速,并按照经验或有关的技术规定,将这些临界转速调整,使其适当的远离机械的工作转速，以得到可靠 的设计。 例如设计地面旋转机械时,如果工作转速低于其一阶临界转速Nc1，应使N<0.７5N ｃ１, 如果工作转速高于一阶临界转速,应使１.4Ｎｃk

转子临界转速测量实验指导书新

转子临界转速测量实验指导书 一、实验目的 1、观察和了解转子在临界转速时的振动现象，振动的幅值和相位的变化情况。 2、利用振型圆和波德图测量转子的临界转速。 3、观察和验证转子结构对临界转速的影响。 4、了解非接触涡流式位移传感器和振动测量分析仪器的使用。 一、实验装置与原理 1、 柔性转子振动模拟试验台。 图1所示为柔性转子临界速度测定装置，它包括，实验台和测试仪器两部分，实验台部 分是电机、支撑和转子，转子由等直径轴和若干转盘组成，转盘在轴上的位置可以改变，转轴的直径为φ9.5，转盘分为两种规格。φ76?25，其质量为800g ；φ76?19 ，其质量为600g 。转子转速的变化通过串激电机改变电压实现的。测试仪器主要是两个涡流式位移传感器及其前置放大器，光电转速传感器，数据采集接口箱等。 2、 计算机化的数据采集与信号分析系统 本实验的数据采集与处理，均通过计算机化的“信号采集与分析系统CRAS ”实现。该 图1、柔性转子临界速度测定装置 1.含油轴承支座 2 .限位保护支座 3.转盘 4.光电转速传感器 5.涡流传感器 6.转轴 7.传感器支座 8.联轴节 9.电机 10.调压器 11.前置放大器 12.数据采集接口箱

系统包括传感器以及放大器（非接触涡流式位移传感器二只，光电转速传感器一只），直流稳压电源，数据采集卡，接口箱，以及VMCRAS 软件等。 3、 实验原理 测定转子的临界转速ωn ，即转子弯曲固有频率。可通过观察转子升速旋转时的轴心轨迹图或波德图实现。 轴心轨迹图的测试如图2所示， 通过将两个涡流传感器分别置于轴某一截面相互垂 图 2 转子轴心轨迹的监测 图 3 转子的波德图

转子临界转速测量实验指导书

实验一、转子临界转速测量 一、实验目的 1.了解转子临界转速的概念 2.学习测量系统硬件操作使用及系统组建 3.熟悉INV1612型多功能柔性转子实验模块的使用 4.学习转子临界转速的测量原理及方法 5.观察转子在临界速度时的振动现象、幅值及相位的变化情况 二、实验原理 临界转速：转子转动角速度数值上与转轴横向弯曲振动固有频率相等，即：ω= ωn 时的转速称为临界转速。 转子在临界转速附近转动时，转轴的振动明显变得剧烈，即处于“共振”状态，转速超过临界转速后的一段速度区间内，运转又趋于平稳。所以通过观察转轴振动幅值-转速曲线可以测量临界转速。 轴心轨迹在通过临界转速时，长短轴发生明显变化；所以通过观察轴心X-Y图中振幅-相位变化，可以判断临界转速。 转轴在通过临界转速时，振动瞬时频谱幅值明显增大；所以通过观察X、Y向振动频谱的变化可以判断临界转速。 三、实验步骤 1.查看实验注意事项，做好实验的准备工作，准备实验仪器及软件。 2.组建测试系统 1) 抽出配重盘橡胶托件，油壶内加入适量的润滑油。 2) 按照图1.1和1.7连接,速度传感器可不连接，检测连接是否正常。 3) 运行INV1612 型多功能柔性转子实验系统软件->转子实验模块，如图2.1.1。 3.采样参数设置 进行采样和通道参数的设置来分配传感器信号的通道。采集仪的1通道接转速（键相）信号，2通道接水平位移X向信号，3 通道接垂直位移Y向信号；对于0～10000r/min 的转子实验装置，为兼顾时域和频域精度，一般采样频率应设置在1024～4096Hz 的范围较为合适；程控放大可以将信号放大，但注意不要太大，以免信号过载；X-Y(轴心轨迹)图设置中选择XY 轴对应的测量通道，用于通过轴心轨迹观察临界转速。谱阵和幅值曲线图设置中，选择X 或Y 向位移信号对应的分析通道，本次实验用于测量转速－幅值曲线判断临界转速。设置完毕点击确定。 本次实验中，由于转轴较细，为了避免传感器磁头发生磁场交叉耦合引起的误差，所以X、Y 向传感器不要安装在同一平面内. 4.检查连线连接无误后，开启各仪器电源，点击开始按钮并同时启动转子，观察测量信号是

临界转速

数值等于转子的固有频率----临界转速 临界转速 临界转速：critical speed 转动件转子在运转中都会发生振动，转子的振幅随转速的增大而增大，到某一转速时振幅达到最大值（也就是平常所说的共振），超过这一转速后振幅随转速增大逐渐减少，且稳定于某一范围内，这一转子振幅最大的转速称为转子的临界转速。这个转速等于转子的固有频率，当转速继续增大，接近2倍固有频率时振幅又会增大，当转速等于2倍固有频率时称为二阶（级）临界转速，依次类推有三阶、四阶…… 轴的临界转速决定于轴的横向刚度系数k和圆盘的质量m，而与偏心距e无关。更一般的情况，临界转速还与轴所受到的轴向力的大小有关。当轴力为拉力时，临界转速提高，而当轴力为压力时，临界转速则降低. 临界转速是指数值等于转子固有频率时的转速。转子如果在临界转速下运行，会出现剧烈的振动，而且轴的弯曲度明显增大，长时间运行还会造成轴的严重弯曲变形，甚至折断。 装在轴上的叶轮及其他零、部件共同构成离心式压缩机的转子。离心式压缩机的转子虽然经过了严格的平衡，但仍不可避免地存在着极其微小的偏心。另外，转子由于自重的原因，在轴承之间也总要产生一定的挠度。上述两方面的原因，使转子的重心不可能与转子的旋转轴线完全吻合，从而在旋转时就会产生一种周期变化的离心力，这个力的变化频率无疑是与转子的转数相一致的。当周期变化的离心力的变化频率和转子的固有频率相等时，压缩机将发生强烈的振动，称为“共振”。所以，转子的临界转速也可以说是压缩机在运行中发生转子共振时所对应的转速。 一个转子有几个临界转速，分别叫一阶临界转速、二阶临界转速……。临界转速的大小与轴的结构、粗细、叶轮质量及位置、轴的支承方式等因素有关。 了解临界转速的目的在于设法让压缩机的工作转速避开临界转速，以免发生共振。通常，离心压缩机轴的额定工作转速高于或者低于转子的一阶临界转速，n1，或者介于一阶临界转速n1与二阶临界转速n2之间。前者称作刚性轴，后者称作柔性轴。 刚性轴要求：n ≤ 0.7n1 柔性轴要求： 1.3nl≤n≤0.7n2 所以，在一般的情况下，离心式压缩机的运转是平稳的，不会发生共振问题。但如果设计有误，或者在技术改造中随意提高转速，则机器投入运转时就有可能产生共振。另外，对于柔性轴来说，在启动或停车过程中，必然要通过一阶临界转速，其时振动肯定要加剧。但只要迅速通过去，由于轴系阻尼作用的存在，是不会造成破坏的。
