上海大学2012～2013学年春季学期本科生 课程项目报告 课程名称：《通信原理B（2）》课程编号： 07275129 题目: 匹配滤波器分析 学生姓名: 王子驰（组长）学号: 10124021 学生姓名: 蒋子昂学号: 10124022 学生姓名: 徐璐学号: 10124040 学生姓名: 陈张婳学号: 10123773 学生姓名: 张晨学号: 10123743 评语: 成绩: 任课教师: 评阅日期:
匹配滤波器分析 日期（2013年5月1日） 摘要：在最佳线性滤波器的设计中有一种是使滤波器输出信噪比在某一特定时刻达到最大，由此而导 出的最佳线性滤波器称为匹配滤波器。匹配滤波器对信号做的两种处理：1、去掉信号相频函数中的任 何非线性部分；2、按照信号的幅频特性对输入波形进行加权，即当信号与噪声同时进入滤波器时，它 使信号成分在某一瞬间出现尖峰值，而噪声成分受到抑制。本文介绍了匹配滤波器的原理，利用MATLAB 软件，设计了一种匹配滤波器，并对其在二进制确知信号最佳接收中的应用进行了分析。 1.引言 在数字通信系统中，信道的传输特性和传输过程中噪声的存在是影响通信性能的两个主要因素。人们总是希望在一定的传输条件下，达到最好的传输性能，最佳接收就是在噪声干扰中如何有效地检测出信号。所谓最佳是在某种标准下系统性能达到最佳，最佳接收是个相对的概念，在某种准则下的最佳系统，在另外一种准则下就不一定是最佳的。在某些特定条件下，几种最佳准则也可能是等价的。在数字通信中，最常采用的是输出信噪比最大准则和差错概率最小准则。 在数字信号接收中，滤波器的作用有两个方面，第一是使滤波器输出有用信号成分尽可能强； 第二是抑制信号带外噪声，使滤波器输出噪声成分尽可能小，减小噪声对信号判决的影响。 通常对最佳线性滤波器的设计有两种准则：一种是使滤波器输出的信号波形与发送信号波形之 间的均方误差最小，由此而导出的最佳线性滤波器称为维纳滤波器；另一种是使滤波器输出信噪比 在某一特定时刻达到最大，由此而导出的最佳线性滤波器称为匹配滤波器。在数字通信中，匹配滤 波器具有更广泛的应用。 2.课程项目的目的 (1)掌握匹配滤波器的基本概念、基本原理和基本设计方法； (2)具备对简单通信系统进行建立模型、定性分析、定量计算的能力； (3)对实验过程中存在的问题能够进行分析和排除； (4)对规定任务有一定的创新能力。 3.基本原理介绍 由数字信号的判决原理我们知道，抽样判决器输出数据正确与否，与滤波器输出信号波形和发 送信号波形之间的相似程度无关，也即与滤波器输出信号波形的失真程度无关，而只取决于抽样时 刻信号的瞬时功率与噪声平均功率之比，即信噪比。信噪比越大，错误判决的概率就越小；反之，Array 信噪比越小，错误判决概率就越大。
（科信学院） 信息与电气工程学院 电子电路仿真及设计CDIO三级项目 设计说明书 （2012/2013学年第二学期） 题目： ____低通滤波器设计____ _____ _____ _ 专业班级：通信工程 学生姓名： 学号： 指导教师： 设计周数：2周 2013年7月5日 题目： ____低通滤波器设计____ _____ _____ _ (1)
第一章、电源的设计 (2) 1.1实验原理： (2) 1.1.1设计原理连接图： (2) 1. 2电路图 (5) 第二章、振荡器的设计 (7) 2.1 实验原理 (7) 2.1.1 (7) 2.1.2定性分析 (7) 2.1.3定量分析 (8) 2.2电路参数确定 (10) 2.2.1确定R、C值 (10) 2.2.2 电路图 (10) 第三章、低通滤波器的设计 (12) 3.1芯片介绍 (12) 3.2巴特沃斯滤波器简介 (13) 3.2.1滤波器简介 (13) 3.2.2巴特沃斯滤波器的产生 (13) 3.2.3常用滤波器的性能指标 (14) 3.2.4实际滤波器的频率特性 (15) 3.3设计方案 (17) 3.3.1系统方案框图 (17) 3.3.2元件参数选择 (18) 3.4结果分析 (20) 3.5误差分析 (23) 第四章、课设总结 (24) 第一章、电源的设计 1.1实验原理： 1.1.1设计原理连接图：
整体电路由以下四部分构成： 电源变压器：将交流电网电压U1变为合适的交流电压U2。 整流电路：将交流电压U2变为脉动的直流电压U3。 滤波电路：将脉动直流电压U3转变为平滑的直流电压U4。 稳压电路：当电网电压波动及负载变化时,保持输出电压Uo的稳定。 1）变压器变压 220V交流电端子连一个降压变压器，把220V家用电压值降到9V左右。 2）整流电路 桥式整流电路巧妙的利用了二极管的单向导电性，将四个二极管分为两组，根据变压器次级电压的极性分别导通。见变压器次级电压的正极性端与负载电阻的上端相连，负极性端与负载的电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。单项桥式整流电路，具有输出电压高，变压器利用率高，脉动系数小。
数字通信课程设计 匹配滤波器
摘要 ?在通信系统中,滤波器是重要的部件之一，滤波器特征的选择直接影响数字信号的恢复。在数字信号接收中，滤波器的作用有两个方面，使滤波器输出有用信号成分尽可能强;抑制信号带外噪声，使滤波器输出噪声成分尽可能小,减少噪声对信号判决的影响。对最佳线性滤波器的设计有一种准则是使滤波器输出信噪比在特定时刻到达最大,由此导出的最佳线性滤波器称为匹配滤波器。在数字通信中,匹配滤波器具有广泛的应用。因此匹配滤波器是指滤波器的性能与信号的特征取得某种一致，使滤波器输出端的信号瞬时功率与噪声平均功率的比值最大。本文设计并仿真了一种数字基带通信系统接收端的匹配滤波器。 一、课程设计的目的 通过本次对匹配滤波器的设计,让我们对匹配滤波器的原理有更深一步的理 解，掌握具体的匹配滤波器的设计方法与算法。 二、课程设计的原理 设接收滤波器的传输函数为)(f H ,冲击响应为)(t h ，滤波器输入码元)(t s 的持续时间为s T ,信号和噪声之和)(t r 为 )()()(t n t s t r += s T t ≤≤0 式中,)(t s 为信号码元，)(t n 为白噪声。 并设信号码元)(t s 的频谱密度函数为)(f S ,噪声)(t n 的双边功率谱密度为 2/0n P n =,0n 为噪声单边功率谱密度。 假定滤波器是线性的,根据叠加定理，当滤波器输入信号和噪声两部分时，滤波器的输出也包含相应的输出信号和输出噪声两部分，即 )()()(00t n t s t y += 由于：)()()()()()(2 * f P f H f P f H f H f P R R Y == )(f P R 为输出功率谱密度,)(f P R 为输入功率谱密度，2/)(0n f P R = ?这时的输出噪声功率0N 等于 ? ?∞ ∞ -∞ ∞ -=?=df f H n df n f H N 2 02 0)(22)( 在抽样时刻0t 上,输出信号瞬时功率与噪声平均功率之比为
●主题论文 １ 引言 在通信系统中，匹配滤波器的应用十分广泛，尤 其在扩频通信如在ＣＤＭＡ系统中，用于伪随机序列（通常是ｍ序列）的同步捕获。 匹配滤波器是扩频通信中的关键部件，它的性能直接影响到通信的质量。本文从数字匹配滤波器的理论及结构出发，讨论了它在数字通信直扩系统中的应用，并对其基于ＦＰＧＡ的具体实现进行了优化。 ２ 数字匹配滤波捕获技术 在直接序列扩频解扩系统中，数字匹配滤波器 的捕获是以接收端扩频码序列作为数字ＦＩＲ滤波器的抽头系数，对接收到的信号进行相关滤波，滤波输出结果进入门限判决器进行门限判决，如果超过 设定门限，表明此刻本地序列码的相位与接收扩频序列码的相位达到同步。如果并未超过设定门限，则表明此刻本地序列码的相位与接收到的扩频序列码的相位不同步，需要再次重复相关运算，直到同步为止，如图１所示。 数字匹配滤波器由移位寄存器、乘法器和累加器组成，这只是ＦＩＲ滤波器的结构形式，只不过伪 数字匹配滤波器的优化设计与ＦＰＧＡ实现 （王光１，田斌１，吴勉２， 易克初１，田红心１） （１．西安电子科技大学综合业务网国家重点实验室，陕西西安７１００７１； ２．深圳通创通信有限公司，广东深圳５１８００１） 摘要：介绍在直接序列扩频通信中应用数字匹配滤波器实现ｍ序列同步，分析其具体结构，详细讨论了其基于ＦＰＧＡ（现场可编程门阵列）的性能优化。结果表明，数字匹配滤波器用ＦＰＧＡ实现时，能够大大减少资源占用，并提高工作效率。关 键 词：ＦＰＧＡ；数字匹配滤波器；直接序列扩频 中图分类号：ＴＮ７１３ 文献标识码：Ａ 文章编号：１００６－６９７７（２００６）０５－００７０－０４ Ｄｉｇｉｔａｌｍａｔｃｈｉｎｇｆｉｌｔｅｒ’ｓｏｐｔｉｍｉｚａｔｉｏｎｄｅｓｉｇｎｉｎｇ ａｎｄＦＰＧＡｉｍｐｌｅｍｅｎｔａｔｉｏｎ ＷＡＮＧＧｕａｎｇ１，ＴＩＡＮＢｉｎ１， ＷＵＭｉａｎ２，ＹＩＫｅ－ｃｈｕ１，ＴＩＡＮＨｏｎｇ－ｘｉｎ１ （１．ＮａｔｉｏｎａｌＫｅｙＬａｂｏｒａｔｏｒｙｏｆＩｎｔｅｇｒａｔｅｄＳｅｒｖｉｃｅｓＮｅｔｗｏｒｋｓ，ＸｉｄｉａｎＵｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ７１００７１，Ｃｈｉｎａ； ２．ＳｈｅｎｚｈｅｎＮｅｗＣｏｍＴｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓＣｏ．，Ｌｔｄ，Ｓｈｅｎｚｈｅｎ５１８００１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅｍ－ｓｅｑｕｅｎｃｅ’ｓｓｙｎｃｈｒｏｎｏｕｓｃａｐｔｕｒｉｎｇｉｎｄｉｒｅｃｔｓｅｑｕｅｎｃｅｓｐｒｅａｄｓｐｅｃｔｒｕｍｓｙｓｔｅｍｂｙｕｓ－ ｉｎｇｄｉｇｉｔａｌｍａｔｃｈｉｎｇｆｉｌｔｅｒｉｓｄｅｓｃｒｉｂｅｄ，ｉｔｓｒｅａｌｉｚａｔｉｏｎｓｔｒｕｃｔｕｒｅｉｓａｎａｌｙｚｅｄａｎｄｉｔｓｏｐｔｉｍｉｚａｔｉｏｎｉｍｐｌｅ－ｍｅｎｔａｔｉｏｎｉｓｄｉｓｃｕｓｓｅｄｉｎｄｅｔａｉｌ．Ｔｈｅｒｅｓｕｌｔｓｈｏｗｓｔｈａｔｔｈｅｏｐｔｉｍｉｚａｔｉｏｎｄｉｇｉｔａｌｍａｔｃｈｉｎｇｆｉｌｔｅｒｃａｎｄｅ－ｃｒｅａｓｅｔｈｅｒｅｓｏｕｒｃｅｏｃｃｕｐａｔｉｏｎｇｒｅａｔｌｙａｎｄｉｎｃｒｅａｓｅｗｏｒｋｉｎｇｅｆｆｉｃｉｅｎｃｙ． Ｋｅｙｗｏｒｄｓ：ＦＰＧＡ；ｄｉｇｉｔａｌｍａｔｃｈｉｎｇｆｉｌｔｅｒ；ｄｉｒｅｃｔｓｅｑｕｅｎｃｅｓｐｒｅａｄｓｐｅｃｔｒｕｍ 图１ 数字匹配滤波器的结构图
低通滤波器设计实验报 告 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
低通滤波器设计 一、设计目的 1、学习对二阶有源RC 滤波器电路的设计与分析； 2、练习使用软件ORCAD （PISPICE ）绘制滤波电路； 3、掌握在ORCAD （PISPICE ）中仿真观察滤波电路的幅频特性与相频特性曲线 。 二、设计指标 1、设计低通滤波器截止频率为W=2*10^5rad/s; 2、品质因数Q=1/2; 三、设计步骤 1、考虑到原件分散性对整个电路灵敏度的影响，我们选择 R1=R2=R,C1=C2=C ，来减少原件分散性带来的问题； 2、考虑到电容种类比较少，我们先选择电容的值，选择电容 C=1nF; 3、由给定的Wp 值,求出R 12121C C R R Wp ==RC 1=2*10^5 解得：R=5K? 4、根据给定的Q ，求解K Q=2121C C R R /K)RC -(1+r2)C1+(R1= K -31 解得：K=3-Q 1= 5、根据求出K 值，确定Ra 与Rb 的值
Ra=2 K=1+ Rb Ra=Rb 这里取 Ra=Rb=10K?; 四、电路仿真 1、电路仿真图： 2、低通滤波器幅频特性曲线 3、低通滤波器相频特性曲线 注：改变电容的值：当C1=C2=C=10nF时 低通滤波器幅频特性曲线 低通滤波器相频特性曲线 五、参数分析 1、从幅频特性图看出：该低通滤波器的截止频率大约33KHz, 而我们指标要求设计截止频率 f= Wp/2?= 存在明显误差； 2、从幅频特性曲线看出，在截至频率附近出现凸起情况,这是二阶滤波器所特有的特性； 3、从相频特性曲线看出，该低通滤波器的相频特性相比比较好。 4、改变电容电阻的值，发现幅频特性曲线稍有不同，因此，我们在设计高精度低误差的滤波器时一定要注意原件参数的选择。 六、设计心得:
Harbin Institute of Technology 匹配滤波器实验报告 课程名称：信号检测理论 院系：电子与信息工程学院 姓名：高亚豪 学号：14SD05003 授课教师：郑薇 哈尔滨工业大学

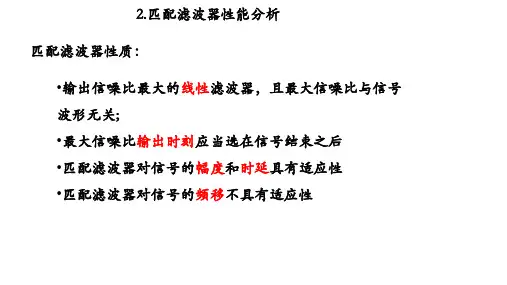

1. 实验目的 通过Matlab 编程实现对白噪声条件下的匹配滤波器的仿真，从而加深对匹配滤波器及其实现过程的理解。通过观察输入输出信号波形及频谱图，对匹配处理有一个更加直观的理解，同时验证匹配滤波器具有时间上的适应性。 2. 实验原理 对于一个观测信号()r t ，已知它或是干扰与噪声之和，或是单纯的干扰， 即 0()()()()a u t n t r t n t +?=?? 这里()r t ，()u t ，()n t 都是复包络，其中0a 是信号的复幅度，()u t 是确知的归一化信号的复包络，它们满足如下条件。 2|()|d 1u t t +∞ -∞=? 201||2 a E = 其中E 为信号的能量。()n t 是干扰的均值为0，方差为0N 的白噪声干扰。 使该信号通过一个线性滤波系统，有效地滤除干扰，使输出信号的信噪比在某一时刻0t 达到最大，以便判断信号的有无。该线性系统即为匹配滤波器。 以()h t 代表系统的脉冲响应，则在信号存在的条件下，滤波器的输出为 0000()()()d ()()d ()()d y t r t h a u t h n t h τττττττττ+∞+∞+∞ =-=-+-???
右边的第一项和第二项分别为滤波器输出的信号成分和噪声成分，即 00()()()d x t a u t h τττ+∞ =-? 0 ()()()d t n t h ?τττ+∞ =-? 则输出噪声成分的平均功率（统计平均）为 2 20E[|()|]=E[|()()d |]t n t h ?τττ+∞ -? **00*000200 =E[()(')]()(')d d '=2()(')(')d d ' 2|()|d n t n t h h N h h N h ττττττδττττττττ+∞+∞+∞+∞+∞ ---=?? ?? ? 而信号成分在0t 时刻的峰值功率为 22 20000|()||||()()d |x t a u t h τττ+∞ =-? 输出信号在0t 时刻的总功率为 22000E[|()|]E[|()()|]y t x t t ?=+ 22**0000002200E[|()||()|()()()()] |()|E[|()|] x t t x t t t x t x t t ????=+++=+ 上式中输出噪声成分的期望值为0，即0E[()]0t ?=，因此输出信号的功率 成分中只包含信号功率和噪声功率。 则该滤波器的输出信噪比为 222000022000|||()()d ||()|E[|()|]2|()|d a u t h x t t N h τττρ?ττ+∞ +∞-==?? 根据Schwartz 不等式有
毕业设计(论文) 课题名称匹配滤波器的研究与设计 学生姓名刘燕 学号0540826084 系、年级专业信息工程系、通信工程 指导教师陈延雄 职称工程师 2009年5月22日
摘要 本文针对扩频接收机中伪码捕获部分为研究重点，分析了几种基匹配滤波器实现方于FPGA的常用案，其中包括：直接形式的匹配滤波器、转置结构的匹配滤波器、采用分布式算法的匹配滤波器和折叠式匹配滤波器。通过比较这些方案的优缺点，最终选定了以折叠式匹配滤波器为最优方案来进行设计。折叠式匹配滤波器实际上就是以静止的本地扩频码作为累加器的系数，匹配滤波器相关过程就相当于接收信号滑过本地序列，当滑动到两个序列相位对齐时，就必有一个相关峰值输出。该匹配滤波器采用VHDL语言，通过模块划分来进行设计，整个过程都在Xilinx公司开发的ISE集成软件系统中完成，最后在Modelsim仿真软件上进行了各个模块的仿真。本论文所设计的折叠式匹配滤波器，能够根据实际需要来设置不同的扩频码长度，很好的完成伪码的相关捕获效果。该折叠式匹配滤波器结构能够节省FPGA资源，提高伪码捕获时间和效率，有很好的实际效果。 关键词：匹配滤波器；M序列；伪码捕获；折叠式FIR结构；FPGA
ABSTRACT Based on this background , making the PN code capture part as a point of the spread spectrum receiver , this paper analyze several common used Matched Filter programs on FPGA , including : the direct form of matched filter , the transposed structure of matched filter , the distributed arithmetic structure of matched filter , and folded structure of matched filter . Compared with the advantages and the disadvantages of these programs , finally we choose the folded structure of matched filter as the best one to complete this design . The folded filter is actually using the PN code as the accumulator coefficients , and then , matched filter correlation process is equivalent to the receiving signal spreading the PN code . When the sliding of two phase sequence is the same , this implies that making a result of correlation . The designs of the matched filter using VHDL and modules . The whole process completed in the development of the company Xilinx ISE Integrated Software System . Finally , every modules simulated in the Modelsim simulation software . The design on this paper , according to the actual need , can set up a different PN code length , and make a good effect on the PN code capture of the spread spectrum receiver . The folded matched filter can reduce the cost on FPGA resources or the PN code capture time , and improve the efficiency of the capture process , it also can make a very good practical effects . Key words:Matched filter ；M series；Acquisition of Pseudo-code；Folded FIR structure；Transposed FIR structure；FPGA
实验三滤波器实验 一，实验目的 1，通过实验了解滤波器的工作原理。 2，通过实验学习有源滤波器的特点。 3，学习滤波器在工程技术中的应用。 二，实验仪器及器材 1，通用线路接插板 2，电容、电阻、电位器、运算放大器等电子元器件 3，晶体管毫伏表 4，低频信号发生器 5，直流稳压电源 三，实验步骤及实验结果 1，计算上截止频率为440Hz的RC低通滤波器的R、C数值。 实验电路如上图，其中电容，根据上截止频率点处 解得：。 2，将选好的元件在线路插板上按上图接插成低通滤波器，测出其幅频特性。 采用两种方法测量，一种是通过示波器测量不同频率的响应幅值，从而得到幅频特性曲线。另一种是直接测量幅频特性伯德图。 实验中直接测得幅频特性曲线：
手动调整输入信号频率，测得输出放大倍率如下 通过示波器测量频率为0~2k时的幅值响应数据如下: 得到的幅频特性曲线如下： 可以看出通过测量各频率放大倍率绘制的幅频曲线图和实验中仪器绘制的波特图基本一致，截止频率440Hz左右。 3，在此低通滤波器的输出端并联一个1kΩ的负载电阻，再测其幅频特性，并与无负
载情况下的幅频特性相比较。 分析可得上截止频率满足： 实验中36kΩ，，代入上式求得： 实验测出幅频特性曲线如下： 分析数据： Freq (Hz) Gain (dB) Phase (deg) 100.000 -30.235 -0.438 14677.993 -33.457 -51.451 17782.794 -34.382 -57.910 从初始下降-3dB即为截止频率，可看出与理论计算基本相符。 比较两种情况可看出： 原本的截止频率为440Hz处于低频段，并联负载后截止频率变为16.4kHz处于高频段，无法起到低通滤波器的作用。 另外原本的静态放大倍率为1(0dB)，在接负载后静态放大倍率降为，即实际输出电压很小，影响滤波器性能。 4，接成如下图所示的有源滤波低通滤波器，测出其幅频特性。
1.1 匹配滤波器检测 基于第三章对频谱滤波器检测的简要描述，本节就对此进行详细的解说。前面提到了当认知用户知道主用户的先验信息时，匹配滤波器检测就是频谱检测的最优算法，早期的研究表明，匹配滤波器需要（1/SNR ）个采样数，检测时间相比较而言较短，就可以与预期的误差概率相吻合。 这种滤波器在数字通信信号和雷达信号的检测中具有特别重要的意义。匹配滤波器频谱检测算法在加性高斯白噪声信道中是一种最优的频谱感知方法，主要通过对授权信号进行解调或者导频检测实现。前者实现比较复杂，通过采用匹配滤波器对授权用户信号解调，要求认知用户为每类授权用户提供一套接收解码设备；后者实现相对简单，不再需要复杂的接收解码设备，而且目前大部分无线通信系统都存在导频、前导码、时间同步信号和扩频码等确知信号， 这样就使得匹配滤波器检测大大简化，但它的缺点就是为了获得匹配滤波器而必须具备授权用户信号的先验知识，除此之外，计算量也比较大。因此如果先验知识不准确，那么匹配滤波器的性能就会大大下降。 1.1.1 匹配滤波器检测框图 检测统计量Y 为： *)()(∑= N n x n y Y 假设x(n)发射信号已知，将检测统计量与预先设定的门限值λ进行比较，大于门限值时就表明关心的频谱存在授权用户，如果小于门限值，就说明该信道中只有噪声，也就是说，出现了频谱空洞，感知用户可以占用该信道。 匹配滤波器检测框图1
对于现实中的信道，信号可能是M 进制的，这就需要同时进行几路信号同时进行匹配，将每一路频谱的结果进行比较，得到的判决结果后，再根据一定的判决根据，判决得到经过不同信道的接受信号。其工作原理图如下： 匹配滤波器工作原理图2 1.1.2 匹配滤波器检测原理 在第三章中曾提到，匹配滤波器检测的设计准则就是使信号的输出信噪比SNR 在某一时刻达到最大值。信噪比SNR 表达式如下： N 2Es SNR = 式子中Es 为观测时间段中检测信号的能量，N 0为噪声功率。 信道在传输信号时还叠加有高斯白噪声n(t)，其均值为零，双边功率谱密度为N 0//2,因此接收信号波形为： t t n t s t r ≤ ≤+=0),()()( 设最大输出信噪比准则下的最佳线性滤波器H(ω)，输出为 )()()(y 0t n t s t o += 在t=tm 时候，输出信噪比为： ()()m m t n t s 2 o 2 o =ρ 设()()[]t s S F =ωj ，那么经过匹配滤波器后的输出信号为 ()()()? ∞ ∞ -=ωωωπ ωd 21o m t j m e j S j H t s
实验报告 课程名称：数字信号处理 实验名称：低通滤波器设计实验 院（系）： 专业班级： 姓名： 学号： 指导教师： 一、实验目的： 掌握IIR数字低通滤波器的设计方法。 二、实验原理： 2.1设计巴特沃斯IIR滤波器 在MATLAB下，设计巴特沃斯IIR滤波器可使用butter 函数。 Butter函数可设计低通、高通、带通和带阻的数字和模拟IIR滤波器，其特性为使通带内的幅度响应最大限度地平坦，但同时损失截止频率处的下降斜度。在期望通带平滑的情况下，可使用butter函数。butter函数的用法为：
[b,a]=butter(n,Wn)其中n代表滤波器阶数，W n代表滤波器的截止频率，这两个参数可使用buttord函数来确定。buttord函数可在给定滤波器性能的情况下，求出巴特沃斯滤波器的最小阶数n，同时给出对应的截止频率Wn。buttord函数的用法为：[n,Wn]= buttord(Wp,Ws,Rp,Rs)其中Wp和Ws分别是通带和阻带的拐角频率（截止频率），其取值范围为0至1之间。当其值为1时代表采样频率的一半。Rp和Rs分别是通带和阻带区的波纹系数。 2.2契比雪夫I型IIR滤波器。 在MATLAB下可使用cheby1函数设计出契比雪夫I 型IIR滤波器。 cheby1函数可设计低通、高通、带通和带阻契比雪夫I 型滤IIR波器，其通带内为等波纹，阻带内为单调。契比雪夫I型的下降斜度比II型大，但其代价是通带内波纹较大。cheby1函数的用法为：[b,a]=cheby1(n,Rp,Wn,/ftype/)在使用cheby1函数设计IIR滤波器之前，可使用cheblord 函数求出滤波器阶数n和截止频率Wn。cheblord函数可在给定滤波器性能的情况下，选择契比雪夫I型滤波器的最小阶和截止频率Wn。cheblord函数的用法为： [n,Wn]=cheblord(Wp,Ws,Rp,Rs)其中Wp和Ws分别是通带和阻带的拐角频率（截止频率），其取值范围为0至1之间。当其值为1时代表采样频率的一半。Rp和Rs分别是通带和阻带区的波纹系数。 三、实验要求： 利用Matlab设计一个数字低通滤波器，指标要求如下：
经典 无源低通滤波器的设计
团队：梦知队 团结奋进，求知创新，追求卓越，放飞梦想 队员： 日期：2010.12.10 目录 第一章一阶无源RC低通滤波电路的构建 (3) 1.1理论分析 (3) 1.2电路组成 (4) 1.3一阶无源RC低通滤波电路性能测试 (5) 1.3.1正弦信号源仿真与实测 (5) 1.3.2三角信号源仿真与实测 (10) 1.3.3方波信号源仿真与实测 (15) 第二章二阶无源LC低通滤波电路的构建 (21) 2.1理论分析 (21) 2.2电路组成 (22) 2.3二阶无源LC带通滤波电路性能测试 (23) 2.3.1正弦信号源仿真与实测 (23) 2.3.2三角信号源仿真与实测 (28)
2.3.3方波信号源仿真与实测 (33) 第三章结论与误差分析 (39) 3.1结论 (39) 3.2误差分析 (40) 第一章一阶无源RC低通滤波电路的构建1.1理论分析 滤波器是频率选择电路，只允许输入信号中的某些频率成分通过，而阻止其他频率成分到达输出端。也就是所有的频率成分中，只是选中的部分经过滤波器到达输出端。 低通滤波器是允许输入信号中较低频率的分量通过而阻止较高频率的分量。 图1RC低通滤波器基本原理图 当输入是直流时，输出电压等于输入电压，因为Xc无限大。当输入
频率增加时，Xc减小，也导致Vout逐渐减小，直到Xc=R。此时的频率为滤波器的特征频率fc。 解出，得： 在任何频率下，应用分压公式可得输出电压大小为： 因为在＝时，Xc=R，特征频率下的输出电压用分压公式可以表述为： 这些计算说明当Xc=R时，输出为输入的70.7%。按照定义，此时的频率称为特征频率。 1.2电路组成
《概率论与随机信号分析》实验报告 一、实验目的与任务 1. 了解匹配滤波器的原理； 2. 实现LFM 信号的相关接收。 二、实验原理 1．匹配滤波器 匹配滤波器是一种用于检测噪声中某个确定信号是否存在的最佳滤波方法。 ()()()X t s t N t =+ ()()*()()*()()*()Y t X t h t s t h t N t h t ==+ 使Y(t 0)中的信号与噪声比最大化，这样在Y(t 0)大于某个合适的门限时，就有把握地认为Y(t)中包含有s(t)。 2020()()s out s y t S N E Y t ??= ??????? 02201()()()2j t s y t S j H j e d ωωωωπ+∞-∞??=???? ? 00**()()()j t j t H j c S j e cS j e ωωωωω-??==??令： 2222001()()2()42out s S j d H j d S N N H j d E N ωωωωπωωπ+∞+∞-∞-∞+∞-∞?? ?????= ????? ???= ??? 从时域来说，匹配滤波器的冲击响应为： 0()()h t cs t t =- 2．线性调频信号是大时宽带宽积信号，常用在雷达和通信信号中来提高系统的抗干扰能力，采用匹配滤波器，可以在强噪声背景环境中发现信号。 20001()sin(2),222T T s t A f t ut t π??=+∈-????
其中：0 2B u T π=为调频斜率 其时宽带宽积为BT 0>>1 当信号淹没在强噪声背景里时，可以通关相关接收，即匹配滤波的方法检测信号，而降低噪声的影响。 三、实验内容与结果 %信号和噪声经过匹配滤波器 close all clear all f01=30e+6; %中心频率 b1=8e+6; %信号带宽 t0=10e-6; %信号时宽 fs=150e+6; %采样频率 %系统带宽和中心频率 b2=8e+6; f02=30e+6; c2=30; subplot(2,1,1) [bl al]=butter(4,b2/2/(fs/2));%滤波器归一化带宽1对应于fs/2 [hfl f2]=freqz(bl,al,100,fs); plot(f2,abs(hfl)); title('系统低通频率响应'); grid on subplot(2,1,2); [bb ab]=butter(4,[(f02-b2/2)/(fs/2) (f02+b2/2)/(fs/2)]); [hf f2]=freqz(bb,ab,100,fs); plot(f2,abs(hf)); title('系统带通频率响应'); grid on figure; t=0:1/fs:t0; u=pi*b1/t0; subplot(2,2,1); s=sin(2*pi*(f01-b1/2)*t+u.*t.*t); plot(t,s); title('LFM 信号'); grid on subplot(2,2,3); n=length(s); n1=n/2; f1=(0:n1-1)/n*fs;

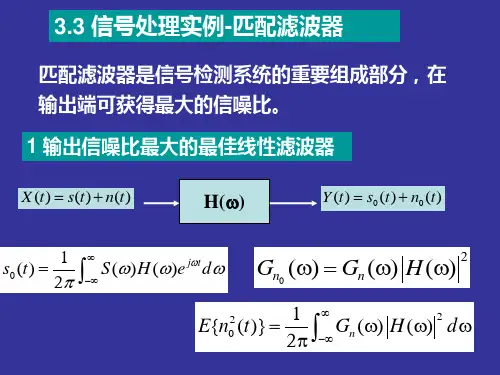

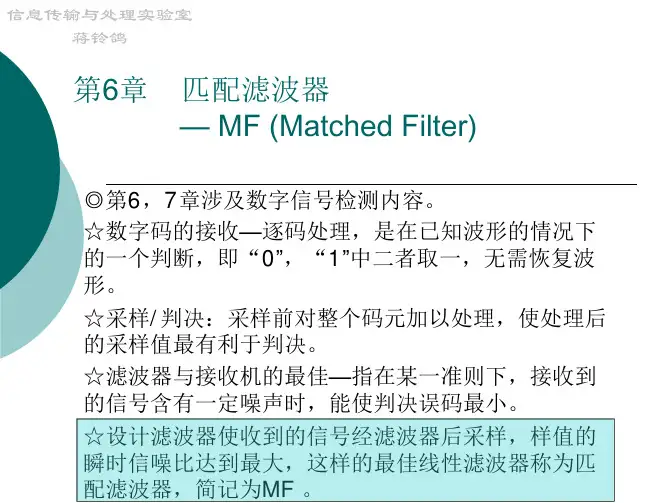

1.5. 2. 匹配滤波器 最佳接收机还可以有另外的一种结构，即匹配滤波器。为了说明匹配滤波器的基本原理，我们从这样一个直观的分析入手。 我们知道，通信系统的误码率与输出的信噪比有关，接收端输出信噪比越大，则系统的误码率越小。因此，如果在每次判决前，输出的信噪比都是最大的，则该系统一定是误码率最小的系统。 遵从这种考虑原则，我们可以得到匹配滤波器的概念。接收机通过匹配滤波器使输出信噪比最大。 一、匹配滤波器原理 假设线性滤波器的输入端是信号与噪声的叠加)()()(t n t x t s +=，且假设噪声)(t n 是 白噪声，其功率谱密度2 )(0 N f P n = ，信号的频谱为)(f X 。 问题：设计一个滤波器使输出端的信噪比在某时刻0t 达到最大。 假设该滤波器的系统响应函数为)(f H ，系统冲击响应为)(t h ，则 输出信号)()()(0t n t s t y O += 其中，? ∞ ∞ --= τττd t h x t s )()()(0，)()()(f H f X f S o = ?∞ ∞ -=df e f H f X t s ft j o π2)()()( 所以在0t 时刻，信号的功率为200|)(|t s 输出噪声的功率谱密度20 |)(|2 )(f H N f P o n = 输出噪声平均功率为?∞ ∞-= df f H N Pn 2 0|)(|2 所以0t 时刻输出的信噪比为： ??∞ ∞-∞ ∞ -== df f H N df e f H f X Pn t s r ft j 2 02 22 000|)(|2|)()(|| )(|0π 根据Schwarts 不等式， ???∞ ∞ -∞ ∞ -∞ ∞ -≤df f Y df f X df f Y f X 22 2 |)(||)(||)()(|
实验二匹配滤波器 一、 实验目的 1、了解匹配滤波器的工作原理。 2、掌握二相编码脉压信号的压缩比、主旁瓣比、码元宽度的测量方法。 3、加深和巩固课堂所学有关距离分辨力、横向滤波器和匹配滤波方面的知识。 二、 实验仪器 示波器、直流稳压电源、万用表 三、 实验原理 二相编码信号的匹配滤波器为： 1 2 ()()()H f f f μμ=? 式中，1()f μ为子脉冲匹配滤波器，为横向滤波器（即抽头加权延时线求和网络）。二相编码信号的匹配滤波器结构如图一所示。 图一 二相编码信号的匹配滤波器结构 子脉冲匹配滤波器频率特性为： 1 ()()j fT f c fT e πμ= 为横向滤波器频率特性为： 1 2() (1)2 ()P j f kT P k k f c e πμ ----==∑ 式中，P 为码长，T 为码元宽度，k c 为二相编码信号。 在此，采用数字信号处理省略了子脉冲匹配滤波器，所以脉压输出不再是三角波而是方波。横向滤波器（即抽头加权延时线求和网络）在此采用超大规模集成电路完成。 四、 实验电路 该实验箱能够产生矩形脉冲、m 序列、PN 截断码、巴克码、互补码等多种信号以及其对应的匹配滤波输出。通过按键的选择，可以观察各种信号形式以及对应的匹配滤波输出结果，测量各种信号的脉压参数。 试验箱OUT1端口为原始波形信号输出，OUT2端口为信号匹配滤波输出。数码管用以显示当前信号波形以及频率指示，K1~K8用来选择波形以及当前信号
频率。其含义如下： 1、按键K1：数码管显示P。单脉冲。周期1ms；脉冲宽度30us。 2、按键K2：数码管显示SP。脉冲串。周期1ms；脉冲宽度10us。一个周期有7个单脉冲。 3、按键K3：数码管显示31。31位m序列。无限长；码元宽度1us。 4、按键K4：数码管显示P31。31位PN截断码。周期1ms；码元宽度1us。 5、按键K5：数码管显示b13。13位巴克码。周期1ms；脉冲宽度30us。 6、按键K6：数码管显示cb47。4位/7位组合巴克码。周期1ms；码元宽度1us。 7、按键K7：数码管显示Pc32。双路32位互补码。周期1ms；码元宽度1us。 8、按键K8：数码管显示c321。输出其中一路32位互补码。周期1ms；码元宽度1us。 注：（1）每次按键，实验箱OUT1输出码元信号，OUT2相对应的匹配输出。 （2）同一按键再按一次，码元宽度增加，数码管显示带小数点。 五、实验内容和步骤 1、检查实验箱电源以及信号输出的连接方式。 2、打开实验箱电源以及示波器，调整示波器使观察信号最佳。 3、按键K1，数码管显示P，观察OUT1输出的单脉冲信号以及OUT2输出的匹配滤波信号，记录输出波形。 4、用示波器测量压缩比、主旁瓣比、码元宽度等参数。 5、再次按键K1，改变单脉冲信号码元宽度，LED4显示带小数点。观察信号及匹配滤波器输出的改变，测量各项参数。 6、依次按键K2~KK7，选择不同的输入信号，重复步骤2~4，观察波形，记录数据。 7、关闭实验电源，总结实验数据。 8、将实验数据记录填入表一，进行分析。 表一测试数据 六、实验结果 压缩比=匹配滤波器输入信号宽度/匹配滤波器输出信号主峰宽度 主旁瓣比=输出信号主瓣高度/输出信号最高旁瓣高度
1.概述 低通滤波器ＬＰＦ是滤除噪声用得最多的滤波器。由于高阶有源低通滤波器的每个滤波节皆由二阶滤波器和一阶滤波器组成。我们设计一个巴特沃兹二阶有源低通滤波器。并使用电子电路仿真软件进行性能仿真。 （2）巴特沃斯低通滤波器的幅频特性为： n c uo u A j A 211)(??? ? ??+=ωωω . . . . . . （1） 其中Auo 为通带内的电压放大倍数，ωC 为截止角频率，n 称为滤波器的阶。从（1）式中可知，当ω=0时，（1）式有最大值1；ω=ωC 时，（1）式等于0.707，即Au 衰减了 3dB ；n 取得越大，随着ω的增加，滤波器的输出电压衰减越快，滤波器的幅频特性 越接近于理想特性。 当 ω>>ωC 时， n c uo u A j A ??? ? ??≈ωωω1)( . . . . . . （2） 两边取对数，得： lg 20c uo u n A j A ωωωlg 20)(-≈ . . . . . . （3） 此时阻带衰减速率为： -20ndB/十倍频或-6ndB/倍频，该式称为计算公式。 2.工作原理图 图2-1低通滤波器原理图
2-2低通滤波器原理图 工作原理：（1）滤波器是具有频率选择作用的电路或运算处理系统。滤波处理可以利用模拟电路实现，也可以利用数字运算处理系统实现。滤波器的工作原理是当信号与噪声分布在不同频带中时，可以在频率与域中实现信号分离。在实际测量系统中，噪声与信号的频率往往有一定的重叠，如果重叠不严重，仍可利用滤波器有效地抑制噪声功率，提高测量精度。 任何复杂地滤波网络，可由若干简单地、相互隔离地一阶与二阶滤波电路级联等效构成。一阶滤波电路只能构成低通和高通滤波器，而不能构成带通和带阻。可先设计一个一阶滤波电路来熟悉电路设计思路以及器件使用要求和软件地进一步学习。 有源滤波器地设计，主要包括确定传递函数，选择电路结构，选择有源器件与计算无源元件参数四个过程。 巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。在振幅的对数对角频率的波特图上,从某一边界角频率开始,振幅随着角频率的增加而逐步减少,趋向负无穷大。 一阶巴特沃斯滤波器的衰减率为每倍频6分贝，每十倍频20分贝。二阶巴特沃斯滤波器的衰减率为每倍频12分贝、三阶巴特沃斯滤波器的衰减率为每倍频18分贝、如此类推。巴特沃斯滤波器的振幅对角频率单调下降，并且也是唯一的无论阶数，振幅对角频率曲线都保持同样的形状的滤
低通无源滤波器仿真与分析 一、滤波器定义 所谓滤波器（filter），是一种用来消除干扰杂讯的，对输入或输出的信号中特定频率的频点或该频点以外的频率进行有效滤除的，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。一般可实为一个可实现的线性时不变系统。 二、滤波器的分类 常用的滤波器按以下类型进行分类。 1)按所处理的信号： 按所处理的信号分为和两种。 2)按所通过信号的频段 按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。 低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。 高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。 带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。 带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。 3)按所采用的元器件 按所采用的分为无源和两种。 ：仅由(R、L 和C)组成的滤波器，它是利用电容和电感元件的随频率的变化而变化的构成的。这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的和重量都比较大，在低频域不适用。 有源滤波器：由无源元件(一般用R和C)和(如集成运算放大器）组成。这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在、高频、大功率的场合不适用。 4)按照阶数来分 通过传递函数的阶数来确定滤波器的分类。 三、网络的频率响应 在时域中，设输入为)(t y，滤波器的脉冲响应函数为)(t h。转换到 x，输出为)(t 频域，激励信号为) Y。 (ωj (ωj X，经过一个线性网络得到的响应信号为)
实验一 匹配滤波器的仿真验证 一、实验目的：利用matlab 验证匹配滤波器的特性 二、实验要求：设二进制数字基带信号s （t ）=∑a n a g （t-s nT ），加性高斯白噪声的功率谱 密度为0.其中n a ∈{+1，-1}，g （t ）={10 s T t <<0其他（1）若接收滤波器的冲击响应函数h （t ） =g （t ），画出经过滤波器后的输出波形图：（2）若H （f ）={ 10)2/(5||s T f <其他 画出经过滤波器后的输出波形图。 三、实验原理： 匹配滤波器原理：匹配滤波器是一种以输出信噪比为最佳判决准则的线性滤波器。它的冲击响应h （t ）=S （t0-t ）；y0（t ）=h （t ）*s （t ）；在最佳判决时刻t0时输出信噪比r 最大。 四、实验源码 clear all; close all; N =100; N_sample=8; Ts=1; dt =Ts/N_sample; t=0:dt:(N*N_sample-1)*dt; gt =ones(1,N_sample); d = sign(randn(1,N)); a = sigexpand(d,N_sample); st = conv(a,gt); ht1 =gt; rt1 =conv(st,ht1); ht2 =5*sinc(5*(t-5)/Ts); rt2 =conv(st,ht2); figure(1) subplot(321) plot(t,st(1:length(t))); axis([0 20 -1.5 1.5]);ylabel('输入双极性NRZ 数字基带波形'); subplot(322) stem(t,a); axis([0 20 -1.5 1.5]);ylabel('输入数字序列'); subplot(323)
