生活中常见电路1

第十九章 生活用电
第1节 家庭电路
1．家庭电路的组成：家庭电路是最常见、最基本的实用电路，它由两 根__进户线__、__电能表__、__总开关__、__保险装置__、用电器和 导线等组成。家庭电路中的各用电器之间是__并__联的；控制用电器 的__开关__与用电器__串__联，并接在__火__线和用电器之间。 2．通常用__试电笔__来辨别火线和零线。在使用时，用手接触笔尾金 属体，笔尖接触电线，如果氖管__发光__，表示接触的是火线。 3 ． 三 孔 插 座 的 接 法 ： 左 _零_ _ _ _ _ _ _ 右火_ _ _ _ _ _ _ _接上地_ _ _ _ _ _ _ _ 。 4．三线插头的接法：一条接__火线__(通常标有字母“L”)，一条接 __零线__(通常标有字母“N”)，一条接__地线__(通常标有字母 “E”)。
5 ． ( 1 2 分 ) 如 图 ， 三 孔 插 座 比 两 孔 插 座 多 的 那 个 孔 是 大跟地_ _ _ _ _ _ _ _ 连 接 的 ， 当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路中， 还把用电器的__金属外壳__与__大地__连接起来。
开关和螺口灯泡接入电路方式错误 6．(5分)(2019•郴州)请用笔画线表示导线，将图中的电灯和开关正确 接入家庭电路。
9．(2019•广东)如图为家庭部分电路示意图，正常发光的电灯突然熄 灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均 发光。由此判断电路故障的原因可能是( C ) A．插座短路 B．进户的火线断路 C．进户的零线断路 D．电灯的灯丝断路 10．(多选)下列关于家庭电路的说法，不正确的是( D ) A．洗衣机使用三孔插座能防止人触电 B．电灯的开关装在火线或零线上均可 C．试电笔可以辨别家庭电路中的火线和零线 D．发生漏电或触电时，漏电保护器会自动断开电源进行保护

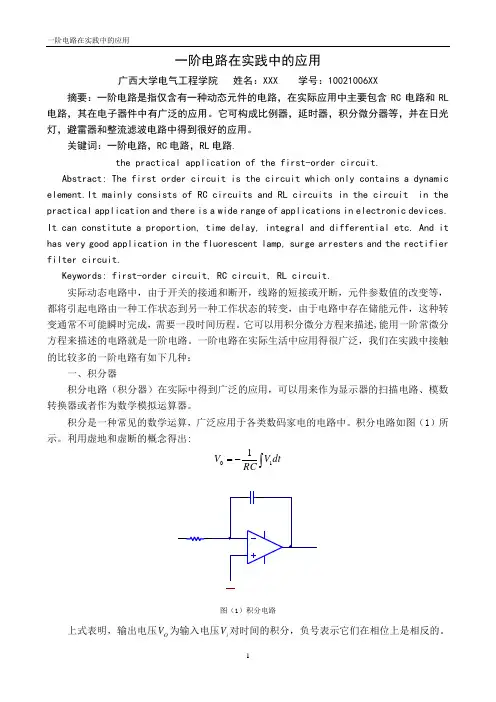

一阶电路在实践中的应用广西大学电气工程学院 姓名：XXX 学号：10021006XX摘要：一阶电路是指仅含有一种动态元件的电路，在实际应用中主要包含RC 电路和RL 电路，其在电子器件中有广泛的应用。

它可构成比例器，延时器，积分微分器等，并在日光灯，避雷器和整流滤波电路中得到很好的应用。

关键词：一阶电路，RC 电路，RL 电路.the practical application of the first-order circuit.Abstract: The first order circuit is the circuit which only contains a dynamic element.It mainly consists of RC circuits and RL circuits in the circuit in the practical application and there is a wide range of applications in electronic devices. It can constitute a proportion, time delay, integral and differential etc. And it has very good application in the fluorescent lamp, surge arresters and the rectifier filter circuit.Keywords: first-order circuit, RC circuit, RL circuit.实际动态电路中，由于开关的接通和断开，线路的短接或开断，元件参数值的改变等，都将引起电路由一种工作状态到另一种工作状态的转变，由于电路中存在储能元件，这种转变通常不可能瞬时完成，需要一段时间历程。

它可以用积分微分方程来描述,能用一阶常微分方程来描述的电路就是一阶电路。

实战演练
知识点二：家庭电路故障的判断 例题3：炎热的夏天，小雷家新安装了空调。当空调运转时，只要
将完好的电水壶插头插入插座，空气开关就跳闸，分析原 因可能是（ B ）。
A. 电水壶的插头没插入前，插座就短路了 B. 电路中用电器的总功率过大 C. 电路中总电流小于空气开关的额定电流 D. 电线过细而电阻大造成电路电流过大
小明先检查保险丝，保险丝完好，再用试电笔分别检测插 座的两孔，发现氖管均发光，造成这一现象的原因是 （ D ）。 A. 进户火线断了 B. 插座发生短路了 C. 某盏灯丝烧断了 D. 进户零线断了
课堂练习
【解析】进户线的火线断了，试电笔的氖管不会发光，故选项A错误； 插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故选项B 错误；因各灯并联，互不影响，某个电灯的灯丝烧断了，其他灯仍还 亮，故选项C错误；试电笔能亮，说明火线上有电，而零线上本该亮， 但也亮了，说明是进户线的零线开路了，故选项D正确。
三线插头和漏电保护器
在新建的楼房里，控制插座的总开关上大多 还装有漏电保护器（见右图）。正常情况下， 用电器通过火线、零线和供电系统中的电源构 成闭合电路，不应该有电流直接流入大地。 但是，如果站在地上的人不小心接触了火线 ，电流经过人体流入大地，这时，总开关上的 “漏电保护器”会迅速切断电流，对人身起到 保护作用。
实战演练
知识点一：家庭电路的组成与连接 例题2：下列关于家庭电路的说法中，正确的是（ A ） 。
A. 使用电冰箱时必须使用三孔插座 B. 能够使试电笔氖管发光的是零线 C. 熔丝（保险丝）熔断后可以用铜丝代替 D. 控制电路的开关应接在零线和用电器之间
实验探究
【解析】电冰箱使用三孔插座，当电冰箱漏电时，电流就通过地线，流入大 地，防止触电事故的发生，故选项A正确；用测电笔来辨别火线和零线时， 能够使测电笔的氖管发光的是火线，故选项B错误；保险丝采用电阻率大熔 点低的银铜合金制成，在电流过大时能自动切断电源。铜的熔点高，在电流 过大时不能自动切断电源，不能起到保险的作用，故选项C错误；控制电路 的开关应该接在火线和用电器之间，防止开关断开时，用电器仍然和火线连 接造成触电事故，故选项D错误。

人教版 物理 九年级 下册
第十九章 生活用电 第1节 家庭电路
家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是 如何连接的？如何用电更安全呢？
2. 能正确连接家庭电路中灯泡、插座等元件；能正确选 择家庭电路中各元件的规格。
1. 认识家庭电路的组成及各部分电路元件的作用；会正确 使用验电笔区分火线和零线；了解插座接地的作用和漏电 保护器作用。
灯泡的连接
灯座
安全扣
螺旋套 接零线 防止金属螺 旋套带电
金属片 接火线
知识点 2 火线和零线
220 V 220 V 0V
火线 零线
大地
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
零线在入户前已经与大地相连。
试电笔
点 击 图 片 播 放 视 频
试电笔的使用
试电笔 （1）作用：辨别火线和零线。
断路处
基础巩固题
1. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
B
弹簧
氖管
A．试电笔可用来测试物体是带正电还是带负电 BC．．试使电用笔时笔尾通手金常指属也不体用能来碰检到查金电属气笔设卡电备阻的外壳是否带电 笔尖金属体 D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
连接中考
1.（2018•阜新）下列有关家庭电路的说法正确的是（ ）
C
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关要连接在零线和用电器之间
火线
连接中考
2.（2018•长春）【多选】如图所示的家庭电路中，连接错误的元件
是（ ） A．开关
