目录ONTENTS 一施工图深化要点二铝模配板深化要点三工厂制作控制要点四现场安装控制要点五铝模工期控制要点六铝模成本控制
目录
七常见问题以及控制措施
八注意事项
一、施工图深化要点
铝模与装配式建筑一体化施工技术研究 发表时间：2018-12-18T11:03:58.410Z 来源：《基层建设》2018年第31期作者：李瑞宇[导读] 摘要：为了实现“等同现浇”，在装配式建筑的构件节点和构件之间所采用的一般是现浇连接的装配方式。 中国建筑第二工程局有限公司上海分公司江苏淮安 223201摘要：为了实现“等同现浇”，在装配式建筑的构件节点和构件之间所采用的一般是现浇连接的装配方式。在目前来说，现浇部分的浇筑一般采用的是传统的木板或钢框木模板，这种模板的不足在于其周转率低，在施工现场浪费现象严重，也难以保证混凝土的质量，因此铝合金模板体系的应用和推广也就显得更加迫切。与木板相比，铝合金模板强度和精度都更高，能够在保证混凝土质量的同时，大大提高 施工效率。 关键词：铝模与装配式建筑；一体化；施工技术 1 一体化施工工艺流程 装配式建筑与铝模一体化工艺流程一般为：测量放线→剪力墙钢筋绑扎、安装管线预埋→隐蔽验收→PC墙板安装→墙模板安装→梁模板安装→PC叠合板安装→铝模楼板安装→模板验收→梁板钢筋绑扎、安装管线预埋→隐蔽验收→浇筑混凝土一快拆体系拆模→转运下一层。尽管在铝膜与装配式建筑一体化施工的工艺流程都相对固定，前后顺序大致相同，但是实际施工环境中仍然要结合实际情况适当调整，其中应注意以下问题：（1）在装配式建筑进行墙板吊装的同时，可以进行墙、柱钢筋绑扎作业。（2）在气候或者前一天混凝土浇筑过晚等因素的影响下所导致的楼面强度不足、吊装墙板难以进行时，可以首先进行墙、柱绑扎施工，待楼面强度达到指定标准后在进行墙板吊装作业。（3）按照工程质量标准，可一次或多次在墙、柱铝膜完成过程中进行模板复查。（4）可根据工期的长短，决定叠合板吊装和楼板水电管线预埋、梁、楼板钢筋绑扎等步骤是否同时进行。 2 PC+铝模技术推广意义及施工难点 2.1施工层工艺斜撑较多 铝模一体化施工过程中，由于PC端和铝模设计均采用双排斜撑工艺，PC墙板的斜撑幅度和铝模斜撑幅度为互补关系，导致实际施工过程中PC墙板的斜撑幅度占据了铝模斜撑余地，使铝模斜撑空间变小，降低了铝模一体化的操作空间，造成爆模和斜撑密集区的墙板碰撞现象。拼接过程中，PC构件的预留螺栓孔洞尺寸和铝模板对接设计标准不一，为完成拼接只能再次开孔，由于铝模板的尺寸存在构造误差，导致已经开孔的铝模板在对位过程中需要再次进行测量和打孔作业，严重影响工作效率。此外，因加工精度差，工厂未将螺栓孔在生产过程中产生的杂质清理干净，增加了预留孔洞尺寸的误差，压扣螺栓不能顺利安装，提升了施工过程中的对接难度。 2.2铝模与PC构件处理精度要求高 铝模和PC构件的处理是一项对加工精度要求较高的工艺，因此，装配式建筑的预装过程中必须由具备相关资质的工厂和操作工人进行处理。总体来说，接缝处理易出现3方面的问题：（1）PC构件和铝模易出现尺寸偏差和露缝，特别是平台板和墙板阴角地带节点偏差现象更为严重。（2）铝模墙体接缝处需要预留2cm的K板，部分预装工人因技术漏洞导致墙底烂根现象。铝模在浇筑过程中螺钉紧固程度不符合质量标准，背楞间距超出接缝需要，脱模后会引起漏浆和错位现象。（3）楼板下垂问题，铝模墙内阳角下端时常出现脱模、爆模现象，楼板在阴角仅依靠横向支撑，进一步加大了接缝处理的不稳定性。 3 一体化应用措施 3.1设计阶段 （1）在图纸设计过程中，必不可少需要解决的就是装配式建筑PC板中的安装偏差问题，首先结合铝膜的加工尺寸，为其预留出足够大的调整间隙，例如对于装配式建筑的构件来说，0.2%的直线度最为合适。在具体施工阶段，根据施工项目的标准层层高，来确定具体的误差大小，进而再对构件与率合金模板相连接时的间隙加以确认，并用合适规格的橡胶条在安装模板时进行填充。（2）在装配式建筑与铝膜之间，一般采用的是可调式连接压扣，实现硬连接时应确保两者之间的间距在400mm以内；应用套管来进行螺杆外侧的加固工作，同时应在套管初安装防止漏浆的橡胶垫片。（3）对于铝膜板支撑的加密和碰撞进行优化和加固。一方面对铝膜板的斜撑进行加密，并在模板的底部进行拉杆加固，之后对于墙阴角处的楼板模板进行竖向支撑的增设处理，可以在多个方面都有效降低外墙爆膜的风险；另一方面通过优化铝膜斜撑的数量、增加墙板底部固定连接件，来有效解决斜撑多和空间碰撞问题，将传统的斜撑双排更新为斜撑一排；最后，还可以通过BIM碰撞分析来更正斜撑碰撞的位置。 3.2加强一体化中PC板与铝膜的接缝处连接 （1）在PC板与铝膜的拼接处，可以在PC墙板上粘贴双面胶，这样做的目的是等到之后构件与侧模通过压扣进行加固时可以利用双面胶将拼缝挤死，从而有效减少和避免混凝土浇筑中漏浆现象的出现。当然，如果借助专业铝膜公司，在铝膜施工方面配备专门的密封橡胶条（替代双面胶）和专用压扣，阻止漏浆现象的效果会更加明显。（2）在装配式建筑构件与铝膜接缝处渗透问题的处理上，针对铝膜和预制构件拼缝较小的地方，可以直接在接缝处曾铁防水胶带，将砂浆密封；针对两者之间拼缝较大的地方，则采用铝板与木模拼接加固的方式，以铝膜背楞或木方的方式来保证组合体的稳固。 3.3加强一体化中预制墙板的强度 针对经常发生爆模现象的墙体下半部分，可以通过设置防爆膜墙箍的方式，该墙箍以角铝来连接2个PC外墙，在拉钢筋螺杆穿过预留孔洞后在螺杆上加垫片，随后用螺栓拉紧加固。为了提高墙板底部的整体刚度，可以利用竖向紧固片，确定固定的距离后用竖向紧固片在该距离内拉结上下预制墙板，对于墙阴角处的楼板当然也要增设竖向支撑。最后，通过高频振动棒来降低激振力也是降低爆模风险的有效措施之一。 3.4加强一体化中构件铝膜的质量和安全检查 对于预制构件和铝膜等的施工过程，要对其加工尺寸、平整度、预留洞口和预埋件位置进行严格的控制，一般由专人负责统计相关数据。在发现出现PC板和铝膜上有损坏、尺寸与标准规范不符，要立即上报并进行退场修补处理。对于PC板上的预留钢筋也要进行严格的控制，一旦不符合要求就要立即进行更正。在安装完成后检查工序仍不可或缺，这时主要针对施工的工序进行验收，确保施工严格按照符合具体施工环境的工序进行精确的安装。为避免阻碍下一道工序的顺利展开，在浇筑前应派人对斜撑、销钉等进行二次看膜。 3.5加强一体化施工人员的技术交底
中港技术大讲堂 之幕墙铝单板的特点及施工工艺 阅读前言 ? ? ? 中港金属作为一家专业生产幕墙铝板的厂家，拥有10多年丰富的幕墙铝板生产经验，并娴熟地掌握了幕墙铝板各种样式的安装方法及技术解决方案，为了让大家能够简单的了解幕墙铝板的特点、安装方法及步骤，特分享此文章，希望能够带来一点帮助。 铝单板系金属幕墙的第二代产品，采用优质铝合金面板作为基材，辅以先进的数控加工技术，确保板材在加工后平整不变形，在安装后能抵抗各种外力。铝板表面采用氟碳漆喷涂，保证色泽均匀，抗紫外线辐射，抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。 随着我国经济的高速发展，铝单板幕墙在大中城市的公共建筑、高档办公楼、商住综合体、轨道交通、标志性建筑中得到越来越广泛的应用。中港金属也随着市场的需求逐步研发和生产了包括铝单板、铝蜂窝板、双曲铝板、仿木纹，仿石纹铝板、保温铝板、幻彩铝板和内装天花、方通等全系列的内外装铝单板产品线。 1 特点 1.1铝单板幕墙构造 铝单板幕墙主要由面板、加强筋、挂耳等组成。一般面板四周折20mm宽的折边；挂耳与面板主要用抽芯铆钉连接，面板通过挂耳与骨龙相连；面板背面焊有螺栓、通过螺栓把加强筋和面板连接起来，形成一个牢固的整体，加强筋起到增加铝单板刚性的作用，保证铝单板在长期使用中的抗风压特性和平整性。其构造如图所示： 1.2铝单板幕墙的特点 （1）轻量化、刚性好、强度高； （2）不燃烧性、防火性佳； （3）最佳的耐候性能和抗紫外线、优异的耐酸、耐碱性能，在室外正常条件下，不退色保质期限为10年； （4）加工工艺性好、可加工成平面、弧形面和球形面； （5）适用于各种复杂的形状、不易沾污、便于清洁、保养； （6）铝单板面层采用氟碳涂层，色彩可选性广、装饰效果极佳； （7）易于回收、无污染、利于环保。 2 适用范围
导语 建筑铝合金模板作为近年来出现的新型建筑模板，在世界发达国家越来越多的地方可以见到它们的应用，它在材质、施工效果、成本预算、使用寿命、环保等多方面优于传统模板，同时为客户做到降低工程成本，提高工程质量，加快工期，避免施工过程中的人为出错，拆板后无残留工程垃圾，为施工人员提供一个安全、文明的工作环境。 为什么建筑施工中要用铝合金模板？ 1、混凝土表面质量平整光滑，可达到免抹灰的效果。 2、铝合金建筑模板强度高、精度高，板面拼缝少。 3、施工方便，铝合金建筑模板组装方便，可以由人工拼装，或者拼装成片后整体由机械吊装。 4、规范施工，周转次数高，正常使用可达到300次。 5、应用范围广。铝合金建筑模板墙体模板、水平楼板、柱、梁、爬模等模板的使用。 6、重量轻，每平方米重量不足19kg。 7、建筑工期短，比一般模板施工快40%-50%。 8、承载力大，铝合金模板每平方可承载30kN。 9、回收价值高，铝合金建筑模板残值高，均摊成本优势明显。 铝模板施工全过程如下： 步骤01 施工前的工具准备
步骤02 认识铝模的材料

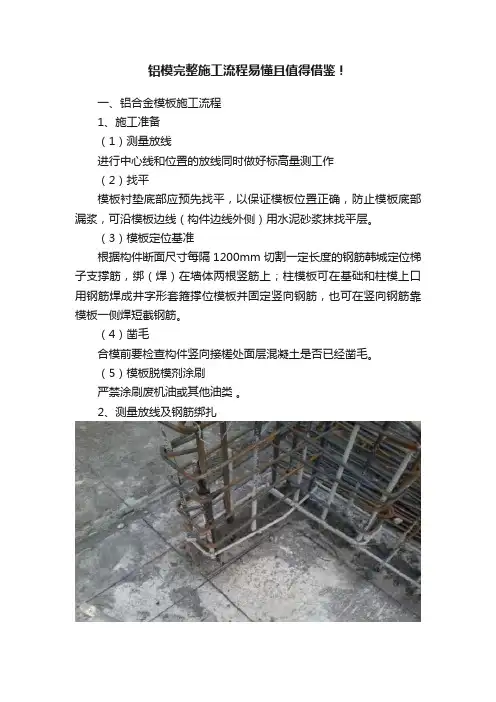

步骤03 进行铝模施工测量放线 操作流程 1、测量员根据轴线引测出墙柱所有边线及200mm(或250mm)控制线，根据边线，焊工在2小时内完成定位钢筋。 2、现场测量员根据控制线复核墙柱边线和定位钢筋的位置是否正确。 3、使用水平仪测量本层标高是否在控制范围内，宜低不宜高，超出一公分需要做相应的找平处理。
步骤04 定位钢筋的焊接 1、焊定位筋，控制在不小于2mm以内的定位钢筋应留有相应的保护层，超出范围的钢筋马上处理。钢筋使用直径为不小于12mm的钢筋。 2、在墙柱根部离地约50mm,间距不大于700mm焊接定位钢筋。封口的位置。焊井字形，阴角部位也焊接定位钢筋。 步骤05 安装外墙K板 安装外墙K板时要在K板表面孔的中心位置加装套。
装配式构件安装 施工工法详解 1．前言 随着我国经济的快速发展，对施工现场的绿色节能环保要求的越发严格，如何在保证工程质量的前提下提高施工进度、减少施工现场环境污染、降低施工成本等显得尤为突出。为了促进建筑施工技术现代化，提高效率，缩短工期，保护环境，节能减排，并确保建筑物的质量和性能，引导房地产业更好的可持续发展，建筑工程的产业化已经是行业发展的趋势。产业化工程突出特点就是装配式施工，而如何提高装配式建筑的整体性，降低构件加工、安装的难度，提高构件安装的质量，缩短安装时间等，成为影响产业化工程发展的主要因素。 住宅混凝土构件装配式安装，是指将房屋建筑工程中，组成建筑主体的相关构件，在加工厂制作成成品构件，再将构件统一配货运输至指定安装地点，经大型设备的吊装、拼装、连接、校正和局部现浇混凝土等工艺所建成的建筑物。通俗讲，该工艺是将钢结构安装工程与混凝土构件的制作巧妙结合起来，形成一种综合性较强的施工安装方法。提高了工程构件的生产效率，缩短了施工周期，减少了人力的投入与技术间歇，同时大大降低了施工成本的投入和资金流的占用。 2．工法特点 2.1设计科学合理：按照标准化进行设计，根据结构、建筑的特点将内墙、外墙、楼梯、阳台、顶板、女儿墙等构件进行拆分，在工厂内进行标准化生产。 2.2现场施工机械化：现场施工主要为机械安装，施工速度快，现场工人数量少，方便现场的安装与管理，大大提高了工作效率，能有效的保证施工工期。 2.3经济合理：预制叠合板支撑采用可调式专用支撑替代传统的脚手架支撑，可调式独立支撑、稳定三脚架配合铝梁共同使用，每1.5㎡使用四根独立支撑、两根铝梁，不用设置扫地杆、水平杆，较传统施工工艺减少了脚手架和木方的投入，既降低了施工成本，又减少了木材的应用，从而达到了环保节能绿色施工的效果。
SGBZ-02铝模板工程施工技术标准 依据标准 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 《建筑施工安全检查标准》 JGJ59-2011 《建筑施工高处作业安全技术规范》 JGJ80-91 《工程测量规范》 GB50026-2007 《组合钢模板技术规范》GB50214-2001 1、范围 本工艺标准适用于工业与民用建筑现浇混凝土框架（包括框架剪力墙）、剪力墙及筒体结构铝模板施工 2、施工准备 2.1 铝模板的材料准备 根据工程结构特点和现场实际情况，应配备模板体系选型如下表： 2.3铝模板的配套材料 2.1流水段划分：可按工程量的大小划分流水段。 3、操作工艺流程 铝模板工艺流程： 墙柱定位放线→墙柱扎筋及验收→墙柱支模→梁板支模→楼面板支模→钢筋安装及验收→浇砼、过程控制→模板拆除
3.1墙柱定位放线 3.1.1墙线控制线的测量放线 墙线控制线的测设，要求墙墨线需超出剪力墙墙边100mm以上，以便于模板安装后调整位置。控制线允许偏差≤3mm。如图3.1.1 图3.1.1 3.1.2 标高线及板厚控制线的测设 3.1.2.1下层砼浇筑完毕后，须及时将1m标高线需在每道剪力墙钢筋上标识出，每道剪力墙角边钢筋均需给出标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m，以便于楼板厚度的检查控制。如图3.1.2.1 图3.1.2.1砼楼面板厚控制钢筋图 3.1.2.2板厚控制线需按楼层标高在钢筋上做出标识，标识须控制在低于楼面板下5mm 处，剪力墙每面要求测放三个及三个以上楼面标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m，在控制点处焊接板厚控制钢筋，板厚控制钢筋横向距离小于等于800mm，并在控制钢筋上拉φ3铁线控制砼楼面预浇筑距离，浇砼以覆盖铁线为准，楼面厚度误差要求控制在-5mm内。如图3.1.2.2 图3.1.2.2板厚控制钢筋放大图 3.1.3墙厚定位钢筋的安装
为什么建筑施工中要用铝合金模板？ 1、混凝土表面质量平整光滑，可达到免抹灰的效果。 2、铝合金建筑模板强度高、精度高，板面拼缝少。 3、施工方便，铝合金建筑模板组装方便，可以由人工拼装，或者拼装成片后整体由机械吊装。 4、规范施工，周转次数高，正常使用可达到300次。 5、应用范围广。铝合金建筑模板墙体模板、水平楼板、柱、梁、爬模等模板的使用。 6、重量轻，每平方米重量不足19kg。 7、建筑工期短，比一般模板施工快40%-50%。 8、承载力大，铝合金模板每平方可承载30kN。 9、回收价值高，铝合金建筑模板残值高，均摊成本优势明显。 铝模板施工全过程如下： 一、施工前的工具准备
二、认识铝模的材料
三、进行铝模施工测量放线 操作流程 1、测量员根据轴线引测出墙柱所有边线及200mm(或250mm)控制线，根据边线，焊工在2小时内完成定位钢筋。 2、现场测量员根据控制线复核墙柱边线和定位钢筋的位置是否正确。 3、使用水平仪测量本层标高是否在控制范围内，宜低不宜高，超出一公分需要做相应的找平处理。
四、定位钢筋的焊接 操作流程 1、焊定位筋，控制在不小于2mm以内的定位钢筋应留有相应的保护层，超出范围的钢筋马上处理。钢筋使用直径为不小于12mm的钢筋。 2、在墙柱根部离地约50mm,间距不大于700mm焊接定位钢筋。封口的位置。焊井字形，阴角部位也焊接定位钢筋。 五、安装外墙K板 操作流程 安装外墙K板时要在K板表面孔的中心位置加装套。
六、吊装模板 操作流程 1、按区域把模板分区分房间整齐摆放，或者会产生窝工现象劳务自行承担。首层安装每户型需安排分料人员。 2、卸车按墙板，铁配件，节点，梁底梁侧分堆码放整齐放入指定的区域。 3、未按要求吊装的后果，现场无法找板。
装配式构件安装施工工法 河北建设集团有限公司 李彬赵向阳李先超李芳周冬雨 1．前言 随着我国经济的快速发展，对施工现场的绿色节能环保要求的越发严格，如何在保证工程 质量的前提下提高施工进度、减少施工现场环境污染、降低施工成本等显得尤为突出。为了促进 建筑施工技术现代化，提高效率，缩短工期，保护环境，节能减排，并确保建筑物的质量和性能， 引导房地产业更好的可持续发展，建筑工程的产业化已经是行业发展的趋势。产业化工程突出特 点就是装配式施工，而如何提高装配式建筑的整体性，降低构件加工、安装的难度，提高构件安 装的质量，缩短安装时间等，成为影响产业化工程发展的主要因素。 河北绿色建筑产业园A区02#厂房附属办公楼采用装配式混凝土结构，装配率达到62%，预制构件采用工厂内加工生产，由于构件采用工厂预制生产减少了施工现场现浇结构的施工，大大降 低施工成本。本文以此为例进行研究，形成了本施工工法。 2．工法特点 2.1设计科学合理：按照标准化进行设计，根据结构、建筑的特点将内墙、外墙、楼梯、阳台、顶板、女儿墙等构件进行拆分，在工厂内进行标准化生产。 2.2现场施工机械化：现场施工主要为机械安装，施工速度快，现场工人数量少，方便现场的 安装与管理，大大提高了工作效率，能有效的保证施工工期。 2.3经济合理：预制叠合板支撑采用可调式专用支撑替代传统的脚手架支撑，可调式独立支撑、稳定三脚架配合铝梁共同使用，每 1.5㎡使用四根独立支撑、两根铝梁，不用设置扫地杆、水平 杆，较传统施工工艺减少了脚手架和木方的投入，既降低了施工成本，又减少了木材的应用，从 而达到了环保节能绿色施工的效果。 2.4节能环保：整体装配式混凝土结构建筑构件采用工厂化进行生产，在构件厂进行蒸汽养护，现场采用机械进行吊装安装，除墙体连接节点部位和叠合板现浇层采用混凝土现浇作业外，基本 避免了现场湿作业，减少建筑垃圾约为60%，节约施工养护用水约为70%，减少了现场混凝土振捣 造成的噪声污染、粉尘污染，在节能环保方面优势明显。 3．适用范围 本工法适用于产业化住宅整体装配式混凝土结构施工。 4．工艺原理 装配式构件安装施工工法其核心技术为构件在工厂加工生产，现场采用装配式施工，采用吊 车吊装预制外墙板、预制内墙板、预制叠合板、预制楼梯、预制阳台、预制女儿墙等构件，提高 了施工的效率，缩短了施工工期，减少了现场建筑垃圾，为保护环境做出了巨大贡献。主要工艺 原理有以下几点： 4.1按照标准化进行设计，根据结构、建筑的特点将内墙、外墙、楼梯、阳台、顶板、女儿墙 等构件进行拆分，并制定生产及吊装顺序，在工厂内进行标准化生产，现场采用一辆35吨汽车吊车进行构件安装。 4.2预制墙体纵向钢筋连接采用半灌浆套筒连接，预制墙体封仓采用CGMJM-Z座浆料，预制墙板灌浆前将墙体按照60cm长度进行分仓，分仓节点采用长度40cm直径25mm的蛇皮软管进行分隔；套筒灌浆采用CGMJM-VI接头灌浆料。 4.3现场预制墙板钢筋定位通过BIM技术进行事前预控，施工前采用自制的500mm*400mm可调
装配式建筑铝模爬架一体化施工技术 发表时间：2020-04-03T14:06:51.617Z 来源：《建筑实践》2019年38卷23期作者：王家伟孙娥 [导读] 近年来，我国的工业化进程有了很大进展，工业技术也越来越多。 摘要：近年来，我国的工业化进程有了很大进展，工业技术也越来越多。论文依据建筑实例，阐述了铝模一体化施工技术在装配式建筑施工中的应用流程，总结了PC+铝模一体化的技术难点和施工过程中存在的问题，并针对性地提出解决方案。旨在推广PC铝模一体化技术的在建筑领域的应用，为提升装配式建筑质量提出建设性意见。 关键词：装配式建筑；铝模一体化；预制构件；接缝技术 引言 在目前来说，现浇部分的浇筑一般采用的是传统的木板或钢框木模板，这种模板的不足在于其周转率低，在施工现场浪费现象严重，也难以保证混凝土的质量，因此铝合金模板体系的应用和推广也就显得更加迫切。与木板相比，铝合金模板强度和精度都更高，能够在保证混凝土质量的同时，大大提高施工效率。 1装配式建筑发展背景 早在17世纪，人们就开始尝试仿照工艺品将建筑进行预装式生产，但由于技术限制，装配式建筑只能停留规模较小的建筑。20世纪后，由于第二次工业革命以来材料和化工技术的发展，西方国家纷纷尝试在厂房内预装完整建筑或建筑实体再通过统一运输的方式传送至施工地点，这种工作理念可以有效地缩短工期并减少施工成本。此外，由于装配式建筑采用的是单元化设计，每个单元都可以独立运行，并预留电力系统、自来水系统的拼接管道，在工厂内预装后直接由大型吊车运输即可，属于非常先进的建筑模式。2015年以来，国家密集出台关于装配式建筑的发展规划，提出要在全国范围内推广装配式建筑的应用，并计划要在2020年实现装配式建筑占新建筑比例20%以上，2050年前实现占比50%以上的蓝皮书计划。另外，城市化的迅速发展使基础设施建设和各型工民用建筑项目密度的不断增加，传统建筑模式的长工期、高成本弊端逐渐暴露出来。建造速度快、生产成本更低的装配式建筑在未来必将成为市场的主流。 2一体化施工难点问题及原因分析 2.1施工层中容易产生空间碰撞 装配式建筑与铝膜在施工层上大部分采用的为双排斜撑方式，而装配式建筑墙板的斜撑与铝膜斜撑的空间往往会产生冲突，彼此之间在空间上会产生很大的限制，墙板的斜撑安置容易导致铝膜斜撑缺少安置空间，这样施工人员在操作过程中也容易出现缺漏个别铝膜斜撑的现象，尤其是在转角或斜撑密集区域，很容易导致爆膜的问题。 2.2施工层工艺斜撑较多，极易产生空间碰撞 铝膜与装配式建筑工艺之间的结合，需要在施工层上采取双排斜撑的工艺，两者之间的结合极易造成装配式墙板的斜撑与铝膜斜撑的空间相互冲突，进而导致爆膜问题的产生，尤其是在施工过程中，转角或者斜撑密集的地方极易发生斜撑冲突导致的爆膜现象。 2.3加工精度要求低导致效率低、安装困难 由于装配式建筑和铝膜两种工艺自身的复杂性，在进行过程中很难考虑到其他的外界因素，因此装配式建筑构件与铝膜板的预留螺栓孔尺寸往往存在着较大的偏差，这样会直接导致铝膜后期现场开孔。而预制板在施工时已经存在着土建误差，导致铝膜在已经开孔的下一层仍然无法正确对位，随后就需要重新进行扩孔处理，施工进度也会有所拖延。其次，如果螺栓孔等预留孔洞没有清理干净就进行连接压扣螺栓和预留孔，就会因为偏差过大导致不宜甚至无法安装，最终也会导致外墙连接件安装困难。 3推进铝膜与装配式建筑一体化施工的措施 3.1优化图纸设计 解决一体化工艺的施工难点，需要从设计和施工2个角度进行改进。在设计阶段，应结合技术储备情况和厂内设备处理精度对图纸进行重新深化。PC构件的尺寸设计过程中，需要依据安装偏差预留对应的调整空间，提升拼装容错率，考虑设计交圈会议及二次深化，或可以采用BIM技术进行查验斜撑碰撞、PC上预埋件与铝模碰撞问题（利用BIM碰撞分析调节工艺斜撑碰撞位置）。例如，某胶囊旅馆单元预装过程中，项目标准设计为3m，因加工精度限制存在8mm的误差可能，所以图纸在钛合金模板衔接处预留了1cm的空隙用来提升预装单元容错率，如有需要可以使用橡胶条等工具进行缝隙填充。减少铝模板支撑压力和斜撑幅度，需要在设计定型前反复计算斜撑指数，尽量让PC 构件斜撑幅度和铝模斜撑幅度在拼接过程中互留余地，对墙阴角的模板加装竖向的支撑板，让双向的斜撑角度成45°角。为减少设计纰漏，前期策划务必考虑周全，避免后续工序进一步放大错误。 3.2铝模施工 PC构件的成型质量精度较高，这就需要现浇部分的精度与之匹配，铝模的使用几乎是为此施工方式量身定做，相得益彰，既保证了混凝土成型整体质量高精度，也使预制构件与现浇部分的连接更可靠。在PC构件吊装、安装就位后进行墙柱、局部大梁钢筋绑扎，紧接着进行铝模安装、校正、调平，最后进行叠合板吊装。PC构件与铝模施工体系中铝模的拼装、局部节点优化等和全部采用铝模现浇有很多不同处。铝模配模时，采用铝模阳角模与预制墙面重合，重合宽度为65mm，并通过M16螺杆固定100mm×75mm×8mm垫片使铝模阳角紧贴PCF 板，防止漏浆，PCF板、预制墙体均需在水平距离现浇结构边90mm位置预留M16螺母，竖向间距为600mm，且严格控制螺杆洞口预留的位置偏差，避免偏差过大影响连接件的安装。PC构件与铝模接缝部位较多，为避免PC构件与角模接缝处漏浆及避免预制构件表面平整度、吊装精度的偏差问题，在连接角铝与预制构件贴合面粘贴双面胶，再用角模及连接件固定，保证其接缝及整体混凝土成型质量。预制凸窗采用在PC构件上预留对拉螺杆孔及角模、连接件固定的形式，确保预制凸窗混凝土浇筑成型质量。叠合板吊装完成后，叠合板端部靠梁边或剪力墙边铝模板角模支撑，且叠合板就位的控制线也设置在梁侧铝模上，剪力墙顶部角模、梁侧边角模的安装质量及精度将直接影响到叠合板安装的精度。 3.3强化施工管理阶段的各个环节并提高验收标准 在实际的施工过程中对拼接缝处实施防水胶带以及双面胶或者砂浆进行密封，保证整体建筑构架的稳定性。同时需要加强对预制墙板的强度，保证墙体的稳定性并避免墙底烂根以及开裂等状况的出现，尽可能的采用精度高的铝膜配套专业构件压扣，对墙板进行固定以及构件的稳固加工。最后，需要提高验收的标准，保证建筑施工的整体质量以及使用效果。这需要加强内部的管控力度，落实明确的责任制，将施工的各个环节进行拆分，由专门的人员对由专门的人员对PC板以及铝膜材料进行质板以及铝膜材料进行质量检验，保证材料符合
铝单板施工工艺 一、施工准备： 1、技术准备： 编制轻钢骨架铝单板顶棚工程施工方案，并对工人进行书面技术及全交底。 2、材料要求： 1）轻钢龙骨按荷载分为上人和不上人两种。 2）轻钢龙骨骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。 3）零配件：有吊杆、膨胀螺栓、铆钉。 4）按设计要求可选用各种罩面板，其材料品种、规格、质量应符合设计要求。 5）质量要求： 轻钢龙骨断面规格尺寸允许偏差（单位：mm）项目优等品一等品合格品长度L+30,-10 覆面龙骨截面尺寸尺寸AA≤30±1.0 A>30±1.5 尺寸B±0.3±0.4±0.5 其他龙骨断面尺寸尺寸A±0.3±0.4±0.5 尺寸BA≤30±1.0A>30±1.5 轻钢龙骨角度允许偏差
′15o1±10-18）优等品一等品合格品mm成型角的最短边尺寸（． ±1o30′±2o00′>18±1o00′±1o15′±1o30′ 轻钢龙骨外观、表面质量（单位：g/m2） 缺陷种类腐蚀、损坏黑斑、麻点优等品一等品合格品不允许无较严重腐蚀、损坏黑斑、麻点，面积不大于1cm2的黑斑每米长度内不多于5处项目优等品一等品合格品双面镀锌量12010080 3、作业条件： 1）吊顶工程在施工前应熟悉施工图纸及设计要求。 2）吊顶工程在施工前应熟悉现场；施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验；对吊顶内的管道、设备的安装及水管试压进行验收。 3）吊顶工程在施工中应做好各项施工纪录，收集好各种有关文件；进场验收记录和复验报告、技术交底纪录；材料的产品合格证书、性能检测报告 4）安装面板前应完成吊顶内管道和设备的调试及验收。 二、关键质量要点： 1、材料要求： 金属板面层涂饰必须色泽一致，表面平整，几何尺寸误差在允许范围内，宜负误差。 2、技术关键要求： 弹线必须准确，经复验后方可进行下道工序，金属板加工尺寸必须准确，安装时拉通线。
装配式铝模板施工技术 我国在经济建设中坚持可持续发展的原则，以人为本，发展绿色建筑，特别是住宅项目把节约资源和保护环境放在突出的位置。装配式铝模板具有绿色环保、安全稳定性高、施工进度陕、混凝土浇筑好等优点，因此在建筑工程技术中开始得到了越来越多的重视和应用。随着资源及环境可持续发展问题越来越被社会重视，装配式铝模板技术势必会带动建筑行业的技术创新与发展。 标签：装配式；铝模板 1、装配式铝模板概述 装配式铝合金模板产生于1962年的美国，像墨西哥、巴西、马来西亚、韩国、印度这样的新兴工业国家的建筑中，均得到了广泛的应用。韩国十年前还主要是用胶合板，目前已有80%的建设项目采用了铝合金模板。国外的铝模技术已经达到了相当高的水平，模板都是品质精良、耐久性较好材料，工业化流水生产、采用加工精度很高的模具。随着我国“节木代用”、“节能减排”等一系列政策的出台，打造绿色建筑成为如今建筑行业的主流趋势，装配式铝模板也逐渐受到重视，装配式铝模板具有如下技术优势： 1.装配式铝合金模板质量轻便、精度高，具有较高的强度，可以有效减少拼缝数量。另外装配式铝模板便于组装，施工性能良好，可人工组装或拼接吊装。 2.施工操作规范，可以多次周转，周转次数可以达到300次以上。 3.应用的部位多。装配式铝合金模板墙体模板、水平楼板、梁、柱等模板的使用。 装配式铝模板系统技术在国内外应用已基本成熟，并在多个工程上成功应用，对部分细节已进行过改进和优化，能满足一般工程的施工需要。其模板体系的设计及计算与国内现行的规范不冲突。 2、装配式铝合金模板的组成 装配式铝合金模板由模板、配件、支撑、紧固等四个构件组成。 模板：混凝土结构施工时的封闭装置，使建筑结构成型； 配件：模板的连接构件，使单件模板连接成系统，组成整体； 支撑：保证楼面，梁底及悬挑结构的稳固的支撑结构； 紧固：保证模板成型的结构宽度尺寸，在浇注混凝土过程中不产生变形，模
铝模专项施工方案 编制： 审核： 批准： 日期： 1
目录 一. 工程概况 (4) 1.1项目信息........................................................................... 错误!未定义书签。 二. 编制原则及依据 (2) 2.1编制原则 (2) 2.2编制依据 (2) 三. 铝合金模板设计内容 (3) 3.1墙板体系 (6) 3.2顶板体系 (7) 3.3梁板体系 (8) 3.4柱模板体系 (9) 3.5装配式楼梯安装.............................. 错误!未定义书签。 3.6其他细节 (10) 3.7施工计划 (12) 3.7.1 工程进度计划及对应劳务人员数量 (12) 3.7.2 工期保障措施 (13) 3.8材料与设备计划 (13) 3.8.1 材料准备与货物进场 (13) 3.8.2 机械设备准备 (14) 3.9劳动力计划 (14) 四. 施工工艺技术 (15) 4.1施工前的准备工作 (15) 4.2工艺流程 (15) 4.2.1 安装墙柱钢筋 (15) 4.2.2 测量放线、抄平 (15)
4.2.3 安装墙柱铝模 (16) 4.2.4 安装梁铝模 (17) 4.2.5 安装楼板龙骨铝模 (17) 4.2.6 预制构件安装 ........................................................... 错误!未定义书签。 4.2.7 收尾加固检查 (18) 4.2.8 首层拼装结束 (18) 4.2.9 补料方案 (18) 4.2.10 模板面积确认和月工程量 (18) 4.2.11 混凝土浇筑 (19) 4.3模板的拆除 (19) 4.3.1 拆除条件 (19) 4.3.2 拆除流程 (20) 五. 质量验收 (21) 5.1质量保障措施 (21) 5.1.1 质量标准 (21) 5.1.2 质量控制项目及检查方式 (22) 六. 安全文明保障措施 (25) 6.1管理制度 (25) 6.2施工安全措施 (25)
铝单板吊顶施工方法 (1)1、施工准备 (2)1）材料要求 (3)（1）龙骨为角镀锌钢龙骨、槽镀锌钢龙骨，铝单板、龙骨外观、表面 质量须达到优等品要求。（要求见后附表） (4)顶棚装饰工程龙骨外观、表面质量单位：g/m2 (24)2）作业条件 (25)（1）吊顶工程在施工前应熟悉施工图纸及设计说明。 (26)（2）吊顶工程在施工前应熟悉现场。 (27)（3）施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、 设备及其支架的标高进行交接检验。 (28)（4）对吊顶内的管道、设备的安装及水管试压进行验收。 (29)（5）吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。 (30)（6）材料进场验收记录和复验报告，技术交底记录。 (31)（7）安装时室内湿度不宜大于70%。 (32)2、操作工艺 (33)1）施工顺序
(34)施工准备——预检顶内各隐蔽项目——找平放线——安装吊杆——安 装反支撑或转换层--安装孔角龙骨——安装J槽龙骨——拉线校正平直——安装铝单板。 (35)2）施工要点 (36)（1）施工准备：首先确定施工部位，测量设计标高和实际标高是否相 符，如果天棚标高受其他设施影响，即交报技术负责人落实解决。根据确认下来的准确的1M线，在墙面上弹确定后的标高线。 (37)（2）吊杆采用钢筋吊杆，吊杆间距800-1000mm,固定吊杆的膨胀螺栓 螺栓应完全拉紧，不能松动。吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。当吊杆与设备相遇时，应调整并增设吊杆。 (38)（3）由于吊杆长度超过1500mm,在安装龙骨前设置反支撑或转换层。 (39)（4）安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、 设备及其支架的标高进行交接检验。并通过熟悉图纸，与各方交底，掌握天棚上的灯具、疏散音箱、空调出（回）口、喷淋头、消防探头的具体位置，使主龙骨在吊放时尽量避开。 (40)（5）重型灯具及其他重型设备严禁安装在吊顶工程的龙骨上。 (41)（6）龙骨材质符合规范和设计要求，龙骨光滑平直，镀层饱满。 (42)（7）安装孔角龙骨时应起拱，一般为短跨的1/200（10m跨内水平线 上中心提升1公分高），墙边第一根孔角龙骨距墙壁边缘≤200mm（排列到最后离墙距离超过200mm时应增加一根）接头要错开，不可与相邻龙骨接头在一条直线上，吊杆的方向也要错开，避免孔角龙骨向一边倾倒。 (43)（8）安装完孔角龙骨后，按照铝单板宽度确定J槽龙骨间距，用Ф6*16 镀锌钢螺丝J槽龙骨将固定在孔角龙骨。 (44)（9）安装L型铝边角，与墙体用塑料胀管自攻螺钉固定，固定间距 300MM。 (45)（10）安装饰面板：安装饰面板前应完成吊顶内管道和设备的调试及 验收、办理隐蔽验收手续。饰面板与龙骨应连接紧密，平面需平整，不得有不平，翘曲现象。饰面板安装方式见后附节点图。
铝合金模板施工工艺详解 编制整理：________________ 2017年12月
一、铝模起源 铝合金模板（简称铝模），对于国外建筑行业来说已不陌生，早在上世纪90年代在美国、加拿大、日本、韩国、迪拜、马来西亚、新加坡等全球几十个国家已经普遍推广使用，并取得了可观的经济效益和社会效益，近年来在我国南方沿海地区也正悄然兴起。 铝合金模板是建筑模板在经历了木模板、钢模板、塑料模板之后的第四代模板。由于铝合金模板的种种优点，目前在国内正在取代木模板、钢模板和塑料模板。 二、铝模特点 ①高效 铝模板由首铝模板厂家深化加工而成，现场只需按照深化图拼装，材质轻便、装拆简单快捷，对工人技术要求不高，安装效率高达25～50㎡/天/人；采用早拆体系，一套模板配合三套独立支撑搭配，正常状态下，可实现3-5天/层进度；一栋30层楼，比传统木模施工可节省工期超30天。 ②经济 铝模板周转通过结构预留传料口垂直传递，无需卸料平台，可节约技术工人、运输费用、塔吊使用时间、现场堆放空间；脱模后拼缝少、精度高，免抹灰，节约装修工时、材料，节约后期清理建筑垃圾时间和费用。本工程使用一次性拉片，免去后期封堵螺杆眼工序，从而避免外墙因螺杆眼封堵产生的渗漏隐患。 ③模板安全衔接
承载高达50KN/㎡，无爆模、胀模现象；构造柱、圈梁、止水反边、沉池反坎等二次构件一次成型，效果良好，可有效解决外墙、门窗、卫生间等渗漏问题；可实现楼栋内“土建-门窗安装-室内装修”搭接流水同时施工，缩短交楼时间。 ④环保 低碳、减排；施工环境整洁，几乎不产生建筑垃圾，不使用铁钉及其他易耗材料；符合绿色环保理念和“创新、协调、绿色、开放、共享”城市发展理念；材料可再生，替代传统木模板，减少森林砍伐和水土流失。 三、铝合金模板优劣分析 关于论述模板技术的一些文章中这样概括铝模板的优点，铝合金模板具有重量轻、拆装方便、刚度高、板面大、拼缝少、稳定性好、精度高、浇筑的混凝土平整光洁、使用寿命长、周转次数多、经济性好、回收价值高、施工进度快、施工效率高、施工现场安全、整洁、施工形象好、对机械依赖程度低、应用范围广等特点。
外墙铝单板幕墙施工工法 前言 铝单板系金属幕墙中的第二代产品,采用优质铝合金面板为基材，先进的数控折弯技术,确保板材在加工后能平整不变形,在安装过程中抗外力性能超群。表面涂层采用氟碳喷涂涂料，保证表面色泽均匀，抗紫外线辐射,抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。 目前为止,铝单板幕墙装修仅在大中城市的高档办公楼、标志性建筑中应用,但由于其造价较高，至今仍没有大面积使用，随着我国经济高速发展,铝单板幕墙装修必将得到广泛应用。为了给铝单板幕墙安装施工提供有力的技术支持,特编制本施工工法。 1 特点 １.１铝单板幕墙构造 铝单板幕墙主要由面板、加强筋、挂耳等组成。一般面板四周折20mm宽的折边；挂耳与面板主要用抽芯铆 钉连接,面板通过挂耳与 骨龙相连；面板背面焊有 螺栓、通过螺栓把加强筋 和面板联系起来,形成一 个牢固的整体，加强筋起 到增加铝单板刚性的作用, 保证铝单板在长期使用中 的抗风压特性和平整性。 其构造见图1.1。 1.２铝单板幕墙的特 点加强筋 挂耳折边 图1.1铝单板构造
(1)轻量化、刚性好、强度高; (3）最佳的面耐候性能和抗紫外线、优异的耐酸、（２)不燃烧性、防火性佳;? 耐碱性能在室外正常条件下，不退色保质期限为15年；?(4）加工工艺型好、可加工成平面、弧形面和球形面; (5）适用于各种复杂的形状、不易沾污、便于清洁、保养；?（6）铝单板面层采用氟碳涂层，色彩可选性广、装饰效果极佳; (7)易于回收、无污染、利于环保。? ２适用范围 建筑幕墙、柱梁、阳台、隔板包饰、室外装饰、广告标志牌、车辆、家具、展台。 3 工艺原理 3．1现场复尺、绘制铝板加工图 根据外立面效果图，分块编号进行复尺、绘制铝板加工图。 3.2工厂加工 喷涂生产铝单板分为两大步骤：第一步是钣金加工。这个过程主要是通过对平板经过裁剪、折边、弯弧、焊接、打磨等工序，把铝单板加工成施工所需的形状和尺寸。第二步就是喷涂。喷涂就是在加工好的钣金上喷涂油漆。喷涂前对半成品进行脱脂、水洗、表调、化学转化膜、水洗、烘干。喷涂一般采用三喷一烤、氟碳面漆采用进口原料（氟碳含量≥7５%)。 3.３现场安装 铝单板安装应按板块分配图上板号安置就位,明胶缝部位安装角码组装好,并检查相邻两块板角码是否错开,试装检查其水平度、垂直度,然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。 ４工艺流程及操作要点 ４.1 工艺流程 。 4.２操作要点 4.２.1 施工准备
