通用橡套软电缆电缆载流量
2009-5-26 来源：矿用通讯电缆/矿用控制电缆/矿用橡套电缆/矿用信号电缆
/天塑电缆厂
通用橡套软电缆环境温度在65摄氏度的电缆载流量
通用橡套软电缆的载流量（θn=65℃）
注 3芯电缆中一根线芯不载流时，其载流量按2芯电缆数据。
通用橡套软电缆明敷时持续载流量
70260240220218202185189174160165153140---
95313289265260240220224207190201185170---
120366338310---266245225230213195---
150425392360---301278255266245225---
185478441405------------
240573529485-----
通用橡套电缆的载流量
线芯长期允许工作温度为65摄氏度
周围环境温度为25摄氏度
主线芯
截面
长期连续负荷允许载流量（A）
yz、yzw型yc、ycw型mm2 二芯三芯四芯五芯单芯二芯三芯
0.75 14 12 11
1.0 17 14 13
1.5 21 18 18
2.0 26 22 22
2.5 30 25 25 37 30 26
4.0 41 35 35 47 39 34
6.0 53 45 45 52 51 44
10 75 74 63
16 112 98 84
25 148 135 115
35 183 167 142
50 226 208 176
不同环境温度时载流量换算系数
环境温度℃15 20 25 30 35
换算系数 1.12 1.06 1.00 0.94 0.87 0
通用橡套软电缆长期允许载流量
导线工作温度：65°C 环境温度：25°C
"条件有变加折算，高温九折铜升级"。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
已知三相电动机容量，求其额定电流
口诀：容量除以千伏数，商乘系数零点七六。
说明：
（1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。
（5）误差。由口诀中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c 推
导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。
测知无铭牌电动机的空载电流，估算其额定容量
口诀：
无牌电机的容量，测得空载电流值，
乘十除以八求算，近靠等级千瓦数。
说明：口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。
测知电力变压器二次侧电流，求算其所载负荷容量
口诀：
已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
测知白炽灯照明线路电流，求算其负荷容量
照明电压二百二，一安二百二十瓦。
说明：工矿企业的照明，多采用220V的白炽灯。照明供电线路指从配电盘向各个照明配电箱的线路，照明供电干线一般为三相四线，负荷为4kW以下时可用单相。照明配电线路指从照明配电箱接至照明器或插座等照明设施的线路。不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。
巧用低压验电笔
低压验电笔是电工常用的一种辅助安全用具。用于检查500V以下导体或各种用电设备的外壳是否带电。一支普通的低压验电笔，可随身携带，只要掌握验电
笔的原理，结合熟知的电工原理，灵活运用技巧很多。
（1）判断交流电与直流电口诀
电笔判断交直流，交流明亮直流暗，
交流氖管通身亮，直流氖管亮一端。
说明：
首先告知读者一点，使用低压验电笔之前，必须在已确认的带电体上验测；在未确认验电笔正常之前，不得使用。判别交、直流电时，最好在“两电”之间作比较，这样就很明显。测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。
（2）判断直流电正负极口诀：
电笔判断正负极，观察氖管要心细，
前端明亮是负极，后端明亮为正极。
说明：
氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。测试时要注意：电源电压为110V及以上；若人与大地绝缘，一只手摸电源任一极，另一只手持测民笔，电笔金属头触及被测电源另一极，氖管前端极发亮，所测触的电源是负极；若是氖管的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理。
（3）判断直流电源有无接地，正负极接地的区别口诀
变电所直流系数，电笔触及不发亮；
若亮靠近笔尖端，正极有接地故障；
若亮靠近手指端，接地故障在负极。
说明：
发电厂和变电所的直流系数，是对地绝缘的，人站在地上，用验电笔去触及正极或负极，氖管是不应当发亮的，如果发亮，则说明直流系统有接地现象；如果发亮在靠近笔尖的一端，则是正极接地；如果发亮在靠近手指的一端，则是负极接地。
（4）判断同相与异相口诀
判断两线相同异，两手各持一支笔，
两脚与地相绝缘，两笔各触一要线，
用眼观看一支笔，不亮同相亮为异。
说明：
此项测试时，切记两脚与地必须绝缘。因为我国大部分是380/220V供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大地之间一定要绝缘，
避免构成回路，以免误判断；测试时，两笔亮与不亮显示一样，故只看一支则可。
（5）判断380/220V三相三线制供电线路相线接地故障口诀
星形接法三相线，电笔触及两根亮，
剩余一根亮度弱，该相导线已接地；
若是几乎不见亮，金属接地的故障。
说明：
电力变压器的二次侧一般都接成Y形，在中性点不接地的三相三线制系统中，用验电笔触及三根相线时，有两根比通常稍亮，而另一根上的亮度要弱一些，则表示这根亮度弱的相线有接地现象，但还不太严重；如果两根很亮，而剩余一根几乎看不见亮，则是这根相线有金属接地故障。
（6）铜芯电缆导线安全载流量计算：
10下五，100上二，16、25四，35、50三，70、95两倍半。
穿管、温度八、九折，裸线加一半。铜线升级算。
口诀中的阿拉伯数字与倍数的排列关系如下：
对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
橡胶电缆 橡胶电缆也就是橡套电缆，顾名思义就是以各种橡胶或等同性能的热固性弹性体为绝缘和护套基础的电线电缆。 所谓热固性塑料弹性体，就是经过一次加热成型固化以后，其形状就因为分子链内部进行铰链而使形状达到稳定(通常这一过程就叫硫化或者交联，)再次对其加热也不能让其再次达到粘流状态，进而再次对其进行加工成型的弹性体。 橡套电缆因为其自身特有的柔软性，通常大多数都是使用于移动性的电气设备上。 二、橡套电缆的分类 橡套电缆由于其独特的机械性能与物理性能被很多领域的产品所采用，因而其分类众多，比如：通用型、电焊机、电力、船用、矿用、风能，核能等等，其中比较广泛运用的是移动通用型橡套电缆和矿用电缆，本讲座主要结合这两大类的电缆来简单探讨。 1、移动通用型橡套电缆 适用于交流额定电压450/750v及以下的家用电器、电动工具和各种移动式的设备上。主要型号有YQ(H03RT)轻型、YZ(H05RN H05RR)中型、YC(H07RN)重型之分。(其中括弧外型号部分是引用标准GB ，括弧内的型号部分引用的标准是VDE 。)轻型移动通用型橡套电缆的电压付级一般220v，主要作日常生活电气设备装置用。中、重型移动通用型橡套电缆的电压付级一般可达380v，主要作工业电气设备装置用。 YQ轻型：型号的全称是移动通用轻型橡套软电缆，用于轻型移动电边设备及工具上，具有极好的柔软性，一般不承受外力作用。 YZ中型：型号的全称是移动通用中型橡套软电缆，用于各种移动设备和工具，具有足够的柔软性，便于移动、弯曲、并能承受一般的机械外力。 YC重型：型号的全称是移动通用重型橡套软电缆，用于各种移动电器设备上，能承受较大的机械外力，并能承受自身的拖动力量，护套应有很高的弹性和机械强度，还应有一定的柔软性的保证移动和弯曲。 2、矿用电缆(引用自标准：MT 818-2009) 矿用电缆的命名。 1).命名类容 矿用电缆的命名有八个部分组成 第一部分系列代号用M表示；第二部分使用特性代号；第三部分结构特征代号；第四部分材料特征代号(后加—)；第五部分额定电压U0/U(kv) ；第六部分动力线
通用橡套软电缆长期允许载流量 导线工作温度：65°C 环境温度：25° C 导线面 积 mm2 空气敷设长期允许载流量 A YQ、YQW YZ、YZW YC、YCW 二芯三芯二芯三芯四芯一芯二芯三芯四芯 0.3 7 6 0.5 11 9 12 10 9 0.75 14 12 14 12 11 1 17 14 13 1.5 21 18 18 2 26 22 22 2.5 30 25 25 37 30 26 27 4 41 35 36 47 39 34 34 6 53 45 45 52 51 43 44 10 75 74 63 63 16 112 98 84 84 25 148 135 115 116 35 183 167 142 143 50 226 208 176 177 70 289 259 224 224
95 353 318 273 273 120 415 371 316 316 10/35KV交联聚乙烯绝缘电缆长期允许载流量 导线工作温度：80°C 环境温度：25°C 适用电缆型号：YJV、YJLV 导线面积 mm2 空气敷设长期允许载流量 A 直埋敷设长期允许载流量A(土壤热阻系数100°C.cm/W) 10KV三芯电缆35KV单芯电缆10KV三芯电缆35KV单芯电缆 铜芯铝芯铜芯铝芯铜芯铝芯铜芯铝芯 16 121 94 118 92 25 158 123 151 117 35 190 147 180 140 50 231 180 260 206 217 169 213 166 70 280 218 317 247 260 202 256 202 95 335 261 377 295 307 240 301 240 120 388 303 433 339 348 272 342 269 150 445 347 492 386 394 308 385 303 185 504 394 557 437 441 344 429 339 240 587 461 650 512 504 396 495 390 300 671 527 740 586 567 481 550 439 400 790 623 654 518 500 893 710 730 580 250-500V聚氯乙烯绝缘软线和护套电线长期允许载流量

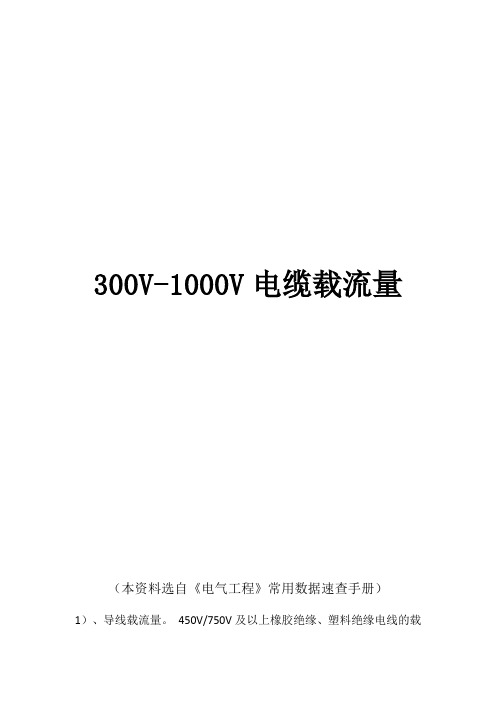

300V-1000V电缆载流量（本资料选自《电气工程》常用数据速查手册）
