阻旋料位计(阻旋料位开关)产品介绍：
阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）
阻旋料位计(阻旋料位开关)产品规格：
供电电源：220VAC，110VAC，24VDC可选
消耗功率：3W-4W
触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷）
叶片转速：1 RPM（转/分）
隔离电压：AC 1500V/min
力矩：1.00～100Kg*cm
物料比重：≥0.3g/cm3
工作温度：-10℃到80℃（高温订制可达到400℃）
防护等级：IP65
安装尺寸：1寸螺纹安装或法兰安装；
叶片材质：SUS304
阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片）
（1）安装方式：□1寸螺纹安装□法兰安装
（2）温度选择：□常温□高温
（3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）
（4）供电电源：□220VAC □110VAC □24VDC
阻旋料位计(阻旋料位开关)产品安装：
（1）仓内（桶内）温度超过80℃时，请选用高温型产品；
（2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；
（3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击；
（4）线口朝下，防止雨水进入；
（5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告；
（6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以；
阻旋料位计(阻旋料位开关)故障检修：
（1）问题：叶片一直在转动，但没有输出信号？
解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。（2）问题：叶片变形或者轴弯曲？
解决：物料的冲击力太大，要对叶片和轴保护。
（3）问题：叶片转不动？
解决：一检查有没有接通电源；二是电机烧坏。
阻旋料位计(阻旋料位开关)转矩调整装置：
（1）矩弹簧被用来调整轴的输出扭力。出厂时设置在“weak”位置。用户也可以把它设置成针对测量目标物料比重相应的灵敏度。如果被测量物料具有高比重，那么就要试着把扭矩弹簧放松一点。
（2）正确的定位：除非小比重物料在最弱位置时扭动扭矩弹簧，此时叶片具有非常高的灵敏度，否则叶片灵敏度非常小。
（3）在检测过程中不要调整扭力，以免产生错误的检测信号
七、日常维护：
（1）检查轴和叶片是否弯曲或者损坏；
（2）检查轴和叶片的连接；
（3）定期清扫轴和叶片。
射频导纳料位计于阻旋式料位计之间的区别 辽阳鼎盛为你解析新型料位计【射频导纳料位计】于【阻旋式料位计】的区别。 一、射频导纳料位计 1、射频导纳料位计工作原理 射频导纳料位计产品的结构分为主电极和补偿电极两部分。在主电极与补偿电极间分别施加一组RF射频信号，因而具有很好的抗粘料、挂料特性，是取代电容料位开关的新型物/液位测量产品。 由于保护电极的存在，检测电路将检测电极和保护电极的信号进行比较，从而实现克服物料粘附对物位测量的影响。 2、射频导纳料位计主要应用场合 射频导纳料位计通常又被称为射频导纳开关或者射频导纳物位计，射频导纳物位计应用广泛，几种典型场合如下：化学药品塑料薄膜；饲料/谷物橡胶药品；液体废水沙子；食品泥浆水泥；粉状体涂料/衣料煤；颗粒状固体油纸浆。 3、射频导纳料位计主要技术参数 a、电源电压：220CAC±15%50Hz；24VDC±5%； b、消耗功率：4W； c、输出信号：继电器输出双刀双掷(DP/DT)；5A(阻性)、220V AC； d、环境温度：-40～70℃； e、灵敏度设置：0.5～500pF(可调)； f、延时时间：0～30秒可调(开或关)； g、失电保护模式：低位或高位故障报警，现场可调。 h、安装形式：⑴法兰安装：按用户提供的法兰标准； 4、射频导纳料位计的特点 a、通用性强：适用于各种场合，可检测颗粒、飞灰、导电、非导电液体、粘稠物料； b、抗粘附电路：先进的抗粘附电路设计，可以消除物料的粘附而产生虚假错误信号；
c、失电保护模式：低位或高位故障报警。现场可调。 d、安装调整容易 e、不怕粘料、挂料 f、稳定性好，不受温度影响 g、延时输出可调 h、可选耐温最高可达:550℃ i、高低位失效保护功能 5、射频导纳料位计性能指标 技术参数测量精度重复性导电介质<2mm非导电介质<50mm 温度范围介质温度—200℃∽+800℃(选择相应的传感器探头) 环境温度—40℃∽+60℃储存温度—40℃∽+60℃ 响应时间0.3s或0∽20s连续可调 灵敏度优于0.3PF 温度影响每10℃±0.05PF 信号输出DPDT继电器输出，两组常开、常闭触点 触点容量：AC200V5ADC24V5A 供电电源220V AC或24VDC 功耗4W 防护等级IP66 过程连接外螺纹G3/4″、G1″ 法兰式GB-9123-2000DN50PN0.6MPa 传感器电极加长杆式最长3m,最短0.4m,材质不锈钢304+PTFE塑料、陶瓷，或约定的其它要求。
阻旋式料位开关技术附件 1.货物需求一览表 阻旋式料位开关共4台套；设备详细清单见表一，详细参数以《仪表数据表》为准。 交货期的要求：8周内交货；交货地点为招标方施工现场。 供货设备详细名称具体如下表： 表一：阻旋式料位开关 2．电源条件 低压: 380/220V±10%，50Hz 频率偏差允许值：±0.2Hz 3.技术规格及有关要求 3.1 总则 *3.1.1投标人必须按照阻旋式料位开关中的仪表清单要求的规格及数量进行选型和报价。投标人应逐条仔细阅读本技术要求和仪表数据表并确认，如投标人没有以书面形式对本技术文件的条文提出异议，则招标方可以认为投标人提出的产品完全满足本技术文件的要求。如有异议，不管是多么微小，都应在投标文件（技术部分）中“偏离表”中加以明确描述。否则，由此而产生的问题均由投标人负责。每台仪表要求分项报价。
3.1.2本阻旋式料位开关框架技术招标文件经买卖双方确认修改为技术协议后，作为订货合同的技术附件，与合同正文具有同等的法律效力。 3.1.3投标人所投的产品必须在中国境内有技术服务和维护能力。投标人有责任免费提供相应的技术服务和工程服务。 *3.1.4如果最终投标技术文件中的条款、技术规格、数字等出现前后不一致或互相矛盾之处，原则上以对招标方有利的条款、技术规格、数字、要求为准。 *3.1.5 本文件与设计院的技术要求相互补充，如果本文件与现行使用的有关标准有明显抵触的条文或与设计院不一致的地方，投标人应按较高的标准执行。 3.1.6投标人对所提供的阻旋式料位开关、附件和附属设备的质量、技术规格、文件图纸资料、技术服务、工程服务、包装运输、开箱检验、安装指导、现场测试、设备运行等各个环节负有完全责任。投标人在投标技术文件中所提供的产品和配置，应是完整的、无缺项的。无论何时发现缺项、漏项，投标人都应无偿补足 3.1.7本技术文件未提及到的内容，但为了实现阻旋式料位开关功能、技术性能和完整性的目的，而必须配置的附件、软件等，投标人必须向招标方提出建议和说明，并补充所需的附件及相关工作内容，以满足项目要求，如果有遗漏，投标人将无偿提供所需的配件，以满足仪表正常的使用要求。 3.1.8投标人必须配合招标方及设计方完成阻旋式料位开关的设计、选型，确保阻旋式料位正常运行。如果选型不当，投标人必须重新选型，无偿给予更换并承担相应的责任。 *3.1.9本次招标，除指定的第三方品牌外，不接受其他第三方产品。 3.1.10若投标前没有澄清和异议，将视为对本技术文件中的所有规定和技术指标的认可。 3.2技术要求 3.2.1 概述 投标人所投的阻旋式料位开关产品应采用近年内生产的主流、技术先进、性能可靠、价格合理、售后服务和技术支持良好、经过现场实际应用性能稳定的产品，设备硬件和型号必须是技术成熟的定型产品，且在类似本项目环境中通过至少两年以上时间检验的稳定运行无故障、经实践检验的商务运营的型号或版本。
仪表调校记录表格单元号：上料系统 仪表位号仪表 名称 输入/显示（指示、记录）/输出 工程 单位 校线正确正负正确 调校 合格 测量范围仪表至接 线箱 接线箱至 机柜 仪表至接 线箱 接线箱至 机柜0% 50% 100% 50% 0% AISA0101可燃气体探测器WI0106称 LSA0108磁翻板远传液位计 PI0111压力变送器 TI0112热电阻 TG0114双金属温度计 备注： 建设单位监理单位总包单位施工单位 专业工程师： 年月日专业工程师： 年月日 专业工程师： 年月日 专业工程师： 质量员： 记录人： 年月日
仪表调校记录表格单元号：酸性废液 仪表位号仪表 名称 输入/显示（指示、记录）/输出 工程 单位 校线正确正负正确 调校 合格 测量范围仪表至接 线箱 接线箱至 机柜 仪表至接 线箱 接线箱至 机柜0% 50% 100% 50% 0% AIAS0407可燃气体探测器 LISA0209超声波液位计 LISA0409超声波液位计 LS0411音叉液位开关 TG0412热电阻 LISA0413超声波液位计 LS0415音叉液位开关 TG0416热电阻 PISA0417压力变送器 PISA0420压力变送器 LISA0421超声波液位计 LS0423音叉液位开关 TG0424热电阻 LISA0425超声波液位计 备注： 建设单位监理单位总包单位施工单位 专业工程师： 年月日专业工程师： 年月日 专业工程师： 年月日 专业工程师： 质量员： 记录人： 年月日
仪表调校记录表格单元号：酸性废液 仪表位号仪表 名称 输入/显示（指示、记录）/输出 工程 单位 校线正确正负正确 调校 合格 测量范围仪表至接 线箱 接线箱至 机柜 仪表至接 线箱 接线箱至 机柜0% 50% 100% 50% 0% LS0426音叉液位开关 TG0427热电阻 PISA0428压力变送器 PISA0431压力变送器 备注： 建设单位监理单位总包单位施工单位 专业工程师： 年月日专业工程师： 年月日 专业工程师： 年月日 专业工程师： 质量员： 记录人： 年月日
一、简介 料位计，是用来测量料仓/容罐/仓储等料位的计量仪表，并将料位信号（开关量或连续量）转换为电信号（模拟信号或数字信号）传送到PLC/DCS上，辅助自动化系统控制卸料、加料或停止进料，保持料仓内料位高度。 料位计又称为料位仪表，料位传感器，料位仪，料位变送器、物位计、物位仪表等。 料位计可测量各种状态的物料，如液态、浆液状、灰状、粉状、颗粒状、块状等的物料料位，广泛应用于各个行业。 料位计的分类 随着工业自动化水平的提高，以及在工厂的实践经验中，料位计种类繁多，根据不同的分类方式，有如下种类， 1）根据被测对象分为： 液位计（测量液体） 界面仪（测量液液、固液分界面） 物位计（测量固体物料） 2）根据测量目的分为： 开关量测量（即高低料位报警） 连续量测量（实时料位监测） 3）根据测量方式及原理分为： 接触式：阻旋式、音叉式、电容式、重锤式、射频导纳式、导波雷达式
非接触式：电磁式、超声波式（三维成像）、雷达式、核子式、中子式、射线式、称重式、无源核子、辐射式、激光式 二、各种料位计的各种原理及优缺点 1、阻旋式料位开关 测量原理：高料位时，通过电机驱动传动杆末端的桨叶旋转，当物料覆盖并阻止桨叶旋转时，输出触点（干接点）报警信号，同时切断电机电源；低料位时，桨叶由被覆盖状态到释放，弹簧将电机拉回工作位置，输出相反的触点（干接点）报警信号。 适用工况：适用于各种固体物料测量；温度<=800℃，压力<=10bar，拽引力<=2.8t，灵敏度达20g/l，可要求FDA食品级认证，EHEDG卫生级认证，ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证；
阻旋料位计(阻旋料位开关)产品介绍： 阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。 使用原理非常简单。阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制） 阻旋料位计(阻旋料位开关)产品规格： 供电电源：220VAC，110VAC，24VDC可选 消耗功率：3W-4W 触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷） 叶片转速：1 RPM（转/分） 隔离电压：AC 1500V/min 力矩：1.00～100Kg*cm 物料比重：≥0.3g/cm3 工作温度：-10℃到80℃（高温订制可达到400℃） 防护等级：IP65 安装尺寸：1寸螺纹安装或法兰安装； 叶片材质：SUS304 阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片） （1）安装方式：□1寸螺纹安装□法兰安装 （2）温度选择：□常温□高温 （3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）
（4）供电电源：□220VAC □110VAC □24VDC 阻旋料位计(阻旋料位开关)产品安装： （1）仓内（桶内）温度超过80℃时，请选用高温型产品； （2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片； （3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击； （4）线口朝下，防止雨水进入； （5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告； （6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以； 阻旋料位计(阻旋料位开关)故障检修： （1）问题：叶片一直在转动，但没有输出信号？ 解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。（2）问题：叶片变形或者轴弯曲？ 解决：物料的冲击力太大，要对叶片和轴保护。 （3）问题：叶片转不动？ 解决：一检查有没有接通电源；二是电机烧坏。 阻旋料位计(阻旋料位开关)转矩调整装置： （1）矩弹簧被用来调整轴的输出扭力。出厂时设置在“weak”位置。用户也可以把它设置成针对测量目标物料比重相应的灵敏度。如果被测量物料具有高比重，那么就要试着把扭矩弹簧放松一点。 （2）正确的定位：除非小比重物料在最弱位置时扭动扭矩弹簧，此时叶片具有非常高的灵敏度，否则叶片灵敏度非常小。 （3）在检测过程中不要调整扭力，以免产生错误的检测信号 七、日常维护： （1）检查轴和叶片是否弯曲或者损坏； （2）检查轴和叶片的连接； （3）定期清扫轴和叶片。
HBZX系列阻旋式料位控制器 一、用途和特点 HBZX系列阻旋式料位控制器广泛应用于现代工业生产过程和仓储部门。用于对敞开式容器内粉状及颗粒状物料进行料位监测或控制。本产品采用全新的设计理念，经过多年的实践证明：HBZX系列阻旋式料位控制器故障率极低，受到了各界用户的一致好评。HBZX系列阻旋式料位控制器具有技术先进、结构合理、性能可靠、使用维护方便、性能价格比高等优点。它与市场上同类的产品相比，具有以下特点： 1.主要外露部件均由不锈钢、铝合金或高级工程塑料材料组成，具有防粉 尘、防潮和耐腐蚀及对环境无污染的优点。HBZX在食品加工、粮食仓储、及工业高尘等恶劣环境均可使用； 2.输出轴采用了过载保护装置，可以有效地避免由于使用不当或非正常外 力对电机及减速器所造成的破坏； 3.为适应各种物料的不同比重和便于安装调整，设置了灵敏度的五档调节 装置和可供选择的两种安装方式及多种监测叶片规格； 4.HBZX-□R具有过热保护装置,可在250摄氏度以下的环境中正常工作。 （这是目前某些电容、音叉、超声波式料位监测装置所不及的。） 二、工作原理 HBZX系列阻旋式控制器的工作原理是：采用交流微电机经减速后，带动监测叶片慢速旋转，当物料的料位上升使叶片的转动受到阻挡时，检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作，发出有料的信号。随后另一个微动开关动作，切断微电机的电源使其停止转动。只要仓内的料位不变，此种状态便将一直保持下去。 当料位下降检测叶片不再受到阻挡时，检测机构便依靠弹簧拉力恢复原态。首先一个微动开关动作，接通电机电源使其旋转。随后另一个微动开关动作发出无料信号，只要没有物料阻挡监测叶片的转动，此种状态将一直保持下去。 三、技术参数（详见下表）
DLW系列阻旋式料位控制器 概述： ●阻旋式料位控制器之叶片是利用传动轴与离合相接，在未接触物料时，马达保持正常运转，当叶片接触物料时，马达会停止转动，同时输出信号测出料位高度或料仓堵塞。 ●适用于化学塑料，制药，饲料，水泥，粮食，面粉，电力，化工粉料等工矿。 特性： ●全封闭性，屋外亦可使用。 ●独特的油封设计可防止粉尘沿轴渗入。 ●扭力稳定可靠，且扭力大小可以调整。 ●轻巧，容易安装。 ●小型开关系列扭力不适用于小料仓检测小比重物料。 ●叶片承受过重的负荷，马达回转机构会自动打滑。 ●不必从料仓上整件拆除，即可轻易的检查维修内部组件。 控制原理及接线图 ●当马达转动时，叶片上没有阻力时表示（C.L）线路接线通。当马达线路被切断且叶片有阻力时表示（C.L）是断路，（C.H）是通。 ●当叶片上阻力消失，马达重新转动时表示（C.L）线路接通，又重新开始动作。
外形尺寸图
阻旋式料位检测器 3EXL-I 概述： 本机适用于化学塑胶、制药、饲料、水泥、粮食、面粉、电力、化工粉料等工矿。 工作原理： 阻旋式料位控制器之叶片是利用传动轴与离合相接，在未接触物料时，马达保持正常运转，当叶片接触物料时，马达会停止转动，机构会同时输出一点信号而测出料位高度或料仓堵塞信号。 结构特点： 本机选用铝合金铸造，强度高，重量轻，安装简易。 全封闭性，室内室外都可使用。 独特的油封设计可防止粉尘沿轴渗入。 扭力稳定可靠，且扭力大小可调节。 叶片承受过重负荷时，马达回转机构会自动打滑，确保马达不受损坏。 不必从料仓上整件拆除，即可轻易的检查维修内部零组件。 技术参数： 电源：220VAC（A型），110VAC（B型），24VAC（C型）50/60Hz； 功率：3W 接点容量：SPDT 5A/250V（AC） 叶片转速：I.R.P.M
作为测量仪表，阻旋料位开关的工作原理决定了它的结构特点。阻旋料位开关的适用范围极其广泛是它的最大特点之一，除此之外，还有性价比高等特点。 阻旋料位开关是指对容器中固体物料高度的变化进行实时检测的仪表，它广泛应用于水泥、医药、饲料、食品、冶金、轻工、建材、环保等行业，实现对料位上下限报警和控制。计为Spin-11阻旋料位开关采用全新的结构设计，与目前国内同类产品相比较，具有结构合理、性能可靠、性价比高、使用维护方便等诸多优点，是替代进口产品的首选。由于不同的工业生产过程具有不同的特点，相应地，各种不同型号的阻旋料位开关产品的结构设计和制作工艺也各异。具体来说，阻旋料位开关的结构设计主要有以下特点和作用： 1、针对不同的物料，计为自动化开发有不同结构的阻旋料位开关，为用户提供个性化的测量方案（如结构图一）。对阻旋料位开关的铝合金外壳、工作电压、最高可达400℃的工作温度、最高可达10bra的压力、不同的连接方式和叶片的几何形状进行个性化的选择，能够满足包括较高要求在内的各种复杂应用场合。计为阻旋料位
开关所有型号的产品均进行了标准化、精细化、功能化的设计，使得计为阻旋料位开关的产品和服务能够满足不断变化的用户需求。 2、双轴承设计，运行平稳，使用寿命更长。 3、抗震性及防松结构设计，有效避免了零部件松动及脱落，采用了优质不锈钢材料，使阻旋料位开关的抗腐蚀性及耐磨性更为优良。 4、采用了精密的机械式检测结构，微型灵敏减速同步进口电机及可靠的微动开关，保证了产品具有较高的灵敏度和可靠性。 5、机械装置与电路实行真正的分离，检测维护方便，在不用拆装检测结构的情况下即可进行维护和更换，设计更为人性化。 6、整机设计了离合器的过载保护装置，有效避免了叶片受过分外力而损坏电机，同时自动保护装置可以使料位器在料仓有料、叶片旋转受阻时，断电不工作，保护电机且有效延长电机的使用寿命，并不受物料形状、比重、介质、粘附性、温度、粉尘浓度等变化的影响。 安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。
阻旋料位开关的原理和特点 阻旋料位开关作为是一种现场控制仪表，主要用于粉状、颗粒状、胶状等固体物料的物位检测，在化工、塑料、水泥、制药、饲料、食品等行业有着广泛地应用，而这又是与其原理和特点分不开的。 一、阻旋料位开关的原理 阻旋料位开关的原理是利用微型电机做驱动装置，传动轴与离合器相连接并带动传动轴末端的叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，检测装置便围绕主轴产生旋转位移，此位移首先使一个微动开关动作，发出有料的信号；随后另一个微动开关动作，切断微型电机的电源使叶片停止转动。只要仓内的料位不变，此种状态便将一直保持下去（如图一）。当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，首先一个微动开关动作，接通电机电源使其叶片正常转动，随后另一个微动开关动作发出信号，只要没有物料阻挡检测叶片转动，此种状态将一直保持下去（如图二）。 （图一）（图二） 二、阻旋料位开关的特点 1、结构简单，性能优异。阻旋料位开关结构较为简单、价格低廉、耐腐蚀、耐高温和防尘性能优异，工作稳定可靠； 2、安装方便，准确可靠。可采取水平（稍微倾斜）与垂直方式安装，方便易用；接触式的测量方法，结果精确可靠； 3、抗干扰性强，即装即用。因阻旋料位开关内部结构简单，没有复杂的电子元件和放大电路，不受任何电磁波干扰，安装后不需任何调试及保养维护即可长期使用； 4、工作稳定，适应性强。阻旋料位开关具有测量再现性和环境工况适应性，即不受介质、形状、比重、温度、湿度、粉尘浓度等变化的影响； 5、过载保护，不易损坏。输出轴采用了过载保护装置，可以有效地避免由于使用不当或非正常
外力对电机及减速器所造成的破坏。 计为自动化的Spin-11阻旋料位开关采用进口电机、微动开关和轴承，同时非常注重工艺细节，严控生产流程和质量检测，确保产品的可靠性。 以上就是有关“阻旋料位开关的原理和特点”的相关介绍，如欲了解更多液位开关、磁翻板液位计等物位测量方面的知识，欢迎关注微信公众号：Jiweimeter。
料位开关安装注意事项 料位开关广泛应用于现代工业生产过程和仓储部门，可对容器内的粉末状及颗粒状物料进行料位上、下限监测和控制。由于料位开关产品丰富，种类繁多，所以料位开关的安装方法也不尽相同，其安装注意事项也略有区别。 那么，料位开关在安装时应该注意哪些事项呢？总体来讲，对于大部分的料位开关重点应注意以下事项： 一、在安装之前，首先要确认料位开关型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，确保料位开关在安装后能够正常使用。 二、安装前要确认电源电压是否与标识上面的电压一致。 三、为了保证人身安全和避免损坏料位开关，应在断电的情况下接线。 四、安装时尽量避开进料口，如图1所示 图1 避免入料口的安装示意图 五、为了确保测量的准确性，可以将料位开关水平安装。如果测量误差允许在几厘米范围内，建议将料位开关向下倾斜约20°后安装，这样可以减少由于物料在探头上的挂粘而造成的测量误差。当用于测量快速升降和快速流动的物料时，还需要增加防护挡板，料位开关才能更可靠工作。如图2所示。 图2 水平安装示意图 a 一般防护挡板类型 b 对于粗糙或具有较大磨损性物料的挡板类型 防护板安装要求：首先，安装在探头的正上方；其次，该防护挡板的长度应大于探头水平安装的插入长度，确保能保护探头不受损坏；三要注意选用合理的防护板形状，一般性物料防护挡板的可选
用凸型结构，如图2中“a”所示，如果被测物料是粗糙或具有很大磨损性的物料，可以选择凹型防护挡板，以让物料在凹槽内形成一定的堆积，减少物料对挡板的冲击，从而提高防护挡板的使用寿命，参见图2中的“b”所示。 六、当料位开关安装在户外或有潮气的环境中时，在接入电缆之前，请将电缆线弯曲并朝下引，当遇到下雨或存在冷凝现象的情况时，雨水和冷凝水便会随之往下流，防止水或潮气进入料位开关，如图3所示。 图3 防潮安装 七、对特定料位开关，应注意以下特殊事项： 如果是音叉料位开关，叉体面和介质流动的方向应保持一致，可以避免由于介质流动而产生的对叉体冲击力所造成的测量误差或对叉体损害，如图4所示。 图4 介质流动方向 ①过程连接的标志点②介质流动方向 如果是振棒料位开关和音叉料位开关，垂直安装时，为了补偿在圆柱容器中因固料锥形堆积造成的测量误差，建议安装在距离容器壁d/6处，如图5所示。

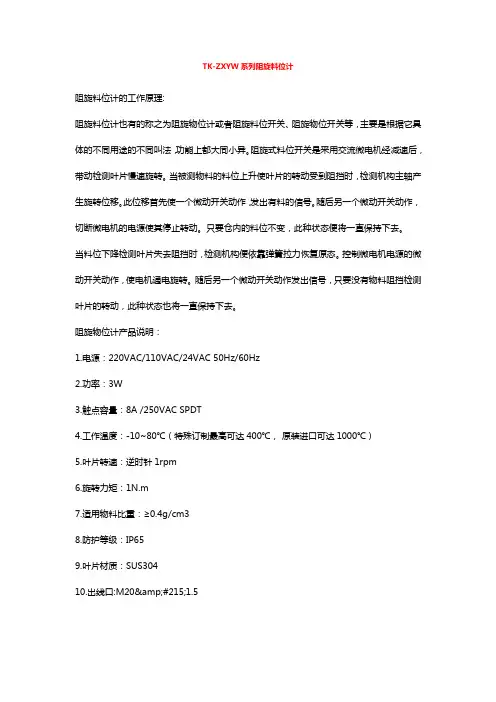

TK-ZXYW系列阻旋料位计 阻旋料位计的工作原理: 阻旋料位计也有的称之为阻旋物位计或者阻旋料位开关、阻旋物位开关等，主要是根据它具体的不同用途的不同叫法，功能上都大同小异。阻旋式料位开关是采用交流微电机经减速后，带动检测叶片慢速旋转。当被测物料的料位上升使叶片的转动受到阻挡时，检测机构主轴产生旋转位移。此位移首先使一个微动开关动作，发出有料的信号。随后另一个微动开关动作，切断微电机的电源使其停止转动。只要仓内的料位不变，此种状态便将一直保持下去。 当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力恢复原态。控制微电机电源的微动开关动作，使电机通电旋转。随后另一个微动开关动作发出信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。 阻旋物位计产品说明： 1.电源：220VAC/110VAC/24VAC 50Hz/60Hz 2.功率：3W 3.触点容量：8A /250VAC SPDT 4.工作温度：-10~80℃（特殊订制最高可达400℃，原装进口可达1000℃） 5.叶片转速：逆时针1rpm 6.旋转力矩：1N.m 7.适用物料比重：≥0.4g/cm3 8.防护等级：IP65 9.叶片材质：SUS304 10.出线口:M20×1.5
