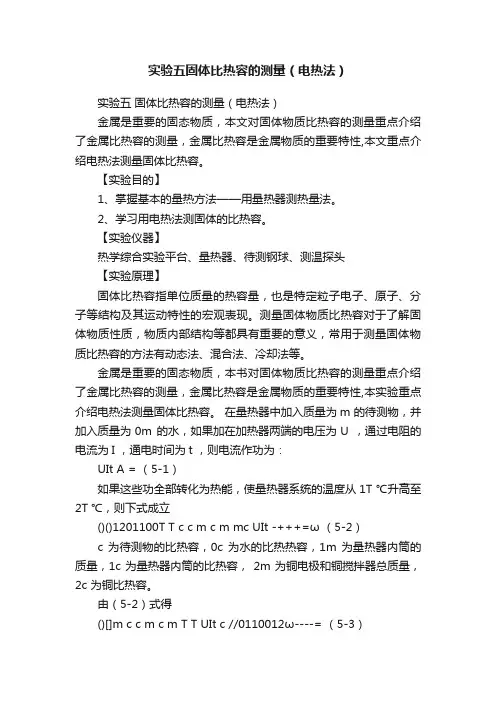

实验五 固体比热容的测量（电热法）
金属是重要的固态物质，本文对固体物质比热容的测量重点介绍了金属比热容的测量，金属比热容是金属物质的重要特性,本文重点介绍电热法测量固体比热容。
【实验目的】
1、掌握基本的量热方法——用量热器测热量法。
2、学习用电热法测固体的比热容。
【实验仪器】
热学综合实验平台、量热器、待测钢球、测温探头
【实验原理】
固体比热容指单位质量的热容量，也是特定粒子电子、原子、分子等结构及其运动特性的宏观表现。测量固体物质比热容对于了解固体物质性质，物质内部结构等都具有重要的意义，常用于测量固体物质比热容的方法有动态法、混合法、冷却法等。
金属是重要的固态物质，本书对固体物质比热容的测量重点介绍了金属比热容的测量，金属比热容是金属物质的重要特性,本实验重点介绍电热法测量固体比热容。 在量热器中加入质量为m 的待测物，并加入质量为0m 的水，如果加在加热器两端的电压为U ，通过电阻的电流为I ，通电时间为t ，则电流作功为：
UIt A = （5-1）
如果这些功全部转化为热能，使量热器系统的温度从1T ℃升高至2T ℃，则下式成立
()()1201100T T c c m c m mc UIt -+++=ω （5-2）
c 为待测物的比热容，0c 为水的比热热容，1m 为量热器内筒的质量，1c 为量热器内筒的比热容， 2m 为铜电极和铜搅拌器总质量，2c 为铜比热容。
由（5-2）式得
()[]m c c m c m T T UIt c //0110012ω----= （5-3）
为了尽可能使系统与外界交换的热量达到最小，在实验的操作过程中就应注意以下几点：
1、不应当直接用手去把握量热筒的任何部分，不应当在阳光直接照射下进行实验。
