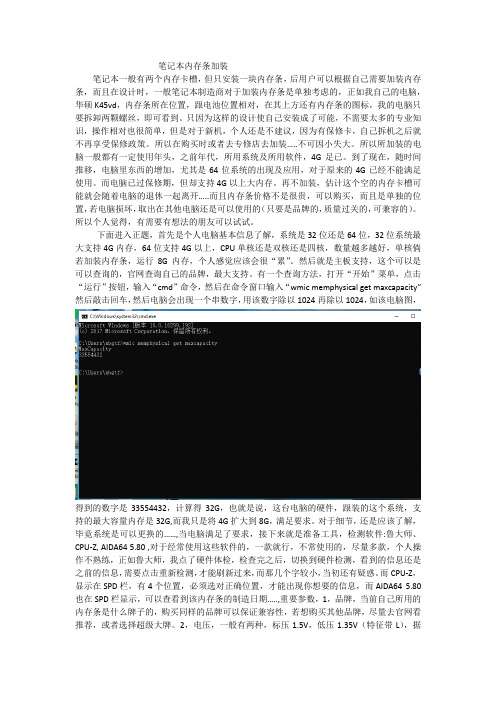

三星笔记本内存条
购买内存条的时候你们知道三星内存条怎么样吗?下面是小编收集整理的三星笔记本内存条，希望对大家有帮助~~
三星笔记本内存条评价：
三星是大品牌，很不错
简要看完DDR3内存的时序和SPD信息后，接下来就开始正式的测试，为最大限度发挥内存的性能，测试使用了Intel新一代22nmIvyBridge处理器Corei53570K，Intel官方指导内存支持频率为DDR31600。搭配的华硕P8Z68-V主板，内存超频最高可以支持双通道DDR32800MHz规格，最大容量为32GB，当然主板支持Intel 的X.M.P技术。
内存方面自然是本次测试的重点，选用了一对俗称三星“金条”的DDR31600内存，产品DDR31600频率这一档内存时序为11-11-11，而根据以前的经验产品可以轻松超越DDR32133MHz，并且保持在较好的时序下，而市面上就有一些内存就完全基于三星金条，只不过套了一个散热马甲，频率预设这在DDR32133MHz，当然无可厚非三星金条确实有不错超频潜能。
三星新款内存模组编号为M378B5273DH0-CK0，生产日期为2012年第38周，产品使用的内存颗粒编号为K4B2G0446D-BCK0，不过在官方查询到的资料上面并没有这样一个产品，官方有的编号为K4B2G0446D-HCK0以及我们熟知的K4B2G0446D-HCH9。
内存颗粒编号K4B2G0446D-BCK0 三星笔记本内存条相关文章：
1.怎么看三星内存条真假
2.三星内存条如何看型号
3.三星s6如何清理内存条
4.笔记本电脑配置添加内存条的技巧
5.三星内存条都有防伪吗
6.三星内存条频率怎么看
7.三星内存条怎么看频率
8.2016年三星笔记本购买什么好
三星DDR内存颗粒的编号共分为四段数字或字母，19个部分组成。请看下面的三星内存编号示意图，图中有A、B、C、D、E和F为四段数字或字母，而19部分则是指包含在A、B、C、D、E和F四段数字或字母组成的编号，主要对内存规格进行说明。下面，就给大家分别解释。 首先来解释一下四段号码的大概含义。 A部分我想不用解释了吧，标明的是生产企业的名称——SAMSUNG。 B部分说明的是该内存模组的生产日期，以三个阿拉伯数字的形式表现。其中第一个阿拉伯数字表明，生产的年份，后面两位数字表明是在该年的第XX周生产的。例如，上图中的446就该表示该模组是在04年的第46周生产的。如果三位数字是532，则表明该内存模组是05年第32周生产的。 C部分说明的是该内存的封装类型，由一个英文字母表示。该部分将分别以T、U、N、V、G、Z几个字母来代表不同的封装类型。其中T代表是TSOP2封装，U表示TOSP2（Lead-Free）封装，N表示sTSOP2封装，V表示sTOSP2（Lead -Free）封装，G表示FBGA封装，Z表示FBGA（Lead-Free）封装。 D部分说明是该内存模组的工作温度与功耗，由一个英文字母表示。该部分将以C和L两个字母来表示该内存颗粒的不同工作温度与功耗。其中C表示该内存模组为大众商用型内存，普通功耗，工作温度在0 °C~70 °C之间；L表示该内存模组也属于大众商业型，但却是低功耗，工作温度也在0 °C~70 °C之间。这部分标注为L的模组，在笔记本内存中比较常见。 E部分说明的是该内存模组的频率和各项延迟（即CL-tRCD-tRP），由两个英文字母或数字组成。该部分分别以A0、B 0、A2、B3和CC这五个字母/数字组合来代表不同频率和延迟的DDR内存模组。其中，A0代表该模组的工作做频率为DDR-200（100MHz），延迟为2-2-2；B0代表DDR 266（133MHz），延迟为2.5-3-3；A2代表DDRDDR 266（133MH z），延迟为2-3-3；B3代表DDR333（166MHz），延迟为2.5-3-3；CC代表DDR400（200MHz），延迟为3-3-3。 F部分实际上是由8个小部分组成的，分别表示该内存模组的类型、容量、位宽、接口类型、工作电压等等内容。详细分解请看下一页。 三星内存编号揭秘（二）应该说F部分是三星内存编号中传达内容最多的。由8个小部分构成，下面就来详细分解一下这8个小部分所代表的内容。 12345678 K4X XX XX X X X
金士顿 1.KVR代表kingston value RAM 2.外频速度单位：兆赫 3.一般为X 4. 64为没有ECC；72代表有ECC 5.有S字符表示笔记本专用内存，没有S字符表示普通的台式机或是服务器内存 6. 一般为C C3：CAS=3； C2.5：CAS=2.5； C2：CAS=2 7.分隔符号 8.内存的容量 我们以金士顿ValueRAM DDR内存编号为例： 编号为ValueRAM KVR400X64C25/256 这条内存就是.金士顿ValueRAM 外频400MHZ 不带有ECC校验 CAS=2.5 256M内存 HY（现代HYNIX） 现代是韩国著名的内存生产厂，其产品在国内的占用量也很大. HY的编码规则： HY 5X X XXX XX X X X X－XX XX 1 2 3 4 5 6 7 8 9 10 11 定义： 1、HY代表现代. 2、一般是57，代表SDRAM. 3、工艺：空白则是5V, V是3V, U是2.5V. 4、内存单位容量和刷新单位：16：16M4K刷新；64：64M，8K刷新；65：64M，4K刷新；128：128M，8K刷新；129：128M，4K刷新. 5、数据带宽：40：4位，80：8位，16：16位，32：32位. 6、芯片组成：1：2BANK，2：4BANK；3：8BANK； 7、I／O界面：一般为0 8、产品线：从A－D系列 9、功率：空白则为普通，L为低功耗. 10、封装：一般为TC（TSOP） 11、速度：7：7NS，8：8NS，10P：10NS（CL2&3），10S：10NS，（PC100，CL3），10：

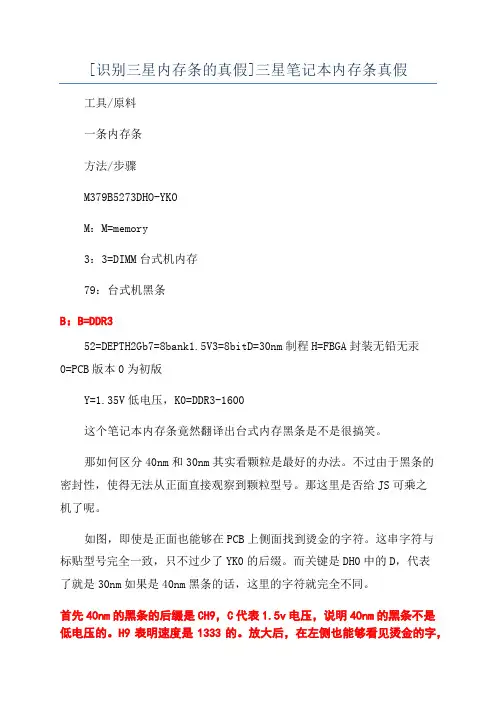

怎么看三星内存条真假 看三星内存条真假方法： 要想学会识别内存真假，首先要学会认识产品标签。 m379b5273dho-yko m：m=memory 3：3=dimm 台式机内存 79：台式机黑条 b：b=ddr3 52=depth 2gb7=8bank 1.5v3=8 bitd=30nm制程h=fbga封装无铅无汞0=pcb版本 0为初版 y=1.35v低电压，k0=ddr3-1600 这个笔记本内存条竟然翻译出台式内存黑条是不是很搞笑。 这个是从三星下载的表格，红色框中表示与你这个编号最为相近的颗粒，同样表明该型号内存需要16颗256m的颗粒才能组成单根4g的内存条。这个内存与贴纸的型号是不符的，所以是假货 那是不是8颗粒的4gb内存都是假货呢?不是的，其实8颗粒的4g内存条是可以做出来的。这个才是真正的8颗粒的4g内存，规格是1333，型号为m471b5273dm0-ch9跟前面的标号相比，首先是yk0和ch9的差别，这个没关系，前者是1600，后者是1333，前者是1.35v，后者是1.5v，对于说明是8颗粒还是16颗粒毫无
帮助。而对比前面一堆数字，发现，几乎基本一样，唯一的差别就是倒数第二个数字，前者是h，而这条真的是m参考上面datasheet中的解释，m和h的区别就是m引入了一个ddp的概念这个ddp是dual die package的缩写，简单理解就是双核心封装，其实就是双核。 而这个双核应该是基于die的真双核，而不是基于chip的胶水双核。所以使用了ddp技术的颗粒应该在长宽尺寸不变的情况下，在芯片的厚度上有所增加，但是是基于die的堆叠，因此厚度也不会超过太多。所以其实，这1颗储存芯片，实际上采用的是256mb(2gb)*2的技术。因此单颗512mb*8=4gb完美对应。ok，这条才是真的8颗粒4g，关键在于那个m，本人总结：m471b5273dm0-ch9，规格是1333的8颗粒的4g内存倒数第二个数字一定是m，不是的话，就是假的，如果是1600的规格的话除外，比如原装内存编号为m471b5273dh0-ck0(ko：ddr3 1600) 真正的8颗粒4g1333的颗粒编号为k4b4g0846d，这是一种采用ddp技术的单颗4gb d型核心的颗粒，单颗规格为512m*8其实理解成(256m*8)*2更合适。 下面看下上传的水货条的颗粒。可以说，这个颗粒跟我常见的三星内存颗粒完全不同，常见怎么样的，见右边的原装内存。这条假的颗粒为k4b4g0846e和正常的颗粒的差别在于最后一个e，这个e是代表一种die的封装形式。不过从编号上看是没有问题的。哦，还有个mck0.好吧，m代表的是ddp，ck0可以理解成1600.从颗粒来看，这个条子似乎也满足4g的容量。但是三星颗粒下面是不会有256m*8ddr3 k的字样不过我没有测试到这种假的条子，
三星笔记本内存条 购买内存条的时候你们知道三星内存条怎么样吗?下面是小编收集整理的三星笔记本内存条，希望对大家有帮助~~ 三星笔记本内存条评价： 三星是大品牌，很不错 简要看完DDR3内存的时序和SPD信息后，接下来就开始正式的测试，为最大限度发挥内存的性能，测试使用了Intel新一代22nmIvyBridge处理器Corei53570K，Intel官方指导内存支持频率为DDR31600。搭配的华硕P8Z68-V主板，内存超频最高可以支持双通道DDR32800MHz规格，最大容量为32GB，当然主板支持Intel 的X.M.P技术。 内存方面自然是本次测试的重点，选用了一对俗称三星“金条”的DDR31600内存，产品DDR31600频率这一档内存时序为11-11-11，而根据以前的经验产品可以轻松超越DDR32133MHz，并且保持在较好的时序下，而市面上就有一些内存就完全基于三星金条，只不过套了一个散热马甲，频率预设这在DDR32133MHz，当然无可厚非三星金条确实有不错超频潜能。 三星新款内存模组编号为M378B5273DH0-CK0，生产日期为2012年第38周，产品使用的内存颗粒编号为K4B2G0446D-BCK0，不过在官方查询到的资料上面并没有这样一个产品，官方有的编号为K4B2G0446D-HCK0以及我们熟知的K4B2G0446D-HCH9。
内存颗粒编号K4B2G0446D-BCK0 三星笔记本内存条相关文章： 1.怎么看三星内存条真假 2.三星内存条如何看型号 3.三星s6如何清理内存条 4.笔记本电脑配置添加内存条的技巧 5.三星内存条都有防伪吗 6.三星内存条频率怎么看 7.三星内存条怎么看频率 8.2016年三星笔记本购买什么好
文章的开头首先介绍一下什么是MCP，MCP=Multi-Chip Package 中文意思是多制层封装芯片，其主要应用领域为手机等手持智能终端设备。其优点在于体积小， 能适应各种手持设备节省空间的原则。成本方面较独立的芯片组和要有优势。 三星从2004年开始致力于手机内存芯片的推广，2005年在全球取得了不到10%市场份额，当时这方面的前两位分别是INTEL和SPANSION这两个厂商。2006年是三星MCP内存芯片市场份额大幅提高的一年，在2006年下半年由于SPANSION的128+32和64+16/64+31NOR+SRAM的MCP大面积缺货给了三星一次很好的机会，三星在8月开始逐步进入手机MCP领域，其推出的128+32MCP芯片只要在软件方面作一些简单的调整就可以PIN TO PIN取代SPANSION的129系列产品，并且价格比当时的SPANSION 128+32 的同类产品要低0.5USD，这使得中国大陆这一B类手机制造基地的设计公司和厂家纷纷切入到三星的MCP中来。在2007年年初，三星又推出了其最新128+32的产品2931和2731，这两款产品的推出，将冲击SPANSION很大的市场份额。下面针对三星的MCP产品做个简单的介绍，介绍从MCP制成和具体型号以及配合手机的主方案进行： MCP大致有三类: 一；替换目前市场主流的SPANSION的NOR+SRAM(PSRAM)系列 32+8型号为K5A3281CT(B)M--此款MCP主要可以应用于一些低端手机，包括英飞凌等低端方案，都可采用此款MCP。 64+16型号为K5J6316CT(B)M：三星已经在2007年将此款IC 停产，转移产能大量生产64+32制成的MCP 64+32型号为K5J6332T(B)M：这使三星2007年主要推广的MCP之一，目前已经有很多方案认可，包括MTK 6226/6219以及展讯的6600D等方案都广泛采用此款芯片。 128+32型号为 K5L2731CAM-D770：此款产品是三星2007年重点推广的128+32的MCP芯片，这款芯片可以做到和SPANSION 127芯片软件硬件完全match，并且能兼容三星2931和0607芯片。在价格方面三星会坚持走低，此款芯片会成为2007年B类手机市场最普遍使用的MCP芯片。 K5L2931CAM-D770:此款芯片的推出主要是用来抢占SPANSION 129芯片市场的，目前已经有很多方案可以采用（TI/MTK/展讯等） KADxx0700D-DLLL：此款芯片是三星2006年推出的一款128+32的MCP，此款芯片从2006.9月开始，已经被很多设计设计公司所认证，在2006年底由于众多手机厂商切换到此款IC，导致了1个多月的缺货，在2007年，三星队此款芯片的制造要降低，原因是2731和2931芯片的推出，他们会每个月逐步降低产能。 二；替换目前市场主流的TOSHIBA的NOR+NAND+SRAM(PSRAM)系 列:128+512+32/128+512+64/128+1Gb+64. 此种制成的MCP由于成本相对来说较高，所以目前就此种制成的MCP市场情况还不算明朗。 三；NAND+MOBILE DRAM/DDR/ONENAND+MobileDDR ：
三星手机怎么清理内存 很多手机用户的手机使用一段时间之后，就会发现运行渐渐变慢了，那么，这个时候，就要养成定期给手机做内存清理的好习惯。那么，三星手机怎么清理内存呢?今天，小编就为大家整理一下最多人在问的：三星手机内存清理的教程。 三星手机清理内存方法如下： 步骤一：在待机页面下，点住【HMOE】键。
步骤二：点击【圆形】图标。
步骤三：选择【RAM】。
步骤四：点击【清除存储器】即可。
三星手机内存清理教程： 要采用以下方法解决手机内存越来越小，首先我们应该具有root权限，如果没有，建议先进行刷机操作之后再往下看： 1.打开re管理器，找到/data/dalvik-cache，将/data/dalvik-cache移动到/cache/data/，(或者你也可以直接把目录dalvik-cache直接删除掉)→然后就是重新启动手机，重启之后，你可以发现手机的可用内存明显回来了许多。
2.打开re管理器，找到/data/local/目录，你会看到rights 和tmp这两个文件夹(有的可能没有rights这个文件夹，不过没关系)，进入tmp文件夹，你会发现以前安装失败或是安装途中重启后失败的软件都可以在这里找到，然后当然就是删掉掉它们啦，然后看看你的手机内存，是不是多了很多了，有兴趣的朋友不妨去尝试下喔! 此方法对装40个以上软件的TX有明显效果，AD的软件更新比较快，而且官方的软件也更新较快，每次更新后您是不是发现您的内存又小了5-10M?是不是很蛋疼?蛋疼就请看下去。ROOT手机(现在ROOT很方便且无痛居家必备啊)打开RE管理器，挂载可读写。定位到DATA文件夹，找到dalvik-cache文件夹，果断删除，机器会提示XX进程强制关闭，不要理它，果断立即马上重启手机。这个过程可能要3-5分钟(软件少就快一点，软件多就慢一点)，重启后DALVIK-CACHE文件夹依然会重建出来，但是你的内存明显增加了。此方法理论支持所有的AD系统，而且没发现副作用。 另外还有一点小技巧： 系统自带的地图，市场，FLASH，等软件也经常更新，你会发现SYSTEMAPP下都有这些APK，DATAAPP下也有这些APK，SYSTEM下的是老版本，DATA下的是你更新的版本，但是两个地方
M470T5663QZ3-CE7/CF7/CE6/CD5/CCC Organization:256M x 64 Composition:128M x 8 * 16ea Used component part #:K4T1G084QQ-HCE7/F7/E6/D5/CC # of rows in module:2 Row # of banks in component:8 banks Feature:30mm height & double sided component Refresh:8K/64ms Bin Sort:E7(DDR2-800@CL=5), F7(DDR2-800@CL=6), E6(DDR2-667@CL=5), D5(DDR2-533@CL=4), CC(DDR2-400@CL=3) AUG. 2007
Note :1.This will typically be programmed as 128 Bytes. 2.This will typically be programmed as 256 Bytes. 3.From Datasheet 4.High order bit is Self Refresh "flag". If set to "1", the assembly supports self refresh. 5.These bytes are programmed by code of Date Year & Date Week with BCD format 6.These bytes are Undefined and can be used for Samsung's own purpose AUG. 2007
关于三星原厂内存条与山寨内存条的真伪鉴别: 1：原厂三星内存条电路板看着泛黄偏暗，布线整洁合理，而寨条的颜色绿油油的并且反光，最简单的方法就是将你机器自带的原厂三星内存和你买的内存条一一比对是不是一样的，如果一样至少电路板绝对是真的，另外三星同代(DDR3)内存条的电路板布线都是一模一样的，绝对不会有原厂内存条走线电气孔不同的情况，因为三星电路板都是指定厂商的，并且一个模具出来的所以绝对是一样的，唯一颜色可能不同，或者偏浅或偏深，但是绝对不会是绿油油的颜色，金手指金黄偏暗,电路板边上有金黄色烫金三星logo和与标签对应M378B5173EB0-CK0金黄色烫金编号(注意与标签不是完全一样的)，另外在电路板的背面可以看到电路板的四位数字生产周期,另外在颗粒下方会有激光蚀刻的五位数字+字母组合的编号，台式机DDR3 1600MHz在左边金手指上方有两个相同的大写字母，笔记本内存条的位置参考机器自带原装内存条确定位置。 2：原厂三星内存条的电气孔对着光可以透光，而山寨条的电气孔是奸商自己印刷上去的，根本起不了提升电气性能的作用，更不能抗干扰和减少信号传输过程中的信号衰减。 3：原厂颗粒丝印字迹在强光下呈现荧光状清晰或者有些颗粒可能进行哑光处理，但是绝对清晰可辨，而山寨条所使用的颗粒基本都是白片或者假的颗粒，并且都是奸商自己用使用机器进行印刷的，所以用手多磨擦几次会把丝印磨擦掉，而原厂颗粒是不是掉色的。 4：原厂三星内存条的标签如果是台式机是M378/M379开头的一串代码，笔记本是M471开头的一串代码，我曾经在X猫商城买的一个台式机内存条竟然贴的是笔记本M471开头的标签，毫无疑问绝对是假的。
原装原厂的，真假“三星”内存大曝光 很多配机的朋友都有一个误区：将内存颗粒的品牌误认为是内存的品牌。这就让很多JS有机可乘，以杂牌内存冒充品牌内存，在内存领域以三星和现代的内存尤为突出。由于三星是全球最大的内存颗粒供应商，很多品牌采用它的颗粒，为此，三星将自己生产的内存品牌定为“三星金条”。 俗话说“道高一尺魔高一丈”，本来不是三星自己生产的内存，换换包装就成了可以买好价钱的三星内存了。今天小编就教大家如何识别真假三星金条内存。 三星金条新包装精致优雅，以三星标准蓝作为主色，边为金色，强调“金条”定义，极度吸引眼球。包装正面印有“三星金条”和三星电子的LOGO能及三星半导体的官方网址，椭圆透明窗口让消费者轻松看到内存标签，包装盒上还贴有产品型号、技术参数。 （图1：劣质的三星劣质内存1）
（图2：原装原厂的三星内存---三星金条1） 原装原厂的三星内存---三星金条芯片表面一般都很有质感，要么有光泽或荧光感，要么经过了哑光（右图）。而劣质的三星劣质内存内存的芯片上的痕迹主要集中在标识附近，且痕迹很均匀，细看可以发现芯片的这些区域与其他部分的质感不大一致，如颜色偏浅、泛白等（左图）。 （图3：劣质的三星劣质内存2）
（图4：原装原厂的三星内存---三星金条2） 三星金条的PCB表面应光洁、色泽发亮、元件焊接整齐、焊点均匀而有光泽，边缘整齐而无毛边，劣质的三星内存的PCB拿在手上的感觉分量不够，发灰，元件焊接质量粗糙，焊点七零八落，布线不整齐。（见下图） （图5：劣质的三星劣质内存3） 三星金条的金手指要光亮，不能有发白或发黑的现象，发白是镀层质量差的表现，发黑是磨损和氧化的结果。（见下图）
镁光和三星内存哪个好 镁光和三星内存哪个好呢？小编来像你介绍！下面由小编给你做出详细的镁光和三星内存介绍!希望对你有帮助! 镁光和三星内存介绍三 三星(samsung)内存工艺整体上要领先其他内存颗粒制造厂。三星的半导体晶片在存储行业内名声显赫，他们不仅有最先进的半导体技术，在存储晶片方面也走在世界的前端。 从全球的市场份额来看，三星也绝对称的上是大哥级别的!金士顿、威刚、海盗船等一线内存品牌都普遍使用三星的原厂颗粒以保证产品的性能。 三星金条依靠自家生产的内存颗粒一直保持着高品质内存的形象，价格比同规格其他品牌的产品也要略高。镁光(micron)曾经被叫做美凯龙，是世界第二大内存颗粒制造商，但其产品在国内却不多见 镁光和三星内存介绍三 这两个品牌的内存条，一样好，随便选哪个都可以。如有特殊需求，可考虑如下特点： 1、三星和金士顿，都以稳定性好和兼容性好而著称。都是好内存。 2、金士顿更偏重于兼容性。所以，不惜损失性能去最大程度的提高兼容性。因此，速度稍慢，但兼容性最好。 3、三星的内存，属于兼顾。在保持比较好的兼容性的同时，
稍微兼顾一下性能。超频性能多数情况下要比金士顿好。 镁光和三星内存介绍三： 2个厂商看谁的产品好，不光是从质量上来说的。还看谁的售后好。当然内存都是3年之内不会坏的，但是你们知道吗3年后这东西很容易报销。。5年以上的很少。 所以，我认为还是金士顿的好，虽然金士顿使用的是三星的颗粒，但是在高端市场上金士顿的研发组还是最强的。最早看见金士顿的生产了16GB单条的内存条。售价2000美元。三星就不行。 但是，说实话，买内存，金士顿的假的比真的还多，也不能说是假的，只能说水货多。很多。 所以这个问题，楼主问的让大家都不知所云。 看了“镁光和三星内存哪个好”文章的还看了： 1.5000元台式电脑配置华硕主板cpuintel四核 2.家用电脑配置大全推荐家用电脑DIY清单
芯片上的代码就是型号 内存条一般都有标注大小，如果没有就要看颗粒的编号了，给个你看看： samsung内存 例：samsungk4h280838b-tcb0 第1位——芯片功能k，代表是内存芯片。 第2位——芯片类型4，代表dram。 第3位——芯片的更进一步的类型说明，s代表sdram、h代表ddr、g代表sgram。 第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。64、62、63、65、66、67、6a代表64mbit的容量；28、27、2a代表128mbit的容量； 56、55、57、5a代表256mbit的容量；51代表512mbit的容量。 第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。 第11位——连线“-”。 第14、15位——芯片的速率，如60为6ns；70为7ns；7b为7.5ns(cl=3)；7c为7.5ns(cl=2)；80为8ns；10 为10ns(66mhz)。 知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。例如一条三星ddr内存，使用18片samsungk4h280838b-tcb0颗粒封装。颗粒编号第4、5位“28”代表该颗粒是128mbits，第6、7位“08”代表该颗粒是8位数据带宽，这样我们可以计算出该内存条的容量是128mbits（兆数位）×16片/8bits=256mb（兆字节）。 注：“bit”为“数位”，“b”即字节“byte”，一个字节为8位则计算时除以8。关于内存容量的计算，文中所举的例子中有两种情况：一种是非ecc内存，每8片8位数据宽度的颗粒就可以组成一条内存；另一种ecc内存，在每64位数据之后，还增加了8位的ecc校验码。通过校验码，可以检测出内存数据中的两位错误，纠正一位错误。所以在实际计算容量的过程中，不计算校验位，具有ecc功能的18片颗粒的内存条实际容量按16乘。在购买时也可以据此判定18片或者9片内存颗粒贴片的内存条是ecc内存。
三星内存颗粒规格指标详解 尽管市面上的内存品牌十分繁杂，但采用的内存颗粒不外乎三星、现代、英飞凌等这几家，其中三星的内存颗粒所占比重是极大的。搞清楚三星内存颗粒的规格参数与性能指标，在内存的选购中是极为重要的。 当然，对内存而言，并不是只要采用同样型号的颗粒，内存的性能指标就会相同。因为即便对同一型号的内存颗粒而言，也有等级之分，不同等级的颗粒，其性能也会有所区别，同时，更重要的，内存生产厂商的设计能力与生产工艺也会在很大程度上影响内存的性能与指标。 因此，对内存颗粒的性能指标，只能在我们选购内存时作为参考，而不要将其绝对化。 三星DDR内存颗粒 面向中低端市场的内存颗粒 三星TCB3颗粒 TCB3是三星早期推出的6ns DDR颗粒，可以稳定地工作在PC2700，2-2-2-X 的时序，参数非常优秀。此外它同样可以工作在PC3200，但时序需要相应地调低，200MHz时的时序为2-3-3-6，虽不能说优秀但表现尚可。 TCB3颗粒的频率极限大致在230MHz左右，这对于一款默认为166MHz的内存来说，超频幅度很大。TCB3对于电压并不太敏感，3.0V电压下频率提升也不是很大。目前该款颗粒多见于低端内存。 三星TCCC颗粒
TCCC是三星TCC系列（PC3200）里面编号为“C”的颗粒，表示其PC3200时预设CAS值为3。TCCC可以工作在250-260MHz，3-4-4-8的时序，而默认200MHz 时可以保持2.5-3-3-6的时序，由于TCCC颗粒的售价比较便宜，因此和现代的D43一起成为性价比出色的代表。 此外也有不少DDR 500内存同样采用了TCCC颗粒，不过由于已经接近极限频率，留下的超频空间很小。电压对于TCCC颗粒的超频有一定的影响，但在2.8V时已经基本可以达到最高频率。 三星TCC4颗粒 TCC4是三星的另外一款5ns的DDR400内存颗粒，不过并不常见，在一些品牌的PC3200低端内存甚至是PC2700内存上面可以看到它。 TCC4并不太适合超频用户，即便在加压情况下其最高也只能稳定在 210-220MHz，3-3-3-X的时序模式下，对电压很不敏感，只适合追求容量和性价比的用户。 三星DDR内存颗粒 面向高端市场的内存颗粒 三星TCC5颗粒
问题描述： 三星Note2手机在使用6个月左右后发现系统自带存储容量不足（16G版本），剩余空间最少的时候只有100M左右。此时出现安装软件报错，运行视频软件提示内存不足的情况。分析定位： 1、清理系统缓存，程序产生的数据文件，但效果不明显 通过多种方式进行了处理： a、使用安卓优化大师，360手机助手清理内存，释放了几十兆的内存空间，效果不明显， b、删除占用空间较大的游戏，释放近百兆空间，但是在机器运行一周左右，依然内存不足。而受安卓4.1.1系统的限制，软件的程序不能转移到TF卡上，因此无法利用TF卡进行分担。 c、转移手机内存的照片，视频资源，由于本机的视频及照片内容较少，也没有降低多少效果。 2、思考问题产生原因，以及新的解决办法。 新机拆封时，可用内存为6GB以上，而回想这几个 月的使用，无论是安装应用，还是图片视频，都远远达 不到这么大的使用量，那么是谁偷偷吃掉了我手机的空 间呢？ 通过右边这张图片，我找到了一些蛛丝马迹。 进入手机菜单，选择设定-存储，可以看到手机的使 用情况如下，但仔细一看，可以看到这个加减法不对呀。 占用空间=1.26+4.15+0.4+0.009+0.003=5.822GB 因此可用空间=10.36-5.822=4.538 而手机上显示的可用空间为4.03，相差0.508GB的空间。（备注：图片是解决问题之后
的截图，当时容量差距达4个GB）这些空间到底到哪里去了呢？ 通过以上现象，我联想到了系统程序占用的情况， 由于安卓系统的程序是有权限限制的，存储计算的时 候没有权限统计底层程序所占用的空间，这就使得实 际可用空间和理论可用空间的不一至。为了证明这个 论点，我安装了re管理器软件，查找手机系统文件的 异样，也就是在”/”根目录下面查找相关文件，特别是 大文件。最终我发现两个文件，如右图所示，在/data/ 文件夹中发现了两个文件占用了非常大的体积，它们 是nv_record.log及nv_record_before.log。因为已经清 理过，在截图中它们的体积超过了700M，而容量最 少的时候它们的大小超过了4G。 通过属性可以看到，这两个文件的拥有者为radio 用户和radio用户组。而在系统文件中搜索radio可以 看到如右图的结果。初步判断radio是为无线等相关核 心功能建立的用户。 解决措施： 1、由于两个文件属于系统文件，要删除需要先获取ROOT权限，如何获取这里不再赘述请各位百度一下，另外ROOT以后会失去保修，并且能得到最高权限，请各位在专业人士指导下谨慎使用。 2、安装RE管理器，或者ES文件浏览器并打开进行root授权，进入/data目录下，将权限设置更改为“读+写”，然后将nv_record.log及nv_record_before.log两个文件删除，容量即可恢复。
三星笔记本内存条假货多吗 三星笔记本内存条假货多吗? 挺多的，以下是辨别方法 由于内存的不断降价，商家的利润如今已经越来越薄，不法商贩开始制假卖假以达到更大的利润，市面上假冒伪劣内存条(例如打磨条、白条、二手条、翻新条)随处可见。假内存容量不足、寿命较短，严重影响机器整体性能，造成系统不稳定。你买了假内存以后，虽然短期内可以正常使用，但是用过一段时间后，就会出现千奇百怪的故障，有时甚至会损坏主板。令人担忧的是，许多朋友买了假内存还蒙在鼓里，等到死机了竟不知是假内存惹的祸!以下是辨别真假内存的方法，对你选购内存很有帮助! 1. 产品标签：三星金条的型号标签位于内存产品的左起第一、二颗粒位置，为白色特殊纸张的贴纸，无法轻易完整揭下，印有产品的型号、容量、工作频率。 2. 防伪标签：三星金条的防伪标签位于内存产品的右起第二颗粒位置上，金色的雷射标签上印有“三星金条”的logo。 3. 芯片光泽：原装原厂的三星内存---三星金条芯片表面一般都很有质感，要么有光泽或荧光感，要么经过了哑光。 4. 看pcb板：三星金条的pcb表面应光洁、色泽发灰、元件焊接整齐、焊点均匀而有光泽，边缘整齐而无毛边，同时还印有“samsung”logo。
5.光亮的金手指：三星金条的金手指要光亮，不能有发白或发黑的现象，发白是镀层质量差的表现，发黑是磨损和氧化的结果。 6.原厂三星金条采用透明大盒包装，包装内附有三星金条说明书和全国首家推出的电子保修卡!而劣质的三星内存则没有! 7 当然，还有一样少不了的就是800电话了，还是老话，不要嫌麻烦，一般卖假货的奸商会用各种理由不让你在他那里打800电话，一些粗心的用户贪图方便就中了他们的圈套了。
DDR SDRAM Product Guide December 2007 Memory Division
A. DDR SDRAM Component Ordering Information 28 : 128Mb, 4K/64ms 56 : 256Mb, 8K/64ms 51 : 512Mb, 8K/64ms 1G : 1Gb, 8K/64ms 2G : 2Gb, 8K/64ms 04 : x 4 06 : x 4 Stack 07 : x 8 Stack 08 : x 816 : x16 3 : 4 Banks 3. Product 4. Density & Refresh 5. Organization 6. Bank M A B C D E F G H T N G C L I P 9. Package Type 8. Revision 10. Temperature & Power 1. SAMSUNG Memory : K 2. DRAM : 4 Revision Bank Organization Density & Refresh Product DRAM SAMSUNG Memory Interface (V DD , V DDQ ) Package Type Temperature & Power 1 2 3 4 5 6 7 8 9 10 11 Speed H : DDR SDRAM : Commercial Temp.( 0°C ~ 70°C) & Normal Power : Commercial Temp.( 0°C ~ 70°C) & Low Power : Industrial Temp.( -40°C ~ 85°C) & Normal Power : Industrial Temp.( -40°C ~ 85°C) & Low Power : TSOP II : sTSOP II : FBGA : 1st Gen.: 2nd Gen.: 3rd Gen.: 4th Gen.: 5th Gen.: 6th Gen.: 7th Gen.: 8th Gen.: 9th Gen. 11. Speed K 4 H X X X X X X X - X X X X : DDR400 (200MHz @ CL=3, tRCD=3, tRP=3) : DDR333 (166MHz @ CL=2.5, tRCD=3, tRP=3)*1 : DDR266 (133MHz @ CL=2 , tRCD=3, tRP=3) : DDR266 (133MHz @ CL=2.5, tRCD=3, tRP=3)CC B3 A2 B08 : SSTL-2 (2.5V, 2.5V) 7. Interface ( V DD , V DDQ ) J N : 11st Gen.: 14th Gen. U V Z : TSOP II (Lead-free)*1: sTSOP II (Lead-free)*1: FBGA (Lead-free)*1 L H F 6 : TSOP II (Lead-free & Halogen-free)*1: FBGA (Lead-free & Halogen-free)*1 : FBGA for 64Mb DDR (Lead-free & Halogen-free)*1: sTSOP II (Lead-free & Halogen-free)*1 Note 1: All of Lead-free or Halogen-free product are in Note 1: "B3" has compatibility with "A2" and "B0" compliance with RoHS

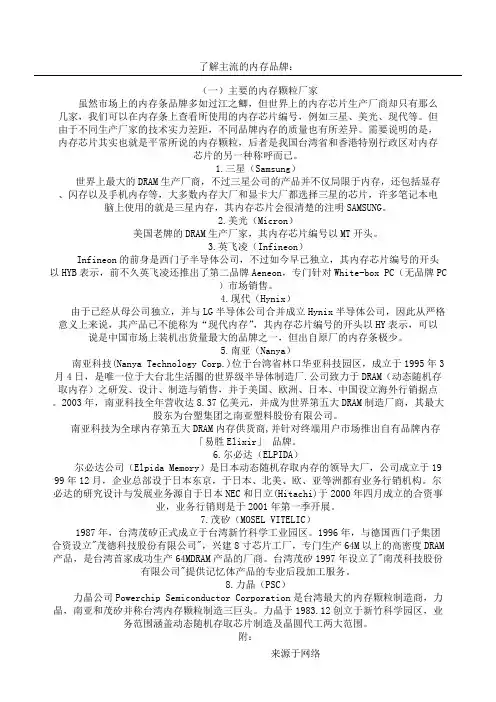

内存条上面的编码的含义 一、LGS（乐金LG）： LGS的内存可以说是目前市场上见到的最多，也是最广泛的内存了，所以LGS应该首先排第一位。 LGS的内存编码规则： GM 72 X XX XX X X X X X XXX 1 2 3 4 5 6 7 8 9 10 11 定义： 1、GM代表LGS公司。 2、72代表SDRAM。 3、V代表3V电压。 4、内存单位容量和刷新单位：其中：16：16M，4K刷新；17：16M，2K刷新；28：128M，4K刷新；64：64M，16K刷新。65：64M，8K刷新；66：64M，4K刷新。 5、数据带宽：4：4位，8：8位，16：16位，32：32位。 6、芯片组成：1：1BAND，2：2BANK，4：4BANK，8：8BANK 7、I／O界面：一般为1 8、产品系列：从A至F。 9、功耗：空白则是普通，L是低功 10、封装模式：一般为T（TSOP） 11、速度：其中：8：8NS，7K：10NS（CL2），7J（10NS，CL2&3），10K（10NS[一说15NS]，PC66），12（12NS，83HZ），15（15NS，66HZ） 二、HY（现代HYUNDAI） 现代是韩国著名的内存生产厂，其产品在国内的占用量也很大。当然，今后就会看不到HY的产品了，因为现代的内存厂已经并入LGS了！ HY的编码规则： HY 5X X XXX XX X X X X－ XX XX 1 2 3 4 5 6 7 8 9 10 11 定义： 1、HY代表现代。 2、一般是57，代表SDRAM。 3、工艺：空白则是5V，V是3V。 4、内存单位容量和刷新单位：16：16M4K刷新；64：64M，8K刷新；65：64M，4K刷新；128：128M，8K刷新；129：128M，4K刷新。 5、数据带宽：40：4位，80：8位，16：16位，32：32位。 6、芯片组成：1：2BANK，2：4BANK；3：8BANK； 7、I／O界面：一般为0 8、产品线：从A－D系列 9、功率：空白则为普通，L为低功耗。 10、封装：一般为TC（TSOP） 11、速度：7：7NS，8：8NS，10P：10NS（CL2&3），10S：10NS，（PC100，CL3），10：10NS，12：12NS，15：15NS
内存价格体系整体下滑后，无论是新装机的朋友还是升级的用户都已经进入到G级内存时代，内存市场再次热了起来。新的价格体系不仅让内存大热，同时也让不法分子看到了造假的新契机，这一次，他们瞄准了市场上利润较高的“三星金条”内存。 我们知道，只有正品三星金条内存才能获得三星“金知了”的“一年包换，终身保修，全国联保”服务。所以假冒三星内存产品是没法享受到上述的保修服务，一旦质量出现问题，消费者恐怕只能是自己承担维修费用，而因为内存质量问题引起的系统不稳定、耽误工作学习等就更是只能忍着吞下这个苦果了。虽然可以通过一些机构去进行投诉，但是这类假货商的应付招数肯定让你焦头烂额，所以我们能做的，还是尽量避免购买到假冒产品，下面我们 就来区别一下真假货之间的区别。 一、第一招：包装盒辨真伪 其实，正品三星金条内存近年为了打击假货，已经更换了三次包装盒，并且对防伪技术进行了深入研究，新的包装盒采用抽屉式设计，包装盒设计的重点是突出三星金条是“绿色内存”的概念。包装盒上印着一个“e”字标识，左端还有一片绿叶，让包装看起来极具清凉感。这一标识代表三星金条符合绿色标准，是“绿色内存”，在用户越来越重视环保的今 天，三星金条的这一做法无疑更受用户的欢迎。
全新包装的三星金条内存 假货则多是从市场上回收旧的三星金条包装盒，甚至是直接找印刷厂制作简易的包装，这种包装盒多采用黄蓝相间色系，为侧开设计，单单从包装盒上就可以以辨别出来。三星金条已经于今年第一季度全部更换成新包装，如果在市场上见到老包装的内存条，基本上可以 认为是假货。
两种包装盒比较，左下为老式包装盒，右上为新包装盒
一贴在手，手机内存无忧，无论你安装n多软件、游戏，都不用担心内存不够用了！ A、系统自带的app2sd不给力，许多应用无法装到卡上； B、装到卡上应用多了，担心运行速度慢，怕影响手机性能！…… 此贴只需使用两个软件即可帮我们这些新手轻松解决这些烦恼,所有操作由用户自己管理，而且是可逆的，方便、易用，请耐心看完此贴，你会发现原来这样简单！ 这个需要借助于电脑实现的，首先下载个分区软件，用的win pm 分区的。下面有附件可以自行下载，先声明必须是ROOT过后的机子才可以的哦。好了，开始教程： 一、电脑上安装WIN PM 1.打开下载好的 win pm 2.将内存卡用读卡器连接至电脑，注意一定要使用读卡器，使用手机的磁盘模式会出问题 3.如图，我们可以看到内存卡盘符，右键点击删除，勾选“下一次不询问卷标”，“确定”；“确定”；
4.之后，看到内存卡盘符已成为自由分区，这是我么再次右键点击创建，按图分配大小，其中新大小是之后能被电脑识别用来做存储用的空间大小，剩下的空间即是用来装手机程序的，大小自定，一般剩余留下512M做EXt分区就够了，我是用2G卡测试的，我这里留下300M 这里提醒一下，剩余的ext3分区不要过大，超过1.4g可能不成功，建议300m——1g之间自选。 5.随意输入卷名，分区FAT32，确定
6.这是会看到又多了一个自由分区，就是刚刚剩下的那一部分，再次右键创建，新大小天上剩下的空间即可，在此之后的自由空间为0，确定 7. 随意输入卷名，格式为EXT2FS，确定 8.这时候所有的更改都已经完成，但是这些更改并不是真的发生了，我们还需要点击左上角的应用，使刚才的更改生效。提示选是，然后耐心等待操作完成，完成后点击下方关闭按钮即可。

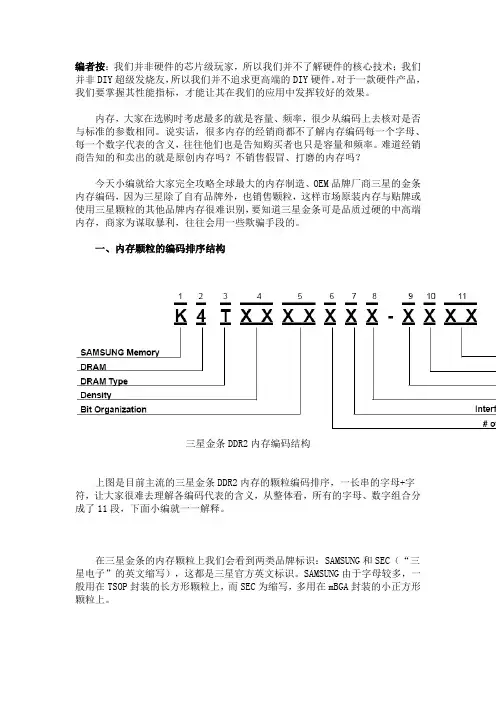

编者按：我们并非硬件的芯片级玩家，所以我们并不了解硬件的核心技术；我们并非DIY超级发烧友，所以我们并不追求更高端的DIY硬件。对于一款硬件产品，我们要掌握其性能指标，才能让其在我们的应用中发挥较好的效果。 内存，大家在选购时考虑最多的就是容量、频率，很少从编码上去核对是否与标准的参数相同。说实话，很多内存的经销商都不了解内存编码每一个字母、每一个数字代表的含义，往往他们也是告知购买者也只是容量和频率。难道经销商告知的和卖出的就是原创内存吗？不销售假冒、打磨的内存吗？ 今天小编就给大家完全攻略全球最大的内存制造、OEM品牌厂商三星的金条内存编码，因为三星除了自有品牌外，也销售颗粒，这样市场原装内存与贴牌或使用三星颗粒的其他品牌内存很难识别，要知道三星金条可是品质过硬的中高端内存，商家为谋取暴利，往往会用一些欺骗手段的。 一、内存颗粒的编码排序结构 三星金条DDR2内存编码结构 上图是目前主流的三星金条DDR2内存的颗粒编码排序，一长串的字母+字符，让大家很难去理解各编码代表的含义，从整体看，所有的字母、数字组合分成了11段，下面小编就一一解释。 在三星金条的内存颗粒上我们会看到两类品牌标识：SAMSUNG和SEC（“三星电子”的英文缩写），这都是三星官方英文标识。SAMSUNG由于字母较多，一般用在TSOP封装的长方形颗粒上，而SEC为缩写，多用在mBGA封装的小正方形颗粒上。
第一段字母是每个内存颗粒品牌的标识，“K”为三星半导体存储颗粒的标识，只要是采用三星制造、销售的内存颗粒，编码均以K开头； 第二段数字是“4”，这个位置永远是数字4，表示这是DRAM内存； 第三段字母是内存颗粒的类型，“S”表示SDRAM、“H”表示DDR、“T”表示DDR2 DRAM、“D”表示GDDR1（显存颗粒）； 第四段含两个字符，表示单颗内存颗粒的容量。56：256Mb、51：512Mb、1G：1Gb、2G：2Gb，注意这是小写的“b”（位），芯片级多以“b”表示容量，换算成我们熟悉的“B”（字节）时，需要除以8； 第五段含两个数字，表示芯片位数，有04：×4、06：×4 Stack、07：×8 Stack、08：×8、16：×16、26：×4 Stack（JEDEC）、27：×8 Stack（JEDEC）几种规格。×4表明芯片是4位的，以此类推，而带有Stack表示使用了颗粒堆积技术，多用在服务器内存上，进行芯片叠加。 第六段为一个数字，表示内存的物理Bank，即颗粒的数据位宽，有3和4两个数字，分别表示4Banks和8Banks。对于内存而言，数据宽度×芯片数量＝数据位宽。这个值可以是64或128，对应着这条内存就是1个或2个bank。例如256M内存32×4格式16颗芯片：4×16=64，双面内存单bank；256M内存 16M×16格式 8颗芯片：16×8=128，单面内存双bank。所以说单或双bank和内存条的单双面没有关系。另外，要强调的是主板所能支持的内存仅由主板芯片组决定。内存芯片常见的数据宽度有4、8、16这三种，芯片组对于不同的数据宽度支持的最大数据深度不同。所以当数据深度超过以上最大值时，多出的部分主板就会认不出了，比如把256M认成128M就是这个原因，但是一般还是可以正常使用。 第七段由一个字符表示采用的电压标准，Q：SSTL-1.8V （1.8V，1.8V）。与DDR的2.5V电压相比，DDR2的1.8V是内存功耗更低，同时为超频留下更大的空间。 第八段由一个字符代表校订版本，表示所采用的颗粒所属第几代产品，M表示1st，A-F表示2nd-7th。目前，长方形的内存颗粒多为A、B、C三代颗粒，而现在主流的FBGA颗粒就采用E、F居多。靠前的编号并不完全代表采用的颗粒比较老，有些是由于容量、封装技术要求而不得不这样做的。 第九段由一个字符表示颗粒的封装类型，有G，S：FBGA（Leaded）、Z，Y：FBGA（Leaded-Free）。目前看到最多的是TSOP和FBGA两种封装，而FBGA是主流（之前称为mBGA）。其实进入DDR2时代，颗粒的封装基本采用FBGA了，因为TSOP封装的颗粒最高频率只支持到550MHz，DDR最高频率就只到400MHz，像DDR2 667、800根本就无法实现了。
