工程光学习题解答(第1章)
(1)
(2) m/s
(3) 光在冕牌玻璃中的速度：v=3×108/1.51=1.99×108 m/s
(4) 光在火石玻璃中的速度：v=3×108/1.65=1.82×108 m/s
(5) 光在加拿大树胶中的速度：v=3×108/1.526=1.97×108 m/s
(6) 光在金刚石中的速度：v=3×108/2.417=1.24×108 m/s
＊背景资料：最初用于制造镜头的玻璃，就是普通窗户玻璃或酒瓶上的疙瘩，形状类似“冠”，皇冠玻璃或冕牌玻璃的名称由此而来。那时候的玻璃极不均匀，多泡沫。除了冕牌玻璃外还有另一种含铅量较多的燧石玻璃（也称火石玻璃）。
3．一物体经针孔相机在屏上成像的大小为60mm ，若将屏拉远50mm ，则像的大小变为70mm ，求屏到针孔的初始距离。
解： 706050=+l l ? l =300mm 6
57l
4．一厚度为200mm 的平行平板玻璃(设n=1.5)，下面放一直径为1mm 的金属片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少? 解：本题是关于全反射条件的问题。若要在玻璃板上方看不到金属片，则纸片最小尺寸应能够挡住金属片边缘光线达到全反射的位置。
(1) 求α角：nsin α=n ’sin90 ? 1.5sin α=1 α=41.81?
(2) 求厚度为h 、α=41.81?所对应的宽度l ： l =htg α=200×tg41.81?=179mm
(3) 纸片最小直径：d min =d
金属片＋2l=1+179×2=359mm
5．试分析当光从光疏介质进入光密介质时，发生全反射的可能性。
6．证明光线通过平行玻璃平板时，出射光线与入射光线平行。
7．如图1-15所示，光线入射到一楔形光学元件上。已知楔角为α，折射率为n ，求光线经过该楔形光学元件后的偏角δ。 α 90h
第一章 3、一物体经针孔相机在屏上成一60mm大小得像,若将屏拉远50mm,则像得大小变为70mm,求屏到针孔得初始距离。 解:在同种均匀介质空间中光线直线传播,如果选定经过节点得光线则方向不变,令屏到针孔得初始距离为x,则可以根据三角形相似得出: 所以x=300mm 即屏到针孔得初始距离为300mm。 4、一厚度为200mm得平行平板玻璃(设n=1、5),下面放一直 径为1mm得金属片。若在玻璃板上盖一圆形得纸片,要求在玻璃板上方任何方向上都瞧不到该金属片,问纸片得最小直径应为多少？ 解:位于光纤入射端面,满足由空气入射到光纤芯中,应用折射定律则有: n0sinI1=n2sinI2 (1) 而当光束由光纤芯入射到包层得时候满足全反射,使得光束可以在光纤内传播,则有: (2) 由(1)式与(2)式联立得到n0、
16、一束平行细光束入射到一半径r=30mm、折射率n=1、5得玻璃球上,求其会聚点得位置。 如果在凸面镀反射膜,其会聚点应在何处？如果在凹面镀反射膜,则反射光束在玻璃中得会聚点又在何处？反射光束经前表面折射后,会聚点又在何处？说明各会聚点得虚实。 解:该题可以应用单个折射面得高斯公式来解决, 设凸面为第一面,凹面为第二面。 (1)首先考虑光束射入玻璃球第一面时得状态,使用高斯公 式: 会聚点位于第二面后15mm处。 (2) 将第一面镀膜,就相当于凸面镜 像位于第一面得右侧,只就 是延长线得交点,因此就是虚像。 还可以用β正负判断: (3)光线经过第一面折射:, 虚像 第二面镀膜,则:

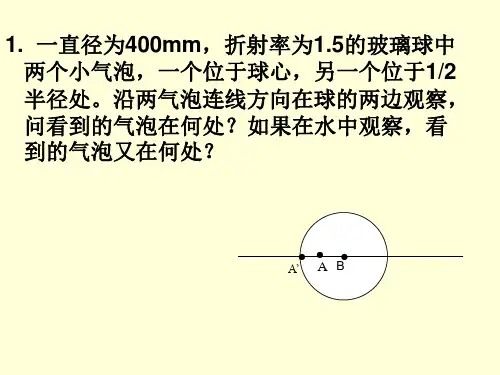

得到: (4) 在经过第一面折射 物像相反为虚像。 18、一直径为400mm,折射率为1、5得玻璃球中有两个小气泡,一个位于球心,另一个位于1 ／2半径处。沿两气泡连线方向在球两边观察,问瞧到得气泡在何处？如果在水中观察,瞧到得气泡又在何处？ 解: 设一个气泡在中心处,另一个在第二面与中心之间。 (1)从第一面向第二面瞧 (2)从第二面向第一面瞧 (3)在水中

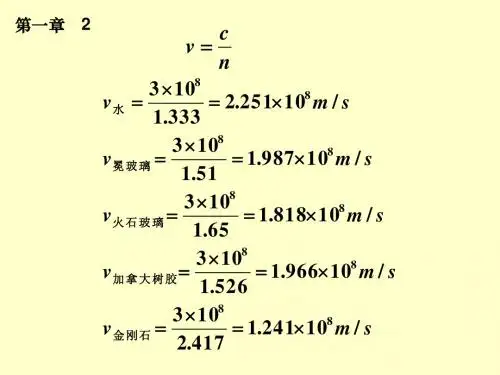

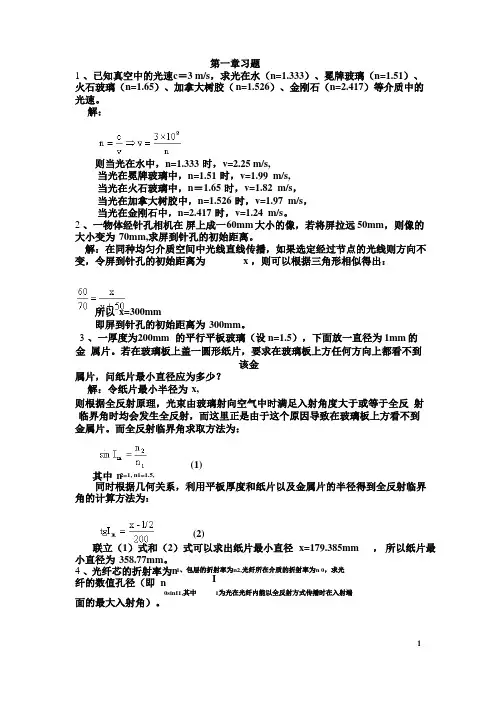

第一章习题 1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。 解： 则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n＝1.65时，v=1.82 m/s， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s， 当光在金刚石中，n=2.417时，v=1.24 m/s。 2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。 解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则 可以根据三角形相似得出： 所以x=300mm 即屏到针孔的初始距离为300mm。 3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？ 解：令纸片最小半径为x, 则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。而全反射临界角求取方法为： (1) 其中n2=1, n1=1.5, 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为： (2) 联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。 4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。 解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n0sinI1=n2sinI2 (1) 而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：
第十一章 光的干涉和干涉系统 1． 双缝间距为1mm,离观察屏1m,用钠光灯做光源，它发出两种波长的单色光 nm 0.5891=λ和nm 6.5892=λ，问两种单色光的第十级亮条纹之间的间距是多 少？ 解：由题知两种波长光的条纹间距分别为 9 6 113 158910 5891010 D e m d λ---??= = =? 9 6 223 1589.610 589.61010 D e m d λ---??= = =? ∴第十级亮纹间距()()6 5 211010589.6589100.610e e m -?=-=?-?=? 2． 在杨氏实验中，两小孔距离为1mm,观察屏离小孔的距离为50cm,当用一片折射率为 1.58的透明薄片贴住其中一个小孔时（见图11-17），发现屏上的条纹系统移动了 0.5场面，试决定试件厚度。 解：设厚度为h ，则前后光程差为()1n h ?=- ()1x d n h D ??∴-= 2 3 0.510 10 0.580.5 h --??= 2 1.7210h mm -=? 3． 一个长30mm 的充以空气的气室置于杨氏装置中的一个小孔前，在观察屏上观察到 稳定的干涉条纹系。继后抽去气室中的空气，注入某种气体，发现条纹系移动了25个条纹，已知照明光波波长nm 28.656=λ，空气折射率000276.10=n 。试求注入气室内气体的折射率。 解：设气体折射率为n ，则光程差改变()0n n h ?=- 图11-47 习题2 图
()02525x d d n n h e D D λ??∴-= =? = 9 025656.2810 1.000276 1.0008230.03 m n n h λ-??= += += 4． ** 垂直入射的平面波通过折射率为n 的玻璃板，投射光经投射会聚到焦点上。玻 璃板的厚度沿着C 点且垂直于图面（见图11-18）的直线发生光波波长量级的突变 d ，问d 为多少时，焦点光强是玻璃板无突变时光强的一半。 解：无突变时焦点光强为04I ，有突变时为02I ，设',.d D 2 00'4cos 2xd I I I D πλ== ()' 104xd m m D λ? ?∴?= =+≥ ?? ? 又()1n d ?=- 114d m n λ ? ?∴= + ?-?? 5． 若光波的波长为λ，波长宽度为λ?，相应的频率和频率宽度记为ν和ν?，证明 λ λ νν ?=?，对于nm 8.632=λ的氦氖激光，波长宽度nm 8 102-?=?λ，求频 率宽度和相干长度。 解：c λν= λ ν λ ν ??∴ = 对于632.8c nm λνλ =?= 8 9 8 4 18 21010 310 1.4981063 2.8632.810 c Hz λ λ ννλ λ λ ---??????∴?= ?= ? = =??? C 图11-18
工程光学习题解答(第1章)
(1)
(2) m/s (3) 光在冕牌玻璃中的速度：v=3×108/1.51=1.99×108 m/s (4) 光在火石玻璃中的速度：v=3×108/1.65=1.82×108 m/s (5) 光在加拿大树胶中的速度：v=3×108/1.526=1.97×108 m/s (6) 光在金刚石中的速度：v=3×108/2.417=1.24×108 m/s ＊背景资料：最初用于制造镜头的玻璃，就是普通窗户玻璃或酒瓶上的疙瘩，形状类似“冠”，皇冠玻璃或冕牌玻璃的名称由此而来。那时候的玻璃极不均匀，多泡沫。除了冕牌玻璃外还有另一种含铅量较多的燧石玻璃（也称火石玻璃）。 3．一物体经针孔相机在屏上成像的大小为60mm ，若将屏拉远50mm ，则像的大小变为70mm ，求屏到针孔的初始距离。 解： 706050=+l l ? l =300mm 6 57l
4．一厚度为200mm 的平行平板玻璃(设n=1.5)，下面放一直径为1mm 的金属片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少? 解：本题是关于全反射条件的问题。若要在玻璃板上方看不到金属片，则纸片最小尺寸应能够挡住金属片边缘光线达到全反射的位置。 (1) 求α角：nsin α=n ’sin90 ? 1.5sin α=1 α=41.81? (2) 求厚度为h 、α=41.81?所对应的宽度l ： l =htg α=200×tg41.81?=179mm (3) 纸片最小直径：d min =d 金属片＋2l=1+179×2=359mm 5．试分析当光从光疏介质进入光密介质时，发生全反射的可能性。 6．证明光线通过平行玻璃平板时，出射光线与入射光线平行。 7．如图1-15所示，光线入射到一楔形光学元件上。已知楔角为α，折射率为n ，求光线经过该楔形光学元件后的偏角δ。 α 90h
简答题、填空题： 1、光线的含义是什么？波面的含义是什么？二者的关系是什么？ 光线：发光点发出光抽象为许许多多携带能量并带有方向的几何线。 波面：发光点发出的光波向四周传播时，某一时刻起振动位相相同的点所构成的等相位面。 二者关系：波面法线即为光线。 2、什么是实像？什么是虚像？如何获得虚像？ 实像：实际光线相交所会聚成的点的所组成的像。 虚像：光线的延长线相交所形成的点所组成的像。 如何获得虚像：光线延长线所形成的同心光束。 3、理想光学系统几对基点？分别是什么？ 2对。像方焦点（F’），像方主点（H’），物方焦点（F），物方主点（H）。 4、什么是孔径光阑？什么是入瞳？什么是出瞳？孔径光阑与入瞳、出瞳之间有什么系？ 孔径光阑：限制进入光学系统的成像光束口径的光阑称为孔径光阑。 入瞳：孔径光阑在透镜后，经前面光学系统所成的像，称为入瞳。 出瞳：孔径光阑在透镜前，经后面光学系统所成的像，称为出瞳。 关系：入瞳、出瞳和孔径光阑对整个系统是共轭的，经过入瞳的光线必经过孔径光阑、也经过出瞳。 5、光学系统的景深是什么含义？ 能够在像面上获得清晰像的物空间深度，就是系统的景深。 6、发生干涉的条件是什么？发生干涉的最佳光源是什么类型的光源？ 两列光波的频率相同，相位差恒定，振动方向一致的相干光源。 7、近场衍射和远场衍射的区别是什么？ 近场衍射：光源和衍射场或二者之一到衍射屏的距离比较小时的衍射。 远场衍射：光源和衍射场都在衍射屏无限远处的衍射。 8、什么是光学系统的分辨率？人眼的极限分辨率是多少？ 极限分辨角为60``(=1`) 9、完善像和理想光学系统的含义分别是什么？ 完善像：每一个物点对应唯一的一个像点。或者，物点发出的同心光束经过光学系统后仍为同心光束。或者，入射波面为球面波时，出射波面也为球面波。 理想光学系统：任何一个物点发出的光线在系统的作用下所有的出射光线仍然相交于一点的系统。 10、近轴光线的条件是什么？近轴光线所成像是什么像？ 条件：当孔径角U很小时，I、I’和U’很小。 成像：高斯像。 11、光学系统中主点有什么特点？节点有什么特点？ 12、一束光入射到平面镜上，有反射光从平面镜射出，当平面镜旋转了5°，试问反射光旋转过多少度？ 13、视场光阑的作用是什么？入窗、出窗和视场光阑的关系是什么？ 作用：限制物平面上或物空间中成像范围。 关系：入窗、出窗和视场光阑三者互为共轭。
1λ十二 十三 十五 第十二章 习题及答案 １。双缝间距为１mm ，离观察屏１m ，用钠灯做光源，它发出两种波长的单色光 =589.0nm 和2λ=589.6nm ，问两种单色光的第10级这条纹之间的间距是多少？ 解：由杨氏双缝干涉公式，亮条纹时： d D m λα= （m=0, ±1, ±2···） m=10时， nm x 89.51 1000105891061=???=-， nm x 896.511000106.5891062=???=- m x x x μ612=-=? ２。在杨氏实验中，两小孔距离为1mm ，观察屏离小孔的距离为50cm ，当用一 片折射率 1.58的透明薄片帖住其中一个小孔时发现屏上的条纹系统移动了0.5cm ，试决定试件厚度。 2 1r r l n =+??2 2212? ?? ???-+=x d D r 2 2 2 2 2? ? ? ???++=x d D r x d x d x d r r r r ??=?? ? ???--??? ???+= +-222))((2 2 1212mm r r d x r r 22112105005 12-=?≈+??= -∴ , mm l mm l 2 210724.110)158.1(--?=?∴=?- 3.一个长30mm 的充以空气的气室置于杨氏装置中的一个小孔前，在观察屏上观 察到稳定的干涉条纹系。继后抽去气室中的空气，注入某种气体，发现条纹系移动了２５个条纹，已知照明光波波长λ=656.28nm,空气折射率为000276 .10=n 。 试求注入气室内气体的折射率。
0008229.10005469.0000276.130 1028.6562525)(6 00=+=??= -=-?-n n n n n l λ ４。垂直入射的平面波通过折射率为n 的玻璃板，透射光经透镜会聚到焦点上。玻璃板的厚度沿着C 点且垂直于图面的直线发生光波波长量级的突变d,问d 为多少时焦点光强是玻璃板无突变时光强的一半。 解：将通过玻璃板左右两部分的光强设为0 I ,当没有突 变d 时， 00004cos 2)(,0I k I I I I p I =???++==? 当有突变d 时d n )1('-=? ) 2 1()1(2)412( 1) 2,1,0(,2 )1(20'cos )(2 1 )(''cos 22'cos 2)('000000+-=+-= ±±=+ =-=?∴=?+=?++=m n m n d m m d n k p I p I k I I k I I I I p I λλ π πλ π ΛΘ ６。若光波的波长为λ，波长宽度为λ?，相应的频率和频率宽度记为γ和γ?， 证明：λλ νν ?=?，对于λ＝632.8nm 氦氖激光，波长宽度nm 8102-?=?λ，求 频率宽度和相干 长度。 解： γ γ λ λ γγγγγ λλ?= ?∴???? ???-=???? ???-=?==C C D C CT 2 ,/Θ 当λ＝632.8nm 时
第一章 几何光学基本定律 1. 已知真空中的光速c ＝38 10?m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。 解： 则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n ＝1.65时，v=1.82 m/s ， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s ， 当光在金刚石中，n=2.417时，v=1.24 m/s 。 2. 一物体经针孔相机在 屏上成一60mm 大小的像，若将屏拉远50mm ，则像的大小变为70mm,求屏到针孔的初始距离。 解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x ，则可以根据三角形相似得出： ,所以x=300mm 即屏到针孔的初始距离为300mm 。 3. 一厚度为200mm 的平行平板玻璃（设n =1.5），下面放一直径为1mm 的金属片。若在玻璃板上盖一圆形的纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径应为多少？ 2211sin sin I n I n = 66666.01 sin 2 2== n I 745356.066666.01cos 22=-=I 1mm I 1=90? n 1 n 2 200mm L I 2 x
88.178745356 .066666 .0* 200*2002===tgI x mm x L 77.35812=+= 4.光纤芯的折射率为1n ，包层的折射率为2n ，光纤所在介质的折射率为0n ，求光纤的数值孔径（即10sin I n ，其中1I 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。 解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n 0sinI 1=n 2sinI 2 (1) 而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有： (2) 由（1）式和（2）式联立得到n 0 . 5. 一束平行细光束入射到一半径r=30mm 、折射率n=1.5的玻璃球上，求其会聚点的位置。如果在凸面镀反射膜，其会聚点应在何处？如果在凹面镀反射膜，则反射光束在玻璃中的会聚点又在何处？反射光束经前表面折射后，会聚点又在何处？说明各会聚点的虚实。 解：该题可以应用单个折射面的高斯公式来解决， 设凸面为第一面，凹面为第二面。 （1）首先考虑光束射入玻璃球第一面时的状态，使用高斯公式： 会聚点位于第二面后15mm 处。 （2） 将第一面镀膜，就相当于凸面镜
第十一章 光的干涉 1． 双缝间距为1mm,离观察屏1m,用钠光灯做光源，它发出两种波长的单色光 nm 0.5891=λ和nm 6.5892=λ，问两种单色光的第十级亮条纹之间的间距是多 少？ 解：由题知两种波长光的条纹间距分别为 9 6113 1589105891010D e m d λ---??===? 96 223 1589.610589.61010 D e m d λ---??===? ∴第十级亮纹间距()()6 5 211010589.6589100.610e e m -?=-=?-?=? 2． 在杨氏实验中，两小孔距离为1mm,观察屏离小孔的距离为50cm,当用一片折射率为1.58的透明薄片贴住其中一个小孔时（见图11-17），发现屏上的条纹系统移动了0.5场面，试决定试件厚度。 解：设厚度为h ，则前后光程差为()1n h ?=- ()1x d n h D ??∴-= 23 0.510100.580.5 h --??= 2 1.7210h mm -=? 3． 一个长30mm 的充以空气的气室置于杨氏装置中的一个小孔前，在观察屏上观察到稳 定的干涉条纹系。继后抽去气室中的空气，注入某种气体，发现条纹系移动了25 个条纹，已知照明光波波长nm 28.656=λ，空气折射率000276.10=n 。试求注入气室内气体的折射率。 解：设气体折射率为n ，则光程差改变()0n n h ?=- 图11-47 习题2 图
()02525x d d n n h e D D λ??∴-= =?= 9 025656.2810 1.000276 1.0008230.03 m n n h λ-??=+=+= 4． ** 垂直入射的平面波通过折射率为n 的玻璃板，投射光经投射会聚到焦点上。玻 璃板的厚度沿着C 点且垂直于图面（见图11-18）的直线发生光波波长量级的突变d ，问d 为多少时，焦点光强是玻璃板无突变时光强的一半。 解：无突变时焦点光强为04I ，有突变时为02I ，设',.d D 2 00' 4cos 2xd I I I D πλ== ()'104xd m m D λ?? ∴?= =+≥ ??? 又 ()1n d ?=- 114d m n λ? ? ∴= + ?-?? 5． 若光波的波长为λ，波长宽度为λ?，相应的频率和频率宽度记为ν和ν?，证明 λ λ ν ν ?= ?，对于nm 8.632=λ的氦氖激光，波长宽度nm 8 102-?=?λ，求频 率宽度和相干长度。 解： c λν= λ ν λ ν ??∴ = 对于632.8c nm λνλ =?= 898 41821010310 1.49810632.8632.810 c Hz λ λννλλλ---??????∴?=?=?==??? C 图11-18
第一章 2、已知真空中的光速c ＝3*108m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的 光速。 解： 则当光在水中，n=1.333 时，v=2.25*108m/s, 当光在冕牌玻璃中，n=1.51 时，v=1.99*108m/s, 当光在火石玻璃中，n ＝1.65 时，v=1.82*108m/s ， 当光在加拿大树胶中，n=1.526 时，v=1.97*108m/s ， 当光在金刚石中，n=2.417 时，v=1.24*108m/s 。 3、一物体经针孔相机在屏上成一60mm 大小的像，若将屏拉远50mm ，则像的大小变为70mm,求屏到针孔的初始距离。 解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向 不变，令屏到针孔的初始距离为x ，则可以根据三角形相似得出： 所以x=300mm 即屏到针孔的初始距离为300mm 。 4、一厚度为200mm 的平行平板玻璃（设n=1.5），下面放一直径为1mm 的金属片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？ 解：令纸片最小半径为x, 则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。而全反射临界角求取方法为： (1) 其中n2=1, n1=1.5, 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为： (2) 联立（1）式和（2）式可以求出纸片最小直径x=179.385mm ， 所以纸片最小直径为358.77mm 。 8、.光纤芯的折射率为1n ，包层的折射率为2n ，光纤所在介质的折射率为0n ，求光纤的数值孔径（即10sin I n ，其中1I 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。 解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n 0sinI 1=n 2sinI 2 (1) 而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：
作业1（时间9月24日—10月26日）每个人独立完成 1. 证明单色平面波的波函数)cos(t kz A E ω-= 是波动微分方程0v 12 2222=??-??t E z E 的解。 2. 一个平面电磁波可以表示为0=x E ,]2)(102cos[214ππ+ -?=t c z E y ，0=z E ，求： (1) 该电磁波的频率、波长、振幅和原点的初位相？ (2) 波的传播和电矢量的振动取那个方向？ (3) 与电场相联系的磁场B 的表达式。 3. 一平面波的复振幅表达式为[])432(exp ),,(z y x i A z y x u +-=，试求其波长，沿x 、y 、z 方向的空间频率。 4. 试分析离轴球面波的傍轴条件和远场条件（如图2） 5. 空气中有一薄膜(n =1.46)，两表面严格平行。今有一平面偏振光波以30°入射，其振动面与入射面夹角为45°， 如图1所示。问由表面反射的光和经内部反射后的反射光的光强各为多少？它们在空间的取向如何？它们之间的相位差是多少？ 图1 6. 一束右旋圆偏振光（迎着光的传播方向看）从玻璃表面垂直反射出来，若迎着反射光的方向观察，是什么光？为什么？ 7. 画出反射光和折射光的偏振态。（i 为入射角，0i 为布儒斯特角）
8. 在真空中沿z方向传播的两个振动方向相同的单色光波可以表示为 ? ? ? ? ? ? ? ? ? ? ? - =t z a Eν λ π2 cos 1 ，? ? ? ? ? ? ? ? ? ? ? ? - ? + =t z a E) - ( 2 cos 2 ν ν λ λ π 若100 = a V/m，14 10 6? = νHz，8 10 = ?νHz，试求：(1)两波叠加后合成波在z=0，z=1m 和z=1.5m各处的强度随时间的变化关系；(2)合成波振幅周期变化和强度周期变化的空间周期。 9. 试确定其正交分量由下两式表示的光波的偏振态 ) ( cos ), ( t c z A x t z E x - =ω，? ? ? ?? ? + - = 4 5 ) ( cos ), ( π ωt c z A y t z E y 10. 什么叫色散？什么叫正常色散？试分析在正常色散和反常色散区，群速度与相速度的关系。 11. 图3所示的菲涅耳棱体的折射率为1.5，入射线偏振光电矢量与图面成45°，问：(1)要使从棱体出射圆偏振光，棱体的顶角?应为多大? (2) 若棱体折射率为1.49，能否产生圆偏振光？ 12. 图4中的M1、M2是两块平行放置的玻璃片(n=1.5)，背面涂黑。一束自然光以 B θ角入射到M1上的A点，反射至M2上的B点，再出射。试确定M2以AB为轴旋转一周时，出射光强的变化规律。 图3
第十二章 光的衍射 1． 波长为500nm 的平行光垂直照射在宽度为0.025mm 的单缝上，以焦距为50cm 的会 聚透镜将衍射光聚焦于焦面上进行观察，求（1）衍射图样中央亮纹的半宽度；（2）第一亮纹和第二亮纹到中央亮纹的距离；（3）第一亮纹和第二亮纹的强度。 解：（1）零强度点有sin (1,2, 3....................)a n n θλ==±±± ∴中央亮纹的角半宽度为0a λθ?= ∴亮纹半宽度29 0035010500100.010.02510 r f f m a λ θ---???=??===? （2）第一亮纹，有1sin 4.493a π αθλ = ?= 9 13 4.493 4.493500100.02863.140.02510 rad a λθπ--??∴===?? 2 1150100.02860.014314.3r f m mm θ-∴=?=??== 同理224.6r mm = （3）衍射光强2 0sin I I αα?? = ??? ，其中sin a παθλ= 当sin a n θλ=时为暗纹，tg αα=为亮纹 ∴对应 级数 α 0I I 0 0 1 1 2 . . . . . . . . . 2． 平行光斜入射到单缝上，证明：（1）单缝夫琅和费衍射强度公式为
2 0sin[(sin sin )](sin sin )a i I I a i πθλπθλ??-??=????-?? 式中，0I 是中央亮纹中心强度；a 是缝宽；θ是衍射角，i 是入射角（见图12-50） （2）中央亮纹的角半宽度为cos a i λ θ?= 证明：(1))即可 (2)令 ()sin sin a i πθ πλ ==± ∴对于中央亮斑 sin sin i a λ θ-= 3． 在不透明细丝的夫琅和费衍射图样中，测得暗条纹的间距为1.5mm ，所用透镜的焦距为30mm ，光波波长为632.8nm 。问细丝直径是多少？ 解：设直径为a ，则有 f d a λ = 93 632.8100.03 0.01261.510f a mm d λ--??===? 4.利用第三节的结果导出外径和内径分别为a 和b 的圆环（见图12-51）的夫琅和费衍射强度公式，并求出当2 a b = 时，（1）圆环衍射与半径为a 的圆孔衍射图样的中心强度之比；（2）圆环衍射图样第一个暗环的角半径。 图 12-50 习题3图
English Homework for Chapter 1 1.In ancient times the rectilinear propagation of light was used to measure the height of objects by comparing the length of their shadows with the length of the shadow of an object of known length. A staff 2m long when held erect casts a shadow 3.4m long, while a building’s shadow is 170m long. How tall is the building? Solution. According to the law of rectilinear propagation, we get, x=100 (m) So the building is 100m tall. 2.Light from a water medium with n=1.33 is incident upon a water -glass interface at an angle of 45o. The glass index is 1.50. What angle does the light make with the normal in the glass? Solution. According to the law of refraction, We get, So the light make 38.8o with the normal in the glass. 3. A goldfish swims 10cm from the side of a spherical bowl of water of radius 20cm. Where does the fish appear to be? Does it appear larger or smaller? Solution. According to the equation. and n ’=1 , n=1.33, r=-20 we can get So the fish appears larger. 4.32170= x ' 'sin sin I n I n =626968 .05.145 sin 33.1sin =?= 'ο I ο 8.38='I r n n l n l n -'=-''11416.110 133 .15836.8)(5836.81165.02033.01033.11>-=??-=''= -='∴-=--+-=-'+='l n l n cm l r n n l n l βΘn′=1.50 n=1.33 water 45o I′ A
1简答 （1）何为完善成像？轴上物点在近轴区内以细光束成的完善像称为什么？ （2）什么是孔径光阑、入瞳和出瞳？三者是什么关系？画图表示生物显微镜的孔径光阑、入瞳和出瞳，并标出系统的物方孔径角和像方孔径角。 （3）什么是像差？共有哪几种像差？只与孔径相关的像差是什么？只与视场相关的像差是什么？ 2．已知一台显微镜的物镜和目镜相距200mm，物镜焦距为7.0mm，目镜焦距为 5.0mm，若物镜和目镜都可看成是薄透镜，试计算： （1）如果物镜把被观察物体成像于目镜前焦点附近，那么被观察物体到物镜的距离是多少？物镜的垂轴放大率β是多少？ （2）xx的视觉放大率是多少？ 提示： （1）根据xx公式 （2）视觉放大率为物镜的垂轴放大率于目镜的视觉放大率之积 3一平行细光束入射到一半径r =30mm、折射率n=1.5的玻璃球上，①求其会聚点的位置和虚实；②若将一个半径相同但表面镀有反射膜的玻璃球紧挨放置时（如图1），则反射光束经玻璃折射后，会聚点又在何处？虚实如何？ n=1.5r=30mm 图1 提示A2l2l2A 1 (A
2)l1 4已知组合物镜由两片薄透镜组成，其焦距为500mm，相对孔径为。它对无穷远物体成像时，第一片薄透镜到像平面的距离为400mm，第二片薄透镜到像平面的距离为300mm。 （1）求组合物镜的结构参数。 （2）若用该组合物镜和另一目镜构成开普勒望远镜，出瞳大小为2mm，求望远镜的视觉放大率。 （3）求目镜的焦距和放大率。 （4）如果物镜组中第一片薄透镜为孔径光阑，求出瞳距。 5如图所示，有一半径为r的折射球面，球心位于C处，物、像方折射率分别为n和n′，物点位于A处，经球面折射后成像于A′处。 （1）请根据符号规则标出物距、物方孔径角、入射角、折射角、像距、像方 xx角以及半径r； （2）假设物距和物方孔径角已知，请推导计算像距和像方孔径角的实际光路 计算公式。（必须有推导过程，只写出公式不得分） n n′··· A A’C 6两个薄透镜L1和L2的孔径均为4cm，L1的焦距为8㎝，L2的焦距为3㎝，L2在L1之 后5㎝，对于平行于光轴入射的光线，求系统的孔径光阑、入射光瞳和出射光瞳。
工程光学第一章习题 1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。 解： 则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n＝1.65时，v=1.82 m/s， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s， 当光在金刚石中，n=2.417时，v=1.24 m/s。 2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。 解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到 针孔的初始距离为x，则可以根据三角形相似得出： 所以x=300mm 即屏到针孔的初始距离为300mm。 3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？ 解：令纸片最小半径为x, 则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。而全反射临界角求取方法为： (1) 其中n2=1, n1=1.5, 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为： (2) 联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。 4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。 解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n0sinI1=n2sinI2 (1)
工程光学习题答案 第一章习题及答案 1、已知真空中的光速c＝3*108m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、 火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的 光速。 解： 则当光在水中， n=1.333 时，v=2.25*108m/s, 当光在冕牌玻璃中，n=1.51 时，v=1.99*108m/s, 当光在火石玻璃中，n＝1.65 时，v=1.82*108m/s， 当光在加拿大树胶中，n=1.526 时，v=1.97*108m/s， 当光在金刚石中，n=2.417 时，v=1.24*108m/s。 2、一物体经针孔相机在屏上成一60mm 大小的像，若将屏拉远50mm，则像的大 小变为70mm,求屏到针孔的初始距离。 解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向 不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出:所以x=300mm 即屏到针孔的初始距离为300mm。 3、一厚度为200mm 的平行平板玻璃（设n=1.5），下面放一直径为1mm 的金属 片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属 片，问纸片最小直径应为多少？ 解：令纸片最小半径为x, 则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反 射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到 金属片。而全反射临界角求取方法为： (1) 其中n2=1, n1=1.5, 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射 临界角的计算方法为： (2) 联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片 最小直径为358.77mm。 4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求 光纤的数值孔径（即n0sinI1,其中I1 为光在光纤内能以全反射方式传播时在入 射端面的最大入射角）。 解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n0sinI1=n2 sinI2 (1)
第十章 光的电磁理论基础 解：（1）平面电磁波cos[2()]E A t c πν?=-+ 对应有14 62,10,,3102 A Hz m π ν?λ-=== =?。 （2）波传播方向沿z 轴，电矢量振动方向为y 轴。 （3）B E → → 与垂直，传播方向相同，∴0 By Bz == 814610[210()] z Bx CEy t π π===??-+ 解：（1）215 cos[2()]10cos[10()]0.65E A t t c c πν?π=-+=- ∴15 14 210510v Hz πνπν=?=? 72/2/0.65 3.910n k c m λππ-===? （2）8 714310 1.543.910510 n c c n v λν-?====??? 3.在与一平行光束垂直的方向上插入一片透明薄片，薄片的厚度0.01h mm =,折射率n=1.5, 若光波的波长为500nm λ=,试计算透明薄片插入前后所引起的光程和相位的变化。 解：光程变化为 (1)0.005n h mm ?= -= 相位变化为)(202500 10005.026 rad πππλδ=??= ? = 4. 地球表面每平方米接收到来自太阳光的功率为 1.33kw,试计算投射到地球表面的太阳光 的电场强度的大小。假设太阳光发出波长为600nm λ=的单色光。 解：∵2201 2 I cA ε= = ∴1 320 2()10/I A v m c ε= 5. 写出平面波8 100exp{[(234)1610]}E i x y z t =++-?的传播方向上的单位矢量0k 。
解：∵ exp[()]E A i k r t ω=- x y z k r k x k y k z ?=?+?+? 0000000000 2,3,4234x y z x y z k k k k k x k y k z x y z k x y z ===∴=?+?+?=++=+ 6. 一束线偏振光以45度角从空气入射到玻璃的界面，线偏振光的电矢量垂直于入射面，试 求反射系数和透射系数。设玻璃折射率为1.5。 解：由折射定律 1 2211221122111122sin sin cos 1.5cos cos 0.3034cos cos 22cos 0.6966cos cos s s n n n r n n n t n n θθθθθθθθθθ= =∴=--∴==-+===+ 7. 太阳光（自然光）以60度角入射到窗玻璃（n=1.5）上，试求太阳光的透射比。 解： 22 2221 2 1112222221 22 111212sin sin 212111.54cos 4sin cos 30.8231cos sin () 2 cos 4sin cos 0.998cos sin ()cos ()() 0.91 2 s p s p n n ocs n n n n θθθθθθτθθθθθθτθθθθθτττ==∴=??= ?==+=?=+-+∴= = 8. 光波以入射角1θ从折射率为1n 介质入射到折射率为2n 的介质，在两介质的表面上发生反
工程光学习题解答(第 1章)
第一章 1．举例说明符合光传播基本定律的生活现象及各定律的应用。 答：（1）光的直线传播定律 影子的形成；日蚀；月蚀；均可证明此定律。 应用：许多精密的测量，如大地测量（地形地貌测量），光学测量，天文测量。 （2）光的独立传播定律 定律：不同光源发出的光在空间某点相遇时，彼此互不影响，各光束独立传播。 说明：各光束在一点交会，光的强度是各光束强度的简单叠加，离开交会点后，各光束仍按各自原来的方向传播。 2．已知真空中的光速c 3×108m/s，求光在水(n=1.333)、冕牌玻璃(n=1.51)、火石玻璃(n=1.65)、加拿大树胶(n=1.526)、金刚石(n=2.417)等介质中的光速。解：v=c/n (1)光在水中的速度：v=3×108/1.333=2.25×108 m/s (2)光在冕牌玻璃中的速度：v=3×108/1.51=1.99×108 m/s (3)光在火石玻璃中的速度：v=3×108/1.65=1.82×108 m/s (4)光在加拿大树胶中的速度：v=3×108/1.526=1.97×108 m/s (5)光在金刚石中的速度：v=3×108/2.417=1.24×108 m/s ＊背景资料：最初用于制造镜头的玻璃，就是普通窗户玻璃或酒瓶上的疙瘩，形状类似“冠”，皇冠玻璃或冕牌玻璃的名称由此而来。那时候的玻璃极不均
匀，多泡沫。除了冕牌玻璃外还有另一种含铅量较多的燧石玻璃（也称火石玻璃）。 3．一物体经针孔相机在屏上成像的大小为60mm ，若将屏拉远50mm ，则像的大小变为70mm ，求屏到针孔的初始距离。 解： 70 6050=+l l ? l =300mm 4．一厚度为200mm 的平行平板玻璃(设n=1.5)，下面放一直径为1mm 的金属片。若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少? 解：本题是关于全反射条件的问题。若要在玻璃板上方看不到金属片，则纸片最小尺寸应能够挡住金属片边缘光线达到全反射的位置。 (1) 求α角：nsin α=n ’sin90 ? 1.5sin α=1 α=41.81? (2) 求厚度为h 、α=41.81?所对应的宽度l ： l =htg α=200×tg41.81?=179mm (3) 纸片最小直径：d min =d 金属片＋2l=1+179×2=359mm 5．试分析当光从光疏介质进入光密介质时，发生全反射的可能性。 6．证明光线通过平行玻璃平板时，出射光线与入射光线平行。 7．如图1-15所示，光线入射到一楔形光学元件上。已知楔角为α，折射率为n ，求光线经过该楔形光学元件后的偏角δ。
