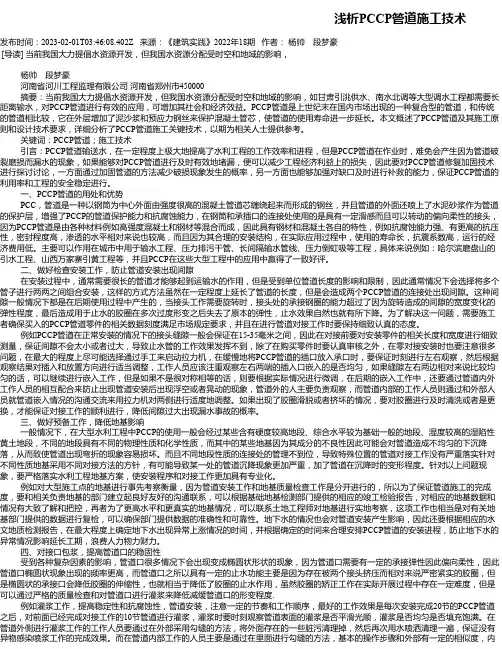

浅析PCCP管道施工技术
摘要：当前我国大力提倡水资源开发，但我国水资源分配受时空和地域的影响，如甘肃引洮供水、南水北调等大型调水工程都需要长距离输水，对PCCP管道进
行有效的应用，可增加其社会和经济效益。PCCP管道是上世纪末在国内市场出现的一种复合型的管道，和传统的管道相比较，它在外层增加了泥沙浆和预应力钢
丝来保护混凝土管芯，使管道的使用寿命进一步延长。本文概述了PCCP管道及
其施工原则和设计技术要求，详细分析了PCCP管道施工关键技术，以期为相关
人士提供参考。
关键词：PCCP管道；施工技术
1.概述PCCP管道
PCCP是预应力钢筒混凝土管的简称，是一种钢性的新型管材。该结构是由带钢筒的强度较高的混凝土管芯对预应力钢丝进行缠绕，并在外喷水泥砂浆做保护，利用钢制承插口和钢筒一起焊接，是一种复合型的由混凝土、钢板、水泥砂浆和
强度较高的钢丝组成的结构，有混凝土和钢材所特有的性质。PCCP接口密封性能、管体刚性及强度都较好，抗渗透性较强，集预应力混凝土管和钢管的优点和性能
为一体，比钢管成本低，并且比钢管的使用寿命长一倍。经研究分析，PCCP对供水和引水工程、核电站和大型火电厂的循环水管道工程、大型排污管道工程的需
求都能得到满足，对那些大口径、高工压、长距离的输水管道工程更加适用。
2.PCCP管设计技术要求
2.1管道的防腐设计要求
在对工程地质进行勘察的过程中发现，输水管道的部分管线段的岩土中含有
一定量的腐蚀混凝土的硫酸根离子（SO4-2），因此需要对其采取合理的措施进
行防腐处理。通过对管线的岩土取样试验的结果进行分析并结合《岩土工程勘察
规范》相关规定得出，按照硫酸盐的含量可把管道的防腐处理等级分为：（1）
如果硫酸盐的含量不超过2250mg/kg，便没有腐蚀，不用对管道进行防腐处理；（2）如果硫酸盐的含量为2250mg—4500mg/kg之间，会呈现出弱腐蚀性，因此
可以在管道的外壁涂刷厚度为2.0mm的环氧煤沥青；（3）如果硫酸盐的含量在4500mg—9000mg/kg之间，会具有中等腐蚀性。PCCP管混凝土可以使用抗硫酸性能较好的水泥，并在管道外壁涂刷厚度为2.0mm的环氧煤沥青；（4）如果硫酸
盐的含量大于或等于9000mg/kg时，会呈现出强腐蚀性，此时应使用抗硫酸性能
较强的水泥制作PCCP管道混凝土，并在管道外壁涂刷厚度为2.0mm的环氧煤沥青。
2.2管道的制造要求
（1）对PCCP管进行制造、运输和安装等都应该按照相关规定，还可选择性
的参考美国国家的一些标准，控制管道的标准长度为6.0m；（2）可采用螺旋焊
和直线焊等方式对钢筒进行焊接；（3）提出防腐要求的制管水泥用抗硫酸盐的
执行标准为GB748的硅酸盐水泥，其他的可以使用普通的执行标准为GB175的硅酸盐水泥；（4）管道的使用寿命应是55年。
2.3安装管道的要求
输水管道包括预应力钢筋混凝土埋置式PCCP配件管和标准管。标准管是由
混凝土和薄壁钢筒组成的一种复合型管材，这种刚性压力管道耐久性较好，进行
