PCCP管道安装施工方案
（专家论证）
一、工程概况
本工程桩号为，PCCP管线长度，单排管，管径 2M 单管长 6M ，单管最大重量左右，施工路距槽底最大挖深 / ，管线穿越公路、采用明挖或浅埋暗挖。
二、编制依据
1、本工程的地质勘察报告及施工现场实际踏勘及调查情况；
2、本标段的施工组织设计；
3、我公司在类似工程的施工经验。
三、施工准备
1、PCCP管道沟槽开挖完成，经监理单位验收合格。
2、管道垫层铺设已通过验收。
3、施工所用机械、设备报验合格。
4、特种作业人员操作证报验合格。
5、安装施工人员配置
管道安装人员配置视工程进度情况，实行动态管理，高峰期初拟人数见表。
四、PCCP管道安装
1、管道施工流程
沟槽验收合格后，根据设计要求铺设的垫层验收合格后即可进行管道安装。施工铺设要按设计图纸要求的管径、工压、覆土厚度等要求将管道安装在正确的位置。管道安装施工流程如图1所示。
图1 PCCP管道安装流程图
2、安装准备
管道现场存放
①管材运至现场存放时应保持出厂时横、立轴的相同摆放位置，要确保连接钢棒的两个预留凹槽位于管道中心线水平面附近（偏下）位置，同时确保试压孔在管道下部低于120°的部位，使下步要做的接头打压试验工作方便。现场存放场地以不妨碍沟槽的土方施工及管材的运输通道为准。
②管子只能单层存放，不允许堆放。
③施工过程中应根据管道供应先后顺序，合理有序地组织管道安装，严格控制管材留置时间和整体工程进度。
④长期（一月以上）存放时，应采取适当的养护措施。
管道质量检查
安装前应逐根检查管材和承、插口有无损坏现象。如有损坏，应对损坏部位修补，并获得监理工程师同意后，方可使用。承插口应清理干净，如有飞边毛刺及时处理，以防划损橡胶密封圈，同时清除管内杂物。检查管外防腐层是否有损坏或孔洞，若发现破损，在检查报告单上做详细记录，然后根据实际情况按规定修补。
试吊
本工程绝大部分管道吊装时,施工道路距管底的距离不超过 8M ，超过 8M 的部位及吊车不方便施工的部位，使用龙门架安装。
管道吊装前应进行试吊，发现吊车基础不牢固，需采用加垫层钢板等临时措施，保证吊装时沟槽边坡稳定。
3、测量控制
方向、坡度控制
管道安装的方向和坡度偏差，应满足以下要求：
①每节管道安装时，在水平方向的偏差不应大于20mm。
②每节管道安装时，在竖直方向的偏差应控制在±20mm范围以内。
③包括设计接头偏转和安装偏差在内，单个接头处的总偏转不得大于°。
里程（长度）控制与调整
管道安装应按照批准的设计图纸进行。
管道的实际安装位置应同管道安装配管图一致，施工过程中严格控制管线转折点、管道曲线段的起止点位置偏差。管道同建筑物交点的偏差符合设计要求。
管道安装前，依据管材制造的产品图纸和实物进行对照。充分了解其公称长度、设计安装正、负偏差等尺寸关系。充分考虑安装过程中发生的偏差，当出现较大系统偏差时，应掌握好调整时机，以保证管线符合设计要求。
管线转折
管线转折采用配件或标准PCCP接头偏转等型式。采用接头偏转的方法可以调整管道安装方向，包括设计偏转和纠偏。
当利用标准PCCP实现小角度转折时，单个接头安装最大偏转角不得大于°。
4、垫层的修整
吊装过程中垫层的损坏进行修整，同时在管道接口位置挖出上口宽度约70cm，深度约40cm的沟槽，以便接头灌浆及防腐使用。
5、焊接管道承插口上的用于电连接的接线片
PCCP管道之间的跨接片与承插口钢环或电缆连接前都对连接点处进行除锈。除锈等级应达到级或手工除锈，达到St3级。钢带表面不得有氧化皮、铁锈、油污、标记等影响电连接的异物。
钢板除锈后应在4小时内使用，否则应重新除锈并达到要求。
在PCCP入槽前，应在PCCP两端的承口钢环和插口钢环上焊接PCCP管道阴极保
护系统电连续性跨接用钢片。为避免焊接损坏PCCP，两端的承口钢环和插口钢环，焊接电流应采用90～120A。
6、管道入槽就位
管道安装时，应将承口端朝向上游。
下管前，要确保连接钢棒的两个预留凹槽位于管道中心线水平面附近（偏下）位置，同时确保试压孔在管道下部低于120°的部位，使下步要做的接头打压试验工作方便。
下管时，在沟槽作业面的下方不得有人停留。不论采用何种机具下管，都应使管道一次大体就位，避免在沟槽内多次搬运、移动管道。
根据施工控制网引测的控制点平面、高程参数通过可靠方法投测到沟槽底部。使用龙门板、水准仪、专用尺等放坡、放线，并在管道内部测量管道平面位置和坡度。按施工测量控制点仔细校测管道的轴线和标高，并做好施工记录。
7、安装密封橡胶圈
安装前，应仔细清洗管道的承插口环工作面，然后对承口工作面涂刷食品级植物类润滑油。严禁使用石油类润滑油。橡胶圈在套入插口环凹槽之前，应将橡胶圈涂满润滑剂，或在装有润滑剂的专用容器内浸过；套入插口环凹槽后，应使用一根钢棒插入橡胶圈下绕整个接头转一圈，将胶圈在插口的各部位上粗细调匀，使其均匀地箍在插口环凹槽内，且无扭曲、翻转现象，在每根安装好的胶圈外表面涂刷一层食品级植物类润滑油。
当必须在低于0℃气温下进行管道安装时，应当改变或调整橡胶材料配方，使其适合于在低温条件下作业；或采取能够防止橡胶圈变硬的措施（如在热水中升温，或将其放在吊车驾驶室内保存）。
图2 管道吊装下槽示意图
8、管道安装
PCCP管道对接安装
首先将基准管严格按设计要求的安装高程、位置找平找正，准确就位，然后用安装龙门架吊起准备对接的管子，推到已安装管口附近进行接头清理和橡胶圈安装。安装时宜自下游开始，承口朝向上游。选择有管道井处作为PCCP管道安装的起点。
本工程PCCP管道主要采用履带吊安装，局部吊车吊臂不能够展开或吊车不能够驶入的部位，使用龙门架吊装。
（1）管道及接头的清理、润滑
安装前先清扫管道内部，清除插口和承口圈上的全部灰尘、泥土及异物。胶圈套入插口凹槽之前先分别在插口圈外表面、承口圈的整个内表面和胶圈上涂抹食用性植物油，后将检验合格的胶圈套入插口环凹槽中，使胶圈插口的各部位上粗细均匀并顺直地绷在插口环凹槽中，消除胶圈的扭曲翻转现象，以保持良好的密封，然后再在胶圈上薄薄地涂上一层植物油。
（2）管道履带吊吊装与对口
管道安装高度（管底至施工道路）在7m以下时，采用160t履带吊安装；在安装高度在7m以上时，先使用履带吊将管道从较低处吊入沟槽内，再使用龙门架安装。
PCCP管道使用160t履带吊采用两点兜身吊装，安装时首先将第一根管按位置桩号、设计高程和中线稳固好，高程控制直接用水准引到槽底，中心控制用中心线或边线。第二根管吊至和第一根管大致对齐的位置，为防止承插口环碰撞，待装管要缓慢而平稳地移动，待移动至距已装管的承口10～20cm时，用方木支柱在两管之间。对口
时，使用吊车调整管子的左右上下位置（支设全站仪和水准仪进行观测控制），使插口端与承口端保持平行，并使圆周空隙大致相等，准确进行就位。
下管后，要控制好钢管段的轴线位置和高程，管道高程采用坡度上的高程钉控制，两高程钉之间的连线为管底坡度线，坡度线上任何一点到管底的垂直距离是一个常数，称为下反数。高程控制时，使用丁字形高程尺，尺上刻度有管底和坡度之间的距离的标志，即下反数的读数，将高程尺垂直放在管底，高程标志和坡度线垂合时表明高程正确。
管道的中线控制采用在连接两个坡度的中心钉子之间的中线上挂一垂球，线通过水平尺的中线时表明管子已对中。并根据施工控制网引测的控制点平面、高程参数投测到沟槽底部或垫层上每隔20米埋设中线桩。可使用龙门板、水准仪、专用尺等放坡、放线，并在管道内部测量管道平面位置和坡度。按施工测量控制点仔细校测管道的轴线和标高，并做好施工记录。
安装时采用内拉法安装，在待装管后垫一根方木，并保证其在中间位置，待装管插口端的拉杠为10×10方钢，方钢和插口接触的位置用橡胶垫包住，以防止插口破坏，内侧利用两个10吨手拉葫芦，将手拉葫芦的一头固定在承口管子的前2根已装管子上，拉动待装管，使待装管徐徐平行移动，并撤除方木，在管道缝隙密闭前，将预制好的木垫块（厚25mm）安置在缝隙中，以保证管道的安装间隙达到设计要求的安装间隙要求。
对于直线段，安装间隙要控制在25+5~25-10mm范围内，当管道基础不均匀时，最大允许内部间隙为25mm。管道接头设计有转角时，接头的最小间隙不小于10mm。每节PCCP管安装完成后，细致进行管道位置和高程的校验，确保安装质量。
图3 手拉葫芦内拉装置示意图
龙门架吊装
龙门架就位的优点是平稳、可操作性强。龙门架的运行轨道为可拆卸的轨排，轨排单根长度10米，轨枕间距50cm，轨枕采用槽钢制作而成，并设置卡槽固定道轨。有利于安装过程中的倒运，倒运过程以不影响管道安装进度为前提。
橡胶圈安装合格后，推动安装龙门架将管道插口缓缓靠近已就位管的承口，为防止承插口环碰撞，应使插口端与承口段保持平行，并使圆周间隙大致相等。当管道移动至距已装好管道的承口10~20cm时，用方木支垫在两管之间，防止碰撞。
通过安装龙门架内侧前后左右共4个10T手拉葫芦调整管道左右轴线偏差，管道高程偏差通过龙门架顶部的4台手拉葫芦调整。在轴线对中、找正后，安装内拉装置并撤除支垫方木，利用内拉装置将待装管道的插口缓缓靠近并缓慢进入已就位管道的承口中，直至达到规定的安装间隙。
对接中，设专人观察承插口对接情况，人站在管接口处，观察承插口的缝隙亮光是否均匀，如缝隙亮光均匀，说明承、插口对正。在插口进入承口过程中，注意观察胶圈，一旦发现胶圈有异常挤压现象，应立即停止进入，并检查胶圈是否完好，找出问题，调整后重新安装。用直尺及限位块及时检查环向间隙是否均匀，随时进行调整。整个对接过程必须保证接口清洁，严禁砂土及其他异物进入。
管道对接就位后，在管道承口端放置的水平靠尺，利用靠尺中点上线锤确定管道中心线及管底标高测量点，用全站仪或J2型经纬仪确定管轴线是否符合要求（偏差≤20mm），用水准仪确定管内底标高是否符合要求（±20mm）。高程和平面位置皆满足设计要求后，采用钢制测缝规检查密封橡胶圈是否仍在插口环的凹槽内，且胶圈安装
偏差在2mm内，检查接口间隙是否符合规定要求。经检验合格后，才能将吊具移开。使其完全着地，再重新复核轴线、标高，符合要求后抽出纤维吊带，然后用专用加压泵进行管道接头打压试验。管道就位前注意在纤维吊带位置挖设沟槽以便抽取吊带。
在管线每个接口位置，应开挖足够大的钟形孔工作坑，以便于管道连接和检查，工作坑大小应满足管道接口及正确安装管道。工作坑采用砂回填，并且震实后用水密实法密实。
安装时，应注意承插口处的打压孔和排气孔的正确位置。管子安装过程中若发现橡胶圈脱槽（或挤坏），则将管子拆除更换橡胶圈后再进行安装，这时承插口接头和橡胶圈须重新清洁、涂刷食用植物油。
每班安装工作开始前，要对此前已安装好的前一节管道进行复测，如发现位移，要重新复位，合格后再继续安装。
为保证安装的坡度、高程，根据情况安装 20M 后，用全站仪复测管道，记录管道的复测资料，以确保管道的安装质量。并预测下次管道的校正值。
管道轴线偏差将满足以下要求：
（1）在水平方向的偏差不应大于 20㎜。
（2）在竖直方向的偏差应控制在 20㎜范围以内。
（3）包括设计接头偏转和安装偏差在内，单个接头处的总偏转角度不得大
于°。
9、第一次接头打压检验
管道安装完成后，随即进行接头打压，以检验接头的密封性。
接头打压应使用经过率定的专用加压泵，从接头下部的进水孔压水，上部排气孔排气；排气结束后拧紧螺栓，首先加压至，保持5min压力不下降；然后，加压至规定的试验压力，保持5min压力不下降；最后，降压至，保持5min压力不下降即为合格。打压完成立即将打压水排空。冬季施工时打压液体使用医用酒精，管道接口打压认真做好记录(记录内容有管道编号及端口位置、试压开始和结束时间、压力大小)。
10、第二次接头打压检验
每安装3节PCCP管后，应对先前安装的第一根管接缝进行第二次接头打压，检验方法同第一次接头打压。
11、相邻管道之间的电连接
材料：跨接连接片规格为宽20mm、厚2mm的钢板，材质为Q235A级钢板。跨接电缆采用×LPE/PVC l×25mm2lkv铜芯电缆。
安装技术要求
PCCP管道之间采用×LPE/PVC l×25mm2lkv铜芯电缆进行电连续性跨接。跨接电缆采用铝热焊方式分别焊接在相连的两节PCCP管子的跨接钢片上。
焊接要求牢固，不能虚焊。电缆焊接前钢片的焊接部分应打磨除锈致出现金属光泽。电缆焊接完成后，除去焊点周围的焊渣等杂物，再使用热熔胶对焊点做密封防腐处理，不得有焊接金属和铜芯电缆外露。等热熔胶固化后，使用水泥砂浆对PCCP管道跨接点处进行覆盖和保护。
测试方法
PCCP两端的跨接片焊接完成后，应立即进行电连续性测试。具体做法如下：
①万用表的一个测试表笔与承口处的跨接片连接，另一个表笔与插口处的跨接片连接；
②万用表设置为欧姆档；
③记录数据。
电缆与跨接片焊接完成后，应进行连接电阻测试，具体做法如下：
万用表的一个测试表笔与一根管道的跨接片连接，另一个表笔连接到相临管道的跨接片上；万用表设置为欧姆档；记录数据。
检验及验收：每节PCCP管道承口处的跨接片和插口处的跨接片之间的电阻不应大于Ω。电缆与跨接片间的连接电阻不应大于Ω。
12、外部接缝灌浆封堵
接头的包带、灌浆应按下列方法进行：在外部接口缝隙表面淋水，以确保缝隙表面完全湿润。在接头的外侧包裹一层宽度为400mm、强度适中的尼龙编织布灌浆袋，作为灌浆接头的外模。灌浆袋的内侧中部应预先缝制（粘贴）宽 200mm、厚6mm的闭孔聚乙烯泡沫带。尼龙编织布灌浆袋两侧各用两条紧箍钢带( ×16mm)将其固定在PCCP表面，与PCCP扎紧，只在最上面留出灌浆口，同时确保灌浆通道净宽不小于250mm。然后灌入水灰比为的1:3的水泥砂浆，确保水泥砂浆有较好的流动性，以使其均匀、密实、无空隙。待砂浆灌满接头后，灌浆口上部用干硬砂浆填满抹光。
13、第三次接头打压检验
接头打压检验在管顶回填完成后进行。检验方法同第一次接头打压。试验工作完成后，应拧紧螺栓密闭打压孔。
14、封堵管道内部接缝
普通管道内部接缝封堵
清扫管道内接缝，确保接缝内没有异物和灰尘。然后用1：2水泥砂浆勾缝，并
捣实抹平。
柔性接口内部接缝封堵
清扫管道内接缝，确保接缝内没有异物和灰尘，按图纸要求依次进行聚硫密封胶、水泥砂浆和手刮聚脲封堵施工，手刮聚脲施工按如下要求进行：
①清洗：清除界面油渍、污渍，保持界面干燥。
②涂刷界面剂：在接缝两侧各15cm宽范围涂刷薄薄一层界面剂。
③粘贴台基布。
④涂刷单组分聚脲：待界面剂表干后（大约2~3h）直接涂刷第一层SK手刮聚脲，在第一层聚脲表干之后（大约2~3h）涂刷第二层聚脲。直至裂缝部位聚脲厚度大于2mm。聚脲与混凝土搭边边沿涂刷聚脲与混凝土平滑过渡。
⑤养护：对已涂刷好的聚脲进行自然风干养护48h，在养护期间不允许人为扰动及杂物污染。
SK手刮聚脲质量要求：
①基面清理：施工区域砼表面平整、密实、干燥、清洁。
②界面剂严格按设计比例进行配比。
③涂刷单组分聚脲：涂刷过程要均匀，一次成型，不要来回涂，防止出现小包。
第三次接头打压不合格接口内部接缝封堵
第三次接头打压检验不合格的管道接口内部进行手刮聚脲修补，修补做法按本节第条柔性接口内部接缝封堵做法执行。
雨期施工按时收集天气预报资料，混凝土施工尽可能避开大风大雨天气。做好施工场地和生活区的排水措施；做好施工材料如钢材、水泥的防雨防潮措施；建立安全用电措施，防漏电、触电，防雷击。
15、雨季施工
准备好雨期施工的防洪材料、机具和必要的遮雨设施。
为避免降水流入基坑内，两侧边坡设置斜坡，使降水流入排水沟内。
做好工程材料特别是水泥、钢筋的防水、防潮工作。商品混凝土站应加强雨期砂石料含水量的测定，根据砂石料含水量及时调整混凝土用水量。
及时收集天气预报资料，混凝土浇筑应避开雨水天气。如在混凝土浇筑过程中遭遇大雨，应对混凝土面及时覆盖。雨停后，如混凝土没有初凝则清除仓内积水，继续进行浇筑，混凝土结合面处加强振捣；如混凝土已初凝，则作施工缝处理。
雨期施工做好基础排水和降水工作，防止基础被雨水浸泡。
五、PCCP与配件连接处的施工
为了避免相邻两种管材接口处发生的附加应力，在连接处应根据两种管材的不同外径，确定管道沟槽底部高程。PCCP与配件连接接头不应包裹在混凝土镇墩或建筑物内。
PCCP与配件的连接应遵守下列规定：
1、阀门、排气阀或钢管等为法兰接口时，过渡件与其连接端必须采用相应的法兰接口，其法兰螺栓孔位置及直径必须与连接端的法兰一致。其中垫片或垫圈位置必须正确，拧紧时要按对称位置相间进行。要防止拧紧过程中产生的轴向拉力导致两端管道拉裂或接口拉脱。
2、接不同材质的管材采用承插式接口时，过渡件与其连接端必须采用相应的承插式接口，其承口的内径或插口的外径及密封圈的规格等必须符合连接端承口或插口的要求。
3、PCCP与配件连接处接口的水平度及垂直度必须符合配件安装的要求，这就要求PCCP安装的精度符合与配件连接的要求。
4、配件安装时不得碰坏PCCP管道的保护层(主要是配件吊装时)。
5、当PCCP与配件连接时有支墩的情况，支墩必须符合设计要求，高程与轴线偏差必须满足配件安装的偏差要求。
六、现场合拢
由于管道安装采用分段施工，且本标段管道安装线路较长，所以会形成现场合拢。我标段根据现场实际情况及进度计划安排分析，准备在3#电站、22#排气阀井、浅埋暗挖穿越西统路及密西路部位设置合拢段。合拢段在安装过程中应严格控制合拢处上下游管道安装长度、中心位移偏差，并根据实际偏差情况及时进行调整，以便形
成直管对接合拢。本工程合拢管为甲供材料，合拢管根据现场实际情况及设计要求定制。
施工过程中重视对管道的保护，包括保持管道清洁，特别是接头处的清洁。在施工将要完成前，进行一次全面清洁，将遗留在管内的施工工具和工程生活垃圾等全部清运干净，并用硬质刷子清除粘在管道表面的异物，然后用水喷撒冲洗。
钢管位置合拢施工过程中，需要在管道外部临时焊一些辅助就位的钢板和吊耳等，就位、焊接完成后应及时拆除。焊缝经检验合格后，按设计规定进行内、外防腐衬砌。管内衬砌和外防腐方法与配件内、外村砌防腐方法相同。
七、质量保证措施
1、建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及管道安装工艺，对机械操作手、管道安装工进行技术交底，要求掌握施工的技术要点。完工后，进行严格自检，不合格者坚决返工。
本工程质量管理机构见图5。
2、严格按施工方案施工，安排有经验的测量人员对管道高程、轴线进行准确控制。
3、选派经验丰富的挖管道安装人员进行管道施工。
4、施工现场专门安排质量人员对进场管道椭圆度等进行检查，椭圆度不合格的管道不准使用。
5、对植物油、酒精等物品的合格证进行检查，严禁不合格产品进入。
6、打压试验所用设备到质量监督局进行率定后再使用。
7、每班安装工作开始前，对此前已安装好的前一节管道进行复测，如发现位移，应重新复位。
八、安全生产、文明施工
1、安全管理机构
施工现场设置安全生产、消防、保卫领导小组。领导小组由项目经理、项目技术负责人、项目安全员、工长等组成，安全员具体管理日常安全生产工作。
图6 安全管理体系及主要职责
工程项目部应根据本工程特点、施工工艺、劳动组织和作业环境制定可行的安全技术措施实施方案和检查方案，落实安全生产责任制，保证安全责任落实到人。
2、安全管理措施
管道安装必须贯彻安全第一的思想。应根据工程特点、施工工艺、劳动组织和作业环境，对施工全过程安全生产做出预测，提出具有可行性、针对性的安全技术措施。
工程开工前，项目经理和技术负责人必须到现场，将工程概况、施工工艺、安全技术措施等情况向全体项目管理人员及施工人员交底。
项目安全员应针对工程安全技术交底内容写出书面具体要求，并在工程开工前向全体施工人员交底。
各班组每天要根据施工工艺要求和作业环境及人员状况进行班前交底，并做好记录。
进入施工区域的所有人员必须系安全帽；特种作业人员必须持证上岗，并佩带相应的劳保用品；严禁酒后上岗。
施工现场内要有安全标志，危险地区要设示警牌，且不得随意移动。槽边设护
栏。施工作业面严禁住人，严禁吸烟和随地大小便。
施工人员应按操作规程使用设备机具，严禁违章操作，非专职人员不得擅自使用、拆卸和修理设备、机具。
在施工现场的劳务队，应签订安全生产责任协议书，明确劳务队的安全负责人，并服从现场安全技术部门人员的管理。
现场配电系统必须实行分级配电。总配电箱、分配电箱、开关箱的安装和内部设置必须符合有关规定。各类配电箱外观应完整牢固、防雨、防尘，箱内电器必须完好可靠，无杂物。施工现场及临时设施照明灯线路的敷设，除带护套缆线外，应分开设置或穿管敷设。
所有电气设备的金属外壳以及电气设备连接的的金属架，必须采取妥善的接地或接零保护。
各操作人员使用各种电气设备时，必须认真执行安全操作规程，并服从电工的安全技术指导。
施工现场发生安全事故后，工程项目部应立即组织抢救并保护好现场。同时立即上报公司安全环保部，严禁故意破坏现场、拖延上报、谎报或隐瞒不报。
九、突发事故应急预案
1、为预防和减少突发事件的发生，控制、减轻和消除突发事件引起的严重危害，切实加强对突发事件工作的组织领导，项目成立应急救援小组，救援小组组织机构如下：
主要人员联系方式及应急电话： 项目经理： 常务副经理： 总工程师：
卫生院：120 火警：119
报警电话：110 急救电话：120
应急救援组织体系
重
点 区 域 保
护
人 员
安
抚
人 员
疏
散
物 资
供
应
安 全
警
戒
财 产
保
护
消 防 抢 险 救
援
伤 员
救
护
车 辆
疏
散
2、管道安装开工后，要求各相关主要负责人必须24小时保持通讯畅通，确保能及时组织各项资源，保证应急方案的落实与实施。
3、施工现场每位施工人员遇到紧急情况，需马上停止施工并采取相应的紧急措施，避免事态进一步严重发展。同时及时向现场值班人员和项目经理汇报，并由项目经理向相关部门报告险情。
4、应急领导小组所有成员在接到应急电话后需马上赶到事发现场，根据应急预案采取必要的应急措施。
5、事故发生后首先对险情出现地点由安全总监实施围挡封闭，疏导交通，作好治安保卫工作，杜绝无关人员进入现场。
6、必须高度统一思想,应急预案和领导小组制定的措施必须得到不折不扣的执行,严禁出现相互推委、扯皮,导致事态进一步的恶化。
7、事故发生后，立即封闭现场，在情况未弄清楚前，拒绝新闻媒体进入现场采访和照相，防止出现不切实际的报导。
8、项目安全总监向项目区全体人员宣贯项目部应急预案，要求每人都熟记于心，保证遇到事故时能做出正确反映。
9、安装时，管口和橡胶圈应清理干净，套在插口上的胶圈应平直、无扭曲、承插口胶圈涂刷润滑油。
10、顶、拉的着力点应在管子的重心上。通常在管子的1/2高度处。管子插入时要平行沟槽吊槽即可。
11、安装接口，将管子平行沟槽吊起，以使插口橡胶准确地对入承口内，吊起时稍离开沟护管子不受钢丝绳损坏。
12、当天施工完毕收工时，将管口封好，防止杂物进入馆内。
专项施工方案 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日
施工组织设计（方案）报审表方案名称：

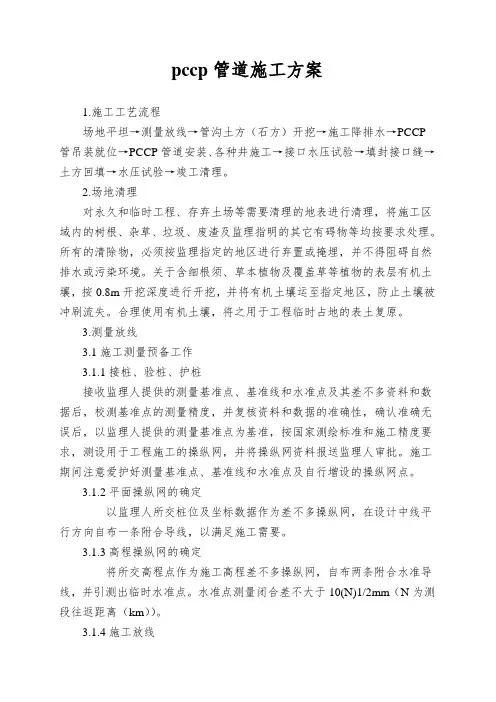

施工方案及主要技术措施 1.施工工艺流程 场地平整→测量放线→管沟土方（石方）开挖→施工降排水→PCCP管吊装就位→PCCP管道安装、各种井施工→接口水压试验→填封接口缝→土方回填→水压试验→竣工清理。 2.场地清理 对永久和临时工程、存弃土场等需要清理的地表进行清理，将施工区域内的树根、杂草、垃圾、废渣及监理指明的其它有碍物等均按要求处理。所有的清除物，必须按监理指定的地区进行弃置或掩埋，并不得妨碍自然排水或污染环境。对于含细根须、草本植物及覆盖草等植物的表层有机土壤，按0.8m开挖深度进行开挖，并将有机土壤运至指定地区，防止土壤被冲刷流失。合理使用有机土壤，将之用于工程临时占地的表土恢复。 3.测量放线 3.1施工测量准备工作 3.1.1接桩、验桩、护桩 接收监理人提供的测量基准点、基准线和水准点及其基本资料和数据后，校测基准点的测量精度，并复核资料和数据的准确性，确认准确无误后，以监理人提供的测量基准点为基准，按国家测绘标准和施工精度要求，测设用于工程施工的控制网，并将控制网资料报送监理人审批。施工期间注意保护好测量基准点、基准线和水准点及自行增设的控制网点。
3.1.2平面控制网的确定 以监理人所交桩位及坐标数据作为基本控制网，在设计中线平行方向自布一条附合导线，以满足施工需要。 3.1.3高程控制网的确定 将所交高程点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点。水准点测量闭合差不大于10(N)1/2mm（N 为测段往返距离（km））。 3.1.4施工放线 3.1. 4.1开挖前按坐标测设出管线、井位和镇墩位置，根据中线及计划边坡坡度向两侧放出开挖上口线，开挖过程中用经纬仪控制开挖方向，用水准仪控制开挖深度。 3.1. 4.2开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计高程放出基底边线及标高。 3.1.5施工测量检查 3.1.5.1对每一步施工测量成果进行复查校核，无误后申报上一级检查，监理现场认可后进行下一步施工。 3.1.5.2凡属观测成果，均附有书面计算记录和草图。 3.1.5.3做好测量日志，保证资料的完整。 4.管沟基槽土方开挖 管沟基槽土方开挖采用机械开挖和人工开挖互相配合进行，以机械开挖为主，人工辅助整坡和清底。严格按照设计要求进行开挖，DN1800PCCP管基槽宽3.4m，DN2000PCCP管基槽宽3.6m，开挖边坡坡比根据现场土质情况留设，由于本工程主要为冬季施工，沟槽边
国网重庆服务中心凤凰D座给排水分系统消防管网综合改造工程 管线支架 制作与安装方案 编制人： 审核人： 批准人： 华丰消防工程有限公司 二0一九年九月
目录 一、工程简介.............................................................................. 错误！未定义书签。 二、编写依据 (3) 三、施工技术 (4) 3.1 工艺流程 (4) 3.2 技术要点 (4) 3.2.1管道支架制作 (5) 3.2.2焊接和焊接验收 (9) 3.2.3刷漆施工 (10) 3.2.4安全管理规定 (13) 3.2.5环境管理规定 (14)
一、工程简介： 1、工程名称：国网重庆服务中心凤凰D座给排水分系统消防管网综合改造工程。 2、工程地点：重庆市渝北区青枫北路20号。 3、计划工期：45日历天。 4、质量要求：达到国家现行有关施工质量验收规范要求，并达到合格标准。 5、工程规模及项目概况： 1)室内消防水池及消防水泵房的消防给排水系统：消防水池有效容积为390m3，新建消防水池容积576 m3；更换消防水泵6台；消防水池更换照明设施，水泵房天地墙重新装修250平方米等。 2)屋顶消防水箱的消防给排水系统：更换屋顶水箱18m3和屋顶稳压设施设备等。 3)凤凰座D座的室外消火栓管网系统：重新安装室外消防管网520米。负一层至九层管道井消防立管锈蚀严重，将消防立管加固加套管和支架，并补刷油漆等。 二、编写依据 a)施工图纸以及施工图纸说明 b)《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 c)《钢结构焊接规范》GB50661-2011
洋浦经济开发区供水工程管道外防腐施工技术方案 中国石化集团第十建设公司 一九九九年七月
目次 1、概述及编制依据 (1) 2、防腐前的准备 (1) 3、施工程序 (1) 4、防腐层质量检验 (4) 5、施工进度计划及劳动力安排 (5) 6、主要施工机具 (5) 7、安全技术措施 (6)
1、概述及编制依据 洋浦经济开发区供水工程28000t钢管的外防腐和其中一标段5000t 管道安装的焊口防腐及防腐层补伤由我公司负责施工，管道外防腐采用环氧煤沥青特加强级防腐，即一底二布四油。本方案编制依据如下：《建设工程施工合同》洋供008 《钢管制作补充协议书》洋供010 《一标段输水管道施工图设计说明》 《给水排水管道工程施工及验收规范》GB50268-97 《涂装前钢材表面处理规范》SYJ4007-86 《埋地钢质管道环氧煤沥青防腐层施工及验收规范》SYJ4047-90 《埋地钢质管道环氧煤沥青防腐层技术标准》SYJ23-87 《一标段施工组织设计》XHG-B0-001 2、防腐前的准备 2.1焊缝经外观检查、煤油渗透、无损检测合格。 2.2防腐材料有相应的质量证明书。 3、施工程序 3.1钢管外壁防腐施工程序： 图3.1外防腐施工程序图（注：☆表示共检点） 3.2钢管外壁除锈前应进行表面预处理，将外表面的油垢、泥土、杂
物清理干净，焊缝的焊接飞溅物及焊瘤打磨掉，要求无棱角、无毛刺,保证外壁及焊缝表面光滑。 3.3外壁清理完毕后，用电动钢丝刷进行外表面人工除锈，要将外表面的浮锈及氧化铁清除干净，金属表面的除锈处理等级要达到SYJ4007-86规定的Sｔ3级标准。经共检检查除锈合格后，应在8小时内涂刷上底漆。若遇大气环境恶劣(如湿度过高,空气含盐雾)时，应进一步缩短时间。 3.4底漆涂刷前要严格按生产厂家的技术文件要求进行搅拌、配比、熟化。涂刷时钢管外壁应干燥、无尘。底漆采用人工涂刷，按先轴向，后周向的步骤进行。涂刷时漆膜要饱满、均匀、无气泡、无凝块、无流淌、无漏刷。且应外壁一次刷涂完，底漆厚度为0.1~0.2ｍｍ，管两端各留裸管150ｍｍ不涂刷，便于钢管组对及焊接。 3.5第一道面漆要在底漆表干后涂刷，面漆亦采用人工刷涂。刷涂前，凡高于管表面2ｍｍ以上的焊缝两侧均应刮腻子，使之成为圆滑曲面，以避免缠玻璃布时出现空鼓，腻子用面漆和滑石粉调制而成。面漆应严格按生产厂家技术文件要求进行搅拌、配比、熟化。面漆的刷涂步骤和要求与底漆相同，亦应一次刷涂完毕。在常温下，涂底漆与第一道面漆的间隔时间不应超过24小时。 3.6在第一道面漆涂刷完毕后即可进行第一层玻璃布缠绕。采用干燥、脱蜡、无捻、封边、网状平纹中碱玻璃布，布宽600~700ｍｍ,经纬密度为12×12根/ｃｍ2，用量1.2ｍ2/ｍ2。要求玻璃布表面平整、无皱折和空鼓。玻璃布的压边宽度为30~40ｍｍ，搭接接头长度为100~150
大口径PCＣP管道安装工程施工方案 南水北调中线xx段应急供水工程（xx段)ｘｘ~xx段PＣCＰ管道工程采用平行双线PCCP管道,单线管长１2188.66ｍ,其内径为４ｍ，外径约4.7m,设计工作压力为0.4、0.６、0．８ＭPa。根据不同的工压及覆土厚度,经结构计算,组合为4种管型:管芯厚度2６0m ｍ（双层缠丝）、300ｍm（单双层缠丝）、３8０mｍ（双层缠丝)。 5.６.1安装前的准备工作 为了实现工程安装成功，加强项目管理,以管理为核心，以技术为先导,以优质高效为已任,全面推进现代化管理水平,特成立安装人员组织机构(如下)。同时,做好以下几方面工作: 安装人员组织机构框图 图7 5.6．1.１人力资源 安装人员部署,组织安装人员熟悉图纸,向安装人员进行安装施工方案交底。对施工人员进行专业技术培训，熟悉掌握各种施工设备
的操作规程。负责管道安装工程的测量人员应会同建筑工程的测量 人员对建筑工程的测控网进行校测,在此基础上建立管道安装工程的 测控网。 安装人员配置表 表10 技术人员安装工普工机械操作人员 １2８０人40人20人５．6.１.2物力资源 抓好材料与设备的计划与落实,并及时供货到现场,以保证安装顺 利进行。 安装材料与设备配置表 表1１ 序号名称单位数量备注 １装管车辆４自制 2轨道ｍ5０0 3千斤顶台１６5０t 4手动试压泵台24Ｍpa 5履带吊辆1600t 6卸管车辆2自制 ７手拉葫芦个16２0t 8 磨光机台４清洁接头 5.6．1.3 现场备货: 为保证PCCP管道安装的连续进行，现场要按配管图分不同型号、规格、分别在安装地点或上部的施工道路旁存放一定数量的管道，禁止叠层存放。 ①ＰＣCP管道运输到现场后,用6０0t履带吊车卸车,采用高 强纤维吊带加两根钢丝绳兜身起吊(严禁穿心吊装）。也可直接从预 留好的下车道运到管沟内铺设好的垫层边,然后用自制的门型卸管车
管道防腐施工工艺 1、概述及编制依据 洋浦经济开发区供水工程28000t钢管的外防腐和其中一标段5000t管道安装的焊口防腐及防腐层补伤由我公司负责施工，管道外防腐采用环氧煤沥青特加强级防腐，即一底二布四油。本方案编制依据如下： 《建设工程施工合同》洋供008 《钢管制作补充协议书》洋供010 《一标段输水管道施工图设计说明》 《给水排水管道工程施工及验收规范》GB50268-97 《涂装前钢材表面处理规范》SYJ4007-86 《埋地钢质管道环氧煤沥青防腐层施工及验收规范》SYJ4047-90 《埋地钢质管道环氧煤沥青防腐层技术标准》SYJ23-87 《一标段施工组织设计》XHG-B0-001 2、防腐前的准备 2.1焊缝经外观检查、煤油渗透、无损检测合格。 2.2防腐材料有相应的质量证明书。 3、施工程序 3.1钢管外壁防腐施工程序：
图3.1外防腐施工程序图（注：☆表示共检点） 3.2钢管外壁除锈前应进行表面预处理，将外表面的油垢、泥土、杂物清理干净，焊缝的焊接飞溅物及焊瘤打磨掉，要求无棱角、无毛刺,保证外壁及焊缝表面光滑。 3.3外壁清理完毕后，用电动钢丝刷进行外表面人工除锈，要将外表面的浮锈及氧化铁清除干净，金属表面的除锈处理等级要达到SYJ4007-86规定的Sｔ3级标准。经共检检查除锈合格后，应在8小时内涂刷上底漆。若遇大气环境恶劣(如湿度过高,空气含盐雾)时，应进一步缩短时间。 3.4底漆涂刷前要严格按生产厂家的技术文件要求进行搅拌、配比、熟化。涂刷时钢管外壁应干燥、无尘。底漆采用人工涂刷，按先轴向，后周向的步骤进行。涂刷时漆膜要饱满、均匀、无气泡、无凝块、无流淌、无漏刷。且应外壁一次刷涂完，底漆厚度为0.1~0.2ｍｍ，管两端各留裸管150ｍｍ不涂刷，便于钢管组对及焊接。 3.5第一道面漆要在底漆表干后涂刷，面漆亦采用人工刷涂。刷涂前，凡高于管表面2ｍｍ以上的焊缝两侧均应刮腻子，使之成为圆滑曲面，以避免缠玻璃布时出现空鼓，腻子用面漆和滑石粉调制而成。面漆应严格按生产厂家技术文件要求进行搅拌、配比、熟化。面漆的刷涂步骤和要求与底漆相同，亦应一次刷涂完毕。在常温下，涂底漆与第一道面漆的间隔时间不应超过24小时。
和泽幸福人家小区供水管道工程专项 施 工 方 案 沈阳双兴建设集团有限公司 2016年6月
目录 1、编制依据 2、工程概况 3、施工准备 4、施工部署及施工顺序 5、主要施工工艺 6、施工进度计划及工期保证措施 7、安全施工措施 8、质量保证措施 9、组织机构体系 10、雨期施工技术措施 附表1：主要劳动力需求计划表 附表2：施工机械设备配备表 附表3：初步的工程进度网络计划图附表4：施工总平面布置图
一、编制依据 1．1建设单位提供的相关图纸等 1．2工程测量规范 1．3地基与基础工程施工及验收规范 1．4电力建设施工验收及质量验评标准汇编 1．5火电施工质量检验及评定标准 1．6电力建设安全工作规程 1．7全国现行建筑施工规范大全 1．8施工现场的具体情况及我单位长期施工类似工程经验 二、工程概述 1.项目基本情况 1.1项目名称：和泽幸福人家住宅小区 1.2建设单位：通辽市和泽房地产开发有限公司 1.3建设地点：科尔沁大街与东顺路交汇口 1.4项目用途：新建商业网点与住宅小区 1.5单体数量：在建4个商业住宅楼及1个地下车库。 2.园区规划： 和泽幸福人家棚户区改造总规划占地面积54677.79㎡，总建筑面积123138.6㎡，其中地上建筑面积103189.891㎡；地下建筑面积19948.709㎡。 本工程的工程范围含从各深井至蓄水池的集水管道，深井泵房内管道（不包括水源地深井的打井工作与潜水泵及泵座以下扬水管安装）安装的施工。本工程的质量目标是：各质量标准必须全面达到国家和原电力部颁标准，创优质工程，达标投产。
本工程具有工期紧，工作任务量大，施工工序及系统繁多复杂，施工战线长，施工过程中不安全因素多，雨季季节施工困难等特点。因此，本工程是一项具有一定难度的工程。需要采用合理的工序及科学的施工方法，并且具有雄厚的设备实力和良好的技术素质，才能够优质、高速地完成。 三、施工准备 因本工程工期紧，施工准备时间相当短，因此，只有做好各项施工准备工作才能够保证工程的顺利施工。 3．1技术准备：接到业主通知后立即组织测量、试验、工程技术、材料、施工等人员熟悉图纸及有关资料，复测施工场地的控制网，设置较为固定的控制测量标桩，做好施工各原始资料分析，编制具体的施工组织设计和施工方案，组织图纸会审，做好图纸技术交底，并对相关人员进行技术交底。进行试验，编制质量保证计划及各分项工程作业指导书。提交开工报告。 3．2人员准备：根据需要，尽快建立健全项目组织机构，人员分批分期进场。同时利用现有在项目人员进行工程概况、施工程序及施工方法、质量标准、安全措施、施工工期、文明施工及环保、地方关系等进行交底。对所有进场人员进行适当的技术培训和思想素质教育，开施工动员大会，使每个员工以高标准的工作质量、高度的责任心投入工程中，确保工程质量和工程进度。同时将各种技术管理人员、组织机构、特殊作业工种人员名单及各种证件等上报监理部。 3．3设备准备：各施工机械设备分期分批进场，并立即进行保
施工方案 本施工组织编制的目的是：为海南金海浆业有限公司浆厂NG管道外壁防腐工程提供较为完整的纲领性技术文件，一旦我公司中标，将在此基础上进行深化,用以指导工程施工与管理,确保优质、高效、安全、文明地完成该工程的建设任务。 一、工程概况 工程名称：浆厂NG管道外壁防腐工程 业主单位：海南金海浆业有限公司 工程简介 本工程为浆厂液化气管道外壁防腐。管道材料采用砂轮机除锈；刷H880２环氧底漆两道,丙烯酸聚氨酯面漆两道; 二、编制依据 《工业设备、管道的防腐工程施工及验收规范》HＧJ２２9-91 《涂装前钢材表面锈蚀等级和除锈等级》 GＢ８9２3-８８《工业管路的基本识别色和识别符号和安全标识》 GＢ723１-2０03 《工业建筑防腐蚀设计规范》GB5００４6-95 《漆膜附着力测定法》 GB１1７2０-8８ 《漆膜耐水性测定法》GB１733-93 《漆膜厚度测定法》 GB1７64-8８
三、组织机构 1、现场组织机构: 根据施工项目部的设置原则，施工项目部必须面向施工现场组织机构的层次要少，人员要精干,一岗多职，并建立各部门岗位责任制。 组织机构关系图
2、项目部人员各岗位责任制: ２.1 项目经理岗位责任制: 2.１.１组织现场的施工工作。 2.１．２组织监督现场召开每日工作会议,并做好会议记录。 2.1.3 协调现场管理人与甲方、监理互相配合。 2．１.4 监督工程进度,按计划保证工程质量,及时调配力量,确保施工正常进行。 2.1.5 对施工过程中出现的问题及时与甲方联系,确保施工进度不受影响。 2.1.６协调供货商按时按量发货到现场。 2.1.7 对运抵现场的材料质量负全责。 2.2 技术总负责岗位责任制： 2.2.1 对本工程质量全面负责，领导工人按施工组织设计进行施工,使各种防腐、保温层厚度达到标准要求。 ２.2.2 认真推行全面质量管理,对施工人员进行“质量第一,用户至上”的教育，并且开展创优质工程活动。 2．2．3 严格按所制订的施工进度组织施工，及时填写施工日记。收集质量记录，随时掌握工程质量情况。 2．2.4 认真执行公司的质量规范及各种技术措施，组织自检、互检、主持质量的检查验评、督促工程验收手续的评定工作。 2．2.5 严格按制订的奖惩规定，支持质检员的工作。 2．２.6 认真组织贯彻落实安全生产规章，对所承担的工程安全生产直接负责。２.2.7 组织工人学习安全操作规范,教育工人严禁违章作业。 ２．2.8 发生安全事故积极采取措施,及时上报,并参加事故处理。 ２.3 质检员岗位责任制: 2.3.1 负责工程的质量自检、互检、经常分析质量情况,掌握质量动态。 2.3.2 收集整理质量资料,及时填报工地数据等报表，建立质量档案。 2.3.３按质量标准,及时对工程质量进行验证，对不合格的有权责令返工或停工,并将经济损失上报。 2.３.4 验评工程质量时要在自检合格的基础上进行，发现问题要及时予以处理,
宜宾市中心城区水源迁建和供水保障抢险救灾工程（过江隧道竖井至一水厂） 管道安装专项施工方案 编制人： 项目技术负责人： 公司技术负责人： 编制单位：宇洋园林工程有限公司 编制日期：二0一七年十月 一、编制说明 1、本方案主要针对宜宾市中心城区水源迁建和供水保障抢险救灾工程（过江隧道竖井至一水厂）埋地管道安装及架空管道安装，根据施
工图和相应的验收规范、检验方法等编制。 3、编制依据及引用标准 （1）《给排水构筑物施工及验收规范》GB50141-2008 （2）《钢结构工程施工质量验收规范》GB50205-2001 （3）《现场设备、工业管道焊接工程施工规范》GB50236-2011 （4）《现场设备工业管道焊接工程施工质量验收规范》GB50683-2011 （5）《工业金属管道工程施工质量验收规范》GB50184-2011 （6）《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-2014 （7）《工业金属管道工程施工规范》GB50235-2010 二、施工准备 1、工程概况：本工程为K0.00至K3298管线，管线直径均为820mm，经过老宜飞路侧沿岷江江边下埋施工。 2、工程特点：施工现场地质复杂，管线下埋通过路段多为软弱地基及泥夹石路段，土方开挖需在斜坡及软弱地基、耕土上进行，并且施工期间处于冬季，工期紧，施工困难，需做好各方面的协调工作。 三、管道安装施工工艺 管道工程施工顺序：施工准备(技术、人员、机具、材料、现场)→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统实验→防腐绝热→系统清洗→资料汇总→竣工验收。 埋地管道施工流程：按图测量、放线、打桩→挖管沟→沟底垫层处理→复测标高→管道预制、防腐→下管找正→管口连接→部分覆土回填→试压前检查→

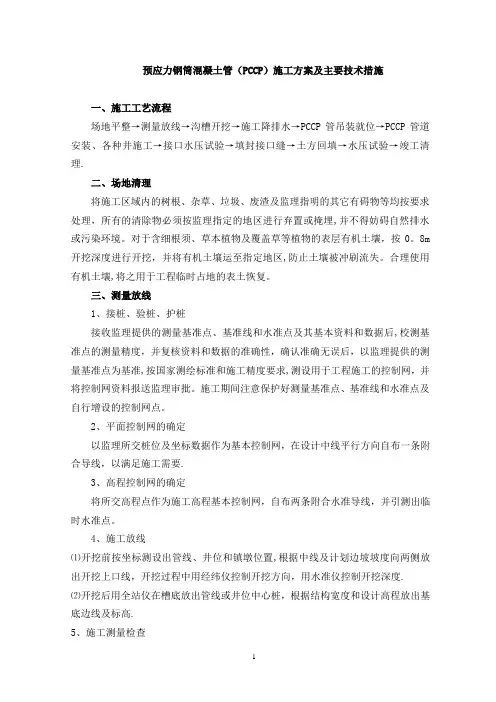

预应力钢筒混凝土管（PCCP施工方案及主要技术措施 一、施工工艺流程 场地平整一测量放线一沟槽开挖一施工降排水一PCCP管吊装就位一PCCP管道安装、各种井施工f接口水压试验f填封接口缝f土方回填f水压试验f竣工清理。 二、场地清理 将施工区域内的树根、杂草、垃圾、废渣及监理指明的其它有碍物等均按要求处理，所有的清除物必须按监理指定的地区进行弃置或掩埋，并不得妨碍自然排水或污染环境。对于含细根须、草本植物及覆盖草等植物的表层有机土壤，按0.8m 开挖深度进行开挖，并将有机土壤运至指定地区，防止土壤被冲刷流失。合理使用有机土壤，将之用于工程临时占地的表土恢复。 三、测量放线 1、接桩、验桩、护桩 接收监理提供的测量基准点、基准线和水准点及其基本资料和数据后，校测基准点的测量精度，并复核资料和数据的准确性，确认准确无误后，以监理提供的测量基准点为基准，按国家测绘标准和施工精度要求，测设用于工程施工的控制网，并将控制网资料报送监理审批。施工期间注意保护好测量基准点、基准线和水准点及自行增设的控制网点。 2、平面控制网的确定 以监理所交桩位及坐标数据作为基本控制网，在设计中线平行方向自布一条附合导线，以满足施工需要。 3、高程控制网的确定 将所交高程点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点。 4、施工放线 ⑴开挖前按坐标测设出管线、井位和镇墩位置，根据中线及计划边坡坡度向 两侧放出开挖上口线，开挖过程中用经纬仪控制开挖方向，用水准仪控制开挖深度。 ⑵开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计高程放出基底边线及标高。 5 、施工测量检查 ⑴ 对每一步施工测量成果进行复查校核，无误后申报上一级检查，监理现场认可后
管道防腐施工方案 一、工程简介 本工程位于浙江省建德市马目-南峰高新技术产业园五马洲区块，除雨水管(初期雨水管外所有给排水管道的安装工程，其中循环回水管使用螺旋管DN300、DN350、DN400、DN500、DN600、DN800、DN900、总长782.5m, 泡沫消防管使用无缝钢管DN150总长1306m, 消防栓给水管使用无缝钢管DN100、DN65总长339m, 生产给水管DN80、DN50、DN40、DN32、DN25总长1468m 。以上材料均需要进行防腐施工。 二、编制依据 2.1国家现行标准《埋地钢质管道聚乙烯防腐层技术标准》SY/T 0413的规定； 2.2符合国家现行标准《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T 0414的规定； 三、施工方法 施工方法：本工程采用四油三布防腐方法，防腐层等级为加强级。埋地钢管及 钢制管件采用复合聚乙烯粘带防腐层，防腐带T150，保护带T240，防腐层为加强级，厚度不小于 1.4mm 。埋地管道的防腐层在安装前做好，焊接部分未经试压合 格不得做防腐，在榆树和安装时防止损坏防腐层。 1. 除锈 清除钢管表面的焊渣、毛刺、油脂和污垢等附着物。焊缝不得有焊渣和毛刺， 局部不平不超过5mm 。
采用机械除锈方法，其质量应达到国标《涂装前钢材表面锈蚀等级和除锈等 级》GB/T8923-1998中规定。 2、清理 除锈后，对钢管表面露出的缺陷应进行处理，附着表面的灰尘、磨料应清除干净，钢管表面应保持干燥。当出现返锈或表面污染时，必须重新进行表面预处理。 3. 涂底漆 3.1 钢管表面预处理后至涂刷底漆前的时间间隔宜控制在6小时内，钢管表面必须干燥、无尘。 3.2 底漆应在容器中搅拌均匀。当底漆搅稠时，应加入与底漆配套的稀释剂， 稀释道合适的粘度时才能施工。底漆可以使用干净的毛刷、辊子或其它一些机械方 法喷涂。 3.3 涂刷在钢管上的底漆应无漏涂、无气泡、凝块和流挂等缺陷，应形成均匀 的薄膜。厚度应大于或等于30微米。焊缝处要仔细涂刷，以防漏涂。 3.4 待底漆表干后（在常温及空气自然流动状况下，一般需要5-10分钟），即可缠带。应特别注意温度低时或在沟槽施工时，表干时间要长，确保钢管下半部分 表干。 3.5 钢管表面涂刷底漆后至缠带的时间间隔宜控制在8小时之内，底漆表面应干燥、无尘（风沙较大或空气湿度较大时，应立即缠带）。如超过8小时或隔夜，应在缠绕胶带前重新涂刷底漆。 3.6 使用底漆时，应注意安全，防止飞溅，同时应远离火源。底漆使用后，应 及时将剩余的底漆倒回原铁制容器中并密闭容器，防止底漆的挥发浪费。 4. 胶带缠绕
P C C P管道安装施工方 案 标准化管理部编码-[99968T-6889628-J68568-1689N]
目录 一、工程概况 (2) 二、编制依据 (2) 三、施工准备 (2) 四、PCCP管道安装 (3) 1、管道施工流程 (3) 2、安装准备 (4) 3、测量控制 (5) 4、垫层的修整 (5) 5、焊接管道承插口上的用于电连接的接线片 (5) 6、管道入槽就位 (6) 7、安装密封橡胶圈 (6) 8、管道安装 (7) 9、第一次接头打压检验 (10) 11、相邻管道之间的电连接 (10) 12、外部接缝灌浆封堵 (11) 13、第三次接头打压检验 (11) 14、封堵管道内部接缝 (11) 15、雨季施工 (12) 五、PCCP与配件连接处的施工 (12) 六、现场合拢 (13) 七、质量保证措施 (13) 八、安全生产、文明施工 (14) 1、安全管理机构 (14) 2、安全管理措施 (15) 九、突发事故应急预案 (16)
PCCP管道安装施工方案 （专家论证） 一、工程概况 本工程桩号为，PCCP管线长度，单排管，管径 2M 单管长 6M ，单管最大重量左右，施工路距槽底最大挖深 / ，管线穿越公路、采用明挖或浅埋暗挖。 二、编制依据 1、本工程的地质勘察报告及施工现场实际踏勘及调查情况； 2、本标段的施工组织设计； 3、我公司在类似工程的施工经验。 三、施工准备 1、PCCP管道沟槽开挖完成，经监理单位验收合格。 2、管道垫层铺设已通过验收。 3、施工所用机械、设备报验合格。 4、特种作业人员操作证报验合格。
5、安装施工人员配置 管道安装人员配置视工程进度情况，实行动态管理，高峰期初拟人数见表。 四、PCCP管道安装 1、管道施工流程 沟槽验收合格后，根据设计要求铺设的垫层验收合格后即可进行管道安装。施工铺设要按设计图纸要求的管径、工压、覆土厚度等要求将管道安装在正确的位置。管道安装施工流程如图1所示。
专项施工方案、安全技术措施报审表 工程名称：宁陵县张弓路（葛天大道-建设路）段雨污水管网工程（污水工程）编号： 宁陵县张弓路（葛天大道-建设路）段雨污水管网工程（污水工程） 污水管道施工 专项施工方案 编制： 审核： 审批： 淮阳县第二建筑工程公司 年月日 污水管道施工专项施工方案 一、污水管道施工专项施工方案编制依据及原则 1、宁陵县城污水管网改造工程道路工程污水工程施工图纸。 2、遵循建筑施工工艺及其技术规范，坚持合理的施工程序和施工顺序。 3、采用流水施工方法，组织有节奏、均衡和连续施工。
4、科学地安排雨、夏季施工项目。保证施工生产的均衡性和连续性。 5、充分利用现有机械设备，扩大机械化施工范围，提高机械化程度，改善劳动条件，提高劳动生产率。 6、采用国内外先进施工技术，科学地确定施工方案，提高工程质量，确保安全施工，缩短施工工期，降低工程成本。 7、尽量减少临时设施，合理储存物资，减少物资运输量，科学地布置施工场地，减少施工用地。 8、采用先进的质量体系标准及市政施工及验收规范。 二、工程概况 1.拟建管线位于张弓路，工程起点位于葛天大道，终点位于建设路。线路全长2953.6米。本标段污水段落划分如下桩号K0+000-K0+710；桩号K0+710-K0+980；桩号K0+980-K1+660；桩号K1+660-K2+630；桩号K2+630-K2+959.6,全长1959.6米，污水管道位于道路西侧，距中线1 2.0米。设计雨水管道工程起止桩号为：K0+000～K2+950，全长1950米，雨水管道位于道路西侧，距中线1 3.5米。本标段污水管道施工主要是对污水管道沟槽开挖、管道铺设安装。 2.排水系统结构 污水管道系统结构： ①污水管道管材：二级、三级钢筋混凝土管。 ②检查井：砖砌。 ③污水检查井设置：采用球墨铸铁井盖及盖座。 3.工期与质量要求 工期：招标工期为150天，计划工期为150天，开工日期自签定合同时或甲方、监理颁布开工令起计。 工程质量等级：合格。 三、工程地质 1、地理位置 拟建管线位于张弓路，工程起点位于葛天大道，终点位于建设路。 2、气象 场地所处成都市为温带气候，主导风向为NNE向，常年平均风速为1.2米/秒，年平均风压140Pa，最大风压约250Pa，年平均降雨量约为610mm，七、八月份雨量集中，易形成暴雨。 四、管道施工组织体系及进度计划 为确保该施工段保质保量按期完成，根据公司实际情况。经过仔细的研究，我们将按下列程序组织实施。 （一）施工组织体系及劳动组织 1、为保证关键工序如期按实际计划完成进行，在现场组织以下施工体系，各负其责。施工组织机构如下图：
管道防腐施工方案 ①、防腐蚀施工环境： 1）适宜涂漆的温度在5-30oC，涂漆底层的温度至少要高于露点温度3 oC，空气的相对湿度小于85%； 2）当管道表面温度高于40oC时，不宜进行涂漆工作： 3）当空气的温度低于4oC时，不进行涂漆工作： 4）当涂漆后的天气条件在两小时变得恶劣的条件下，不进行涂漆工作： 5）当管道表面有雨水、雾等的沉积物时，不进行涂漆工作： 6）如果雨水、灰尘或其他杂质污染了未干的涂层的表面，应除去漆膜，重新涂漆。 ②、涂料的配制： ★要设专人负责涂料调配，配制涂料时应严格按厂家提供的配比进行，不得擅自改变配比或因其它原因使配比改变。 ★配料时应做好详尽的配料配比记录，包括日期、时间、天气、温度、名称、称量准确、记录全。 ★配料时应充分搅拌，并根据工作量现配现用，以免浪费，配好的涂料应放置在有盖的容器内，8小时内用完，若放在敞口容器内必须在1小时内用完。 ★配制时原则上不加稀释剂，若使用过程中发现涂料变稠，可加
入少量的稀释剂稀释。 1）采用刷涂，获得均匀一致的涂层。 2）现场涂漆一般应其自然干燥，多层涂刷的前后间隔时间，应保证漆膜干燥，涂层未经充分干燥，不得进行下一工序施工。每层漆刷涂完成后，经质检员验收合格，才能进行下道漆的施工。 3）对焊缝涂层破坏处进行搭接刷涂修补，涂前必须除去焊渣，烤焦的漆皮等。焊缝补漆应与原来的漆膜搭接50mm，以确保接口漆膜质量。 4）前几道漆涂刷时间间隔不宜过长，最后一道漆宜在交工验收前进行，这样可取得较好的观感，美化工程整体形象，以利于工程交接的顺利进行。 ③手工涂刷 1、涂料的具体使用要求： 涂料的使用要求见前面工程内容中的涂料说明。 进行油漆施工前对油漆复检,检查油漆型号、颜色等是否与产品说明书相符。油漆的配制及使用必须根据油漆制造厂商提供的产品说明书。油漆的配制须根据每天的使用量现用现配。配制好的油漆使用时间不得超过8小时，过期不得再用。 在油漆使用时，如果油漆粘度过高时，可用专用稀释剂稀释，
管道安装施工方案 一、施工测量 1、总体测量工作程序 测点交接→测点复测→建立施工导线网、布置水准控制点→测定各桩位→局部放样。 2、原测量控制网（点）的复测 开工前对建设、设计单位移交的平面控制点和高程控制点，按原测设的网型和等级，并按《工程测量规范》GB50026-93的有关技术要求进行复测。复测拟用仪器：平面控制采用Ⅰ级全站仪；高程控制采用DS2水准仪。复测和计算成果符合精度要求后，报监理工程师认可，其点位才能使用。 3、控制系统的建立 针对本标工程的特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。 （1）、平面控制系统 拟采用导线测量的方法建立等级为一级的平面控制系统，即方位角闭合差10n(n为测定系数，测距相对中误差≤1/30000)，采用南方测绘全站仪。系统布设时，以甲方提供的控制点为导线起始方向，沿本标段外围布设一环形闭合导线，并联测甲方提供的控制点。导线点的埋设规格采用GB50026-93《工程测量规范》附录的金属标志图设置。导线点的位置应通视条件良好，间距50~100m，不易受施工道路交通的影响，并保护好定位桩。 （2）、高程控制系统 建立以导线点为基础，等级为三等的高程控制系统[即环线闭合差为±12 √Lmm (L为环线的水准路线长度，单位为Km)]，测
量仪器采用日本索佳B1型水准仪，由甲方提供的水准点将标高引至各导线点上。 （3）、放线控制 本标工程的放线控制主要项目包括以下几个方面： ①道路红线的平面控制； ②管道中线、轴线的平面及高程控制。 4、主体工程测量 （1）、施工放线 本工程的施工放线工作主要包括以下几个方面： ①检查井中心位置放线和伸缩缝设置位置放线； ②道路、管道中线测放： 测量放线时，先由坐标控制网，采用坐标法放出检查井设置位置，打设井位及伸缩缝控制木桩，然后再测设管道中线，并每隔10m打设临时中线控制木桩。在施工过程中，需多次重复测放管道中线。 （2）、标高测量与控制 把管道的相对标高引测到水准基座上，然后将地面高程控制点标高通过两台水准仪及钢尺上下传递读数方法引测至管道沟槽底，确定地下管道控制标高，如图所示。
水利工程管道安装施工组织设计 摘要：随着社会经济的发展，水利工程建设的规模不断扩大，对水利工程的施工要求也在不断提高。在水利工程中往往涉及到管道安装，而PCCP管道安装是某水利工程施工控制性工程，是整个工程的关键。本文将对在水利作业现场的管道安装提出一些笔者自己的看法。 关键词：水利工程、管道安装、关键、看法 一、管道安装施工的主要步骤 （1）PCCP管道就位 基槽挖好后，在管道接头处提前开挖出垂直于管道方向的沟槽，以便将来接缝灌浆施工。管道下沟槽前，应逐根检查管道有无损坏现象，特别是承、插口部位。如有损坏，应对损坏部位修补合格后再使用。注意将承、插口处认真清理干净，保证橡胶圈工作面平整、光滑，无异物附着，同时清理管内杂物。管道安装一般将承口端面迎向流水方向。 注意管道在吊装的过程中不与其他的物品发生碰撞。尽量使管道一次性就位，避免管道在沟槽内移动。不得使管道在沟底拖拉、牵引、滚动。更不能使用任
何机械设备撞击，企图移动管道。 （2）接头清理和润滑 准备安装前，用干净、干燥的抹布清理即将对接的承、插口工作面上的灰尘、泥土及异物。然后在承、插口工作面上涂刷润滑剂（一般为植物油）润滑。并确保润滑剂及涂刷过程不受污染。 橡胶圈在套入插口槽之前，应先认真的进行检查，确认无缺陷、破损。然后用润滑剂润滑。将胶圈盘好放在桶中备用。天冷时可适当加热，温度不宜超过70℃，否则容易照成橡胶老化。 从桶中取出一条橡胶圈，拉伸套入插口凹槽后，在胶圈和插口圈之间插入一根圆滑的金属棒，往不同方向绕整个插口圈各转一圈。使胶圈均匀、平顺的套在插口圈上。检查无扭曲、翻转的现象。然后再将润滑剂在胶圈上涂刷一遍。在低于0℃气温下进行管道安装时，橡胶圈应采取保温措施，以防止受冻变硬。 （3）PCCP管道对接 吊起准备安装的管道，管道应保持平衡并悬空不与基槽底部接触。将插口对准已安装好的PCCP管道承口，缓缓的移动、靠近。插口接触到承口时，调整管道的中心轴线、前后高度及左右偏差，保证承插口间隙均匀及中心轴线与安装好的管道一致。使用手拉
钢质管道防腐施工方案 1、工程概况： 烟台万华聚氨酯股份有限公司16万吨/年MDI工程地下管网项目包括生活给水(1#)、生产给水管(2#)、源水给水管(6#)、一期循环给水及回水管(7a#、8a#)、二期循环给水及回水管(7b#、8b#)、稳高压消防管(Fs#)、泡沫消防管(Pm#)、罐区夏季喷淋冷却给水管(Gq#)、生活污水管(9#)、雨水及生产净下水管(10#)、初期雨水管(10a#)、经预处理生产污水排水管(12#)共14个系统。其中钢质管道约26250米 埋地钢管及钢制管件的防腐：采用复合聚乙烯胶粘带防腐层，防腐带T150，保护带T240，防腐层为加强级，厚度不小于1.4mm；所有穿管的埋地套管及埋地铸铁管采用冷底子油一道，石油热沥青二道。 2、编制依据 2.1 招标文件 2.2 《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88 2.3 《炼油、化工施工安全规程》SHJ505-87 、HGJ233-87； 3.4 《埋地钢制管道氯乙烯胶粘带防腐层技术标准》 SY/T0414-98 。 3、施工准备 3.1 技术准备 组织施工人员、由技术负责人进行技术交底、认真学习有关技术文件、图纸资料、规范、施工技术及质量要求、并进行安全交底，做好记录。 3.2 机具准备 机具准备：各种施工机具应试运转、确保运转正常无误、并有专人负责。机具配置符合现场施工要求。 3.3 材料准备 3.3.1 材料准备：聚乙烯胶粘带和底漆应有产品说明书、合格证、产品检验报告等。 3.3.2 材料保管：聚乙烯胶粘带和底漆应置于专用库房，防止日光直接照射，并隔绝火源，远离热源。储存温度宜为-20~35℃。
一、工程概况 1、冷冻机房和地下二层泵房：服务楼主要有两个空调冷冻水机房，包括位于首层的冷冻机房和位于地下二层的冷却水和冷冻水泵房，承担着空调冷冻水的供应任务，并通过位于地下二层的服务通道，通过园区管沟将冷冻水输送到CCTV 和TVCC，位于首层的冷冻机房位于4c-17c/Oc-Gc轴的范围内，地下二冷冻泵房在9c-17c/Oc-Gc轴的范围内，地下二层冷却水泵房在8c-11c/Oc-Db轴的范围内，机房内的设备数量多，管道管径大，系统运行复杂，各种管道设备安装难度较大，管道系统图见后附图。主要工程量如下： 2、服务楼屋面环行管道：服务楼B区建筑外形为环形建筑，建筑高度两层，冷却塔及DN2000的冷却水供回水管均布置在此环形建筑的楼顶。环形建筑内环半径R＝31.5m，外环半径R=53.3m，DN2000的冷冻供回水布置位置大约在半径R
＝37m的位置上，且上下两层排布，标高分别为＋2.1m和＋4.8m；DN1000的平衡管布置在R＝48m的位置上，标高为＋1.13m。具体安装工程量： 3、主要系统及设备参数
页脚内容35
页脚内容35
页脚内容35
二、施工主要执行的规程规范 管道施工执行的主要规程规范 三、施工部署及工期保证措施 1、施工部署 1.1立井管道安装：在机房管道设备安装前，先安装立井管道，并在立井管道支架等全部完成后再进行机房水平管道的安装。 1.2首层冷冻机房：由于机房内受场地限制，安装工作必须按顺序进行。管道安装时，首先完成两根DN1500、两根DN2000的水平管道安装，随后进行冷冻机等设备安装，并将设备进出口管与此水平主管相连。 1.3地下二层冷却水、冷冻水泵房：先安装所有水平的大型管道，随后进行设备（包括泵及板换等）运输及安装，最后安装设备与主管道的立管及连接。
南水北调来水调入密云水库调蓄工程 施工第十二标段 PCCP管道安装施工方案 （专家论证） 中国水利水电第十三工程局有限公司 密云水库调蓄工程施工第十二标段项目部 2014年1月
目录 一、工程概况.............................................. 错误!未定义书签。 二、编制依据.............................................. 错误!未定义书签。 三、施工准备.............................................. 错误!未定义书签。 四、PCCP管道安装......................................... 错误!未定义书签。 1、管道施工流程......................................... 错误!未定义书签。 2、安装准备............................................. 错误!未定义书签。 3、测量控制............................................. 错误!未定义书签。 4、垫层的修整........................................... 错误!未定义书签。 5、焊接管道承插口上的用于电连接的接线片................. 错误!未定义书签。 6、管道入槽就位......................................... 错误!未定义书签。 7、安装密封橡胶圈....................................... 错误!未定义书签。 8、管道安装............................................. 错误!未定义书签。 9、第一次接头打压检验................................... 错误!未定义书签。 11、相邻管道之间的电连接................................ 错误!未定义书签。 12、外部接缝灌浆封堵.................................... 错误!未定义书签。 13、第三次接头打压检验.................................. 错误!未定义书签。 14、封堵管道内部接缝.................................... 错误!未定义书签。 15、雨季施工............................................ 错误!未定义书签。 五、PCCP与配件连接处的施工............................... 错误!未定义书签。 六、现场合拢.............................................. 错误!未定义书签。 七、质量保证措施.......................................... 错误!未定义书签。 八、安全生产、文明施工.................................... 错误!未定义书签。 1、安全管理机构......................................... 错误!未定义书签。 2、安全管理措施......................................... 错误!未定义书签。 九、突发事故应急预案...................................... 错误!未定义书签。
金丽温输气管道工程第三机组管道安装施工方案 编制人：郭秋芬 审核：石红念 批准：陈华斌 中国石油天然气管道局金丽温B标管道输气项目部 2015年5月11日
目录 1．编制依据 (2) 1.1设计文件 (2) 1.2标准及规范 (2) 2. 工程概况 (2) 3. 施工准备 (2) 3.1管道安装条件检查 (2) 3.2修筑施工便道及临时堆管场 (2) 3.3施工材料及机具准备 (4) 3.4根据安全要求措施................................................... 错误!未定义书签。 4.施工工序 (3) 4.1主要工序施工措施 (3) 4..2 管道运输3 4. 3 管道的组对焊接 4 4. 4 焊缝无损检测，返修，补口，捡漏5 5．工期安排 (6) 6. 各项资源配置 (7) 6.1劳动力需求配置 (7) 6.2施工机具、设备配置 (7) 6.3施工材料配置 (8) 7. 质量保证措施 (9) 8. HSE保证措施 (9)
8.1安全措施 (9) 8.2HSE管理措施 (13)
1．编制依据 1.1 设计文件 (1); 《浙江天然气南方管网项目金丽温输气管道工程初步设计.》（储-13948） （2）《金丽温输气管道工程线路施工技术要求》（储-14051） 1.2 标准及规范 《输油输气管道线路工程施工及验收规范》SY0401-1998 《输油（气）管道同沟敷设光缆（硅芯管）设计、施工及验收规范》SY/T 4108-2005 《石油天然气管道穿越工程施工及验收规范》SY/T 4079-1995 《石油建设工程质量检验评定标准输油输气管道线路工程》SY/T 0429-2000 《埋地钢质管道阴极保护技术规范》GB/T 21448-2008 《长距离输油输气管道测量规范》SY/T 0055-2003 《埋地钢质管道聚乙烯防腐层技术标准》GB/T23257-2009 《长输管道阴极保护工程施工及验收规范》SYJ 4006-1990 《开发建设项目水土保持技术规范》GB50433-2008 《水工挡土墙设计规范》SL379-2007 《钢质管道焊接及验收》SY/T 4103-2006 《石油天然气钢制管道无损检测》SY/T 4109-2005 《混凝土结构工程施工及验收规范》GB50204-2002(2011版) 《混凝土强度检验评定标准》GB/T50107-2010 2. 工程概况 2.1 金丽温B标输气管道工程第三标段；管径Ф813mm，设计压力6.3MPa，材质为X65钢。在B标线路沿浙江省丽水市青田县和温州市山区敷设，青田段H-412-I001；线路长度6.358km,瓯海段I001-I072;线路长度5.587km;管道规格为Ф813×10、Ф813×11.9 ，热煨弯头壁厚为14.3mm。冷弯弯头11.9，途径山区，
