万方数据
万方数据
万方数据
?４?橡胶科技市场２００７年第１４期
界汽车工业发展迅速，市场竞争激烈，汽车生产厂家纷纷想方设法通过最大限度地延长凸轮轴传动同步带的使用寿命来提高汽车发动机的工作性能，目前，世界上几乎所有的汽车生产厂家都在通过使用ＨＮＢＲ同步带来提高汽车的产品质量。实践证明，在一般行驶条件下ＨＮＢＲ同步带的工作寿命可达１０万～１５万ｋｍ。
现代的汽车对同步带的要求是：使用寿命达２５万～３０万ｋｍ；使用温度一３５～１５０℃，瞬时高温可达１７５℃；耐油性≥ＣＲ；１５０℃下台架寿命可达３０００ｈ，而且在提高耐油性能时不牺牲其低温性能，带齿的动态储存模量≥１．４ＭＰａ。要达到如此高的条件，只有采用过氧化物硫化的ＨＮＢＲ／甲基丙烯酸锌复合物与芳纶短纤维补强的复合材料。
汽车同步带由于制造工艺的限制，带的背部一般都是纯橡胶，由于现在汽车同步带在使用时背部需同时带动其它部件如水泵及张紧机构，尤其是直喷式柴油发动机，要求要有很大的张紧力，这样对背部磨损非常大，纯橡胶无法达到要求，如将带的背部做成油布，则可大大提高其背部的耐磨陛。
人字齿同步带类似于人字齿轮，最大的优点是降低噪声，传动能力和使用寿命也大幅提高。这种胶带是固特异上世纪９０年代发明的，对同步带的发展历史具有里程碑意义。该胶带与相同的齿形直齿同步带相比，噪声可降低１０～２６ｄＢ，使用寿命提高１２０％，传动能力也大幅提高（或减少带宽）等。已在汽车上试用，使用寿命已超过２１万ｋｍ。
目前汽车发动机正时系统普遍采用多阀门和变阀门技术，这使凸轮轴的脉冲负荷成倍增加，造成发动机振动幅度加大，影响整车的ＮＶＨ性能，也对同步带和其它部件造成损害。为了最大限度降低振动，Ｌｉｎｔｅｎｓ公司发明了非圆齿轮传动技术。即，凸轮段的带轮不是传统纯圆形的，而是椭圆或其它非圆的，这样在运行过程中，可以抵消大部分的振幅，可减少４０％胶带与其部件的作用力，提高其使用寿命和节约燃料消耗。
模块式传动系统是将正时皮带传动系统（包括传动件的带、轮和张紧机构）与发动机前端辅助传动系统（除传动件外还包括驱动发电机、空调、水泵等）集成在一起，用户只需装配即可，以满足现在汽车集约化生产，把复杂的生产过程简单化。３胶管
胶管也是汽车的主要配件之一。汽车胶管与多种介质接触，技术要求和使用条件苛刻，近年来在材料和工艺方面的发展较快。
３．１燃油胶管
燃油胶管一般由外层、中间层和内层胶复合而成，图１是国外两种燃油胶管的结构。外层胶主要给予胶管结构强度，而阻断层则主要起阻隔燃油渗透的作用。粘合层和外层可以使用多种弹性体，包括氯磺化聚乙烯、丁腈橡胶、丁腈橡胶／ＰＶＣ或氯醚橡胶。阻断层部分通常是要求最高的材料，所以，它也是燃油胶管的关键材料。目前汽车燃油主要为高辛烷值无铅汽油，国内已开始推广乙醇汽油，国外除大量使用乙醇燃油外，还使用甲醇燃油。低丙烯腈含量的ＮＢＲ已不能满足内层胶的要求。目前，国内外内层胶的主流材料为ＦＫＭ。ＦＫＭ具有优良的耐化学药品性能和耐氧化和酸｜生燃油性能，且燃油渗透率极低。
图１两种多层结构燃油胶管的结构
由于ＦＫＭ价格昂贵，为了降低成本，国外一般采用小于０．４ｍｍ厚的薄胶片。其生产工艺是先挤出壁厚大于要求厚度的软管，从口型中挤出后再拉伸到所需的厚度。初始的挤出物一定要有良好的表面光泽及足够的强度，从而可拉伸到规
定的壁厚而不破裂，而且，在整个拉伸过程中还要
万方数据
万方数据
汽车用胶管基本常识 1.胶管按结构通常分为如下3类： 1.1有加强层结构的胶管 1.1.1织物加强结构胶管 1.1.2金属加强结构胶管 1.1.3按增强层结构分为 1.1.3.1夹布胶管：以涂胶织物（或胶布）作为骨架层材料制成的胶管，可在外面加钢线进行固定。 特点：夹布耐压胶管主要是由平纹交织的布料制成的胶布（其经纬密度和强度基本相等），经45°裁断、拼接，并包贴而成。制造工艺简单，对产品规格、层数范围等适应性较强，并具有 管体挺性好等优点。但效率低。 1.1.3.2编织胶管：以各种线材（纤维或金属线）作为骨架层材料，经编织而制成的胶管，称为编织胶管。 特点：编织胶管的编织层通常都按平衡角（54°44′）进行交织而成的，因此这种结构的胶管具有承压性能好、弯曲性能好、与夹布胶管相比材料利用率高。 1.1.3.3缠绕胶管： 以各种线材（纤维或金属线）作为骨架层材料，经缠绕而制成的胶管，称为缠绕胶管。 特点：其特点与编织胶管相似，其承压强度高、耐冲击及屈挠性能好。生产效率高。 1.1.3.4针织胶管： 以棉线或其它纤维作为骨架层材料，经针织而制成的胶管，称为针织胶管。 特点：由针织线沿着与轴成一定的角度交织在内管坯上，其交差点比较稀疏，一般都以单层结构组成 1.1.4常用增强层材料 汽车胶管所用的增强层材料分纤维、金属两大类。 1.1.4.1纤维又分为：天然纤维和合成纤维两类 1.1.4.1.1天然纤维：棉、麻、玻璃纤维、石棉纤维 1.1.4.1.2合成纤维：人造丝、维纶、涤纶、锦纶、芳纶、树脂。 1.1.4.2 纺织纤维的单位通常用D或tex 表示： D是纤维的一种单位，称“丹尼尔”，意思是：单位长度的纤维的重量。 Tex也是纤维的一种单位称“特克斯”与D互为倒数，意思是：单位重量的纤维的长度。 例如：1100D 的芳纶纤维是指1000米的芳纶纤维的重量是1100 克，即每米纤维的重量是1.1克； 同样的纤维用特克斯表示则为0.909 tex，即每克重量的纤维的是0.909米 2.汽车胶管常用的橡胶材料 聚合物名称 英文缩写 性能 应用范围 丙烯酸酯橡胶 ACM 有优越的耐矿物油及耐高温氧化性能，耐油性仅次于氟 胶与中高档的丁腈胶相似，在石油系、动植物油中体积 变化很小，拉伸强度，扯断伸长率，硬度的变化较通用 橡胶小。在175℃下可长期使用抗臭氧性、气密性佳； 不耐水，对水蒸气有机酸、无机酸、碱几乎不能抵抗。 用于现代汽车液压传动系统，承受150℃润滑油的冷却 管 乙烯丙烯酸酯橡胶 AEM 改善了丙烯酸酯的低温性能工作温度可以达到‐40℃ ~175℃其它性能同丙烯酸酯橡胶 氯化丁基橡胶 CIIR 氯化聚乙烯橡胶 CM 环氧氯丙烷橡胶 CO 氯丁橡胶 CR 氯丁胶的强伸性与天然胶相似，属自补强性橡胶，有良 好的耐老化性能，优异的耐燃性，耐油性低于丁腈优于 其它通用橡胶，有导电性，耐水性佳，有良好的粘合性；低温性，贮存稳定性差 氯磺化聚乙烯橡胶 CSM 抗臭氧性优异，耐热性可达150℃，耐化学药品，耐候性，低温特点物理性能，耐燃性好，宜在干燥环境中贮
万方数据
万方数据
万方数据
?４?橡胶科技市场２００７年第１４期 界汽车工业发展迅速，市场竞争激烈，汽车生产厂家纷纷想方设法通过最大限度地延长凸轮轴传动同步带的使用寿命来提高汽车发动机的工作性能，目前，世界上几乎所有的汽车生产厂家都在通过使用ＨＮＢＲ同步带来提高汽车的产品质量。实践证明，在一般行驶条件下ＨＮＢＲ同步带的工作寿命可达１０万～１５万ｋｍ。 现代的汽车对同步带的要求是：使用寿命达２５万～３０万ｋｍ；使用温度一３５～１５０℃，瞬时高温可达１７５℃；耐油性≥ＣＲ；１５０℃下台架寿命可达３０００ｈ，而且在提高耐油性能时不牺牲其低温性能，带齿的动态储存模量≥１．４ＭＰａ。要达到如此高的条件，只有采用过氧化物硫化的ＨＮＢＲ／甲基丙烯酸锌复合物与芳纶短纤维补强的复合材料。 汽车同步带由于制造工艺的限制，带的背部一般都是纯橡胶，由于现在汽车同步带在使用时背部需同时带动其它部件如水泵及张紧机构，尤其是直喷式柴油发动机，要求要有很大的张紧力，这样对背部磨损非常大，纯橡胶无法达到要求，如将带的背部做成油布，则可大大提高其背部的耐磨陛。 人字齿同步带类似于人字齿轮，最大的优点是降低噪声，传动能力和使用寿命也大幅提高。这种胶带是固特异上世纪９０年代发明的，对同步带的发展历史具有里程碑意义。该胶带与相同的齿形直齿同步带相比，噪声可降低１０～２６ｄＢ，使用寿命提高１２０％，传动能力也大幅提高（或减少带宽）等。已在汽车上试用，使用寿命已超过２１万ｋｍ。 目前汽车发动机正时系统普遍采用多阀门和变阀门技术，这使凸轮轴的脉冲负荷成倍增加，造成发动机振动幅度加大，影响整车的ＮＶＨ性能，也对同步带和其它部件造成损害。为了最大限度降低振动，Ｌｉｎｔｅｎｓ公司发明了非圆齿轮传动技术。即，凸轮段的带轮不是传统纯圆形的，而是椭圆或其它非圆的，这样在运行过程中，可以抵消大部分的振幅，可减少４０％胶带与其部件的作用力，提高其使用寿命和节约燃料消耗。 模块式传动系统是将正时皮带传动系统（包括传动件的带、轮和张紧机构）与发动机前端辅助传动系统（除传动件外还包括驱动发电机、空调、水泵等）集成在一起，用户只需装配即可，以满足现在汽车集约化生产，把复杂的生产过程简单化。３胶管 胶管也是汽车的主要配件之一。汽车胶管与多种介质接触，技术要求和使用条件苛刻，近年来在材料和工艺方面的发展较快。 ３．１燃油胶管 燃油胶管一般由外层、中间层和内层胶复合而成，图１是国外两种燃油胶管的结构。外层胶主要给予胶管结构强度，而阻断层则主要起阻隔燃油渗透的作用。粘合层和外层可以使用多种弹性体，包括氯磺化聚乙烯、丁腈橡胶、丁腈橡胶／ＰＶＣ或氯醚橡胶。阻断层部分通常是要求最高的材料，所以，它也是燃油胶管的关键材料。目前汽车燃油主要为高辛烷值无铅汽油，国内已开始推广乙醇汽油，国外除大量使用乙醇燃油外，还使用甲醇燃油。低丙烯腈含量的ＮＢＲ已不能满足内层胶的要求。目前，国内外内层胶的主流材料为ＦＫＭ。ＦＫＭ具有优良的耐化学药品性能和耐氧化和酸｜生燃油性能，且燃油渗透率极低。 图１两种多层结构燃油胶管的结构 由于ＦＫＭ价格昂贵，为了降低成本，国外一般采用小于０．４ｍｍ厚的薄胶片。其生产工艺是先挤出壁厚大于要求厚度的软管，从口型中挤出后再拉伸到所需的厚度。初始的挤出物一定要有良好的表面光泽及足够的强度，从而可拉伸到规 定的壁厚而不破裂，而且，在整个拉伸过程中还要 万方数据
汽车用的胶管种类 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
我国汽车工业的快速发展给汽车配套产品——胶管带来了发展良机，如果按每辆汽车使用20m胶管计算，2005年仅新增汽车产量对胶管的需求量就在1亿m以上，加上维修用胶管，市场潜力巨大。随着汽车向高速化、高功能化和舒适性等方向发展，以及为使燃油燃烧完全而使用的电喷装置、涡轮增压装置等电器设备或部件的使用；另外，为保护环境，汽车使用无铅汽油，空调用致冷剂以R134a取代R12，汽车发动机舱变窄，温度升高等都给汽车用胶管提出更高的要求, 耐燃油、耐高温、致冷剂渗透率低、寿命长等成为汽车用胶管的发展主流。从胶管内胶层结构来看，耐油、耐热和致冷剂低渗透率胶管越来越多地使用一层树脂和一层橡胶或一层树脂和两层橡胶以及两层不同的橡胶材质，这种结构形式已在燃油胶管、空调胶管、涡轮增压器胶管中得到验证。另外，高性能橡胶也越来越多地被使用，如氟橡胶、丁基橡胶、硅橡胶、氯醇橡胶、氢化丁腈橡胶、氯磺化聚乙烯橡胶、丙烯酸酯橡胶、三元乙丙橡胶等。 1 燃油胶管 随着无铅汽油、电喷装置等在汽车上的使用，燃油胶管的结构与材料发生了很大变化，内胶层发展到用氟橡胶、氯醇橡胶或丙烯酸酯橡胶代替丁腈橡胶。为降低燃油渗透率和进一步改进耐热性，内胶层大多采用复合结构，即由氟橡胶与氯醇橡胶或丙烯酸酯橡胶组成，通过挤出成型。由于氟橡胶价格昂贵，因此氟橡胶层比较薄(0.2-0.7mm)。增强层由玻璃纤维、聚酯纤维或尼龙纤维编织或缠绕而成。外胶层使用氯醇橡
胶、丙烯酸酯橡胶或氯磺化聚乙烯橡胶取代氯丁橡胶。此外，内胶层中也有使用聚酰胺，如德国大陆公司生产的燃油胶管，在内层丁腈橡胶上包覆尼龙6薄膜，可使胶管燃油渗透率达到0.004ml/cm2·24h以下。 国内近两年也研制开发出类似上述结构的燃油胶管，内胶层由氟橡胶和氯醇橡胶组成，外胶层为氯醇橡胶，所不同的是增强层采用了芳酰胺纤维。如河北阔丹一凌云汽车胶管有限公司生产的燃油胶管，其结构和材料与上述胶管类同；宁波丰茂橡胶公司采用无芯制造工艺开发的燃油胶管各项性能指标达到国外同类产品标准的要求。据有关报道，国内生产的汽车用复合燃油胶管已用于桑塔纳、奥迪、捷达、富康、POL0等汽车。 2 空调胶管 空调胶管也是发展较快的汽车用胶管制品，目前有全橡胶、橡胶-树脂复合材料、全树脂空调胶管。由于新型空调致冷剂R134a的应用，空调胶管的结构与材料变化很大。从国际和其他国家标准来看，其结构有橡胶/织物/橡胶、橡胶/钢丝/橡胶、(热塑性塑料)TP/织物/橡胶、橡胶-TP-橡胶/织物/橡胶、TP-橡胶/织物/橡胶、TP-橡胶-TP-橡胶/织物/橡胶。目前采用最多的是橡胶-树脂复合结构，即内胶层由一层树脂和一层橡胶组成，这种结构被认为是适应新型汽车空调致冷剂R134a的最佳选择。例如，德国凤凰公司开发的汽车用空调胶管，内胶层由聚酰胺和三元乙丙橡胶组成，聚酰胺内衬层很薄，增强层为聚酯纤维，外胶层使用三元乙丙橡胶。据称，这种空调胶管具有渗透低、耐高温等优点，可在-40-140℃的环境下使用，甚至可用于160℃的高温环境下。日本横滨橡胶
****汽车集团有限公司企业标准 汽车橡胶件通用技术条件 ****汽车集团有限公司发布
前言 本标准对于汽车座椅总成的技术要求、试验方法做出具体规定。本标准结合本企业的具体情况编制。本标准由****汽车集团有限公司提出。 本标准由****汽车集团有限公司工艺技术部归口。 本标准起草单位：****汽车集团有限公司工艺技术部。 本标准主要起草人：xxx。
汽车橡胶件通用技术条件 1范围 本标准规定了橡胶件的技术要求、试验方法、检验规则、标志、包装、运输、贮存。 本标准适用于系列车型全车橡胶件（以下简称产品）。 2引用规范性文件 下列文件所包含的条文，通过在本标准中引用而构成为本标准的条文。凡注明日期的引用文件，其后续更改或修订的内容不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡未注明日期的引用文件，其最新版本适用于本标准。 GB/T 2941 橡胶试样环境调节和试验的标准温度、湿度及时间 GB/T 9865.1 硫化橡胶或热塑性橡胶样品和试样的制备第一部分：物理试验 GB/T 11206 硫化橡胶老化表面龟裂试验方法 GBT 24141.1内燃机燃油管路用橡胶软管和纯胶管规范 GB/T1690-2006硫化橡胶或热塑性橡胶耐液体试验方法 3 技术要求 3.1 汽车橡胶件臭氧老化的判断标准： 用龟裂变化的严重程度（即龟裂的等级）来表示。龟裂程度以龟裂宽度和龟裂密度分别按表1和 表1所列的等级进行评定，组合后作为结果（取中值）。 龟裂宽度等级划分为0～4级，以试样的有效工作表面出现的最大裂口宽度来区分（可用读数放大镜来测量），按表1进行评定。 注：臭氧浓度可用臭氧分压MPa表示，1×10-8 臭氧浓度相当于1.01MPa的臭氧分压。 橡胶件臭氧实验龟裂密度等级划分为a～c级，以试样的有效工作表面在每厘米（应力方向长度） 内出现裂纹的平均条数（即密度）来区分（可用读数放大镜测量），按表2进行评定。
汽车用橡胶软管的性能检验 作者：发布时间：2009-11-27 08:25:05来源：中国工控网繁体版访问数：11 在汽车中胶管用来传输各种液体和气体，包括燃油，润滑油，制冷剂和水等。胶管安装在汽车中要长期经受行驶条件下的各种环境因素的影响。为了生产和开发出满足实际使用要求的胶管产品，正确评价和检测胶管的使用性能必然 在汽车中胶管用来传输各种液体和气体，包括燃油，润滑油，制冷剂和水等。胶管安装在汽车中要长期经受行驶条件下的各种环境因素的影响。为了生产和开发出满足实际使用要求的胶管产品，正确评价和检测胶管的使用性能必然成为一项十分重要的工作。 一、各类汽车胶管的性能要求 汽车胶管必须具有一定的梃性和柔性，一定的耐高低温、压力、天候、输送液体及机械振动的能力。汽车胶管可分为燃油胶管，空调胶管，制动胶管，冷却管，动力转向管和空气输送管等，不同用途的胶管又有一些不同要求，表1是各类胶管的性能要求和常用的一些检测方法。 二、胶管材料性能的检验方法 常用的胶管的材料性能的试验有拉伸性能，硬度，撕裂强度，粘着强度，耐液体性能，空气老化，压缩永久变形和拉伸永久变形，臭氧老化，低温性能，金属腐蚀性和渗透性等，通常内胶要按耐热性和耐传输液体的能力选择，而外层胶需耐热，耐臭氧及与内胶粘着性能好。这些试验一般用试片进行，主要用作产品的质量控制。由于其硫化条件与胶管实际硫化条件不同，因此对材料的评价常常规定要从胶管上制备试样，而且在进行材料的耐久性评价时，应从经过一定条件下存放或使用后的胶管上裁取试样进行。由于胶管使用条件的特殊性，选用的这些常规物性试验也有不同于其他橡胶制品的地方，如常进行拉伸永久变形测量，作为一种器壁材料常需进行渗透性试验，由于和金属管接头接触需进行金属腐蚀试验等。 胶管多用来输送各种液体，所以耐液体试验是一项重要的材料试验项目，耐液体试验常用商用液体进行，因为它和使用条件接近，但由于波动性大，试验结果可比性差，所以提倡用标准或参考液体进行试验。 常用的标准或参考液体有以下几类： 1）参考燃油：用异辛烷和甲苯配制，甲苯越多，芳香烃含量越高，溶胀效果就越大。常用的C液体的异辛烷和甲苯的配比为50/50，可产生车用高芳香汽油的效果。液体B C D 模拟各类膨胀效果的商用汽油，F为标准柴油，由直链烷烃和甲基萘组成，膨胀效果低于B。有的标准用90/10的3号油/对二甲苯做标准柴油。另外G H I K是四种含醇的燃油（含氧燃油），由不同比例的异辛烷、甲苯、甲醇、乙醇、二异丁烯和水配置而成，德国的FAM-1和FAM-2就是类似的参考燃油。而标准的氧化燃油就是加入叔丁基过氧化氢，过氧化指数
国内外汽车安全法规与 NCAP发展趋势
刘志新 中国汽车技术研究中心
2013.6.20
中国汽车技术研究中心
目录
? 一、国内外汽车安全法规与标准 ? 二、国外NCAP评价技术最新变化与趋势 ? 三、C-NCAP的研究发展动态
一、国内外汽车安全法规与标准
世界三大汽车法规体系：
三大汽车法规体系
美国 FMVSS
欧洲 ECE,EEC
其它国家基本都是参照欧美体系制定
日本 保安基准
一、国内外汽车安全法规与标准
? 美国联邦机动车安全法规（FMVSS)
背景：依据1966年9月9日制定的国家交通及汽车安全法 由NHTSA组织制定。
目的：减少汽车交通事故及减轻事故过程中乘员的伤害程 度。 FMVSS100系列（主动安全）29项 FMVSS 200系列（被动安全）27项
主要内容 FMVSS 300系列（防止火灾）5项 FMVSS 400系列（特殊设备）3项 FMVSS 500系列（低速车辆）1项
一、国内外汽车安全法规与标准
? FMVSS法规的特点
? 法规内容齐全（主动、被动、防火等） ? 法规修订较快，实施灵活 ? 法规与SAE、ASTM、ANSI标准联系密切
一、国内外汽车安全法规与标准
? 欧洲汽车安全法规（ECE/EEC)
联合国欧洲经济委员会制定的汽车法规（ECE） 欧洲经济共同体制定的指令（EEC）
ECE汽车法规（在缔约国中自愿采用） 1958年在日内瓦签订的《关于采用统一条件批准机动车辆 和零部件并互相承认批准的协定书》，ECE共有21个国家 参与，美、日、加、澳观察员身份参与活动
橡胶在汽车上的应用现状 摘要：橡胶简介；简介橡胶的性能以及其分类；简介汽车橡胶制品现如今在汽车中的作用；汽车橡胶今后的发展方向；对提高我国汽车橡胶制品技术水平的建议。 关键字：橡胶；汽车；应用现状 论文主题：橡胶制品在汽车上的应用现状 0.引言 汽车橡胶制品是汽车配件中不可缺少的重要组成元件。按不同类型汽车计算，每辆汽车上需要安装大约有100－200多种橡胶制品，要使用约200－500多个橡胶配件。除轮胎外，因不同规格汽车而异，耗用橡胶材料大约为15－60公斤。一辆汽车安装的橡胶制品（不计轮胎）约占汽车总成本的6％左右。汽车工业用非轮胎类橡胶制品品种超过1000种，约有8000多种规格。据统计，汽车行业占用了全球每年消耗橡胶生胶量的70％以上，其中轮胎占用60％，汽车橡胶制品配件占用40％。 高速、安全、舒适、节能和环保是当代汽车追求的目标。随着汽车技术现代化的发展，对汽车橡胶制品的要求也日趋严格和苛刻，不但要求具有各种特殊性能的橡胶材料满足汽车新的技术要求，而且还要求橡胶材料具有更高的物理机械性能，如耐老化，耐高温、耐低温，耐新型燃油以及优异的动态疲劳性能，耐久的使用寿命等。事实上，现代化的汽车每一项高性能都要依赖橡胶制品的技术进步提供保障，汽车橡胶制品的性能和质量，对提高汽车整车质量水平起着极为关键的作用。这里应当值得指出，虽然橡胶制品在各种各样的机械设备中扮演的角色永远是配件，但橡胶配件却时刻左右着主机的技术进步和技术水平。因此，可以说汽车橡胶制品的技术进步和质量水平基本上能反映汽车整车的技术水平。 1.橡胶的简介 橡胶：具有可逆形变的高弹性聚合物材料。在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状。橡胶属于完全无定型聚合物，它的玻璃化转变温度低，分子量往往很大，大于几十万。 天然橡胶就是由三叶橡胶树割胶时流出的胶乳经凝固、干燥后而制得。橡胶的分子链可以交联，交联后的橡胶受外力作用发生变形时，具有迅速复原的能力，并具有良好的物理力学性能和化学稳定性。橡胶是橡胶工业的基本原料，广泛用于制造轮胎、胶管、胶带、电缆及其他各种橡胶制品。 2.橡胶的性能以及其分类 （1）它的独特性能就是具有高弹性。对物体加以外力就可使之变形，外力刚一失去，它又恢复原状——这就是弹性变形最明显的表现。橡胶这种极为可贵的高度弹性，是其它任何工程材料所没有的。 （2）有一定的机械强度，有缓和冲击、吸收震动的能力。 （3）耐磨、绝缘、不透水、不透气等优良
中国汽车强制性标准及与国际法规之间的对应关系 从我国汽车强制性标准体系建立之初，在研究分析国际典型汽车技术法规体系和具体内 容的基础上，确立以欧洲的 ECE/EEC 技术法规体系为主要的参考借鉴对象来制定并完善我 国汽车强制性标准体系，多年来，我国汽车强制性标准也一直是沿着这一方向在发展。本文将截止到 2013 年 11 月我国汽车强制性标准体系和项目的最新状态，以及我国标准与所参 照国际汽车技术法规（以ECE/EEC 法规为主，少部分项目参照ISO/IEC国际标准和美国、日本的汽车技术法规制定）对应关系做一详细介绍。 根据国际通行的惯例，世界各国政府都对汽车产品实施安全、环保和节能等方面的法制化管理，专门针对汽车产品建立并实施配套、完善的法律和技术法规体系。这是因为汽车产品不同于国民经济中的其它产品，它在给社会带来巨大进步和效益的同时，存在着巨大的安全隐患，还可能严重污染大气环境，浪费不可再生的能源，给当代人及其后代子孙的生存和发展构成一定的威胁，这不仅涉及汽车产品的使用，汽车产品的设计与制造更是与之息息相关。因此汽车工业已不仅仅涉及一个产业的利益问题，而直接涉及整个社会的利益，汽车产品的设计制造已不仅是人与自然、人与劳动工具、人与劳动对象的关系，而已转化为人与人、人与社会的关系，需要用专门的法律、法规来进行制约和规范。因此各国政府从维护整个社会和公众的利益出发，将汽车产品的设计与制造单独纳入法制化的管理体系中，对汽车产品的设计和制造专门立法，授权各自国家主管运输和工业的政府部门作为汽车安全、环保和节能的主管部门，制定汽车技术法规，并按照汽车技术法规，对汽车产品实施法制化管理制度， 即以欧洲为代表的汽车产品型式批准制度和以美国、加拿大为代表的汽车产品自我认证制 度，实现政府对汽车产品在安全、环保和节能方面的有效控制。 我国从 1988 年开始，按照标准化法的有关规定，参照国际通行的惯例，将汽车标准在 属性上划分为强制性标准和推荐性标准，将涉及汽车安全、环保和节能领域的标准划归为汽 车强制性标准，通过建立并不断完善汽车强制性标准体系，确保我国政府对汽车安全、环保和节能方面的性能实施有效的管理和控制，并不断提升其水准。 从我国汽车强制性标准体系建立之初，在研究分析国际典型汽车技术法规体系和具体内 容的基础上，确立以欧洲的ECE/EEC技术法规体系为主要的参考借鉴对象来制定并完善我 国汽车强制性标准体系，多年来，我国汽车强制性标准也一直是沿着这一方向在发展。本文将截止到2013 年 11 月我国汽车强制性标准体系和项目的最新状态，以及我国标准与所参 照国际汽车技术法规（以ECE/EEC法规为主，少部分项目参照ISO/IEC 国际标准和美国、日本的汽车技术法规制定）对应关系做一详细介绍。 1.我国汽车主动安全强制性标准以及与国际典型技术法规的关系 截止到 2013 年 11 月，我国汽车主动安全强制性标准体系已日趋完善，已制定发布的 汽车主动安全强制性标准（包括按照国际惯例所划分的汽车一般性安全项目）共计52项（包 括已经报批，即将发布的标准 2 项），表 1 列出了我国汽车主动安全强制性标准体系以及与国 际汽车技术法规关系。 表 1我国汽车主动安全强制性标准体系以及与国际汽车技术法规关系 序标准编号标准名称与国际汽车技术法规的参照对应关系
1 汽车用异型胶管新工艺及特点 原胶管生产设备工艺复杂、工序多。人为因素影响大。精确度不高。而新生产线生产工艺全部由微机控制，胶管内、外胶挤出机的工艺参数全部自控，减少人为因素影响，产品质量均一。外胶挤出采用负压挤出，提高了内、外胶的粘合力。内管挤出后，由激光测径仪测径。增强层采用针织结构，自动按要求裁断，硫化采用抽真空工艺。生产工艺如下：混炼胶制备→物理性能测试→热炼→内管挤出→冷却→织物编制→外胶挤出→冷却→打印标识→裁断→硫化→清洗→切头→检验→包装人库 由于采用同步联动生产，冷喂料挤出，比原工艺减少了混炼胶热炼、内管停放、穿棒、涂胶浆、脱棒等繁杂的手工操作。因而。与原工艺相比，有如下优点： (1)胶管质量高。由微机控制挤出机各部位温度、冷却温度，精确度高，胶管内、外胶厚度均匀性稳定，内外层胶粘合性好。 (2)生产联动化，效率高。由原来10人减少为3人，挤出速度提高到(6～10)m／min。 (3)自动化程度高，操作简单。由原来的手工经验操作，变为微机控制。 (4)生产安全。一个局部出现故障，自动停车。 2 汽车用异型胶管的种类 该汽车用异型胶管主要为发动机系统用胶管。 由于发动机设计结构紧凑，空间小，需要将不同胶管根据不同车型来设计为不同弯度。不同直径。不同长度，以避开其他固定件的弯管。发动机系统主要弯管有燃料油胶管、散热器胶管、加热器胶管、油冷却胶管、空气滤清器胶管等。直径由8 mm至50 mm。 3 汽车用异型胶管的材料选择及配方设计 由于汽车用异型胶管对性能要求的多样性。用于制造胶管的橡胶品种越来越多，并要求不断用新材料以满足高性能的要求。在选择材料时。不仅需要考虑满足使用性能的技术条件，还要考虑它的加工性能及成本。安装在发动机或散热器附近的汽车用异型胶管，在汽车发动之后，胶管温度上升，在高温条件下。使胶管的耐油、耐热性下降，并促进胶管的老化，降低使用寿命。现代汽车对胶管提出了新的要求，这主要是发动机温度的提高，高芳烃无铅燃
国外汽车用胶管工艺新进展 -------------------------------------------------------------------------------- (2007-10-30 15:55:16) 1811人次浏览 在汽车用胶管中，许多通用橡胶已不能适应不断提高的性能和环保要求，一些特种橡胶如硅橡胶、氟橡胶、乙烯-乙酸乙酯共聚物、氢化丁腈橡胶等愈来愈多地被采用；具有防渗透性的热塑性塑料作为一种额外层加入胶管结构中；芳酰胺纤维也开始应用于汽车用胶管中。 目前，汽车燃油胶管所面临的难题已不仅仅是酸性汽油对丁腈橡胶的腐蚀作用，而主要是空气污染和大气臭氧层破坏的问题。当前，全球有141个国家和地区签署了《京都议定书》，各国也相继制定了一系列汽车污染物排放标准及法规。这些法规实施，要求汽车制造厂对汽车的各个系统进行相应的改进，从而迫使胶管生产厂开发更先进的结构和工艺以适应汽车制造新的要求。 生物柴油胶管 欧盟一致同意支持使用生物燃料，其战略目标是到2020年普通燃料的20%将由生物燃料取代，以便减少二氧化碳(CO2)的排放及对石油燃料的依赖。美国也提倡采用生物燃料，并已经制定了提高车用可再生燃料的标准。目前所使用的生物燃料主要是E85生物柴油，由85%乙醇与15%汽油混合而成，其降解产物对橡胶材料有很强的腐蚀作用。 因此，除了耐高温性能之外，燃油胶管还需具有良好的耐燃油渗透性能。燃油胶管所使用的橡胶材料主要是氯醇橡胶（ECO）、丙烯酸酯橡胶（ACM）和氢化丁腈橡胶（HNBR），这些橡胶可耐150℃温度，正取代丁腈橡胶（NBR）（内胶层）和氯丁橡胶（CR）（外胶层）。最近，瑞翁公司开发出一种丙烯酸橡胶NiPOl AR，可耐175℃高温。此外，氟橡胶已广泛应用于汽车燃油胶管，但由于价格昂贵，氟橡胶只作为很薄的内衬，一般为0.2～0.7mm，通过共挤出或其他方法附加到燃油胶管的内胶层内侧上。 杜邦公司开发出了新的“先进聚合物结构”（APA）工艺，生产一种过氧化物硫化（亦称加成硫化）的特种氟橡胶，可用于汽车生物柴油胶管和涡轮增压器胶管。达因昂（Dyneon）公司也开发了一种生产过氧化物硫化氟橡胶的新工艺，其耐生物柴油性能优于普通氟橡胶。达纳和尼塔-摩尔公司采用聚萘二甲酸乙二醇酯（PEN）生产燃油箱内和燃油输送系统用软管，这是一种多层结构软管，由尼龙12内衬层和粘合层、PEN中间层和粘合层及尼龙12外覆层构成，在渗透性、静电放电、重量和成本方面都优于氟橡胶多层软管。 涡轮增压器用胶管 近年来，涡轮增压柴油汽车的数量在不断增加。2003年欧洲装配涡轮增压器的柴油机占柴油机总量的12%，预计到2008年将增至60%。涡轮增压发动机是利用废气驱动气泵，压缩环境空气进入气缸，使燃油充分燃烧，提高发动机的输出功率。空气在压缩机与发动机之间需要冷却，以增加空气中氧气的含量。高温侧压缩空气的温度高达210℃（峰值为230℃），即使冷却器外侧的温度也有160℃（峰值为180℃），对胶管提出了更高的应用要求。 涡轮增压器胶管由内衬层、防渗透层、内胶层、增强层和外胶层构成。高温侧胶管的内衬层一般使用氟橡胶或氟硅橡胶，外胶层使用硅橡胶，增强层则开始使用芳酰胺纤维。有些汽车的涡轮增压器胶管使用了乙烯-乙酸乙酯共聚物，该共聚物能耐180℃，而硅橡胶则能耐250℃，阿文公司（Avon）开发的一种新材料可耐230℃，填补了二者之间的中间温度。 空调系统用胶管 欧洲关于氢氟碳排放的环保法规将于2008年生效，该法规要求从2011年起汽车制造厂将依
汽车用橡胶软管的性能检验橡胶软管https://www.doczj.com/doc/17976791.html, 汽车用橡胶软管的性能检验 在汽车中胶管用来传输各种液体和气体，包括燃油，润滑油，制冷剂和水等。胶管安装在汽车中要长期经受行驶条件下的各种环境因素的影响。为了生产和开发出满足实际使用要求的胶管产品，正确评价和检测胶管的使用性能必然成为一项十分重要的工作。 一、各类汽车胶管的性能要求 汽车胶管必须具有一定的梃性和柔性，一定的耐高低温、压力、天候、输送液体及机械振动的能力。汽车胶管可分为燃油胶管，空调胶管，制动胶管，冷却管，动力转向管和空气输送管等，不同用途的胶管又有一些不同要求，表1是各类胶管的性能要求和常用的一些检测方法。 胶管 类型 标准号 主要检测项目 制动管 ISO3996 GB/T7127 液压试验缩颈试验容积膨胀试验爆破压力试验制动液相溶试验曲挠疲劳试验拔脱试验吸水试验低温弯曲试验动态臭氧试验高温脉冲试验盐雾试验 冷却管 HG/T2491（WSE-M96D34） 粘合强度爆破压力外径变化脆性温度臭氧老化热老化（耐冷却液充冷却液老化后的爆破压力弯曲试验低温柔性压缩永久变形脉冲强度电化学腐蚀） 空调管 ISO8066 GB/T20025 制冷剂泄漏和渗透试验老化试验低温曲挠试验真空试验静压长度变化试验爆破压力R 134a抽出试验耐R134a试验耐臭氧清洁度脉冲试验湿气进入试验整体密封性压变
燃油管 ISO4639 GB/T10542 HG/T3665 HG/T3666 耐液体（C液体含氧燃油氧化燃油3号油）气密性爆破压力粘着强度C液体抽出后臭氧试验低温曲挠清洁度和萃取物燃油渗透真空试验胶管拉伸永久变形和撕裂含氧燃油长期循环试验耐燃性加速老化铜片沉积 动力转 向管 ISO11425 脉冲试验爆破压力液压长度变化试验低温曲挠粘合强度耐臭氧容积膨胀清洁度接头腐蚀耐液性振动疲劳 二、胶管材料性能的检验方法 常用的胶管的材料性能的试验有拉伸性能，硬度，撕裂强度，粘着强度，耐液体性能，空气老化，压缩永久变形和拉伸永久变形，臭氧老化，低温性能，金属腐蚀性和渗透性等，通常内胶要按耐热性和耐传输液体的能力选择，而外层胶需耐热，耐臭氧及与内胶粘着性能好。这些试验一般用试片进行，主要用作产品的质量控制。由于其硫化条件与胶管实际硫化条件不同，因此对材料的评价常常规定要从胶管上制备试样，而且在进行材料的耐久性评价时，应从经过一定条件下存放或使用后的胶管上裁取试样进行。由于胶管使用条件的特殊性，选用的这些常规物性试验也有不同于其他橡胶制品的地方，如常进行拉伸永久变形测量，作为一种器壁材料常需进行渗透性试验，由于和金属管接头接触需进行金属腐蚀试验等。 胶管多用来输送各种液体，所以耐液体试验是一项重要的材料试验项目，耐液体试验常用商用液体进行，因为它和使用条件接近，但由于波动性大，试验结果可比性差，所以提倡用标准或参考液体进行试验。 常用的标准或参考液体有以下几类： 1）参考燃油：用异辛烷和甲苯配制，甲苯越多，芳香烃含量越高，溶胀效果就越大。常用的C液体的异辛烷和甲苯的配比为50/50，可产生车用高芳香汽油的效果。液体B C D 模拟各类膨胀效果的商用汽油，F为标准柴油，由直链烷烃和甲基萘组成，膨胀效果低于B。有的标准用90/10的3号油/对二甲苯做标准柴油。另外G H I K是四种含醇的燃油（含氧

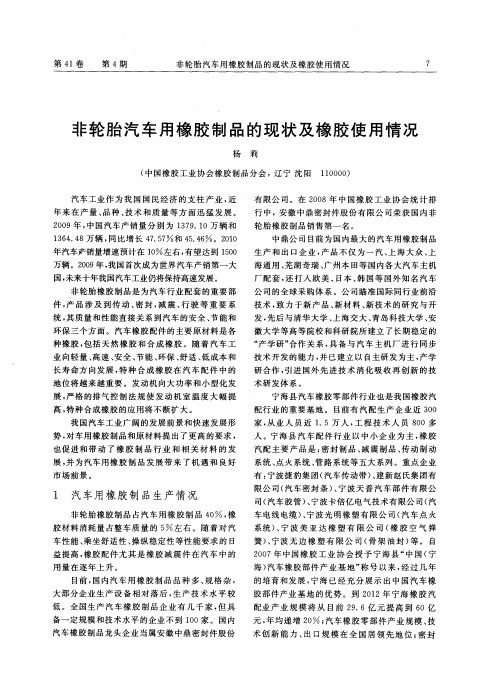

我国汽车橡胶制品现状及发展趋势 杨莉 汽车橡胶制品涉及到密封、传动、装饰、减振、行走等重要部件，是为汽车行业配套的重要部件，其产品质量和性能直接关系到汽车的安全、节能和环保三个方面。随着汽车工业向轻量、高速、安全、节能、环保、舒适、低成本和长寿命方向发展，特种合成橡胶在汽车配件中的地位将越来越重要。发动机向大功率和小型化发展，严格的排气控制法规使发动机室温度大幅提高．特种合成橡胶的应用将不断扩大。 我国汽车工业广阔的发展前景和快速发展形势，对车用橡胶制品和原材料提出了更高的要求，也促进和带动了橡胶制品行业和相关材料的发展，并为汽车用橡胶制品发展带来了机遇和良好市场前景。 一、近两年我国汽车橡胶制品发展概况 2008年．中国汽车产销量分别为934．51万辆和938．05万 辆。2009年，中国汽车产销量分别为1379．10万辆和1364．48 万辆，同比增长47．57％和45．46％。2010年汽车产销量增速在 10％左右．预计有望达到1500万辆。 汽车用橡胶制品中轮胎占60％，其它橡胶制品占40％。除轮 胎外，一辆汽车通常需要配100-200种、200-500个橡胶配件，重量超过50公斤。橡胶材料消耗量占整车质量的5％左右，橡胶配件的成本约占整车成本的6％。随着对汽车性能、乘坐舒适性、操纵稳定性等性能要求的日益提高，橡胶配件尤其是橡胶减振件在汽车中的用量在逐年上升。 1．国内橡胶制动元件主要生产厂家与分析 我国生产橡胶制动元件的企业有600多家．专业为轿车配套的企业有40家以上，其中橡胶制动 元件销售额排名前十位的企业，合计供应量占据国内轿车配套市场总需求量的45％。 (1)生产商集中度高 国内生产橡胶制动元件的主要企业有：安徽中鼎密封件股份有限公司、宁海建新橡塑有限公司、上海恒升汽车零部件有限公司、十堰东森汽车密封件有限公司、东海橡塑(天津)有限公司、宁海县新华橡塑有限公司、贵阳精艺橡胶配件厂、宁波丰茂远东橡胶有限公司等企业，它们的销售额占据国内轿车配套市场总需求量的40％左右。
第38卷第12期2011年12月世界橡胶工业World Rubber Industry Vol．38No．12：36 44 Dec．2011 檨檨檨檨檨檨檨檨殎殎 殎 殎 综述汽车胶管的生产技术与市场 郝 伟1，梁西正2 ，王 楠3，王维相 4（1．河北宇通特种胶管有限公司河北，德州253000；2．平顶山矿益胶管制品有限责任公司河南，平顶山467013；3．中国刑警学院辽宁，沈阳100035； 4．中橡集团沈阳橡胶研究设计院辽宁，沈阳110021） 摘要： 为中国汽车制造业配套的软管行业受到了人们的关注。近年来，国外不少汽车用软管企 业纷纷进入中国市场，采取独资、合资形式建厂，生产汽车用的各类软管，试图以其技术和设备的优势占领这一市场。而国内现有的汽车软管企业根据市场需求，在引进国外先进的生产技术、设备的同时， 也在积极地开展技术创新和设备改造，使汽车软管的总体制造水平和产品质量有了稳定的提高，研发和生产出一批技术含量高的中高端软管产品，满足了国内汽车行业的需求。中国制造的供汽车用的各类软管产品已出口到国外。文中全面介绍了汽车胶管的生产技术与市场情况。 关键词： 胶管；汽车；橡胶 中图分类号：TQ 336．3 文献标识码：B 文章编号：1671-8232（2011）12-0036-09作者简介：郝 伟（1963-），男，青岛科技大学橡胶工艺专业本 科毕业，从事钢丝编织、缠绕胶管技术开发工作，现任河北宇通特种胶管有限公司总工程师。 汽车工业是我国国民经济的支柱产业之一。近年来，我国汽车制造业的迅速壮大极大地促进了国民经济的发展、兴旺与繁荣。我国汽车工业的迅猛发展为汽车软管行业带来了前所未有的发展机遇和挑战。 1 国内主要汽车软管企业概况 目前，我国生产汽车用软管企业已经超过100家。但是，具有一定规模的软管生产企业只有50家左右。在这些企业中有国有企业、合资企业、独资企业和股份制企业以及民营企业。我国主要汽车软管生产企业及产品参见表1。 2 国际大型橡胶制品公司进军中 国市场 国内汽车软管行业通常认为，汽车软管是低利润的行业。在欧洲或北美，生产汽车软管的成本很高，加之生产汽车软管的企业又多，行业内竞争过于激烈，所以他们把目光投向了中 国市场。当今，中国汽车产量已达到870万辆，这正是那些跨国公司进入中国市场的大好时 机。 （1）德国Rubber Moulder （Sacred ）汽配跨国公司主要生产汽车胶管、密封件，主要的客户是德国汽车厂和法国的Citroen ，计划在中国湖北生产汽车软管。 （2）ContiTech Schlauch ，德国专业胶管跨国公司，生产各类工业、汽车胶管，客户遍布欧 洲和北美， 已经和天津大港朋翔、长春橡胶制品厂及无锡橡胶厂洽谈合资业务。（3）Phoenix ，德国专业胶管跨国公司，主要生产工业、汽车胶管，产能排名欧洲第二。（4）Trelleborg ，德国汽配及胶管跨国公司，生产规模与Phoenix 相当，拟进入亚洲，特别对中国市场颇感兴趣。 （5）Avon Rubber ，英国橡胶制品跨国公司，主要生产胶管、密封件、减震制品，正在实施开发中国市场。 （6）BTR ，英中橡胶制品跨国公司，主要生产胶管、密封件、减震件，客户遍布欧洲和亚洲，在中国与中策集团合资，产能6000万件。 （7）Codan ，丹麦专用胶管跨国公司，生产
我国汽车工业的快速发展给汽车配套产品——胶管带来了发展良机，如果按每辆汽车使用20m胶管计算，2005年仅新增汽车产量对胶管的需求量就在1亿m以上，加上维修用胶管，市场潜力巨大。随着汽车向高速化、高功能化和舒适性等方向发展，以及为使燃油燃烧完全而使用的电喷装置、涡轮增压装置等电器设备或部件的使用；另外，为保护环境，汽车使用无铅汽油，空调用致冷剂以R134a取代R12，汽车发动机舱变窄，温度升高等都给汽车用胶管提出更高的要求, 耐燃油、耐高温、致冷剂渗透率低、寿命长等成为汽车用胶管的发展主流。从胶管内胶层结构来看，耐油、耐热和致冷剂低渗透率胶管越来越多地使用一层树脂和一层橡胶或一层树脂和两层橡胶以及两层不同的橡胶材质，这种结构形式已在燃油胶管、空调胶管、涡轮增压器胶管中得到验证。另外，高性能橡胶也越来越多地被使用，如氟橡胶、丁基橡胶、硅橡胶、氯醇橡胶、氢化丁腈橡胶、氯磺化聚乙烯橡胶、丙烯酸酯橡胶、三元乙丙橡胶等。 1燃油胶管 随着无铅汽油、电喷装置等在汽车上的使用，燃油胶管的结构与材料发生了很大变化，内胶层发展到用氟橡胶、氯醇橡胶或丙烯酸酯橡胶代替丁腈橡胶。为降低燃油渗透率和进一步改进耐热性，内胶层大多采用复合结构，即由氟橡胶与氯醇橡胶或丙烯酸酯橡胶组成，通过挤出成型。由于氟橡胶价格昂贵，因此氟橡胶层比较薄(0.2-0.7mm)。增强层由玻璃纤维、聚酯纤维或尼龙纤维编织或缠绕而成。外胶层使用氯醇橡胶、丙烯酸酯橡胶或氯磺化聚乙烯橡胶取代氯丁橡胶。此外，内胶层中也有使用聚酰胺，如德国大陆公司生产的燃油胶管，在内层丁腈橡胶上包覆尼龙6薄膜，可使胶管燃油渗透率达到0.004ml/cm2·24h以下。 国内近两年也研制开发出类似上述结构的燃油胶管，内胶层由氟橡胶和氯醇橡胶组成，外胶层为氯醇橡胶，所不同的是增强层采用了芳酰胺纤维。如河北阔丹一凌云汽车胶管有限公司生产的燃油胶管，其结构和材料与上述胶管类同；宁波丰茂橡胶公司采用无芯制造工艺开发的燃油胶管各项性能指标达到国外同类产品标准的要求。据有关报道，国内生产的汽车用复合燃油胶管已用于桑塔纳、奥迪、捷达、富康、POL0等汽车。 2空调胶管 空调胶管也是发展较快的汽车用胶管制品，目前有全橡胶、橡胶-树脂复合材料、全树脂空调胶管。由于新型空调致冷剂R134a的应用，空调胶管的结构与材料变化很大。从国际和其他国家标准来看，其结构有橡胶/织物/橡胶、橡胶/钢丝/橡胶、(热塑性塑料)TP/织物/橡胶、橡胶-TP-橡胶/织物/橡胶、TP-橡胶/织物/橡胶、TP-橡胶-TP-橡胶/织物/橡胶。目前采用最多的是橡胶-树脂复合结构，即内胶层由一层树脂和一层橡胶组成，这种结构被认为是适应新型汽车空调致冷剂R134a的最佳选择。例如，德国凤凰公司开发的汽车用空调胶管，内胶层由聚酰胺和三元乙丙橡胶组成，聚酰胺内衬层很薄，增强层为聚酯纤维，外胶层使用三元乙丙橡胶。据称，这种空调胶管具有渗透低、耐高温等优点，可在-40-140℃的环境下使用，甚至可用于160℃的高温环境下。日本横滨橡胶公司开发的汽车用空调胶管，内胶层采用了两层橡胶和一层树脂薄膜，树脂薄膜缠绕在两层橡胶之间，起防渗透作用；橡胶层的材料为氯化丁基橡胶，树脂层为尼龙6；内胶层中两层的厚度均为0.8mm，尼龙树脂层为0.04mm。增强层以聚酯纤维编织而成，外胶层厚度为2mm，挤出包覆。 近两年，我国汽车用空调胶管发展很快，生产空调胶管的企业主要有南京7425厂、大陆大洋公司、大陆上海流体有限公司、青岛固特异公司、吉化公司橡塑制品厂、广州天河胶管制品有限公司等，其中南京7425厂是国内较大的空调胶管生产企业，近年经过对引进的意大利空调胶管生产线进行改造，R134a空调胶管的年生产能力达到100万m。在空调胶管生产企业中合资和独资企业占有较大比例，而且有不断增多之势。
汽车行业橡胶制品可靠性测试 在汽车系统中胶管用来传输各种液体和气体，包括燃油，润滑油，制冷剂和水等。胶管安装在汽车中要长期经受行驶条件下的各种环境因素的影响。为了生产和开发出满足实际使用要求的胶管产品，正确评价和检测胶管的使用性能必然成为一项十分重要的工作。 一、各类汽车胶管的性能要求 汽车胶管必须具有一定的梃性和柔性，一定的耐高低温、压力、天候、输送液体及机械振动的能力。汽车胶管可分为燃油胶管，空调胶管，制动胶管，冷却管，动力转向管和空气输送管等，不同用途的胶管又有一些不同要求，表1是各类胶管的性能要求和常用的一些检测方法。 胶管类型标准号主要检测项目 制动管ISO3996GB/T7127 液压试验缩颈试验容积膨胀试验爆破压力试验制动液相溶试验曲挠疲劳试验拔脱试验吸水试验低温弯曲试验动态臭氧试验高温脉冲试验盐雾试验 冷却管HG/T2491(WSE-M96D34) 粘合强度爆破压力外径变化脆性温度臭氧老化热老化(耐冷却液充冷却液老化后的爆破压力弯曲试验低温柔性压缩永久变形脉冲强度电化学腐蚀) 空调管ISO8066GB/T20025 制冷剂泄漏和渗透试验老化试验低温曲挠试验真空试验静压长度变化试验爆破压力R134a抽出试验耐R134a试验耐臭氧清洁度脉冲试验湿气进入试验整体密封性压变 燃油管ISO4639GB/T10542HG/T3665HG/T3666 耐液体(C液体含氧燃油氧化燃油3号油)气密性爆破压力粘着强度C液体抽出后臭氧试验低温曲挠清洁度和萃取物燃油渗透真空试验胶管拉伸永久变形和撕裂含氧燃油长期循环试验耐燃性加速老化铜片沉积 动力转向管ISO11425 脉冲试验爆破压力液压长度变化试验低温曲挠粘合强度耐臭氧容积膨胀清洁度接头腐蚀耐液性振动疲劳 二、胶管材料性能的检验方法 常用的胶管的材料性能的试验有拉伸性能，硬度，撕裂强度，粘着强度，耐液体性能，空气老化，压缩永久变形和拉伸永久变形，臭氧老化，低温性能，金属腐蚀性和渗透性等，通常内胶要按耐热性和耐传输液体的能力选择，而外层胶需耐热，耐臭氧及与内胶粘着性能好。这些试验一般用试片进行，主要用作产品的质量控制。由于其硫化条件与胶管实际硫化条件不同，因此对材料的评价常常规定要从胶管上制备试样，而且在进行材料的耐久性评价时，应从经过一定条件下存放或使用后的胶管上裁取试样进行。由于胶管使用条件的特殊性，选用的这些常规物性试验也有不同于其他橡胶制品的地方，如常进行拉伸永久变形测量，作为一种器壁材料常需进行渗透性试验，由于和金属管接头接触需进行金属腐蚀试验等。 胶管多用来输送各种液体，所以耐液体试验是一项重要的材料试验项目，耐液体试验常用商用液体进行，因为它和使用条件接近，但由于波动性大，试验结果可比性差，所以提倡用标准或参考液体进行试验。 常用的标准或参考液体有以下几类： 1)参考燃油：用异辛烷和甲苯配制，甲苯越多，芳香烃含量越高，溶胀效果就越大。常用的C液体的异辛烷和甲苯的配比为50/50，可产生车用高芳香汽油的效果。液体B C D 模拟各类膨胀效果的商用汽油，F为标准柴油，由直链烷烃和甲基萘组成，膨胀效果低于B。有的标准用90/10的3号油/对二甲苯做标准柴油。另外G H I K是四种含醇的燃油(含氧燃油)，由不同比例的异辛烷、甲苯、甲醇、乙醇、二异丁烯和水配置而成，德国的FAM-1和FAM-2就是类似的参考燃油。而标准的氧化燃油就是加入叔丁基过氧化氢，过氧化指数为90的参考燃油。
