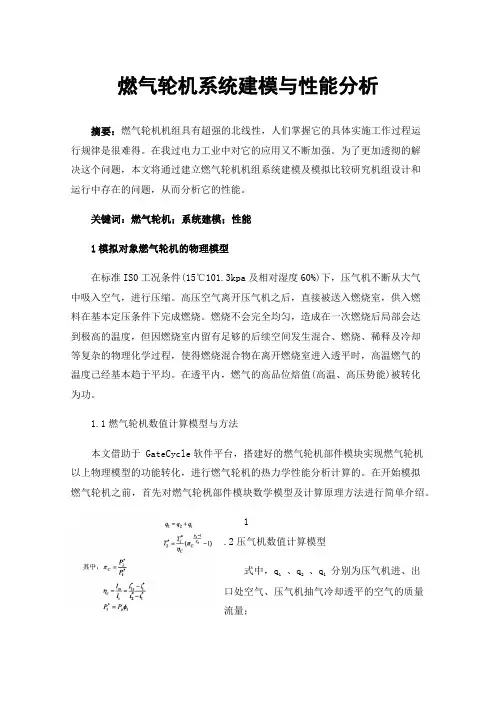

燃气轮机系统建模与性能分析
摘要：燃气轮机机组具有超强的北线性，人们掌握它的具体实施工作过程运行
规律是很难得。在我过电力工业中对它的应用又不断加强。为了更加透彻的解决
这个问题，本文将通过建立燃气轮机机组系统建模及模拟比较研究机组设计和运
行中存在的问题，从而分析它的性能。
关键词：燃气轮机；系统建模；性能
1模拟对象燃气轮机的物理模型
在标准IS0工况条件(15℃101.3kpa及相对湿度60%)下，压气机不断从大气中
吸入空气，进行压缩。高压空气离开压气机之后，直接被送入燃烧室，供入燃料
在基本定压条件下完成燃烧。燃烧不会完全均匀，造成在一次燃烧后局部会达到
极高的温度，但因燃烧室内留有足够的后续空间发生混合、燃烧、稀释及冷却等
复杂的物理化学过程，使得燃烧混合物在离开燃烧室进入透平时，高温燃气的温
度己经基本趋于平均。在透平内，燃气的高品位焙值(高温、高压势能)被转化为功。
1.1燃气轮机数值计算模型与方法
本文借助于 GateCycle软件平台，搭建好的燃气轮机部件模块实现燃气轮机以上物理模型的功能转化，进行燃气轮机的热力学性能分析计算的。在开始模拟燃
气轮机之前，首先对燃气轮杋部件模块数学模型及计算原理方法进行简单介绍。1.2压气机数值计算模型
式中，q1 、q2 、ql 分别为压气机进、出口处空气、压气机抽气冷却透平的
空气的质量流量；
T1*、 p1* 分别为压气机进出口处空气的温度、压力；
T2*、 p2* 分别为压气机出口处空气的温度、压力
ηc、πc分别为压气机绝热压缩效率，压气机压比
γa为空气的绝热指数；ρa为大气温度；?1为压气机进气压力损失系数
ιcs、ιc分别为等只压缩比功和实际压缩比功
i*2s、i*2、i*1分别为等只压缩过程中压气机出口处空气的比焓，实际压缩过程中压气机出日处空气的比烩和压气机进日处空气的比焓；
当压气机在非设计工况下工作时，一般计算方法是将压气机性能简单处理编制成
数表，通过插值公式求得计算压气机的参数，即在压气机性能曲线上引入多条与
喘振边界平行的趋势线，这样可以把压比，流量，效率均视为平行于喘振边界的
等趋势线和转速的函数。本文采用了同样的计算方法，在计算燃气轮机变工况性
能过程中引入无实际物理涵义的无量纲参变量CMV（compressor map variable），仅相当于引入的平行于压气机喘振边界的趋势线，压气机的质量流量、压力和效
率计算是通过上下游回馈的热力计算结果，插值寻找能够使得上下游热力参数
（压力，温度，输出功率，转速，流量）计算收敛的工作点，即压气机的变工况
工作点。
1.3燃烧室数值计算模型
其中
式中：
α为过量空气系数：
L0为燃料的理论空气量：
