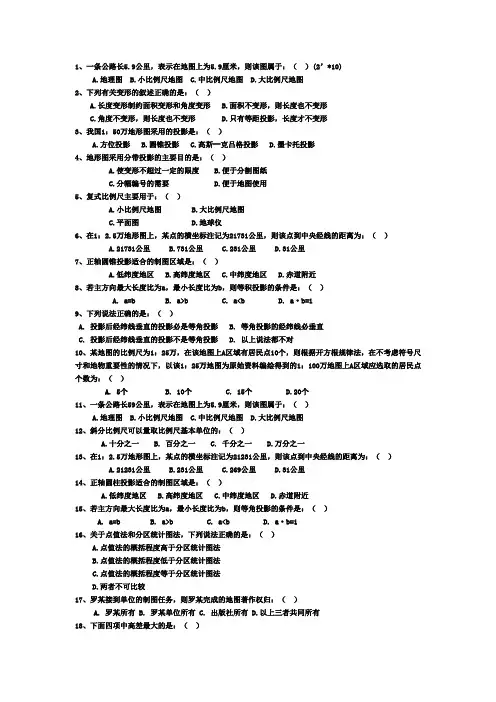

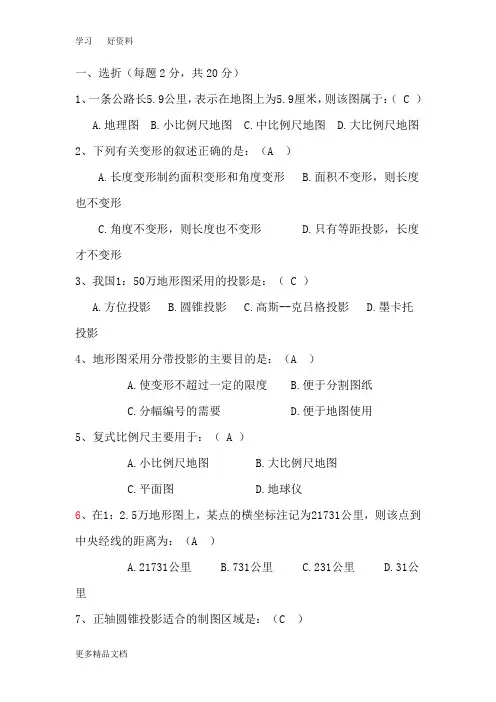

1、一条公路长5.9公里，表示在地图上为5.9厘米，则该图属于：（）(2’*10)
A.地理图
B.小比例尺地图
C.中比例尺地图
D.大比例尺地图
2、下列有关变形的叙述正确的是：（）
A.长度变形制约面积变形和角度变形
B.面积不变形，则长度也不变形
C.角度不变形，则长度也不变形
D.只有等距投影，长度才不变形
3、我国1：50万地形图采用的投影是：（）
A.方位投影
B.圆锥投影
C.高斯--克吕格投影
D.墨卡托投影
4、地形图采用分带投影的主要目的是：（）
A.使变形不超过一定的限度
B.便于分割图纸
C.分幅编号的需要
D.便于地图使用
5、复式比例尺主要用于：（）
A.小比例尺地图
B.大比例尺地图
C.平面图
D.地球仪
6、在1：2.5万地形图上，某点的横坐标注记为21731公里，则该点到中央经线的距离为：（）
A.21731公里
B.731公里
C.231公里
D.31公里
7、正轴圆锥投影适合的制图区域是：（）
A.低纬度地区
B.高纬度地区
C.中纬度地区
D.赤道附近
8、若主方向最大长度比为a，最小长度比为b，则等积投影的条件是：（）
A. a=b
B. a>b
C. a D. a·b=1 9、下列说法正确的是：（） A. 投影后经纬线垂直的投影必是等角投影 B. 等角投影的经纬线必垂直 C. 投影后经纬线垂直的投影不是等角投影 D. 以上说法都不对 10、某地图的比例尺为1：25万，在该地图上A区域有居民点10个，则根据开方根规律法，在不考虑符号尺寸和地物重要性的情况下，以该1：25万地图为原始资料编绘得到的1：100万地图上A区域应选取的居民点个数为：（） A. 5个 B. 10个 C. 15个 D.20个 11、一条公路长59公里，表示在地图上为5.9厘米，则该图属于：（） A.地理图 B.小比例尺地图 C.中比例尺地图 D.大比例尺地图 12、斜分比例尺可以量取比例尺基本单位的：（） A.十分之一 B. 百分之一 C. 千分之一 D.万分之一 13、在1：2.5万地形图上，某点的横坐标注记为21231公里，则该点到中央经线的距离为：（） A.21231公里 B.231公里 C.269公里 D.31公里 14、正轴圆柱投影适合的制图区域是：（） A.低纬度地区 B.高纬度地区 C.中纬度地区 D.赤道附近 15、若主方向最大长度比为a，最小长度比为b，则等角投影的条件是：（） A. a=b B. a>b C. a D. a·b=1 16、关于点值法和分区统计图法，下列说法正确的是：（） A.点值法的概括程度高于分区统计图法 B.点值法的概括程度低于分区统计图法 C.点值法的概括程度等于分区统计图法 D.两者不可比较 17、罗某接到单位的制图任务，则罗某完成的地图著作权归：（） A. 罗某所有 B. 罗某单位所有 C. 出版社所有 D.以上三者共同所有 18、下面四项中高差最大的是：（） A.相邻两条计曲线间的高差 B.相邻两条首曲线间的高差 C.相邻两条间曲线间的高差 D.相邻两条助曲线间的高差 19、以下不属于我国基本比例尺的是：（ ） A.1：100万 B.1：50万 C.1：10万 D.1：500 20、关于命名量表和顺序量表，下列说法正确的是：（ ） A.命名量表的等级高于顺序量表 B.命名量表的等级低于顺序量表 C.命名量表的等级等于顺序量表 D.二者的等级不可比较 21、下图所示河流注记的排列方式属于： A.水平排列 B.垂直排列 C.雁行排列 D.屈曲排列 22、下图中的黑色方块易作为一个整体为人感知，这是利用了图形视觉心理效应中的：（ ） A. 相似性 B.临近性 C.闭合性 D.完形性 23、符号的大小L 与其所代表的数值M 间的关系为L aM b =+，a b 、为常数，则该符号属于：（ ） A.绝对比率符号 B.线性比率符号 C.对数比率符号 D.心理比率符号 24、关于质底法和范围法说法正确的是：（ ） A.质底法的图斑可以重叠 B.范围法的图斑可以重叠 C.质底法和范围法的图斑都可以重叠 D.质底法和范围法的图斑都不可以重叠 25、下图等高线注记的配置是错误的，其错误的原因是：（ ） A.注记不能压盖重要地理事物 B.注记与被注记地理事物的关系明确； C.图面注记的密度与被注记地理事物的密度一致 D.以上原因都不是 二、填空（每题2分，共20分） 1、地图投影按变形性质可分为 、 、 三类。其中 投影面积保持不变，但角度变形大。 2、我国最早的制图理论是由裴秀创立的 。 3、等值线分为 和 两种。 4、图解比例尺包括 、 和 三种。 5、地图按内容分为 和 两种。 6、 、 和 构成了地图的数学法则。 7、地图的成图方法包括 、 、 和 四种。 8、编绘成图包括 、 、 和 四步。 9、地图发好按比例关系分 、 和 三种。 10、色彩有 、 和 三属性 11、常用计算机表色系统有 、 和 。 河 流 12、比率符号可以分为、、和四种。 13、普通地图分为和两种，在比例尺相同的情况下的概括程度更高。 14、专题地图按概括程度分为、和三种。 15、印刷是复制的主要手段，包括、、、及五大组成部分。 16、采用平板印刷地图的工艺程序包括：、、、、、与。 17、点值法的布点方式包括和两种。 三、名词解释（每题4分，共20分） 1、地图;答：地图是遵循相应的数学法则，将地球（或星体）上的地理信息，经过科学的概括，并运用符号系统表示在一定载体上的图形，以传递它们的数量和质量在空间和时间上的分布规律和发展变化。 2、地图概括;答：就是采用分类选取、简化、夸张、符号化等科学手段，提取空间数据中主要的、本质的数据。 3、地图符号;答：地图符号是表达地图内容的基本手段，它由形状不同、大小不一、色彩有别的图形和文字组成。地图符号是地图的语言，是一种图形语言。它与文字相比，最大的特点是形象直观、一目了然。 4、视觉变量;答：视觉变量是构成图形符号的基本要素,也称图形要素，在地图符号设计中正是通过这些量的变化来表达地理现象间的差异的。 5、定位符号法;答：定位符号法-点状符号通过准确的图面定位和视觉变量组合，表达了地理数据的质量和数量特征，这种符号配置方式即为定位符号法。 6、分级比率;答：将制图数据按一定的数值间隔分成多个数组等级，并将各等级数组分别概括为具代表性的单一数值，依各数组的代表值按比率确定各等级符号大小，全部制图对象均以相应的等级符号表示。 7、点值法;答：用形状相同、大小与其代表的数值成固定比率的圆点符号表达离散现象分布特征的方法称为点值法。 8、定位图表法;答：是一种将固定地点上某种现象的统计资料用图表形式绘在图上相应地点或其附近，以显示该地点上此种现象的数量特征或在一定周期内数量变化的表示方法。 9、质底法;答：系以不同的底色显示连续而布满整个制图区域某种现象在各地分布的质量差别的一种方法，昔称底色法。 10、分层设色;答：分层设色法是在等高线的基础上根据地图用途、比例尺和区域特征，将等高线划分为不同高程范围的高程带，并以不同的颜色普染，通过色相、色调的差异表示地势高低的方法。 11、普通地图;答：使用相对平衡的详细程度来表示地球表面的植被、水系、地貌、土质、居民点、交通网、境界线等自然地理要素和社会人文要素一般特征的地图。 12、专题地图;答：是把专题现象或普通地图的某些要素在地理底图上显示的特别完备和详细而将其余要素列于次要地位，或不予表示，从而使内容专题化的地图。 13、地图集;答：地图集是围绕特定主题与用途，在地学原理指导下，运用信息论、系统论、区位理论，遵循总体设计原则，经过对各种现象与要素的分析与综合，形成具有一定数量地图的集合体。 四、简答、证明（每题5分，共20分） 1、高斯-克吕格投影与UTM投影的全称是什么？它们有哪些异同？ 答：高斯—克吕格投影全称为等角横切椭圆柱投影，UTM 投影全称为等角横轴割椭圆柱投影。高斯—克吕格投影与UTM 投影的主要区别为：（1）高斯—克吕格投影投影后中央经线保持长度不变，即比例系数为1；UTM 投影椭圆柱割地球于南纬80度、北纬84度两条等高圈，投影后两条割线上没有变形，中央经线上长度比0.9996。（2）两者的分带起点不同，高斯-克吕格投影自0度子午线起每隔经差6度自西向东分带，第1带的中央经度为3°；UTM 投影自西经180°起每隔经差6度自西向东分带，第1带的中央经度为-177°，因此高斯-克吕格投影的第1带是UTM 的第31带。（3）两投影的东伪偏移都是500公里，高斯-克吕格投影北伪偏移为零，UTM 北半球投影北伪偏移为零，南半球则为10000公里。 2、构成图形的视觉变量包括哪几个方面？ 答：视觉变量可划分为基本变量和从属变量两个层次。其中基本视觉变量包括：形状、尺寸、方向、颜色、网纹五个方面。其中，颜色变量的分量为色相、彩度（饱和度）、亮度，网纹的分量为排列、尺寸、样式，而排列又具有不同的方式、顺序、方向和间隔。 3、地图设计的内容是什么？ 答：地图设计是在实施地图编绘作业前的准备阶段中，根据编图目的和用途，搜集和分析评定有关制图资料、确定地图投影和比例尺、研究制图区域地理特征、确定地图内容和表示方法、选择或设计地图符号、确定制图综合原则和编图方法、进行编图试验，最后编写出地图设计书。 4、如何利用罗盘和三北方向进行地图定向？ 答：（1）按真子午线定向：首先使罗盘上的南北线(0°-180°)与地形图上的东（西）图廓线重合，从“三北”方向上查得磁偏角是多少，然后转动地图，使磁针偏角与磁偏角相等，即完成地图定向。 （2）根据磁子午线定向：定向时将罗盘的南北线与磁子午线重合，然后转动地形图，使磁针北端对准度盘“０”分划线，即磁针与磁子午线平行即可地图定向。 （3）根据坐标纵线定向：把罗盘南北线与坐标纵线（方里网纵线）重合，从“三北”方向线上查得磁坐偏角值，然后转动地图，使磁针北端指向磁坐偏角相应的分割值，即完成地图定向。 5、地理底图的作用是什么？ 答：（1）建立专题地图的控制基础和骨架。（2）为专题内容定向、定位并说明专题内容与地理背景之间的关系，为揭示其分布规律提供参考和依据。（3）可以从地理底图上表示的基础要素及其与专题要素之间的联系，提取和挖掘潜在信息。 6、在数字制图中为什么要联合使用CAD 和GIS ？ 答：GIS 软件半智能化的专题制图模块，使外行也能如地图专家般轻松地实现从数据到图形的可视化，但符号设计能力有限；而CAD 软件强大的辅助设计功能使我们能够获得更加精美的图形，但一切仅仅辅助而已，手工制图所需要的表示法设计、符号大小计算等繁琐的工作不可避免。因此，正确的综合GIS 和CAD 软件，进行互操作，可以取长补短，使地图产生科学价值和艺术美感。 7、简述剖面图的绘制步骤。 答：（1）标定剖面线（2）确定水平比例尺和垂直比例尺，水平比例尺一般与地形图一致，为突出地势陡缓情况，垂直比例尺大5-20倍。（3）在米格纸上首先确定一横向直线MN ，然后把地形图上剖面线和等高线相交的各点，按水平比例尺转绘到MN 上，再从MN 上过这些点作垂线，按规定的垂直比例尺和各点的高程确定出各垂线的相应高度，最后用圆滑曲线连这些点，就得到了剖面线图。（4）沿MN 注明剖面线AB 各段方向，如NW 、SE 等，并在剖面线下边注上水平和垂直比例尺。 8、证明地球上的一微分圆投影后一般为一椭圆。 证明：设o 为球面上一点，以它为圆心的微小圆的半径为1，(),M x y 是微小圆周上一点，圆心曲线方 程为： 221x y += A 位于以经纬线为直角坐标轴X 、Y 的坐标系上，X ’、Y ’为投影后坐标轴，(),A x y ' 是(),A x y 的投影， 令经线长度比为m ，纬线长度比为n ，则: ,y y x x m n x y x y m n ''''==??→== (),x y 为圆上一点，将其代入圆的方程，得： 22 221x y m n ''+= 这是一个椭圆方程，这就证明了椭球体面上的微小圆，投影后为椭圆。 9、地图投影选择的依据有哪些？ 10、等值线有哪些特性？ 五、计算、分析、应用（每题10分，共20分） 1、坡度尺的绘制步骤及使用方法（可画图辅助说明）。 答：坡度尺的绘制步骤如下： （1）将坡角计算公式改写为： 1000h ctg D M α??= 式中：M 为比例尺分母，D 为图上距离，以毫米计，h 为等高距。 （2）查得1,2,,30α=的余切函数值，计算出相应的1230,, ,D D D 值。 （3）绘一条水平直线作为基线，按一定间隔等分，自左至右在各分点依次注出1°、2°… 30°。 （4）过各分点作垂线，依次截取1230,,,D D D 。 （5）将各截取的端点连成平滑曲线，即为量测相邻两条等高线时使用的坡度尺。 （6）自5°起采用相邻六条等高线间的高差（5倍等高距），在相应垂线上依次截取D 值，然后5等分，将相应点连成平滑的曲线，即得量取相邻六条等高线时使用的坡度尺。 答：坡度尺的使用方法为：先用两脚规在图上量两条或六条等高线间的宽度，然后把两脚规移到图廓下方坡度尺上去比量，吻合后读取相应的坡度；若所量坡度不是整数，分数可以估读；当几条等高线间隔大致相等时可一次量取1—5间隔，再将量得的宽度拿到坡度尺上相应的间隔比量，若等高线间隔宽窄不一，说明坡度陡缓不一，则应分别量取。 2、设计航海线路时为什么要结合使用等角航线和大圆航线？该如何结合？（1）答：等角航线是地球表面上与经线相交的相同角度的曲线，或者说地球上两点间的一条等方位线，船只要按等角航线航行，不用改变方位角就能从起点到达终点。等角航线在墨卡托投影图上表现为直线，因此，航行时，在墨卡托投影图上只要将出发地和目的地连一直线，用量角器测出直线与经线的夹角，船上的航海罗盘按照这个角度指示船只航行，就能达到目的地，这极大地方便了船只的航行。但等角航线不是地球上两点间的最短距离。 地球上两点间的最短距离是通过两点的大圆弧，又称大圆航线。大圆航线与各经线的夹角是不等的，因此它在墨卡托投影图上为曲线，不方便航行。 远航时，沿着等角航线，走的是一条较远路线，不太经济，但船只不必时常改变方向；大圆航线是一条最近的路线，但船只航行时要不断改变方向。 （2）答：实际远洋航行时，一般把大圆航线展绘到墨卡托投影的海图上，然后把大圆航线分成几段，每 一段连成直线，就是等角航线。船只航行时，总的情况来说，大致是沿大圆航线航行。因而走的是一条较近路线，就每一段来说，走的又是等角航线，不用随时改变航向，从而领航十分方便。 3、影响地图概括的主要因素有哪些？并对每一因素进行简要分析。 答：（1）地图的用途和主题：编制地图的目的与任务不同，需要在图面上反映的空间数据的广度和深度也不同，因此地图的用途是地图概括的主导因素。 （2）比例尺：地图比例尺是决定地图概括数量特征的主要因素。比例尺限定了制图区域的幅面，限制了图上能表示要素的总量，因而也决定了要素数量指标的选取。 （3）制图区域特征：不同区域具有景物各异的地理特征。例如我国江南水网地区，由于河网过密，势必影响其它要素的显示。因此在制图规范中对这些地区需要限定河网密度，一般不表示水井、涵洞。在我国的西北干旱区，河流、井、泉附近成为人们生活和生产的主要基地，对这些地区规定必须表示全部河流、季节河和泉水出露的地点。 （4）制图数据质量：地图概括的过程都是以空间数据为基础的。数据的种类、特点及质量都直接影响地图概括的质量。精度高的空间数据，对地理实体的内容反映的比较丰富，而且对细部反映的比较详细。这就为地图概括提供了可靠的基础和操作余地。如果空间数据的质量不高，在此基础上进行的地图概括必然会出现偏差，甚至是“以讹传讹”误导读者。 （5）制图图解限制：地图的内容受符号的形状、尺寸和颜色的直接影响，并制约着概括程度和概括方法。 4、已知某地的地理坐标为φ=38°52′20″（N ），λ=115°28′05″（E ）。用解析法计算该点所在的1：50万、1：5万地形图编号。（计算传统方法的旧编号，各比例尺分幅编号代码为1:50万-A-D 、1:25万-[1]-[16]、1:10万-1-144、1:5万-A-D 、1:2.5万-1-4、1:1万-(1)-(64)、1:0.5万-a-d ） 解：（1）求该地所在1：100万地形图图号及四角点坐标，并标在草图上 38522011104h φφ'''????=+=+=????????? （字符为J ） 11528053131506l λλ'''????=+=+=????????? ()()()1044019436 3020612031196114N S E W h h l l φφφφλλλλ=??=?==-??=?==-??=?==-??=?= （2）在草图上用基础图1：50万图幅的经纬差，将这个1：100万图幅划分成2行、2列，依该点的经纬度判定其所在的1：50万图幅的序号为A ，故该点所在1：50万地形图的图号为J-50-A 。（3）在草图上用基础图1：10万图幅的经纬差，将这个1：100万图幅划分成12行、12列，依该点的经纬度判定其所在的1：10万图幅的序号为39，故其图号为J-50-39。（4）绘出图号J-50-39的1：10万图幅的草图，并注出其四个图角点的经纬度，依1：5万地形图图幅的经纬差，将草图划分成2行、2列。（5）依该点的经纬度判定所求图号的1：5万图幅在其基础图1：10万内的序号为B ，并将该序号缀于基础图1：10万图号之后，即得1：5万地形图的图号为J-50-39-B 。 5、已知某地的地理坐标为φ=35°15′10″（N ），λ=120°10′15″（E ）。用解析法计算该点所在的1：1万地形图编号。（计算传统方法的旧编号，各比例尺分幅编号代码为1:50万-A-D 、1:25万-[1]-[16]、1:10万-1-144、1:5万-A-D 、1:2.5万-1-4、1:1万-(1)-(64)、1:0.5万-a-d ） 解：（1）求该地所在1：100万地形图图号及四角点坐标，并标在草图上 3015101184h φφ'''????=+=+=????????? （字符为H ） 12010153131516l λλ'''????=+=+=????????? ()()()843217428 3021612631206120N S E W h h l l φφφφλλλλ=??=?==-??=?==-??=?==-??=?= （2）在草图上用基础图1：10万图幅的经纬差，将这个1：100万图幅划分成12行、12列，依该点的经纬度判定其所在的1：10万图幅的序号为61，故其图号为H-51-61。 （3）绘出图号H-51-61的1：10万图幅的草图，并注出其四个图角点的经纬度，依1：1万地形图图幅的经纬差230φ'''?=、=345λ'''?，将草图划分成8行、8列。（4）依该点的经纬度判定所求图号的1：1万图幅在其基础图1：10万内的序号为11，并将该序号缀于基础图1：10万图号之后，即得1：1万地形图的图号为H-51-61-（11）。 《地图学》试卷Ａ 一、判断题（20’每题2’） 1、图号为K53E0２300６的地图是1﹕5万比例尺地形图。( ）２、沈括最早提出了制图六体。（） ３、海水深度是从平均海水面向下计算的。() ４、圆锥投影的等变形线是放射状的。（) 5、我国1：2千的普通地图是国家基本比例尺地图。（) 6、用比率符号表示数量时是根据符号的面积比计算的。（） 7、地图图面上图形所处的位置不会影响其视觉重量。（）８、色光的混合是加色法混合。（) 9、实地上河流的密度愈大,其选取标准定的愈低。() 10、陆地上的等高线是封闭的连续曲线。() 二、名词解释(30’每题5’） 1、数字地图 2、变形椭圆 3、普通地图 4、范围法 5、量表系统 6、地图适宜载负量 三、问答题(40’) 1、简述地图的三个基本特性？ ２、按照变形性质，地图投影如何分类？ 3、等高线的基本特点是什么？ 4、质底法和范围法的区别是什么？ 5、图形视觉感受的认识过程？ 6、计算机地图制图的成图过程是什么? 7、当境界线以河流分界时其图形如何描绘？ 8、制图数据的来源有哪些? 四、综述(10’) 制图综合的基本方法。 地图学 A 卷标准答案 二、名词解释（３０分,每题5分) 数字地图：是在一定坐标系统内具有确定坐标和属性标志的制图要素和离散数据在计算机可识别的存储介质上概括而有序的集合。具有计算机可识别性、可量算性、可分析性、可传输性及数字与模拟地图的互转性,是生产电子地图和纸基地图的基础。 变形椭圆：取地面上一个微分圆（小到可忽略地球曲面的影响,把它当作平面看待),它投影到平面上通常会变为椭圆，通过对这个椭圆的研究,分析地图投影的变形状况。这种图解方法就叫变形椭圆。 普通地图：普通地图是以相对平衡的程度表示地表最基本的自然和人文现象的地图。它们以水系、居民地、交通网、地貌、土质植被、境界和各种独立目标为制图对象，随着地图比例尺的变化，其内容的详细程度有很大的差别。 范围法：范围法表示呈间断成片分布的面状现象,如森林、沼泽、湿地、某种农作物的分布和动物分布等。范围法是用真实的或隐含的轮廓线(例如由颜色或网纹、符号排列构成的边线）表示现象的分布范围,在范围内再用颜色、网纹、符号乃至注记等手段区分其质量特征。根据所表示的专题现象的特征，范围法可以分为精确的和概略的两类。精确范围法表示有明确界线的现象,其轮廓用实在的线状符号表示。概略范围法表示没有固定界线或分布界线模糊、不易确定的现象,如动物分布。 量表系统:按数据的不同精确程度将它们分成有序排列的四种量表,称为量表系统。可以分为定名量表、顺序量表、间隔量表和比率量表。 地图适宜载负量:我们不能使所有的地图图面上都达到极限载负量,那样也就没有地区对比可言了,因此就失去了地区特征。我们必须根据地图的用途、比例尺和景观条件确定该图适当的载负量。 三、问答题(40分，每题5分） 1、简述地图的三个基本特征 ①由特殊的数学法则产生的可量测性 ②由使用地图语言表示事物所产生的直观性 ③由实施制图综合产生的一览性 2、按照变形性质，地图投影如何分类？ ①等角投影：投影后角度保持不变 ②等面积投影:投影后面积保持不变 ③任意投影：角度和面积都有变形,其中一种特殊投影是等距离投影。 第一章 1、地图的基本特征 1）地图必须遵循一定的数学法则—地图的数学法则 解决地图平面与地球曲面之间的矛盾。比例尺、地图投影、各种坐标系统就构成了地图的数学法则。 2）地图必须经过科学概括—地图的综合法则 缩小、简化了的地图表象与实地复杂现实之间的矛盾 地图内容的综合法则包括：1）地图内容的符号化；2）地图内容的选取、化简、概括。另，我们把符号系统和制图综合统称为综合法则。 制图综合形成地图经过分类、简化、夸张和符号化，从地理信息形成地图信息的过程就是地图概括。 3）地图作为客观世界的模型—地图具有完整的符号系统 地图作为客观世界模型的特性，并且，由使用地图语言表示事物所产生的直观性； 4）地图是地理信息的载体--地图表现形式的多样化特性以及地理信息的多维动态特性。 地图信息是由它所描述的对象的空间、时间、属性三元素构成的信息元组。 2、地图定义： 地图是根据构成地图数学基础的数学法则和构成地图内容地理基础的综合法则将地球表面缩绘到平面上的表象，它反映各种自然和社会现象的空间分布、组合、联系和及其在时间中的变化和发展； 现代地图定义：地图是根据由数学方法确定的构成地图数学基础的数学法则和构成地图内容地理基础的综合法则记录空间地理环境信息的载体，是传递空间地理环境信息的工具，它能反映各种自然和社会现象的多维信息、空间分布、组合、联系和制约及其在时空中的变化和发展。 3、地图的基本内容（地图构成要素） 1)数学要素包括与地图投影有关的坐标网（平面直角坐标网（方里网、公里网）、地理坐 标网（经纬网））、比例尺、测量控制点等。----基本要素 比例尺：地图比例尺是图上线段与该线段在椭球面上的平面投影的长度之比。 表达方式：文字比例尺和图解比例尺 控制点包括：三角点、埋石点、水准点、GPS(卫星定位)等级点、独立天文点等。 2)地理要素--（图形要素）是用地图符号表示的自然地理要素、社会经济要素以及其他要 素的总称。----主要组成部分 3)辅助要素分为读图工具和参考资料。 读图工具包括图例、图解比例尺、坡度尺、三北方向图（真北、磁北、坐标北）、图幅接合表、政治行政区划略图等内容。 4)补充说明 出版单位、成图时间、地图投影、坐标系、高程系、资料说明和资料略图等。 4、地图的分类 1)按地图主题（内容）分为普通地图和专题地图。 2)按比例尺分为：普通地图按比例尺分类可将其分为地形图和地理图。地形图按比例分为 大比例尺地形图（大于或等于1:10万）、中比例尺地形图（1:25万，1:50万）和小比例 1、一条公路长5.9公里，表示在地图上为5.9厘米，则该图属于：（）(2’*10) A.地理图 B.小比例尺地图 C.中比例尺地图 D.大比例尺地图 2、下列有关变形的叙述正确的是：（） A.长度变形制约面积变形和角度变形 B.面积不变形，则长度也不变形 C.角度不变形，则长度也不变形 D.只有等距投影，长度才不变形 3、我国1：50万地形图采用的投影是：（） A.方位投影 B.圆锥投影 C.高斯--克吕格投影 D.墨卡托投影 4、地形图采用分带投影的主要目的是：（） A.使变形不超过一定的限度 B.便于分割图纸 C.分幅编号的需要 D.便于地图使用 5、复式比例尺主要用于：（） A.小比例尺地图 B.大比例尺地图 C.平面图 D.地球仪 6、在1：2.5万地形图上，某点的横坐标注记为21731公里，则该点到中央经线的距离为：（） A.21731公里 B.731公里 C.231公里 D.31公里 7、正轴圆锥投影适合的制图区域是：（） A.低纬度地区 B.高纬度地区 C.中纬度地区 D.赤道附近 8、若主方向最大长度比为a，最小长度比为b，则等积投影的条件是：（） A. a=b B. a>b C. ab C. a 新编地图学复习资料 考试题型：判断、填空、解释、简答题、问答题。 第一章导论 1.地图的基本特征 地理信息的载体、数学法则的结构、有目的的图形概括、符号系统的运用。 2.地图的定义 地图是遵循相应的数学法则，将地球（也包括其他星体）上的地理信息，通过科学的概括，并运用符号系统表示在一定载体上的图形，以传递它们的数量和质量在空间和时间上的分布规律和发展变化。 3.地图的功能 地图信息的载负功能、地图的传递功能、地图的模拟功能、地图的认知功能 4.地图的类型 （1）按尺度划分：大比例尺、中比例尺、小比例尺。 （2）按区域范围划分：星球图、地球图、世界图、国家图、海湾图等等。（3）按地图的图型划分：普通地图和专题地图。 注：我国把比例尺1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万、1:1万、1:5千这8种地形图定为国家基本比例尺地形图 （4）按其他指标分类：用途（文化地图）、语言种类（汉字地图）、历史年代（古地图）、出版和使用方式（桌图、挂图） 5.《制图六体》——————晋朝、裴秀。 6.地图的成图方法:实测成图和编绘成图。 7.现代地图学：由理论地图学、地图制图学、应用地图学组成。 第二章地球体与地图投影 1.大地测量系统 （1）我国的大地坐标系统：1980年国家大地坐标系（使用1975年国际测量协会推荐的参考椭球体）、陕西安的大地原点。 （2）大地控制网：平面控制网、高程控制网 （3）全球定位系统：GPS\GLONASS\GALILEO\COMPASS\(3S是指遥感、地理信息系统、全球定位系统) 2.地图投影概念 地图投影是指将地球表面展开成平面的理论和方法，是实现球面到平面的转换，就是地球体的数学模型。 3.地图投影的变形 长度（距离）、角度（形状）、面积等等 4.投影的分类 （1）按地图投影的构成方法分类：几何投影（方位投影、圆柱投影、圆锥投影）、非几何投[根据经纬线形状可以分为（伪方位投影、伪圆柱投影、伪圆锥投影、多圆锥投影）] （2）按投影变形性质的分类：等角投影、等积投影、任意投影。 注：用为编制世界地图的投影，主要有多圆锥投影、圆柱投影、和伪圆柱投影。我国选用的投影是正切差分纬线多圆锥投影。 5.比例尺和多尺度的概念 比例尺是表示图上距离比实地距离缩小的程度。地图比例尺是地图精度和内容详 测量与地图学复习提纲（仅供参考） 第一章测量工作的前期准备 1、测量工作的基准线、基准面。 2、大地体—大地水准面所包围的地球形体称为大地体、 3、椭球定位—含义：将地面的观测成果划算到椭球体上。 参考托球体 4、测量工作的基本任务：确定地面点的位置。在测量学中地面点 的位置由坐标和高程表示。（坐标及高程的含义） 5、地面点位置的表示方法：天文坐标 大地坐标—用大地经度和大地纬度表示地面点在参考托球体上的位置。基准线为法线。 6、投影（此处融合地图学有关投影章节） 投影的分类：（1）按地图投影的构成方法分 ①几何投影：方位投影 圆柱投影 圆锥投影 ②解析投影或数学投影 （2）按投影变形性质分①等角投影（或正形投影）--特点：经纬线正交、长度比固定、面积和长度变化、比例尺不变适用场合：交通图、洋流图、风向图②等积投影–特点：角度和形态发生变化适用场所：资源分布图③等距投影（任意投影） 高斯投影是正形投影的一种 高斯投影的规律、投影分带、高斯平面直角坐标系（见书P11-P13） 7、高程（绝对高程、相对高程） 8、地球曲率对测量工作的影响—①距离：以10KM为半径的测区内 可忽略不计②角度：测区面积<100K㎡ ,可忽略不计③高程—任何时候都要考虑地球曲率地他的影响 9、测量工作的基本内容和原则 内容：高程、距离、角度 原则：①精度—先高级再低级次序—先控制再碎步 ②步步有检核 注：控制点与碎步点：若要确定1点的位置，需知道A、B的位置。那么A、B为控制点，1点为碎步点 控制测量：测定控制点点位的测量工作 碎步测量：确定碎步点点位的测量工作 第二章测量的具体工作 一、测高程—水准测量 P 1、水准测量原理：利用能提供一条水平视线的仪器，测定地面两点间的高差，已知一点的高程推算另一点的高程的一种方法。 2、熟悉DS3型水准仪的构造及操作P21-P25 注:粗平时圆水准器气泡居中，气泡运动方向与左手大拇指运动方向一致，一定要遵循先两个再一个的顺序。气泡永远 地图及地图学概述 数字地图：存储于计算机可识别的介质上，具有确定坐标和属性特征，按特殊数学法则构成的地理现象离散数据的有序组合。 电子地图：数字地图经可视化处理在屏幕上显示出来的地图。 地图有哪些基本特征 由特殊的数学法则产生的可测量性；由使用地图语言表示事物所产生的直观性；由实施制图综合产生的一览性。 我国存留的年代最早的是什么地图 我国存留的地图中，年代最早的当属20世纪80年代在天水放马滩墓中发现的战国秦（公元前239年）绘制于木板上的《邽县地图》。 地图包括哪些内容 地图内容可分成三个部分：数学基础、地理要素、整饰要素。 地图有哪些分幅编号系统计算分幅和编号 通常有矩形分幅和经纬线分幅两种分幅形式。常见的编号方式有自然序数编号和行列式编号。横列号 =[ ] + 1 纵行号 = [ ]+31 （东经） 地图成图方法有哪几种用传统的方法编绘地图、计算机地图制图。 计算机制作地图的基本过程和基本内容以计算机及由计算机控制的输入、输出设备为主要工具，通过数据库技术和数字处理方法实现的地图制图称为计算机地图制图。分为四个阶段：地图设计、数据输入、数据处理、图形输出。 地图投影及常见的投影 长度比：地面上微分线段投影后长度ds'与它固有长度ds之比值。 面积比：地面上微分面积投影后的大小dF'与它固有的面积dF之比值。 长度变形：长度比与1之差值。 面积变形：面积比与1之差值。 角度变形：某一角度投影后角值β'与它在地面上固有角值β之差的绝对值。 主比例尺：在计算机地图投影或制作地图时，将地球椭球按一定比率缩小而表示在平面上，这个比率称为地图的主比例尺，或称普通比例尺。 局部比例尺：地图上除保持主比例尺的点或线以外其他部分的比例尺。 变形椭圆：变形椭圆的意思是，地面上一点处的一个无穷小圆——微分圆（也称为单位圆），在投影后一般地成为一个微分椭圆，利用这个微分椭圆能较恰当地、直观地显示变形的特征。解析变换:找出两投影间坐标变换的解析公式。 数值变换：利用两投影间的若干离散点，用数值逼近的理论和方法来建立两投影间关系。地图投影的分类：按投影的变形性质，可将地图投影分为等角投影、等面积投影、任意投影。按投影方式分类：几何投影（按辅助投影面的类型划分：方位投影、圆柱投影、圆锥投影；按辅助投影面和地球体的位置关系划分：正轴投影、横轴投影、斜轴投影；按辅助投影面与 一、选折（每题2分，共20分） 1、一条公路长5.9公里，表示在地图上为5.9厘米，则该图属于：（ C ） A.地理图 B.小比例尺地图 C.中比例尺地图 D.大比例尺地图 2、下列有关变形的叙述正确的是：（A ） A.长度变形制约面积变形和角度变形 B.面积不变形，则长度也不变形 C.角度不变形，则长度也不变形 D.只有等距投影，长度才不变形 3、我国1：50万地形图采用的投影是：（ C ） A.方位投影 B.圆锥投影 C.高斯--克吕格投影 D.墨卡托 投影 4、地形图采用分带投影的主要目的是：（A ） A.使变形不超过一定的限度 B.便于分割图纸 C.分幅编号的需要 D.便于地图使用 5、复式比例尺主要用于：（ A ） A.小比例尺地图 B.大比例尺地图 C.平面图 D.地球仪 6、在1：2.5万地形图上，某点的横坐标注记为21731公里，则该点到中央经线的距离为：（A ） A.21731公里 B.731公里 C.231公里 D.31公里 7、正轴圆锥投影适合的制图区域是：（C ） A.低纬度地区 B.高纬度地区 C.中纬度地区 D.赤 道附近 8、若主方向最大长度比为a，最小长度比为b，则等积投影的条件是：（D ） A. a=b B. a>b C. a 《测量与地图学》复习要点 总体要求：掌握三基：基础理论（概念、原理）、基本知识、基本技能。 学会三会：认识地图、使用地图、编绘地图。 第1章导论 一、基本概念：测量学、地图学、地图、普通地图、专题地图 二、基本理论和知识： 1、测量学的学科体系； 2、地图学的学科体系； 3、地图的基本特征和构成要素； 4、地图的分类 5、地图的成图过程； 6、地图的功能 第2章测量学基础知识 一、基本概念：大地水准面、方位角、象限角、高程测量 二、基本理论和知识： 1、测绘坐标系； 2、测绘的过程； 3、水准测量的原理：H B= H A + h AB，h AB =ａ-ｂ； 4、水平角测量的原理：β=b-a 5、平板仪测量的原理 三、基本技能 1、直线丈量的一般方法； 2、水准测量的方法； 3、水平角测量的方法； 4、平板仪测图的方法步骤 第3章地图的数学基础 一、基本概念：地图投影、地图投影变形、变形椭圆、长度比和长度变形、面积比与面积变形、角度变形、等角投影、等积投影、任意投影、比例尺 二、基本理论和知识： 1、地图投影的实质； 2、地图投影变形的性质和大小的计算方法； 3、地图投影的分类： （1）按构成方法分类：特点（经纬线网的形状、变形分布规律）和用途；（2）按变形性质分类：投影条件和用途 4、常用的地图投影：如等差分纬线多圆锥投影的特点和优点； 5、比例尺的分类和表示方法； 三、基本技能 1、地图投影的判别和选择 2、比例尺的计算 第4章地图语言 一、基本概念：地图语言、地图符号、地图注记、图例 二、基本理论和知识： 1、地图符号的特征和分类； 2、地图符号的量表方法； 3、地图符号的视觉变量及其作用：形状、尺寸、方向、色彩、亮度和网纹； 4、色彩三要素及其作用； 5、地图注记的分类和构成要素； 6、地图注记的排列方法和位置。 三、基本技能 1、地图符号的设计； 2、色彩的调配； 3、会书写注记。 绝密地图学试题库 1.地图：是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的载体上的图形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。 10.地图学：是以地图信息传输为中心，研究地图的理论、制作技术和使用方法的科学。 。 三、问答题 1.地图的基本特性是什么？ 地图所具有的基本特征，可以概括为四个方面：数学法则、地图概况、符号系统、地理信息载体。 2.我国地图学家把地图学分为哪几个分支学科组成？ 我国地图学家把地图学分为理论地图学、地图制图学和应用地图学三个分支学科组成。 3.结合自己所学地图知识谈谈地图的功能有哪些？ 认识功能、模拟功能、信息的载负和传递功能。 五、填空题 1.地图的构成要素有：图形要素、（数学要素）、辅助要素及（补充说明）。 2.编绘成图过程可分为编辑准备、（编绘）、（清绘）、制印四个步骤。 5.地图学的研究对象是（地图）。 第二章地图的数学基础习题及参考答案 11.地图投影的选择依据是什么？ 制图区域的范围、形状和地理位置、制图比例尺、地图的内容、出版方式。 1.地图概括（generalization）：也称制图综合，就是采取简单扼要的手法，把空间信息中主要的、本质的数据提取后联系在一起，形成新的概念。 2.分类：空间数据的排序、分级或分群. 3.符号化：将空间信息通过分类、简化、夸张等方法所获得的记号，根据其基本特征，相对重要性和相关位置制定成的各种图形。 5.资格排队：就是按空间数据的等级高低进行选取。 6.地图概括的实质：在制图过程中对地图数据和图解形式经过科学化处理，使其能表现出制图区域的基本特征和制图现象的基本的、典型的面貌和主要特点。 三、问答题 1.制约地图概括的因素有哪些？ 地图的用途和主题、地图比例尺、数据质量、制图区域的地理特征、图解限制。 2.影响符号最小尺寸设计的因素有哪些？ 视觉分辨能力；印刷与绘制技术；地物和地理环境 3.常用数量分析有哪些方法？ 图解计算法、等比数列法、区域指标法、回归分析法、开方根规律 5.图形形状简化的基本要求是什么？ （1）保持轮廓图形和弯曲形状的基本特征； （2）保持弯曲转折点的相对精确度； （3）保持不同地段弯曲程度的对比。 复习知识点： 第一章 1、地图的概念：地图就是按照一定的数学法则，运用符号系统，概括地将地球上各种自然和社会经济现象缩小表示在平面上的图形。 2、地图的是个基本特性：1.严密的数学法则（地图投影）2.科学的地图概括（地图综合）3.特定的符号系统（地图符号系统） 4.地理信息的载体（可记载性）。（原题） 3、现代地图的分类：普通地图、专题地图、专用地图， 按比例尺分类：大比例尺地图、中比例尺地图、小比例尺地图。 4、地理要素：自然地理要素、社会经济要素和其他要素。（数量、质量、时间、空间。）（原题） 5、地图的基本功能：1、地图的模拟功能2、地图的信息负载与传输功能3、地图的认知功能。 第二章 1、数学法则：数学法则由投影、比例尺、坐标系统构成。（原题） 2、大地坐标系的定义：大地坐标系是大地测量中以参考椭球面为基准面建立起来的坐标系。 3、比例尺的作用：1、决定着地图图形的大小2、决定着地图的测制精度3、决定着地图内容的详细程度。 4、★地图投影的概念：地图投影就是研究把地球椭球体面上的经纬网按照一定的数学法则转绘到平面上的方法及其变形问题。 地图投影的变形有：1、长度变形2、面积变形3、角度变形4、形状变形（原题）（正轴投影、横轴投影、方位投影，等角投影、等积投影、任意投影。） 5、地图投影的选择依据：1.制图区域的地理位置、形状和范围。2.制图比例尺。3.地图的内容。4.出版方式。（原题） 6、高斯-克吕格投影的性质：（经纬线怎么变形？）长度变形是必然存在的！ 1:100万用等角割圆锥投影 第三章 1、普通地图的概念：普通地图是以相对均衡的详细程度，全面、综合地反映一定区域内的自然要素和社会经济现象的普遍特征的地图。（地图比例尺大小的区别方法） 2、★图幅号的计算：例1、已知经纬度坐标，求坐在新图幅号。 例2、已知新图幅号，求图幅西南角经纬度。（1:5万或1:10万） 第四章 1、专题地图的表示方法：1、个体符号法 2、线状符号法 3、范围法 4、质底法 5、量底法 6、等值线法 7、点值法 8、运动符号法 9、定位统计图表法 10、分区统计图表法 11、分级统计图法 12、格网法（原题） 第五章 1、地图概括（传统）的概念：地图概括是根据地图比例尺、地图的用途和制图区域的特点，采用简单扼要的手段，吧空间信息中主要的、本质的信息提取出来，形成新的空间概念的过程。 2、地图概括的影响因素：1、地图比例尺 2、地图的用途和主题 3、制图区域的地理特征 4、组图数据（资料）的质量 5、符号图形的图解限度 四．计算题 （一）测量学基础知识（1-18题） 1.用钢尺丈量一条直线，往测丈量的长度为217.30m，返测为217.38m，今规定其相对误差不应大于1/2000，试问： （1）此测量成果是否满足精度要求？（2）按此规定，若丈量100m，往返丈量最大可允许相差多少毫米？ 解：据题意， （1），此丈量结果能满足要求的精度。 （2）设丈量100ｍ距离往返丈量按此要求的精度的误差为 时，则 ，则 ，即往返丈量较差最大可允许相差为。 2.对某段距离往返丈量结果已记录在距离丈量记录表中，试完成该记录表的计算工作，并求出其丈量精度，见表1。 注：表中后四栏中的数字为计算数字。表17：距离丈量记录表 3.在对S3型微倾水准议进行角检校时，先将水准仪安置在A和B两立尺点中间，使气泡严格居中，分别读得两尺读数为＝1.573m，b1＝1.415m，然后将仪器搬到A尺附近，使气泡居中，读得＝1.834m，b2＝1.696m，问 （1）正确高差是多少？（2）水准管轴是否平行视准轴？（3）若不平行，应如何校正？解：据题意知： （１）正确的高差 （2）， 而，=0.02m超过５mm，说明水准管轴与视准轴不平行，需要校正。 （３）校正方法：水准仪照准Ｂ尺，旋转微倾螺旋，使十字丝对准1.676m处，水准管气泡偏离中央，拨调水准管的校正螺旋（左右螺丝松开、下螺丝退，上螺丝进）使气泡居中（或符合），拧紧左右螺丝，校正完毕． 4．如图1所示，在水准点BM1至BM2间进行水准测量，试在水准测量记录表中（见表2）。进行记录与计算，并做计算校核（已知）。 图1 校核：，，。 5．在水准点B和之间进行水准测量，所测得的各测段的高差和水准路线长如图2所示。已知B的高程为5.612m，的高程为5.400m。试将有关数据填在水准测量高差调整表中（见表3），最后计算水准点1和2的高程。 测量与地图学 前11章复习总结 绪论 第一节测绘科学的研究对象与分类 一、测绘科学的研究对象 二、测绘学科研究的对象是地球整体及其表面和外层空间的各种自然和人造物体的有关信息。 三、它研究的内容是对这些与地理空间有关的信息进行采集、处理、管理、更新和利用。 四、它既要研究测定地面点的几何位置、地球形状、地球重力场，以及地球表面自然形态和人工设施的几何形态；又要结合社会和自然信息的 地理分布，研究绘制全球和局部地区各种比例尺的地形图和专题地图的理论和技术。前者和后者构成测绘学。 五、测量与地图是测绘学科的重要组成部分。 六、测量与地图学的任务与分类：测量学是研究地球的形状、大小以及地球表面各种形态的科学。 A.其任务主要表现为：确定地球的形状和大小；确定地面点的平面位置和高程；将地球表面的起伏状态和其它信息测绘成图。 B.测量学的任务，具体有：1)确定地球的形状和大小；2)确定地面上和空间各点的相对位置或某一坐标系统的统一位置：即把地面上施 测区域绘制成图；3)构筑物放样：将土地及其附属物的开发、利用、建设的设计方案在实地标定，即将各种工程设计测设到现场；4)变形监测：已有工程或其它设施在一定时期内的变化测量。 C.概括起来地图学的任务是：1)研究地图本身及其各要素的表示方法的演变以及今后的发展趋向；2)研究地球椭球体(或球体)表面描写 到平面上的理论与方法，研究地图投影的变形规律以及不同投影的转换问题；3)研究地图的内容与形式的统一，各要素的制图综合，地图的编绘和复制等一系列的理论与技术方法，并尽可能运用当代最新科学技术于地图的生产，以缩短成图周期，提高成图质量和增加新的地图品种；4)研究地图的使用、量算以及对地图产品的评价问题等。 三、测量学的发展已经包括以下几个分支学科： 大地测量学地形测量学摄影测量与遥感学 工程测量学 海洋大地测量学地图(制图)学 测量学 地图学现代科学体系框架把地图学分为理论地图学、地图与地理信息工程学、地图应用学三个部分 第二节地图的产品 一、随着测绘技术的进步，现代地图及其产品有了明显的变化，已出现缩微地图、数字地图、电子地图、全息像片等新品种。在生产部门，4D 产品(数字高程模型DEM、数字线划地图DLG、数字栅格地图DRG、数字正射影像图DOM)已经逐步取代传统意义上的纸质地图 二、我国规定1：5 000、1 ：1万、1：2.5万、1：5万、1：10万、1，20万(现已为1：25万)、1：50万、1：100万等八种比例尺地形 图为国家基本比例尺地形图。 第一章测量与地图学基础知识 一、水准面：假想有一个静止的海水面，向陆地延伸形成一个封闭的曲面，这个曲面称为 水准面。大地水准面：水准面海上一个点的铅垂线均与该点的重力方向重合。由于 海水面受潮汐影响而有涨有落，所以水准面有无数个。其中有一个与假想的静止海水 面相吻合，称为大地水准面。 二、地面上选一点P，令P的铅垂线和椭球面上相应P0点的法线重合，并使P0点的椭 球面与大地水准面相切。这里的P点称为大地原点，旋转后的椭球面称作参考椭球 面，其包围的形体称作参考椭球体。 第二节地面点位置的表示方法 一、坐标 A.地理坐标：天文地理坐标：表示地面点在大地水准面上的位置。用天文经度与天文纬度表示。大地地理坐标：表示地面点在 参考椭球面上的位置。用大地经度L与大地纬度B表示。 经纬度： 第一章 一、名词解释 1．地图: 地图是根据一定的数学法则，将地球(或其他星体)上的自然和人文现象，使用地图语言，通过制图综合，缩小反映在平面上，反映各种现象的空间分布、组合、联系、数量和质量特征及其在时间中的发展变化。 4．电子地图：是指在计算机环境中制作和使用的，是由空间信息和属性信息构成的能够动态显示空间信息和属性信息及实时处理的数字图像。 5．地图学：研究地理信息的表达、处理和传输的理论和方法，以地理信息可视化为核心，探讨地图的制作技术和使用方法 二、填空题 1．地图的的构成要素主要有图形要素、数学要素、辅助要素。 2．按内容可将地图分为普通地图和专题地图两大类。 3．普通地图分为地形图和地理图两种类型。 4．地图的基本功能可以归纳为以下几个方面：认知功能、模拟功能、信息的负载和传递功能。 5．专题地图上的地理要素分为地理基础要素和主题要素。 6．普通地图上的自然地理要素包括:水系、地貌、土质植被。 7．普通地图上人社会文要素包括居民点、交通网和境界线。 8．现代地图学体系应包括以下三个分支：理论地图学、地图制图学、应用地图学。 9．地图学研究地理信息的表达、处理和传输的理论和方法，以地理信息可视化为核心，探讨地图的制作技术和使用方法。 10．控制点分为平面控制点和高程控制点，前者又分为天文点和三角点。 三、简答题 1．简述地图的定义及其基本特性。 答：地图是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的载体上的图 形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。 地图的基本特性包括以下四个方面：（1）地图必须遵循一定的数学法则（2）地图必须经过科学概括（3）使用地图语言，具有完整的符号系统 2．什么叫做地图？地图的功能有哪些？ 答：地图是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的载体上的图形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。 地图的功能有：认识功能、模拟功能、信息的载负和传递功能。 3．简述电子地图的基本特点 答：（1）交互性；（2）无缝；（3）动态载负量调整（4）多维化；（5）信息丰富；（6）共享性（7）计算、统计和分析功能； 4．简述地图学的现代特征。 答：（1）地图学已跨界于几个科学部门 （2）横断科学为地图制图学的理论提供了有力的工具 （3）地图制图学在生产、研究与应用上的计量化 （4）计算机技术拓宽了地图制图学的领域 第二章 地图学题库 一、判断题 1.地图、航空像片、风景画都具有可量测性。× 2.地图上表示各种信息是通过特殊的地图符号系统来实现的。√ 3.地图数据库是地理信息系统数据库的核心。√ 4.地图上通常用地图符号的图形、色彩的变化来表示事物的质量特征；用地图符号的尺寸 变化来表示事物的数量特征。√ 5.1：150万普通地图称为地形图。× 6.普通地图是以表示某一项或几项要素为主的地图。× 7.高程基准面和理论深度基准面是重合的。× 8.海洋部分的水深是根据"平均海水面"自上而下计算的。× 9.山头等高线与凹地等高线相套，则相套的两条等高线同高。√ 10.石油输出图中，主要采用的表示方法是运动线法。√ 11.在计算机制图的条件下，地图原图编绘和地图出版准备仍有严格界限。× 12.地图制作的方法通常为实测成图和数字制图。× 13.编绘成图的主要过程可分为编辑准备、编绘、清绘、制印四个步骤。√ 14.概括是对制图物体的形状的化简。× 15.制图物体选取和形状概括都不能引起数量标志的变化。× 16.制图综合中的选取分为类别选取和级别选取。√ 17.计算机制图时，夸大也是通过对制图数据进行修改来实现的。√ 18.地图比例尺影响地图制图综合的方向和综合程度。√ 19.制图综合程度的大小只受图解尺寸的影响。× 20.地图载负量分为长度载负量和数值载负量。× 21.在彩色地图上，等高线通常不算载负量。√ 22.海洋中的岛屿图形只能选取或舍弃，任何时候都不能把几个小岛合成一个大的岛屿。√ 23.在概括河流图形时，首先要研究河流的弯曲形状和曲折系数。（√） 24.河流经过图形概括，其长度保持不变。（×） 25.河心岛单独存在时，可以取舍，也可以合并。（×） 26.湖泊一般只能取舍，不能合并。（√） 27.在概括水库图形时不需顾及到等高线的概括。（×） 28.河流选取标准通常不是一个固定值,而是一个范围值；通常在高密度区采用高标准，低 密度区采取低标准。（√） 29.随着地图比例尺的缩小，河流舍弃愈来愈多，实地密度不断减少，图上密度却不断增大。 （√） 30.道路稀疏地区，道路网眼面积小。（×） 31.道路等级高，概括程度大；等级低，概括程度小。（×） 32.随着地图比例尺的缩小，各地区居民地的数量差别越来越大。（×） 33.取舍居民地的主要依据是根据居民地的大小。（×） 34.最高的山顶必须选取，独立的山顶不能合并。（√） 地图学导论 1、概念：地图地图学 ①地图是按照一定的数学法则，将地球（或星体）表面上的地理信息，通过科学的概括，并运用符号系统表示在一定载体上的图形，以传递它们的数量和质量在空间和时间上的分布规律和发展变化。 ②地图学是以地理信息可视化为核心，探讨地图的理论实质、制作技术和使用方法的综合性学科。 2、地图的构成要素有哪些？ 数学要素图形要素辅助要素补充说明 3、地图的基本特性是什么？ 数学法则地图概括符号系统地理信息载体 4、地图的成图方式有哪些？ 实测成图法编绘成图法 5、实测成图过程可分哪四个步骤？编绘成图过程可分哪四个步骤？ ①传统实测成图法常分为控制测量、碎部测量、内业制图和制版印刷几个过程。 ②传统编绘成图过程：资料收集地图设计地图原图编绘地图出版准备地图制印 遥感制图法编制专题地图的流程如下： 遥感图像资料获取 遥感图像处理 专题要素信息识别与提取 地理底图编绘与专题要素转绘 6、地图按照内容可以分为哪两种类型？ 普通地图专题地图 7、我国地图学家把地图学分为哪几个分支学科组成？ 理论地图学地图制图学应用地图学 8、结合所学知识谈谈测量与地图的用途有哪些。 经济建设科学研究国防建设政治活动、文化教育、日常生活 第六章、地形图的应用 一、名词解释 1.普通地图普通地图使用相对平衡的详细程度来表示地球表面的地势、水系、土质植被、居民点、交通网、境界线等自然地理要素和社会人文要素一般特征的地图。又分为地形图和地理图两种类型。 2.专题地图专题地图是着重表示一种或几种主题要素及它们相互关系的地图。 3. 地理图相对概括地表示制图区域自然地理和社会经济要素的基本特征、分布规律及其相互关系的普通地 1、地图的基本特征： 2、答：1、地理信息的载体；2、数学法则的结构； 3、有目的的图形概括； 4、 符号系统的运用。 3、我国地图学家把地图学分为哪几个分支学科组成： 4、答：我国地图学家把地图学分为理论地图学、地图制图学和应用地图学三个 分支学科组成。 5、结合所学的地图知识，谈谈地图的功能有哪些： 6、答：认识功能、模拟功能、信息的载负和传递功能。 7、测制地图有哪些方法： 8、答：实测成图，编绘成图。 9、简述地图的构成要素及其作用： 10、答：图形要素、（数学要素）、辅助要素及（补充说明）。 11、地图学与GIS的关系： 12、答：GIS是地理学、测量学、地图学、遥感等于计算机科学相结合发展起 来的一门新的边缘学科；地图学时基础，GIS是对地理信息的采集、分析、储存等综合的学科。 13、如何而判定正轴切圆锥投影的投影性质： 14、 15、我国现行的基本比例尺的地图采用什么投影各有什么特征： 16、 17、地图投影会产生什么变形，如何表示他们： 18、答：①等角投影：投影后角度保持不变；②等面积投影：投影后面积保 持不变；③任意投影：角度和面积都有变形，其中一种特殊投影是等距离投影。可以通过等变形线和变形椭圆来表示。 19、方位投影有何特点，适合何种区域制图： 20、答：方位投影的特点是：在投影平面上，有投影中心（平面与球面相切 的切点，或平面与球面相割的割线的圆心）向各方向的方位角与实地相等，其等变形线是以投影中心为圆心的同心圆。因此，这种投影合适作区域轮廓大致为圆形的地图。 21、: 22、如何理解地图投影对地图比例尺的影响： 23、 24、投影按变形性质分为哪几类，有何特点： 25、答：等角投影，等积、任意 26、地图比例尺通常表现为哪几种形式: 27、答：数字式、文字式、图解式、比例尺 28、地图投影变形表现在那几个方面；为什么说长度变形是主要的变形： 29、答：1地图投影变形具体表现为以下三个方面：长度（距离）变形，角 度（形状）变形和面积变形。 2答：因为在地图投影中，一般是借助对变形椭圆和微分圆的比较去解释各种变形的特征的。而当微分圆主方向的长度变形已经确定，则变形椭圆的大小和形状可显示该圆的各种变形特征，如任意方向长度比μ=R′/R= 最大角度变形公式，面积比P=A〃B，，其中A、B为主方向长度比，总上所述，成都变形可以反映出各种变形的主要特征，是衡量地图投影变形的主要变形。 30、O 31、何谓变形椭圆，研究变形椭圆有何意义：P50 32、 33、地图投影选择的主要依据是：P65 34、答：制图区域的范围、形状和地理位置、制图比例尺、地图的内容、出 版方式。 35、说明圆锥投影的变形分布规律和适宜制图的区域范围：P73 36、 37、为什么我国编制世界地图常采用等差分纬线多圆锥投影： 38、答：该投影是属于面积变形不大的任意投影，从整体构图上有较好的球 形感。陆地部分变形分布比较均匀，其轮廓形状比较接近真实，并配置在较为合适的位置，完整的表现了太平洋及沿岸国家，突出了我国与太平洋各国之间的联系 39、简述墨卡托投影的性质与用途： 40、答：（1）是等角圆柱投影；（2）在等角圆柱投影中，球面上微分圆投影 地图的基本特征 1、地图的数学基础 2、使用了特殊的符号与注记 3、实施了地图概括（制图综合） 地图的基本矛盾是什么呢？ 第一是地图平面与地球曲面的矛盾 第二个矛盾：缩小、简化了的地图表面与实地复杂现实之间的矛盾。。结论：解决曲面和平面矛盾的数学法则构成了地图的数学基础，这是地图的第一个基本特性。自从人们将地球表面描绘到平面上来的时候，缩小、简化了的地图表面与实地复杂现实之间的矛盾就存在了。解决这一矛盾，产生了地图表象的“抽象”法则或“综合”法则，包括两个方面：一是地图内容的符号化；二是地图内容 的简化（选取、化简和概括）。 地图上的符号能起到定位、定性、定量的作用。 1、能分类分级地表示复杂的事物和现象。 2、表示实地形体虽小，但有重要意义的物体。 3、表示事物的质量和数量特征。 4、表示地面上被遮盖的物体。 5、表示无形的现象。 地图的基本要素：数学要素、辅助要素，地理要素。 地图的功能 1、地图的模拟功能 2、地图的空间信息载负功能 3、地图的空间信息传输功能 4、地图的空间认识功能 地图学的结构及学科分支：理论地图学、地图制图学、应用地图学 西晋地图学家裴秀及其《禹贡地域图十八篇》 朱思本的《舆地图》与元代前的地图 明代的各种地图及《郑和航海图》 地图学与相关学科的关系： 测量学、地理学、地名学色彩学与美学、计算机技术遥感技术、心理学符号学、地理信息系统、数学 数学要素： 坐标网：地理坐标网、直角坐标网 控制点：（大比例尺图上） 比例尺：地图相对实地的缩小程度 定向：地图上图形的方向是根据一定的数学法则 当海洋静止时，自由水面与该面上各点的重力方向（铅垂线）成正交，这个面叫水准面。在众多的水准面中，有一个与静止的平均海水面相重 合，并假想其穿过大陆、岛屿形成一个闭合曲面，这就是大地水准面。它实际一个起伏不平的重力等位面——地球物理表面。它所包围的形体称为大地体。 在测量和制图中就用旋转椭球体来代替大地球体，这个旋转椭球体通常称为地球椭球体，简称椭球体。 椭球体三要素: 陕西师范大学旅游与环境学院 测量与地图学野外实习报告 班级: 学号: 姓名: 实习科目: 测量与地图学 指导教师: 貟疆薛亮 实习时间： 撰写报告时间： 一、实习区域背景概述 本次实习着重对四个地区进行了考察，一是长安大学，二是西安煤航信息产业有限公司，三是临潼骊山，四是陕西师范大学雁塔校区。 现对其概述如下： 长安大学地质灾害大型物理模拟实验中心是由中国地质调查局与长安大学共同建设成立，主要有滑坡平台和沉降平台，主要研究滑坡、泥石流、地裂缝和地面沉降等地质灾害的成因、机理、评价和防治。长大地学科机大厦具有土真三轴实验室、非饱和土力学实验室等多个实验室和地质博物馆。 西安煤航信息产业有限公司是专业从事地理信息系统应用软件开发、空间数据处理及建库、SCADA监控系统设计及实施、3G（GIS、GPS、GSM\GPRS）系统集成的高新技术企业。 骊山位于西安临潼县城南，属秦岭山脉的一个支脉。最高峰九龙顶海拔1301．9米，山上松柏长青，郁郁葱葱，远看形似一匹青色的骊马，故名“骊山”。骊山也因景色翠秀，美如锦绣，故又名“绣岭”。每当夕阳西下，骊山辉映在金色的晚霞之中，景色格外绮丽，有“骊山晚照”之美誉。骊山是我国古今驰名的风景游览胜地，因系西周时骊戎国所在地，因此得名。周秦汉唐以来，这里一直作为皇家园林，离宫别墅众多。其中著名的有西周时营建的举火楼、烽火台以及唐华清宫长生殿遗址，现代史上西安事变的历史见证“兵谏亭”（原“捉蒋亭”）也位于骊山之上。“骊山云树郁苍苍，历尽周秦与汉唐。一脉温泉日夜，几抔荒冢掩皇王。”郭沫若曾题诗对骊山胜景以及它的历史地位做了恰当准确的概括。骊山不仅自然景观秀丽，还有几十处文物胜迹：烽火台、老母殿、老君殿、晚照亭、兵谏亭、石瓮寺、举火楼、遇仙桥、秤砣石、鸡上架、三元洞等。1982年被国务院正式确定为全国第一批重点风景名胜区。 二、实习目标与任务 1、对滑坡、泥石流、地裂缝和地面沉降等地质灾害的成因、机理、评价和防治有所了解。具象认识观赏石、岩石与矿物和史前生物。 2、了解航测与专题地图编图过程的相关知识，初步掌握专题地图设计的技能，学习了解地理信息系统的实际应用。 3、学会使用罗盘辨别方向、地形野外判读、掌握地图定位和站立点定位的基本方法、掌握GPS数据采集基本方法。 4、学习掌握经纬仪的测量方法。 三、实习内容 专题一实习时间：4月7日上午 实习地点：长安大学研究生院 实习目的：对滑坡、泥石流、地裂缝和地面沉降等地质灾害的成因、机理、评价和防治有所了解。具象认识观赏石、岩石与矿物和史前生物。 1、在长安大学地质灾害大型物理模拟实验中心，了解了滑坡的防治，并初步认识了模拟桥段的沉降平台和预先在变形敏感部位将建筑物断开来防治由于地震和地基不均匀沉降造成的灾害的变形缝，了解了滑坡实验与平面实验。 2、参观长安大学的重点实验室，在非饱和土力学实验室中，我们认识了压力地图学试题汇总
