汽车线控技术应用实例
1、线控制动系统
线控制动系统（BBW，Brake-By-Wire），目前分为两类，一种为电液制动系统（EHB，Electro-Hydraulic Brake），另一种为电子机械制动系统（EMB，Electro-Mechanical Brake）。EHB是电子与液压系统相结合所形成的多用途、多形式的制动系统，它由电子系统提供柔性控制，液压系统提供动力；而EMB 则将传统制动系统中的液压油或空气等传力介质完全由电制动取代，是未来制动控制系统的发展方向。
（1）电液制动系统
在中小型车辆的传统制动系统中，驾驶员通过制动主缸在轮缸建立制动压力，而EHB则是通过蓄能器提供制动压力。蓄能器压力由柱塞泵产生，可提供多次连续的制动压力。EHB由传感器、ECU及执行器（液压控制单元）等构成，其结构如图１所示。
制动踏板与制动器间无直接动力传递。制动时，制动力由ECU和执行器控制，踏板行程传感器将信号传给ECU，ECU汇集轮速传感器、转向传感器等各路信号，根据车辆行驶状态计算出每个车轮的最大制动力，并发出指令给执行器的蓄能器来执行各车轮的制动。高压蓄能器能快速而精确地提供轮缸所需的制动压力。同时，控制系统也可接受其他电子辅助系统（例如ABS、BAS、EBD、ESP 等）的传感器信号，从而保证最佳的减速度和行驶稳定性。
（2）电子机械制动系统
EMB主要用于小型车辆中，主要包含电制动器、ECU、轮速传感器、动力电源等。它与EHB最大区别是制动力为电机提供的转矩，而不是由柱塞泵产生的高压油，且有独立的电源来供电，其各部分的功能如表１。
2、线控转向系统
线控转向系统（SBW，Steering-By-Wire）去掉了转向盘和转向轮之间的机械连接，减轻了大约５kg重量，消除了路面的冲击，具有降低噪声和隔振等优点。目前国外著名汽车公司和汽车零部件厂家竞相研究具有智能化的新一代转向系统，如美国Delphi公司、TRW公司、日木三菱公司、Koyo公司、德国
Bosch公司、ZF公司、BMW公司等都相继在研制各自的SBW系统，国内也开始涉足这一相关研究领域。
SBW系统由方向盘模块、转向执行模块和ECU３个主要部分以及自动防故障系统、电源等辅助模块组成，其结构如图２所示。
方向盘模块包括方向盘、方向盘转角、力矩传感器、方向盘回正力矩电机。方向盘模块的主要功能是将驾驶员的转向意图（通过测量方向盘转角）转换成数字信号并传递给主控制器；同时接受ECU送来的力矩信号，产生方向盘回正力矩以提供给驾驶员相应的路感信号。转向执行模块包括前轮转角传感器、转向执行电机、转向电机控制器和前轮转向组件等。转向执行模块的功能是接受ECU 的命令，控制转向电机实现要求的前轮转角，完成驾驶员的转向意图。ECU对采集的信号进行分析处理，判别汽车的运动状态，向方向盘回正力电机和转向电机发送命令，控制两个电机的工作。自动防故障系统是线控转向系的重要模块，它包括一系列监控和实施算法，针对不同的故障形式和等级作出相应处理，以求最大限度地保持汽车的正常行驶。汽车的安全性是必须首先考虑的因素，是一切
研究的基础，因而故障的自动检测和自动处理是线控转向系统最重要的组成系统之一。
SBW的工作原理是当转向盘转动时，转向传感器和转向角传感器将测量到的驾驶员转矩和转向盘的转角转变成电信号输入到ECU，ECU依据车速传感器和安装在转向传动机构上的位移传感器的信号来控制转矩反馈电动机的旋转方向，并根据转向力模拟，生成反馈转矩，控制转向电动机的旋转方向、转矩大小和旋转角度，通过机械转向装置控制转向轮的转向位置，使汽车沿着驾驶员期望的轨迹行驶。
参考文献
《轿车车身轻量化及其对连接技术的挑战》李永兵
《汽车结构与设计》林程王文伟机械工业出版社
《汽车线控技术的应用及发展趋势》程飞
《汽车线控技术的应用及关键技术》饶剑
汽车线控转向技术 前言 汽车转向性能是汽车的主要性能之一，转向系统的性能直接影响到汽车的操纵稳定性，它对于确保车辆的安全行驶、减少交通事故以及保护驾驶员的人身安全、改善驾驶员的工作条件起着重要的作用。如何合理地设计转向系统，使汽车具有良好的操纵性能，始终是设计人员的重要研究课题。在车辆高速化、驾驶人员非职业化、车流密集化的今天，针对更多不同水平的驾驶人群，汽车的易操纵性设计显得尤为重要。线控转向系统(Steering By - WireSystem，简称SBW)的发展，正是迎合这种客观需求。它是继EPS后发展起来的新一代转向系统，具有比EPS操纵稳定性更好的特点，而且它在转向盘和转向轮之间不再采用机械连接，彻底摆脱传统转向系统所固有的限制，在给驾驶员带来方便的同时也提高了汽车的安全性。 一、线控转向系统的发展概况 德国奔驰公司在1990年开始了前轮线控转向的研究，并将它开发的线控转向系统应用于概念车F400Carving上。日本Koyo也开发了线控转向系统，但为了保证系统的安全，仍然保留了转向盘与转向轮之间的机械部分，即通过离合器连接，当线控转向失效时通过离合器结合回复到机械转向。宝马汽车公司的概念车BMWZ22，应用了SteerByWire技术，转向盘的转动范围减小到160，使紧急转向时驾驶员的忙碌程度得到了很大降低。意大利Bertone设计开发的概念车FILO，雪铁龙越野车C-Crosser，Daimlerchrysler概念车R129，都采用了线控转向系统。2003年日本本田公司在纽约国际车展上推出了LexusHPX概念车，该车也采用了线控转向系统，在仪表盘上集成了各种控制功能，实现车辆的自动控制。估计几年后，机械系统将由电缆与电子信号取代。 二、线控转向系统的结构及工作原理 (一)线控转向系统的结构 汽车线控转向系统主要由转向盘模块、前轮转向模块、主控制器(ECU)以及自动防故障系统组成，其结构如图1所示。
本技术属于汽车转向系统中的线控转向系统技术领域，具体地说是一种自动驾驶汽车线控转向系统的设计。该转向系统组成上包括主控制器、转向操纵机构、转向执行机构、横拉杆、转向轮、电磁离合器和车轮转角传感器等；本技术是一种结构简单的自动驾驶汽车线控转向系统，改进了目前已有的线控转向系统结构使其更好地应用在自动驾驶汽车上，保证自动驾驶汽车能实现前轮线控转向，并且在转向电机出现故障时，该系统可以转化为传统机械式转向系统，使汽车的转向具有良好的可控性和安全性，解决了线控转向系统目前存在的问题。 权利要求书 1.一种自动驾驶汽车线控转向系统，其特征在于，该转向系统包括主控制器、横拉杆、转向轮、转向操纵机构、转向执行机构、常开式电磁离合器(11)和车轮转角传感器；所述转向操纵机构包括力感电机(5)、三级行星齿轮减速机构(6)、锥齿轮(7)、方向盘转距传感器(8)、方向盘转角传感器(9)和方向盘(10)；所述转向执行机构包括转向电机(1)、常闭式电磁离合器(2)、蜗轮蜗杆减速机构(3)、齿轮齿条转向器(4)；所述主控制器的输入与车轮转角传感器、方向盘转距传感器(8)、方向盘转角传感器(9)相连；所述主控制器的输出与转向操纵机构中的力感电机(5)相连；所述力感电机(5)的输出轴与三级行星齿轮减速机构(6)中的高速级太阳轮(601)连接；所述三级行星齿轮减速机构(6)的输出轴与锥齿轮(7)的输入轴连接；所述锥齿轮(7)的输出端与方向盘(10)的转向轴连接，其上有方向盘转矩传感器(8)和转角传感器(9)；
所述齿轮齿条转向器(4)与横拉杆连接；所述横拉杆与转向轴的转向臂连接；所述转向轴与转向轮连接；所述常开式电磁离合器(11)的内花键与锥齿轮(7)输出轴的外花键连接；所述常闭式电磁离合器(2)的内花键与转向电机(1)输出轴上的外花键相啮合；所述蜗轮蜗杆减速机构(3)中的蜗杆轴(303)的外花键与常闭式电磁离合器(2)的内花键相啮合。 2.根据权利要求1所述一种自动驾驶汽车线控转向系统，其特征在于，所述蜗轮蜗杆减速机构(3)还包括蜗杆(301)、蜗轮(302)、蜗轮轴(304)；所述蜗杆轴(303)与常闭式电磁离合器(2)相连；所述常闭式电磁离合器(2)与转向电机(1)相连；所述蜗杆(301)与蜗轮(302)相啮合；所述蜗轮轴(304)设置在蜗轮(302)的中间孔内通过平键与蜗轮(302)固定，蜗轮轴上有一部分为齿轮轴(401)；所述蜗轮轴(304)上齿轮轴(401)一侧的末端设置有滚针轴承。 3.根据权利要求3所述一种自动驾驶汽车线控转向系统，其特征在于，所述蜗轮轴(304)上蜗轮(302)处有一对深沟球轴承。 4.根据权利要求1所述一种自动驾驶汽车线控转向系统，其特征在于，所述三级行星齿轮减速机构(6)还包括高速级太阳轮(601)、高速级行星轮(602)、高速级行星架(603)、中速级太阳轮(604)、中速级行星轮(605)、中速级行星架(606)、低速级太阳轮(607)、低速级行星轮(608)、低速级行星架(609)和齿圈(610)；所述高速级行星轮(602)、中速级行星轮(605)和低速级行星轮(608)通过行星架上的短轴与高速级行星架(603)、中速级行星架(606)和低速级行星架(609)连接；所述高速级太阳轮(601)与高速级行星轮(602)相啮合；所述中速级太阳轮(604)与中速级行星轮(605)相啮合；所述低速级太阳轮(607)和低速级行星轮(608)相啮合；所述齿圈(610)的内齿与高速级行星轮(602)、中速级行星轮(605)和低速级行星轮(608)相啮合，外部固定在力感电机(5)的壳体上。 5.根据权利要求4所述一种自动驾驶汽车线控转向系统，其特征在于，所述高速级太阳轮(601)、中速级太阳轮(604)、低速级太阳轮(607)、高速级行星轮(602)、中速级行星轮(605)和低速级行星轮(608)的模数均相同，均采用直齿齿轮。 6.根据权利要求1所述一种自动驾驶汽车线控转向系统，其特征在于，所述齿轮齿条转向器(4)包括齿轮(401)和齿条(402)；所述齿轮(401)与齿条(402)相啮合；所述齿轮(401)采用斜齿轮；所述齿条(402)的两个端头与左右横拉杆端头连接在一起。
汽车线控技术应用实例 1、线控制动系统 线控制动系统（BBW，Brake-By-Wire），目前分为两类，一种为电液制动系统（EHB，Electro-Hydraulic Brake），另一种为电子机械制动系统（EMB，Electro-Mechanical Brake）。EHB是电子与液压系统相结合所形成的多用途、多形式的制动系统，它由电子系统提供柔性控制，液压系统提供动力；而EMB 则将传统制动系统中的液压油或空气等传力介质完全由电制动取代，是未来制动控制系统的发展方向。 （1）电液制动系统 在中小型车辆的传统制动系统中，驾驶员通过制动主缸在轮缸建立制动压力，而EHB则是通过蓄能器提供制动压力。蓄能器压力由柱塞泵产生，可提供多次连续的制动压力。EHB由传感器、ECU及执行器（液压控制单元）等构成，其结构如图１所示。
制动踏板与制动器间无直接动力传递。制动时，制动力由ECU和执行器控制，踏板行程传感器将信号传给ECU，ECU汇集轮速传感器、转向传感器等各路信号，根据车辆行驶状态计算出每个车轮的最大制动力，并发出指令给执行器的蓄能器来执行各车轮的制动。高压蓄能器能快速而精确地提供轮缸所需的制动压力。同时，控制系统也可接受其他电子辅助系统（例如ABS、BAS、EBD、ESP 等）的传感器信号，从而保证最佳的减速度和行驶稳定性。 （2）电子机械制动系统 EMB主要用于小型车辆中，主要包含电制动器、ECU、轮速传感器、动力电源等。它与EHB最大区别是制动力为电机提供的转矩，而不是由柱塞泵产生的高压油，且有独立的电源来供电，其各部分的功能如表１。 2、线控转向系统 线控转向系统（SBW，Steering-By-Wire）去掉了转向盘和转向轮之间的机械连接，减轻了大约５kg重量，消除了路面的冲击，具有降低噪声和隔振等优点。目前国外著名汽车公司和汽车零部件厂家竞相研究具有智能化的新一代转向系统，如美国Delphi公司、TRW公司、日木三菱公司、Koyo公司、德国
SBW的英文全称是Steering By Wire。中文意思是“线控转向系统”。该系统去掉了转向盘和转向轮之间的机械连接，减轻了大约5kg重量，消除了路面的冲击，具有降低噪声和隔振等优点。目前国外著名汽车公司和汽车零部件厂家竞相研究具有智能化的新一代转向系统，如美国Delphi公司、TRW公司、日木三菱公司、Koyo公司、德国Bosch 公司、ZF公司、BMW公司等都相继在研制各自的SBW系统，国内也开始涉足这一相关研究领域。 SBW系统由方向盘模块、转向执行模块和ECU3个主要部分以及自动防故障系统、电源等辅助模块组成。 方向盘模块包括方向盘、方向盘转角、力矩传感器、方向盘回正力矩电机。方向盘模块的主要功能是将驾驶员的转向意图（通过测量方向盘转角）转换成数字信号并传递给主控制器;同时接受ECU送来的力矩信号，产生方向盘回正力矩以提供给驾驶员相应的路感信号。转向执行模块包括前轮转角传感器、转向执行电机、转向电机控制器和前轮转向组件等。转向执行模块的功能是接受ECU的命令，控制转向电机实现要求的前轮转角，完成驾驶员的转向意图。ECU对采集的信号进行分析处理，判别汽车的运动状态，向方向盘回正力电机和转向电机发送命令，控制两个电机的工作。自动防故障系统是线控转向系的重要模块，它包括一系列监控和实施算法，针对不同的故障形式和等级作出相应处理，以求最大限度地保持汽车的正常行驶。汽车的安全性是必须首先考虑的因素，是一切研究的基础，因而故障的自动检测和自动处理是线控转向系统最重要的组成系统之一。 SBW的工作原理是当转向盘转动时，转向传感器和转向角传感器将测量到的驾驶员转矩和转向盘的转角转变成电信号输入到ECU，ECU依据车速传感器和安装在转向传动机构上的位移传感器的信号来控制转矩反馈电动机的旋转方向，并根据转向力模拟，生成反馈转矩，控制转向电动机的旋转方向、转矩大小和旋转角度，通过机械转向装置控制转向轮的转向位置，使汽车沿着驾驶员期望的轨迹行驶。 二、DBW线控油门系统

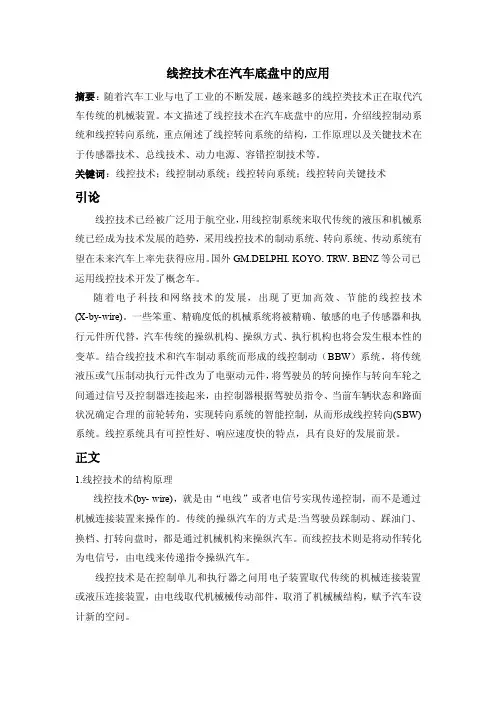

线控技术在汽车底盘中的应用 摘要：随着汽车工业与电了工业的不断发展，越来越多的线控类技术正在取代汽车传统的机械装置。本文描述了线控技术在汽车底盘中的应用，介绍线控制动系统和线控转向系统，重点阐述了线控转向系统的结构，工作原理以及关键技术在于传感器技术、总线技术、动力电源、容错控制技术等。 关键词：线控技术；线控制动系统；线控转向系统；线控转向关键技术 引论 线控技术已经被广泛用于航空业，用线控制系统来取代传统的液压和机械系统已经成为技术发展的趋势，采用线控技术的制动系统、转向系统、传动系统有望在未来汽车上率先获得应用。国外GM.DELPHI. KOYO. TRW. BENZ等公司已运用线控技术开发了概念车。 随着电子科技和网络技术的发展，出现了更加高效、节能的线控技术(X-by-wire)。一些笨重、精确度低的机械系统将被精确、敏感的电子传感器和执行元件所代替，汽车传统的操纵机构、操纵方式、执行机构也将会发生根本性的变革。结合线控技术和汽车制动系统而形成的线控制动（BBW）系统，将传统液压或气压制动执行元件改为了电驱动元件，将驾驶员的转向操作与转向车轮之间通过信号及控制器连接起来，由控制器根据驾驶员指令、当前车辆状态和路面状况确定合理的前轮转角，实现转向系统的智能控制，从而形成线控转向(SBW)系统。线控系统具有可控性好、响应速度快的特点，具有良好的发展前景。 正文 1.线控技术的结构原理 线控技术(by- wire)，就是由“电线”或者电信号实现传递控制，而不是通过机械连接装置来操作的。传统的操纵汽车的方式是:当驾驶员踩制动、踩油门、换档、打转向盘时，都是通过机械机构来操纵汽车。而线控技术则是将动作转化为电信号，由电线来传递指令操纵汽车。 线控技术是在控制单儿和执行器之问用电子装置取代传统的机械连接装置或液压连接装置，由电线取代机械械传动部件，取消了机械械结构，赋予汽车设计新的空问。
