1、电镀锌 电镀锌是商业紧固件最常用的镀层。它比较便宜,外观也较好看,可以有黑色、军绿色。然而,它的防腐性能一般,其防腐性能是锌镀(涂)层中最低的。一般电镀锌中性盐雾试验在72小时之内,也有采用特殊封闭剂,使得中性盐雾试验达200小时以上,但价格贵,是一般镀锌的5~8倍。 电镀锌加工过程易产生氢脆,所以10.9级以上的螺栓一般不采用镀锌的处理.虽然镀后可以用烘箱去氢,但因钝化膜在60℃以上时将遭破坏,因此去氢必须在电镀后钝化前进行。如此可操作性差,加工成本高。在现实中,一般生产厂不会主动去氢,除非特定客户的强制要求。 电镀锌的紧固件扭矩—预紧力一致性较差,且不稳定,一般不用于于重要部位的连接。为了改善扭矩—预紧力一致性,也可采用镀后涂覆润滑物质的方法改善和提高扭矩—预紧力一致性。 2、磷化 磷化相对镀锌便宜,耐腐蚀性能比镀锌差。磷化后应涂油,其耐腐蚀性能的高低与所涂油的性能有很大的关系。例如,磷化后涂一般的防锈油,中性盐雾试验也只有10~20小时。涂高档的防锈油,则可达72~96小时。但其价格是一般磷化涂油的2~3倍。 固件磷化常用的两种,锌系磷化和锰系磷化。锌系磷化润滑性能比锰系磷化好,锰系磷化抗腐蚀性,耐磨性镀锌较好。它的使用温度可达华氏225度到400度(107~204℃)。 工业用紧固件很多用磷化涂油处理。因为它扭矩—预紧力一致性很好,装配时能保证达到设计所预期的紧固要求,所以在工业中使用较多。特别是一些重要零部件的连接。如,钢结构连接副,发动机的连杆螺栓、螺母,缸盖、主轴承、飞轮螺栓,车轮螺栓螺母等。 高强度螺栓采用磷化,还可以避免氢脆问题,所以在工业领域10.9级以上的螺栓一般采用磷化表面处理。 3、氧化(发黑) 发黑+涂油是工业紧固件很流行的镀层,因为它最便宜,并且在油耗尽之前看起来不错。由于发黑几乎无防锈能力,所以无油后它很快就会生锈。就是在有油状态下,其中性盐雾试验也只能达到3~5小时。 发黑的紧固件扭矩—预紧力一致性也很差。如需提高,可以在装配时在内处螺纹上涂抹油脂后再旋合。 4、电镀镉 镉镀层耐腐蚀性能很好,特别是在海洋性大气环境下的耐腐蚀性较其他表面处理好。电镀镉的加工过程中的废液处理费用大,成本高,其价格约是电镀锌的15~20倍。所以在一般行
一、金属表面磷化处理的种类及各自的特点 磷化处理分类方法较多，工业上较为常用的有以下几种。 1、按磷化膜种类分 可把磷化分为锌系、锌钙系、锌锰系、锰系、铁系、非晶相铁系六大类。 磷化膜分类及特征： 磷化膜类 别磷化膜基本成分 铁基体单 位面积膜 层（g/m2） 结晶类型 锌系Zn2Fe(PO4)·4H2OZn3(PO4)2·4H2O 1～40 定型晶结构，树枝状、针状、空 隙较多 锌钙系Zn2Ca(PO4)2·4H2OZn2Fe(PO4)2·4H2O Zn3(PO4)2·4H2O 1～15 紧密颗粒状，有 时有大的针状 颗粒，空隙较少 锌锰系Zn2Fe(PO4)2·4H2OZn3(PO4)2·4H2O(M n,Fe)5H2(PO4)4·4H2O 1～40 颗粒-树枝-针 状混合晶型，空 隙较少 锰系(Mn,Fe)5H2(PO4)4·4H2OMn3(PO4)2·3 H2O酸式磷酸铁锰 1～40 密集颗粒状，空 隙少 铁系Fe5H2(PO4)4·4H2O 5～20 颗粒状，空隙较 多 非晶相铁 系Fe3H2(PO4)2·8H2OFe2O3FePO4 2.5～1.5 膜薄，结构呈非 晶相平面分布 2、按磷化膜质量分类 实际应用中，一般根据单位面积膜层质量（g/m2）衡量，可分为重量级、次重量级、轻量级、次轻量级四种。。通常膜薄附着力好，而膜厚耐蚀性好，涂装前处理所需膜层为0.5~7.5g/m2，一般锌系磷化膜控制在1~4.5g/m2，铁系磷化膜控制在0.2~1g/m2，与阴极电泳或粉末涂料配套时磷化膜控制在1~3g/m2。
质量分类膜质量/ （g/m2） 膜主要成分用途 次轻量级0.2～1 磷酸铁、磷酸钙等用于变形大的工件作底层轻量级 1.1～4.5 磷酸锌等作通用底层 次重量级 4.6～7.5 磷酸锌等用于基本不变形的工件作 底层 重量级>7.5 磷酸锌、磷酸锰等作防锈用，不作底层 3、按磷化处理温度分类 (1)高温磷化磷化处理温度为80～90℃。优点是配方成份简单，磷化速度快，磷化膜的耐蚀性、硬度及耐热性能较高。缺点是槽液温度高、耗能大、蒸发量大、沉渣多，成本高，形成磷化膜较厚且粗糙，一般不作涂装前的磷化。 (2)中温磷化磷化处理温度为60～75℃。优点是磷化速度较快，磷化结晶较细，耐蚀性能好，但磷化膜仍较厚，涂装后涂膜的光泽不好，一般适用于耐蚀性防护层及喷、刷漆的底层，但不适用于电泳及静电粉末喷涂的底层。 (3)低温磷化磷化处理温度为35～55℃。低温磷化成膜动力主要依赖配方中的促进剂等物质，形成的磷化膜薄而致密，平整光滑，槽液稳定，沉渣较少，能耗小，维护简便，使用综合成本低，是目前国内外涂装底层处理的主要技术。 (4)常温磷化常温状态下，不加温的磷化工艺。磷化成膜的动力完全依赖于配方中的促进剂成分。节能，减少设备投资，是新的发展趋势，但磷化速度较侵，对大批量产品不适用。磷化配方复杂，槽液维护调整难度较大，槽液浓度较高，但综合成本较低，是发展方向。 4、按磷化处理工艺分类 磷化工艺主要有浸渍法、喷淋法和涂刷法，其作用和特点如表4所示。
表面处理--- 除锈程度 ISO8501-1:1988 锈蚀等级(Rust Grades) A:钢表面完全被粘附的氧化皮覆盖，极少量或无可见锈B:钢表面被氧化皮和锈覆盖 C:钢表面完全被锈覆盖，极少量或无可见点蚀 D:钢表面完全被锈覆盖，可见点蚀 除锈程度 Sa : 喷砂除锈 Sa1/Sa2/Sa2.5/Sa3(SSPC SP7/SP6/SP10/SP5) St : 手工或动力工具除锈 St2 / St3 Fl : 火焰清洁 AFl/BFl/CFl/DFl ISO8501-2 --- 已有涂层表面的表面处理等级 P Sa : 已有涂层表面局部彻底的喷砂处理 P Sa2/P Sa2.5/P Sa3 P St : 已有涂层表面局部手工和动力工具处理 P St2/P St3 P Ma : 已有涂层表面局部机械打磨处理 P Ma 下列国家标准，涉及了防腐蚀的各种要求： GB8923 涂装钢材表面锈蚀等级和除锈等级（相对国际标准ISO 8501-1:1988） GB6060.5 表面粗糙度比较样板抛（喷）丸、喷砂加工表面（相对国际标准.ISO8503-2 :1995）GB6484 铸钢丸 GB6485 铸钢砂 GB/T13312 钢铁件涂装前除油程度检验方法（验油试纸法） HG/T 3656 钢结构桥梁漆 JB/Z350 高压无气喷涂典型工艺 GB1764 漆膜厚度测定法 GB/T 5210 涂层附着力的测定法，拉开法 GB/T 1771 色漆和清漆耐中性盐雾性能的测定（相对国际标准ISO 7253:1984） GB/T 1865 色漆和清漆人工气候老化和人工辐射曝露（相对国际标准ISO 11341:1994） GB/T1740 漆膜耐湿热测定法 GB7692 涂装作业安全规程涂漆前处理工艺安全 GB6514 涂装作业安全规程涂漆工艺安全 GB/T15957-1995 大气环境腐蚀性分类 石油行业标准 SYJ0004-1999 钢质管道及储罐防腐蚀工程设计规范 SY4058-93 埋地钢质管道外防腐层和保温层现场补伤施工及验收规范 SY/T0007-1998 钢质管道及储罐腐蚀控制工程设计规范 SY/T0063-99 管道防腐层检漏试验方法 SY/T0087-95 钢质管道及储罐腐蚀与防护调查方法标准 SY/T0407-1997 涂装前钢材表面预处理规范
手机常用工艺简介 作者：杨波发表人：中国手机研发网添加日期：2007-9-19手机常用工艺简介 一、金属装饰件的类型及工艺 随着消费者审美标准的提高，以及手机工艺的快速发展，为了丰富手机外观颜色搭配和提升质感 的表达效果，越来越多的各种类型的手机装饰件被应用于手机上。大致分为电铸件、铝装饰件、不锈 钢装饰件、粉末冶金件、水晶标牌、钻石及人造宝石等几类。 电铸件: （一）特点 金属感强，档次高，耐磨性好。能进行超精密加工、容易加工出形状复杂的零件；零件和模具一体。（二）工艺 刻模具（材料铜，钢，镍），也称为原始模具。模具与零件反型。采用立体雕刻机或者精密 CNC 加工。将原始模具放置到电解槽中镀镍，厚度由电解时间和电流大小决定，得到的模具和零件一样。 将电镀出的零件剥离，作为模具再镀 10~12 小时，得到的模型与零件反型，此为一级模一级模再电镀一次，称为二级模，进行微处理后，得到的模具和零件一样。二级模处理成为三级模，与零件反型。 三级模处理成为四级模，与零件一样，样件是 2~5 件。在四级模的基础上复制成凸模，再复制成凹模，循环复制，把所有的凹模连板焊接成为模具。电铸出的产品用切割机切割成产品。一张模具的使用寿 命不超过 10 次就需要报废。（在前面几级模具中，每一套都要进行微处理，处理成光面和麻面两种效果；光面用砂纸或抛光机抛光，麻面则可采用喷砂、腐蚀、电火花等工艺。） （三）表面处理及效果 镭射效果：镭射雕刻的图案一般是凹进去，其七彩效果是靠表面的细碎面进行光的反射达到的。 雕刻深度不超过 3mm，拔模在 10 度以上。夏新手机上的龙和蝴蝶是镭射雕刻，图案一般凹进去，镭 射的面很细微，容易磨损，一般做凹进去的效果，凸出来容易磨损掉。镭射加工，类似防伪标记， 但防伪标记达不到这种装饰件效果。 颜色效果：银色，为本色；黄色，镀金；黑珍珠色，镀黑珍珠镍。电铸件只能镀出三种颜色：银 色、金色、黑色。其它色只能通过后期喷涂达到 （四）设计要点 浮雕或隆起部分边缘处应留有拔模斜度，最小为10°，随产品高度增加，拔模斜度也相应增大。 字体的拔模斜度应在15°以上。铭牌的理想高度在3mm 以下，浮雕或凸起部分在0. 4~0.7mm 间。字 体的高度或深度不超过0.3mm。若采用镭射效果则高度或深度不超过0.2mm，最佳高度或深度为 0.1mm。板材的平均厚度为0.2±0.05，若产品超过此高度则应做成中空结构，并允许产品高度有 0.05mm 的误差；由于板材厚度是均匀结构，产品表面的凸起或凹陷部分背面也有相应变化。产品的 外型轮廓使用冲床加工，为防止冲偏伤到产品或产品冲切变形，其外缘切边宽度平均为0.07mm，尽 量保证冲切部分在同一平面或尽量小的弧度上，避免用力集中而造成产品变形。冲切是只能在垂直产 品的方向作业。铭牌表面效果，可采用磨砂面、拉丝面、光面、镭射面相结合的方式。光面多用于图 案或者产品的边缘，产品表面应该避免大面积的光面，否则易造成划伤；磨砂面和拉丝面多用于铭牌 底面，粗细可进行调整；在实际的生产中，磨砂面的产品要比拉丝面的产品不良率低，但是开发周期 长一些。镭射面多用于字体和图案，也可用于产品底面。若产品表面需要喷漆处理，应该提供金属漆 的色样。由于工艺的限制，应允许最终成品的颜色与色样有轻微的差异若铭牌装配时为嵌入的结构， 请提供机壳的正确尺寸及实样。若铭牌的尺寸过大过高，应在机壳上相应的部位加上支撑结构。 铝装饰件 （一）特点 效果及颜色多样化 （二）工艺 铝板拉丝
工艺规程 文件编号：HD/GYGC2015-019 工艺类别：表面处理（通用） 编制： 校对： 审核： 批准： 生效日期凌海航达航空科技有限公司
目录 1. 总体要求........................................................ (2) 2. 目的........................................................ .. (2) 3. 适用范围........................................................ (2) 4. 产品概述........................................................ (3) 5. 依据........................................................ .. (3) 6. 工序级别定义........................................................ . (3) 7. 所用主要设备........................................................
(3)
8. 工艺流程........................................................ (3) 9. 检验定义........................................................ (3) 10. 工作记录........................................................ . (3) 11. 具体工艺要求........................................................ .. (4) 12. 工艺重要关联与补充........................................................ .. (6) 附录 《生产工艺&过程检验卡》（PM-QCP-006-01）——表面处理

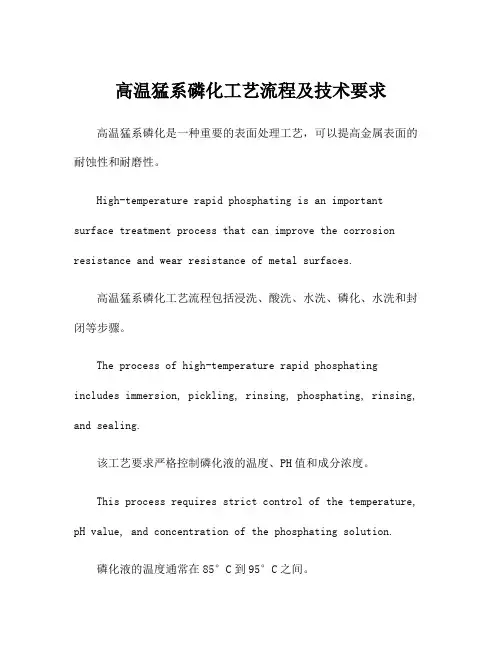

金属表面的磷化处理方法 根据本发明的方法，将经过上述除油清洗的工件浸入酸性磷化液中，磷化的水溶液含有锌化合物，其含量相当于0.5克/升-1.5克/升的锌离子，相当于5-30克/升磷酸根离子的磷酸盐，相当于0.01至0.2克/升亚硝酸根离子的亚硝酸盐和(或)0.05至2克/升的芳族硝基化合物，溶液温度为40°-70℃，浸渍15至120秒。然后以同样温度的同样磷化液喷2秒以上，通常在喷后依次用自来水及去离子水清洗。 磷化液中的主要成份是锌离子，含量可以是0.5-1.5克/升，最好是0.7-1.2克/升。低于0.5克/升时，就不能产生均匀的磷化膜，而只形成不均匀的蓝膜。含量高于1.5克/升时，会产生均匀磷化膜，但膜层易于含有叶片状结晶，就象普通喷淋工艺所形成的那样，因而就不宜于作阳离子电泳漆的底层。锌离子的加入，可用氧化锌、碳酸锌、硝酸锌等。磷酸盐离子含量可为5至30克/升，最好是10至20克/升。低于5克/升时易于形成不均匀的膜层，超过30克/升时不会再有很大的作用。磷酸根离子的来源可为磷酸、磷酸钠、磷酸锌、磷酸镍等。 作为磷化促进剂，可用亚硝酸根离子。其含量为0.01-0.2克/升，最好是0.04-0.15 克/升。或者是使用芳族硝基化合物，含量为0.05-2克/升，最好是0.1-1.5克/升。亦可二者共用。倘若这些促进剂含量低于下限，就不可能获得足够的磷化，而生成黄锈或类似的膜层。如含量超过上限，就会形成不均匀的蓝色膜层。亚硝酸根离子的来源可为亚硝酸钠、亚硝酸铵等。至于芳族硝基化合物，则可用间-硝基苯磺酸盐类(如间硝基苯磺酸钠)、硝基苯甲酸、硝基间苯二酚等。 磷化液除含有上述锌离子、磷酸盐离子、亚硝酸盐离子及一种芳族硝基化合物外，还可以含有硝酸盐离子、氯酸盐离子、镍离子和钴离子。这些任选的附加离子含量可为:硝酸盐1-10克/升，最好是2-8克/升；氯酸盐0.05-2克/升，最好是0.2-1.5克/升；镍离子0.05-2克/升，最好是0.2-1.5克/升；钴离子0.05-2克/升，最好是0.1至1克/升。这些附加成分可为一种，亦可为两种或两种以上结合使用。其添加形式最好是硝酸、硝酸钠、硝酸铵、硝酸锌、硝酸镍、盐酸、氯酸钠、氯酸铵、碳酸镍、硝酸镍、氯化镍、磷酸镍、碳酸钴、硝酸钴、氯化钴、磷酸钴等。 用这种磷化液处理时，磷化液温度可为40°-70℃，最好是45°-60℃。温度低于40℃时，不能平稳地获得磷化，要获得令人满意的磷化膜需要较长时间的处理。温度超过70℃时，磷化液的成分会不平衡，这是由于促进剂的分解和一些成分沉淀所致，因而就不可能得到令人满意的膜层。 关于处理时间方面，首先是浸渍15-120秒，然后喷2-60秒。最好是浸渍30-50秒，然后喷5-45秒。如果浸渍时间不到15秒，就不可能获得良好的立方晶体，而会形成不好的叶片状晶体。浸渍时间即使超过120秒，也不会得到任何较大的收效，而只会增加了设备。喷淋的时间倘若不足2秒，浸渍时沉积上去的污渣冲洗不净，就会紧附于工件的表面，在用水清洗的工序时也几乎不能把它们除去。这样，电泳漆膜的结合力和外观质量就会受损。若喷淋时间超过60秒，也不会再产生更好的效果，其结果亦只是增大了设备费用。 按本发明的方法来磷化，就可以使内凹陷部位(如侧梁之内侧、门内侧等)耐腐蚀性能大大提高。而
磷化处理技术(1) 所谓磷化处理是指金属表面与含磷酸二氢盐的酸性溶液接触，发生化学反应而在金属表面生成稳定的不溶性的无机化合物膜层的一种表面的化学处理方法。所形成的膜称为磷化膜。它的成膜机理为：（以锌系为例） a)金属的溶解过程 当金属浸入磷化液中时，先与磷化液中的磷酸作用，生成一代磷酸铁，并有大量的氢气析出。其化学反应为； Fe+2H 3PO 4 =Fe (H 2 PO 4 ) 2 +H 2? ↑ (1) 上式表明，磷化开始时，仅有金属的溶解，而无膜生成。 b)促进剂的加速 上步反应释放出的氢气被吸附在金属工件表面上，进而阻止磷化膜的形成。因此加入氧化型促进剂以去除氢气。其化学反应式为： 3Zn(H 2PO 4 ) 2 +Fe+2NaNO 2 =Zn 3 (PO 4 ) 2 +2FePO 4 +N 2 ↑+2NaH 2 PO 4 +4H 2 O (2) 上式是以亚硝酸钠为促进剂的作用机理。 c)水解反应与磷酸的三级离解 磷化槽液中基本成分是一种或多种重金属的酸式磷酸盐，其分子式 Me(H 2PO 4 ) 2 ，这些酸式磷酸盐溶于水，在一定浓度及PH值下发生水解泛音法，产 生游离磷酸： Me(H 2PO 4 ) 2 =MeHPO 4 +H 3 PO 4 ( 3 ) 3MeHPO 4=Me 3 (PO 4 ) 2 +H 3 PO 4 ( 4 ) H 3PO 3 =H 2 PO 4 -+H+=HPO 4 2-+2H+=PO 4 3-+3H+ ( 5 ) 由于金属工件表面的氢离子浓度急剧下降，导致磷酸根各级离解平衡向右移动，最终成为磷酸根。 d)磷化膜的形成 当金属表面离解出的三价磷酸根与磷化槽液中的（工件表面）的金属离子（如
表面处理技术标准 厦门盈趣科技股份有限公司
目录 1 范围.............................................................................. (3) 2 规范性引用文件 (3) 3 定义.............................................................................. . (4) 4 材料.............................................................................. . (4) 5 表面处理盐雾试验的要求 (4) 6 铜合金电镀表面处理标准....................................................... 5-6 7 锌合金/铝合金电镀表面处理标准...........................................6-7 8 塑料电镀表面处理标准............................................................ 7-8 9 不锈钢电镀表面处理标准..........................................................8-9 10 烤漆表面处理标准............................................................... ….9-11 11 PVD 表面处理标准............................................................... ..11-12 12 铝合金阳极氧化表面处理标准................................................12-13 13 CASS 试验（醋酸铜盐雾试验）与ASS 试验（乙酸盐雾试验）等效对照表 (14) 附录A 百格试验方法 (15) 附录B 漆膜铅笔硬度试验方法 (16)
金属表面处理种类简介 电镀 金属或其他不溶性材料做，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。 镀锌 镀锌是指在、或者其它材料的镀一层锌以起美观、等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（）在中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。 发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程： 工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。 所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。 金属表面着色 金属表面着色，顾名思义就是给金属表面“涂”上颜色，改变其单一的、冰冷的金属色泽，代之以五颜六色，满足不同行业的不同需求。 给金属着色后一般都增加了防腐能力，有的还增加了抗磨能力。但表面彩色技术主要的应用还在装饰领域，即用来美化生活，美化社会。 抛丸 抛丸的原理是用电动机带动叶轮体旋转(直接带动或用V型皮带传动)，靠离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、等不同类型)抛向工件的表面，使工件的表面达到一定的粗糙度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。其寓意即为抛丸处理可以为喷漆工艺的前道工序。 喷砂 喷砂是采用为动力，以形成高速喷射束将喷料（铜矿砂、、、铁砂、砂）高速喷射到需要处理的工件，使工件表面的的外表或形状发生变化，由于对工件表面的冲击和
北京奇朔科贸有限公司 部分金属材料热处理及表面处理工艺规范 第一版 编写：赵贵波 审核： 批准： 北京奇朔科贸有限公司 二零一二年六月
目录 1.0 热处理的工艺分类及代号---------------------------------------------------------------------3 1.1 基础分类-----------------------------------------------------------------------------------------------3 1.2 附加分类-----------------------------------------------------------------------------------------------3 1.3 热处理工艺代号--------------------------------------------------------------------------------------4 1.4 图样中标注热处理技术条件用符号--------------------------------------------------------------7 2.0 金属材料的热处理方法和应用目的-------------------------------------------------------8 2.1 钢的淬火-----------------------------------------------------------------------------------------------8 2.2 热处理的过程方法和应用目的--------------------------------------------------------------------9 3.0 部分金属材料的热处理规范-----------------------------------------------------------------17 3.1 渗碳钢的热处理工艺--------------------------------------------------------------------17 3.2 渗氮钢的热处理工艺--------------------------------------------------------------------------------20 3.3 调质钢的热处理工艺-------------------------------------------------------------------------------21 3.4 -弹簧钢的热处理工艺------------------------------------------------------------------------------23 3.5 轴承钢的热处理工艺-------------------------------------------------------------------------------25 3.6 合金工具钢的热处理工艺------------------------------------------------------------------------- 26 3.7 碳素工具钢的热处理工艺--------------------------------------------------------------------------29
金属表面处理种类简介 电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。 发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。 在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程：
图纸上的技术要求汇 总
图纸技术要求 一、一般技术要求 制件去除表面氧化皮； 制件不得有划痕、擦伤等损伤零件表面的缺陷； 去除毛刺飞边； 锐角倒钝； 未注倒角均为0.5×45%%d； 未注越程槽均为1.2×0.3； 表面平整无毛刺； 二、未注公差技术要求（金属件） 未注公差尺寸的极限偏差按GB/T 1804-m； 未注形位公差按GB/T 1184-K； 未注长度尺寸允许偏差±0.5； 三、表面处理技术要求 表面镀白（黑）锌处理； 表面喷漆（喷塑）处理； 表面发黑处理； 表面电泳处理； 表面镀铬处理； 表面抛光处理； 表面滚花，直纹（网纹）m=0.4 GB/T 6403.3； 四、热处理技术要求
制件氮化450-480HV； 制件毛坯须调质处理220-260HB； 制件调质处理30-35HRC； 制件高频淬火45～50HRC； 制件渗碳处理，深度＞0.1； 制件进行高温回火处理； 制件整体淬火40-45HRC； 五、铸件技术要求 1、压铸件技术要求 未注公差尺寸的极限偏差按GB/T 1804-m； 未注形位公差按GB/T 1184-K； 未注倒角均为0.5×45%%d； 未注壁厚2.5；未注筋板1.5～2； 未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d； 制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷； 各脱模顶料推杆压痕均应低于该制件表面0.2； 制件要求符合GB/T 15114《铝合金压铸件》标准规定； 表面喷漆（喷塑）处理，不得污染到已加工表面； 加工表面在表面处理后加工，加工后涂油保护； 未注尺寸参照三维造型； 制件表面处理及其它要求按客户定； 2、砂型铸造技术要求
电镀/电泳/锌镀/发黑/金属表面着色/抛丸/喷砂/喷丸/磷化/钝化电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷之涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。
发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。 在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程： 工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。 所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。 金属表面着色 金属表面着色，顾名思义就是给金属表面“涂”上颜色，改变其单一的、冰冷的金属色泽，代之以五颜六色，满足不同行业的不同需求。给金属着色后一般都增加了防腐能力，有的还增加了抗磨能力。但表面彩色技术主要的应用还在装饰领域，即用来美化生活，美化社会。 抛丸
铝合金表面处理技术规范艾默生网络能源有限公司
修订信息表
目录 目录 (3) 前言 (5) 一、铝合金化学氧化技术规范 (6) 1目的 (6) 2 适用范围 (6) 3 关键词 (6) 4引用/参考标准或资料 (6) 5 规范内容 (6) 5.1 术语 (6) 5.2 工艺鉴定要求 (7) 5.2.1 总则 (7) 5.2.2 设计要求 (7) 5.2.3 鉴定程序 (7) 5.2.4 试验及试片要求 (7) 5.2.5 试验方法及质量指标 (8) 5.2.6 鉴定状态的保持 (8) 5.3 产品质量检验要求 (8) 5.3.1 外观 (8) 5.3.2 耐蚀性 (9) 二、铝合金喷砂光亮阳极化技术规范 (9) 1目的 (9) 2 适用范围 (9) 3 关键词 (9) 4 引用/参考标准或资料 (9) 5 规范内容 (10) 5.1 术语 (10) 5.2 工艺鉴定要求 (10) 5.2.1 总则 (10) 5.2.2 设计要求 (10) 5.2.3 鉴定程序 (10) 5.2.4 试验及试片要求 (10) 5.2.5 试验方法及质量指标 (11) 5.2.6 鉴定状态的保持 (11) 5.3 产品质量检验要求 (12) 5.4 备注 (12) 6 附录1 (12) 三、喷砂及拉丝技术规范 (13) 1目的 (13) 2 适用范围 (13) 3 关键词 (13)
4引用/参考标准或资料 (13) 5 规范内容 (13) 5.1 术语 (13) 5.2工艺鉴定要求 (14) 5.2.1 总则 (14) 5.2.2 设计要求 (14) 5.2.3 鉴定程序纪律 (14) 5.2.4 试验及试片要求 (14) 5.2.5 试验方法及质量指标 (15) 5.2.6 鉴定状态的保持 (15) 5.3 产品质量检验要求 (16) 5.3.1 拉丝件 (16) 5.3.2 喷砂件： (16)
金属表面发黑处理工艺 金属表面发黑处理工艺 （注意！一定是钢或是铁的零件！合金件不在此列！） 有的朋友喜欢DIY零件、配件。但是在完工后往往还要面临表面处理的问题，或者是不满意原来的颜色，特别是需要达到真狗的表面颜色与防锈效果，就更需要这个步骤啦！特别是有些配件的外型比较敏感，不方便给厂家直接处理。所以今天整理了一些资料在结合自己的心得，贴出来给兄弟们共享！！ 钢铁零件的表面处理一般有————碱性氧化法和酸性氧化法两种。酸性氧化法也称为“发蓝”。目的是使金属表面形成一层氧化膜，以防止金属表面被腐蚀，酸性氧化法也称为“磷化处理”（国际上大多军工企业均采取此法），其具有比发蓝更好的抗磨损性与抗腐蚀性。钢铁制品表面经“发蓝”处理后所形成的氧化膜，其主要成分是四氧化三铁。呈黑蓝色或深黑色。 下面就来介绍一下在家中如何操作这两种处理。 一、碱性氧化法“发蓝”药液 1．配方（化工店都有卖）： 硝酸钠50～100克氢氧化钠600～700克 亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。（我是使用一个弃置不用的铁桶） 3．流程： （1）金属表面一定要洗净和干燥、除油以后，才能进行“发篮”处理。建议使用洗衣粉水刷洗，再浸泡1：100的稀盐酸1-5分钟除油除杂质。 （2）把要处理的零件置入铁桶中与溶液一起“煮”约1小时即可。
（3）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。最后表面涂敷机油进行封闭保护即可。 二、酸性氧化法“磷化处理”药液 1．配方（化工店都有卖）： 磷酸3～10克硝酸钙80～100克 过氧化锰10～15克水1000克 2．制法与流程同碱性发蓝相同。 三、对于不锈钢一般在家中较难处理，其实用处也不太大，因为不锈钢零件最好看的就是其表面亮晶晶的质感。但也一起贴出来，可能会有弟兄喜欢。 不锈钢氧化处理：广泛运用于军事工业，处理后表面颜色依金属材质的含碳量和其他成分而定。一般呈深灰黑色、灰色等。流程如下———— 1、金属除锈、除油 2、磷酸钙120g/L +过磷酸钠150g/L +水，配比成不饱和溶液。 3、零件悬挂浸于溶液中，120摄氏度加热40分钟 4、零件取出加热到600摄氏度，再次投入溶液中加热10分钟。 5、反复3、4两步流程，直至达到理想表面磷化层（或是颜色）。 以上方法是家庭的简易操作，希望各位弟兄多多尝试！！！！ 另在补充一个最最简单的：可乐一瓶（可口还是百事随个人喜好~）白醋一瓶，可乐不要让他跑气，把零件放入可乐中，把醋倒下去，等待1~2小时后即可，颜色深浅由倒入的醋量多少决定，但此法发出的颜色不是纯黑，而是灰黑。
磷化常见问题及处理方法常见故障原因分析 1、磷化膜结晶粗糙多孔： 原因： 1）游离酸过高。 2）硝酸根不足。 3）零件表面有残酸，加强中和及清洗。 4）Fe2+过高，用双氧水调整。 5）零件表面过腐蚀，控制酸洗浓度和时间。 2、膜层过薄，无明显结晶： 原因： 1）总酸度过高，加水稀释或加磷酸盐调整酸的比值。2）零件表面有硬化层，用强酸腐蚀或喷砂处理。 3）亚铁含量过低，补充磷酸二氢铁。 4）温度低。 3、磷化膜耐腐蚀性差和生锈 原因：
1）磷化晶粒过粗或过细，调整游离酸和总酸度比值。2）游离酸含量过高。 3）金属过腐蚀。 4）溶液中磷酸盐含量不足。 5）零件表面有残酸。 6）金属表面锈没有出尽。 4、磷化零件表面有白色沉淀： 原因： 1）溶液中沉淀物过多。 2）硝酸根不足。 3）锌、铁、P 2O 5 含量高。 5、磷化膜不易形成： 原因： 1）零件表面有加工硬化层 2）溶液里SO-2含量高，用钡盐处理。3）溶液渗入杂质，更换磷化溶液。 4）P 2O 5 含量过低，补充磷酸盐。
6、磷化层不均、发花： 原因： 1）除油不净、温度太低。 2）零件表面有钝化状态，加强酸洗或喷砂。 3）零件因热处理加工方法不同。 7、冷挤压后磷化膜产生条状脱落： 原因： 1）肥皂溶液里有杂质。 2）皂化前零件表面有杂质和沉淀物，重新磷化。 8、磷化膜发红抗蚀能力下降： 原因： 1）酸洗液里铁渣附在表面。 2）铜离子渗入磷化液 磷化常见故障及处理方法
磷化膜结晶粗大的原因及处理方法 原因： ①亚铁离子含量过多； ②零件表面带有残酸； ③溶液里硝酸根不足； ④溶液里硫酸根含量增高； ⑤零件表面过腐蚀。 处理方法： ①用压缩空气搅拌，或用双氧水降低亚铁离子含量，升高温度； ②加强中和或水洗； ③添加硝酸锌； ④用碳酸钡处理硫酸根； ⑤控制酸的浓度和时间。 质量问题外观现象产生原因解决方法 1、无磷化膜或磷化膜不易形成工件整体或局部无磷化膜，有时发蓝或有空白片
金属表面处理技术 近年来，金属表面处理技术获得了迅速发展，已广泛应用于众多领域。在表面处理技术及工程中，前处理占有极为重要的地位，他不仅作为表面处理前的一种"预处理工序"不可或缺，而且与后续表面处理的成败密切相关。 除油、除锈、磷化、防锈等基体前处理是为金属涂层技术、金属防护技术做准备的，基体前处理质量对此后涂层制备和金属的使用有很大的影响。例如，对有磷化和无磷化处理的同一涂层进行盐雾试验，其结果是防腐蚀能力相差大约一倍。可见除油、除锈、防锈、磷化等前处理对涂层的防锈能力和金属的防护能力起着至关重要的作用。 基体前处理的目的：一是增加涂层与基体的结合强度既加大附着力，二是增加涂层的功能如防腐蚀、防磨损及润滑等特殊功能。 随着金属加工业、铁路制造业、汽车行业的飞速发展，对生产各种金属制品及铁路、汽车零部件产品的质量有了更高要求，通过长期的实践证明，一些简单、简易的前处理方式，已经不能满足金属加工及涂装的基本要求。只有采用标准的前处理生产工艺，才能使钢铁表面形成一层标准的磷酸盐膜和防护膜，以满足金属加工和涂装处理的质量要求。因此，选用低成本、低能耗、高品质的金属前处理产品，是企业保证涂装质量和防护质量稳定与否的重要因素。 钢铁表面前处理工艺的必然： 钢铁表面在轧制或应用过程中，其表面有不同程度的油脂、氧化皮或铁锈等杂质的存在，在进行加工和涂装处理前，需对其进行清除处理，然后才能作为商品进行销售。如果不这样做就会严重地影响产品的外观质量和使用寿命，失去产品的竞争能力。如果钢铁表面未经处理就进行涂装，其涂层内的氧化皮、铁锈或油脂被涂层所掩盖，不久就会出现涂层脱落等现象，使所销售的产品呈现出锈迹斑斑的外观，失去了产品在市场上的竞争能力，因此钢铁表面进行前处理的必然性已引起广大企业的极大重视。
磷化处理在实际生产中的应用 磷化是大幅度提高金属表面耐腐蚀性的一个简单可靠、费用低廉、操作方便的工艺方法，因此被广泛的应用在实际生产中。 现代磷化工艺流程一般为： 脱脂→水洗→除锈→表调→磷化→水洗→烘干。 1、脱脂 钢材及其零件在储运过程中要用防锈油脂保护，一般合金在压力加工时要用到拉延油，林件在切削加工时要接触乳化液，热处理时可能接触冷却油，零件上还经常有操作者手上的油迹和汗迹，零件上的油脂还总是和灰尘等杂质掺和在一起的。零件上的油脂不仅阻碍了磷化膜的形成，而且在磷化后进行涂装时会影响涂层的结合力、干燥性能、装饰性能和耐蚀性。要脱去金属表面的油脂，首先就要了解油脂的有关性质： 1、油污的性质和组成 在选择脱脂方法和脱脂剂时，首先要了解金属表面所带的油污的性质和组成，只有这样，才能进行正确的选择，达到满意去油效果。 1、1、油污的组成 (1)、矿物油、凡士林他们是防锈油、防锈脂、润滑油、润滑脂及乳化液的主要成分。（2）皂类动植物油脂、脂肪酸等他们是拉延油的主要成分。 （3）防锈添加剂他们是防锈油和防锈脂的主要成分。 此外，金属屑、灰尘及汗渍等污物也会混杂在上述的油污中。 1、2油污的性质 （1）化学性质根据油污能否与脱脂剂发生化学反应而分为可皂化油污和不可皂化油污。 植物油脂和动物油脂是可皂化的，他们可以依靠皂化、乳化和溶解的作用脱除。矿物油和凡士林是不可皂化的，他们只能依靠乳化或溶解的作用来脱除。 （2）物理性质 根据油污黏度或滴落点的不同，其形态有液体和半固体。黏度越大或滴落点越高，清洗越困难。根据油污对基体金属的吸附作用，可分为极性油污和非极性油污。极性油污，如含有脂肪酸和极性添加剂的油污，有强烈的吸附在基体金属上的倾向，清洗较困难，要靠化学作用或较强的机械作用力来脱除。 此外，某些油污，如含有不饱和脂肪酸的拉延油，长期存放后，氧化聚集形成薄膜，含有固体粉料的拉延油，细微的粉料吸附在基体金属表面上，还有当油污和金属腐蚀物等混合在一起，都会极大的增加清洗的难度。2、脱脂方法及材料 脱脂是依靠脱脂剂对污物的溶解作用，皂化作用，依靠表面活性剂对污物的润湿、渗透、分散等物理作用等等，使污物成为可溶解的或可分散的。但还必须使污物离开金属表面，而让新的清洗剂占据表面，这样金属表面才能达到清洁。因固体表面有相对稳定的液膜，溶解后的污物自动离开金属表面以及表面上清洗剂的更新等都不是很容易的。这就要求加以搅拌、擦拭等方式，以完成清洗过程或提高清洗效果等。 2、1清洗的方式有： （1）机械搅拌。在液体中加以机械搅拌，使固体表面之液膜减薄。搅拌越强，液膜越薄，但其作用有一定限度。 （2）擦洗。 （3）加温清洗，增加热运动。 （4）喷洗。用高压喷洗。
