碳钢在碳酸铵溶液中的极化曲线
【目的要求】
1. 掌握准稳态恒电位法测定金属极化曲线的基本原理和测试方法。
2. 了解极化曲线的意义和应用。
3. 掌握恒电位仪的使用方法。
【实验原理】
1. 极化现象与极化曲线
为了探索电极过程机理及影响电极过程的各种因素，必须对电极过程进行研究，其中极化曲线的测定是重要方法之一。我们知道在研究可逆电池的电动势和电池反应时，电极上几乎没有电流通过，每个电极反应都是在接近于平衡状态下进行的，因此电极反应是可逆的。但当有电流明显地通过电池时，电极的平衡状态被破坏，电极电势偏离平衡值，电极反应处于不可逆状态，而且随着电极上电流密度的增加，电极反应的不可逆程度也随之增大。由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化，描述电流密度与电极电势之间关系的曲线称作极化曲线，如图2-19-1
所示。

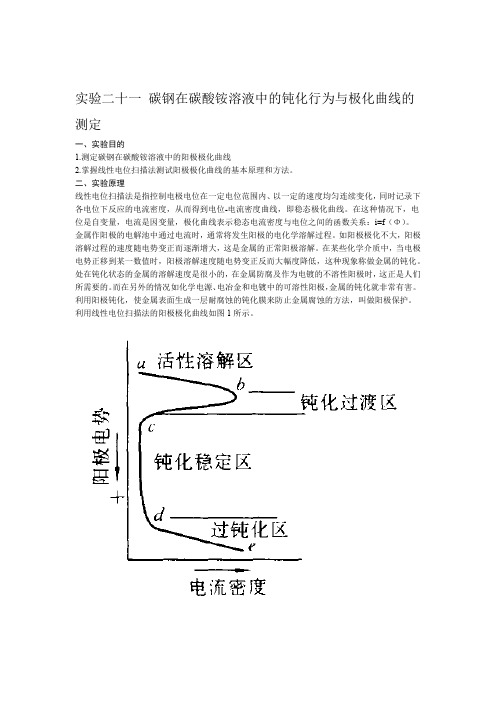

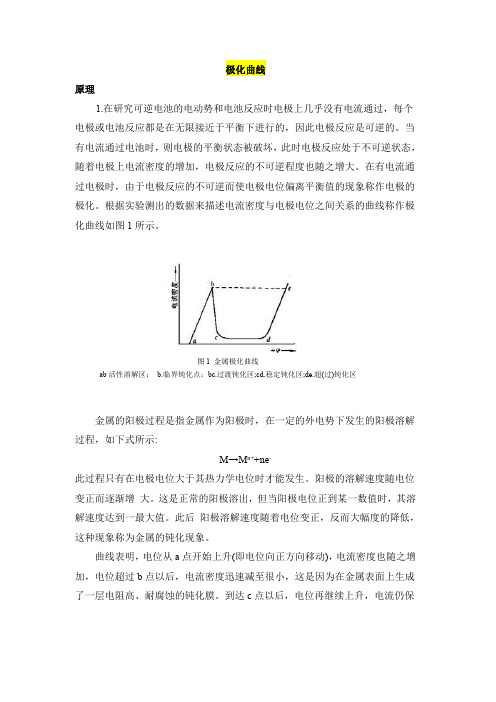

图2-19-1 极化曲线
A-B：活性溶解区；B：临界钝化点；B-C：过渡钝化区；
C-D：稳定钝化区；D-E：超(过)钝化区
金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程，如下式所示：
M→M n+＋n e
此过程只有在电极电势正于其热力学平衡电势时才能发生。阳极的溶解速度随电位变正而逐渐增大，这是正常的阳极溶出，但当阳极电势正到某一数值时，其溶解速度达到最大值，此后阳极溶解速度随电势变正反而大幅度降低，这种现象称为金属的钝化现象。图2-19-1中曲线表明，从A点开始，随着电位向正方向移动，电流密度也随之增加，电势超过B点后，电流密度随电势增加迅速减至最小，这是因为在金属表面生产了一层电阻高，耐腐蚀的钝化膜。B点对应的电势称为临界钝化电势，对应的电流称为临界钝化电流。电势到达C 点以后，随着电势的继续增加，电流却保持在一个基本不变的很小的数值上，该电流称为维钝电流，直到电势升到D点，电流才又随着电势的上升而增大，表示阳极又发生了氧化过程，可能是高价金属离子产生，也可能是水分子放电析出氧气，DE段称为过钝化区。
2. 极化曲线的测定
(1) 恒电位法
恒电位法就是将研究电极的电极电势依次恒定在不同的数值上，然后测量对应于各电位下的电流。极化曲线的测量应尽可能接近体系稳态。稳态体系指被研究体系的极化电流、电极电势、电极表面状态等基本上不随时间而改变。在实际测量中，常用的控制电位测量方法有以下两种：
阶跃法将电极电势恒定在某一数值，测定相应的稳定电流值，如此逐点地测量一系列各个电极电势下的稳定电流值，以获得完整的极化曲线。对某些体系，达到稳态可能需要很长时间，为节省时间，提高测量重现性，往往人们自行规定每次电势恒定的时间。
慢扫描法控制电极电势以较慢的速度连续地改变(扫描)，并测量对应电势下的瞬时电流值，以瞬时电流与对应的电极电势作图，获得整个的极化曲线。一般来说，电极表面建立稳态的速度愈慢，则电位扫描速度也应愈慢。因此对不同的电极体系，扫描速度也不相同。为测得稳态极化曲线，人们通常依次减小扫描速度测定若干条极化曲线，当测至极化曲线不
再明显变化时，可确定此扫描速度下测得的极化曲线即为稳态极化曲线。同样，为节省时间，对于那些只是为了比较不同因素对电极过程影响的极化曲线，则选取适当的扫描速度绘制准稳态极化曲线就可以了。
上述两种方法都已经获得了广泛应用，尤其是慢扫描法，由于可以自动测绘，扫描速度可控制一定，因而测量结果重现性好，特别适用于对比实验。
(2) 恒电流法
恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下，同时测定相应的稳定电极电势值。采用恒电流法测定极化曲线时，由于种种原因，给定电流后，电极电势往往不能立即达到稳态，不同的体系，电势趋于稳态所需要的时间也不相同，因此在实际测量时一般电势接近稳定(如1～3min内无大的变化)即可读值，或人为自行规定每次电流恒定的时间。
【仪器试剂】
电化学综合测试系统1套(或恒电位仪1台；数字电压表1只；毫安表1只) ；电磁搅拌器1台；饱和甘汞电极1支；碳钢电极2支(研究电极、辅助电极各1支)；三室电解槽1只(见图2-19-2)；氮气钢瓶1个。
(NH4)2CO3(2 mol·dm-3)；H2SO4(0.5 mol·dm-3)；H2SO4(0.5mol·dm-3)＋KCl (5.0×10-3mol·dm-3)；H2SO4 (0.5 mol·dm-3)＋KCl(0.1 mol·dm-3)。
【实验步骤】
碳钢在碳酸铵溶液中的极化曲线
1. 碳钢预处理用金相砂纸将碳钢研究电极打磨至镜面光亮，在丙酮中除油后，留出1cm2面积，用石蜡涂封其余部分。以另一碳钢电极为阳极，处理后的碳钢电极为
图2-19-2三室电解槽
1-研究电极; 2-参比电极; 3-辅助电极
阴极，在0.5 mol·dm-3H2SO4溶液中控制电流密度为5mA·cm-2，电解10min，去除电极上的氧化膜，然后用蒸馏水洗净备用。
2. 电解线路连接将2mol·dm-3 (NH4)2CO3溶液倒入电解池中，按照图2-19-2中所示安装好电极并与相应恒电位仪上的接线柱相接，将电流表串联在电流回路中。通电前在溶液中通入N2 5～10min，以除去电解液中的氧。为保证除氧效果可打开电磁搅拌器。
3. 恒电位法测定阳极和阴极极化曲线
阶跃法
开启恒电位仪，先测“参比”对“研究”的自腐电位(电压表示数应该在0.8V以上方为合格，否则需要重新处理研究电极)，然后调节恒电位仪从＋1.2V开始，每次改变0.02V，逐点调节电位值，同时记录其相应的电流值，直到电位达到-1.0V为止。
慢扫描法
(1) 测试仪器以LK98-II为例。
(2) 将测试体系的研究电极、辅助电极和参比电极分别和仪器上对应的接线柱相连
(3) 在windows98操作平台下运行“LK98BII”，进入主控菜单；打开主机电源开关，按下主机前面板的“RESET”键，主控菜单显示“系统自检通过”。否则应重新检查各连接线。
(4) 选择仪器所提供的方法中的“线性扫描伏安法”。“参数设定”中，“初始电位”设为－1.2V，“终止电位”设为1.0V，“扫描速度”设为10mV/s，“等待时间”设为120s。选择“控制”子菜单中的“开始实验”，记录并保存实验结果。
(5) 依次降低扫描速度至所得曲线不再明显变化。保存该曲线为实验测定的稳态极化曲线。
4. 恒电流法测定阳极极化曲线
采用阶跃法。恒定电流值从0mA开始，每次变化0.5mA，并测量相应的电极电势值，直到所测电极电势突变后，再测定数个点为止。
【注意事项】
1.按照实验要求，严格进行电极处理。
2.将研究电极置于电解槽时，要注意与鲁金毛细管之间的距离每次应保持一致。研究电极与
3.鲁金毛细管应尽量靠近，但管口离电极表面的距离不能小于毛细管本身的直径。
4.考察Cl-对镍阳极钝化的影响时，测试方式和测试条件等应保持一致
5.每次做完测试后，应在确认恒电位仪或电化学综合测试系统在非工作的状态下，关闭电源，取出电极。
【数据处理】
1. 对阶跃法测试的数据应列出表格。
2. 以电流密度为纵坐标，电极电势(相对饱和甘汞)为横坐标，绘制极化曲线。
