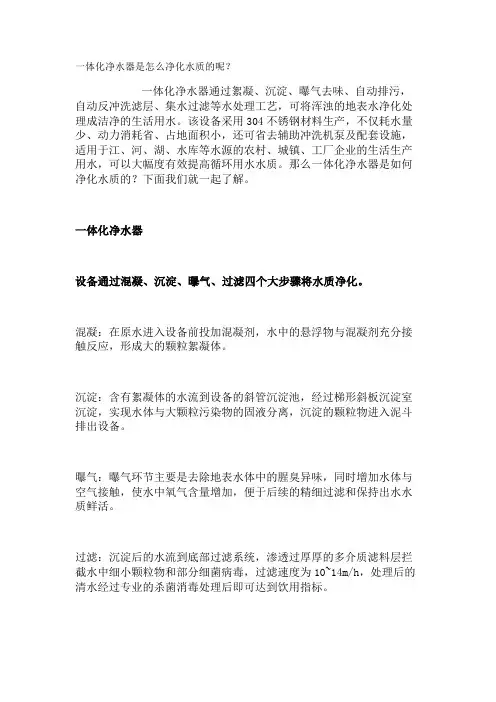

一体化净水器，是设有缩口的改进型喉管及格网、折板、水力反应等设施的综合净水器设备，将絮凝、澄清和过滤工艺紧凑合理地组合成一体，能方便地将一般地面水源原水净化成符合后序工艺要求的进水水质。
一体化净水装置包含有：混凝池、沉淀池、过滤池、水质稳定装置、反冲洗装置、水泵及电气控制柜。具体作用如下：
1、混凝池：投加混凝剂的原水由进水管进入混凝池内，用特制的搅拌机搅动，使水中的悬浮物和混凝剂充分接触反应形成矾花。一般净水装置是采用涡流反应来使水和混凝剂混和，但效果受水量的变化而不稳定。该净水装置则用搅拌机混和，不受水量变化而影响效果。
2、沉淀室：水经加混凝剂混凝后形成矾花，流到设备的沉淀池内进行沉淀，沉淀池采用斜管沉淀法，经过梯形斜板沉淀室沉淀完成固液分离，沉淀下来的污泥排入泥斗。
3、过滤池：经沉淀后的水流到过滤池过滤，滤池结构：底部为布水管，中部为石英砂，上部为无烟煤。过滤速度为10m/h，最后清水流到清水池内消毒处理后饮用。过滤池反冲周期为12小时左右，反冲时间为5-10分钟。
一体化净水器适用于以地表水为水源的水质净水，它有以下特点：
1、简单实用：一体化自动反冲净水器在设计了突出方便实用、操作简单的特点，整套系统巧妙地利用水力学特性，实现自动运行，对操作人员素质要求不高，一般人均可操作自如，并能自动控制设备运行特点。当滤层表面堵塞到一定程度时自动反冲，整套装置没有运行部件，设备故障几乎为零，运行可靠，便于维护。
2、安装使用方便：一体化自动反冲净水器主体设备为钢结构，在工厂内制成成品，运抵现场就位，安装调试即能投入使用，施工周期快。不方便运输的可在现场制造就位。
3、混凝反应功能：一体化自动反冲净水器在设计上也充分考滤了各地区性的水质差异情况，在合理选取投药点的同时，增加了混凝反应功能，使装置具有充分的混凝反应时间。并较保守地设计表面负荷，使设备更具有耐冲击负荷的能力，更适合地区不同的水质场合，过滤系统采用小阻力配水进行深层慢滤，确保滤后出水浊度≤3度。
4、适用广泛处理能力强：广泛适用于江、河、湖等地表水的净化处理，将浑浊度不大于3000毫升/升处理后供给工业用水或做为化学水的前处理。
一体化净水设备简介 应用的基础上，研制出具有独立知识产权的水处理设备——一 体化净水设备。产品近几年已在国内得到广泛应用，多项技术 指标都优于国内同类产品，经过多个工程项目的实践和检验， 证明该设备技术先进、运行稳定、管理操作简单。 一体化净水设备集混凝、沉淀、过滤、加药、消毒于一体，将 混浊的原水净化成清水，相当于一个具有全套净化处理功能的 净水站。一体化净水设备全自动控制运行，可实现无人值守、 是您首选的理想、可靠的小型净水站。 设备工艺参数合理，结构紧凑，处理效果好，出水稳定可靠， 可有效地去除水中杂质、悬浮固体、藻类及微生物，还可去除 臭味及铁锰，处理后水质清澈、透明，优于国家饮用水浊度标 准。 设备适用于以江河、湖泊、海水等为水源的工业用水、生活饮 用水处理，也可用于污水或废水的物化法处理（即一级半处理） 及中水回用。范围遍及村镇饮用、电力、石油、化工、煤炭、 冶金、电子、食品、纺织、内河船舶、野外作业等行业的小规 模用水，其处理能力在1t/h~200t/h，几套设备组合可满足小城 镇级的用水需求。 一体化净水设备融合“接触絮凝沉淀水处理技术”和“多元优 化澄清工艺控制系统”等多项技术优势。该设备可采用不锈钢、 碳钢或PVC材质，主体净化设备包括三部分核心装置——直列 式混合装置、星形反应（絮凝）装置、V形斜板沉淀装置。 工艺流程
原理构造 一体化净水设备综合混合、絮凝（反应）、沉淀、过滤、加药、消毒等净水工艺于一体，把水厂的整个净水工艺小型化、设备化；也可根据实际工程的不同需要和水质用途的不同，进行适当的组装或拆分。 小型净水设备大幅度提高了混合、絮凝与沉淀的过程，可代替现有的小型净水器，满足小规模人群的用水需求。 一体化净水设备基本构造包括：主体净水设备（含混合器、絮凝装置、沉淀装置、过滤装置），加药装置，消毒装置，自动控制系统等。 工艺流程图 技术特点 出水水质稳定优良。 沉后水浊度＜1NTU，滤后水浊度＜0.5NTU，浊度指标可达到欧共体标准。 抗冲击负荷能力强。 能适应水质水量变化，并可间断或连续运行，处理性能稳定。 适用水质广泛。 对各地的不同水系、不同水质均有非常好的效果，可应用于原水净化、中水回用和污（废）水物化法处理等。 结构紧凑，占地少。 设备使用寿命长。
一体化自动反冲净水器 说明书 厂址：邮政编码： 电话：传真：
一体化自动反冲净水器 概述 一体化自动反冲净水器是本公司消化吸收国内外技术自主开发的新一代净水设备，它具有施工周期快、综合投资省、布置紧凑、灵活、占地面积少、出水水质优良、操 作维护简单等特点，是城镇给水、工矿企业给水净化的理想设备。处理后的水质符合 国家《生活饮用水卫生标准》，该设备的推出为城镇给水、工矿企业等中小型自来水净水站的处理提供了一个更便利的途径，该产品在一九九九年获国家建设部工程建设推 荐产品，自产品问世以来，已为众多用户提供这个便利装置，并获得良好信誉。 性能特点 一体化自动反冲净水器主体设备为钢结构，在本公司的工厂内制成成品。运抵现 场就位，安装调试即能投入使用，施工周期快。不方便运输的可在现场制造就位。 一体化自动反冲净水器在设计上也充分考虑了各地区性的水质差异情况，在合理 选取投药点的同时，增加了混凝反应功能，使装置具有充分的混凝反应时间。并较保 守地设计表面负荷，使设备更具有耐冲击负荷的能力，更适合地区不同的水质场合， 过滤系统采用小阻力配水进行深层慢滤，确保滤后出水浊度≤3度。 一体化自动反冲净水器在设计了突出方便实用、操作简单的特点，整套系统巧妙 地利用水力学特性，实现自动运行，对操作人员素质要求不高，一般人均可操作自如，并能自动控制设备运行特点。当滤层表面堵塞到一定程度时自动反冲，整套装置没有 运行部件，设备故障几乎为零，运行可靠，便于维护。 工作原理 一体化自动反冲净水器由快速斜管沉淀器及重力式过滤器两大部份组成，其工作原理及技术特性如下： 1、快速斜管沉淀器 快速斜管沉淀器是在传统的平流式沉淀器的基础上改进而成的，在沉淀器内设置了斜管，增加了沉淀面积，因此斜管沉淀器的效率得到大大提高。使同等面积的沉淀器增加了出水量，换言之，在处理同等水量的前提下，可缩小设备（或装置）的体积，减少设备投资。增加了斜管缩小设备体积的同时，在技术上还大大改善了水力条件：斜管的
一体化净水器，是设有缩口的改进型喉管及格网、折板、水力反应等设施的综合净水器设备，将絮凝、澄清和过滤工艺紧凑合理地组合成一体，能方便地将一般地面水源原水净化成符合后序工艺要求的进水水质。 一体化净水装置包含有：混凝池、沉淀池、过滤池、水质稳定装置、反冲洗装置、水泵及电气控制柜。具体作用如下： 1、混凝池：投加混凝剂的原水由进水管进入混凝池内，用特制的搅拌机搅动，使水中的悬浮物和混凝剂充分接触反应形成矾花。一般净水装置是采用涡流反应来使水和混凝剂混和，但效果受水量的变化而不稳定。该净水装置则用搅拌机混和，不受水量变化而影响效果。 2、沉淀室：水经加混凝剂混凝后形成矾花，流到设备的沉淀池内进行沉淀，沉淀池采用斜管沉淀法，经过梯形斜板沉淀室沉淀完成固液分离，沉淀下来的污泥排入泥斗。 3、过滤池：经沉淀后的水流到过滤池过滤，滤池结构：底部为布水管，中部为石英砂，上部为无烟煤。过滤速度为10m/h，最后清水流到清水池内消毒处理后饮用。过滤池反冲周期为12小时左右，反冲时间为5-10分钟。 一体化净水器适用于以地表水为水源的水质净水，它有以下特点： 1、简单实用：一体化自动反冲净水器在设计了突出方便实用、操作简单的特点，整套系统巧妙地利用水力学特性，实现自动运行，对操作人员素质要求不高，一般人均可操作自如，并能自动控制设备运行特点。当滤层表面堵塞到一定程度时自动反冲，整套装置没有运行部件，设备故障几乎为零，运行可靠，便于维护。 2、安装使用方便：一体化自动反冲净水器主体设备为钢结构，在工厂内制成成品，运抵现场就位，安装调试即能投入使用，施工周期快。不方便运输的可在现场制造就位。 3、混凝反应功能：一体化自动反冲净水器在设计上也充分考滤了各地区性的水质差异情况，在合理选取投药点的同时，增加了混凝反应功能，使装置具有充分的混凝反应时间。并较保守地设计表面负荷，使设备更具有耐冲击负荷的能力，更适合地区不同的水质场合，过滤系统采用小阻力配水进行深层慢滤，确保滤后出水浊度≤3度。 4、适用广泛处理能力强：广泛适用于江、河、湖等地表水的净化处理，将浑浊度不大于3000毫升/升处理后供给工业用水或做为化学水的前处理。
全自动一体化净水器的特点 全自动一体化净水器净水量分为10、30、50、100、200吨／小时五个不同型号(特殊规格及要求可另行设计制造)。 该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本厂生产的ZJ型自动加药装置及消毒设备，即可成为一个具有全套功能的净水站(厂)。 设计参数 1、适用原水浊度：≤3000mg/L 2、适用原水温度：常温 3、净水出水浊度：≤3mg/L 4、沉淀区设计表面负荷：7～8M3/H·M2 5、过滤区设计滤速：8～10M/H 6、滤池冲洗强度：14～16L／S·M2 7、冲洗历时：t=4～6mim(可调) 8、总停留时间：T总=40～45mim
9、进水压力：≈0.06MPa 适用范围 1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。 2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。 3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。 4、用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。 5、用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。 主要特点 1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。 2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。 3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。 4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
O BSFA—体化全自动髙效净水器 BSFA —体化全自动高效净水器是集混合反应、聚凝沉淀、过滤出水为一体，将加药、配水、排泥、反冲、排污、等运行程序中设备自身的特殊装置结合电气控制自动完成。由于工作过程采用自动化，无需人员操作；故避免了人为操作造成的水质不稳定，使处理后的水质优良稳定。本系列净水装置不仅适用范围广，处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占地面积小，节水、节电、节人工，可省去辅助机泵及设施。 该系列净水器特别适用于工矿企业的给水净化处理和中、小型自来水厂?农村饮水工程。该系列净水装置集 絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本公司生产的自动加药装置及消毒设备，即可成为一个具有全套功能的净水站（厂）。 o产品特点 J全自动运行：除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。 J处理效率高出水水质稳定：高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附 的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。 /占地面积小，设置方便：一体化设计，与一般净水构筑物相比，可节省占地<50 %以上，高度在4.10米左 右，室内外均可安置。便于扩建、改造、再用，便于搬迁或易地再用。 ?产品技术指标及分类 ?工艺流程
聊城昊岳新能源 一体化净水器操作规程 （试运版） 2017年6月发布2017年7月实 施 聊城昊岳新能源 前言
本规程是根据有关标准、典型规程、制造厂家说明书及工程设计施工图纸，并结合现场实际情况，进行编写而成。全厂负责检修与运行的各级领导人员、技术人员、工作人员以及各职能部门的有关人员，均应熟悉本规程的全部或有关部分，并在工作中认真贯彻执行。 由于编写时设备尚未投运，难免出现各种错误，望在运行过程中将发现的问题和错误，及时提供给我们，以便及时修正。 编写人员： 审核人员： 批准：
一、概述 FA-80全自动净水器主要由絮凝反应区、沉淀区、污泥区、过滤区四部分组成，加入PAC和PAM两种药剂；无需人员操作而能达到单体全自动运行的净水装置。 本装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗七个主要单元，装卵石、各种规格石英砂滤料，设备主壳均为碳钢制作，外部采用特殊涂料进行防腐处理，使用寿命长，适用围广，性能卓越。 二、工艺流程 三、规格及技术参数 1、处理水量：80m3/h 2、进水浊度：≤3000mg/l 3、出水浊度：≤3mg/l 4、沉淀区设计表面负荷：6～8m3/h·m2 5、过滤区设计滤速：6～8m/h
6、滤池冲洗强度：14～16L/m2·s 7、冲洗历时：4～6min 8、总停留时间：40～50min 9、进水压力：＜0.06Mpa 10、主要设备
三、工艺说明 1、凝聚反应区: 经加药混合后的原水进入一体化净水器,首先进入装置底部的配水区,净水器的进水为底部配水区进水,穿孔管布水,确保设备布水均匀,并且每个微孔处水流以一定的流速喷出,使絮状污泥与原水中的细小矾花充分接触, 前级混合后的原水在污泥的吸附作用下,进行彻底的混凝反应,通过剩余污泥的循环回流,进行絮凝反应,使进水与污泥具有更大的接触面积,提高污泥的凝聚效率,使原水中的小矾花凝聚成较大的矾花,为斜管沉降创造有利条件。 2、斜管沉淀区: 沉降区分为上下两部分,通过改变上下两层的斜管的孔径,提高水力梯度值,依据浅层沉淀理论,设置了斜管加速沉降,下部反应区快速形成的大颗粒状絮体,在两层斜管之间水流方向发生改变,将会增加小颗粒絮体间的接触机会,在流经上层斜管时,进一步提高出水水质。形成的絮状体悬浮物在一层斜管区进行整流,一层斜管起均匀布水及导流作用,经充分反应后絮状水体沿二层斜管倾斜方向往上流动,进入沉降区进行固液分离,沉积下来的污泥在重力及水流推力的作用下,沿斜管倾斜方向往下滑落。
聊城昊岳新能源有限公司 一体化净水器操作规程 （试运版） 2017年6月发布 2017年7月实施聊城昊岳新能源有限公司
前言 本规程是根据有关标准、典型规程、制造厂家说明书及工程设计施工图纸，并结合现场实际情况，进行编写而成。全厂负责检修与运行的各级领导人员、技术人员、工作人员以及各职能部门的有关人员，均应熟悉本规程的全部或有关部分，并在工作中认真贯彻执行。 由于编写时设备尚未投运，难免出现各种错误，望在运行过程中将发现的问题和错误，及时提供给我们，以便及时修正。 编写人员： 审核人员： 批准：
一、概述 FA-80全自动净水器主要由絮凝反应区、沉淀区、污泥区、过滤区四部分组成，加入PAC和PAM两种药剂；无需人员操作而能达到单体全自动运行的净水装置。 本装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗七个主要单元，内装卵石、各种规格石英砂滤料，设备主壳均为碳钢制作，内外部采用特殊涂料进行防腐处理，使用寿命长，适用范围广，性能卓越。 二、工艺流程 三、规格及技术参数 1、处理水量：80m3/h 2、进水浊度：≤3000mg/l 3、出水浊度：≤3mg/l 4、沉淀区设计表面负荷：6～8m3/h·m2 5、过滤区设计滤速：6～8m/h 6、滤池冲洗强度：14～16L/m2·s 7、冲洗历时：4～6min 8、总停留时间：40～50min
9、进水压力：＜ 10、主要设备 三、工艺说明 1、凝聚反应区:? 经加药混合后的原水进入一体化净水器,首先进入装置底部的配水区,净水器的进水为底部配水区进水,穿孔管布水,确保设备布水均匀,并且每个微孔处水
F A一体化净水器使用说明 书 Prepared on 24 November 2020
FA型一体化净水器安装使用说明书 南京德诺环保工程有限公司 二O一三年十月
一、概述 FA型高效能全自动净水器集絮凝、沉淀、反冲、集水、过滤等工艺于一体；无需专业人员操作而能达到单体全自动运行的净水装置。 本装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗七个主要单元，内装卵石、各种规格石英砂滤料及无烟煤滤料，设备主壳均为碳钢制作，内外部采用特殊涂料进行防腐处理，使用寿命长，适用范围广，性能卓越，广泛用于大、中、小型水厂（站）的建设和改造。 二、规格及技术参数 1、处理水量：50m3/h 2、进水浊度：≤3000mg/l 3、出水浊度：≤3mg/l 4、沉淀区设计表面负荷：7～8m3/h·m2 5、过滤区设计滤速：8～10m/h 6、滤池冲洗强度：14～161/m2·s 7、冲洗历时：4～6min 8、总停留时间：40～50min 9、进水压力：大约 10、滤料粒径及厚度（双层）：900mm 11、运行负荷：80T 三、工艺说明 1、凝聚反应区: 经加药混合后的原水进入一体化净水器,首先进入装置底部的配水区,净水
器的进水为底部配水区进水,穿孔管布水,确保设备布水均匀,并且每个微孔处水流以一定的流速喷出,使絮状污泥与原水中的细小矾花充分接触,前级混合后的原水在污泥的吸附作用下,进行彻底的混凝反应,通过剩余污泥的循环回流,进行絮凝反应,使进水与污泥具有更大的接触面积,提高污泥的凝聚效率,使原水中的小矾花凝聚成较大的矾花,为斜管沉降创造有利条件。 2、斜管沉淀区: 沉降区分为上下两部分,通过改变上下两层的斜管的孔径,提高水力梯度值,依据浅层沉淀理论,设置了斜管加速沉降,下部反应区快速形成的大颗粒状絮体,在两层斜管之间水流方向发生改变,将会增加小颗粒絮体间的接触机会,在流经上层斜管时,进一步提高出水水质。形成的絮状体悬浮物在一层斜管区进行整流,一层斜管起均匀布水及导流作用,经充分反应后絮状水体沿二层斜管倾斜方向往上流动,进入沉降区内进行固液分离,沉积下来的污泥在重力及水流推力的作用下,沿斜管倾斜方向往下滑落。 3、污泥区: 斜管沉淀区沉淀的污泥通过水力的推流及自然沉降,部分经水力推动进入污泥区,部分污泥回流进入高浓度混合反应区,为保证污泥区排泥的彻底性,每套净水器污泥区均设有电动排泥系统及辅助排泥装置。 4、排泥系统: 每套净水器排泥系统由2套电动排泥阀组成,排泥管采用穿孔管结构,沿污泥区底部设置,用于排泥时污泥区的搅动,以利于污泥的彻底排净。系统排泥按设定的时间程序进行,每周期每格污泥区排泥1-3min(排泥时间可调)。 5、集水及滤池配水区:
我国环保市场上供应的净水器种类越来越多，效果也是比较理想，但操作复杂，管理困难，维修不便，对用户的使用和维修都带来许多问题。为此，我公司制造的一体化净水器具有操作简单、管理维修方便的优点，比其它净水器更符合我国国情和适合操作人员的管理水平。该净水器装置整套供应，不用土建，只要接上管道就可以开始工作。经中国城建供水协会在杭州对结构和该净水装置相类似的净水器进行测试，证明各项指标均达到100%。 一体化净水器将水质净经的混凝、反应、澄清、过滤等工艺流程组合成一体，技术先进，设计新颖，结构紧凑，节约面积和投资，管理简单，操作方便，处理源水浊度500-1000PPm(短时间可达1500PPM)，出水浊度小于3PPM，经加氯消毒，即可达国家饮用水标准。 一体化净水器装置还可以用于澡堂、空调等等，有机物质含量不高的生活杂污水，处理后的水达到中水回用标准。为全国广大的通不到自来水的地区提供生活饮用水，为长江以北的广大缺水城市的中水回用做出积极的贡献。 一体化净水器操作及注意事项
1、冰冻地区一体化净水器宜装在室内，非冰冻地区可安装在室外，但必须加顶盖罩，以免污染水质。 2、安装时将一体化净水器置于平整场地，以保证正常运转出水均匀。各种管道连结闸阀应无漏气渗水并预以排除。 3、设备运转前，必须消防池内杂物等，注意各进出水管严防堵塞现象。 4、污染严重的水源，含有机物或藻类较多时，可采用加氯方法，以降低色度，破坏水中胶体和除去臭味，防止池人系列藻类和青苔等。 5、设备启动前，半打开进水阀，之后启动水泵，应先采用较小水量常开流速，并加大混凝剂投加量(超过正常投加量的0.5-1倍)。60分钟后，再开大进水阀，增加到设计水量，降低投加混凝剂药量。 6、设备初次反冲时，应调整反冲闸门到给定强度(以不冲出滤料为准)，并控制反冲时间。 7、应定时打开污管阀门，将沉淀池内污泥排出体外。 8、水质测定项目： (1)视当地条件定期由有关单位对原水及出水水质进行全面分析检查。 (2)水厂每日进行原水，澄清池出水及滤池出水浊度测定。
FA 型一体化全自动净水器 1.流程图 2.设备草图 至用水点 自动反冲 及排泥 原水提升泵 至下水道或泥池 静态管道 混合器 清水池 一体化全自动净水装置 混凝剂加药 助凝剂加药
3.设计参数 4.加药 药剂：PAC（聚合氯化铝）PAM（聚丙烯酰胺） （1）PAC为絮凝剂，PAM为助凝剂 （2）药剂配置经验浓度（就是溶解池内浓度） PAC5％－10％PAM0.1％－0.3％ 以上数据为质量比例，也就是说每立方水（1000千克）加PAC 50～100千克，加PAM 1～3千克。 这个浓度还是比较高的，尤其是PAM，其溶解能力有限，需中速搅拌器长时间搅拌才可理想溶解，夏季配置浓度可适当增加到0.3－0.5％。
5.高效反应室 此处底部布设布水器，使投混凝剂脱稳后的胶体颗粒有充分接触碰撞的机率，又不至于使形成的较大的絮凝颗粒破碎。 6. 污泥浓缩室 斜管沉淀室中产生的沉淀物在斜管沉淀室中间部分导流区水流的推动作用下，沉积到污泥浓缩室，其中此处设有电动磁阀，用以排泥。并设有压力水冲洗。（此处低端可设置斜板，防止死角产生） 7.斜管沉淀室 （1）下部斜管组 下部斜管主要起均匀布水与导流作用，并使水流产生侧向流动的趋势，使得上部斜管组沉淀产生的沉淀物被推向污泥浓缩室。 （2）中间导流层 在此处，上部斜管组沉淀产生的沉淀物受到来自下部斜管组的具有倾斜水力作用的水流的推动作用，沉淀物被推动到污泥浓缩室部分。 （3）上部斜管组 该区属于絮凝沉淀（干涉沉淀），在沉淀过程中，颗粒与颗粒之间可互相碰撞产生絮凝作用，使颗粒的粒径与质量逐渐增大，沉速不断加快，产生的沉淀物通过斜管中水流下端输送至中间导流层。 8.高位水箱 此处上部设有溢流堰，主要起到水量调节的作用，使得水流稳定均匀，保证设备的稳定运行。 9.过滤室 本过滤采用双层滤料形式，沉淀后的水由上部进水管进入过滤室，水向下 流过滤层过滤。悬浮物被截留，清水进入滤池滤板底部，再通过清水管进入上部
20吨/小时水处理 设 计 方 案 四川省翰克环保设备有限公司
目录 目录 第一部分系统说明书 (3) 一．总则 (3) 二．设计基础 (3) 三．工艺流程及说明 (4) 第二部分设备规范和销售服务 (7) 一、设备规范 (7) 二．报价 (8) 三．供货范围及要求： (8) 四．工作范围及技术服务 (8) 五．售后技术服务 (10) 六．包装、运输和储存 (10)
第一部分系统说明书 一．总则 （一）本方案是用于XX生活饮用水处理设备项目。它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。（二）本方案符合需方提出的技术要求，引用了有关标准和规范的条文，供方提供的产品为符合方案和有关工业标准的优质产品。（三）本方案经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。 二．设计基础 （一）原水水质 1.水源：地下水水源，甲方口头提供说铁锰超标，泥沙较多，但没有具体报告和数据。 （二）设计依据 1.设备制造及设计标准: 《生活饮用水卫生标准》（GB5749-2006） 2. 当上述规范或标准对某些专用材料不适时，则可采用材料生产厂的标准。 （三）设计要求 1. 产水用途：非饮用净水，仅用于其他生活用水。 2. 设计要求：饮用进水系统进水量≥20m3/h，进水压力：0.2-0.4MPa
3. 系统出力：水≥20m3/h(水温25℃) 4. 出水水质：生活饮用水标准。 三．工艺流程及说明 （一）工艺系统流程： 根据我公司多年经验，设计工艺流程如下： 絮凝剂 1.技术保证 1.1 一体化净水系统：产水量:20m 3/h 2.公用工程条件 2.1 供水系统：水量20m 3/h 2.2 供电系统：380v/50hz/3φ，±10%， （根据乙方统计的容量，由甲方提供动力电源送至乙方的动力配电盘上） （二）产品说明书及产品性能说明 1.工艺说明 本系统是根据用户提供的原水水质报告及对产水水质要求而设计。系统的配置和设置完全能够满足在进水条件下的要求，以自动、节能、操作简单、环保及安全为原则，并保证系统能长期稳定运行。 2.工艺介绍: 水库水源 一体化净水器（含水箱） 管道混合器 初沉池
100T/H一体化净水器技术要求： 进水为水库水或河水，一体化净水器出水水质要求：出水浊度小于3mg/L 2.4.8.1 基本参数 1)单套额定产水量为100t/h（不包括反洗水量），共计2套，集混凝，澄清，沉淀， 过滤于一体，出水浊度＜3NTU。 2)管道混合器为1台，Φ250×2000mm. 3)混凝剂投加装置设一箱两泵，罐体PE材质，设远传液位计1套，实现就地及远传 液位显示；有效容积V=1000L,计量泵Q= 50 L/H。（流量由卖方计算给出） 4)阻垢剂投加装置设两箱两泵，罐体PE材质，设远传液位计2套，实现就地及远传 液位显示，有效容积V=1000 L,计量泵Q= 50 L/H，流量可调。（买方用于给循环水 水池加药，水箱设置搅拌电机，水箱进水管及泵出口至循环水池管道均由买方负责 供货及安装施工。） 5)全自动一体化净水器集混凝反应沉淀过滤自动反洗于一体，自动反洗设置有强制反 冲洗装置。设置就地控制柜，混凝剂加药泵及杀菌剂加药泵的运行进入除盐水PLC 系统，与一体化进水器的供水泵或进口电动阀门联动。 6)一体化净水器内部钢板、管道等内外表面除锈等级达到St3，除锈后全部做3遍环 氧沥青防腐防锈处理，外表面做除锈后，油两遍防锈漆及两遍面漆； 2.4.8.2 其它要求 1)卖方负责实现将一体化净化器所有泵及运行设备的控制和运行状态信号传输至化 学水处理系统就地PLC控制站。 2)净化站应满足全自动控制、无人值守要求。 3)所有各种点的冗余量应不低于15%。 4)所有开关输出点都应采用继电器隔离，继电器接点容量最低不小于10A.220VAC。 5)全自动一体化净水器供货范围包括从设备本体法兰入口至本体法兰出口内所有设 备、内部填料、本体阀门、本体连接管道、仪表、控制设备等的设计、制造、调试 和安装服务工作。 6)下表5-1一体化净水器参数由卖方填写买方提供以下参数供卖方参考： 表5-1（此表为单台一体化净水器参数）
一体化净水设备简介 立源水业在深度研究微水动力学和流体力学技术在水处理领域 应用的基础上，研制出具有独立知识产权的水处理设备——一 体化净水设备。产品近几年已在国得到广泛应用，多项技术指 标都优于国同类产品，经过多个工程项目的实践和检验，证明 该设备技术先进、运行稳定、管理操作简单。 一体化净水设备集混凝、沉淀、过滤、加药、消毒于一体，将 混浊的原水净化成清水，相当于一个具有全套净化处理功能的 净水站。一体化净水设备全自动控制运行，可实现无人值守、 是您首选的理想、可靠的小型净水站。 设备工艺参数合理，结构紧凑，处理效果好，出水稳定可靠， 可有效地去除水中杂质、悬浮固体、藻类及微生物，还可去除 臭味及铁锰，处理后水质清澈、透明，优于国家饮用水浊度标 准。 设备适用于以江河、湖泊、海水等为水源的工业用水、生活饮 用水处理，也可用于污水或废水的物化法处理（即一级半处理） 及中水回用。围遍及村镇饮用、电力、石油、化工、煤炭、冶 金、电子、食品、纺织、河船舶、野外作业等行业的小规模用 水，其处理能力在1t/h~200t/h，几套设备组合可满足小城镇 级的用水需求。 一体化净水设备融合“接触絮凝沉淀水处理技术”和“多元优 化澄清工艺控制系统”等多项技术优势。该设备可采用不锈钢、 碳钢或PVC材质，主体净化设备包括三部分核心装置——直列 式混合装置、星形反应（絮凝）装置、V形斜板沉淀装置。 工艺流程 原理构造 一体化净水设备综合混合、絮凝（反应）、沉淀、过滤、加药、消毒等净水工艺于一体，把水厂的整个净水工艺小型化、设备化；也可根据实际工程的不同需要和水质用途的不同，进行适当的组装或拆分。 小型净水设备大幅度提高了混合、絮凝与沉淀的过程，可代替现有的小型净水器，满足小规模人群的用水需求。
工作原理 一体化净水装置和城市供水厂的净化流程一样。它有：混凝池、沉淀池、过滤池、水质稳定装置、 反冲洗装置、水泵及电气控制柜。现分别介绍如下： 1、混凝池：投加混凝剂的原水由进水管进入混凝池内，用特制的搅拌机搅动，使水中的悬浮物和混凝剂充分接触反应形成矾花。一般净水装置是采用涡流反应来使水和混凝剂混和，但效果受水量的变化而不稳定。该净水装置则用搅拌机混和，不受水量变化而影响效果。 2、沉淀室：水经加混凝剂混凝后形成矾花，流到设备的沉淀池内进行沉淀，沉淀池采用斜管沉淀法，经过梯形斜板沉淀室沉淀完成固液分离，沉淀下来的污泥排入泥斗。 3、过滤池：经沉淀后的水流到过滤池过滤，滤池结构：底部为布水管，中部为石英砂，上部为无烟煤。过滤速度为10m/h，最后清水流到清水池内消毒处理后饮用。过滤池反冲周期为12小时左右，反冲时间为5-10分钟。用途 一体化净水器适用于江、河、湖、水库等以地表水为水源的给水工程的水质净水，中水回用、及煤 矿尾矿水、洗煤水、浴池、游泳池、洗车场、造纸、印染、电镀和其它工业废水的水质净化。 应用范围 1、适用于水浊度小于3000mg/L的各类江，河，湖，水库等为水源的农村，城镇，工矿企业的水厂， 作为主要的净水处理装置。 2、对于低温，低浊，有季节性藻类的湖泊水源，有其特殊的适应能力。 3、对高纯水，饮料工业用水，锅炉用水等作前置水处理的预处理设备。 4、用于各类工业循环水系统，可有效而大幅度的提高循环用水水质。 机械过滤器
工作原理 机械过滤器(又名多介质过滤器、石英砂滤器)。是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。性能：主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。可有效 适用范围 用于水处理过程中，主要用于给水处理除浊，反渗透、以及离子交换软化除盐系统的前级预处理，也可用于地表水、地下水除泥沙。进水浊度要求小于20度，出水浊度可达3度以下。 可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。
FA-40m3/h一体化净水器设备操作维护说明书
目录 FA-40T/H全自动净水器 一、工作原理与结构简述 二、技术参数 三、主要特点 四、电器控制说明 五、操作步骤 六、维护及注意事项 七、滤料装填前的准备工作 八、填充滤料前注意事项 九、滤料填充的顺序：（从滤室底部开始） 十、维修、养护工作 十一、安装要求 十二、操作与维护 十三、一般故障及排除方法 配套加药装置 一、加药装置的主要组成部份 二、加药装置主要部件选择 三、投入使用前的准备工作 四、药剂的配制 五、投药
FA-40T/H全自动净水器 一、工作原理与结构简述 全自动净水器是由从本体内部实现反应絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列自动化进行。 设备分为反应区、沉淀区与过滤区等组成。絮凝反应部分采用多管均布方式，反应形式已归结了其它反应方式的优点，故其反应效果好。沉淀区采用Φ50斜管与Φ35斜管交错分层排列，采用泥渣循环分离和泥渣接触过滤的特点，悬浮接触过滤分离型水力澄清工艺，加速沉淀速度，提高沉淀效果。 排泥采用大面积集泥，分开排泥，达到排泥速度快，停留时间短，耐冲击负荷大。 为了集水均匀，采用平面管道均布方式。配水区因过滤室采用单独分开过滤之方法，单独配水进入各过滤室，边过滤边运行，达到过滤效果优良之特点。FA型全自动净水过滤部分：采用优质天然石英砂滤料。其滤料反冲洗强度为14～161/s·m2，反冲历时4～6min。 设备的反冲是全自动进行的，当虹吸管重力加速度达到一定值时发生虹吸作用，反冲洗便开始进行；当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束，所以虹吸管是冲洗过程中的关键，为使虹吸破坏彻底，在破坏管底部设置虹吸破坏斗。本净水器共有3个过滤室，每个过滤室都有一套独立的反冲洗系统，当一个滤室进行反冲洗时，其它2个滤室不受其影响，照常滤水帮助反冲洗。 二、技术参数 处理水量：40m3/h； 适用进水浊度：≤1000mg/l； 过滤出水浊度：≤3mg/l； 沉淀区设计表面负荷：7-8m3/h·m2 冲洗历时：4-6min（可调）； 进水压力：0.1-0.3MPa 冲洗强度：14-161/m2·s； 工作温度：常温； 总停留时间：40-48min
FA型一体化净水器安装使用说明书 南京德诺环保工程有限公司 二O一三年十月
一、概述 FA型高效能全自动净水器集絮凝、沉淀、反冲、集水、过滤等工艺于一体；无需专业人员操作而能达到单体全自动运行的净水装置。 本装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗七个主要单元，内装卵石、各种规格石英砂滤料及无烟煤滤料，设备主壳均为碳钢制作，内外部采用特殊涂料进行防腐处理，使用寿命长，适用范围广，性能卓越，广泛用于大、中、小型水厂（站）的建设和改造。 二、规格及技术参数 1、处理水量：50m3/h 2、进水浊度：≤3000mg/l 3、出水浊度：≤3mg/l 4、沉淀区设计表面负荷：7～8m3/h·m2 5、过滤区设计滤速：8～10m/h 6、滤池冲洗强度：14～161/m2·s 7、冲洗历时：4～6min 8、总停留时间：40～50min 9、进水压力：大约 10、滤料粒径及厚度（双层）：900mm 11、运行负荷：80T 三、工艺说明 1、凝聚反应区: 经加药混合后的原水进入一体化净水器,首先进入装置底部的配水区,净水器的进水为底部配水区进水,穿孔管布水,确保设备布水均匀,并且每个微孔处水流以一定的流速喷出,使絮状污泥与原水中的细小矾花充分接触, 前级混合后的原水在污泥的吸附作用下,进行彻底的混凝反应,通过剩余污泥的循环回流,进行絮凝反应,使进水与污泥具有更大的接触面积,提高污泥的凝聚效率,使原水中的小矾花凝聚成较大的矾花,为斜管沉降创造有利条件。 2、斜管沉淀区:
沉降区分为上下两部分,通过改变上下两层的斜管的孔径,提高水力梯度值,依据浅层沉淀理论,设置了斜管加速沉降,下部反应区快速形成的大颗粒状絮体,在两层斜管之间水流方向发生改变,将会增加小颗粒絮体间的接触机会,在流经上层斜管时,进一步提高出水水质。形成的絮状体悬浮物在一层斜管区进行整流,一层斜管起均匀布水及导流作用,经充分反应后絮状水体沿二层斜管倾斜方向往上流动,进入沉降区内进行固液分离,沉积下来的污泥在重力及水流推力的作用下,沿斜管倾斜方向往下滑落。 3、污泥区: 斜管沉淀区沉淀的污泥通过水力的推流及自然沉降,部分经水力推动进入污泥区,部分污泥回流进入高浓度混合反应区,为保证污泥区排泥的彻底性,每套净水器污泥区均设有电动排泥系统及辅助排泥装置。 4、排泥系统: 每套净水器排泥系统由2套电动排泥阀组成,排泥管采用穿孔管结构,沿污泥区底部设置,用于排泥时污泥区的搅动,以利于污泥的彻底排净。系统排泥按设定的时间程序进行,每周期每格污泥区排泥1-3min(排泥时间可调)。 5、集水及滤池配水区: 在沉淀池的清水区采用可调式三角堰板集水,汇入集水槽,使系统集水均匀。斜管区集水槽设有2套配水管,分别进入2个滤池内,每个滤池的进水配有进水手动调节阀,可对每个滤池进水流量进行手动调节及设定。 6、过滤系统: 经沉淀后的水体由配水槽通过配水管分配进入各个过滤室内,通过U形水封器配水,并由上而下通过滤料层,滤后水由滤池内的连通管在重力作用下至滤室顶部的清水室。清水室出水通过重力自流进入后级净化水池。 7、滤池虹吸反冲洗系统: 每个滤室均配有1套虹吸反冲洗系统,过滤系统的反冲洗排水通过重力虹吸原理,通过设定的水头损失值形成虹吸,利用过滤室清水室内的洁净水及滤后水自动进行反冲洗,过滤层反冲洗水接至水封槽，管管网进入调节池。 斜管沉淀区出水经滤料层过滤一定时间后,由于滤料层的运行阻力逐渐增大,虹吸上升管内水位逐渐升高,当水位上升至虹吸辅助管位置时,虹吸管内空气随着
饮用水一体化净水器CJ3026-94 饮用水一体化净水器 Integrated water purifier 1.主题内容与适用范围 本标准规定了饮用水一体化净水器的产品分类、技术要求、试验方法和检验规则。 本标准适用于以地面水为水源,将絮凝、沉淀(或澄清)、过滤三个净化过程组合在一体内的饮用水净水装置(简称净水器,下同)。 2.引用标准 GB5749 生活饮用水卫生标准 GBJ13 室外给水设计规范 GB5750 生活饮用水标准检验法 GB3838 地面水环境质量标准 GBJ125 给水排水设计基本术语标准 GB700 普通低碳素结构钢板技术条件 GB985 手工电弧焊焊接接头的基本型式和尺寸 GB10002.l 给水用聚氯乙烯管材 GB10002.2 给水用聚氯乙烯管件 JB-2932 水处理设备制造技术条件 CJ241 水处理用石英砂滤料 CJ24.2 水处理用无烟煤滤料 3.术语 3.1混合 使投入的药剂迅速均匀地扩散于被处理水中以创造良好的凝聚反应条件的过程。 3.2絮凝 完成凝聚的胶体在一定的外力扰动下相互碰撞、聚集以形成较大絮状颗粒的过程。
3.3沉淀 利用重力沉降作用去除水中杂物的过程。 3.4澄清 通过与高浓度沉渣雯的接触而去除水中杂物的过程。 3.5过滤 借助粒状材料或多孔介质截除水中杂物的过程。 3.6压力式净水器 在密闭的箱体内处于有压状成下完成絮凝、沉淀(或澄清)、过滤的净化过程的装置。 3.7重力式净水器 在敞开或加盖的箱体内完成絮凝、沉淀(或澄清)、过滤的净化过程的装置。 4.产品分类 4.1净水器根据型式和规格进行分类。 5.技术要求 5.1净水器设计的主要工艺参数(絮凝时间、沉淀或澄清液面负荷、滤速等)可按照GB J13中有关规定执行；若采用新技术,必须经上级有关主管部门组织进行技术论证或鉴定。 5.2进入净水器的原水水质应符合GB3838中有关规定。 5.3净水器进水的浑浊度宜在500度以内,短时允许1000度。 5.4为保证净水器出水水质,沉淀(或澄清)出水的浑浊度应小于15度,短时不超过20度。 5.5净水器的出水经消毒后,其水质必须符合GB5749的要求。 5.6净水器使用的材料 ，也可采用其他材料,该材料必须符合相应的国家标准或行业标准。 ,如器壁、管道、填料(聚氯乙烯材质应符合GB10002.1和GB10002.2)、滤料(石英砂滤料应符合CJ24.1,无烟煤滤料应符合CJ24.2)等必须采用对水质无污染,对人体无害的材料,并符合国家相应有关卫生标准。

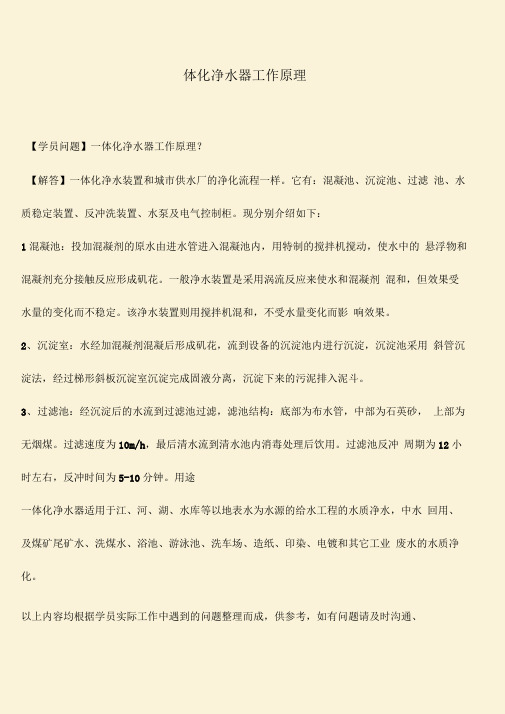

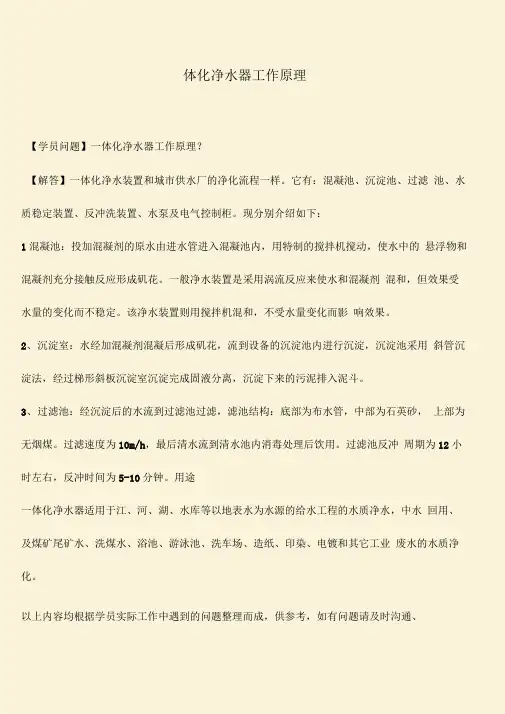

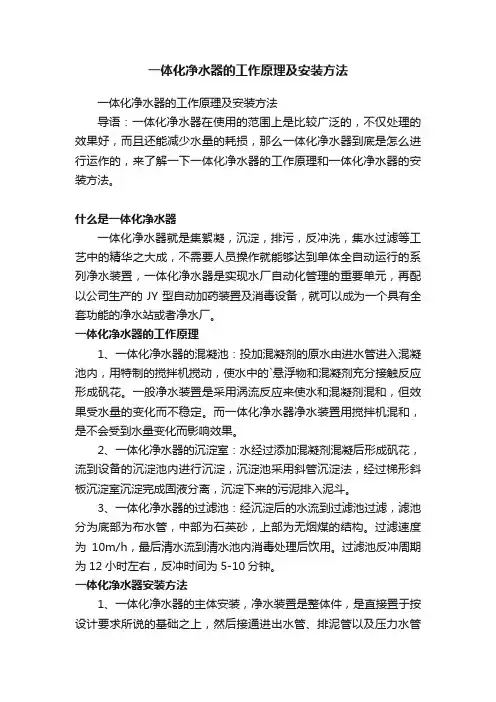

一体化净水器工作原理 【学员问题】一体化净水器工作原理？ 【解答】一体化净水装置和城市供水厂的净化流程一样。它有：混凝池、沉淀池、过滤池、水质稳定装置、反冲洗装置、水泵及电气控制柜。现分别介绍如下： 1、混凝池：投加混凝剂的原水由进水管进入混凝池内，用特制的搅拌机搅动，使水中的悬浮物和混凝剂充分接触反应形成矾花。一般净水装置是采用涡流反应来使水和混凝剂混和，但效果受水量的变化而不稳定。该净水装置则用搅拌机混和，不受水量变化而影响效果。 2、沉淀室：水经加混凝剂混凝后形成矾花，流到设备的沉淀池内进行沉淀，沉淀池采用斜管沉淀法，经过梯形斜板沉淀室沉淀完成固液分离，沉淀下来的污泥排入泥斗。 3、过滤池：经沉淀后的水流到过滤池过滤，滤池结构：底部为布水管，中部为石英砂，上部为无烟煤。过滤速度为10m/h，最后清水流到清水池内消毒处理后饮用。过滤池反冲周期为12小时左右，反冲时间为5-10分钟。用途 一体化净水器适用于江、河、湖、水库等以地表水为水源的给水工程的水质净水，中水回用、及煤矿尾矿水、洗煤水、浴池、游泳池、洗车场、造纸、印染、电镀和其它工业废水的水质净化。 以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、
指正。 结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。事实表明，习惯左右了成败，习惯改变人的一生。在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
芜湖华衍水务有限公司 江北临时水厂一体化净水设备 安装、调试、运行操作维护说明资料 编制单位：江苏一环集团有限公司 二〇一三年六月
目录 一、调试大纲 二、工程概况 三、工艺设计说明 四、一体化净水设备主要技术参数 五、调试、操作说明 六、维护 七、一般故障及排除方法
☆须知： 为使一体化净水设备尽快投入运行，特编制本调试方案供贵方相关人员调试运行时作参考，同时在试运行时我方也将派技术人员现场指导，相互学习交流。由于贵公司一年多前在三山临时水厂配套的设备与本次设备相同，三山水厂已掌握了一套运行该设备的成功经验，并了解到贵方已安排操作人员到三山水厂进行了操作培训，为本次调试运行打好了基础。确保能按时、优质供水。水厂的通水必将产生具大的社会效益和经济效益。 要求操作人员必须具备高中以上文化程度、责任心强、不怕苦的精神，并每天作好运行记录，总结经验，安全生产、管理使用好本设备，同时我公司将不定期地派员进行用户回访和技术咨询。 本操作说明仅作为业主操作工在实际操时的一个纲要性指导，具体方法需在实际操作中体会及总结，方能使设备正常高效运行，系统调试期间，我公司将派技术人员作指导工作，并配合业主作好对操作人员培训工作。 现根据江北临时水厂通水时间安排，特编制本调试方案，需多方配合调试、试运行，确保按时供水。调试、试运行周期约一周。
一、调试大纲： 本调试方案按如下步序说明，供一体化净水设备调试运行时参考：
二、工程概况 江北产业集中区规划总面积200平方公里,起步区面积15平方公里，位于江北沈巷镇的南端。目前已有48家国内外有影响的大企业入驻集中区，投资总额超过150亿。芜湖华衍水务在江北产业集中区起步区内，兴建一座3.0万m3/d临时水厂，解决近几年集中区建设发展的用水需求，为集中区的招商引资提供良好的投资环境。主要工程内容有取水泵船、沉淀过滤一体化净水设备，2000 m3钢结构清水池、加药间、消毒间、配电房、附属用房、DN600原水输水管、DN300排水管及DN800出厂水总管等设施。总投资约3900万元，计划2013年6月建成投产。 三、工艺设计说明 2.1设计流量及水质要求 2.1.1设计流量 设计要求： 临时水厂设计产水能力30000m3/d。 本方案设计： 设计水量按每小时1250m3/h（30000m3/d）设计，分3组运行，每组处理能力为417m3/h （10000m3/d）。 运行模式： 24小时/天、7天/周，并联运行。 2.1.2设计水质 1）原水水质 原水长江水源，长江芜湖段总体水质良好，水质指标均达到地表（二~三）类水质标准，且多数指标在二类水质指标内。依照《地表水环境质量标准》（GB3838-2002），水质达到Ⅱ类水标准。 色度：≤30° COD: 2～4.5mg/L； 浊度： 2～200NTU PH范围：6～9； 2）出水水质 经一体化净水装置处理过的出水水质经消毒后必须达到现行国家标准《城市供水水质标准》（CJ/T206－2005）、《生活饮用水卫生标准》（GB5749－2006）的标准，出厂水浊度1.0NTU以下（含1.0NTU）。
