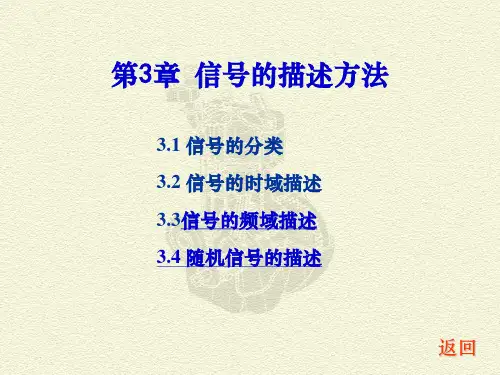

第3章 信号的描述方法
3.1 信号的分类 3.2 信号的时域描述 3.3信号的频域描述 3.4 随机信号的描述
在工程和科学研究中，经常要对许多客观存在的物体 或物理过程进行观测，就是为了获取有关研究对象状态 与运动等特征方面的信息。
被研究对象的信息量往往是非常丰富的，测试工作是按 一定的目的和要求，获取信号中感兴趣的、有限的某些特 定信息，而不是全部信息。
为了达到测试目的，需要研究信号的各种描述方式， 本章介绍信号基本的时域和频域描述方法。
3.1 信号的分类
信号按数学关系、取值特征、能量功率等，可以分为： 确定性信号和非确定性信号 连续信号和离散信号 能量信号和功率信号
3.1.1 分类方法一：确定性信号和随机信号
1.确定性信号：能用明确的数学关系式或图像表达
的信号称为确定性信号。
x(t)
m
A
x(t)
k
0
t
0
x (t ) A cos(
k m
t
0
)
u周期信号：经过一段时间间隔重复出现的信号，无
始无终（时域无穷）。典型的如正（余）弦信号。
数学表达：
x(t) x(t nT0 )
(n 1, 2, )
T0 = 2 / 0 =1/ f0 (0 k / m)
周期：满足上式的最小T 值。
频率：周期的倒数，f = 1/T，单位：（Hz 赫兹）
圆频率/角频率：频率乘以2 f, 即 =2 f =2 /T
实际应用中，n 通常取为正整数。
(a) 周期信号之--------正弦信号：
x(t) A
0
t
0
T
x(t ) Asin(2 ft 0 )
这种频率单一的正弦或余弦信号称为谐波信号。
(b) 周期信号之------复杂周期信号 （如周期方波、周期三角波等）由多个乃至无穷多个频
率成分（频率不同的谐波分量）叠加所组成，叠加后存在公 共周期。
x(t)
0
t
x(t)=Asin0.5 t+ Asin t +Asin2 t
u非周期信号 能用明确的数学关系进行描述，但又
不具有周期重复性的信号，称为非周期信号。它分 为准周期信号和瞬态信号两类。
(a)非周期信号之------准周期信号 也由多个频率成分叠加而成，但不存在公共周期
（本质上不属于周期信号）。
x(t ) A sin 9t A sin 31 t
t
(b)非周期信号之------瞬态信号 是在有限时间段存在，或随着时间的增加而幅值衰减至
零的信号，又称为瞬变非周期信号。 x(t)
x(t) et sin t
t
2.随机性信号：
不能准确预测信号未来瞬时值，也无法用准确数学 关系式来描述的信号，称为随机信号，也称不确定性信 号。
特点：
? 非确定性信号。 ? 具有不重复性（在相同条件下，每次观测的结果都不
一样）、不确定性、不可预估性。 ? 采用概率和统计的方法进行描述。
x(t)
0 t
3.1.2 分类法二：连续信号和离散信号
若信号数学表示式中的独立变量取值是连续的，则称为 连续信号。若独立变量取离散值，则称为离散信号。
模拟信号（信号的幅值与独立变量均连续）
连续信号
一般连续信号（独立变量连续）
离散信号
一般离散信号（独立变量离散） 数字信号（信号的幅值与独立变量均离散）
0
t
0
t
连续信号
离散信号
3.1.3分类法三：能量信号和功率信号
l 信号的瞬时功率： P(t) x2(t)
l 信号能量：
E(t) P(t)dt x2 (t)dt
l 能量（有限）信号： E(t) x2 (t)dt
如各类瞬变信号。
l 功率（有限）信号：
信号在有限区间（t1, t2）上的平均功率：
P (t1 , t2 )
t2
1
t1
t2 x 2 (t )dt
t1
如周期信号、准周期信号、随机信号等。
3.2 信号的时域描述
信号的描述分时域描述与频域描述两大类方法 。
信号的时域描述
? 以时间为独立变量，描述信号随时间的变化特征， 反映信号幅值随时间变化的关系。
? 波形图：时间为横坐标的幅值变化图。 ? 优点：形象、直观。 ? 缺点：不能明显揭示信号的内在结构（频率组成关系）。
信号的频域描述
? 应用傅里叶级数或傅里叶变换，对信号进行变换（分 解），以频率为独立变量建立信号幅值、相位与频率的 函数关系。
? 频谱图：以频率为横坐标的幅值、相位变化图。 l 幅值谱：幅值-频率图 l 相位谱：相位-频率图
? 频域描述抽取信号内在的频率组成及其幅值和相角的大 小，描述更简练、深刻、方便。
信号时域与频域描述的关系
? 时域描述与频域描述是等价的，可以相互转换， 两者蕴涵的信息相同；
? 时域描述与频域描述各有用武之地； ? 将信号从时域转换到频域称为频谱(specrtrum)分析； ? 采用频谱图描述信号，需要同时给出幅值谱(amplitude
spectrun)和相位谱(phase spectrum)。
3.2.1 时域信号的合成与分解
1.稳态分量与交变分量； 2.偶分量与奇分量； 3.实部分量与虚部分量； 4.正交函数分量
3.2.2 信号的统计特征参数
常用统计参数：均值、均方值和方差。
均值(mean)反映信号的静态分量，即常值分量：
x
lim
T
1 T
T
x(t)dt
0
均方值(mean square)反映信号的能量或强度：
2 x
lim
T
1 T
T x2 (t)dt
0
三者关系
方差(Variance)反映信号偏离均值的波动情况：
2 x
lim
T
1 T
T 0
[ x(t )
x ]2 dt
2 x
2 x
2 x
2 x
2 x
3.3 信号的频域描述
3.3.1 周期信号的频域描述
（1）三角函数展开式 （傅里叶级数法）
狄里赫利（Dirichet）条件： p信号（函数）在一个周期内，若存在间断点，则间断点的数 目为有限个。 p信号（函数）在一个周期内，极大值和极小值数目为有限个。 p信号（函数）在一个周期内满足绝对可积条件：
t0 T | x(t) | dt t0
则可以展开为
基础频率， 简称基频
x (t ) a 0 (a n cos n 0t bn sin n 0t ) n 1
其中
a0
1 T0
T0 / 2 T0 / 2
x(t)dt
an
2 T0
T0 / 2 T0 / 2
x(t) cos n0tdt
bn
2 T0
T0 / 2 T0 / 2
x(t) sin n0tdt
傅里叶系数
