压力传感器
压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器,并广泛应用于各种工业自控环境,涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
力学传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。下面主要介绍这类传感器。
本次选用上海葩星信息科技有限公司的PXF1030型压阻式压力传感器。
压阻式压力传感器原理
压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量(如液位、加速度、重量、应变、流量、真空度)的测量和控制。
压阻效应
当力作用于硅晶体时,晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化,扰动了载流子纵向和横向的平均量,从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异,因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计,前者电阻随压力的变化主要取决于电阻率的变化,后者电阻的变化则主要取决于几何尺寸的变化(应变),而且前者的灵敏度比后者大50~100倍。
电阻式压力传感器与压阻式压力传感器的对比
电阻式压力传感器传动
电阻式传感器是将输入的机械量应变ε转换为电阻值变化的变换元件。电阻变换器的输入量为应变ε-ΔL/L,即材料的长度相对变化量,它是一个无量纲的相对值。通常ε-10-6为一个微应变。电阻变换器的输出量为电阻值的相对变化量ΔR/R0电阻变换器有金属电阻变换器和半导体电阻变换器两种类型。根据半导体材料的压阻效应Δρ/ρ-πσ且σ-Eε其中σ是应力(F/S);π是压阻系数,E是弹性模量,所以电阻的相对变化为(ΔR/R)≈πEε。要测量其他物理量,如压力、力等,就需要先将应变片贴在相应的弹性元件上,这些物理量被转换为弹性元件的应变,再经应变片将应变转换为电阻输出量。
压阻式压力传感器结构与传动
压阻式压力传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内,引出电极引线。压阻式压力传感器又称为固态压力传感器,它不同于粘贴式应变计需通过弹性敏感元件间接感受外力,而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔,另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形,直径与厚度比约为20~60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥,其中两条位于压应力区,另两条处于拉应力区,相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条,两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。
压阻式压力传感器的优缺点
压阻式压力传感器的优点:
1.频率响应高,f0可达1.5M;
2.体积小、耗电少;
3.灵敏度高、精度好,可测量到0.1%的精确度;
4.无运动部件(敏感元件与转换元件一体)。
压阻式压力传感器的缺点:
1.温度特性差;
2.工艺复杂。
应用
压阻式传感器广泛地应用于航天、航空、航海、石油化工、动力机械、生物医学工程、气象、地质、地震测量等各个领域。在航天和航空工业中压力是一个关键参数,对静态和动态压力,局部压力和整个压力场的测量都要求很高的精度。压阻式传感器是用于这方面的较理想的传感器。例如,用于测量直升飞机机翼的气流压力分布,测试发动机进气口的动态畸变、叶栅的脉动压力和机翼的抖动等。在飞机喷气发动机中心压力的测量中,使用专门设计的硅压力传感器,其工作温
度达500℃以上。在波音客机的大气数据测量系统中采用了精度高达0.05%的配套硅压力传感器。在尺寸缩小的风洞模型试验中,压阻式传感器能密集安装在风洞进口处和发动机进气管道模型中。单个传感器直径仅2.36毫米,固有频率高达300千赫,非线性和滞后均为全量程的±0.22%。在生物医学方面,压阻式传感器也是理想的检测工具。已制成扩散硅膜薄到10微米,外径仅0.5毫米的注射针型压阻式压力传感器和能测量心血管、颅内、尿道、子宫和眼球内压力的传感器。图3是一种用于测量脑压的传感器的结构图。压阻式传感器还有效地应用于爆炸压力和冲击波的测量、真空测量、监测和控制汽车发动机的性能以及诸如测量枪炮膛内压力、发射冲击波等兵器方面的测量。此外,在油井压力测量、随钻测向和测位地下密封电缆故障点的检测以及流量和液位测量等方面都广泛应用压阻式传感器。随着微电子技术和计算机的进一步发展,压阻式传感器的应用还将迅速发展。
聆听机械 微米级专业的判断 一个帕斯卡的反应,我们也会告诉您我们一直在努力追求 微帕自控的力量
SOR索尔压力开关 SOR公司(中文名称索尔公司)成立于1946年,是世界上唯一一家集生产各类机械及电子压力、差压、温度、流量、液位开关及变送器于一体的专业化国际公司,总部位于美国肯萨斯州州府,现有员工300人,其压力开关类产品产量位居世界第一。 压力开关产品主要采用静态O型圈密封的活塞-弹簧-膜片组合式结构,具有抗震、抗过压能力强,测量范围广且回差小、使用寿命长等特点。其生产的高静压低差压开关是世界上独一无二的。其核级压力及差压开关是世界上不多的取得IEEE认证的产品。 SOR的机械液位开关全部满足ANSIB31.1和B31.3国际电力和石化行业压力容器标准,包括机械式浮球及沉筒两类,其独特的分级冷凝球降温措施能够很好地保证液位开关的开关单元部分免受高温蒸汽的影响,可以可靠地应用于高温工况,越来越受到客户的青睐。 除机械类产品外,SOR的电子产品种类也是非常丰富的,包括热差式流量开关、非接触式超声波变送器、接触式超声波开关,射频导纳开关及变送器、以及集开关、变送器、实时显示三位一体的SGT,该仪表不仅有实时压力显示、独立的开关量输出,而且有4~20毫安模拟量输出。非接触式超声波变送器具有高能量、低频率、自动增益调节三大特点使其能够应用于诸如碳黑、干灰、啤酒、石膏等高粉尘、高泡沫及高雾气的复杂环境中,帮助很多用户解决了多年来用其他超声波产品甚至是雷达产品都解决不了的难题。
压力控制器(压力计) NN 2最大工作压力30 inHg 到 7000 psig 20.25mm活塞行程,使用寿命长 2设定点可调 210amps@250VAC 2CSA, CE 2NEMA 4, 4X, IP65 RN 2最大工作压力30 inHg 到 7000 psig 20.25mm活塞行程,使用寿命长 2设定点可调 210amps@250VAC> 2CSA, CE NEMA 4, 4X, IP65 L 2最大工作压力30 inHg 到 7000 psig 20.25mm活塞行程,使用寿命长 2设定点可调 210amps@250VAC 2CSA, CE UL: Class I, Group C, Div. 1 B32最大工作压力30 inHg 到 7000 psig 20.25mm活塞行程,使用寿命长 2设定点可调 210amps@250VAC 2CSA, CE UL/CSA: Class I, Group B, Div. 1; ATEX: Eex d IIC T6 V12双设定点 2最大工作压力30 inHg 到 4000 psig 20.25mm活塞行程,使用寿命长 2设定点可调 210amps@250VAC CSA, CE V22双设定点 2最大工作压力30 inHg 到 4000 psig 20.25mm活塞行程,使用寿命长 2设定点可调 210amps@250VAC UL/CSA: Class I, Group A, Div. 1; SnapSw: UL/CSA, ATEX, SAA
给煤机称重传感器原理和使用知识 2011-8-23 20:11:00 来源: 称重传感器按转换原理分为电磁力式、光电式、液压式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类传感器,以电阻应变式使用最广。在称重传感器主要技术指标的基本概念和评价方法上,新旧国标有质的差异。本文介绍称重传感器的工作原理和使用注意事项等知识。 电阻应变式称重传感器是基于这样一个原理:弹性体(弹性元件,敏感梁)在外力作用下产生弹性变形,使粘贴在他表面的电阻应变片(转换元件)也随同产生变形,电阻应变片变形后,它的阻值将发生变化(增大或减小),再经相应的测量电路把这一电阻变化转换为电信号(电压或电流),从而完成了将外力变换为电信号的过程。 由此可见,电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述称重传感器工作原理。 称重传感器原理图 一、传感器电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上,即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝,其长度为L,横截面是半径为r的圆形,其面积记作S,其电阻率记作ρ,这种材料的泊松系数是μ。当这根电阻丝未受外力作用时,它的电阻值为R: R = ρL/S(Ω) (2—1) 当他的两端受F力作用时,将会伸长,也就是说产生变形。设其伸长ΔL,其横截面积则缩小,即它的截面圆半径减少Δr。此外,还可用实验证明,此金属电阻丝在变形后,电阻率也会有所改变,记作Δρ。 对式(2--1)求全微分,即求出电阻丝伸长后,他的电阻值改变了多少。我们有: ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 (2—2) 用式(2--1)去除式(2--2)得到 ΔR/R = Δρ/ρ + ΔL/L –ΔS/S (2—3) 另外,我们知道导线的横截面积S = πr2,则Δs = 2πr*Δr,所以 ΔS/S = 2Δr/r (2—4) 从材料力学我们知道 Δr/r = -μΔL/L (2—5)
压力传感器选型的三大要素 为新项目或设备选择压力传感器时,设计师通常比较关注关键设计参数,如压力范围、电流输出、介质兼容性以及环境条件等。然而,若要根据不同的应用选出合适的传感器,除以上参数外,还需考虑其它因素,常常被忽略的设计因素:压力传递介质(充油式和非充油式)、结构和传感技术类型。这也是压力传感器选型的三大要素。 一压力传递介质(充油式vs非充油式)在压力传感行业存在多种不同的传感技术,但所有传感器都可分为两大类:充油式和非充油式。充油式传感器是指在膜片和传感元件之间采用油液作为压力传递介质的传感器,例如基于微机电系统(MEMS)的电子传感器。 充油式传感器具有材料相容性(好)、成本低、易于集成到成套传感器系统中等特点,对许多制造应用都极具吸引力。虽然应用日益普遍,但相较于非充油式传感器,仍有不少缺点。 充油式设计的缺点是故障成本高。一旦传感膜片因过压或制造缺陷而破裂,那么油液就会泄漏至应用中并污染系统。油液进入系统会损坏关键的部件,造成成数千乃至数百万美元的损失,损失程度视具体应用而异(如,代价昂贵的燃料电池系统)。更糟的是,许多系统一旦被油液污染,几乎就没有修复的可能。相比之下,非充油式设计不仅能消除因故障导致污染的可能性,而且还可承受更高的过压冲击。 二结构压力传感器在应用中的服役时间是挑选传感器的关键指标之一。一般而言,全焊接结构的传感器,设计更坚固、耐用,在许多苛刻应用中的使用寿命都较长。另外,还要考虑接头在外壳上的焊接牢固度。要知道,在应用现场,这些装置常常会暴露在影响传感器工作的非理想环境下。 确保制造商不仅能够提供多种压力接头,包括1/4”和1/8”NPT等标准口径,而且还能够视需要量身定制过程接头。即使再坚固耐用的设计也有可能受潮湿环境影响,因此部分传感器需防潮保护以防止接头引脚的四周被腐蚀。 如果担心保护传感器受恶劣环境侵蚀,则选择IP防护等级满足安装需求的传感器。传感器可提供多种IP防护等级。其中,IP65级防护的型号可提供抵御粉尘渗入和喷嘴喷水的全面保护。 IP67级防护的传感器能够防护灰尘侵入以及短暂浸泡。IP69K级防护则适用于高
北京中元智盛市场研究有限公司
第一节中国压力传感器行业发展分析 (2) 一、2012-2017年1-6月中国压力传感器行业发展态势分析 (2) 二、2012-2017年1-6月中国压力传感器行业发展特点分析 (3) 三、2012-2017年1-6月中国压力传感器行业市场供需分析 (4) 第二节中国压力传感器产业特征与行业重要性 (4) 第三节压力传感器行业特性分析 (5) 第四节2012-2017年1-6月中国压力传感器市场规模分析 (5) 第五节2012-2017年1-6月中国压力传感器区域市场规模分析 (5) 一、2012-2017年1-6月东北地区市场规模分析 (5) 二、2012-2017年1-6月华北地区市场规模分析 (6) 三、2012-2017年1-6月华东地区市场规模分析 (7) 四、2012-2017年1-6月华中地区市场规模分析 (8) 五、2012-2017年1-6月华南地区市场规模分析 (9) 六、2012-2017年1-6月西部地区市场规模分析 (10) 第六节2017-2021年中国压力传感器市场规模预测 (11) 1
第一节中国压力传感器行业发展分析 一、2012-2017年1-6月中国压力传感器行业发展态势分析 随着近年来传感器技术的不断发展与进步,传感器的种类繁多,在工业和生活中都有十分广泛的应用,虽然国内的传感器技术在迅速的发展,与国外相比还是有一定的差距,在企业能力建设方面,主要有以下几点: 1、企业规模小,很多都是中小型企业,产品总的运作能力不强,产值相对低下,难以于国外公司相抗衡。所以,当遇到竞争的时候往往处于劣势。 2、研发能力普遍投入不足,很多企业经不起人力物力长期投入,导致技术创新能力低,研发投入同压力传感器销售收入的比值与国外相比大约差百分之七。 3、企业生产效率不高。由于压力传感器属于高科技行业,需要借助高水平的工艺设备和制造设备,同时企业管理水平也是一个很重要的方面,这些因素一起导致企业生产效率不高。 在技术水平方面,压力传感器整体性能水平不足主要体现在: ①产品性能落后,功能比较单一。比方说在测量精度上,与国外同类型号产品大概相差一个数量级。国外很多产品都实现了集成化和智能化,对数据的处理能力也大副提高,能很好抑制外界环境对产品性能的干扰,抵抗恶劣环境能力强。在传感器组网方面,我们还才刚刚起步,国外已经进入使用阶段。 ②由于基础制造和工艺水平的限制,很多影响压力传感器性能的关键技术我们还没能掌握,导致产品稳定性可靠性降低。焊接技术、精密加工技术、密封技术都需要提高,这些都直接影响着传感器的性能。 ③缺少对行业的研究,没有针对某些行业需要的压力传感器产品提供特殊专门的解决方案。现在,行业发展很快,每个行业都有一些特殊的需求,如果能提供单独的个性化方案,与特定的系统相连,定会受企业的欢迎。 ④产品更新周期长,很多企业都是靠多年前开发的产品维持运营,新技术的储备能力不够。通常的做法是引进国外的一些技术来实现新产品的更新,往往引 2
压阻式压力传感器 利用单晶硅材料的压阻效应和集成电路技术制成的传感器。单晶硅材料在受到力的作用后,电阻率发生变化,通过测量电路就可得到正比于力变化的电信号输出。压阻式传感器用于压力、拉力、压力差和可以转变为力的变化的其他物理量(如液位、加速度、重量、应变、流量、真空度)的测量和控制(见加速度计)。 压阻效应当力作用于硅晶体时,晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化,扰动了载流子纵向和横向的平均量,从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异,因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计(见电阻应变计),前者电阻随压力的变化主要取决于电阻率的变化,后者电阻的变化则主要取决于几何尺寸的变化(应变),而且前者的灵敏度比后者大50~100倍。 压阻式压力传感器的结构这种传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内,引出电极引线。压阻式压力传感器又称为固态压力传感器,它不同于粘贴式应变计需通过弹性敏感元件间接感受外力,而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔,另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形,直径与厚度比约为20~60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥,其中两条位于压应力区,另两条处于拉应力区,相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条,两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。 发展状况1954年C.S.史密斯详细研究了硅的压阻效应,从此开始用硅制造压力传感器。早期的硅压力传感器是半导体应变计式的。后来在N型硅片上定域扩散P型杂质形成电阻条,并接成电桥,制成芯片。此芯片仍需粘贴在弹性元件上才能敏感压力的变化。采用这种芯片作为敏感元件的传感器称为扩散型压力传感器。这两种传感器都同样采用粘片结构,因而存在滞后和蠕变大、固有频率低、不适于动态测量以及难于小型化和集成化、精度不高等缺点。70年代以来制成了周边固定支撑的电阻和硅膜片的一体化硅杯式扩散型压力传感器。它不仅克服了粘片结构的固有缺陷,而且能将电阻条、补偿电路和信号调整电路集成在一块硅片上,甚至将微型处理器与传感器集成在一起,制成智能传感器(见单片微型计算机)。这种新型传感器的优点是:①频率响应高(例如有的产品固有频率达1.5兆赫以上),适于动态测量;②体积小(例如有的产品外径可达0.25毫米),适于微型化;③精度高,可
压力传感器的应用与选型 压力传感器主要用于检测流体或固体的压力,并能进行信号远传。它是工业实践中最为常用的一种传感器,常常作为一种自动 化控制的前端元件,因此其广泛应用于各种工业自控环境,包括石油化工、造纸、水处理、电力、船舶、机床和公用设备等行业。 压力传感器分类 压力传感器的类型非常多,目前应用比较常见的包括压阻式压力传感器和压电式压力传感器两种。 压阻式压力传感器 压阻式压力传感器的工作原理是当压敏电阻受压后产生电阻变化,通过放大器放大并采用标准压力标定,即可进行压力检测。 压阻式压力传感器的性能主要取决于压敏元件(即压敏电阻)、放大电路,以及生产中的标定和老化工艺。 ●应变片 在目前的压力传感器封装工艺中,通常可以将压阻式敏感芯体做得体积小巧、灵敏度高,而且稳定性好,并将压敏电阻以惠司图1 压力传感器的惠司通电桥 通电桥形式与应变材料(通常为不锈钢)结合在一起,(如图1所示)这样一来,就能确保压阻式压力传感器过载能力强和抗冲击压力强。 该类传感器适合测量高量程范围的压力变化,尤其在1Mpa以上时,线性很好,精度也很高,并适合测量与应变材料兼容的各类介质。 ●陶瓷压阻 在结构上,该类传感器将压敏电阻以惠司通电桥形式与陶瓷烧结在一起(如图2所示)。其过载能力较应变片类低一些,抗冲击压力较差,但灵敏度较高,适合测量50Kpa 以上的高量程范围,而且耐腐蚀,温度范围也很宽。 抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),
由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,可以和应变式传感器相兼容。 陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范 围高达-40~135℃,而且具有测量的高精度、高稳定性。电气绝缘程度大于2kV,输出信号强,长期稳定性好。 ●扩散硅 与上述两种结构不同,扩散硅采用在硅片上注入粒子形成惠司通电桥形式的压敏电阻。被测介质的压力直接作用于传感器的膜 片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转 换输出一个对应于这一压力的标准测量信号。因此扩散硅传感器灵敏度和精度最高,适合测量1kpa到40Mpa的压力范围。一般 情况下,扩散硅传感器分为带隔离膜片和非隔离膜片两种,非隔离膜片只能测量干净的气体,隔离膜片为软性膜片和刚性膜片,适图2 陶瓷压阻式压力传感器的组成 合测量各种类型的介质。 压电式压力传感器 工作原理 压电式传感器是利用某些晶体的极化效应,即当晶体沿着一定方向受到机械力作用发生变形时,就产生了极化效应;当机械力撤掉之后,又会重新回到不带电的状态,也就是受到压力的时候,某些晶体可能产生出电的效应。
压力传感器 压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器,并广泛应用于各种工业自控环境,涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。下面主要介绍这类传感器。 本次选用上海葩星信息科技有限公司的PXF1030型压阻式压力传感器。 压阻式压力传感器原理 压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量(如液位、加速度、重量、应变、流量、真空度)的测量和控制。 压阻效应 当力作用于硅晶体时,晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化,扰动了载流子纵向和横向的平均量,从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异,因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计,前者电阻随压力的变化主要取决于电阻率的变化,后者电阻的变化则主要取决于几何尺寸的变化(应变),而且前者的灵敏度比后者大50~100倍。 电阻式压力传感器与压阻式压力传感器的对比 电阻式压力传感器传动 电阻式传感器是将输入的机械量应变ε转换为电阻值变化的变换元件。电阻变换器的输入量为应变ε-ΔL/L,即材料的长度相对变化量,它是一个无量纲的相对值。通常ε-10-6为一个微应变。电阻变换器的输出量为电阻值的相对变化量ΔR/R0电阻变换器有金属电阻变换器和半导体电阻变换器两种类型。根据半导体材料的压阻效应Δρ/ρ-πσ且σ-Eε其中σ是应力(F/S);π是压阻系数,E是弹性模量,所以电阻的相对变化为(ΔR/R)≈πEε。要测量其他物理量,如压力、力等,就需要先将应变片贴在相应的弹性元件上,这些物理量被转换为弹性元件的应变,再经应变片将应变转换为电阻输出量。
世界传感器市场分析(32)—半导体生产设备中的UCM传感器 超声传感器、电容传感器、磁传感器一般统称为UCM传感器,该类传感器目前已 经非常普及,在水处理、石油、化工、化学、汽车等领域已具有了成熟的市场。但据有 关市场研究表明, UCM传感器在半导体生产设备(SEM)方面目前尚处于早期发展阶段。 SEM主要用于半导体产品生产、装配和性能测试,是一个资本密集的全球性行业。随着半 导体技术的迅速发展,对SEM提出了更高的要求,促使其加快技术的进步与更新以适应时 代的需求,所以该行业有望成为UCM传感器的主要市场。 目前,UCM传感器在半导体行业的应用还是比较有限的,但其销售额却持续增长。2000年 UCM传感器在SEM领域的总销售额为1.249亿美元,年增长率为6.9%,2001年达到了1.443 亿美元,年增长速度达到了7.1%。预计到2007年7.1%的年增长率将会保持,且随着UCM传 感器价格的下降,其需求量还会增加。 UCM传感器主要包括基于超声原理的流量传感器、物位传感器和位置传感器,电容式的接 近传感器、位置传感器和压力传感器,基于磁学原理的位置和流量传感器。由于价格昂 贵,尤其是超声流量计和电磁流量计,使UCM在SEM领域的应用受到了限制。然而,随着 半导体生产商不断引进新的技术,这些传感器将会有更广泛的应用。有关专家也分析了 几种不利于市场发展的因素。首先,半导体企业已经开始自己生产传感装置,并趋向于 向数字化技术和电子技术方向发展。其次,传感器市场的国际化也使传感器生产向国际 化发展,最后,传感器技术还无法满足半导体行业严格的生产标准。
技术的革新对UCM传感器的销量增长起着巨大的作用。例如目前最新型的MEMS传感器—超 声MEMS传感器已研制成功,它采用硅基超声传感技术,既经济又实用,代表了超声传感 器技术的发展前沿。与原有的超声传感器相比,MEMS超声传感器在性能方面有了质的提 高,而在价格方面却有了一定量的下降,很好地满足了高性能、低价格的大量应用的需 求。 半导体生产商越来越需要高精度、高静压与高智能的测试设备,传感器生产商也正在努 力满足这方面的需要,当前有向数字输出与界面化发展的趋势。如在磁性传感器领域较 为重要的进展就是其智能化单片集成系统。在主板上设置内存最主要的优点是可以使霍 尔位置传感器生产商制作出更多更好的智能传感器。SMART技术在超声与电容传感器方面 也同样越来越重要。 2000年超声传感器在SEM领域的年销售额达到了2860万美元。流量测量方面,多普勒超声 流量计更多地应用于较脏的环境中,半导体生产的超净环境倾向于选用传统的计时流量 计。超声物位传感器是一种利用声波的非接触式测量系统,而超声接近传感器则是通过 激发压电信号产生声波,检测目标物是否存在或测量到目标物的距离。超声传感器随着 精度的不断提高,销售量也在提升,但是巨额开发成本也在一定程度上阻碍了市场的扩 张。 2000年电容式传感器在SEM市场的销售额达到了3200万美元,这其中主要包括电容式位置 传感器、接近传感器和压力传感器。非接触式位置传感器具有较高的分辨率且比较牢固 耐用。接近传感器在探测非金属目标的场合是理想的选择。压力传感器价格昂贵,市场
压力传感器的选用 【学员问题】压力传感器的选用? 【解答】压力传感器、压力变送器的种类及选用 压力传感器及压力变送器分为表压、尽压、差压等种类。常见0.1、0.2、0.5、1.0等精度等级。可丈量的压力范围很宽,小到几十毫米水柱,大的可达上百兆帕。不同种类压力传感器及压力变送器的工作温度范围也不同,常分成0~70℃、-25~85℃、-40~125℃、-55~150℃几个等级,某些特种压力传感器的工作温度可达400~500℃。 压力传感器及压力变送器基于不同的材料及结构设计有着不同的防水性能及防爆等级,接液腔体由于材料、外形的差异可丈量的流体介质种类也不同,常分为干燥气体、一般液体、酸碱腐蚀溶液、可燃性气液体、粘稠及特殊介质。压力传感器及压力变送器作为一次仪表需与二次仪表或计算机配合使用,压力传感器及压力变送器常见的供电方式为:DC5V、12V、24V、12V等,输出方式有:0~5V、1~5V、0.5~4.5V、0~10mA.0~20mA.4~20mA 等及Rs232、Rs485等与计算机的接口。 用户在选择压力传感器及压力变送器时,应充分了解压力丈量系统的工况,根据需要公道选择,使系统工作在最佳状态,并可降低工程造价。 压力传感器常见精度参数及试验设备 传感器静态标定设备:活塞压力计:精度优于0.05%数字压力表:精度优于0.05%直流稳
压电源:精度优于0.05%. 传感器温度检验设备:高温试验箱:温度从0℃~+250℃温度控制精度为1℃ 低温试验箱:温度能从0℃~-60℃温度控制精度为1℃ 传感器静态性能试验项目:零点输出、满量程输出、非线性、迟滞、重复性、零点漂移、超复荷。 传感器环境试验项目:零点温度漂移、灵敏度漂移、零点迟滞、灵敏度迟滞。(检查产品在规定的温度范内对温度的适应能力。此项参数对精度影响极为重要) 压力传感器使用留意事项 压力传感器及压力变送器在安装使用前应具体阅读产品样本及使用说明书,安装时压力接口不能泄露,确保量程及接线正确。压力传感器及压力变送器的外壳一般需接地,信号电缆线不得与动力电缆混合展设,压力传感器及压力变送器四周应避免有强电磁干扰。压力传感器及压力变送器在使用中应按行业规定进行周期检定。 以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。 结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你将收获一种性格;播下一种性格,你将收获一种命运。事实表明,习惯左右了成败,习惯改变人的一生。在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一
目录 1 概述 2 工作原理 1. 2.1 电阻应变片 2. 2.2 陶瓷型 3 选型要点 4 常见故障 5 四个无法避免的误差 6 抗干扰措施 7 八大发展趋势 将压力转换为电信号输出的传感器。通常把压力测量仪表中的电测式仪表称为压力传感器。压力传感器一般由弹性敏感元件和位移敏感元件(或应变计)组成。弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变,然后由位移敏感元件或应变计转换为与压力成一定关系的电信号。有时把这两种元件的功能集于一体。压力传感器广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多,但常用的压力传感器有电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器,光纤压力传感器等。应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。 压力传感器是使用最为广泛的一种传感器。传统的压力传感器以机械结构型的器件为主,以弹性元件的形变指示压力,但这种结构尺寸大、质量轻,不能提供电学输出。随着半导体技术的发展,半导体压力传感器也应运而生。其特点是体积小、质量轻、准确度高、温度特性好。特别是随着MEMS技术的发展,半导体传感器向着微型化发展,而且其功耗小、可靠性高。 压阻式应变压力传感器的主要由电阻应变片按照惠斯通电桥原理组成。 电阻应变片
一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变 电阻应变片内部结构 片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变, 使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D转换和CPU)显示或执行机构。 金属电阻应变片的内部结构 如图所示,是电阻应变片的结构示意图,它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途,电阻应变片的阻值可以由设计者设计,但电阻的取值范围应注意:阻值太小,所需的驱动电流太大,同时应变片的发热致使本身的温度过高,不同的环境中使用,使应变片的阻值变化太大,输出零点漂移明显,调零电路过于复杂。而电阻太大,阻抗太高,抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 惠斯通原理
一、压力传感器芯体 1、概述 陶瓷压力传感器:抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。 2、技术参数 综合误差:包括线性度、迟滞性和重复性。 温度漂移:温度漂移指的是因温度变化所导致的输出电压变化,以ppm/oC为单位来表示。温度漂移可用多种方法(斜坡、蝶形电路或逻辑框)来确定,但最常用的 方法是逻辑框法,计算公式如下: TC|ppm/oC|=((Vmax-Vmin)*10^6)/((Tmax-Tmin)*Vnom) 由温度变化所引起的半导体器件参数的变化是产生零点漂移现象的主要原 因,因此也称零点漂移为温度漂移,简称温漂。 灵敏度: 稳定性:稳定性是指“测量仪器保持其计量特性随时间恒定的能力”。 3、各厂商产品 、公司名称:上海全宇机电科技发展有限公司 公司简介:全宇公司系中美合资企业,引进美国先进产品设计、生产经验和自动化设备,专业生产经营压力传感器、变送器,温度传感器、变送器,配套仪表和工业自动控制系统等,早期代理德国E+H产品,在以压力传感器为主导产品的经营生产中不断坚持技术创新,提高效率和产品品质。 陶瓷压力传感器网址链接: 产品介绍: QYP18c是全温度补偿型,保证在使用温度范围内,温度漂移最大不超过±% FS /°
QYP18c-500 - 50125/ QYP18c-1000 - 100200/ QYP18c-2000 - 200400/ 综合精度(线性+ 迟滞性) < ±% FS [端点线性度] 重复性< ±% FS 电气规格: ·最大激励电压30 Vdc ·桥路阻抗11 KW ±30% ·零点偏移£ ±mV/V ·抗绝缘性> 2 KV ·零点长期稳定性@ 20 °C ±% FSO, typ. (无时间累积性) 环境规格: ·直接接触液体材料Alumina Al2 O3 –96% ·使用温度- 40 up to + 135°C ·储藏温度- 50 up to + 150°C ·温度漂移(零位&灵敏度) £ ±% FS / °C [范围2 ~ 100 bar] £ ±% FS / °C [范围200 bar] ·相对湿度(1) 0 - 100% ·传感器重量< 7 g 、公司名称:深圳市新世联科技有限公司 公司简介:深圳市新世联科技有限公司(Apollo Electronics),是主要面向OEM厂商服务的传感器产品销售和传感器技术支持的公司。 Apollo是以传感仪表和自动控制技术、光电技术、网络与信息技术为主要发展方向的高科技公司,于2000年创立于香港,目前Apollo及其关联公司和业务发展遍及全球各地。 在传感和控制产品领域,它为全球驰名的厂商提供中国地区产品销售和技术支持服务,也是目前中国及香港地区较大规模和增长迅速的专业的传感和控制产品供应商。 它已具备10年以上传感和控制产品经验,专业技术背景的销售人员提供客户强大的技术支持,它可提供的传感与控制元件产品覆盖面极为广泛,它已成为业界最为优秀的整体传感产品方案配套商。 陶瓷压力传感器网址链接: 产品介绍: 技术参数 供电电压:5~30VDC 桥臂电阻:11K±20% 量程范围:1bar~600bar bar 响应时间:<1mS 综合误差(包括:线性,迟滞, ~FS% 重复性) 零点输出:0±mV/V 满量程输出:~mV/V 温度特性:(温补范围:0~70℃)±%FS/℃稳定性:<%FSO/年 工作温度:-40~125℃
压力传感器的发展趋势和现状 南京宏沐科技有限公司 2012-02-14 09:41 传感器技术是现代测量和自动化系统的重要技术之一。随着硅、微机械加工技术、超大集成电路技术和材料制备与特性研究工作的进展,使得压力传感器在光纤传感器的批量生产、高温硅压阻及压电结传感器的应用成为可能,在生物医学、微型机械等领域,压力传感器有着广泛的应用前景。 1 压力传感器的发展趋势 当今世界各国压力传感器的研究领域十分广泛,几乎渗透到了各行各业,但归纳起来主要有以下几个趋势: (1 小型化目前市场对小型压力传感器的需求越来越大,这种小型传感器可以工作在极端恶劣的环境下,并且只需要很少的保养和维护,对周围的环境影响也很小,可以放置在人体的各个重要器官中收集资料,不影响人的正常生活。如德国HELM公司生产的量程为2~500PSI 的传感器,直径仅为1. 27mm ,可以放置在人体的血管中而不会对血液的流通产生大的影响。 (2 集成化压力传感器已经越来越多的与其它测量用传感器集成以形成测量和控制系统。集成系统在过程控制和工厂自动化中可提高操作速度和效率。 (3 智能化由于集成化的出现,在集成电路中可添加一些微处理器,使得传感器具有自动补偿、通讯、自诊断、逻辑判断等功能。 (4 广泛化压力传感器的另一个发展趋势是正从机械行业向其它领域扩展,例如:汽车元件、医疗仪器和能源环境控制系统。 (5 标准化传感器的设计与制造已经形成了一定的行业标准。如ISO 国际质量体系;美国的ANSI、ASTM标准、俄罗斯的ГOCT、日本的J IS 标准。
从宇宙开发到海底探秘,从生产的过程控制到现代文明生活,几乎每一项技术都离不开传感器,因此,许多国家对传感器技术的发展十分重视,如日本把传感器技术列为六大核心技术(计算机、通信、激光、半导体、超导体和传感器之一。在各类传感器中压力传感器具有体积小、重量轻、灵敏度高、稳定可靠、成本低、便于集成化的优点,可广泛用于压力、高度、加速度、液体的流量、流速、液位、压强的测量与控制。除此以外,还广泛应用于水利、地质、气象、化工、医疗卫生等方面。由于该技术是平面工艺与立体加工相结合,又便于集成化,所以可用来制成血压计、风速计、水速计、压力表、电子称以及自动报警装置等。压力传感器已成为各类传感器中技术最成熟、性能最稳定、性价比最高的一类传感器。因 此对于从事现代测量与自动控制专业的技术人员必须了解和熟识国内外压力传感器的研究现状和发展趋势。
压力传感器及压力变送器分为表压、尽压、差压等种类。常见0.1、0.2、0.5、1.0等精度等级。可丈量的压力范围很宽,小到几十毫米水柱,大的可达上百兆帕。不同种类压力传感器及压力变送器的工作温度范围也不同,常分成 0~70℃、-25~85℃、- 40~125℃、-55~150℃几个等级,某些特种压力传感器的工作温度可达400~500℃。 压力传感器及压力变送器基于不同的材料及结构设计有着不同的防水性能及防爆等级,接液腔体由于材料、外形的差异可丈量的流体介质种类也不同,常分为干燥气体、一般液体、酸碱腐蚀溶液、可燃性气液体、粘稠及特殊介质。压力传感器及压力变送器作为一次仪表需与二次仪表或计算机配合使用,压力传感器及压力变送器常见的供电方式为:DC 5V、12V、24V、±12V等,输出方式有:0~5V、1~5V、0.5~4.5V、0~10mA、 0~20mA、 4~20mA等及Rs232、Rs485等与计算机的接口。 用户在选择压力传感器及压力变送器时,应充分了解压力丈量系统的工况,根据需要公道选择,使系统工作在最佳状态,并可降低工程造价。 压力传感器常见精度参数及试验设备 传感器静态标定设备:活塞压力计:精度优于0.05% 数字压力表:精度优于0.05% 直流稳压电源:精度优于0.05% 。 传感器温度检验设备:高温试验箱:温度从0℃~+250℃温度控制精度为 ±1℃ 低温试验箱:温度能从0℃~-60℃温度控制精度为±1℃ 传感器静态性能试验项目:零点输出、满量程输出、非线性、迟滞、重复性、零点漂移、超复荷。 传感器环境试验项目:零点温度漂移、灵敏度漂移、零点迟滞、灵敏度迟滞。(检查产品在规定的温度范内对温度的适应能力。此项参数对精度影响极为重要) 压力传感器使用留意事项 压力传感器及压力变送器在安装使用前应具体阅读产品样本及使用说明书,安装时压力接口不能泄露,确保量程及接线正确。压力传感器及压力变送器的外壳一般需接地,信号电缆线不得与动力电缆混合展设,压力传感器及压力变送器
压力传感器的应用解析 压力传感器是石化行业自动控制中使用最多的测量装置之一。在大型的化工项目中,几乎包含了所有压力传感器的应用:差压、绝压、表压、高压、微差压、高温、低温,以及各种材质及特殊加工的远传法兰式压力传感器。 石化行业对压力传感器的需求主要集中在可靠性、稳定性和高精度3个方面。其中,可靠性和许多附加需求,如,量程比、总线类型等,依赖变送器的结构设计、机械加工工艺水平和结构材料。压力变送器的稳定性和高精度则主要由压力传感器的稳定性和测量精度保证。与压力变送器的测量精度相对应的是压力传感器的测量精度和响应速度,与压力变送器的稳定性相对应的是压力传感器的温度特性和静压特性以及长期稳定性。石化行业对压力传感器的需求就体现在测量精度、快速响应、温度特性和静压特性、长期稳定性4个方面。 压力传感器是采用半导体材料和MEMS工艺制造的新型压力传感器。与传统压力传感器相比,微压力传感器具有精度高、灵敏度高、动态特性好、体积小、耐腐蚀、成本低等优点。纯单晶硅的材料疲劳小,采用这种材料制造的微压力传感器的长期稳定性好。同时,微压力传感器易于与微温度传感器集成,增加温度补偿精度,大幅提高传感器的温度特性和测量精度。如果将2个微压力传感器集成,又可以实现静压补偿,从而提高压力传感器的静压特性。由此可见,微压力传感器具有许多传统压力传感器不具备的优点,能够很好地满足石化行业对压力传感器的需求。 近年来压力传感器在市场上大热,在各类消费产品中都可以看到传感器的应用,既丰富了产品的功能又提高了产品的方便性和易用性,成为吸引消费者关注的新亮点。 压力传感器具有全密封不锈钢焊接结构、小体积、高灵敏度、零点满度可调节应可用于液压、压铸、中央空调系统、恒压供水、机车制动系统轻工、机械、冶金、石化、环保、空压机等其他自动控制系统。 就扬子巴斯夫苯乙烯工程为例,将近使用了接近480台各种类型的压力变送器。在工程筹建阶段,该工程筹建部的专家和工程师就希望能在至少2年时间内全部压力变送器可靠运行,不出现故障。国产的压力变送器在产品种类和性能方面和国外还有一定的差距。实现压力传感器的国产化,对于国家的经济和国防安全,振兴民族产业等都具有重要意义。 1.最近压力变送器的应用兴起的原因。消费电子一直搜寻新的技术去突出产品的个性,在不断优化产品功能及用户介面的情况下,传感器的应用是早晚的事。加上生产商相应的产品配合,如低电庄、低功耗、数码输出介面,小封装技术的成熟等都有利传感器的普及,价格亦因产量大增而下滑,这种种都是传感器成功的因素。 2.压力变送器都便宜到可以进入消费类产品了.传感器也早就用于检测.压力传感器、加速度传感器、RF和MCU组成。其次用于汽车领域的任何产品都符合相应的产品标准。
压力传感器是工业实践中最为常用的一种传感 器 差不多得到了广泛的应用。 在现在压电效应也应用在多晶体上,例如现在的压电陶瓷,包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。 温度传感器压力传感器 适用范畴 用于对人体有创血压如动脉压、中心静脉压、肺动脉压、左冠状动脉压多种压力进行监测,直截了当获得血压这一生理参数,为临床对疾病的诊断、治疗和预后估量提供客观依据。 结构规格 选用医用级聚碳酸脂、聚氯乙烯作为传感器主体及测压连接管的材料。 包装规格为CH-DPT-248、CH-DPT-248Ⅱ、CH-DPT-248Ⅲ。 安装程序 1)连接压力传感器系统前打开监护仪。 2)采纳消毒措施打开包装,确认所有的接口安全密封以及三通阀等辅件工作状态良好。 注意:连接接头时,不要拧得太紧。 常规/医用压力传感器FOP-M 3)旋塞阀的所有通口都应盖有孔的爱护帽,直到传感器系统内注满肝素生理盐水溶液和排尽气泡后,才更换成无孔的爱护帽。 4)把压力传感器连接到监护仪上,按照监护仪讲明把监护仪调零。 注意:管路不得有气泡残留。 6)待所有管路中填充肝素生理盐水后,将传感器系统连接到人体。 药液填充
2)打开已消毒好的传感器包,核实所有的接头均是安全的且所有的三通阀旋纽均是在所期望的位置。 4)关闭流量调剂器(滚动止流夹),将输液器放入压力护套中并悬挂在距离病人约2英尺高的挂杆上。 注意:现在不要给输液袋加压。 5)认真检查系统中所有充入液体的部分,确认所有的气泡均已被排出。 6)将输液袋加压到300mmHg,如果仍有气泡残留在系统中,挤压冲洗阀除去系统中所有的空气。 7)将系统中三通阀的所有未使用的通道上的爱护帽全部换成无孔爱护帽。 8)将传感器系统连接到病人身上,再次冲洗系统以便除去管路中的血液。 为幸免冲洗时气泡或管路中的血液凝血回到患者,要确保管路中冲入液体同时承诺少量血液通过导管回流的现象。 调零校准 1)建议将压力传感器及其三通阀置于腋中线水平,那个三通是用来通气和传感器调零的。 2)核准三通阀上的爱护帽为有孔的,将传感器与监护仪连接起来,并按照监护仪讲明,将传感器在大气条件下调零。 3)监护仪调零后,关闭三通阀与空气连通口,并盖上无孔爱护帽。 浙江辰和医疗 4)用方波检测系统的动力反应。动力反应测试应在冲洗管路、排尽气泡并与患者相连接调零和校准等一系列操作后实施。 注意:系统需要大约一分钟的平稳过程,然后施行小滴量检查冲洗阀是否良好,用肉眼观看是否有泄露。安装30分钟后要定期检查,确保输液袋压力正常、流量正常并无泄露。因任何小的泄露可能导致监护仪读数错误。

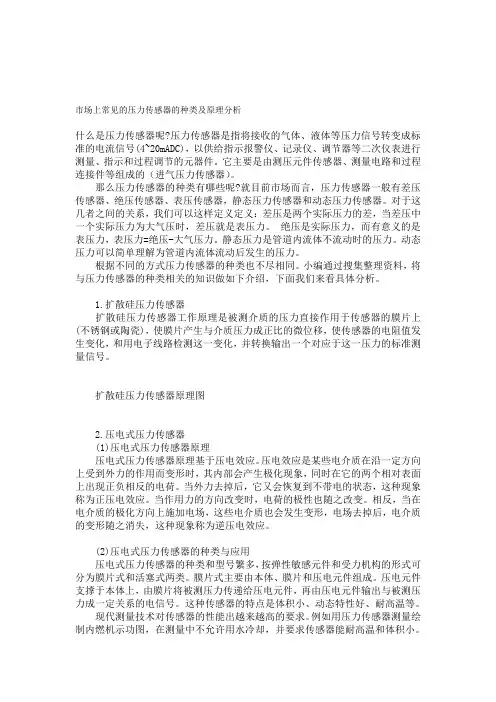

市场上常见的压力传感器的种类及原理分析 什么是压力传感器呢?压力传感器是指将接收的气体、液体等压力信号转变成标准的电流信号(4~20mADC),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节的元器件。它主要是由测压元件传感器、测量电路和过程连接件等组成的(进气压力传感器)。 那么压力传感器的种类有哪些呢?就目前市场而言,压力传感器一般有差压传感器、绝压传感器、表压传感器,静态压力传感器和动态压力传感器。对于这几者之间的关系,我们可以这样定义定义:差压是两个实际压力的差,当差压中一个实际压力为大气压时,差压就是表压力。绝压是实际压力,而有意义的是表压力,表压力=绝压-大气压力。静态压力是管道内流体不流动时的压力。动态压力可以简单理解为管道内流体流动后发生的压力。 根据不同的方式压力传感器的种类也不尽相同。小编通过搜集整理资料,将与压力传感器的种类相关的知识做如下介绍,下面我们来看具体分析。 1.扩散硅压力传感器 扩散硅压力传感器工作原理是被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。 扩散硅压力传感器原理图 2.压电式压力传感器 (1)压电式压力传感器原理 压电式压力传感器原理基于压电效应。压电效应是某些电介质在沿一定方向上受到外力的作用而变形时,其内部会产生极化现象,同时在它的两个相对表面上出现正负相反的电荷。当外力去掉后,它又会恢复到不带电的状态,这种现象称为正压电效应。当作用力的方向改变时,电荷的极性也随之改变。相反,当在电介质的极化方向上施加电场,这些电介质也会发生变形,电场去掉后,电介质的变形随之消失,这种现象称为逆压电效应。 (2)压电式压力传感器的种类与应用 压电式压力传感器的种类和型号繁多,按弹性敏感元件和受力机构的形式可分为膜片式和活塞式两类。膜片式主要由本体、膜片和压电元件组成。压电元件支撑于本体上,由膜片将被测压力传递给压电元件,再由压电元件输出与被测压力成一定关系的电信号。这种传感器的特点是体积小、动态特性好、耐高温等。 现代测量技术对传感器的性能出越来越高的要求。例如用压力传感器测量绘制内燃机示功图,在测量中不允许用水冷却,并要求传感器能耐高温和体积小。压电材料最适合于研制这种压力传感器。石英是一种非常好的压电材料,压电效
