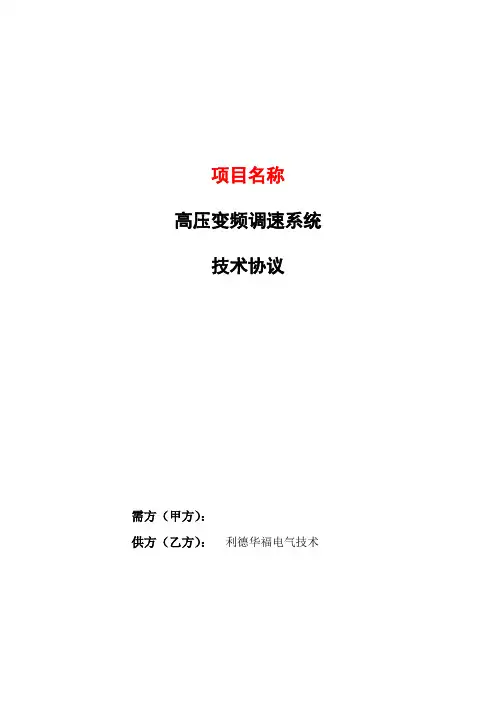

项目名称
高压变频调速系统
技术协议
需方（甲方）：
供方（乙方）：北京利德华福电气技术有限公司
本技术协议适用于为项目名称负载类型生产的高压变频调速系统。甲乙双方根据现场实际运行要求，以产品功能完善、运行安全可靠为原则共同制定本技术协议。
一项目概况
变频调速系统安装在独立的变频器室，设备冷却用户采用风机散热。
设备安装海拔高度 <1000 m。
1.配套电机参数
负载名称：（需要落实到具体的负载编号）
2.现场电源参数
动力电源
注：电网电压波动范围以正常负荷运行时的波动值为准，不包含瞬态波动值。请按照实际值进行填写，以保证变频器设计依据的准确性。
二供货范围
乙方（供方）应提供技术成熟、质量可靠、最新型号的变频装置。具体包括：
1.设备供货清单
2.备品备件供货清单（表中所列为此次供货范围总数量）
三技术规范
1.基本要求
变频调速系统主回路方案
变频调速系统采用手动一拖一方案，如下图：
基本原理：
原理是由3个高压隔离开关QS41、QS42和QS43和高压开关QF、电动机M组成（见左图）。
要求QS42和QS43之间存在机械互锁逻辑，不能同时闭合。变频运行时，QS43断开，QS41和QS42闭合；工频运行时，QS41和QS42断开，QS43闭合。
高压开关QF、电动机M为现场原有设备。
2.变频调速系统技术参数表
4.变频调速系统控制接口
变频器需要提供的开关量输出8路：
1)变频器待机状态：表示变频器已具备启动条件。
2)变频器运行状态：表示变频器正在运行。
3)变频器控制状态：节点闭合表示变频器控制权为现场远程控制；节点断开表示变频
器控制权为本地变频器控制。
4)变频器轻故障：表示变频器发生轻故障。
5)变频器重故障：表示变频器发生重故障，必须停机。
6)高压紧急分断：变频器出现重故障时，自动分断进线高压开关。
7)高压合闸允许：变频器自检通过或系统处于工频状态，允许上高压。
8)电机工频旁路：表示电动机处于工频旁路状态。
以上所有数字量采用无源接点输出，除特别注明外，定义为接点闭合时有效。
需要提供给变频器的开关量有4路：
1)启动指令：干接点，3秒脉冲闭合时有效，变频器开始运行。
2)停机指令：干接点，3秒脉冲闭合时有效，变频器正常停机。
3)高压就绪：干接点，高压开关处于分断时，辅助节点打开，变频器输入已带电，变
频器可以启动。
4)高压开关分闸信号：高压开关处于分断时，辅助节点闭合；1个。
以上所有数字量请提供无源接点，除特别注明外，定义为接点闭合时有效。
变频器需要提供的模拟量2路：
1)变频器输出转速。
2)变频器电机电流
变频器提供2路4～20mADC的电流源输出（变频器供电），带负载能力均为250Ω。
需要提供给变频器的模拟量1路：
变频器转速给定值
现场提供1路4～20mADC二线制电流源输出，带载能力必须大于250Ω，4～20mADC对应转速低高限，须呈线性关系。
其它控制接口
用户DCS远程控制高压变频器。
5.设备存储与安装要求
现场情况调查
设备到现场后能否立即安装调试？□能
设备到现场后需要放置的周期？□3个月内
设备运行所在地是否有梅雨季节？□没有
雷雨天气是否频繁，厂房是否有完善的防雷击措施？□是
存储
产品不得暴晒及淋雨，应存放在空气流通、周围介质温度在-40～+70℃范围内，空气最大相对湿度不超过90%（相当于空气温度20±5℃时）及无腐蚀性气体的仓库中。如果设备运抵现场后，不能立即进行安装，需注意设备的妥善保管，防止设备的淋雨及受潮。
安装环境
为了保证调速装置能长期稳定和可靠地运行，乙方对调速装置的安装环境作如下要求，甲方应相应满足：
1)变频器启动时，要求环境温度大于0℃，无结露，最高环境温度40℃，温度变化应
不大于5℃/h。如果环境温度超过允许值，甲方应考虑为其配备相应的空调设备。
一般情况下，希望将调速装置周围的环境温度控制在25℃左右。
2)环境湿度要求小于95%（20℃），相对湿度的变化率每小时不超过5%，同时避免结
露，否则甲方应为其安装除湿设备；
3)不能将调速装置安装在有较大灰尘、腐蚀或爆炸性气体、导电粉尘等空气污染的环
境里，要求为调速装置提供经过良好装修的专用房间。
4)安装现场的污秽等级不能大于Ⅱ级，现场电磁环境需满足以下国标中的规定（电磁
兼容试验和测量技术）：GB/T ；GB/T ；GB/T ；GB/T ；GB/T 。
5)要求变频器室及上级配电系统有良好的防雷措施，避免雷击的损坏。
6)如果安装变频器的房间需要采暖，应采用电暖气采暖设备，请勿采用水暖气，以免
因暖气漏水而带来变频器故障。
柜体安装
1)变频器设备安装时，应考虑通风散热及操作空间的需要，整套装置背面离墙距离不
得小于1000mm，装置顶部与屋顶空间距离不得小于1500mm，装置正面离墙距离不
得小于2000mm，装置侧面离墙必须保留不小于1000 mm的距离，方便安装调试及
维护人员通过。
2)所有柜体应牢固安装于基座之上，并和厂房大地可靠连接。接地端子PE也应接至
厂房大地。各柜体之间应相互连接成为一个整体。
3)安装过程中，要防止调速装置受到撞击和震动，所有柜体不得倒置，倾斜角度不得
超过30°。
电气安装
1)输入和输出电缆必须分开配线，防止绝缘损坏造成危险；
2)现场到调速装置的信号线，应该与强电电线分开布线，信号线采用屏蔽线，屏蔽线
的一端可靠接地；
3)要一直保证调速装置柜体的可靠连接厂房大地，保证人员安全。
4)甲方为调速装置埋设专用控制接地极，要求接地电阻不大于4Ω。
5)干式整流变压器及柜内其它高压元件在出厂前均通过完整的测试，保证出厂产品的
可靠性。设备到现场后，用户应遵照国家相关标准对产品进行入厂试验，涉及到的费用问题应由用户承担。
6)三相干式整流变压器做为高压变频器的重要组成部件，对设备整体的长期稳定可靠
运行具有决定性的作用，因此变频器运抵现场后，需要按照干式变压器厂家提供的说明书对干式变压器进行检查，并在设备运行期间按照说明书的规定对变压器进行维护。现场进行的变压器相关试验由甲方负责。
四变频调速系统说明
1.保护
输入回路带浪涌吸收保护。
变压器允许过负荷能力符合IEC干式变压器过负荷导则及相应国标要求。
每个功率单元带输入熔断器保护。
变频装置有隔离变压器温度过热保护。、
变频器上口的开关柜必须按照8-10倍额定电流设置速断保护值，确保躲过激磁涌流。
变频装置有过电压，过电流，欠电压，缺相，变频器过载，变频器过热，电机过载等保护功能变频。
1)过载保护。电机额定电流的120%，每10分钟允许1分钟，超过则保护。
2)过流保护。变频器输出电流超过电机额定电流的150％，3S保护；额定电流200%，
在10微秒内保护。
3)过压保护。检测每个功率模块的直流母线电压，如果超过额定电压的115%，则变
频器保护。此保护实际上包括了对电网电压正向波动的保护。
4)欠压保护。检测每个功率模块的直流母线电压，如果低于欠压保护定值，则变频器
保护。此保护实际上包括了对电网电压负向波动的保护。
5)过热保护。包括两重保护：在变频调速系统柜体内设置温度检测，当环境温度超过
预先设置的值时，发报警信号；另外，在主要的发热元件，即整流变压器和电力电
子功率器件上放置温度检测，一旦超过极限温度（变压器130℃、功率器件80℃），
则保护。
6)缺相保护。缺相保护设置在每个功率模块上。当变频器输入侧掉相系统发出报警信
号,并保护；功率模块的保险熔芯熔断缺相时，系统会发出报警信号。
7)光纤故障保护。当控制器与功率模块之间的连接光纤出现故障时，会发出报警信号
并保护。
以上故障，均在中文用户界面上指定故障确切位置，便于用户采取应对措施。
五责任与工作范围
1.甲方工作及责任范围：
按照“设备存储及安装要求”中所要求的条件为变频器提供安装场地以及配套设施。
在设备到达现场前，甲方应该做以下准备工作：
1)现场安装场地就绪，达到本协议规定要求，空调已就绪（若需要设置空调）；
2)现场高压电缆准备就绪并铺设到位，电缆头加工人员和耐压试验人员可以随时待
命；
3)现场的仪器仪表安装就位；
4)现场控制和信号电缆铺设到位；
5)现场风道、烟道、水路、油路管网等就绪；
6)高压开关改造完毕，具备送电条件；
7)电机及其基础没有问题，具备运转条件；
8)风机等机械设备及其基础没有问题，具备运转条件；
9)挡板、阀门等辅助机械及其基础没有问题，具备运转条件；
注：吊装时请将变压器柜顶盖卸掉，直接使用变压器上的吊环进行吊运。
甲方现场具备上述条件后，乙方与甲方确定技术服务日期，并在规定日期派技术服务工程师到用户现场进行安装调试工作。
甲方履行义务及承担责任：
1)如设备运输到达现场后发现有损坏，甲方应详细记录受损情况，并会同运货司机签
字确认，对于受损情况拍摄照片，以便乙方向保险公司索赔。
2)调速装置安装过程中，甲方负责提供拆箱、吊装、柜体就位、模块—风罩—空水冷
—强制式密闭冷却等的安装及劳动力服务，设备就位后，具备调试条件时，甲方通知乙方到现场进行设备的调试。
3)调速装置到现场设备（高压开关、电机、各种仪表、DCS）之间的电缆以及调速装
置到北京利德华福公司提供的操作箱、操作台、开关柜、F－C柜、之间所有电缆（包括附件）的选型、提供、敷设、接线及耐压测试由甲方负责。
4)由甲方根据技术参数表中的要求提供控制电源。
5)输入和输出的高压电缆在实际安装前必须经过严格的耐压测试，测试由甲方负责；
现场进行的变压器相关试验由甲方负责。
6)甲方为乙方现场调试人员提供工作、食宿方便，设备安装调试期间，甲方安排专人
配合乙方，协调甲乙双方的安装调试工作。
7)甲方需提前一周通知乙方安排人员到现场安装调试。
1.6变频器一旦达到正常工作状态并通过24小时带载运行后，需方代表须在供方代表提供
的《技术服务报告（验收报告）》上签字盖章验收，否则供方仍拥有所提供设备的所有权，并可独立处理。设备投运72小时后，如果因为需方的原因仍不能够办理验收，供方默认为需方已经认可调试结果。
1.7在保修期内，如果由于甲方操作失误或维护不当以及不可抗力因素（如：火灾、水灾、
地震、磁电串入、强雷击等）造成的设备损坏，乙方负责维修，相关费用由甲方承担。
2.乙方工作及责任范围：
负责为甲方提供变频装置相关技术支持。
负责提供供货范围中所列的设备。
负责调速装置盘柜间的所有电缆提供、电缆敷设及接线。
乙方负责对甲方操作人员进行现场培训使之能够独立操作变频器。
交货时提供正式设计图纸、外围端子接线图、供货清单、使用说明书等资料（纸制文件一式2份/套）。上述文件的文字材料均采用简体中文。
售后服务的承诺：接到书面通知内8小时响应。
乙方负责对甲方人员进行培训
培训方式：现场授课＋实地讲解＋操作演示＋厂方人员实际操作。
培训内容：
a.北京利德华福公司介绍
b.变频调速原理
c.HARSVERT-A系列变频器原理
d.变频器的装置实物介绍
e.变频器的操作培训
f.变频器使用注意事项
g.变频器常见故障处理
h.变频器的日常维护
六其它
1.保密
甲方有义务为乙方保守商业机密和高压变频器的技术机密，包括不以任何方式向第三方透露合同的价格、图纸、资料、技术手册以及设备的内部信息等。
2.协商
其它未尽事宜，双方友好协商解决, 甲方不得强制乙方修改成熟可靠的设计方案。
会签页
甲方：乙方：北京利德华福电气技术有限公司代表人：代表人：
年月日年月日
