1.介绍
ndo：可以用来制作法线贴图。
ddo：次世代固有色贴图，具有pbr 模拟材质在引擎中的效果，非常直观。
3ddo：可以在编辑的同时看到真实化的效果。
：材质库，需要付费的。
让我们开始吧：
1.设定id号
在max 中，需要一个低模，高模。法线贴图，ao贴图，颜色贴图
进入模型元素级别后分别设置id号。
2设定材质；进入材质编辑器后选择材质球，使用多位子材质。然后设置为三个
3.烘培贴图。摁下快捷键0.启动该命令。
在mapping coordinates中，选择已存在通道
在add中，选择completemap
然后可以更改名称，保存位置和大小等，然后就可以render渲染输出了
Ps：导出为obj格式的时候要注意一定要记住是是三角面，然后等级为6级别
4：启动
这个软件其实就是ps的一个插件。
点击D就会出现base creator 的基础调入面板
mes是我们导入的obj模型文件，
idmap.就是区分好的id
法线贴图
ao贴图
点击mesh。然后倒入模型，ps：地址必须是纯英文地址。另外这个插件需要ps6以上如ps cc/2015 等.
分别点击后导入我们制作好
的法线贴图，颜色贴图，ao
贴图等。
这里，可以模拟出很多种引擎效果，
如dota2，unity，cryengine等这些
都是现在游戏最常用的引擎，
位置，
然后：Create base开始吧
多个材质贴给模型每个材
质里面又有他们的子材质
比如第一个是底色，第二
次是污垢，第三次是血渍
等，这些材质的复合，就
是美轮美奂的次世代
如何看我们的模型呢，
点一下3这个按钮就出来了
左键是旋转
右键是缩放
中间是平移
点击打开材质库，这个材质库有很多很多材质，选择我们想要的材质后，然后点击creat，生成新的材质，
出现了。Tis：shift+
左键可以改变扫光
效果，
而这个效果就是在
引擎中的效果
如果这个效果我们不想要怎
我们点下垃圾桶就行了
然后我们再次选择一个材质，如图所示。
如果我们想改变下当前的
颜色，点击enter group，
进入当前的子材质里面。
第一层的基本色
第二次纹理效果
第三层更细的杂点效果如果想改变颜色，我们直接点击底层的颜色
就出现颜色编辑器，选取我们想要的颜色就确定可以了，每层的颜色都可以对应去修改。
更换纹理效果，点击后出现设置面板
我们可以更换纹理和设置
纹理，最后点击done ，完成设置
第三层的颜色材质也可以改
变，
这就是强大的ddo
浅谈3D游戏模型与贴图技术 摘要：优秀的模型为工作提供了一个好的开端，合适的贴图会使这个模型锦上添花，一个好的游戏模型是优秀模型和优秀贴图的结合体，二者相辅相成，缺一不可。 关键词：3D游戏；游戏模型；游戏贴图；游戏美术；模型贴图制作流程 在多样的游戏类型中，电视游戏是对游戏画面质量要求最高的一类游戏，这是由于电视平台的自身特点决定的，由于目前电视分辨率普遍较高，因此也需要电视游戏在制作开发时，必须考虑画面质量，而画面质量的好坏又直接取决于游戏中模型的品质和贴图的品质。模型的精细度和贴图的清晰度都会给玩家直接带来视觉上的美感，加强画面视觉感染力。这样的电视机游戏也通常被称为次世代游戏。本文将针对次世代游戏中的游戏模型和游戏贴图技术进行讨论。 一个优秀模型制作前要做好几项准备工作，首先要全方位的了解这个模型。以角色类模型举例，要做某一个角色，就要做到了解它的外貌特征、性格特征、生活背景等。优秀的角色模型应该是具有一定生命力的，而且要体现出它的特点和地域文化。这种想法和理念应该贯穿原画设计、3D模型制作和动作设计始终。这三个方面共同塑造着角色的这一特点。在建模的时候要时刻感觉它的生命的存在，感觉它的性格以及情感动作等，这样才有可能做出一个具有生命力的高品质模型作品。 游戏模型按精度的不同，可以分为高模和简模，制作高模的意义在于生成法线贴图，法线贴图会携带高模的表面起伏信息，把这样的携带高模起伏信息的法线贴图再回贴给简模，这样简模也具备了一定的高模特征，这就是游戏中应用简单模型却可以表现出足够多细节的基本原理。无论是高模还是简模，都要具备一些最基本的要求，如造型准确、布线合理、形神兼备等。 一个优秀的建模师应该注意对事物的观察，如角色建模师就应该平时多观察肌肉结构、骨骼特征、动作动态，分析不同动作给肌肉和骨骼带来的不同影响等。了解这些内容需要配合一定的解剖知识。模型的质感表现也是一个不容忽视的内容，如钢铁、青铜、麻布、丝绸、皮肤等，不同质感给人不同软硬度的直觉。对于某一种质感由于或崭新或破旧，或华丽或古老等差异，也给模型塑造带来不同的要求。对生物体的塑造，结构必须是合理的，在游戏的生产流程当中，建模师要参照原画师做的原画设定来进行三维建模，而事实上原画师提供的原画往往只是一种意象上的构思，不具备太多的细节，而对模型的细节刻画往往都落在建模师肩上，建模师需要对结构进行补充，这个过程也是对角色的二次设计。 如果把模型比喻成卸妆后的女人，那么贴图的过程就可以看做是给这个女人化妆的过程，行业里流行着这样的一句话“三分模，七分贴”，可见贴图的重要性。一个次时代模型所需要加载的贴图最基本的有三张，分别是固有色贴图、高光贴图和法线贴图。不同的贴图放置在不同的贴图通道中，分别起着各自不同的作用。固有色是指物体在正常光线下所呈现出来的颜色。对于一个物体，它自身的固有色是尤为重要的，一个物体受到光照后，固有色主要表现在受光面和背光面之间的中间调部分，也是素描中常提到的明暗交界线部分的颜色，因为这部分受外部环境色影响较少。而固有色贴图的任务就是把物体表面不受外界环境影响的固有色表现出来。绘制固有色时，要观察实物或原画，分析物体的质感、不同材料的搭配以及物体表面的新旧等等。高光贴图主要来影响物体表面的反光特性。高光
3D 一、功能：动：三维动画、三维特技 静：游戏场景、产品包装模型、电视广告、室内外效果图 二、界面组成 1．标题栏（＿□×） 2．菜单栏 3．主工具栏：Alt+6 4．感应工具栏 5．视图区 1）顶视图：T从上→下观察物体→底视图 2）前视图：F从前→后→后视图 3）左视图：L从左→右→右视图 4）透视图：P从不同角度观察物体→用户视图 a)改变视图大小←→按住鼠标中间键滚动 b)还原默认：←→文件菜单→重置布局 c)改变视图布局：菜单栏→自定义→视口配置→布局（14项）→确定 6．命令面板 1.创建面板 2.修改面板→修改物体的参数 3.层次：三维动画效果 4.运动：三维 5.显示：显示/隐藏物体
6.工具：辅助功能 创建面板：1.几何对象（三维物体） 2.图形(二维物体) 3.灯光 4.摄像机 7.视图控制区 1缩放:按住鼠标左键拖动 2缩放所有视图 3平移视图 4局部缩放→观:顶、前、左、透5．旋转（透视图） 6.观察物体不同的角度 7．最大化/最小化视图 最大化视图中所有东西 8．控制所有视图 8.动画控制区 9.状态栏
三．新建画布 菜单栏→文件→新建→新建全部 四．设置画布单位 菜单栏→自定义→单位设置→公制 五．快捷键：1.G显示/隐藏网格
2.Ctrl+X专业画图模式 3.Alt+6主工具栏 六、长方体 1．选择方法：1由创建面板→几何体→长方体
2菜单栏→创建→标准基本体→长方体 2．使用方法1按住鼠标左键向右拖动确定长方体的顶面/底面再移动鼠标向上确定高度2．立方体、正方体、（长、宽、高、相等） 3．键盘输入法长：X 宽：Y 高：Z 坐标值
三维动画的创作过程与二维动画有很多共同的地方但是也有很多不同之处。这主要是由于三维动画制作方式所决定的。 一、动画故事板 我们将以三维动画短片《原始时代》为例为读者介绍三维动画的制作流程。本片由盛美时代艺术设计有限责任公司制作。作者：杜振光、杨枭奇、孙耕、红雨。 在创作的开始阶段我们会为动画编写一个剧本，并把这个剧本故事改编为动画故事板。这个过程对于动画的制作过程来说是至关重要的，后面的制作过程都要以这个故事板为基础进行深入的制作。 《原始时代》故事板：
二、收集资料并进行形象设计 当我们有了基础的故事板之后应当进一步深入的根据剧本确定动画中的造型与形象，因为这个短片属于科教性质的动画短片因此它的基本风格应当比较写实。我们为了这个短片的制作特意前往北京周口店北京人遗址博物馆，收集了相关的图片、照片、画册等大量资料。
由于形象已经非常明确因此没有绘制具体的形象设定草图。但如果脚本中动画形象比较具有个性，或属于卡通风格我建议您还是要具体的设定形象草图。这也会为以后的具体制作提供很大的帮助。 （原始人雕塑） 三、模型制作 当我们把前期工作做的十分深入具体的时候就可以进入到深入的制作过程中了。在具体的制作过程中你将面对的首要工作是将所有场景中的三维模型根据设定在计算机中逐一制作完成，并分类存储。 在这个动画短片中我们将模型分为四类，包括：人物、动物、植物、场景。 我们设计了两个完整的人物，男人体、女人体，并根据这个初始的设定改变出四五个原始人。 （男人体） （头部模型） （女人体） 制作了一只鹿和一只老鹰。 (肿骨鹿) 我们为建立了完整的树木库，为整个动画整理部制作了10余种树木。草地用毛发插件计算完成。 （落叶树） （场景模型） 四、贴图与材质 已完成的模型就可以进行贴图与材质制作了，以人物头部为例我们在制作材质之前先要将模型的网格体在贴图坐标工具中展平。然后将拥有正确贴图座标的模型输入到
次世代游戏解决方案之写实游戏模型制作 前言： 次世代游戏的到来，使游戏行业向前迈进了一大步。次世代本来代表的是拥有更高cpu 硬件设施的电视游戏，即戴着头盔能感到wii拳击的震动、拿着拳套能感应阴森恐怖的氛围。绝对让玩家融入气氛的Xbox360的《生化危机5》还带有场景破坏，能打下一片墙，还拥有超真实的第一人称射击，现在的《战争机器》也被运用到了网络游戏上。 次世代的到来掀起了技术和美术的小浪潮。总之，美术上增添的法线、高光、自发光和节点式材质(unreal3引擎)、occlusion等高端技术促使了我们由２Ｄ到3Ｄ的跨越。人体也可以按照肌肉去布线，这使得我们的模型更漂亮，K动作的时候也会更有运动规律，画起贴图来也一样会容易得多。用更强大的引擎来制作照明，只需要画上物体本身的diffise，用occlusion叠加材质，让美术师们可以在制作中享受雕刻等喜欢的制作过程。 可是次世代的教程并不多，学习起来或感觉没有头绪。借这次机会，与大家分享一下我个人的次世代制作经验和插件，包括下文提到的制作规范和技巧、提高效率的插件和一个完整的制作流程及制作思路。在刚过去的火星参与的D3比赛里面，有很多不为人知的技术，比如CGTalk上一些经典的获奖作品用到的xnormal和crazybump等。
目录： 一：面向次世代游戏解决方案 1、更写实的次世代游戏模型制作方法（低模高模的制作规范以及工业模和角色的制作规范）——次世代终极工业模，角色。低模，高模理论。 二：次世代制作的软件和插件 1、xnormal 算法线——最牛的法线烘焙工具，有插件可压法线，可计算occlution等 2、crazybump/ps nvidia滤镜压法线——最快捷的法线制作软件 3、turtle海龟渲染器——烘焙之祖、dirt map、3s等
幻想之旅角色模型制作流程 1.拿到原画后仔细分析角色设定细节，对不清楚的结构、材质细节及角色身高等问题与 原画作者沟通，确定对原画理解准确无误。 2.根据设定，收集材质纹理参考资料。 3.开始进行低模制作。 4.制作过程中注意根据要求严格控制面数（以MAX为例，使用Polygon Counter工具查 看模型面数）。 5.注意关节处的合理布线，充分考虑将来动画时的问题。如有疑问与动作组同事讨论咨 询。 6.由于使用法线贴图技术不能使用对称复制模型，可以直接复制模型，然后根据具体情 况进行移动、放缩、旋转来达到所需效果。 7.完成后，开始分UV。 分UV时应尽量充分利用空间，注意角色不同部位的主次，优先考虑主要部位的贴图（例如脸，前胸以及引人注意的特殊设计），为其安排充分的贴图面积。使用Relax Tool 工具确保UV的合理性避免出现贴图的严重拉伸及反向。 8.低模完成后进入法线贴图制作阶段。 现在我们制作法线贴图的方法基本上有三种分别是： a.在三维软件中直接制作高模，完成后将低模与高模对齐，然后使用软件工具生成法 线贴图。 b.将分好UV的低模Export成OBJ格式文件，导入ZBrush软件。在ZB中添加细节 制作成高模，然后使用Zmapper插件生成法线贴图。 c.在Photoshop中绘制纹理或图案灰度图，然后使用PS的法线贴图插件将灰度图生成 法线贴图。 （具体制作方法参见后面的制作实例） 建议在制作过程中根据实际情况的不同，三种方法结合使用提高工作效率。 9.法线贴图完成后，将其赋予模型，查看法线贴图的效果及一些细小的错误。 10.进入Photoshop,打开之前生成的法线贴图，根据其贴在模型上的效果对法线贴图进行 修整。（例如边缘的一些破损可以使用手指工具进行修补，或者在绿色通道中进行适当的绘制。如需加强某部分法线贴图的凹凸效果可复制该部分进行叠加可以起到加强
第一部分：法线贴图的制作示例：岩石的法线贴图制作什么叫做法线贴图，简单的说就是将一个高边模型上的细节信息在另一个低边模型上面显示出来，这就叫做法线贴图。高边模型和低边模型必须是同一个模型，只区别在于面数和细节的差异。为什么要给低边模型渲染法线贴图，原因就是高边模型的面数过高，当然细节也很丰富。在游戏里面显示的话，会占非常大的内存，相应的对电脑的要求也会相应的高；然而低边模型是用到游戏里面的，并且它所占的内存比起高边模型来说，非常小，但是细节和质感不比高边模型的好，所以为了有更高质量的游戏，但又占内存小的游戏，我们自然就需要法线贴图来为我们的游戏增加更多细节和质感。法线贴图一般都是用在次时代游戏里面，网络游戏还是非常少，因为还关键的是用什么引擎。只要支持法线贴图的，那么它的游戏里面也会用上法线这效果。下面我以岩石的法线贴图来做个例子：首先创建一个低边模型的岩石(需要展开UV)，然后再复制一个出来，通过ZB或在MAX里面制作出它的高边模型（不需要展开UV），如图： 有了高模和低模后，我们就可以给它创建法线贴图了，在渲法线之前，需要一些设置，下面开始法线制作。选择低模，然后点击对齐工具，将低模和高模对齐到一块，如图：
下面开始设置，法线属性，按0快捷键，进入渲染纹理面板，如图
先选择低模。点击进入卷展栏，然后点选，拾取高模，设置如图： 这时候你会发现在修改面板里增加了一个修改命令，并且模型也会表面也会出现一个蓝框，如图：
点击卷展栏，再点击，出来的对话框中，选择法线贴图，然后设置贴图大小，和将这两个打上勾 。设置如图： 设置完成，下面开始渲染法线。法线效果，如图：
2D图案定制个性化礼物、3D打印产品/手板和3D打印机—首选忆典定制 免费3D建模软件大全 要3D打印一件作品，自然少不了3D建模。今天为大家整理了一些免费的3D建模软件大全，希望对3D建模有兴趣的朋友带来帮助。 免费开源3D模型设计软件有： Blender Blender是最受欢迎的免费开源3D模型制作软件套装。 跨平台支持所有的主要操作系统。 功能非常强大，但是上手比较难；一旦学会了，用起来就会非常方便。 OpenSCAD OpenSCAD是一款基于命令行的3D建模软件，可以产生CSG文件，特长是制作实心3D 模型。支持跨平台操作系统，包括Linux、Mac和Windows。 Art of Illusion 免费，开源的3D模型和渲染软件。 亮点包括细分曲面模型工具，骨骼动画和图形语言。尽管缺点也很突出， Art of Illusion是在RepRap开源社区使用最广泛的3D模型软件。 FreeCAD FreeCAD是来自法国MatraDatavision公司的一款开源免费3D CAD软件，基于CAD / CAM / CAE几何模型核心，是一个功能化、参数化的建模工具。FreeCAD 的直接用户目标是机械工程、产品设计，当然也适合工程行业内的其他广大用户，比如建筑或者其他特殊工程行业。 Wings3D
2D图案定制个性化礼物、3D打印产品/手板和3D打印机—首选忆典定制Wings 3D是一个开源免费的3D建模软件，适合创建细分曲面模型。 容易学习，功能强大。 Wings 3D的名字来源于它用于存储坐标系和临近数据所使用的翼边数据结构。 支持多种操作系统，包括Linux、Mac和Windows。 BRL-CAD BRL-CAD是一款强大的跨平台开源实体几何(CSG) 构造和实体模型计算机辅助设计(CAD) 系统。 BBRL-CAD包含有一个交互式的几何编辑器，光学跟踪支持图形着色和几何分析，计算机网络分布式帧缓存支持，图像处理和信号处理工具, 可以进行几何编辑、几何分析，支持分布式网络，可以进行图像处理和信号处理。 基于网页的3D模型设计软件有： 3d Tin 一个基于网页的3D模型软件，来自印度。 3dTin界面简单直观，有Chrome等浏览器插件插件。 所有的模型都存在云端，支持输出文件格式为.STL,.DAE,.OBJ。 TinkerCAD TinkerCAD是一个完全基于网上的3D建模平台和社区。 建模跟3d Tin类似，直接利用TinkerCAD的在线互动工具可以创建STL文件。 TinkerCAD还有一个社区可以分享模型。 其他免费的3D模型设计软件有：
提取3D游戏模型的方法 网络游戏工具【GameAssassin】是一个针对网络游戏和3D游戏的辅助工具，具有设置3D游戏的线框显示模式，截获3D游戏的模型贴图数据等功能，针对于网络游戏，此软件能够接获游戏所发出并且接受的网络消息，并且能够向服务器直接发送外部的自定义数据。 如果想截游戏模型，首先要到GA的官方下载相关软件和插件。 只需下载GA和导入MAX用的插件就可以。 首先是激活功能，这是必须做的一步，然后尽先一下简单的设置（如图） 再将游戏在任务栏上的完整名称输入到“自定义截取”中。然后在进入游戏。 切记是先运行GA再运行游戏，如果无法确认游戏的名称 可以在运行GA之前先运行游戏，记住游戏在任务栏上的名称 如果名称太长，显示不完整，可以查看任务管理器，确认后退出游戏。 在顺利进入游戏以后，我们会在屏幕的左上角看到“GA”两个彩色字母，这就说明在本游戏中GA运行成功，如果没有显示，就说明没有成功，就无法进行截取（如果不显示的话，就试着Alt+Tab切到GA主截面，选中游戏名称，点击“截取”，如果还不显示，可能就是操作步骤出现了错误）。如果没什么问题，就按下热键Alt+F7截取模型。 【建议在模型比较少的界面下截取，例如选人截面】
按下热键后，我们切到GA的主目录观察文件夹“魔兽世界”中是否已经生成OBJ模型文件，如果什么都没有，就再切回来，再按两遍热键。如果还没有OBJ文件，或是出现“非法操作”的话，那么退出GA，从新截取游戏。
如果没问题了，那么我们就进入模型观察器3D View中，将主人公的模型碎片从新组合，选择你认为是主人公身体一部分的模型，将其添加到组合物体中去。（如果在选取模型碎片文件时提示模型打开失败的话，那么建议你换个显卡。） 拼合好模型后，如果没问题的话，就将组合好的模型保存为列表文件
优秀的贴图对游戏模型的重要性 摘要：在三维设计中，技巧性地应用材质与贴图，会使作品的创作产生神奇的效果。三维中的材质与纹理贴图主要是用于描述对象表面的物质状态，构造真实世界中自然物质表面的视觉表象。材质与纹理贴图是获得客观事物真实感受的最有效手段。不同的材质与贴图的视觉特征能给人带来复杂的心理感受。法线贴图是可以应用到3D表面的特殊纹理，不同于以往的纹理只可以用于2D表面，作为凹凸纹理的扩展，它使每个平面的各像素拥有了高度值，包含了许多细节的表面信息，能够在平平无奇的物体外形上，创建出许多种特殊的立体视觉效果。如果把模型比喻成卸妆后的女人，那么贴图的过程就可以看作是给女人化妆的过程，三维行业中有一句话“三分模，七分贴”，可见贴图的重要性。优秀的模型为游戏提供了一个好的开端，合适的贴图会使这个模型锦上添花，一个好的游戏模型是优秀的模型和优秀的贴图的结合图，二者相辅相成，缺一不可。 关键词：三维模型；材质贴图；法线贴图 一个好的游戏在美术的设计中贴图是重要的核心部分之一，好的贴图能弥补模型的制作中的瑕疵。贴图分为颜色贴图、法线贴图、透明贴图等。在游戏的创作中法线贴图更
加重要，它直接会影响到游戏的内存以及整体效果，甚至会影响到玩家的游戏体验。贴图是将三维的模型用平面的方式展开之后再将平面绘制赋予到三维模型上，这个过程与平面的绘画有所不同，要涉及的到的知识不仅是要懂得平面的知识也要懂得三维的知识，所以三维游戏画面效果的好与坏，全是通过贴图来展现的。 1 三维游戏中的材质与贴图 材质与贴图是用于增强模型的真实感和感染力，材质”用来指定物体的表面或数个面的特性，它决定这些平面在着色时的特性，如颜色，光亮程度，自发光度及不透明度等。制定到材质上的图形称为“贴图”。 （一）材质和贴图的概念 材质简单的说就是指物体的质地，也可以理解成是材料和质感的结合。在渲染过程中，它是表面各种可视属性的结合，这些可视属性是指表面的色彩、光滑度、反射率、纹理等。贴图是材质的一种表现方式，比如说像有些布艺的纹理我们必须要一张图片的纹理来表现，这就需要贴图，比如说有些材质墙体，它不需要用图片直接调颜色就行了这就不需要贴图，材质是总称，纹理是一部分。 （二）材质和贴图在网络游戏中的应用和表现以及重要性 在网络游戏中最具有代表性的就是《魔兽世界》这款游
游戏制作全流程 简单地说，游戏制作就是从游戏创意到成为商业产品的全过程。除了前期的市场调研外，整个游戏制作流程大致分为策划，美术资源制作，程序开发，再到游戏测试，运营上市几大阶段。 一、游戏策划阶段： 游戏策划就像编剧和导演一样，要规定游戏的世界构成，规定种族、气候，安排什么地方需要出现怪兽让玩家觉得刺激好玩，需要设计各种各样的武器和装备吸引玩家等等。专业点讲就是要设计游戏的背景故事，世界观，大陆布局，规则玩法，剧情对白，游戏任务，各种数值等等。 游戏策划师是游戏的灵魂人物，是游戏行业中非常稀缺的人才，无论是薪资待遇还是职业发展前景十分看好。 二、美术资源制作阶段： 策划文档会分为技术设计文档、背景艺术文档和商业计划文档。背景艺术文档将指导下一阶段的美术资源制作，它包括：原画设定、模型贴图、角色动画、特效和音效制作等。 1、游戏原画设定： 游戏原画设定是一个承上启下的重要环节，也是最具创造力
的职位，游戏里各种天马行空般，非常具有想象力的人物、怪物形象，场景设计都是出自原画之手。 但原画要考虑到游戏文档里对游戏角色、场景的设定要求，也要确保三维美术设计师的三维具体制作顺利进行。 2、模型贴图制作： 针对各种原画设定的艺术风格和技术风格，运用3D制作技术具体建立游戏世界，包括角色、道具、场景等，包括模型制作、贴图制作两个流程。根据游戏类型不同网游、次世代等不同游戏类型，模型贴图的制作工艺要求和流程也不同。 3、游戏角色动画： 游戏中大都存在着种类繁多的人物、怪物和各种不可思议的动物、植物，以及水流、岩浆、沼泽等各种地形地貌，为了让这一切更加逼真和栩栩如生，游戏动画设计师通过三维绘图软件赋予他们逼真的动作，合理的让人物生活在游戏世界中。 4、游戏特效制作： 游戏角色在格斗，或者施放魔法、各种必杀技时，你都会看见非常绚丽的视觉效果，这种视觉效果就是游戏特效师的工作。游戏特效师从分镜设计、切片动画、特效贴图制作、粒子特效制作到后期合成，将自己的特效设计思想制作出特效。 三、程序开发阶段 在策划阶段后，产生技术设计文档，这一文档将运用于程序开发。程序开发包括：引擎编写，脚本编写和代码测试。
游戏特效贴图的制作与应用(游戏特效教程03) 相关搜索:特效, 教程, 游戏, 贴图, 应用 本帖最后由hwcg 于2009-12-16 17:54 编辑 游戏特效的贴图制作,我们在第一节游戏特效概述中简单介绍过,可以使用多种软件产生,今天我们主要讲解的是用3D软件来实现需要的序列贴图,三维软件可以很方便的实现游戏中常用的爆炸、冲击波、刀光拖尾、聚能、攻击、魔法、火、烟雾等特效序列图，本节主要讲解火的贴图制作。 一、3D软件制作火的特效序列图 1、火的创建 在3DMAX中如图创建一个半球Gzimo 1.jpg (104.18 KB)下载次数:02009-12-16
15:17 收藏 分享 评 分 回复 引用 订阅 报告 道具 TOP hwcg 发短消息 2# 发表于 2009-12-16 15:17 | 只看该作者 踩窝 窝 送礼物 问候Ta
加为好友 hwcg 当前离线 金牌会员UID 490 帖子603 精华0 积分2628 威望2628 金钱1875 金币 直接用缩放工具调整一下Gizmo线框的形态，如图所示2.jpg (37.68 KB)下载次数:02009-12-16 15:17 回复引用 报告道具TOP hwcg 发短消息 加为好友 hwcg 当前离线 金牌会员UID 490 帖子603 3# 发表于2009-12-16 15:18| 只看该作者 踩窝窝 送礼物 问候Ta 进入修改面板添加一个火焰特效，如图所示 3.jpg (95.63 KB)下载次数:02009-12-16 15:18
精华0 积分2628 威望2628 金钱1875 金币 回复引用 报告道具TOP hwcg 发短消息 加为好友 hwcg 当前离线 金牌会员UID 490 帖子603 精华0 积分2628 威望2628 金钱1875 金币4# 发表于2009-12-16 15:18| 只看该作者 踩窝窝 送礼物 问候Ta 单击面板下方的Setup进入参数编辑面板，如图所示 4.jpg (72.03 KB)下载次数:02009-12-16 15:18
游戏建模的操作流程 游戏3D建模师是时下热门职业之一，今天四维梦工场动漫游戏学院的游戏美术总监就来给大家家普及一下有关游戏建模的相关知识。很多人都知道，建模是游戏设计中最重要的环节，它的工作量几乎占整个模型制作的70%。 建模的方法很多，游戏模型常用的是polygon（中文多边形建模，这里说一句，游戏公司所有的软件都是英文，建议学习从英文软件开始）建模的难度在所有职业中是最高最全面的，从桌椅到星舰，巨型BOSS等等复杂的模型，模型这方面没有什么多说的，练习是最重要的 下面说的是贴图，这也是跟效果图制作不同的一部分，游戏设计的贴图是需要分UV的，那么什么是UV？简单的说，就是一个正常形的盒子，盒子表面都有包装贴纸，那么把这一层贴纸拿下来展开这层贴纸就相当于盒子的UV，再UV上画的任何东西都会在盒子上显示出来 游戏建模用到的UV命令式Unwrap UV，而效果图制作用到的UV命令是UVW map，这两种有什么不同？最大的不同就是效果图制作不用你一点点的去分UV，而贴图也不用画的很精细，只用一个基础材质就可以了，因为它可以通过渲染把材质很好的渲染出来而游戏模型就不同，所有的细节必须通过在PS中叠加各种材质图片来达到我们想要的效果。 这里要说一下，游戏设计分两种， 1.纯手绘，传统游戏设计，这种模型简单，面数越少越好，贴图是通过完全手绘来制作出来 2.次时代游戏设计，面数相对较高，而且要制作高模跟低模，通过烘焙的方法将高模上的所有细节烘焙到底模上去 在这里还要讲一下烘培。烘焙就是把高精度模型上的细节用贴图渲染出来，然后把渲染
出来的贴图在贴到低精度的模型上，让低精度的模型看上去有高精度模型的细节，高精度模型一般用zb制作，zb做好后，进行模型的拓扑，拓扑的作用是保证高精度模型与低精度模型在大的形体上的一致，形体保持一致的作用是保证烘焙的时候贴图不出错，烘焙的贴图种类比较多，一般用到的是法线贴图与ao贴图。 总得来说游戏行业门槛较高，需要对美术有一定了解，因为不管是传统游戏还是次时代游戏，贴图都是需要手绘的，游戏行业有句话，3分模型7分贴图，充分说明了贴图的重要性，当然模型也很重要。
2.1《铁将军》金属材质贴图绘 制 下面我们就要开始绘制 《铁将军》的贴图了，这个教 程是基于3ds Max 8版本写的。 贴图的绘制大部分是在 Photoshop软件中完成 的，各种版本的 Photoshop均可以。但是 Photoshop cs2版本以上 添加了一自由变形工具， 这个工具相当的实用。另 外Bodypaint也是贴图绘 制的利器，这个软件可以 让我们更直观的去绘制贴 图。有兴趣的朋友可以找 一下这个软件的操作教 程，它的操作还是比较简 单的。 1. 在绘制贴图前，我 们先要制定一下模型的光 源。一般游戏的光照都是 从上至下的，在我们绘制 贴图时，在模型的前上方 和后上方各设置一盏灯， 如图（1_18）。 图（1_18）
2. 打开3ds Max 8，先来做一个小小的设置。为了在我们绘制贴图时，方便对贴图效果的观察，一般会将3ds Max内部的光照取消掉。单击快捷键“8”，打开环境设置框，将Global Lighting下的Tint和Ambient的黑白色对调一下，如图（1_19）。 3. 这时可以看到模型已经不受光照的影响了，如图（1_20）。 图（1_20） 4. 为模型拆分uv。这个模型被分成了两个部分，面具肩甲和身体，所以拆分了两部分的uv，如图（1_21），注意合理的利用uv空间。
图（1_21） 5. 将uv线导出为tga格式（因为tga格式的图片带有通道，这样会方便我们在photoshop软件中将uv提取为单独的一层），身体部分的uv尺寸设定为2048，面具和护肩的uv尺寸为1024。不同游戏对贴图尺寸的要求不同，我们在画贴图的时候，可以先绘制比较大一点的贴图，然后根据游戏要求对其进行缩小（大的贴图有利与我们对贴图细节的表现）。 6. 打开Photoshop软件，将面具和护肩的uv图导入，并将uv线提取为单独的一层，为其改名为“线框”。将这一层的透明度改为20%左右，如图（1_22），这样uv线既可以作为我们绘制的参考也不会挡住我们的视线了，如图（1_23）。

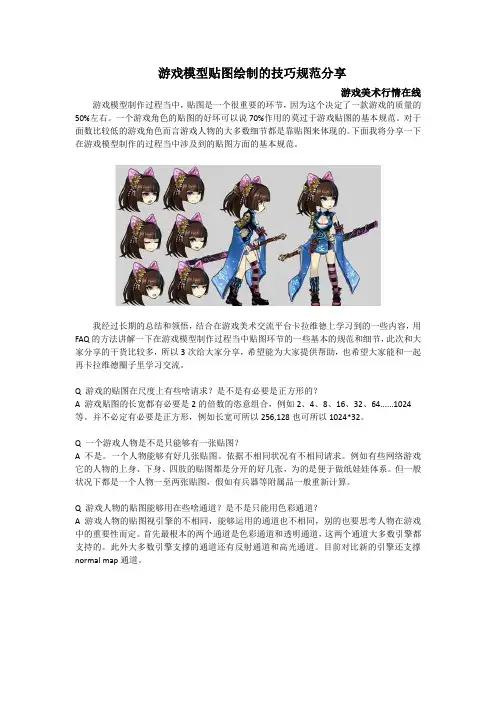

游戏模型贴图绘制的技巧规范分享 游戏美术行情在线游戏模型制作过程当中，贴图是一个很重要的环节，因为这个决定了一款游戏的质量的50%左右。一个游戏角色的贴图的好坏可以说70%作用的莫过于游戏贴图的基本规范。对于面数比较低的游戏角色而言游戏人物的大多数细节都是靠贴图来体现的。下面我将分享一下在游戏模型制作的过程当中涉及到的贴图方面的基本规范。 我经过长期的总结和领悟，结合在游戏美术交流平台卡拉维德上学习到的一些内容，用FAQ的方法讲解一下在游戏模型制作过程当中贴图环节的一些基本的规范和细节，此次和大家分享的干货比较多，所以3次给大家分享，希望能为大家提供帮助，也希望大家能和一起再卡拉维德圈子里学习交流。 Q 游戏的贴图在尺度上有些啥请求？是不是有必要是正方形的？ A 游戏贴图的长宽都有必要是2的倍数的恣意组合，例如2、4、8、16、32、64 (1024) 等。并不必定有必要是正方形，例如长宽可所以256,128也可所以1024*32。 Q 一个游戏人物是不是只能够有一张贴图？ A 不是。一个人物能够有好几张贴图。依据不相同状况有不相同请求。例如有些网络游戏它的人物的上身、下身、四肢的贴图都是分开的好几张，为的是便于做纸娃娃体系。但一般状况下都是一个人物一至两张贴图，假如有兵器等附属品一般重新计算。 Q 游戏人物的贴图能够用在些啥通道？是不是只能用色彩通道？ A 游戏人物的贴图视引擎的不相同，能够运用的通道也不相同，别的也要思考人物在游戏中的重要性而定。首先最根本的两个通道是色彩通道和透明通道，这两个通道大多数引擎都支持的。此外大多数引擎支撑的通道还有反射通道和高光通道。目前对比新的引擎还支撑normal map通道。
