LH-250丝印机中文版说明书
本公司生产的LH-250丝印机,适用于直径X长度:￠70X200㎜以内曲面及长X宽:220X220㎜以内平面各类塑材的制品的丝网印刷.本机印刷速度快、效果好、能耗低、效率高,操作控制简单。
一、技术特性
最大印刷尺寸(㎜)￠70×200mm曲面或20×200mm平面
横向移动平均速度(pieces/min)15
用气压力(Mpa)0.4—0.6
电源(V/HZ)220/60
外型尺寸（mm）长×宽×高800mm×480mm×1250mm
机体重量(Kg)150
二、控制面板各按钮功能
1、功能设定:
功能设定按钮是设定机器所处的工作状态的按钮。
①当工作种类显示‘ADJ’时，机器进入校机状态，此时可以调整工作台上下速度。在‘ADJ’状态下，可通过
按下‘速度/清数’键，使工作台下降印刷计数清零。
②当工作种类显示‘MAN’时机器进入单循环状态，可通过‘启动/停止’按钮或脚踏开关，每按一次完成一个
工作循环。
③当工作种类显示‘AUTO’时，机器进入全自动连续印刷状态，可通过按下‘启动/停止’按钮，使机器进入
全自动连续工作状况。
2、启动/停止：
‘功能设定’任何一种状态下，按下按钮都可‘启动’机器或‘停止’机器运行。
3、左/右：
每按一次左/右功能键，机器印头可以左右交替运动。在印刷时，按‘启动/停止’按钮
或脚踏开关，当向左运动时，会停在左边；当向右运动时，会停在右边。（便于洗网）
4、速度/清数：
①当功能设定处于‘MAN‘或’AUTO‘状态下，按下按键，可以调整机器从第一个工作循环结束到第二个工作
循环开始的时间间隙，速度指示VO最慢，V9最快，可在0-9范围内调整。
②当功能设定处于‘ADJ’状态时，按下键可使印刷计数清零，。
5、通气、断气：
‘通气、断气’校机用的专用开关，当开关拨向‘断气’时，左右断开气源，可以用手移动网版或刮刀校机：通常情况下，开关拨向‘通气’。
6、印刮气压调节：
指针指示的数值为印刮气压值。
7、印刮气压调节：
通过旋钮可以调节印刮气压的大小，当向右旋时，印刮气压加大，当向左旋时，印刷气压减小。
8、左：
调整网版向的移动速度。当旋钮向左旋时，网版向左的移动速度加快，反之，当旋钮向右旋时，网板向左的移动速度减慢。
9、右：
调节网版身右的移动速度。当旋钮向右旋时，网版向右的移动的速度加快；反之当旋钮
向左时，网版向右的移动速度减慢。
10、上：
打开此按钮时，印刮刀上提，可以安状或卸掉网框。
11、下：
打开此旋钮时，印刮刀下移，可以进入印刷状态。
12、手推式气源开关：（安装于空气过滤器的进气端）
当开关向前推时，气源打开；当开关向后推时，气源关闭。
13、电源总开关：
是机器与外接气源通电或断电的总开关。
三、LH-250丝印机的操作
㈠开机前准备及注意事项
1、整机安全检查：
①机器虽经出厂检验合格，但经长途搬运，会出现螺丝松脱等情况。因此，要对整台机器进行一次全面安全检查，
确认整机安装正常，同时做好清洁卫生。
②检查电源电压是否符合本机电源电压，本机电源电压为220V，60HZ。
③检查各润滑点的润滑。
④检查系统气压是否达到本机工作要求，可从气压表上读出，工作压力必须在0.46MPa,气压不移,整机将无法工作。
2、按所需印刷图案的大小，制作一个完善的丝印网版。
3、调校好所用油墨的粘稠度。
4、按照被印件的大小和形状的需要，配备一个容易将被印件放进和取出又不容易走位的夹具及印圆柱体印件时所
需之齿轮。
5、准备适量之洗网水及白布碎（细件之白布料）等，用以清洁网版及被印件。
㈡试运行开停机程序
在开机前准备及注意事项确认无误后，可进入度运行。
1、打开电源总开关，（指示灯亮），打开手推式气源开关和通气阀机器送气。
2、把‘功能设定’按钮设置于‘ADJ’校机状态。
3、调节印刮气压调节旋钮，使印刮气压显示指示压力在0.3-0.4MPa。
4、分别调整左、右、上、下旋钮，使左、右移动速度至合适速度，上、下移动灵活。
5、停机。按‘电源总开关’按钮（指示灯灭），机器停止运行。把通气阀打向‘断气’，手推式气源开关推向‘OFF’，
机器停止送气。
㈢工作调机（印刷工件调机）
1、安装好模具及网版并调校网板与被印件之间距离：一般约1-2㎜。
2、安装好印刷刮并调节到合适位置，网框上好油墨。
3、打开‘总电源’开关（指示灯亮）。
4、打开手推式气源开关和通气阀给机器送气。
5、把‘功能设定’在‘MAN’单循环印刷状态。
6、按下‘启动/停止’按钮或踩一下脚踏开关，检查被印工件的印刷质量，调整并确认正常后进入下一步批量
生产。
7、停机操作；当机器要停止印刷时，依次按下‘停机’按钮、控制面板上‘总电源’按钮、关闭手推式气源开
关。
㈣整机运行时主要控制点的调节
1、网版于印件距离的调整（参见图一）
将升降台之紧位螺丝放松，旋转升降丝杆上手轮移动至所需距离后，再将放松的紧位螺丝锁紧。
2、印刷刮的调节（参见图二）
松开锁紧螺旋，用调节旋钮节印刷刮的高低，再用微调旋钮，微调节印刷刮之高低。印刷刮上落速度调节：调节印刮头气缸上下两个限流阀气体流量大小，可调节印刮上落之速度。当上阀门向左旋时，气体流量加大，印刮头下落速度加快：反之，当阀门向右旋时，气体流量减少，印刮头下落速度减少。
印刷刮水平位置调节：松开印刷刮中央之螺丝，用调角平衡后锁紧中央螺。
印刷气压调节：要使印刷刮在印刷时具有一定的弹性，一般使用气体压力在0.4MPa,印刷刮越长,压力要相应加大。通过控制面板上的‘印刮气压调节’旋钮来调节控制印刷气压的大小。
3、印刷刮在曲面印刷时与印件轴芯线之调节（参见图三）
松开印头滑块左右行程限位板上之锁紧螺丝，调节印刷头至适当位置；也可以改变横调节线条板的位置使工件中心与印刮头对准。
4、回墨刮的调节：
回黑刮的调节方法与印刷刮的调节方法基本相同。
四、LH-250丝印机的常见故障及排除
1、开机时整机没有任何反应，可能是：
①电路电源未闭合。
②保险丝烧断。
③电源插头未插好。
2、脚踏开关不能启动，可能有两种情况：
①行程电眼可能已损坏未被感应到。
②脚踏开关可能损坏或线头松脱。
检查并排除故障。
3、整机能启动，但不能工作时，可能有以下情况：
①可能压模继电器损坏或线头松脱落。
②升降座的电眼未感应到。
检查并排除故障。
4、机械动作停止，压力不够时，可能是：
①电源插座或接线松脱。
②空气压缩机未能正常供气。
检查并排除故障。
5、气缸不动时，可能是：
①电磁阀动作不良。
②速度控制阀锁闭。
③空气压力表没有指示，空压机未送气。
检查并排除故障。
6、整机开始工作正常后，动作时快时慢时，可能是：
进气气路受阴，检查相关阀门是否完全打开。
五、LH-250丝印机的维护保养
1、定期检查过滤器水杯积水，每排水一次，以免将水带进入气缸，而造成事故。
2、对各润滑点定期加注润滑油，以确保机器正常运转。
3、每次开机前，须先清除机器动转范围的杂物，接通气源和电源，启动机器。检查机器运转情况，运转正常才可
投入生产使用。
4、停机注意事项：
①生产结束下班前，须将电源切断，气源关闭。
②将余存在网上的油墨取下，随即用洗网水（禁用开那水）将网版上的佘墨洗去，要以丝网上的图案完全显现清
晰为止（丝印的机和底都要进行清洗）。洗时用力要轻（尤其在洗底部胶膜之处时），以免伤及图案，洗妥后，最好用，风筒（不能用热风）将丝网吹干，在印刷期间，如遇上小休或用膳等之时，最好也能将上述工序做一次，这可以避免再印时间的不少麻烦。
③如遇停机时间有数开之久，最好将网版完全遮封，以防尘埃附在丝网上影响下次工作的进行。
六、LH-250丝印机使用注意事项
1、丝印网板：
网板框一般采用铝质或木质，将丝网粘固在框上，框的内围尺寸视所印图案的大小而定，在沿胶刮左右走向的两端，一般要比图案尺寸佘留60-100㎜，以便油墨放置，沿胶刮所需长度的两边要佘留20-30㎜的空位置，使胶刮在网板上运行时，丝网能有充裕的弹性。在丝网与印件之间距离或贴得太实，会使胶刮在印刷过后，丝网不能及时弹起，而当印件全面印完后才与丝网脱离是图案的线条便容易出现起毛（拉丝）现象。
2、胶刮；
胶刮有平刮（方角）和尖刮两种，当被印件为平面或印刷表面较平较硬时，以采用方角胶刮为宜，因方角胶刮其边在运行中较为有力，印出图案的线条较佳，但当印刷运行有些凹凸缺点时，则印出的图案便有够理想，而尖角边胶刮其尖端因带软，在印刷运行中，刮尖在丝网上将油墨扫过，（方角胶刮则足将油墨刮拨而过），因此，当印件的表面咯有缺点时，出能将图案很好地印出，，同时如欲印出的图案色泽较深或油墨较厚，胶刮的长度和外型（方角或尖角）等要符合印件的特性，同时要调较好胶刮在网板上的压是否合适。
3、油墨：
将所需之油墨调和至适合于印刷之用，如果油墨过粘，则缺乏活性，容易塞网，使印刷困难：如果油墨过稀，则印出图案、线条不够佳（容易起毛）。因此油墨的调较是一个重要的环节。同时，存放在网板上的油墨不要太多，否则在胶刮未印完图案时，油墨即已倒流向已印出部份图案内的网孔中渗漏。当回墨片加墨时，则此部分油墨已过重、过多，造成在第二次印刷时图案浓淡不均。如果存在网板上的油墨不足，则在回墨时，油墨不能完全将图案履盖，印出的图案可能会因油墨不足而塞网及图案不均缺陷。因此，需经常留意存在网板上的油墨量的稠度。油墨的种类很多，一定要选用被用与被印件的特性相符合的油墨方能有美好的质量效果。
4、防尘：
灰尘是影响丝印印刷质量的一个重要环节，生产现场防尘和空气净化是一项重要工作，务必高度警惕，以免造成重大损失。
七、丝印机插头接线图
下面中间两头均沿导线向插头看（注意方向）
14点插头12点插头4蕊插头

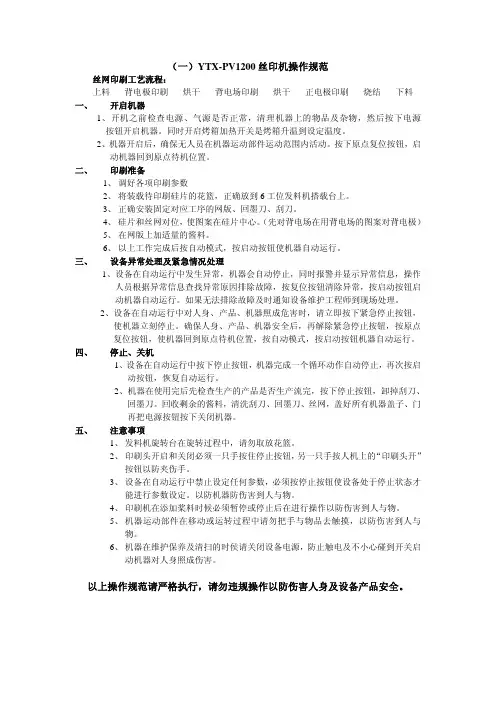

丝印机操作规范
丝印机操作规范 1 范围 本标准规定了用于平面丝网印刷机的结构和操作规范。 本标准适用于美的洗衣机事业部双桶公司。 2 术语和定义 下列术语和定义适用于本标准。 2.1 丝印机 用油墨通过印有文字和图案的丝网对工件进行印刷加工的机器。 2.2 种类 根据操作系统分为微电脑程控多功能丝印机、PLC程控丝印机。 根据印刷面分为平面丝网印刷机、曲面丝网印刷机。 2.3 使用范围 在塑料、金属、皮革、木材、陶瓷、尼龙、玻璃、线路板等制品的表面、曲面上印刷。 3 结构 3.1 丝印机的结构 丝印机主要由控制柜、刮刀与回墨机构、升降机构、缓冲座、横梁、机身等组成。 3.1.1 控制柜 丝印机的“大脑”，一种是采用MCU作为嵌入式控制器，采用LED数码的微电脑程序控制；一种是采用代码编程的PLC控制。 3.1.2 刮刀与回墨机构 丝网印刷机的刮刀、回墨机构是由刮刀、刀夹盖、横杆、支杆、调整快、锁紧块、回墨板、汽缸等组成，用于实现刮刀与回墨板的水平运动及上下运动。 3.1.3 升降机构 丝印机的升降机构是由升降板、导柱、丝杆等组成，用于实现网板的上下运动及装模高度的调整。 3.1.4 缓冲座 缓冲座用于缓解由丝印机传动系统引起的，使传动更加平稳。 3.1.5 横梁 横梁用于固定丝印机的导柱等传动部件，使得设备运行的更加平稳。 3.1.6 机身 机身是机床的基本支撑件，在机身上安装着丝印机的各个主要部件，使它们在工作时保持准确的相对位置或运动轨迹。
3.2 丝印机传动系统的基本组成 3.2.1 基本组成 丝印机的传动系统主要分为两大类：气压传动系统和电动传动系统。 3.2.2 气压传动系统 气压传动系统主要由气动元器件组成，用于实现丝印机网板的升降、刮刀与回墨板的上下运动等气动传动。 3.2.3 电动传动系统 电动传动系统主要由电动元器件组成，用于实现丝印机刮刀与回墨机构的水平运动等电动传动。 3.3 丝印机的工作原理 3.3.1 丝印机工作原理 丝印机工作原理是先将要印刷的文字和图案制成丝网版，装在丝印机上，然后由人工或丝印机把油墨涂敷于印版上有文字和图像的地方，再直接或间接地转印到纸或其他承印物（如纺织品、金属板、塑胶、皮革、木板、玻璃和陶瓷等）上，从而复制出与印版相同的印刷品。 3.3.2 主控制系统 功用：触发信号，把所需要的运行信号传给各传动部位。 微电脑控制系统工作原理是选用MCU作为嵌入式控制器，采用LED数码管显示，由光电开关切换信号输入控制电路，电路按一定的程序输出一定幅值的触发电压，使得电磁阀工作，切换气路，推动活塞运动，完成工作过程；PLC控制系统工作原理是采用编入的程序，由接近开关切换信号，使得电磁阀、伺服电机开始工作，推动活塞和皮带的活动，完成工作过程。 3.3.3 气压传动系统 丝印机气压传动系统工作原理是由总气源空气压缩机产生的压缩空气，经净化处理后进入空气过滤调压阀，手动滑阀开关，然后分各支路推动汽缸动作。 3.3.4 电动传动系统 丝印机电动传动系统工作原理是由接近开关给出信号传递到控制系统，由控制系统发送指令给伺服控制器，进而控制伺服电机带动皮带的传动。 3.4 丝印机的操作规范 3.4.1 调整施印行程 根据图案的长度，调整水平方向行程光电开关或接近开关及左右锁紧块至所需位置锁紧，右方开关与左方开关直接的距离就是施印行程。 3.4.2 安装网框 松开左右框架组件的紧定螺钉，装上丝网框，根据图案与刮刀、回墨板的位置确定丝网框的位置，然后锁紧、图案的精调可通过调整旋钮来完成，调准后拧紧锁紧按钮。 3.4.3 调整刮刀及回墨板 3.4.3.1 刮刀的调整 水平调整左右螺钉使刮刀的刃口与被印件表面的母线平行，然后锁紧左右螺母，根据试运行调整旋钮至所需的刮刀压力，可根据刮刀锁紧块上的螺钉以及摆动横杆来调整刮刀角度。 3.4.3.2 回墨板的调整
xxxxxxxxxxxxx有限公司 半自动丝印机操作规程 文件编号： 文件版本： 发放号码： 受控状态： 生效日期： 编制： 审核： 批准：
目录 一、目的 二、适用范围 三、应作文件 四、介质 五、丝印简单流程图 六、操作内容 七、设备保养 八、安全防护 1.目的
本操作指导书为设备操作人员操作DST720全自动停回转丝网印刷机进行相关的质量检验提供工作指导。 2.适用范围 本操作指导书适用于xxxxxxxxxxxx 股份有限公司DST720全自动停回转丝 网印刷设备。 3.应用的文件 《半自动丝网印刷机使用说明书》 4.介质 电压：380V 额定电流：30A 频率：50HZ 气压：≥6kg /c ㎡ 温度: 17oC —28oC; 相对温度:45%—65% 5.丝印简单生产流程图 6、操作内容 6.1操作前准备工作 A.在开机前准备好生产材料纸张（主料）、洗网水（辅料）。 B.每天开机前，先全机检查一次！
C.待一切正常后，才合闸接电源。 D.确定机器无故障，再打开安全保险，按开机按钮。 6.2调机生产 6.2.1 开机前，结合气压放气、放水，检查机器紧固件是否牢固。 6.2.2 根据产品需要选用网版、刮印胶条、回墨刀。 6.2.3 网版的固定、调整与校位，网版印刷面与承印物表面间隙在 1-6mm。 6.2.4 按施工单的要求，用合适的测试纸调试机器，直到测试样与样品 完全一致。 6.3设备的关闭 6.3.1 在生产完毕或下班时，先清理、清洗网版及相关设备，然后关停 机器所有开关电源。 6.3.2 检查设备状况，做好记录。 6.3.3 清理设备及环境卫生。 7、机器保养 7.1 每天上下班时对导向轴加油，并把汽源滤杯的水放掉； 7.2 经常观察汽源滤杯的油，不足时一定要加满，并每个月15日、30 日对机器的各轴承检查并加满黄油； 7.3 使用2500小时后(一季度)对减速机更换润滑油30#。 8、安全措施 8.1 在设备运转过程中，严禁加油或擦拭机器。严禁拿工具调试有危 险的部位，以免发生设备、人身事故。 8.2 要时刻注意机器运转状况，如有异常立即停机检查，并通知维修 人员处理，杜绝单纯追求产量，强制机器带病运转。 8.33 工作时工衣、工帽须保持干净并穿戴整齐，衣扣一定要扣好，不 能穿拖鞋上班（女工须扎好长发）。 执行易燃溶剂的定量领用和存放的安全管理规定，易燃溶剂用后须加盖存放，并远离电机及电闸开关区域。
中科理化新材料技术有限公司文件编号 版本/次 制订部门半自动印刷机 操作指导书制修订日期2012-12-17 页次1/3 1．目的 为规范印刷机操作，保证机台完好，正常实验，增加实验的安全系数特制定本操作规范。2．范围 本规定适合本公司的AT-45PA半自动印刷机。 3.印刷程序 3.1 设备的准备： 3.1.1环境要求：机器设备要求环境温度在23°C±5°C，相对湿度40-70% RH； 3.1.2检查气源气压是否为0.4±0.05MPa，并打开气路开关； 3.1.3合上电源，拔出急停开关，触摸屏显示屏显示主画面，并对机器进行复位。 3.2 实验前前15分钟准备工作。 3.2.1工具准备：铲刀、浆料、橡胶手套，口罩，网版； 3.2.2调节刮胶水平，调节刮胶印深0点位置； 3.2.3装入网版，并依次对角锁紧网版螺栓。 3.3印刷过程。 3.3.1将浆料手动搅拌10分钟，然后将印刷头移至结束位置，用铲刀轻轻手动上料； 3.3.2调整印深，顺时针旋转印深调节旋钮，印深减小，反之增大，印深应小于1.5mm； 编制刘正审核批准
中科理化新材料技术有限公司文件编号 版本/次 制订部门半自动印刷机 操作指导书制修订日期2012-12-17 页次2/3 3.3.3 调整版距和印刷速度，版距应小于2.5mm，将承印物放入平台的规定区域，然后开始半自动印刷； 3.3.4试印刷两片，然后在显微镜下观察印刷状况，并根据实际印刷状况调节印刷参数。 3.4印刷结束 3.4.1将刮胶和网版上的浆料铲回浆料罐中，并拆下网版，清洗，然后将清洗过的网版竖放于规定区域； 3.4.2用蘸有丙酮的无尘布擦拭刮胶及铲刀； 3.4.3将网版降至最低，将印深调至最小，然后关闭印刷机电源开关。然后关闭气路开关。 3.5注意事项 3.5.1禁止两个人同时操作丝印机； 3.5.2发生紧急情况，拍下急停按钮或者抬起安全杠； 3.5.3印刷应从图形的开口处开始，网版方向不能装反； 3.5.4印刷过程中，确保印刷平台上无异物以及网版的水平，防止毁坏网版； 3.5.5在刮胶的印刷过程中，禁止手动回料； 3.5.6在印刷机运行过程中，禁止遮挡安全杠传感器； 3.5.7如浆料需要添加稀释剂，记录稀释剂的添加量，及与原浆分开存放； 3.5.8沾有不同浆料的铲刀禁止混用。 编制刘正审核批准
LH-250丝印机中文版说明书 本公司生产的LH-250丝印机,适用于直径X长度:￠70X200㎜以内曲面及长X宽:220X220㎜以内平面各类塑材的制品的丝网印刷.本机印刷速度快、效果好、能耗低、效率高,操作控制简单。
一、技术特性 最大印刷尺寸(㎜)￠70×200mm曲面或20×200mm平面 横向移动平均速度(pieces/min)15 用气压力(Mpa)0.4—0.6 电源(V/HZ)220/60 外型尺寸（mm）长×宽×高800mm×480mm×1250mm 机体重量(Kg)150 二、控制面板各按钮功能 1、功能设定: 功能设定按钮是设定机器所处的工作状态的按钮。 ①当工作种类显示‘ADJ’时，机器进入校机状态，此时可以调整工作台上下速度。在‘ADJ’状态下，可通过 按下‘速度/清数’键，使工作台下降印刷计数清零。 ②当工作种类显示‘MAN’时机器进入单循环状态，可通过‘启动/停止’按钮或脚踏开关，每按一次完成一个 工作循环。 ③当工作种类显示‘AUTO’时，机器进入全自动连续印刷状态，可通过按下‘启动/停止’按钮，使机器进入 全自动连续工作状况。 2、启动/停止： ‘功能设定’任何一种状态下，按下按钮都可‘启动’机器或‘停止’机器运行。 3、左/右： 每按一次左/右功能键，机器印头可以左右交替运动。在印刷时，按‘启动/停止’按钮 或脚踏开关，当向左运动时，会停在左边；当向右运动时，会停在右边。（便于洗网） 4、速度/清数： ①当功能设定处于‘MAN‘或’AUTO‘状态下，按下按键，可以调整机器从第一个工作循环结束到第二个工作 循环开始的时间间隙，速度指示VO最慢，V9最快，可在0-9范围内调整。 ②当功能设定处于‘ADJ’状态时，按下键可使印刷计数清零，。 5、通气、断气： ‘通气、断气’校机用的专用开关，当开关拨向‘断气’时，左右断开气源，可以用手移动网版或刮刀校机：通常情况下，开关拨向‘通气’。 6、印刮气压调节： 指针指示的数值为印刮气压值。 7、印刮气压调节： 通过旋钮可以调节印刮气压的大小，当向右旋时，印刮气压加大，当向左旋时，印刷气压减小。 8、左： 调整网版向的移动速度。当旋钮向左旋时，网版向左的移动速度加快，反之，当旋钮向右旋时，网板向左的移动速度减慢。 9、右： 调节网版身右的移动速度。当旋钮向右旋时，网版向右的移动的速度加快；反之当旋钮 向左时，网版向右的移动速度减慢。 10、上： 打开此按钮时，印刮刀上提，可以安状或卸掉网框。 11、下： 打开此旋钮时，印刮刀下移，可以进入印刷状态。 12、手推式气源开关：（安装于空气过滤器的进气端）
丝印工艺作业指导书Revised on November 25, 2020
测压时应分5点，长和宽的约1/3处为最佳位置，5处深度高低相差不超过 2mm方可上胶。如右图： 调配感光胶：首先在暗房调配，取光敏剂倒入约1/3的水撞摇均，使光敏剂彻底溶解，然后倒入感光胶内，用玻璃棒或竹片顺时针彻底搅拌，直至均匀，约要十几分钟。配好的胶必须静置2小时以上，让胶中泡沫消失才可使用（最佳的方法是在前一个工作日下班前配好胶，第二天上班即用）。 刮感光胶：首先要把感光胶倒入已磨平的刮斗内，把网版斜放好。两人拿平上浆器，由上至下均匀涂布上去，刮到最上面时，刮刀后端向下倾斜，几分钟后使感光胶倒流入上桨器内，再猛的向上一刮，刮净感光胶没有完全干净的地方，然后反过来再涂一遍，且根据要求分为：1+2,2+2,2+3一般建议为：1+2,这种方式的RZ值（网版不平整度）较小，且印刷面为２，以增强耐印率。 厚网版，那么可采用多次涂涂胶方式，即第一次涂胶后，立即放入40℃左右烘箱中烘干，取出丝网再次涂胶，直至要求厚度。 干燥 感光胶上好后，印刷面向上放入烘箱内。烘版的温度为40℃左右为佳,烘烤时间半小时左右。 注意事项：a.网版必须清洁干净，不可有脏点、破点。 b.版房必须保持绝对的干净，无灰尘，且在暗房 c.上浆器不可有缺口，否则容易刮硬丝网。 6.3.4曝光 a)检查菲林，是否有撞网现象。 b)菲林在网版上摆放应摆好角度，防止与丝网发生碰撞、干涉，导致撞网。 c)晒版的玻璃平面应擦洗干净，特别是晒版前应仔细检查有无垃圾。 d)网版所要求曝光时间不同，一般在使用前要借助曝光计算尺来测定曝光时间，然后再固定所制网 版的曝光时间。切勿凭经验做事，盲目作业。 晒版灯和网版距离一般以网框的对角线为准，作为最佳距离（不含小网板）。 6.3.5显影 从晒版机取下丝网，去掉底片，先用温柔无压力冷水（温冷水20－30℃）湿润丝网两面，大约湿润30－60秒后，再用高压水枪彻底冲洗，直至图像显出，然后用吸水布吸干四周多余水份，便可风干。 6.3.6自检
丝印机原理_丝印机的结构 丝印机原理丝印机的全称为“丝网印刷机”，它是通过丝网把焊锡膏或贴片胶漏印到PCB焊盘上的一种设备。可分为垂直丝印机、斜臂丝印机、转盘丝印机、四柱式丝印机及全自动丝印机。主要应用在电子加工行业，印制电路板的丝印标志，仪器外壳面板的标志，电路板加工过程中的焊锡膏印刷等。 1.经传动机构传递动力，让刮墨板在运动中挤压油墨和丝网印版，使丝网印版与承印物形成一条压印线。 2.由于丝网具有张力N1和N2，对刮墨板产生力F2，回弹力使丝网印版除压印线外都不与承印物相接触，油墨在刮墨板的挤压力F1作用下，通过网孔，从运动着的压印线漏印到承印物上。 3.刮墨板在完成单向印刷后与丝网印版一起脱离承印物，同时进行返程回墨，即完成一个印刷循环。 4.回墨后承印物的上面与丝网印版反面的距离称为同版距或网距，一般应为2～5mm。手工印刷时，操作工人的手法与熟练程度直接影响压印线的形成。 丝印机的主要分类丝印机分为垂直丝印机、斜臂丝印机、转盘丝印机、四柱式丝印机及全自动丝印机。 垂直丝印机的特点：针对高精密的印刷，如高科技电子行业、套印多色、网点印刷等。与斜臂丝印机相比较效率低，但精准度高； 斜臂丝印机的特点：针对包装行业，或局部UV等印刷，效率高，但精准度低； 转盘丝印机的特点：针对服装行业，或光盘行业，不好定位的行业可采取转盘式； 四柱丝印机的特点：针对面积大的行业，如果装潢，大型玻璃等行业。 全自动丝印机的特点：是卷对卷的针对PET、PP、PC、PE等软质材料的印刷，是由进料，印刷及干燥集于一体工艺全部完成，是大批量量产的最佳选择； 全自动椭圆丝印机的特点：主要适用与服装裁片的印花，可印胶浆、水浆、油墨等浆料。
操作步骤 6．1接通电源，开要空转和停车试验 6．2上好烫金板，加温整理好烫金纸，校板并调好需烫部分间距 6．3首件经部门主管确认后方可加工 6．4完成后，开机清洁机身和周围的废料 7、注意事项 7．1开机前首先要仔细检查机器周围有无障碍物，机器有无异常 7．2接到下单以后要仔细核对相关资料，不得擅自加工货物 7．3在加工中要认真自检，如有疑问，立即汇报，要保质保量，顺利完成任务 7．4清理机器时一定要关闭所有电源，不准用危险品（如电油、天那水）拭机身和还在发热的烫金板。以便发生意外 7．5烫金或烫银的温度一般在100℃-140℃，不得随意调试温度 .烫金机组长负责监督烫金机机组人员安全。 2. 烫金机作业前，作业人员必须将工作服、工作鞋穿戴整齐，扣紧衣襟和袖口，衣袋内不装容易掉出杂物，不戴手表及各种饰物，衣服口袋严禁放工具、硬币、钢笔、手机、打火机等物品，腰间不准挂钥匙、BP机等物品，以防掉入机器。 3.烫金机开机前，应向烫金机机器的各注油点、润滑点和油箱内加入所需润滑油（润滑脂)。 4.未经批准，非本烫金机机组人员不得擅自启动烫金机，操作烫金机机器，助手和学徒应在烫金机机长的指导下工作。 5.烫金机机器启动前，应机身各部位是否有杂物，必须先给信号，前后呼应，确定烫金机机器周围安全方可开烫金机。 6.烫金机机器运转前，确保无关人员在烫金机靠近 7.烫金机每次上、下版前必须检查是否有异物，确保打版螺钉紧固。推板动作要轻，以免损坏烫金机，烫金机运转中，严禁用手接触运动工作面，不准维修和擦拭机器，不准跨越转动部位，要保持烫金机机器防护装置完备。 8.机组人员应按分工严守岗位，时刻注意烫金机机器各部位的运转情况，发现问题立即停机处理，长时间停机时一定要关闭总电源开关。 9.工作场地应保持整洁畅通，地面．工作台、烫金机机器周围无杂物，维修工具、零配件要放在规定位置。 10. 烫金机烫印时要注意：当烫印第一（最后一）张时，机器暂停报警，同时开始手动加（减）压力，加（减）压力后又将继续运行。暂停时，操作人员注意安全。 11.工作时，任何人不准在烫金机机台周围嬉笑、打闹、大声喧哗。 12.工作结束时，关闭烫金机电源,确保烫金机周围要清洁好废纸，没有杂物在机上。 13.烫金机要定期保养和维修机器。
baccini 丝网印刷中文版
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1. FILE文件 1.1. File Open打开文件 下图这个界面可以打开工作文件 在这个页面可以打开工作文件，其中包含着印刷参数、循环选项、影像系统设置。 在如图中的对话框中选择这需要的工作文件后，点击Ｏｐｅｎ载入文件或点击Ｃａｎｃｅ退出这个窗口。
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1.2. File Save保存文件 这个命令把机器的实际参数保存在最后载入的文件中。
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1.3. File Save As文件另存为 这个界面可以保存工作文件 在这个页面可以选择原有工作文件或输入一个新的文件名，然后保存印刷参数、循环选项、影像系统设置。在如图中的对话框中选择这需要的文件后，点击Ｓａｖｅ保存文件或点击Ｃａｎｃｅ退出这个窗口。
Baccini S.p.a. - Via Postumia Ovest, 244. Olmi di S. Biagio di C. Treviso – Italy 1.4. Exit退出 这个命令可以关闭程序并退出到ｗｉｎｄｏｗｓ２０００的桌面，这个选项必须输入高级的口令。
丝印操作规程 1目的 规范作业程序，使丝网印刷符合品质要求，避免因不规范操作造成不良品。 2适用范围 手动丝网印刷 3工作环境 室温，清洁，通风。 4 职责 4.1车间主任：按产品工艺要求及技术规范要求准备并架设好工装夹具，确认丝印具体要求，检验网版，助剂、油墨的调配，首件品的试制，根据产品种类监督、指导和管控丝印及丝印的检验相关过程等，还包括异常的处理。 4.2操作员：按产品工艺文件及技术规范要求及在车间主任的指导下进行操作。 5作业准备 5.1将丝印机台及作业场所清理干净。 5.2准备好生产指令单、以及原材料、网版、刮板、油墨和其它工具等。 5.3检查丝印机台各部件是否正常。 5.4 做到特种油墨时做好安全防护措施（口罩，手套，眼镜等） 6作业程序 6.1封版装版 6.1.1按照生产指令单和产品样品、核对网版内容，检查网版，依图面对照网版字体、字号、字距或图案是否符合要求，检查网版是否有破损。 6.1.2把网版边框四角及图文四周用单面胶封好，以免印刷时漏墨。 6.1.3把网框固定在夹器上，调整好承印物与网版之间的距离，网距一般4~10mm，视网框大小而定。 6.2调机印刷 6.2.1抬起网版，将承印物置于台面中央位置，约略对准印刷图案。用不干胶进行定位，定位高度应与承印物同高。 6.2.2装配适当尺寸的刮板、刮板的中点要与印版对准。 6.2.3将油墨和稀释剂按适当的比例充分搅拌均匀，以手动方式试印，视其印刷情形再予以调整，确认符合印刷条件后，开始作业。 6.2.4印刷手法：托起刮板，让其与网版成45°－50°角匀速拉起，刮板在行驶中两端受力均衡。印刷方向与调整位置时的印刷方向保持一致，防止印刷中走位。
作者：败转头 作品编号44122544：GL568877444633106633215458 时间：2020.12.13 丝印机安全操作规程 一丝印机操作规程 1.开启主电源。 2.装好网板并固定。 3.按工艺要求调节好网板位置。 4.按下操作面板开启电源按钮并点检。 5.按下操作面板的一次循环按钮。 6.装上样杆试印，并调节好刮板下降位置。 7.调节完毕后重新装上球杆对好中心位置。 8.脚踩一次脚踏开关并完成一次丝印操作。 9.定期加油保养。 10.工作完毕后关闭电源，清洁机器和网板。 二丝网印刷工安全操作规程 1，工作前必须打开所有抽风设备，并保持运转正常； 2，操作员必须熟悉《化学危险品管理制度》，并掌握油墨性能及其危害特性；3，丝印室内严禁烟火； 4，作员必须熟悉灭火器材的位置，懂得使用灭火器材扑灭初起火灾； 5，操作员必须正确配戴好防护口罩、橡胶手套后方能操作； 6，油墨、丙酮等化学品原料或辅料只能领取当班用量，并集中存放在专用储存柜内，并关门上锁，不得摆放在地面上或工作台上； 7，油墨，丙酮等化学品原料或辅料的容器，必须保持密封状态，防止有害气体挥发污染环境； 8，各种粘有化学物品的擦拭布，纸，环保碗，一次性塑料杯，搅拌棒等化学品垃圾应放入专用垃圾桶内，并盖好盖保持密封，禁止乱扔乱放，防止有害气体挥发污染环境； 9，午餐及下班前，必须对专用垃圾桶内的化学品垃圾清理至指定垃圾房存放，清理时应将盛装化学品的垃圾袋口封好，并用推车运送，不得在地上拖运；10，对设备进行维修，清洁保养，更换调整零件及附件时，必须切断电源后进行； 11，下班前关闭电源，气源，清理场地后方能离岗。 作者：败转头 作品编号44122544：GL568877444633106633215458 时间：2020.12.13
XXXXX 电子科技有限公司 文件编号： 版本： 版次： 生效日期： 防焊丝印操作规范 制 定 审 核 批 准 日 期 日 期 日 期 文件更改履历表 修订版次 更改性质、内容、摘要（或DOC No.） 修订页次 修订日期 A0 新制文件 2016-12-08 B0 全面修订 2017-05-09 文件会签：拟案单位于 □ 内“√”以示回签部门 总经理 管理者代表 市场部 工艺工程部 制造部 品管部 PMC 部 设备部 行政部 财务部 采购部 此文件为江西吉安市华阳电子有限公司之机密文件，未经许可，不得复印。 发行管制章 √ √ √ √ √
防焊丝印操作规范生效日期：版本号： 总页数：第1 页共3 页 1.0目的： 规范防焊丝印作业，保证质量，提升品质。 2.0适用范围： 适用于防焊丝印机作业。 3.0权责： 制造部: 全面执行作业规范定义的相关内容；不断优化与更新该SOP，提升制程能力。 品管部：对作业规范中定义的内容，稽核生产线的执行状况。 设备部：生产设备的维护与各类型的保养处理。 4.0定义: 利用丝网印刷,使防焊油墨均匀覆盖在PCB指定区域。 5.0作业内容 序号作业 名称 作业名称作业内容 工具/ 材料 备注 1 准备 作业 1.装刮刀 1.将刮刀装到刮刀架上,调整刮刀角度 2.刮刀单边长大于图形3~5CM 3.刮刀角度按参数表进行设定 刮刀 网版使用前需 清洗并检查， 确认无异常后 方可上机使用 2.装网版 1.选择合适网目的网版，架网版，锁紧手臂，拧紧网框夹持 2.线宽≦4MIL，且底铜厚﹥1OZ、独立线路较多的板子用36T 网版 3.线宽﹥4MIL、底铜厚≦1OZ的板子用43T网版，翻印板使 用77T网版 4.正常板使用43T网版 5.网框与夹座组件配合完好，固定无松动 网版 扳手 3.安装 PIN板 1.移动PIN板,使其与网版形容部分定位对齐 2.用纸胶带将已对好的PIN板固定在丝印机台面上,纸胶带 不能翘起,刮伤油墨面,再在PIN板左右两侧各加一张夹板 3.薄板需使用印刷PIN及塞孔垫板,印刷PIN规格 3.15*2.3mm 夹板 纸胶 PIN板 夹板厚度与待 印板高度一致 4.封网 1.用白纸将网版上大于待印板成型线以外区域封贴起来 2.网版开窗位要单边大于生产板成型引线5MM 白纸 纸胶 封网时不准封 入成型区 5.调机试 印 1.在待印板上面垫一张白纸 2.将油墨倒在网版上进行印刷 3.调整刮刀压力、角度、速度、网距OK后撕下白纸 4.进行首板印刷 垫板 油墨 油刀 首板印刷后先 自检 6.油墨厚 度测量 1.取一片板在调机完成后试印,烤干后固化油墨，选有细小线 路和大铜面位置裁剪出，到物理实验室做切片，读取油墨 厚度值 2.确认油墨厚度在大铜面20-30um，在细小线路拐角处 10--20 um，（客户有特殊要求除外） 油墨 切片 若不在标准 内,需调整合 格后作业 1 准备 作业 7.首板及 自检 1.首板OK后进行量产 2.每印刷5片须自检1片 白纸
丝印作业指导书 1.目的 规范作业程序，使丝网印刷符合品质要求，避免因不规范操作造成不良品；确保高效率、高品质生产。 2.适用范围 手动丝网印刷 3.工作环境 室温，清洁，通风。 4 .职责 4.1车间主管：按产品工艺要求及技术规范要求准备好工装夹具，确认丝印具体要求，检验网版，助剂、油墨的调配，首件品的试制，根据产品种类监督、指导和管控丝印及丝印的检验相关过程等，还包括异常的处理。 4.2操作员：按产品工艺文件及技术规范要求及在车间主管的指导下进行操作。 5.作业准备 5.1准备好生产材料（所印物）、网版、刮板、油墨和其它工具等。 5.2 将丝印工具及作业场所清理干净。 5.3检查丝印网版各部件是否正常。
5.4将所印物表面清理，有膜的用塑料片在定位板撕膜孔画好后将膜撕掉. 6.作业程序 6.1封版定位 6.1.1按照生产指令单和产品样品、核对网版内容，检查网版，依图面对照网版字体、字号、字距或图案是否符合要求，检查网版是否有破损。 6.1.2选好用那个图案，把网版其他图文四周用单面胶正反面封好，以免印刷时漏墨。 6.1.3在承印物上定好位置把网框放在承印物已画好的位置上对好，用木块与网版对接对好位先用胶水固定好木块后用螺丝固定（定位时应靠边准确）。 6.2调版定位 6.2.1抬起网版，将承印物置于台面中央位置，约略对准印刷图案。用木块进行定位，定位高度应与承印物同高。 6.2.2用适当尺寸的刮板、刮板的中点要与印版对准。 6.2.3将油墨和783稀释剂按1比3的比例充分搅拌均匀，以手动方式试印，视其印刷情形再予以调整，确认符合印刷条件后，开始作业。 6.2.4印刷手法：托起刮板，让其与网版成45°－50°角匀速拉起，刮板在行驶中两端受力均衡。印刷方向与调整位置时的印刷方向保持一致，防止印刷中走位。
XXXX 电子科技有限公司 文件编号： 版本： 版次： 生效日期： 文字丝印操作规范 制 定 审 核 批 准 日 期 日 期 日 期 文件更改履历表 修订版次 更改性质、内容、摘要 修订页次 修订日期 文件会签：拟案单位于 □ 内“√”以示回签部门 总经理 管理者代表 市场部 工艺工程部 生产制造部 品质管控部 设备管理部 人力资源部 财务部 采购部 此文件为吉安市华阳电子集团有限公司之机密文件，未经许可，不得复印。 发行管制章 √ √ √ √ √
文字丝印操作规范制作单位：制造部文件编号：生效日期：版本号：总页数：第1 页共4 页 1.0目的 1.1 在PCB板面上,采用丝网印刷方式印上客户要求之文字符号标识,并固化, 便于客户安装元器件 1.2 制定文字手动丝印机操作规范，指导生产现场正确、规范操作，保证安全生产。 2.0适用范围 2.1适用于本公司文字手动及半自动丝印机文字作业 3.0权责： 3.1生产制造部：全面执行作业规范定义的相关内容；不断优化与更新该操作规范，提升制程能力。 3.2品质管控部：对作业规范中定义的内容，稽核生产线的执行状况。 3.3设备管理部：生产设备的维护与各类型的保养处理。 4.0定义： 无 5.0作业流程： 开油→印刷→固化→收料→检验→出料 6.0作业内容： 6.1作业标准 序号作业 名称 作业内容 工具材 料 备注 1 准备 作业 1.开油 1.热固油为双组份油墨,需按比例将主剂和硬化剂混合使用热固油视生产 量开油，开油后 超过48小时即 不能使用 2.热固油主剂与硬化剂比例按厂商给的要求，混合后搅拌10min， 如粘度高可加入25±5ml/kg的稀释剂 3.油墨需在室温下环境避光儲存 2.装刮 刀 1.将刮刀装到刮刀架上,并调整角度 2.根据图形选择比图形稍长的刮刀，刮刀单边长大于图形3~5CM 刮刀 3.装网 版 选择和待印板相对应的文字网，架网版，锁紧手臂，拧紧网框夹 持 网版 扳手 4.对位 1.待印板放于印刷台面,根据图形调节微调使对位准确，调整网 距5.5±2.5cm 2 首板1.调机 试印 1.将油墨倒在网版上进行印刷， 2.调整刮刀和回墨刀之间有一定量油墨,防止干网印刷,确保 印刷效果 3.进行首板印刷 油墨 油刀 首板印刷后先 自检
丝印机操作规程 印刷面积大目前一般胶印、凸印等印刷方法所印刷的面积尺寸最大为全张尺寸，超过全张尺寸，就受到机械设备的限制。而丝印机印刷可以进行大面积印刷，当今丝印机印刷产品最大幅度可达3米×4米，甚至更大。 耐光性强，光彩鲜艳因为丝印机印刷具有漏印的特点，所以它可以使用各种油墨及涂料，不仅可以使用浆料、粘接剂及各种颜料，也可以使用颗粒较粗的颜料。除此之外，丝印机印刷油墨调配方法简便，例如，可把耐光颜料直接放入油墨中调配，这是丝印机印刷的又一大特点。丝印机印刷产品有着耐光性强的极大上风。经实践表明，按使用黑墨在铜版纸上一次压印后测得的最大密度值范围进行比较，胶印为1.4、凸印为1.6、凹印为1.8，而丝印机印刷的最大密度值范围可达2.0，因此丝印机印刷产品的耐光性比其它种类的印刷产品的耐光性强，更适合于在室外作广告、标牌之用。 墨层厚实，立体感强，质感丰硕胶印和凸印的墨层厚度一般为5微米，凹印为12微米左右，柔性版(苯胺)印刷的墨层厚度为10微米，而丝印机印刷的墨层厚度远远超过了上述墨层的厚度，一般可达30微米左右。专门印制电路板用的厚丝印机印刷，墨层厚度可至1000微米。用发泡油墨印制盲文点宇，发泡后墨层厚度可达300微米。丝印机印刷墨层厚，印刷品质感丰硕，立体感强，这是其它印刷方法不能比拟的。丝印机印刷不仅可以单色印刷，还可以进行套色和加网彩色印刷。印刷适应性强平印、凸印、凹印三大印刷方法一般只能在平面的承印物长进行印刷。而丝印机印刷不但可以在平面上印刷，也可以在曲面、球面及凹凸面的承印物长进行印刷。另一方面，丝印机印刷不但可在硬物上印刷，还可以在软物上印刷，不受承印物的质地限制。除此之外，丝印机印刷除了直接印刷外，还可以根据需要采用间接印刷方法印刷，即先用丝印机印刷在明胶或硅胶版上，再转印到承印物上。因此可以说丝印机印刷适应性很强，应用范围广泛。 丝印机印刷由五大要素构成，即丝网印版、刮印刮板、油墨、印刷台以及承印物。丝印机印刷基本原理是：利用丝网印版图文部门网孔透油墨，非图文部门网孔不透墨的基本原理进行印刷。印刷时在丝网印版一端上倒入油墨，用刮印刮板在丝网印版上的油墨部位施加一定压力，同时朝丝网印版另一端移动。油墨在移动中被刮板从图文部门的网孔中挤压到承印物上。因为油墨的粘性作用而使印迹固着在一定范围之内，印刷过程中刮板始终与丝网印版和承印物呈线接触，接触线随刮板移动而移动，因为丝网印版与承印物之间保持一定的间隙，使得印刷时的丝网印版通过自身的张力而产生对刮板的反作用力，这个反作用力称为回弹力。因为回弹力的作用，使丝网印版与承印物只呈移动式线接触，而丝网印版其它部门与承印物为脱离状态。使油墨与丝网发生断裂运动，保证了印刷尺寸精度和避免蹭脏承印物。当刮板刮过整个版面后抬起，同时丝网印版也抬起，并将油墨轻刮回初始位置。至此为一个印刷行程。 丝印机印刷术是中国的一大发明。美国《丝印机印刷》杂志对中国丝印机印刷技术有过这样的评述："有证据证实中国人在两千年以前就使用马鬃和模板。明朝初期的服装证实了他们的竞争精神和加工技术?quot;丝印机印刷术的发明，促进了世界人类物质文明的发展。在两千年后的今天，丝印机印刷技术不断发展完善，现已成为人类糊口中不可缺少的一部门。 丝印机印刷最早发源于中国，距今已有两千多年的历史了。早在我国古代的秦汉时期就泛起了夹颉印花方法。到东汉时期夹颉蜡染方法已经普遍流行，而且印制产品的水平也有进步。至隋代大业年间，人们开始用绷有绢网的框子进行印花，使夹颉印花工艺发展为丝网印花。据史书记载，唐朝时宫廷里穿戴的精美衣饰就有用这种方法印制的。到了宋代丝印机印刷又有了发展，并改进了原来使用的油性涂料，开始在染料里加入淀粉类的胶粉，使其成为浆料进行丝印机印刷，使丝印机印刷产品的色彩更加绚丽。 丝印机印刷是将丝织物、合成纤维织物或金属丝网绷在网框上，采用手工刻漆膜或光化学制版的方法制作丝网印版。现代丝印机印刷技术，则是利用感光材料通过照相制版的方法制作丝网印版(使丝网印版上图文部门的丝网孔为通孔，而非图文部门的丝网孔被堵住)。印刷时通过刮板的挤压，使油墨通过图文部门的网孔转移到承印物上，形成与原稿一样的图文。丝印机印刷设备简朴、操纵利便，印刷、制版简易且本钱低廉，适应性强。丝印机印刷应用范围广常见的印刷品有：彩色油画、招贴画、手刺、装帧封面、商品标牌以及印染纺织品等。 丝印机印刷属于孔版印刷，它与平印、凸印、凹印一起被称为四大印刷方法。孔版印刷包括誊写版、镂孔花版、喷花和丝印机印刷等。孔版印刷的原理是：印版(纸膜版或其它版的版基上制作

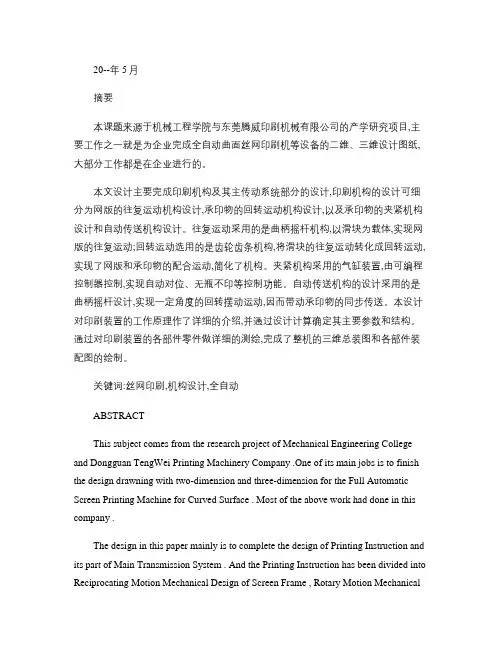

基于PLC的丝网印刷机控制系统设计 摘要 由于丝网印刷在基板的大小和形状方面没有限制，可适应油墨，印刷油墨层厚度可调的特性而被广泛使用，因此，对开发控制精度高，性能高，操作简易方便的丝网印刷机是非常有必要的。 在本文主要介绍采用高性能的三菱PLC对原有老旧的丝印机电气控制系统进行设计改造的过程。在开发之前，对丝网印刷机的工作流程进行了详细分析，进而明确了控制系统的任务，再从硬件和软件两个方面进行改造。 在硬件设计方面，本文采用了三菱FX系列的PLC，其中选择了高性能的微处理器FX2N，并对其余各个模块进行了准确选型，完全满足了设备的要求，详细设计了触摸屏、电气原理图与PLC的通信接口。在印刷回墨控制方面，采用了交流伺服驱动系统来控制同步带实现图形的印刷。 在软件设计方面，该程序可仿真调试实现，手动程序，自动程序和复位程序三个部分。根据模块化的编程方法，对梯形图中的重要模块进行了详细的描述。在人机界面方面，利用相应软件开发出了触摸屏中的各个功能界面，提高了操作性能，方便操作者操作体验。 关键词：丝网印刷,可编程控制器,伺服驱动,触摸屏
Design of control system for screen printing machine based on PLC Abstract Because of no restriction on the size and shape of the substrate in the screen printing, ink to adapt to, the printing ink layer thickness adjustable properties, which can be widely used. Therefore, to develop high control precision, high performance, simple and convenient operation of the silk screen printing machine is very necessary. In this paper, the use of high-performance MITSUBISHI PLC to the original old screen printing machine electrical control system design and transformation of the process. Before the development, the work flow of the screen printing machine is analyzed in detail, and then the task of the control system is defined, and then the hardware and software of the two aspects are reconstructed.. In the aspect of hardware design, this paper makes use of the Mitsubishi FX series PLC, in which the selection of the high performance microprocessor FX2N, and to the rest of the modules of the correct selection, fully meet the requirements of the equipment, the detailed design of the communication interface of touch screen, electrical principle diagram and PLC. In the aspect of printing ink control, AC servo drive system is used to control the synchronous belt printing.. In software design, the program can simulate debugging, manual procedures, automatic procedures and reset procedures for three parts. According to the method of modularization, the important modules in the ladder diagram are described in detail.. In the man-machine interface, the use of the corresponding software to develop a touch screen in the various functional interfaces, improve the operation performance, easy operator to operate experience. Key Words:Screen printing,programmable controller,Servo drive, touch screen

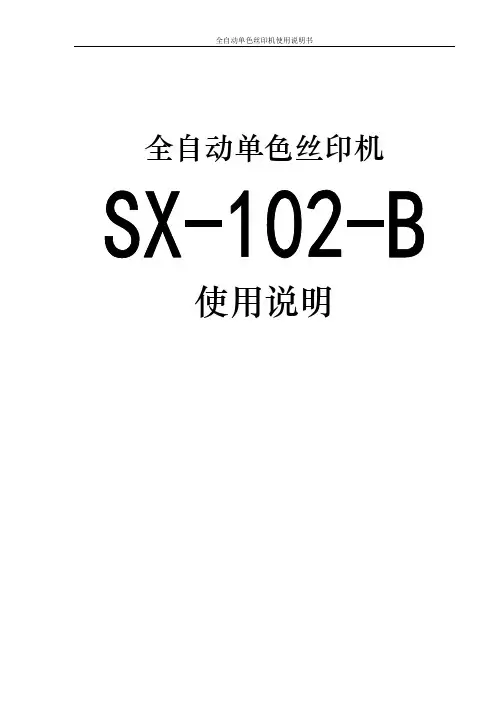

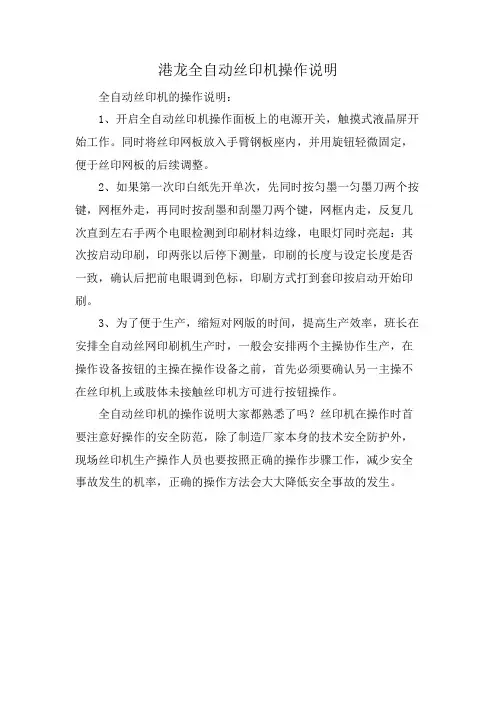

全自动单色丝印机 使用说明
