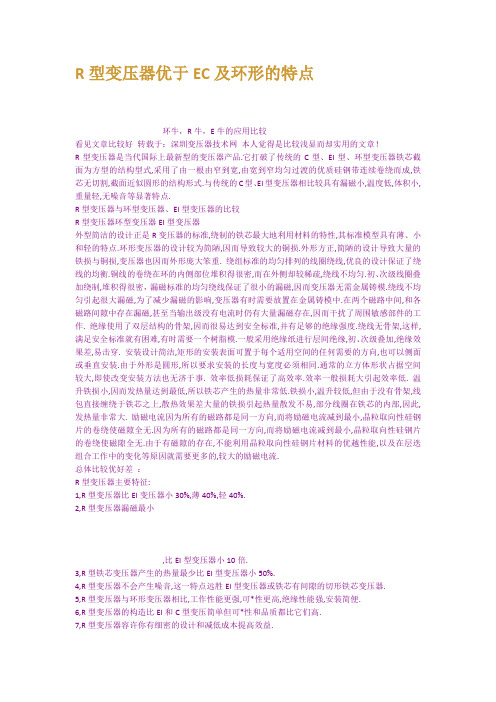

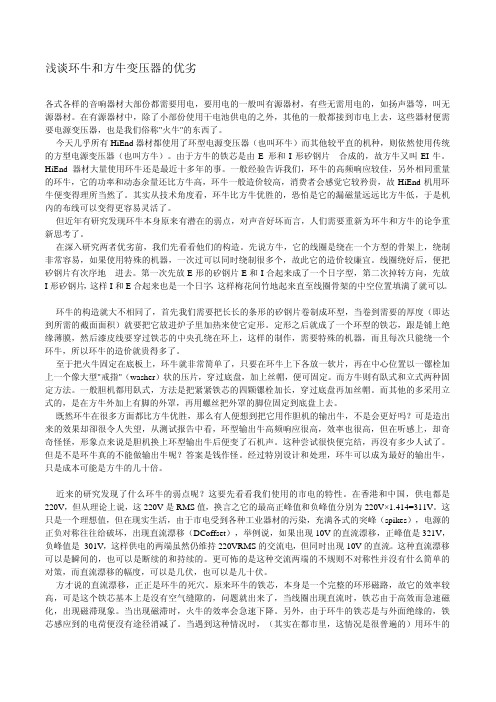

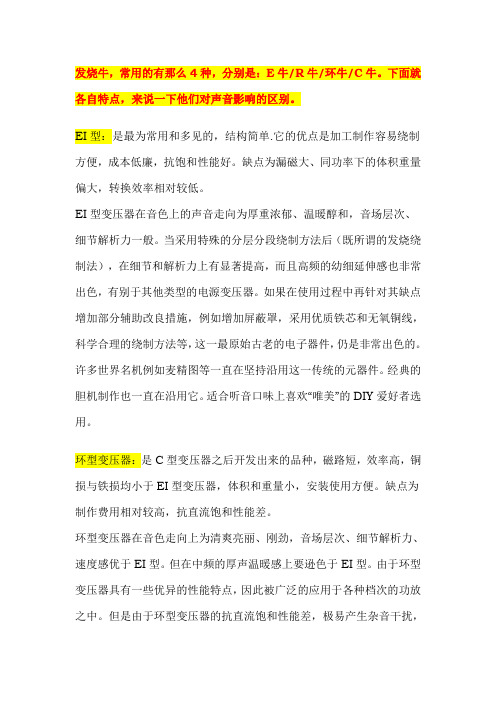

浅谈环牛和方牛变压器的优劣
147 2010-1-2
电力变压器安装工艺要 求 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
电力变压器安装 1范围 本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。 2施工准备 2.1设备及材料要求： 2.1.1变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。 2.1.2变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。 2.1.3干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。2.1.4带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。 2.1.5型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 2.1.6螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 2.1.7其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。2.2主要机具： 2.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。 2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。 2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 2.3作业条件： 2.3.1施工图及技术资料齐全无误。 2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。 2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 2.3.5室内地面工程结束，场地清理干净，道路畅通。 2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 3操作工艺 3.1工艺流程： 设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收 3.2设备点件检查： 3.2.1设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。 3.2.2按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。 3.2.3变压器本体外观检查无损伤及变形，油漆完好无损伤。 3.2.4油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。 3.2.5绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 3.3变压器二次搬运： 3.3.1变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；
浅谈电力变压器的雷击故障及处理 摘要:随着我国经济建设的发展,电力工业规模迅速的壮大起来,电力变压器的单台容量和安装容量快速增长。本文针对实际工作中常遇到的问题,从变压器的构成;变压器的噪音;变压器的防雷;变压器故障四个方面,来进行阐述。 关键词:构成：噪音：防雷故障 Abstract: With the economic development of our country, electric power industry scale rapid expansion, the single capacity and installed capacity of power transformer rapid growth. This article in view of the actual work of the problems often encountered, from transformer; transformer noise; transformer protection; transformer fault four aspects to carry on the elaboration. Key words: composition: noise: lightning protection fault 引言： 变压器是一种用于交流电能转换的电气设备。它可以把一种交流电压、交流电流的电能转换成相同频率的另一种交流电压、交流电流的电能。变压器在电力系统中的主要作用是变换电压,以利于电能的传输。电压经升压变压器升压后,可以减少线路损耗,提高送电经济性,达到远距离送电的目的。电压经降压变压器降压后,获得各级用电设备的所需电压,以满足用户使用的需要。 一、变压器的构成 为了改善散热条件大中容量的电力变压器的铁心和绕组浸入盛满变压器油的封闭油箱中,各绕组对外线路的联接由绝缘套管引出。变压器由器身、油箱、冷却装置、保护装置、出线装置及调压装置等部分组成:器身包括铁心、绕组、绝缘结构及引线等;油箱包括本体(箱盖、箱壁和箱底)和一些附件(放油阀门、小车、油样油门、接地螺栓及铭牌等);冷却装置包括散热器和冷却器;保护装置包括储油柜、油位计、安全气道、吸湿器、测温元件、浮油器及气体继电器等;出线装置包括高压套管、低压套管等;调压装置即分接开关,分为无载调压和有载调压装置。 二、变压器在线监测技术2.1变压器在线监测的目的，就是通过对变压器特征信号的采集和分析，判别出变压器的状态，以期检测出变压器的初期故障，并监测故障状态的发展趋势。目前，电力变压器的在线监测是国际上研究最多的对象之一，提出了很多不同的方法。 2.2油中溶解性气体分析技术。由于变压器内部不同的故障会产生不同的气体，因此通过分析油中气体的成分、含量、产气率和相对百分比，就可达到对变压器绝缘诊断的目的。几种典型的油中溶解气体，如H2、CO、CH4、C2H6、C2H4和C2H2，常被用作分析的特征气体。在检测出各气体成分及含量后，用
编号：SM-ZD-29412 电力变压器常见故障及处 理方法 Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
电力变压器常见故障及处理方法 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目 标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1、在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是电网中最重要和最关键的设备、变压器如果发生严重事故，不但会导致自身损坏，还会中断电力供应，后患无穷。 2、常见故障及其诊断措施 2.1铁心多点接地 变压器铁心只允许有一点接地，若出现两点及以上接地，为多点接地。多点接地运行将导致铁心出现故障，危及变压器安全运行。应及时处理。 吊壳检查（1）铁心夹件垫脚与铁轭间的绝缘纸板是否脱落破损，按要求更换厚度相同的新纸板。 （2）紧固铁心夹件所有螺丝，防止铁心移位、变形。 （3）清除油中金属异物、金属颗粒及杂质，清除油箱各部位油泥，对变压器进行真空滤油、注油、彻底清除油中水分及杂质。
隔离变压器制作工艺 一、线圈组装 1.材料确认 1.1 线架规格确认。 1.2 确认线架完整：不得有破损和裂缝。 1.3 将绕线模芯装夹在CNC绕线机上，并锁紧。 1.4 把骨架套在绕线模芯上并锁紧两侧挡板。 1.5 在骨架上包2层NMN纸（纸要包紧）接口粘胶带。 2.绕线方式 2.1次级绕线：采用均匀密绕的方式，绕线至最上层也不零乱,绕线排列整齐。（如下图） 用已选型漆包线绕初级线圈，起头引线需套纤维套管，线长150mm（套管长100mm左右，骨架处留20mm左右，其余留在骨架外面），圈数参照生产图纸。本线收尾，收尾线超出骨架后留长大于150mm。在线包中的尾线需套纤维套管并且收尾线与线圈直接垫放一张NMN纸增强绝缘。起头尾头位置应按照图纸要求，收尾引线需用麦拉胶带固定缠紧。 2.2初级绕线：采用均匀密绕的方式，绕线至最上层也不零乱,绕线排列整齐。（如下图） 用已选型漆包线型号线绕次级线圈各个绕组，留线方式参照初级线圈的留线方式进行。出线位置应符合图纸要求。 最后，在初级线圈以及次级线圈上外包3层NMN纸，纸要包紧，接口
处用麦拉胶带粘贴。 3.屏蔽层制作 用0.1*75mm铜箔绕中间屏蔽层线圈，起头位置的线头用高温胶带包裹3-5层，包覆长度15-20mm。起头线头需锡焊一根黄加绿地线引出，焊接处上下用高温胶带粘在绝缘纸上，并在线头上再覆盖一张NMN 纸，增加绝缘处理。此层线圈总圈数0.9，留线方式和长度参照初级线圈一样处理即可。 在屏蔽层线圈上外包3层NMN纸，纸要包紧，接口处用麦拉胶带粘贴。 4.包胶带 1）操作步骤 将胶带平贴线包,按图面要求的圈数包胶带.胶带结束点处在线包侧边。胶布起始点与结束处须重叠5mm以上。 2）注意事项 胶带必须拉紧包平,不可卷起，刺破或露铜线。 3）线包部分： 变压器线包部分最外层胶布破损造成线圈外露者,必须加贴胶布完全覆盖住破损处，且加贴胶布之层数须与原规定最外层胶布之层数相同，并于涂凡立水后烘烤干始可。加贴之胶布其头尾端均须伸入铁芯两侧内,且伸入铁芯两侧之胶布长以不超过铁芯之厚度为限 (胶布伸入至少达到2/3铁芯厚)。 4、浸漆 操作步骤：（如下图所示）
电力变压器安装施工方案 一、设备及材料准备 1、变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电 压％及接线组别等技术数据。 2、变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有岀厂合格证及技术文件。 3、型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 4、螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 5、其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 二、主要机具 2、搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。 2、安装机具：台钻，砂轮，电焊机，气焊工具，电锤, 台虎钳，活扳子、鄉头，套丝板。 3、测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表, 万用表，电桥及测试仪器。
三、作业条件 1＞施工图及技术资料齐全无误。 2、土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。 3、屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 4、室内粗制地面工程结束，场地清理干净，道路畅通。 四、操作工艺 1、工艺流程： （1）＞设备点检查 1）＞设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。 2）、按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否 齐全，有无丢失及损坏。 3）、变压器本体外观检查无损伤及变形，油漆完好无损伤。 4）、绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 （2）、变压器二次搬运 1）、变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装。
变压器安装步骤及流程 一、设备及材料准备 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。 变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有出厂合格证及技术文件。 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。二、主要机具 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。 测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，电桥及测试仪器。 三、作业条件 施工图及技术资料齐全无误。 土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。 屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 室内粗制地面工程结束，场地清理干净，道路畅通。 四、操作工艺 设备点检查 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。 按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。 变压器本体外观检查无损伤及变形，油漆完好无损伤。 绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 变压器二次搬运 变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装。 变压器搬运时，应注意保护瓷瓶，最好用不箱或纸箱将高低压瓷瓶罩住，使其不受损伤。 变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15度，防止内部结构变形。
浅谈电力变压器高压试验及故障处理刘翰林 发表时间：2019-01-08T16:34:02.780Z 来源：《电力设备》2018年第24期作者：刘翰林[导读] 摘要：电力领域的改革深化实施下，加强电力系统的安全稳定运行，保障人们的正常用电就成为电力企业发展的重要目标。 (国网山东省电力公司莱阳市供电公司山东莱阳 265200) 摘要：电力领域的改革深化实施下，加强电力系统的安全稳定运行，保障人们的正常用电就成为电力企业发展的重要目标。在电力系统中，变压器的平稳、安全运行是整个电力系统安全稳定运行的重要组成部分。变压器设备在检修完成后，为了检测其质量是否合格需要对变压器进行高压试验以确保投入使用时能安全、平稳运行。本文就变压器高压试验中出现的缺陷和影响试验结果的因素进行了分析并提 出了有关实验故障的改进措施。 关键词：电力变压器；高压试验；故障处理引言 为了给人们提供安全、可靠、稳定的电能，通常在电力变压器安装前需进行高压试验。通过高压试验检验变压器的性能以确保在变压器在后期投入使用时能安全、稳定运行。 1、电力系统高压电气试验的具体案例 1.1试验内容 高压电气试验主要是对高压器线圈结构中的直流电阻值进行检测，通过电阻值数据结果，分析判断变压器内部的接线情况、开关接线，焊接情况是否正常，确定位置分节，判断其是否存在短路和断路的现象。在高压电气试验中，以变压器线圈的电阻值为依据，采取电桥检测法，以变压器线圈电阻值100Ω为分界，选用不同的电桥试验方法，即当测得变压器线圈的电阻值高于100Ω时，采用单臂电桥法，反之则采用双臂电桥法。在高压电气试验中，合理安排试验过程，在变压器引线端的实际位置采用电桥法，对变压器线圈结构中分接开关和引线、接线的直流电阻进行检测，从而根据所得数据进行实验分析。 1.2试验分析 高压电气试验中，在进行电桥法测试时需要将桥壁内的四相连接线在变压器端提前连接好，在变压器的内侧，把两根电流接线直接接入，在变压器线圈的外侧，将剩余的两根接线接入，从而对高压电气试验的准确度进行保障。在此案例中，高压电气试验对接线的控制进行特别关注，因为接线对电气试验结果的准确性有直接影响，因此为保证高压电气试验能够对电力系统中的变压器结构进行合理检测，在实的试验操作中要控制好试验接线的连接状态。在进行高压电气试验时，需打开变压器的电源开关，根据电桥上的检流计变化，在固定的时间点检测，记录统计分析高压电气试验的结果。高压电气试验中，通过电桥的检流计的偏转方向，平衡高压电气试验中的电桥，如变压器线圈有故障，则电桥无法处于平衡状态。线圈属于变压器中的电感元件，因此采用电桥法，结合电感元件的特性，在高压电气试验中，可以直接完成试验。也可以直接给线圈进行充电，通过电桥电源的试验方法，选取固定的时间点，使电桥处于平衡稳定的状态，记录下变压器线圈的电阻值，从而完成高压电气试验。 2、变压器高压试验的条件 2.1把变压器试验温度控制在-20℃～40℃之间 由于变压器内各种材料的性质、特性与温度有一定关系。比如，电力变压器的绝缘电阻，在温度为-20℃～40℃范围之内，其阻值会随着温度的升高而减少，会随温度的降低而升高。所以，为了检测温度对变压器到底有多大影响，就需要把变压器的实验温度控制在-20℃～40℃范围之内。 2.2周围环境湿度不应高于85% 变压器实验结果除了与温度有一定关系之外，而且还与空气湿度有关。在高压实验中，需要多次测量数据，然而多次测量时，时间跨度越大空气的湿度也就越大，对实验结果的影响也就越大，这就导致测量结果不准确。为了减少湿度对测量结果的影响，应严格控制空气湿度在85%以下。 2.3保持变压器的清洁 除了温度、湿度会对变压器试验有一定影响之外，杂质也会对数据的测量有影响。变压器的绝缘性能是其重要的工作性能，而污垢、粉尘、气体等会使变压器的绝缘性能下降，从而影响试验结果。因此，变压器的试验过程中，一定要保证无尘、无污垢的清洁、干净环境。 2.4确保变压器的安全试验 为了保证电力变压器的安全使用，可以用足够大的保护电阻进行保护以防止高压试验中出现超出变压器额定电压而损坏变压器。与此同时，电压控制的一定范围之内，要做好变压器在试验中的散热。此外，变压器外壳要接地以保证工作人员的人身安全。 3、电力变压器高压试验的故障与处理方式 3.1内部声音异常 内部声音异常是电力变压器高压试验过程中常见的故障，变压器在日常运转的过程中，会发出一定的电磁交流声，其内部是不可能出现异常声响的。若是在高压直阻试验过程中变压器内部发出不正常的声响，导致出现异常声响的因素主要有过载运行、内部电压超出额定值、内部零件松动或者接触不紧固等等，也有可能是内部产生了短路的情况。一旦遇到这种情况，技术工作者要立刻切断电源，按照内部异常声响的位置准确地判断故障发生的原因，全面地检查电力变压器的性能，及时解决内部声音异常这一故障。 3.2油位异常 针对电力变压器的油位来说，通常情况下会一直保持在合理的区间内，技术人员也能够根据电力变压器的运转状态科学合理的调整油位，但是绝对不可以超出被允许的控制范围。因此，在电力变压器高压试验过程中，一旦发现变压器的油位发生了异常变化，技术工作者要及时地检查变压器的油位异常现象，并采取有效措施给予解决，若是油位具有上升的趋势，及时人员要首先排查附近的环境温度因素，倘若环境温度在合理的范围内，就要逐一排查变压器的油标管、呼吸管等部位，从而准确找出导致油位异常的关键因素，并及时处理，切实保障电力变压器高压试验的顺利进行。 3.3绕组异常
仅供参考[整理] 安全管理文书 电力变压器常见故障及处理方法 日期：__________________ 单位：__________________ 第1 页共5 页
电力变压器常见故障及处理方法 1、在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是电网中最重要和最关键的设备、变压器如果发生严重事故，不但会导致自身损坏，还会中断电力供应，后患无穷。 2、常见故障及其诊断措施 2.1铁心多点接地 变压器铁心只允许有一点接地，若出现两点及以上接地，为多点接地。多点接地运行将导致铁心出现故障，危及变压器安全运行。应及时处理。 吊壳检查（1）铁心夹件垫脚与铁轭间的绝缘纸板是否脱落破损，按要求更换厚度相同的新纸板。 （2）紧固铁心夹件所有螺丝，防止铁心移位、变形。 （3）清除油中金属异物、金属颗粒及杂质，清除油箱各部位油泥，对变压器进行真空滤油、注油、彻底清除油中水分及杂质。 2.2变压器渗油 变压器渗油会影响变压器的安全，造成不必要的停运及事故隐患，因此，我们有责任解决变压器渗油问题。 油箱焊接渗油：平面接缝处渗油可直接进行焊接、拐角及加强筋连接处渗油则渗漏点难找准，补焊后往往由于内应力的作用再次渗漏油。对于这样的漏点可加用铁板进行补焊，两面连接处，可将铁板裁成仿锤状进行补焊；三面连接处可根据实际位置将铁板裁成三角形补焊。 高压套管升高座或进入孔法兰渗油：主要原因是胶垫安装不合适造成的。处理方法为：对法兰紧固螺丝，将施胶枪嘴拧入该螺丝孔，然后用高压将密封胶注入法兰间隙，直至各法兰螺丝帽有胶挤出为止。 第 2 页共 5 页
低压侧套管渗油：原因是受母线拉伸和低压侧引线引出偏短，胶珠压在螺纹上造成的，可按规定对母线加装软连接；如低压引出线偏短，可重新调整引出线长度；如引出线无法调整，可在安装胶珠的各密封面加密封胶；为了增大压紧力可将瓷质压力帽换成铜质压力帽。 2.3接头过热 载流接头是变压器的重要组成部分，接头连接不好，将引起发热甚至烧断，严重影响变压器的正常运行和电网的安全运行，因此，接头过热问题一定要及时解决。铜铝连接，变压器的引出线头都是铜制的，在室外和潮湿的环境中，不能将铝导体用螺栓与铜端头连接。因为当铜与铝的接触面间渗入含有溶解盐的水份。即电解液时，在电耦的作用下，会产生电解反应，铝被强烈电腐蚀。触头很快遭到破坏，引起发热造成事故，为避免上述现象的发生，就必须采用一头为铝、另一头为铜的特殊过渡接头。普通连接，在变压器上是较多见的，它们都是过热的重点部位，对平面接头，对接面加工成平面，清除平面上的杂质，并抹导电膏，确保接触良好。 油浸电容式套管发热：处理的方法可以用定位套固定方式的发热套管，先拆开将军帽，若将军帽引线接头丝扣烧损，应用牙攻进行修理，确保丝扣配合良好，然后在定位套和将军帽之间垫一个和定位套截面大小一致、厚度适宜的薄垫片，重新安装将军帽，使将军帽在拧紧情况下，正好可以固定在套管顶部法兰上。引线接头和将军帽丝扣公差配合应良好，否则应更换。确保在拧紧的情况下，丝扣之间应有足够的压力，减少接触电阻。 作为一名电力检修工人，发现并及时处理设备缺陷是我的职责，彻底处理好每一项设备隐患是我的荣耀，我会一直朝着这个目标努力工作 第 3 页共 5 页
资产编码：000040000000000602388196 说明书 110kV级油浸式电力变压器安装使用说明书 广高电器诚实为您 广高电器变通世界 广州广高高压电器有限公司 二0 一0年
目录 110kV级油浸式电力变压器使用说明书 (1) 胶囊指针式储油柜使用说明书 (8) LR-110 LRB-110型电流互感器使用说明书 (10) LRB-60 吸湿器使用说明书 (12)
110kV级油浸式电力变压器 安装使用说明书 一、适用范围 本说明书适用于110kV级的油浸式电力变压器。 二、外观检查 变压器到货后，须立即按下述各项进行检查，并做记录，以便及时发现问题与追查原因。 1、按变压器铭牌数据查对变压器是否与合同相符。 2、按变压器“出厂技术文件一览表”查对所到的技术文件图样等是否齐 全。 3、按变压器“拆卸一览表”查对到货之变压器主体与零件、部件、组件 等是否齐全，并检查有无损坏，要着重对易损件的检查。并查对所供应的变压器油与吸湿器的数量是否相符。 4、检查冷却系统所有的散热器（包括风冷却器及水冷却器）的数量与安 装尺寸及端子箱是否正确。 5、检查变压器主体有无渗漏现象。 6、检查运输过程的振动仪的数据。 三、起吊与搬运 1、起吊变压器应使四个起吊装置同时受力。 2、起吊时吊绳与垂线之夹角应小于30°，如因吊高限制不能满足此项要 求时，应使用吊梁起吊。 3、搬运中如果需要转换小车方向或在箱底加滚杠时，需利用千斤顶按外 型尺寸所规定的位置将变压器顶起后再进行搬运。 4、若变压器不立即安装和投入运行，而要长期贮存时，必须装上储油柜、 吸湿器，或者临时储油柜，以保证有一定的油压与油量，适应其温度变化的需要。注油时，所有放气塞均需打开。待气塞处冒油时，将气塞拧紧后继续注油。 四、运行前的检查 变压器经铁路正常运输后，在运往变压器基地过程中，变压器倾斜角度不得超过15°，行速要小于200m/h，其振动与颠簸情况根据振动仪记录，当符合投入运行条件的规定时变压器可不吊芯检查，装配有关拆卸的零部件，做验收试验项目，合格后，便可投入运行，否则仍需
浅析电力变压器故障原因及处理方法 摘要：随着我国不断完善的工业体系，电能是促进国民经济不断发展的重要基础，而且电能安全不仅与国民的生产和生活有着直接的关系，对整个国家的战略 安全还能造成一定的影响。电力系统非常重要的一部分就是电力变压器。因此， 只有其良好的运行，电力系统才可以可靠供电。 关键词：电力变压器；故障原因；处理方法 引文：电力变压器在长期的运行过程当中可能会有一些事故和故障出现，而 这些事故和故障又有很多方面的原因。而且，由于一些工作人员具有较低的业务 素质，以及技术不够或者违章违规作业等，都有可能使的事故发生或者扩大事故，从而对整个电力系统的运行造成影响。 1电力变压器故障类型及其原因 1.1电力变压器的冷却系统异常 运行所引起温度的异常电力变压器的冷却器发生了故障不能正常运行，例如 潜油泵停止运行，风扇出现了损坏，散热器管道发生堵塞，冷却的效果不好，温 度计指示出现失灵，散热器阀门闭合等，很多原因都会引起温度的升高，这种情 况下，应该即时的对冷却器进行检查和维修，以提高冷却系统的冷却效率。 1.2绝缘油的油位异常情况分析 在电力变压器运行时，出现渗漏油现象以及油位异常现象的情况，比较常见，应该进行不定期的检查和巡视，其中电力变压器的主要表现有这两个情况。一是 假油位，油枕吸管器出现了堵塞，油标管堵塞，防爆的管道气孔堵塞；油面低， 出现严重漏油的情况。由于工作人员因为工作需要，在放油之后没有进行补充。 或者气温比较或者油量不足，油枕的容量小而不能满足电力变压器的运行需求的 时候。 1.3变压器放电与线路故障 在电力变压器中，有一些比较常见的变压器放电与线路故障现象：变压器在 运行的期间会有一些“噼啪噼啦”的噪音，这是因为导电引线在空气作用之下，对 电力变压器外壳，出现的放电现象；假如听到了一些好像通过液体状物质的声音，这可能是因为导体击穿了电力变压器，对变压器的外壳放电的声音；如果绝缘的 距离比较短，则应该停电放油后，进入变压器器身内部进行检查；假如导线间连 接处或者三相接头的部位发生了断线，则一旦出现弧光或者火花，电力变压器会 出现断断续续的噪音；假如低压的线路发生了接地或者出现了短路的故障时侯， 电力变压器就可能发出“轰轰”的噪音，假如短路的点比较近，变压器就会发出像 动物的吼叫的声音。另外，当电力变压器负荷严重的时侯，就会发出比较低沉的 声音。 1.4瓦斯保护装置出现故障 动作出现的原因有可能是：变压器的内部的元件出现了比较轻微的故障，电 力变压器的内部进入了空气或者二次保护的回路出现异常等。这个时候运行的人 员应该及时进行全面的检查，如果没有发现异常的现象，应该在瓦斯的继电器处，采集气样并且送到试验单位分析。重瓦斯保护出现跳闸的时候，有可能是由于电 力变压器的内部的元件出现了严重的故障，引起电力变压器的油受热，短时间之内，分解并且释放出了大量的气体。假如出现了重瓦斯保护跳闸，应该先投入使 用备用变压器，然后再进行外部的检查，检查电力变压器的压力释放的装置有没 有动作喷油，变压器的外壳有没有变形以及变压器的各焊接的接缝有没有开裂等，
https://www.doczj.com/doc/169592235.html, 电力变压器故障类型及处理方法 变压器在运行中常见的故障是绕组、套管、和电压分接开关的故障，而铁芯、油箱及其它附件的故障较少。武汉鼎升电力有限责任公司对变压器的故障进行了分析研究。 一、变压器故障类型 1、绕组故障：主要有匝间短路、绕组接地、相间短路、断线及接头开焊等，产生这些故障的原因主要有在制造或检修时局部绝缘收到损害，遗留下缺陷；在运行中因散热不良或长期过载，绕组内有杂物落入，使温度过高绝缘老化；制造工艺不良，压制不紧，机械强度不能经手短路冲击，使绕组变形绝缘损坏；绕组受潮，绝缘膨胀堵塞油道，引起局部过热；绝缘油内混入水分而劣化或与空气接触面积过大使油的酸介过高，绝缘水平下降或油面太低，部分绕组露在空气中未能及时处理。 2、套管故障：这种故障常见的是炸毁、闪落和漏雨，器原因是密封不良，绝缘手插劣化；呼吸器配置不当或者吸入水分未及时处理。 3、分接开关故障：常见的分接开关故障有接触不良引起发热烧坏，分接开关相接触头放电或各触头放电，引起上述故障的原因是连接螺丝松动，制造工艺不良，弹簧压力不足、触头表面脏污氧化使触头接触电阻增大，油的酸值过高、
https://www.doczj.com/doc/169592235.html, 开关接触面被腐蚀等都会造成接触电阻过大。大电流是发热烧坏，分接头绝缘受潮绝缘不良，在过电压时引起击穿分接开关故障严重会引起瓦斯、过流、差动保护动作。 4、铁芯故障：铁芯故障大部分铁芯叠片造成分原因是铁芯柱的穿心螺杆或者铁轮夹紧螺杆的绝缘损坏引起的，其后果可能使穿心螺杆与铁芯叠片造成2点连接，出现环流引起局部发热，甚至引起铁芯的局部熔毁，也可能造成铁芯叠片局部短路，产生涡流过热，引起叠片间绝缘层损坏，使变压器空载损失增大，绝缘油恶化。 5、瓦斯保护故障：瓦斯保护是变压器的主保护。轻瓦斯作用于信号，重瓦斯作用于跳闸。轻瓦斯保护动作后发出信号，器原因是变压器内部有轻微故障（如存有空气、二期回路故障等）。瓦斯保护动作跳闸时，可能变压器内部发生严重故障，引起油分接出大量气体，也可能二次回路故障等。 6、变压器着火：这也是危险事故。变压器有许多可燃物质，处理不及时可能发生爆炸或者使火宅扩大。变压器着火的主要原因是套管的破损和闪落，油在油枕的压力下流出并且在顶盖上燃烧、变压器内部故障使外壳或者散热器破裂，使燃烧着的变压器油溢出。 二、电力变压器故障处理 电力变压器是电力系统中最挂念的设备之一，它承担着电压变换，电能分配和传输，并提供电力服务。变压器的正常运行是对电力系统安全、可靠、优质、
变压器制造工艺
、线圈组装 1材料确认 1. 1线架规格确认。 1.2 确认线架完整：不得有破损和裂缝。 1 . 3 将绕线模芯装夹在C N C 绕线机上,并锁紧。 1.4 把骨架套在绕线模芯上并锁紧两侧挡板。 1.5 在骨架上包2层NMf 纸（纸要包紧）接口粘胶带。 2. 绕线方式 2 .1次级绕线：采用均匀密绕的方式，绕线至最上层也不零乱 ，绕线 排列整齐。（如下图） 用已选型漆包线绕初级线圈，起头引线需套纤维套管，线长1 50m m （套管长100m m 左右，骨架处留20mn 左右，其余留在骨架外面）,圈 数参照生产图纸。本线收尾，收尾线超出骨架后留长大于150mm 。 在线包中的尾线需套纤维套管并且收尾线与线圈直接垫放一张 NMN 纸增强绝缘。起头尾头位置应按照图纸要求，收尾引线需用麦拉胶带 固定缠紧。 2.2初级绕线：采用均匀密绕的方式，绕线至最上层也不零乱，绕线 隔离变压器制作工艺
排列整齐。（如下图） 用已选型漆包线型号线绕次级线圈各个绕组，留线方式参照初级线圈的留线方式进行。出线位置应符合图纸要求。 最后,在初级线圈以及次级线圈上外包3层NMN纸纸要包紧，接口处用麦拉胶带粘贴。 3.屏蔽层制作 用0 .1決75mn铜箔绕中间屏蔽层线圈，起头位置的线头用高温 胶带包裹3- 5层，包覆长度1 5 —20m起头线头需锡焊一根黄 加绿地线引出，焊接处上下用高温胶带粘在绝缘纸上，并在线头上再覆盖一张NM N纸,增加绝缘处理。此层线圈总圈数0.9，留线方 式和长度参照初级线圈一样处理即可。 在屏蔽层线圈上外包3层NMN纸纸要包紧,接口处用麦拉胶带粘 贴。 4.包胶带1）操作步骤将胶带平贴线包，按图面要求的圈数包胶带.胶带结束点处在线包侧边。胶布起始点与结束处须重叠5mn以上。 2）注意事项
关于电力变压器的安装技术探讨 发表时间：2016-12-19T11:29:19.183Z 来源：《基层建设》2016年28期10月上作者：刘根平 [导读] 摘要：随着我国电力工程技术的不断发展与创新，变压器在配电工程的应用也越来越广泛。 中国能源建设集团湖南火电建设有限公司湖南长沙 410015 摘要：随着我国电力工程技术的不断发展与创新，变压器在配电工程的应用也越来越广泛。为了实现电力行业的长期稳定性，需要加强变压器安装环节的严格控制。国内城市化集中发展、人口数量增长过快，对电力电能需求的增长速度过快，相应电力系统中发电厂、变电站的规模、数量不断扩大，为了缓解电力供应需求的矛盾，需要加强电力系统运营的科学性、稳定性、合理性建设，为此，充分提高变压器现场安装处理至关重要，是现阶段业内主要关注对象。本文对变电施工中，变压器的现场安装、现场技术控制等方面进行了分析，旨在为相关变电施工作业人员提供一定的理论借鉴。 关键词：变压器；变电施工；现场安装；技术；施工控制 1、变压器安装常见问题分析 变压器的安装环节中，需要充分加强各项突发问题的预防控制。如运输中避免零部件数量缺失、特殊部位损害等状况。一旦发生变压器零部件质量缺陷对电力系统的稳定运行危害度较高，且容易导致人身伤亡等恶性事件。此外，变压器设备投入使用前，需要进行专业的质量检测，避免零部件划痕、性能低等问题导致的特殊问题，避免劣质元件进入安装现场。 再者，需要保证对应变压设备的干燥度、清洁度，及时进行尘土控制、潮湿负面影响预防等操作。若变压器未进行彻底清洗、暴露于空气环境中，需要及时处理。空气中的某些成分对变压设备的腐蚀作用较强，后期危害大。最后，变压器安装后，及时进行冲洗，保证设备表面清洁度良好，是维持使用寿命、安全操作的必要措施。 2、对配电工程中变压器的安装 （一）配电工程中变压器的安装 变压器的安装一般分室内和室外两种。室内的成为配电室，室外的则有落地式、台架式以及台屋式。 1、室内变压器的安装。对于电压器的室内布置来说，首先就是需要建立专用的变压器室。变压器室应建成“高低柜”式，高间的放置变压器以及高压配电装置，低间的配置低压配电装置。小型的变压器一般直接放在地坪上，容量相对来说较大的则要充分考虑散热的问题，一般需要放在0.8-1m高的梁轨上加以固定，最好在变压器的墙下面安装通风的百叶窗。 2、室外变压器的安装。一般在变压器的容量达到315kVA的时候，要采用落地式。落地式的变压器一般是放在高出周围地面的一个砖石或是混凝土矮台上的，其周围要设有围栏，以防止人畜发生触电事故。对于变压器台架的安装，其两杆之间的距离要按照相关的设计要求进行，或者是控制在2.5米，而台架距离地面的高度不得低于2.5米，台面的平面坡度需小于百分之一。要防止因为地形或是其他等物体的变小变异造成变压器与地面之间的高度不符合要求。对于台屋式，其结构非常简单，由砖石砌成，造价低且基础牢固。 （二）变压器安装中熔断器的安装 熔断器的安装一般分高压和低压侧的安装。对于高压部分来说，熔断器底部的位置与地面之间的垂直距离保持在5.5米最佳。熔断器之间的距离则要保持在0.5-1米之间。垂直线与轴线之间的夹角则要控制在15-30之间。在熔断器安装完好之后，则要进行相应的润滑处理。对于低压部分来说，其底部与地面的垂直距离最好在4.5米之上，熔断器之间的距离则要控制在0.2-0.5米之间。 也有选择安装高压断路器、高压隔离开关或是高压隔离开关的。高压断路器的开断容量很高。它主要依靠加电流互感器配合二次设备来保护，具有短路保护、过载保护、漏电保护等功能。高压隔离开关一般不能带负荷分断，而能分断负荷的高压隔离开关只是结构上与负荷开关不同，相对来说更简单一些。高压负荷开关是可以带负荷分断的，但一般是加熔断器保护的，只能速断和过流，切开断容量很小。总的来说这三者都不如熔断器安全可靠。 （三）变压器安装中避雷器的选择与安装 避雷器的安装可以保证变压器在雷电击中之后，快速的将侵入的电流隔断，防止发生短路现象。避雷器要选择耐久性强的，密封度好的，稳定性强的。对于避雷器的安装位置的选择，一定要经过科学的测量与计算之后才可以确定。一般情况下，要尽量的选择靠近变压器高压桩头前的位置，这样可以有效的减少雷电流对电压器的破坏，从而确保电压器的安全运行。 （四）变压器装置中的接地装置 在配电工程中，为了有效的增强变压器的使用强度，需要对接地装置进行改进。对于接地体露在外面的部分，要涂上防锈漆。对于土壤的电阻率比较大的，要适当的采取置换法或是浸渍法以便确保接地装置状况良好。变压器安装中，接地装置的接地电阻要符合相应的标准和制度。如果是10kv的配电变压器。若是其容量不超过100kvA，那么接地电阻则要小于10Ω。超过了100kvA，接地电阻则要小于4Ω。在接地装置完成之后，要进行相关的接地电阻检测与试验，在符合其安装的要求之后，方可填土进行掩盖。 3、变压器安装操作的注意事项分析 3.1 技术问题 变压器安装施工中，技术问题分析如下，首先，避免变压器厂商的非法盈利行为。部分变压器生产制造厂家为了实现经济效益，对设备质量未进行严格控制，导致后期变压器的实用性、功能性大打折扣。其次，加强变电安装施工作业人员的专业技能，保证七对变压器结构、功能、特殊性要求充分了解，实现合理安装的目的。 3.2 结构形式选取问题分析 变压器应用的结构形式主要有集中式、分散式和分布式这三种结构类型。在实际的应用过程中，变电发电单位应该根据变电站的实际情况，再结合考虑这三种结构的特点来做出适当的选择，以便于满足变电系统的实际需要。变电施工的规模、复杂性、可靠性要求不同，对应变压器结构形式的选取有所差异，加强合理方案的控制分析，对成本节约、质量控制具有积极影响作用。 3.3 主体安装前的检查操作分析 首先，器身检查条件分析，一般在风沙过大、雨水天气时，不便进行器身检查操作；一般检查操作前，需要对器身进行预热处理，保证其高于当地环境温度10-15℃为宜；此外，户外检查是，需要进行防尘装置搭建处理，一般为防尘围墙。其次，器身检查。一般正常工况
高频变压器的制作工艺》 一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤WIRE或剪错脚，而且可以避免绕线时缠错脚位. 1.3 确认BOBBIN完整：不得有破损和裂缝. 1.4将BOBBIN正确插入治具，一般特殊标记為1脚(斜角為PIN 1)，如果图面无註明，则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先鉤线)后开始绕线，原则上绕线应在指定的范围内绕线 2.绕线方式 根据变压器要求不同，绕线的方式大致可分為以下几种 2.1一层密绕：佈线只佔一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分為三种情况： a.任意绕：在一定程度上整齐排列，达到最上层时，佈线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 . b.整列密绕：几乎所有的佈线都整齐排列，但有若乾的佈线零乱(约佔全体30%，圈数少的约佔5%REF). c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中最难的绕线方法. 2.4 定位绕线：佈线指定在固定的位置，一般分五种情况(如图6.3)
图6.3 2.5 并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分為四种情况：(如图6.4)
图6.4 3.注意事项： 3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端迴线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用BOBBIN之凹槽出线时，原则上以一线一凹槽方式出线，若同一PIN有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意避免短路。 3.3 绕线时需均匀整齐绕满BOBBIN绕线区為原则，除工程图面上有特别规定绕法时，则以图面為準。3.4变压器中有加铁氟龙套且有折回线时，其出入线所加之铁氟龙套管须与BOBBIN凹槽口齐平(或至少达2/3高)，并自BOBBIN凹槽出线以防止因套管过长造成拉力将线扯断。但若為L PIN水平方向缠线，则套管应与BOBBIN边齐平(或至少2/3长)。(如图3 ) 3.5变压器中须加醋酸布作為档墙胶带时，其档墙胶带必须紧靠模型两边.為避免线包过胖及影响漏感过高，故要求2TS以上之醋酸布重叠不可超过5mm，包一圈之醋酸布只须包0.9T，留缺口以利於凡立水良好的渗入底层.醋酸布宽度择用与变压器安规要求有关，VED绕法ACT宽度3.2mm包两边且须加TUBE.绕法：PIN端6mm/ 4.8mm/4.4mm/4mm; TOP端3mm/2.4mm/2.2mm/2mm 时不须TUBE.绕线时铜线不可上档墙，若有套管，套管必须伸入档墙3mm以上. 4.引线要领： 4.1 飞线引线 4.1.1引线、长度长度按工程程图要求控製，如须绞线，长度须多预留10%. 4.1.2套管须深入挡墙3mm以上.(如图6.5)
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 浅谈电力变压器的安全运行 (2021版)
浅谈电力变压器的安全运行(2021版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 随着社会不断进步、用电量迅速增长，为了安全供电、提高供电可靠性，满足社会用电需求，对于变压器的安全运行，更显得意义重要。 现就以下几个方面论述如下： 1、合理选址变压器安全运行，需要有良好的外部环境。其安装选址要避免低洼、潮湿、高温、灰尘和腐蚀性气体的影响，尽量选择自然通风良好的地方，以提高散热条件和避免易燃易爆气体的影响。 2、合理选择变压器的保护方式在电力系统中，继电保护应具有可靠性、快速性、灵敏性和选择性。变压器是电网中主要元件之一，应根据负荷的重要性和变压器自身价值等方面，综合选择所需的继电保护方式。变压器保护有变压器自身故障保护和外部电路故障保护。而变压器自身故障分为油箱内和油箱外故障两种。 以下介绍几种保护方式： (1)瓦斯保护。瓦斯保护有轻瓦斯保护和重瓦斯保护，轻瓦斯动作
电力变压器常见故障及处理方 法(通用版) Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
电力变压器常见故障及处理方法(通用版) 1、在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是电网中最重要和最关键的设备、变压器如果发生严重事故，不但会导致自身损坏，还会中断电力供应，后患无穷。 2、常见故障及其诊断措施 2.1铁心多点接地 变压器铁心只允许有一点接地，若出现两点及以上接地，为多点接地。多点接地运行将导致铁心出现故障，危及变压器安全运行。应及时处理。 吊壳检查（1）铁心夹件垫脚与铁轭间的绝缘纸板是否脱落破损，按要求更换厚度相同的新纸板。
