浅谈电力变压器高压试验及故障处理刘翰林
发表时间：2019-01-08T16:34:02.780Z 来源：《电力设备》2018年第24期作者：刘翰林[导读] 摘要：电力领域的改革深化实施下，加强电力系统的安全稳定运行，保障人们的正常用电就成为电力企业发展的重要目标。 (国网山东省电力公司莱阳市供电公司山东莱阳 265200) 摘要：电力领域的改革深化实施下，加强电力系统的安全稳定运行，保障人们的正常用电就成为电力企业发展的重要目标。在电力系统中，变压器的平稳、安全运行是整个电力系统安全稳定运行的重要组成部分。变压器设备在检修完成后，为了检测其质量是否合格需要对变压器进行高压试验以确保投入使用时能安全、平稳运行。本文就变压器高压试验中出现的缺陷和影响试验结果的因素进行了分析并提
出了有关实验故障的改进措施。
关键词：电力变压器；高压试验；故障处理引言
为了给人们提供安全、可靠、稳定的电能，通常在电力变压器安装前需进行高压试验。通过高压试验检验变压器的性能以确保在变压器在后期投入使用时能安全、稳定运行。
1、电力系统高压电气试验的具体案例 1.1试验内容
高压电气试验主要是对高压器线圈结构中的直流电阻值进行检测，通过电阻值数据结果，分析判断变压器内部的接线情况、开关接线，焊接情况是否正常，确定位置分节，判断其是否存在短路和断路的现象。在高压电气试验中，以变压器线圈的电阻值为依据，采取电桥检测法，以变压器线圈电阻值100Ω为分界，选用不同的电桥试验方法，即当测得变压器线圈的电阻值高于100Ω时，采用单臂电桥法，反之则采用双臂电桥法。在高压电气试验中，合理安排试验过程，在变压器引线端的实际位置采用电桥法，对变压器线圈结构中分接开关和引线、接线的直流电阻进行检测，从而根据所得数据进行实验分析。
1.2试验分析
高压电气试验中，在进行电桥法测试时需要将桥壁内的四相连接线在变压器端提前连接好，在变压器的内侧，把两根电流接线直接接入，在变压器线圈的外侧，将剩余的两根接线接入，从而对高压电气试验的准确度进行保障。在此案例中，高压电气试验对接线的控制进行特别关注，因为接线对电气试验结果的准确性有直接影响，因此为保证高压电气试验能够对电力系统中的变压器结构进行合理检测，在实的试验操作中要控制好试验接线的连接状态。在进行高压电气试验时，需打开变压器的电源开关，根据电桥上的检流计变化，在固定的时间点检测，记录统计分析高压电气试验的结果。高压电气试验中，通过电桥的检流计的偏转方向，平衡高压电气试验中的电桥，如变压器线圈有故障，则电桥无法处于平衡状态。线圈属于变压器中的电感元件，因此采用电桥法，结合电感元件的特性，在高压电气试验中，可以直接完成试验。也可以直接给线圈进行充电，通过电桥电源的试验方法，选取固定的时间点，使电桥处于平衡稳定的状态，记录下变压器线圈的电阻值，从而完成高压电气试验。
2、变压器高压试验的条件 2.1把变压器试验温度控制在-20℃～40℃之间
由于变压器内各种材料的性质、特性与温度有一定关系。比如，电力变压器的绝缘电阻，在温度为-20℃～40℃范围之内，其阻值会随着温度的升高而减少，会随温度的降低而升高。所以，为了检测温度对变压器到底有多大影响，就需要把变压器的实验温度控制在-20℃～40℃范围之内。
2.2周围环境湿度不应高于85%
变压器实验结果除了与温度有一定关系之外，而且还与空气湿度有关。在高压实验中，需要多次测量数据，然而多次测量时，时间跨度越大空气的湿度也就越大，对实验结果的影响也就越大，这就导致测量结果不准确。为了减少湿度对测量结果的影响，应严格控制空气湿度在85%以下。
2.3保持变压器的清洁
除了温度、湿度会对变压器试验有一定影响之外，杂质也会对数据的测量有影响。变压器的绝缘性能是其重要的工作性能，而污垢、粉尘、气体等会使变压器的绝缘性能下降，从而影响试验结果。因此，变压器的试验过程中，一定要保证无尘、无污垢的清洁、干净环境。
2.4确保变压器的安全试验
为了保证电力变压器的安全使用，可以用足够大的保护电阻进行保护以防止高压试验中出现超出变压器额定电压而损坏变压器。与此同时，电压控制的一定范围之内，要做好变压器在试验中的散热。此外，变压器外壳要接地以保证工作人员的人身安全。
3、电力变压器高压试验的故障与处理方式 3.1内部声音异常
内部声音异常是电力变压器高压试验过程中常见的故障，变压器在日常运转的过程中，会发出一定的电磁交流声，其内部是不可能出现异常声响的。若是在高压直阻试验过程中变压器内部发出不正常的声响，导致出现异常声响的因素主要有过载运行、内部电压超出额定值、内部零件松动或者接触不紧固等等，也有可能是内部产生了短路的情况。一旦遇到这种情况，技术工作者要立刻切断电源，按照内部异常声响的位置准确地判断故障发生的原因，全面地检查电力变压器的性能，及时解决内部声音异常这一故障。
3.2油位异常
针对电力变压器的油位来说，通常情况下会一直保持在合理的区间内，技术人员也能够根据电力变压器的运转状态科学合理的调整油位，但是绝对不可以超出被允许的控制范围。因此，在电力变压器高压试验过程中，一旦发现变压器的油位发生了异常变化，技术工作者要及时地检查变压器的油位异常现象，并采取有效措施给予解决，若是油位具有上升的趋势，及时人员要首先排查附近的环境温度因素，倘若环境温度在合理的范围内，就要逐一排查变压器的油标管、呼吸管等部位，从而准确找出导致油位异常的关键因素，并及时处理，切实保障电力变压器高压试验的顺利进行。
3.3绕组异常

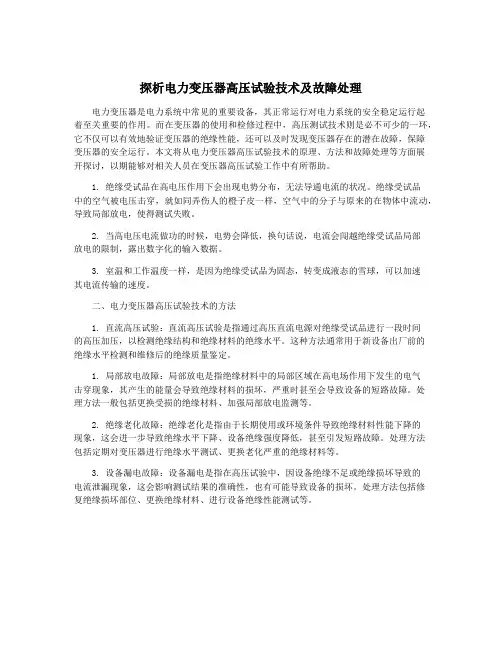

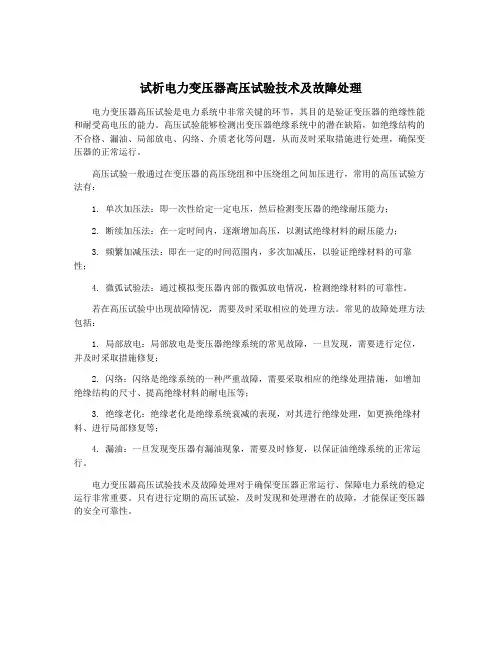

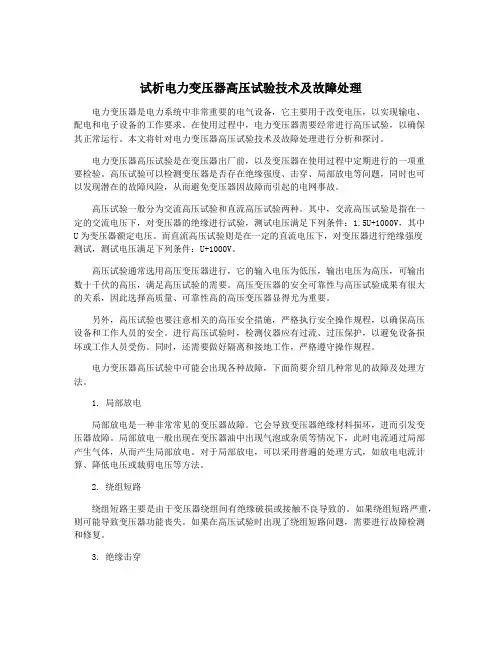

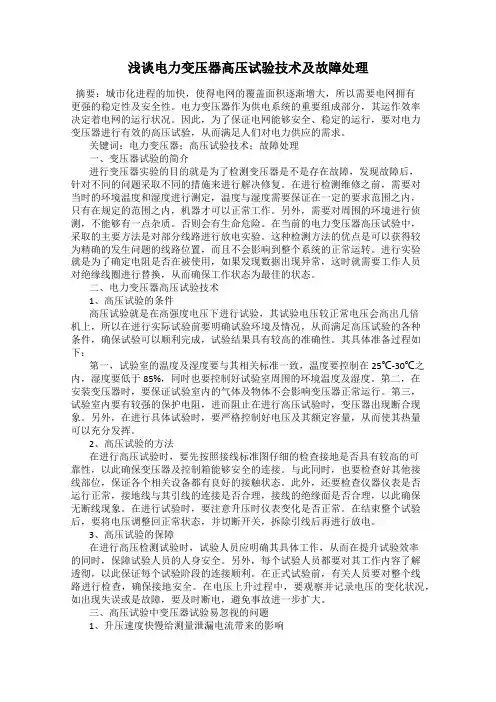

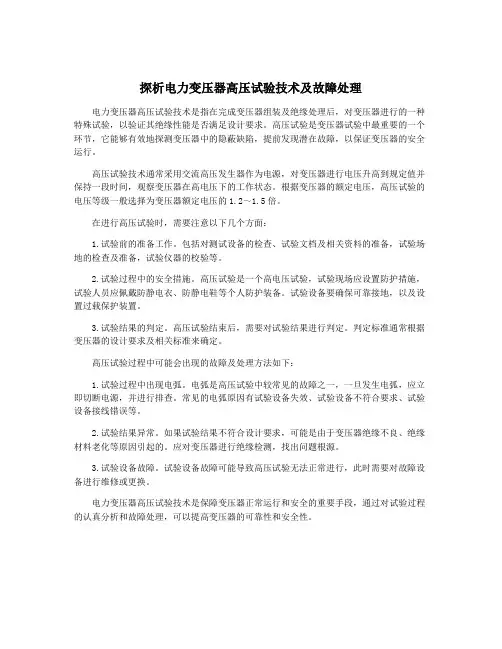

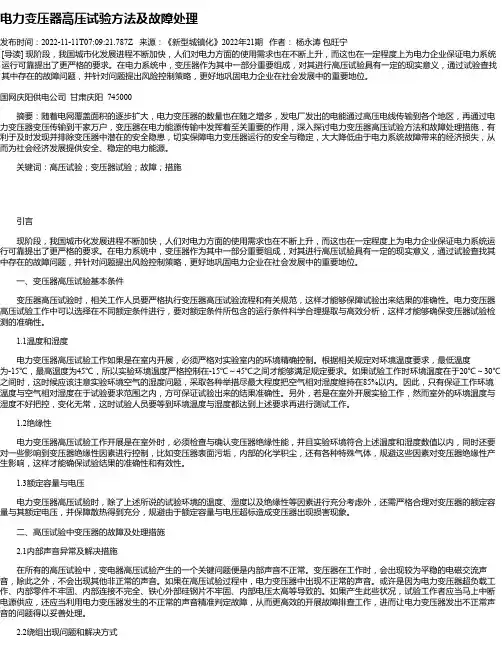

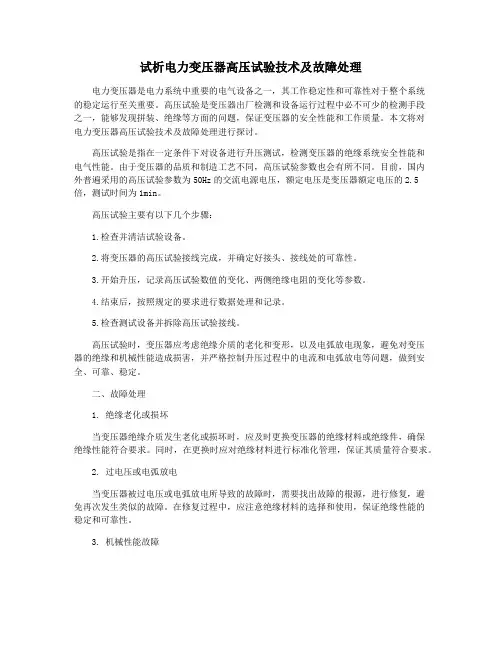

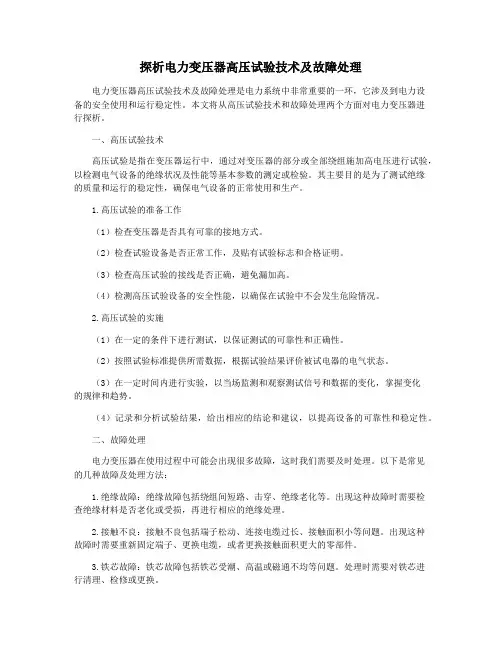

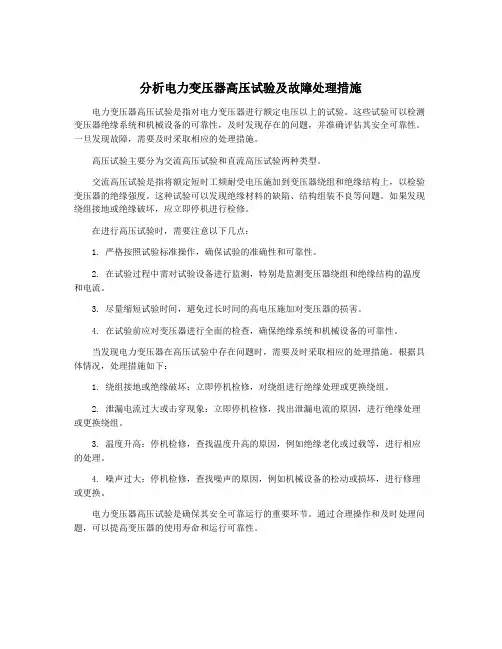

试析电力变压器高压试验技术及故障处理 摘要：随着经济社会的高速发展，人们的日常生活和工业生产对电力系统的需求量也在增加，同时对于供电的效率和质量要求也越来越高，保障电力系统的安全、有效和正常运行非常重要。为了保证工业生产和日常生活的正常用电，需要大力研究变压器在高压输电中发挥的作用，并根据实际情况制定一套科学有效的故障处理方案，这是目前电力系统中相关人员的工作重点。 关键词：电力变压器；高压试验技术；故障处理 1电力变压器概述 变压器在电力系统的高压输电过程中用的非常多，它是一种将交流电压转换为频率一致的一种或多种不同数值电压的电气设备，通过变压器来调整输电线路的电流电压，以满足各种不同的电力需求。在选择变压器的时候，应当综合考虑变压器使用设备的额定容量等参数，选择一个最为合适的变压器，才能更好的发挥变压器的作用。目前以非晶态合金作为铁芯的变压器使用为主，由于其节能性能和环保性能比较强，所以使用的领域比较广泛。在很多变压器使用过程中都存在着电能损耗高的问题，变压器的作用就是降低线路中的电流，进而降低电力输送过程中的电力损耗，提升电力系统的经济性。当电力输送到目的地的时候，再使用变压器对电压进行降低，来满足人们日常生活或工业生产需要。电力变压器是电力系统中非常重要的一个部件，为保证电力输送的稳定性提供一个可靠的保障。 2电力变压器高压试验技术 2.1变压器高压试验技术要求 在进行电力变压器高压试验之前，要求相关工作人员遵守以下三点要求：第一，将试验环境中的温度及湿度系数控制在一定范围之内，以确保试验结果的精准性；第二，在进行电力变压器高压试验过程中，工作人员应保持试验环境的洁净性，定期清除试验场地中残余的杂物及灰尘；第三，在电力变压器高压试验期间，应准备大量且规格适合的电阻，保障电力变压器高压试验的正常运行，有效避免试验过程中短路情况的出现。 2.2变压器高压试验技术方法 2.2.1常规高压试验 在电力变压器高压试验过程中，试验人员要按照相关的要求进行接线工作，在接线完毕以后，应严格地检查电力变压器高压试验的接线情况，以确保接线的准确性和安全性。在高压试验当中，试验人员应做好电源线连接，确保各项试验操作的顺利进行，与此同时，还需做好变压器高压试验数据记录。在各项试验完毕以后，再关闭试验仪器，切断电源。 2.2.2交流耐压试验 在电力变压器高压试验工作当中，试验人员要对调压器控制箱中的规范度进行检查，确保调压器控制箱处于“零位”状态；在升压过程中，试验人员应按照顺时针的顺序对调节器进行旋转，确保缓慢地进行升压；工作人员要密切观察调压器和仪表的运转情况。在试验工作完成以后，试验人员应及时调整电压，并将电源关闭，再将控制箱与变压器的引线解开，避免试验工作中出现安全隐患。 2.3变压器高压试验技术安全措施 在电力变压器高压试验技术应用前，试验操作人员首先需要进行准备工作，对试验现场进行安全防护，设置防护网，在防护网上设置醒目的警示标语，严禁
