量房制图要领
————————————————————————————————作者：————————————————————————————————日期：
?

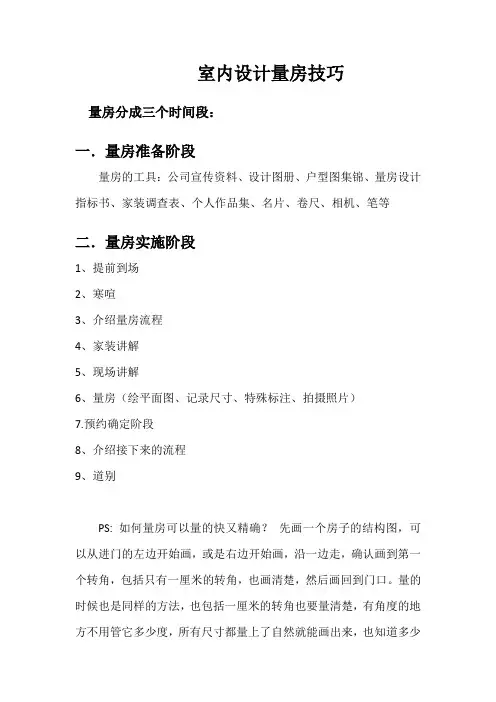

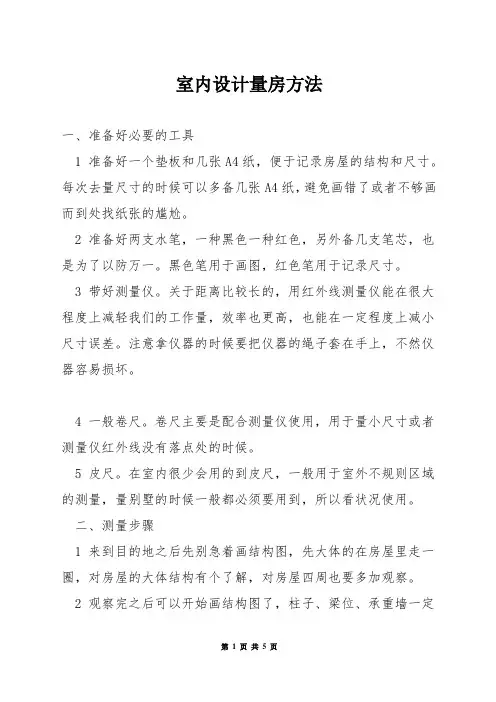

量房工具
１、卷尺
2、纸
3、笔(最好两种颜色,用以标注特别之处)
4、最好带上数码相机，以便在平面上对空间有个认识

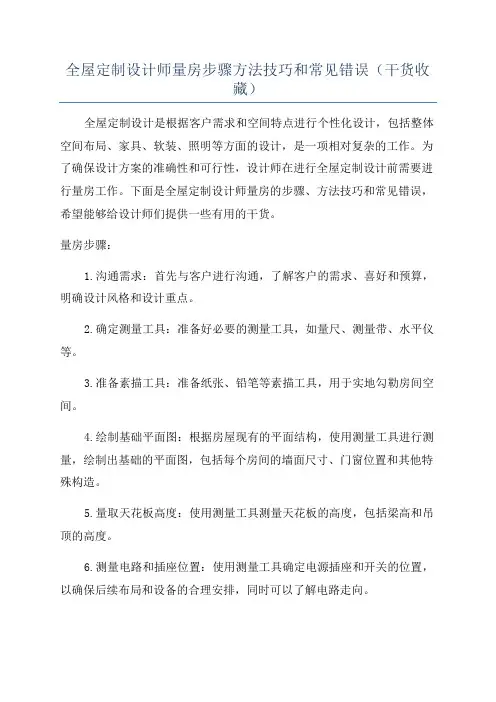

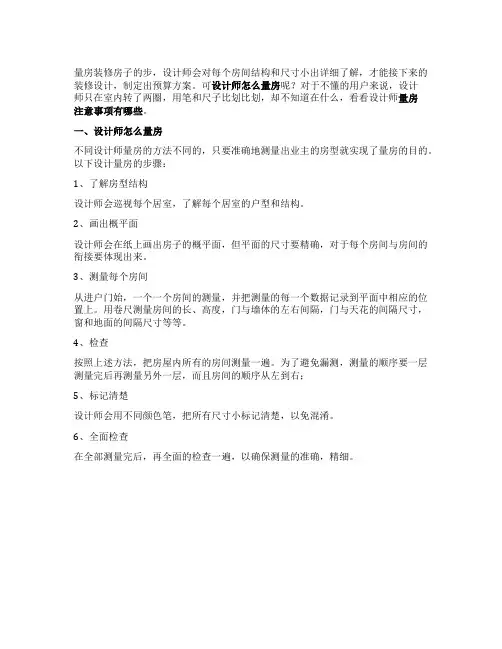

量房六步曲
不同设计师有不同的量房方法,其实只要准确地测量出业主的房型就实现了量房的目的。在此,把量房步骤加以简单的归纳,提供给大家做参考,希望可以帮助大家把装修变成一件轻松的事情。
1、巡视一遍所有的房间，了解基本的房型结构，对于特别之处要予以关注。２、在纸上画出大概的平面(不讲求尺寸,这个平面只是用于记录具体的尺寸,但要体现出房间与房间之间的前后、左右连接方式,这个平面图虽只是用于记录尺寸,但是要体现出房间与房间之间的连接方式)。
３、从进户门开始,一个一个房间测量,并把测量的每一个数据记录到平面中相应的位置上，先把整个家的结构轮廓画出来，沿墙根量测就可以了。还有:每间房都要进行测量，并把数据记录在图上的相应位置。
具体测量方法
A.卷尺量出房间的长度、高度（长度要紧贴地面测量，高度要紧贴墙体拐角处测量)；
Ｂ．把通向另一个房间的具体尺寸再测量、记录(了解两个房间之间的空间结构关系）；
Ｃ．观察四面墙体上如果有门、窗、开关、插座、管子等,在纸上简单示意；D.测量门本身的长、宽、高，再测量这个门与所属墙体的左、右间隔尺寸，测量门与天花的间隔尺寸；
E.测量窗本身的长、宽、高，再测量这个窗与所属墙体的左、右间隔尺寸,测量窗与天花的间隔尺寸；
F.按照门窗的测量方式把开关、插座、管子的尺寸记录;(厨房、卫生间要特别注意)
G.要注意每个房间天花上的横梁尺寸以及固定的位置,如果是多层次,要测量完一层后在测量另一层且顺序要固定。
4、按照上述方法,把房屋内所有的房间测量一遍。如果是多层的，为了避免漏测,测量的顺序要一层测量完后再测量另外一层,而且房间的顺序要从左到右;
5、有特殊之处用不同颜色的笔标示清楚；
６、在全部测量完后，再全面检查一遍,以确保测量的准确、精细。

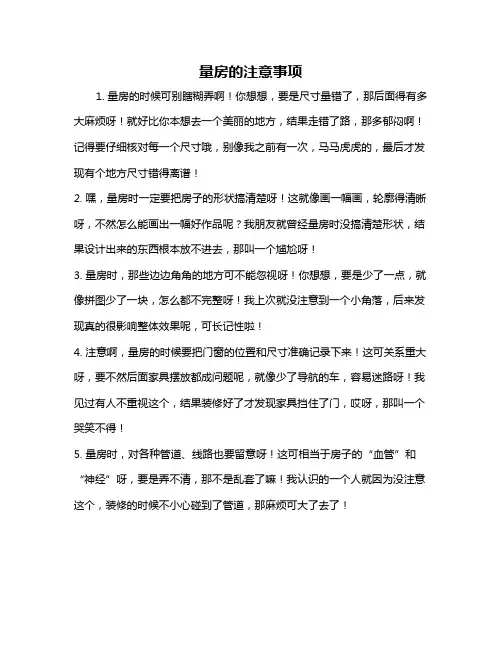

量房特别注意及提示
A、了解总电表的容量是多少安培的,计算一下自己的大概使用量是否够，如果需要大功率的则需要提前到供电局申请改动。
B、了解煤气、天然气是多少立方的,同样,若有变动需要提前到煤气公司申请。
C、根据房型图(请注意,不是买房子的时候拿到的房型图，而是由物业提供的准确的建筑房型图）,了解哪些墙是承重墙。
Ｄ、了解进户水管的位置以及进户后的水管是几分管，下水的位置和座便器的坑位、电路、上下水、有线电视、宽带线路。

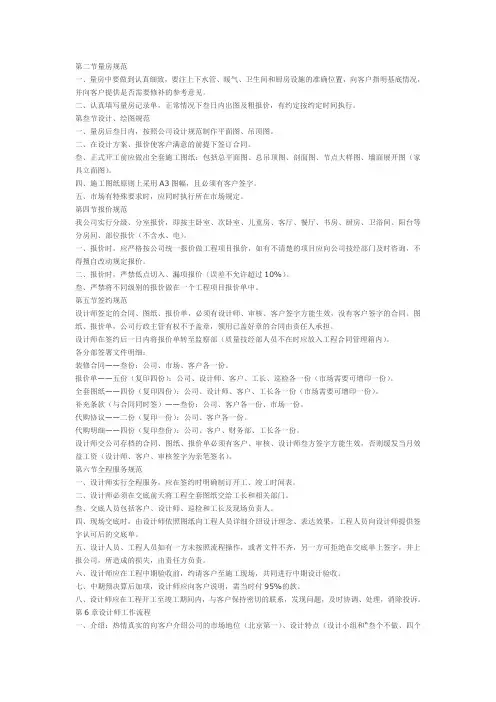

量房注意事项及方法说明
1、量房前准备测量工具:画板、纸、卷尺、测距仪、照像机(最好带上数码相机），以便在平面上对空间有个认识、指南针、笔等。
2、应向物管部门了解拆除部位状况及电梯可否使用。
3、注明小区名称、客户姓名、单元幢号和楼层数。
4、进入房内，应先了解户型结构，再开始画图。
５、在标注的时候，文字和标高尽量标注在外面。(可用两个不同颜色的笔来画及标注,用以标注特别之处)
６、标注尺寸时，按长宽高来标注。
７、 MH 门高ＭW门宽 CＨ窗高 CW窗宽
CＴW窗台宽ＣＴH窗台高 DH地高 LW梁宽W宽 H高L长 KSDJＤH可视对讲地高
JCKDH检查口地高 DＴＷ地台宽ＤＴH地台高
CSWDH存水弯地高 HＬＨ护栏高
阳台无窗的梁底标高字母统一用CDＨ表示
DL地梁ＴH台高
8、有拆除项目较多时，应在拆除后到现场复核尺寸。
9、制作图时，应按公司统一标准和要求进行绘制。
10、所有标注中,应以公司统一材料代码进行标注。在标注中，有特殊要求时,可用文字标注。
11、图纸绘制完成后，应交设计师进行审核,完毕交审核员审核。
12、制图内容分为三类：
第一类为平面类：（封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图)
第二类为立面类:（每个区域的立面图都要绘制。）
第三类为剖面类：（剖面图、节点大样图)。
13、在完成的图纸中，必须要有相关设计师的签字、日期和制图人员的名字。
14、在设计和制图中，相关的要求和规范按公司制度执行。

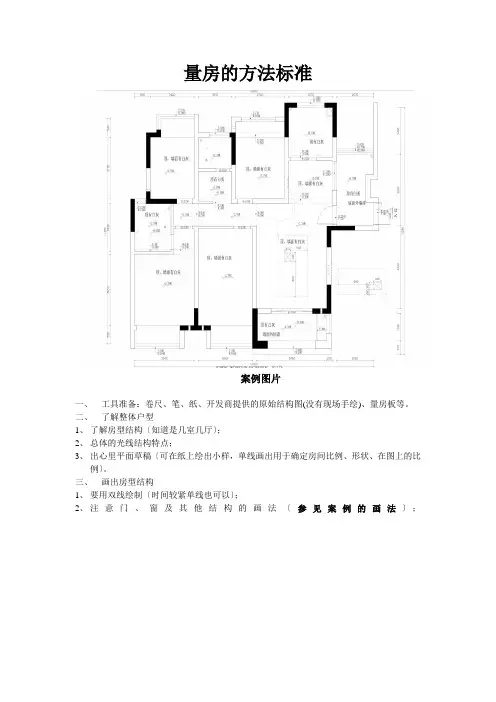

原始平面图
１、绘图时入户口尽量在图纸的下方或右侧。
２、图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时,应将已知的构造柱、剪力墙填充。
4、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
A、标注时的注意事项：
(1)配电箱：应标明宽和高及离地面、离墙的距离(以下口和侧口为准）。
（2）弱电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口为准)，并确定里面的配置（电话、电视、网络、智能、门禁系统等)。
（3)煤气表、煤气管：离地面的距离(以下口为准)和具体尺寸点位。
（4）水阀、检查井：应标明水阀的进水和出水管径,检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准)、材质和开启方向。
（5)冷水管、热水管:应标明冷、热水管点位和离地面的距离。
（６)落水管、下水管、地漏:应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。
（7）存水弯：应标明管径大小、最低点离地面的高度。
(8)门洞:应标明具体位置，也应标明门洞的高度和宽度(如原有门应用虚线表示,显示开启方向）
(９）窗洞、窗台：应标明具体位置,也应标明窗洞的高度和宽度，如下面有地台的,也应标明地台高度,窗高应按地台上口至顶部下口，特别注明窗台宽度。(１0）梁、墙体:梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏,地台等。详细标明墙体厚度、梁的底口高度和梁的宽度。
（11）原室内完成状况：应详细标明原结构情况；是否抹灰、刮灰、贴砖、找平、防水等。 (1２）图标:在相应的图纸中应放置相应的图标，图标以公司确定为准。（13)文字要求:图纸的字体为“经典中圆”,标注点位用黑点表示。
(１4）窗户要画出每扇窗户的宽度,应标明有无纱窗。
5、画图时,入户口不能画在图纸的上方，并标注入口图标和朝向坐标(坐标画四个方向)。
6、图纸画完后，开始标注详细尺寸和内容。
７、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
8、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
标注时的注意事项
１、配电箱:应标明宽和高及离地面的距离(以下口为准）,并确定里面的配置(入户线的大小、多少空开控制和回路控制),标明是明装还是暗装。
2、弱电箱：应标明宽和高及离地面的距离(以下口为准)，并确定里面的配置（电话、电视、网络、智能、门禁系统等）,标明是明装还是暗装。
3、煤气表、煤气管：离地面的距离（以下口为准)和具体尺寸,并标明管径和点位。
4、水阀、检查井:应标明水阀的进水和出水管径,检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准）、材质和开启方向。
5、冷水管、热水管:应标明冷、热水管的方向、管径、点位和离地面的距离，标明冷、热水管的中心距离,热水要注明热水的来源(太阳能、煤气热水器、电热水器)。
6、落水管、下水管、地漏：应标明管径、具体位置,落水管要标明中间部位的检查口的离地距离,是墙排水还是地排水。
7、存水弯:应标明管径大小、最低点离地面的高度。
8、门洞：应标明具体位置,也应标明门洞的高度和宽度(如原有门应用虚线表示,
显示开启方向）
９、窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的,也应标明地台高度,窗高应按地台上口至顶部下口，特别注明窗台宽度。10、梁、墙体：梁用虚线表示，墙体用双线表示,已知的承重墙或剪力墙填充表示,有阳台的地方应标注有无护栏,地台等。详细标明墙体厚度、梁的地口高度和梁的宽度。
１1、管道井及检查门:应标明是什么管道井,检查门的开启方向和材质,并标明离地面高度和检查门、烟道口的宽和高。
１2、地面标高、顶面标高:标高以区域分划分，不按正负零计算。按地面的标高开始计算顶面标高，标高符号内不填充。
13、原室内完成状况：应详细标明原结构情况;是否抹灰、刮灰、贴砖、找平、防水等。
１４、图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。
15、字母符号：今后的文字基本上用字母符号代替,以公司确定为准。
1６、文字要求：图纸的字体为黑体（包括索引符号），引线标注为宋体,并标注在点位上，标注点位用黑点表示。
17、门洞线画单虚线，画在每个区域内。
１８、窗户要画出每扇窗户的宽度,应标明有无纱窗。
19、阳台无窗的梁底标高字母统一用CDH表示。
平面布局
１、平面布局图不画索引符号。（索引符号专用一张索引图标注)
２、标注每个区域的平方面积。（净尺寸大数的面积)
３、平面布局图应标注窗户开启方向和窗户的宽度。
４、墙面铺砖应画出铺砖厚度;瓷砖厚度为３０ｍm，石材厚度为4０mm。
5、门套要画出基础结构,包括台口的结构。（门套线厚度要注明,避免踢脚线收口不协调,但踢脚线不用画。)
6、地面有地台要标注标高。
7、成品家俱用虚线表示，现场制作及定做产品用实线表示。
8、柜体高度超过1200的平面打叉，低于120０的不打叉。
９、布局图要画明地漏位置。
1０、在布局时,应注意放置饮水机、洗衣机、空调、拖把池的位置和尺寸。１1、电视机应考虑机顶盒。
12、字体要求：黑体,引线标注;宋体,并标注在点位上。
13、应详细标注图纸比例。
14、窗帘应考虑安装方式,并留足窗帘盒的宽度,正常情况下不低于１8０mm宽。
15、在布局时，应考虑家俱的大约尺寸，以保证实用或空间面积。
1６、放置相应的图例。
1７、洗手台盆台上盆为双虚线，台下盆为单虚线，艺术台盆根据造型绘制。
18、在绘制洗手台盆时,应注意龙头的出水方式。（是在盆上、盆后还是墙上）
19、墙面有造型的,应画出轮廓线。
２０、如原有入户门画虚线，半成品门或现场制作的门为实线（含套装门为实线)。
21、如果淋浴间花洒安装在顶上的，在平面图上要表示出来，且距墙的中心位
置不低于４50mm。
２2、在绘制卫生间和厨房的门框时,应注意门的材质和门的尺寸(成品铝合金门的外框为７00，塑钢门的门芯为700，自制门一般为 700-７50的门芯）。
２3、新做窗用索引符号表示或专业厂家施工应标明。
24、窗帘盒不用画。（应在顶面图上画)
25、百页帘应画在墙体内，如标注后不明显,可用文字引线表示。除了轨道帘外,其它的窗帘轨道要画通。
26、回填区域不用全部填充,找一个不影响看图的地方填充,并画出填充层和沙灰层。
2７、烟道的风口只画在出口方的管井外面,并使用指定图标。
28、封外窗统一由外联施工单位画图(用文字注明），由设计师签字确认。
2９、厨柜具体方案由厂家出图，设计师确认签字。
３0、衣柜位置用方框内加衣架图形表示(衣架用弧形图形）。
改扩建
（一)拆除项目
1、墙体拆除应标明宽度和高度
2、墙体拆除时，原墙体留有少部份宽度的墙体应一并拆除。(以保证结构的牢固性）
3、拆除门洞时,应将上方的墙体一并拆除。（以保证安全和牢固性）
４、拆除门洞时，应考虑门洞拆除后的抹灰层，以保证门洞抹完灰后的成型门洞尺寸。
5、如果在墙体上开一个造型洞或只开一半的洞时,应将墙体拆穿,再考虑后面的补洞。
6、拆除原楼板时，应将梁中间的位置全拆除，如果只拆一部份，应拆除后重新浇注。
7、一般情况下,管道井和通风管道井不能拆除。
8、煤气管道不能私自改动。
9、消防管道一般不能私自改动。
10、原老房子的建筑，更改镀锌管或铸铁管的给排水管时应注意一起更换，包括下面层的存水弯。
11、原有房屋的承重墙、构造柱、剪力墙、结构梁不能拆除。
12、如管道井门要拆除重做时，应在拆除图纸标明拆除。
（二）扩建项目
１、墙体:墙体分为：红砖墙体、空心砖墙体、轻质墙体、石膏板墙体。扩建墙体应按设计师要求进行分类标注。
2、墙体厚度按照砖体规格进行标注,有抹灰的另用文字标注。（例:120、180、２40、3６0）
3、石膏板墙体内是否增加隔音棉和防火棉应用文字标注。
4、增加管道井时应考虑防潮和防水性能。
5、新墙体留门洞净尺寸标准门洞应在８70*2060。
6、如厨房、卫生间安装成品铝合金门应注意是否为标准门，（标准门的外框为700＊20００)留门洞时应注意大小。
７、遇有现浇楼梯板时，应在楼板的边上浇注斜梁,以保证楼梯的安全。
8、重新浇注悬空楼板时，悬空边应浇注承载梁,以保证安全。
９、新浇注楼板和梁时，应注明新增钢筋应焊接在原有钢筋上，长度不低于钢筋的10倍D。 10、新砌砖墙体应考虑长度和高度，一般情况下120墙体长度和高度超过300０时应增加立柱或构造柱。240墙体长度超过60０0时或高度超过4000时,应增加立柱或构造柱。
１１、新砌墙体留门洞或窗洞时,应考虑门洞或窗洞上口的加固措施。
1２、回填项目应注明回填材质及要求,并标注回填标高。
13、新做楼梯踏步的常规尺寸为15０*3０0，可根据现场进行调整。
14、应标注标高，不同的标高应用单线分开。
15、应标注防水施工高度。
16、扩建图不用画原有梁。
１7、地漏可按设计方案进行改动。(考虑铺砖效果）
１8、与户外封闭的隔断或窗户,应在此图表示和标注。
１9、钢架隔楼、平台应考虑承重荷载和结构,间隔距离不应大于６10*6１0。(主要由设计师考虑）
２0、隔楼楼板或平台楼板一般采用大芯板或模板，并用螺丝固定牢固平整。21、卫生间浴盆无裙边的,要标注砌红砖及回填。
地面材质图：
1、铺装方法有多种图例,根据不同的要求使用不同的图例。
2、每个区域要标注标高,不用标注面积。
3、有拼花的区域用索引符号,并索引整个区域。
４、卫生间有水槽的，平面区域可不找坡水，但水槽内要标注尺寸。
5、有排水要求的，应考虑坡水,如果地漏不在地面材质的边时，应将地面材质切割进行地漏安装(按公司要求切割)。
6、应画蹲坑和浴盆位置（考虑使用的大概尺寸)，卫生间浴缸有裙边的,不放置在内,需要砌红砖的,要将浴盆的尺寸画出来。
7、地面材质、门坎石、窗台板，要标注材质和规格，门坎石、窗台板要填充图层。
8、有地插座要标注尺寸及位置(可在电路图上标注详细情况)。
9、地面有落差时，应有剖面和索引符号。与厨房、卫生间的水平高差一般为１５ｍm。
10、平面要画出门套的轮廓线，有楼梯是时要有索引符号。
11、有挡水线的应有索引符号。
1２、窗台板宽应画出墙体边１5ｍm,两端应各长2５mm。
13、强化地板和地毯正常情况为顺光铺设。
14、窗户要标注窗户开启方向。
15、阳台地砖铺设地砖,找坡水时正常按１%的玻度,但应考虑总量尽量不大于4０ｍm。
吊顶图
1、预留窗帘盒（１80－250)。(表面要用石膏板封面）
２、中空处有窗帘的,应考虑电动式，宽度不低于2５0。
3、顶面标高以地面往顶面的尺寸标注。
４、在计划窗帘时，应注意窗帘下面有无栏杆。
5、应画出通风口、检查孔的具体位置。(检查孔公司有统一的做法）
6、筒灯、射灯的间隔一般为１.2米。
7、吊顶结构：有窗帘盒、跌级、灯盒时，应画剖面图，用索引符号。
8、吊顶龙骨的排列：主龙骨一般不大于１０0０*1０00,付龙骨间距为3００．
9、有造型的石膏板收口,结构以立面包平面。(有石膏线条的收口方式相反）
10、造型顶应详细标注标高和尺寸。
11、有悬空部位粘贴石膏线条(木质线条)时，应在阴角上方加设结构材料。
12、吊顶材料以轻钢龙骨材料为主,在局部造型时可用木龙骨。
13、暗式窗帘盒:顶面应用大芯板打底。
14、一般情况下,顶面标高标注时,应考虑地面材质铺贴的厚度（按统一5０mｍ厚计算)。
15、吊顶包梁时,应低于梁底的５0mm为底口标高。
１６、应标明吊顶材质和尺寸。
17、灯俱定位图单独画一张图。
1８、顶面检查孔统一做法（大芯板+石膏板）。
１9、有中空窗帘的，应考虑窗帘用电动式的,且宽度不低于250mm。(预留电源插座)
20、绘图画窗帘盒时，应考虑窗套的厚度，避免窗帘尺寸不够。
21、有门套或造型的地方，应画出轮廓线。（避免顶面的结构冲突)
2２、有到顶的家俱位置，应画出轮廓中间划叉,并用虚线表示。
灯俱尺寸图
1、灯带的要标明是灯带还是灯管,包括灯管的型号。
2、设计师应考虑顶面主灯的重量，有吊顶的应考虑增加预埋件。
3、所有顶面的标高、尺寸要标清楚，以能计算出尺寸或标高为准。
４、灯俱有调整角度的,应标在所要照的角度。
水电图
１、水电图纸应分开绘制。
2、给水图的热水管用粗实线表示，冷水用粗虚线表示。
３、排水图用细虚线表示,规格按尺寸绘制。
4、给排水应详细标注标高和间距。
5、给水应按左热右冷、上热下冷进行绘制。
６、给水供给冲水阀时,应考虑压力大小来排放不同管径的给水管。
7、凡是有给水管的区域,应考虑下水管或者地漏。
８、排水管应根据使用功能的不同，排放不同管径的排水管。
9、凡是有空调的，应在空调位置排放一定管径的排水管。
１０、洗衣机和拖把池的下水一般不宜混用。
1１、假山、鱼缸的给排水应根据现场或者要求进行排放。
1２、布置有要求的排水时,应标注是墙排水还是地排水。
13、布置地漏时，应考虑是否有浴缸、地台、柜体或隔断遮挡。
1４、平面布局图应对应相应的开关、插座、弱电点位。
１5、灯具定位图、开关控制图、强电插座图、弱电点位图应分开绘制。
16、灯具定位图应标注灯具的具体位置，有角度照射的灯应标明角度。
17、开关控制图应画出开关的控制组数，并标注回路线的数量。
１8、插座走向图应标注详细的尺寸和控制的回路。
1９、弱电应标注详细的线路代码和排放的走向。
20、网络和音响的线路应考虑排放的长度，一般情况不超过8０m。
21、立面应画出相应位置的灯具、安关、插座的具体位置。
22、线路的排放按横平竖直的走向进行绘制。
２3、空调、热水器和厨房的线路用６m㎡的线路排放专线。
2４、顶面灯槽中的灯应标明是灯带还是灯管。
2５、如果有感应器的设备,应先了解是否需要排放线路。（小型设备可用干电池)。
26、在选用洁具、厨具时，应了解相关设备是否使用电源。
27、在照明、插座线路排放时，应计算电源使用的荷载。
28、公装项目要绘制水、电的系统图(家装不绘制）。
２9、绘制集成吊顶的浴霸时，应了解线路控制的数量。
３0、在绘制电视背景墙时，应尽量将相关插座连接于中位插座,避免更换电视后露线。
３１、放置相应的图例在指定位置。
立面图
(一)综合立面
１、立面图的位置是在平面索引图上的相应位置的立面。
2、绘制立面图时应将墙、顶、地的轮廓画出来，包括梁的位置和尺寸。
3、在轮廓上有造型时应将造型轮廓画出来。
４、立面的空间及尺寸按地面材质50mm厚度以上开始计算。
5、立面有造型或其它物体时,应标注清楚,包括开关、插座等。
６、墙脚有踢脚线时，应准确体现结构及方向。
7、踢脚线的侧面表示时,应考虑门套线或造型线尽量比踢脚线高,避免收口不美观。
8、吊顶部份只画出轮廓线形并标注清楚，结构图在大样图中表示,但用引线符号。
9、在绘制立面时，应考虑原立面的结构和荷载,避免造型或挂件不牢固。
10、成品家俱只画一个大概图形,且用虑线表示。
11、图面上的线性和填充应按类分别进行表示。
12、窗帘部位及结构应同平面图或吊顶图相吻合。
13、墙面有特殊造型时,应有索引剖面和大样。
14、一般造型索引为一个面,特殊造型必须索引两个面。
15、墙砖铺设时,无特殊要求横向应对缝铺设。
16、有墙砖在阳角处收口时,应考虑收口效果和材质。
17、在造型的接口处，应重点考虑收口或与边缘的材质连接。
18、墙面的开关、插座应吻合平面布局图的控制组数。
１9、现场制作的柜体应有索引应图。
20、应详细标明墙面的材质或规格和尺寸。
2１、铺墙砖时，墙与砖的表面为统一３0ｍm。
2２、窗台板应画出窗边各２5mm,侧面应画出收口或磨边状态，并有索引图。
２3、在标注时，应注明清楚是制作、成品还是甲供。
24、门应标出锁具安装高度位置。
（二)厨房、卫生间立面：
1、要注意铺贴材质的区分和铺贴方法,并确定起铺点位置和排列。
2、厨柜、吊柜用虚线画出来，根据相应的尺寸进行绘制。
3、厨柜、吊柜中有开关、插座的，要画出具体位置和标注尺寸。
4、设计师要注意厨柜地柜后的墙砖，可征求客户是否铺贴或是否更换价格差异性的砖。
5、应考虑铺贴墙、地砖时，注意家俱和旁边的材质收口和自然结合的结构。
6、油烟管道更改位置时，应将新位置的尺寸和点位标注清楚。
7、墙砖与吊顶的结构，按先铺贴墙砖,后吊顶的方法进行绘制。
8、开关插座的位置、数量和尺寸应并标注清楚，普通插座距地３00mm，高位插座(含冰箱)距地1300mm,油烟插座距地180０－22０0mm。
9、插座布局时，应注意电器的插孔规格,热水器、油烟机、消毒柜等有部份是16A的插孔,普通插孔为1０Ａ，所以确定绘图时五孔为 10Ａ,三孔为16A，否则应用文字标明。
10、设计师应注意给水口和排水口处，客户是否安装处理器,如有安装处理器时,应增设插座。
11、绘图时,应绘制煤气表或煤气管道的位置,有包管或装饰时，应注明材质和尺寸。
12、安装煤气热水器时，要画出相应的位置，并注意废气管和溢水管的排放。１3、有造型的立面，必须要画剖面图，在造型的大图只画轮廓,在剖面上详细标注。
14、墙面的管道井,根据设计要求进行制作，如设计师无要求时，可根据公司指定的铝合金材质和要求进行制作。
１5、厨房有煤气热水器的，插座安装应距热水器大于５00mm,避免造成安全隐患。
16、墙砖排列时,非整砖不小于1/3或小于8０ｍm，允许有两排或两列非整砖。
17、检查孔、管道井门用实线画出来，根据相应的尺寸进行绘制。墙面的管道井,根据设计要求进行制作，如设计师无要求时，可根据公司指定的铝合金材质和要求进行制作。
1８、管道井更改位置时，应将新位置的尺寸和点位标注清楚。
１９、有造型的立面,必须要画剖面图,在造型的大图只画轮廓,在剖面上详细标注。
20、绘图或设计时,应注意镜子安装的方法和尺寸。
21、空间中有无框玻璃隔断时，应考虑安装牢固的施工方法。
22、淋浴间的玻璃门应考虑安装的开启方向和安装的牢固性。
23、马桶冷水管立面ＤH 1５0ｍｍ，从中心线左右偏移150mm。
剖面图（大样图)
1、剖面或大样的位置或名称要标注清楚。
２、材料的规格、要求应标注清楚,尺寸按节点进行标注。
３、应画出材质的结构顺序。并按顺序全部标注清楚。
4、在材质标注时，正常情况以代码标注，成品或不常用的材质可用文字标注。
5、材质或尺寸标注时，应保证图纸的清晰整齐。
6、窗台板、门坎石要单独画大样图。
7、灯槽、窗帘盒要画大样图。
８、抽屉要画大样图，并有轨道的安装位置（轨道位置在抽屉的中间位置）《内板四块外加盖板》。
9、特殊线条要画出具体尺寸和样式。
１0、每个造型部位应有剖面图放样，特殊的节点应用大样图放样（材质收口结构等)。
1１、剖面和大样绘制时，五金件也要画出来。
12、在画五金件时,应了解五金件的尺寸和构造。（应有主入口，指北针,图例,图名，图的比例，页码,时间，制图人名称等等）
简单机械作图题： 1．在图15中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图． 2．如图13所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线) 3．如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2. 4.如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图 示位置平衡，请作出最小的力F的示意图及其力臂L。 4．利用图中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。 5.作出图6的闸刀使用中的两个力臂，并标明L1和L2。 图13 O A 图6
6．画出图10中动力F 1的力臂。 7.图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力F 的力臂L 1，和重力G 的力臂L 2。 8．在图9中作出F 的力臂。 9．在图12中画出小锤所受阻力F 2以及动力F 1的力臂． 10．如图4是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车 前轮向上翘起，请画出售货员所用的最小动力及其力臂． 11．在图9中，一个站在地面上．．．．． 的工人利用滑轮组将重物G 提起来，请画出滑轮组的绕线. 12．如图15所示杠杆，铁球重20N ，力F 作 用在杠杆的B 端使杠杆水下平衡，则力F=_____N ；画出铁球重力G 的图示和力F 的力臂L 。 13．如图12所示，用力F 踩汽车刹车踏板，请画出此力对支点D 的力臂。 14．用如图13所示的滑轮组成滑轮组提升木桶有两种绕绳方法，请任意画出一种。 图 9 图12 A l O B 图10
教你使用Office-Visio快速绘制家居平面图
在考虑装修之初，业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置，或是因为是二手房装修，无法找到以前的准备户型图了，所以想自己尝试画个平面图来论坛与大家交流 咨询，但是专业的AUTO CAD软件又太复杂，不容易上手。比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件，但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力 实在有限，想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情，于是退而求其次，改画平面图吧。 如果能有一个好的平面图，带着平面图来论坛与大家交流咨询，也是非常好的，我不主张自己DIY做设计，但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们 来说，画一个带有自己想法的平面图还是很有必要的，这样会大大提升大家在论坛交流咨询的效果。 专业设计人员通常都是用CAD制图的，可是CAD的界面对于初学者来说并不算友好，不论是菜单的设置还是元件库的内容，都让大家看得
晕晕乎乎的。今天来与大家分享一个非常简单的软件Visio，这是微软的东西，起码界面是不陌生的，Visio的绝大部分操作都和Word类似，因此学起来非常的简单。 Visio自带了简单的家具库，可以对家具摆放的位置进行排列组合。CAD的图纸也可以直接导入Visio，用来重新编辑。二手房通常都没有图纸，用Visio自己画个图，再简单不过了。需要说明的是，Visio虽然是Office自带的软件，但是简版的Office大都是没有集成安装包的，需要单独下载安装。这个软件可以直接在网上免费下载的，在百度输入“Office Visio 下载”就能找到了。 以Visio 2007为例简单介绍一下入门步骤吧—— 1.新建平面图文件打开软件进入以下界面， 选择【地面和平面布置图】
建筑施工图纸审图方法和要点（精全） 在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。因此，施工图纸会审是工程施工前的一项必不可少的重要工作。 现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容： 一、单位工程建筑图、结构图与建筑总平面图一致性的审查 主要审查建筑总平面图中单位工程的控制轴线点座标值、标
高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。 另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。 二、单位工程建筑施工图的审查 单位工程建筑施工图审查主要从以下五个方面进行： 1、审查各层平面图在同一轴线标注是否对应。查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。 2、审查上下各层平面图中，门窗位置、洞口尺寸是否一致。对有变化的门窗要分析是否符合满足使用功能及美观效果要求，特别是外墙上的门窗洞口，上下层有变化时，一定要仔细核对是否与该外立面图的外立面效果相符，如发现平面图与立面图不一致，就要在会审当中及时提出。在实际施工中，经常看到在装饰
三、作图题： 1．（05南通）在图15中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图． 2．（05泰州）如图13所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线) 3．（05苏州）如图所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2. 4.（05盐城）如图所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要 使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。 4．（05常州）利用图中的滑轮组，用200N 向下的拉力将重为800N 的物体匀速提升到高处(绳、 滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。 5.（05佛山·课改区）作出图6的闸刀使用中的两个力臂，并标明L 1和L 2。 图13 O A 图6
6．（05福州·课改区）画出图10中动力F 1的力臂。 7. （05梅州）图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示 意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力F 的力臂L 1，和重力G 的力臂L 2。 8．（05扬州·课改区）在图9中作出F 的力臂。 9．（ 05南京）在图 12中画出小锤所受阻力 F 2以及动力 F 1的力臂． 10．（05长春）如图4是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把， 使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂． 11．（广东·非课改区）在图9中，一个站在地面上．．．．． 的工人利用滑轮组将重物G 提起来，请画出滑轮组的绕线. 12．（05河池）如图15所示杠杆，铁球重20N ， 力F 作用在杠杆的B 端使杠杆水下平衡，则力F=_____N ；画出铁球重力G 的图示和力F 的力臂L 。 13．（05海淀）如图12所示，用力F 踩汽车刹车踏板，请画出此力对支点D 的力臂。 14．（05海淀）用如图13所示的滑轮组成滑轮组提升木桶有两种绕绳方法，请任意画出一 种。 图12
《机械制图与CAD基础》、《工程制图》基本知识要点 一、文字填空： 1.平面图形中的线段可分为3种，分别为（已知线段）、（中 间线段）和( 连接线段 )。 2.标注球面的直径和半径时，应在符号φ或R前再加注符号 ( S )。 3.标注斜度时，斜度符号中的斜线方向应与( 斜度方向 )一 致。 4.绘制图样时，国标规定图纸的基本幅面有五种，其中A0号 图纸最大，( A4 )号图纸最小。 5.画连接弧前，必须求出它的( 圆心和切点 )。 6.无论图样是否装订，均应在图幅内用（粗实）线画出图 框。 7.机件的真实大小以图样上的（尺寸数值）为依据，与 图形的大小及绘图的准确性无关。 8.机械图样中的图线按线宽分为粗线和细线两种，宽度比为 （2:1 ）。 9.图中（图形与其实物相应要素）的线性尺寸之比，称为 比例。 10.国标规定技术图样中，汉字应写成（长仿宋体）。 11.国家标准规定，线性尺寸数字一般注写在尺寸线的（上 方），也允许注写在尺寸线的（中断）处。 12.尺寸数字不可以被任何图线通过，否则必须将（图线） 断开。 13.尺寸线用（细实）线单独绘制，不能用任何图线代替。 14.国标规定，尺寸界线用细实线绘制，并应由图形的（轮廓 线）、轴线或对称中心线处引出，也可用其它图线代替。 15.一个完整的尺寸应由（尺寸界线）、尺寸线和（尺寸数
字）三个基本要素所组成。 16.投影轴上的点，有（两）个投影重合为一点。 17.正平线的（正面）投影反映实长。 18.投影面上的点，必有（两）个投影落在投影轴上。 19.正垂线的水平和（侧面）投影都反映该线段的实长。 20.组合体主视图的选择原则如下：投影方向选择（反映形 状特征最明显、位置特征最多）的方向，安放位置一般选择（自然稳定）位置。 21.三视图间的投影规律为( 长对正 )、( 宽相等 )、( 高平 齐 )。 22.组合体画图和看图的基本方法是（形体分析）法和（线 面分析）法。 23.确定组合体中形体的（形状大小）的尺寸称为定形尺 寸。 24.组合体的组合方式有（叠加式）、（切割式）和（综合 式）。 25.组合体尺寸标注要正确、（完整）、（清晰）。 26.机件的每一个尺寸一般只标注一次，且尽可能集中标注在 （形状特征最明显）的视图上。 27.两个形体间一般应该有三个方向的定位尺寸，但当两形体 在某一方向上处于叠加、共面、对称或同轴之一时，就可省略（该方向）的定位尺寸。 28.当组合体的端部不是平面而是回转面时，该方向上一般不 直接标注（总体尺寸），而是标注确定回转面轴线位置的（定位尺寸）和回转面形状大小的（定形尺寸）。 29.断面图分为2种，分别为移出断面和（重合）断面。 30.基本视图的配置关系是，右视图画在主视图的（左） 边，左视图画在（主）视图的右边。
量房制图要领
————————————————————————————————作者：————————————————————————————————日期： ?
量房工具 １、卷尺 2、纸 3、笔(最好两种颜色,用以标注特别之处) 4、最好带上数码相机，以便在平面上对空间有个认识 量房六步曲 不同设计师有不同的量房方法,其实只要准确地测量出业主的房型就实现了量房的目的。在此,把量房步骤加以简单的归纳,提供给大家做参考,希望可以帮助大家把装修变成一件轻松的事情。 1、巡视一遍所有的房间，了解基本的房型结构，对于特别之处要予以关注。２、在纸上画出大概的平面(不讲求尺寸,这个平面只是用于记录具体的尺寸,但要体现出房间与房间之间的前后、左右连接方式,这个平面图虽只是用于记录尺寸,但是要体现出房间与房间之间的连接方式)。 ３、从进户门开始,一个一个房间测量,并把测量的每一个数据记录到平面中相应的位置上，先把整个家的结构轮廓画出来，沿墙根量测就可以了。还有:每间房都要进行测量，并把数据记录在图上的相应位置。 具体测量方法 A.卷尺量出房间的长度、高度（长度要紧贴地面测量，高度要紧贴墙体拐角处测量)； Ｂ．把通向另一个房间的具体尺寸再测量、记录(了解两个房间之间的空间结构关系）； Ｃ．观察四面墙体上如果有门、窗、开关、插座、管子等,在纸上简单示意；D.测量门本身的长、宽、高，再测量这个门与所属墙体的左、右间隔尺寸，测量门与天花的间隔尺寸； E.测量窗本身的长、宽、高，再测量这个窗与所属墙体的左、右间隔尺寸,测量窗与天花的间隔尺寸； F.按照门窗的测量方式把开关、插座、管子的尺寸记录;(厨房、卫生间要特别注意) G.要注意每个房间天花上的横梁尺寸以及固定的位置,如果是多层次,要测量完一层后在测量另一层且顺序要固定。 4、按照上述方法,把房屋内所有的房间测量一遍。如果是多层的，为了避免漏测,测量的顺序要一层测量完后再测量另外一层,而且房间的顺序要从左到右; 5、有特殊之处用不同颜色的笔标示清楚； ６、在全部测量完后，再全面检查一遍,以确保测量的准确、精细。 量房特别注意及提示 A、了解总电表的容量是多少安培的,计算一下自己的大概使用量是否够，如果需要大功率的则需要提前到供电局申请改动。 B、了解煤气、天然气是多少立方的,同样,若有变动需要提前到煤气公司申请。 C、根据房型图(请注意,不是买房子的时候拿到的房型图，而是由物业提供的准确的建筑房型图）,了解哪些墙是承重墙。
2.8 简单机械作图题 1．(2019·自贡)如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。 【答案】见解析 【解析】由图可知，将OB作为动力臂，动力臂就是最长的，根据杠杆平衡条件此时动力F1最小，然后根据动力的方向与动力臂是垂直的关系，画出最小动力方向，力F1示意图如图所示；过支点作力F2作用线的垂线段，即可作出力臂L2，如图所示。 2．(2019·眉山)如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。 【答案】 【解析】根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，在阻力×阻力臂一定的情况下，动力臂越大，动力将越小。由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，
力垂直于杠杆向上，支点O与最小作用力F如图所示。 本题考查杠杆平衡条件的应用，在力与力臂乘积一定的情况下，若支点与力的作用点成为力臂，此时的力臂最大，使用杠杆最省力。 3．(2019·深圳)如图所示，在 C点用力把桌腿A抬离地面时，桌腿 B始终没有移动，请在 C点画出最小作用力的示意图。 【答案】见解析 【解析】根据杠杆平衡条件，要使动力最小，动力臂应最长。连接BC，将BC作为动力臂，动力臂就是最长的，然后根据动力的方向与动力臂是垂直的关系，画出最小动力方向，如图所示。 4．(2019·威海)如图是一种活塞式抽水机的示意图。其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。 【答案】见解析 【解析】 由图知，此时向上提起杠杆的左端，杠杆会绕O点顺时针转动，则B点会受到下面连杆向上的支持力，即阻力的方向竖直向上，过B点作竖直向上的阻力F2； 反向延长力F1画出力的作用线，过支点O作动力作用线的垂线段，即动力臂L1，如图所示：
1.①平行投影法：投射线互相平行的投影法称为平行投影法。 ②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。 ③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。 ④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。 ⑤截交线：平面与立体表面相交而产生的交线称为截交线。⑥相贯线：两立体相交而产生交线称为相贯线。 ⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。 ⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。 ⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。 ⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。 ?轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。 ?轴间角：轴测轴之间的夹角称为轴间角。 ?轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。 ?基本视图：机件向投影面投射所得的视图称为基本视图。 ?局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。 ?斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。 ?剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。 ?断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。?零件图：表示零件结构、大小及技术要求的图样称为零件图。 ?装配图：表示一部分机器或部件的图样。 2.粗实线：可见轮廓线，可见过渡线。细实线：尺寸线与尺寸界线、剖面线、引出线、螺纹的牙底线、重合断面的轮廓线。细虚线：不可见轮廓线。细点画线：轴线、对称线、中心线、齿轮的节圆。波浪线：断裂处的边界线、视图与剖视的分界线。 3尺寸的组成：一般由尺寸界线，尺寸线、尺寸线终端和尺寸数字等四个要素组成
施工图审查要点 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形，对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求。 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性。 8.审核外立面线条设计是否合理，空调机位是否漏缺，位置是否合理，是否便于安装，有没有考虑冷凝水的排放。
简单机械作图题: 1.在图15中,画出作用在“开瓶起子”上动力F 1的力臂与阻力F 2的示意图. 2.如图13所示,使用羊角锤拔钉子,动力作用在锤柄上A 点、 请作出拔钉子时所用最小动力F 的示意图、 (注意:请在图上保留为确保作图准确所画的辅助线) 3.如图所示,O 就是杠杆OA 的支点.在图中画 出拉力F 1与F 2的力臂l 1与l 2、 4、如图所示,曲杆AOBC 自重不计,O 为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆在图示位置平衡,请作出最小的力F 的示意图及其力臂L 。 4.利用图中的滑轮组,用200N 向下的拉力将重为800N 的物体匀速提升到高处(绳、滑轮的自 重及摩擦不计),请画出滑轮组上绳的绕法。 5、作出图6的闸刀使用中的两个力臂,并标明L 1与L 2。 6.画出图10中动力F 1的力臂。 7、图8就是安装在安全文明小区进出口的栏杆(栏杆就是一根粗 细均匀的圆木杆)示意图,当在 A 处施加一个压力F 时,可将栏杆拉到如图所示位置,请在图中画出此时压力F 的力臂L 1,与 重力G 的力臂 L 2。 8.在图9中作出F 的力臂。 9.在图12中画出小锤所受阻力F 2以及动力F 1的力臂. 10.如 图4就是 列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推车前轮向上翘 图13 O A 图6 图9 图12
起,请画出售货员所用的最小动力及其力臂. 11.在图9中,一个站在地面上 ．．．．．的工人利用滑轮组将重物G提起来,请画出滑轮组的绕线、12.如图15所示杠杆,铁球重20N,力F作用在 杠杆的B端使杠杆水下平衡,则力 F=_____N;画出铁球重力G的图示与力F 的力臂L。 13.如图12所示,用力F踩汽车刹车踏板,请画 出此力对支点D的力臂。 14.用如图13所示的滑轮组成滑轮组提升木 桶有两种绕绳方法,请任意画出一种。 15.请您用分度值为１mm 的刻度尺测量图10中力 臂l 的长度,l的长度就是cm.杠杆AB处于平衡状态,请作出力臂l对应的力的示意图. 16.如图12,试画出缝纫机脚踏板所受动力、阻力的力臂。 17.在图5—6中,AB就是一根自重为100N 的均匀木棒,B端着地,在A端用最小的 力F时,恰好在如图位置处于平衡状态, 请画出力F的图示。 18.如图,在杠杆AB上挂了一个重为G 的物 体。为使杠杆在图中的位置静止.请在杠杆上画出最小的动力F 与它的方向。 19.图5中一个站在地面上的人用较小的力通过 滑轮组将重物提起来,请画出滑轮组的绕 线。 20、图9甲中O就是杠杆的支点,在图中画出F1 的力臂。 四、实验探究题: 1.在“测滑轮组机械效率”的实验中,用同一滑轮组进行了两次实验, 实验数据如下表所示. 序号钩码重 G/N 钩码上升的高 度h/cm 弹簧测力计 的示数F/N 弹簧测力计移动 的距离S/cm A l O B 图10 图12
在考虑装修之初，业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置，或是因为是二手房装修，无法找到以前的准备户型图了，所以想自己尝试画个平面图来论坛与大家交流咨询，但是专业的AUTO CAD软件又太复杂，不容易上手。比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件，但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力实在有限，想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情，于是退而求其次，改画平面图吧。 如果能有一个好的平面图，带着平面图来论坛与大家交流咨询，也是非常好的，我不主张自己DIY做设计，但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们来说，画一个带有自己想法的平面图还是很有必要的，这样会大大提升大家在论坛交流咨询的效果。 专业设计人员通常都是用CAD制图的，可是CAD的界面对于初学者来说并不算友好，不论是菜单的设置还是元件库的内容，都让大家看得晕晕乎乎的。今天来与大家分享一个非常简单的软件Visio，这是微软的东西，起码界面是不陌生的，Visio的绝大部分操作都和Word类似，因此学起来非常的简单。 Visio自带了简单的家具库，可以对家具摆放的位置进行排列组合。CAD的图纸也可以直接导入Visio，用来重新编辑。二手房通常都没有图纸，用Visio自己画个图，再简单不过了。 需要说明的是，Visio虽然是Office自带的软件，但是简版的Office大都是没有集成安装包的，需要单独下载安装。这个软件可以直接在网上免费下载的，在百度输入“Office Visio下载”就能找到了。 以Visio 2007为例简单介绍一下入门步骤吧—— 1.新建平面图文件打开软件进入以下界面，选择【地面和平面布置图】
房建图纸分析要点 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能，熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。 首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题，没基础也不怕，施工时拿图到现场一一对照是很快熟悉的办法。 一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线。 识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。 三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。 熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼
工程制图基础 要求： 一、独立完成，下面已将五组题目列出，请按照学院平台指定 ．．的做题组数作答， 每人只答一组题目 ．．．．，满分100分； ．．．．．．．．，多答无效 平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识； 例如：“做题组数”标为1，代表学生应作答“第一组”试题； 二、答题步骤： 1.使用A4纸打印学院指定答题纸（答题纸请详见附件）； 2.在答题纸上使用黑色水笔 ．．作答；答题纸上全部信息要求手 ．．．．按题目要求手写 写，包括学号、姓名等基本信息和答题内容，请写明题型、题号； 三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个 ．．．． ．．．．．．．Word 文档中 ．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰； 1.完成的作业应另存为保存类型是“ ．．．．”．提交; ．．．．．．-．2003 ．．．．．．．．．Word97 2.上传文件命名为“中心-学号-姓名-科目.doc”; 3.文件容量大小：不得超过20MB。 提示：未按要求作答题目的作业及雷同作业，成绩以 ．．．．．．．．．．．．．．．．．．．．0．分记 ．．！ 答案咨询QQ：245138455
题目如下： 第一组： 一、作图题（每小题25分，共50分） 1.补画左视图
2.根据轴测图，按1：1完成三视图。 二、问答题（每小题25分，共50分） 1.画组合体三面投影图的步骤是什么？ 2.什么是装配图？它的作用和内容是什么？ 第二组： 一、作图题（每小题25分，共50分） 1.在指定位置绘出下面构件的1-1剖面图和2-2断面图。
室内设计“量房绘图”要点归纳总结 1、绘图时入户口尽量在图纸的下方或右侧。 2、 图纸画完后，开始标注详细尺寸、功能名称、平方面积。3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。4、 标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。5、 标注时的注意事项：（1）配 电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口为准）。（2）弱电箱：应标明宽和高及离地面、离墙的距离（以下口和侧口为准），并确定里面的配置（电话、电视、网络、智能、门禁系统等）。（3）煤气表、煤气管：离地面的距离（以下口为准）和具体尺寸点位。（4）水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离（以下口为准）、材质和开启方向。（5）冷水管、热水管：应标明冷、热水管点位和离地面的距离。（6）落水管、下水管、地漏：应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。（7）存水弯：应标明管径大小、最低点离地面的高度。（8）门洞：应标明具体位置，也
应标明门洞的高度和宽度（如原有门应用虚线表示，显示开启方向）（9）窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地台高度，窗高应按地台上口至顶部下口，特别注明窗台宽度。（10）梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏，地台等。详细标明墙体厚度、梁的底口高度和梁的宽度。（11）原室内完成状况：应详细标明原结构情况；是否抹灰、刮灰、贴砖、找平、防水等。（12）图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。（13）文字要求：图纸的字体为“经典中圆” ，标注点位用黑点表示。（14）窗户要画出每扇窗户的宽度，应标明有无纱窗。原始平面图：6、画图时，入户口不能画在图纸的上方，并标注入口 图标和朝向坐标（坐标画四个方向）。7、图纸画完后，开始标注详细尺寸和内容。8、绘制原始平面图时，应 将已知的构造柱、剪力墙填充。9、标注的内容主要有： 配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。10、标注时的注意事项：（1）配电箱：应标明宽和高及离地面的距离（以下口为准），并确定里面的配置（入户线的大小、多少空开控制和回路
9、标准公差是国家标准所列的用以确定公差带大小的任一公差。 10、对于一定的基本尺寸，公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。 11、配合分为间隙、过渡、过盈 12、配合的基准制有基孔制和基轴制两种。优先选用基孔制。 13、装配图中常采用的特殊表达方法有拆卸画法、假想画法、夸大画法、简化画法、单独 表示某件 等。 14、装配图中的尺寸种类有性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸 15、组合体的组合形式有叠加和挖切两类。 17、看、画组合体视图常用的方法有形体分析法、线面分析法 18、螺纹的基本要素: 牙型、公称直径、螺距、线数、旋向 19、螺纹的直径分为: 大径、中径、小径 20、螺纹的最基本的要素是:牙型、大径、螺距
27、截交线的性质: 共有性、封闭性 28、轴测图类型有: 正轴测图、斜轴测图 29、在机械制图中通常把由基本体组合而成的物体称为组合体 30、当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达。 33、为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角，常用的是45度倒角. 34、在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末 端先车退刀槽或砂轮越程槽 35、尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家 标准的规定,做到:正确、完整、清晰、合理 36、三视图之间存在长对正、高平齐、宽相等的三等关系. 37、影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸 38、标准梯形螺纹的牙型角为30度. 39、标注尺寸的起始点称为尺寸基准,机器零件在长、宽、高三个方向上,每个方向至少有 一个尺寸基准。 40、工程技术人员用于表达设计思想、进行技术交流时所绘制的各种图，通常称为工程图
O F 2 F 1 O F 2 F 1 F O F 2 F 2 F 1 O 《简单机械》作图专训题 编号 姓名 1. 作出下列图中杠杆的动力臂l 1和阻力臂l 2。 2.（1）如图所示，人的手臂相当于一个杠杆，它的支点在O 点。请画出图中铅球对手的作 用力F 2的力臂l 2。 （2）如图所示是一种门锁把手的示意图，O 点是把手的转轴，请画出力F 的力臂l 。 （3）如图所示，杠杆处于平衡状态。画出力F 对支点O 的力臂l 。 3.（1）如图所示是一种拉杆式旅行箱的示意图，画出力F 的力臂l 。 （2）如图所示，画出重物对起重臂B 点拉力F 的示意图和该力的力臂l 。 （3）如图所示为某同学用扫帚扫地的示意图。将左手与扫把上端紧握处视为支点，右手 施加的力视为动力F 1。请在图中画出动力F 1及力臂l 1。 4.（1）如图所示，用螺丝刀撬图钉。画出动力F 1的力臂l 1和阻力F 2的示意图。 （2）如图所示，用杠杆装置提起重物。请画出拉力F 对转轴O 的力臂l ；并画出重物重 力的示意图。 （3）如图所示，杠杆OBA 处于平衡状态。在图中分别画出F 1的力臂l 1和F 2的力臂l 2。 5.（1）如图所示，一个绕O 点转动的轻质杠杆处于静止状态，已知阻力F 2及动力臂l 1。在 图中补全阻力臂l 2以及动力F 1。 （2）轻质杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂。在图中画出力 F 1的力臂l 1和力F 2。 （3）如图所示，杠杆在力F 1、F 2作用下处于平衡状态， l 1为F 1的力臂。请在图中作出
A B C 甲 乙 A l 1 F 2 F 1 F 2的力臂l 2及力F 1。 6.（1）请在图中画出提起抽水机手柄A 点的动力F 1的力臂l 1和B 点所受阻力F 2的示意图。 （2）请在图中画出压下抽水机手柄A 点的动力F 1的力臂l 1和B 点所受阻力F 2的示意图。 （3）如图为一指甲剪的示意图，它由三个杠杆组成。若用F 1的力剪指甲时，试画出杠杆 ABC 的动力臂l 1和阻力F 2。 7.（1）如图所示，重100N 的均匀木棒AB 在细绳拉力作用下保持静止。请你画出木棒所受 拉力F 的力臂l 及所受重力G 的示意图。 （2）许多居民楼墙外用铁三脚架ABC 搁放空调的主机，如图所示。要使铁架较为牢固， 应把主机放在甲处还是乙处，请你在选择的主机上画出它的压力示意图和该力的力臂。 （3）如图所示，AOB 是以O 为固定点悬挂在墙壁上的支架（重力忽略不计）。在B 点吊 一盏电灯，若以O 为支点，F 2是墙壁对支架的阻力，请画出动力F 1、动力臂l 1及阻力臂l 2。 （4）市区街道两旁可看到如图所示的公益广告牌，它可看作一个处于平衡状态的杠杆， 在图中画出使它平衡的力及力臂。 8.（1）在图中画出使轻质杠杆OA 平衡时的最小动力F 1和阻力臂l 2。 （2）如图所示，一根质量分布均匀的直木棒重为G ，靠在墙角。现在A 处施加一个力使 靠 墙的A 点稍稍离开墙面，试画出木棒重力的力臂和在A 点施加最小力的方向。 （3）在图中，AB 是一根自重为100N 的均匀木棒，B 端着地，在A 端用最小的力F 时， 恰好在如图位置处于平衡状态，请画出力F 的示意图。 F A O F 1 l 2 H A F 1

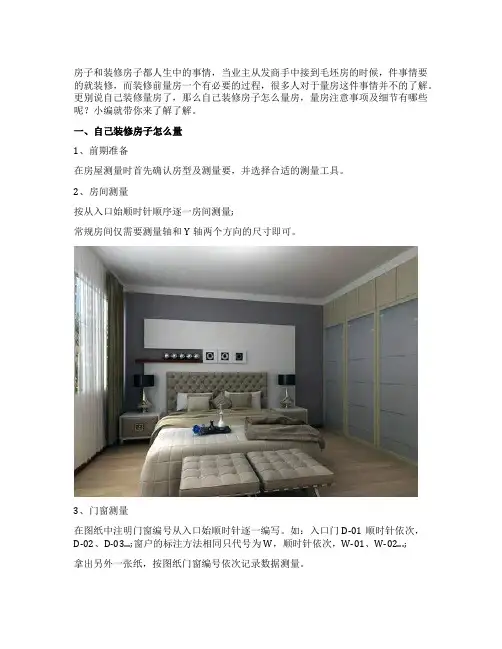

量房流程与注意事项 装修量房一般流程 量房需要用到什么工具?一般需要做哪些事?都不知道了吧，那就一起来看看量房的一般 流程。 1、准备量房工具 量房时候最基本需用到的工具有卷尺、纸笔，卷尺最好带长度在5米以上的。其他的工具还有相机、绘图板、激光测量仪等。传统的用卷尺量房操作起来比较麻烦，而且测量误差也较大。现在量房的工具越来越先进，如激光测距仪，操作简单，轻轻一照就可以将数值反 应出来，精确度很高。 2、绘制房间图纸 如果没有携带房屋户型图，就需要现场在纸上画出大概的平面结构图。图不需要太讲求 尺寸，只要能进行数据标记就行。 3、实施测量 量房是个琐碎的过程，从量房的动作上来分，基本可分为量、看、摸、照、问。 （1）量出具体数据 测量各个房间墙地面长宽高、墙体及梁的厚度、门窗高度及距墙高度是第一步，也是必 须的。 （2）查看相关位置 要查看各种管道、煤气、地漏、强弱电箱，并标注具体位置。具体应涵盖包完上下水管道后的位置、坐便器下水的墙距、地漏具体位置 4、拍照留存底档 为了对整个空间有更好的把握，最好在量房的时候能够拍照作留底，有利于后期设计的 准确。 5、设计师与业主交流意见 量房时，设计师应与业主进行初步的沟通和交流，看业主对房屋的构想和功能区使用方面的要求，并根据现场情况初步判断业主想法的可行性。 三、量房具体方法步骤 别看设计师记录的数据繁多而又复杂，其实他们的测量是有一定规律的，按照以下思路 来，就能做到有条不紊。
1、量房的三种测量思路 定量测量：主要测量各个厅室内的长、宽、高，计算出每个用途不同的房间的面积。并根据业主喜好与日常生活习惯提出合理化的建议。 定位测量：在这个环节的测量中，主要标明门、窗、空调孔的位置，窗户需要标量数量。在厨卫的测量中，落水管的位置、孔距、马桶坑位孔距、离墙距离、烟管的位置、煤气管道位置、管下距离、地漏位置都需要做出准确的测量，以便在日后的设计中准确定位。 高度测量：正常情况下，房屋的高度应当是固定的。但由于各个房屋的建筑、构造不同，也可能会有一定的落差，在设计师进行高度测量中，要仔细查看房间的每个区域的高度是否出现落差，以便在日后的设计图纸中做到准确无误。 2、量房的一般技巧 量房的正确顺序：量房一般从入户门开始，转一圈量，最后回到入户门另一边,把房屋内所有的房间测量一遍。如果是多层的，为了避免漏测，测量的顺序要一层测量完后再测量 另外一层，而且房间的顺序要从左到右。 长高度测量方法：在用卷尺量出具体一个房间的长度、高度时，长度要紧贴地面测量，高度要紧贴墙体拐角处测量。没有特殊情况，层高基本是一定的，找两个地方量一下层高平 均就可以了。 门窗等定位方法：所有的尺寸都分段，就像几何一样分割成若干个，量了之后数据随时记录下来，先测量门本身的长、宽、高，再测量这个门与所属墙体的左、右间隔尺寸，测量 门与天花的间隔尺寸。 四、量房时的注意事项 量房需要细致，减少误差。有特殊之处用不同颜色的笔标示清楚；在全部测量完后，再全面检查一遍，以确保测量的准确、精细;用卷尺测量长度的话，需要两个人配合才行，否 则很容易造成数据不准确。
《工程制图》教学大纲；一、课程性质和任务；本课程是工程类专业必修的一门主干技术基础课；二、课程教学目标；（一）知识教学目标；1、正确使用绘图仪器和工具，掌握熟练的绘图技巧；3、熟悉有关的国家制图标准及各种规定画法和简化画；（二）能力培养目标；1、培养学生的自学能力，分析问题和解决问题的能力；3、培养绘制和阅读土木工程图样的基本能力；三、教学时数分配建议表；四 《工程制图》教学大纲 一、课程性质和任务 本课程是工程类专业必修的一门主干技术基础课。工程图是工程设计人员表达设计思想的主要体现，是工程技术人员进行技术交流的重要工具，是工程管理人员进行管理、施工人员进行施工的依据。因此，工程图被喻为“工程界的技术语言”。每个工程技术人员都应具备绘制与阅读工程图的能力。通过对本课程的学习,为学生学习绘制和阅读土木工程图样打下基础。其任务是使学生通过学习投影法（主要是正投影法）的基本理论及其应用。培养空间想象和形体表达能力,培养绘制和阅读土木工程图样的基本能力,初步具有使用计算机绘制工程图样的能力。 二、课程教学目标 （一）知识教学目标 1、正确使用绘图仪器和工具，掌握熟练的绘图技巧。 2、学会目测比例、徒手绘制草图的基本技能。 3、熟悉有关的国家制图标准及各种规定画法和简化画法的内容及其应用。 4、掌握投影法的基本理论及应用和用计算机绘制工程图样的初步能力。 5、了解掌握相关专业工程图样的主要内容及特点。 （二）能力培养目标 1、培养学生的自学能力，分析问题和解决问题的能力。 2、培养空间想象和形体表达能力。 3、培养绘制和阅读土木工程图样的基本能力。 4、初步具有使用计算机绘制工程图样的能力。 三、教学时数分配建议表 四、教学内容 绪论 一、教学目的和要求 通过绪论的教学，要求学生掌握工程制图课程的简介；熟悉课程的教学目标，了解工程制图的发展趋势，为以后各章学习打下基础。 二、教学内容 1、工程制图课程的简介； 2、工程制图课程的教学目标； 3、工程制图课程的发展趋势； 4、工程制图课程的学习方法；三、教学重点与难点工程制图课程的教学目标 第一章制图的基本知识和技能 一、教学目的和要求 通过本章的教学，使学生熟悉制图的基本知识，掌握建筑制图国家标准、几何图形的画法，徒手作图的基本方法与实践。 二、教学内容1、制图的基本知识；2、建筑制图国家标准；3、几何图形的画法；
