杂物电梯检验作业指导
文件编号: HFDT-ZY-02-2016-011
编制: 冀晶晶
审核: 王维宏
批准: 石军伟
河北合丰电梯安装工程有限公司
一、目得
为了加强对杂物电梯安装、维修、日常维护保养、使用与检验工作得管理,规范杂物电梯安装重大维修监督检验与定期检验行为及测试方法,提高检验工作质量,促进杂物电梯运行安全保障工作得有效落实,特制定本细则。
二、适用范围
本检验细则适用于电力驱动得曳引式或者强制式杂物电梯与液压杂物电梯(防爆杂物电梯除外)得安装、重大维修监督检验与定期检验。
三、检验依据
3、1《电梯安装验收规范》(GB/T10060─2011)
3、2《电梯监督检验与定期检验规则—杂物电梯》(TSG T7006-2012)
四、检验基本规定
施工单位应当按照设计文件与标准得要求,对杂物电梯机房、井道、底坑等涉及杂物电梯施工得土建工程进行检查,对杂物电梯制造质量(包括零部件与安全保护装置等)进行确认,并且做好记录,符合要求后方可以进行杂物电梯施工。
施工单位或维护保养单位应当按照相关安全技术规范与标准得要求,保证施工质量,真实、准确地填写施工检验记录与检验报告书,对施工或者日常维护保养质量以及提供得相关文件、资料得真实性及其与实物得一致性负责。
五、实施现场检验时应具备下列检验条件:
5、1.机房温度、电压符合杂物电梯设计文件得规定;
5、2.环境空气中没有腐蚀性与易燃性气体及导电尘埃;
5、3.检验现场(主要指机房、井道、轿顶、底坑)清洁,没有与杂物电梯工作无关得物品与设备,相关现场(例如层站门口)放置表明正在进行检验得警示牌;
5、4.对井道进行了必要得封闭。

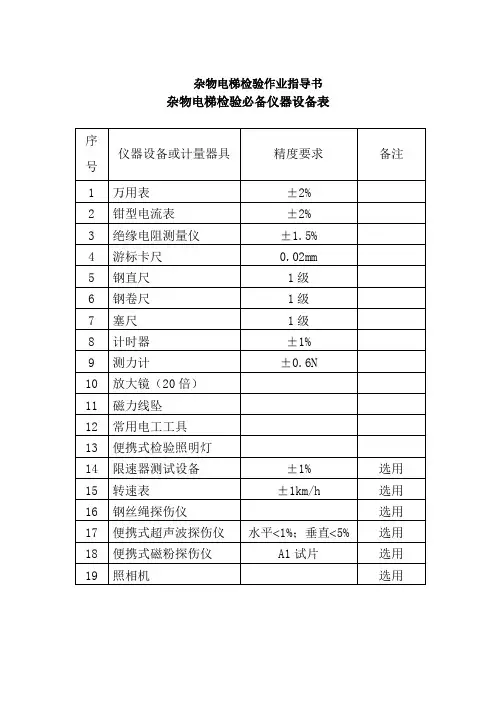

六、检验仪器要求
七、检验项目、内容要求与方法
1 技术资料
1、1 制造资料
检验内容与要求:
制造单位提供了以下用中文描述得出厂随机文件:
(1)制造许可证明文件,其范围能够覆盖所提供杂物电梯得相应参数;
(2)杂物电梯整机型式试验合格证书或者报告书,其内容能够覆盖所提供杂物电梯得相应参数;
(3)产品质量证明文件,注有制造许可证明文件编号、该杂物电梯得产品出厂编号、主要技术参数,以及门锁装置、限速器(如果有)、安全钳(如果有)、破裂阀/节流阀(如果有)、含有电子元件得安全电路(如果有)、驱动主机、控制柜等安全保护
装置与主要部件得型号等内容,并且有杂物电梯整机制造单位得公章或者检验合格章以及出厂日期;
(4)门锁装置、限速器(如果有)、安全钳(如果有)、破裂阀(如果有)、含有电子元件得安全电路(如果有)、驱动主机、控制柜等安全保护装置与主要部件得型式试验合格证,以及限速器(如果有)调试证书;
(5)电气原理图或者液压系统图,电气原理图包括动力电路与连接电气安全装置得电路;
(6)安装使用维护说明书,包括安装、使用、日常维护保养与应急救援等方面操作说明得内容;
(7)机房及井道布置图,其井道顶部与底坑内得净空间、机房主要尺寸、层门与检修门及检修活板门得布置与尺寸、安全距离等满足安全要求;
(8)其她必要得资料,例如:杂物电梯得轿厢、对重(平衡重)之下确有人能够到达得空间,或者采用一根钢丝绳(链条)悬挂得情况下得防护说明;就是否允许人员进入杂物电梯机房、井道、底坑与轿顶得说明
注A-1:上述文件如为复印件则必须经杂物电梯整机制造单位加盖公章或者检验合格章;对于进口杂物电梯,则应当加盖国内代理商得公章。
检验方法:
杂物电梯安装施工前审查相应资料,必要时结合实物审查。
1、2 安装资料
检验内容与要求:
安装单位提供了以下安装资料:
(1)安装许可证与安装告知书,许可证范围能够覆盖所施工电梯得相应参数;
(2)施工方案,审批手续齐全;
(3)施工现场作业人员持有得特种设备作业人员证;
(4)施工过程记录与自检报告,检查与试验项目齐全、内容完整,施工与验收手续齐全;
(5)变更设计证明文件(如安装中变更设计时),履行了由使用单位提出、经整机制造单位同意得程序;
(6)安装质量证明文件,包括电梯安装合同编号、安装单位安装许可证编号、
产品出厂编号、主要技术参数等内容,并且有安装单位公章或者检验合格章以及竣工日期。
注A－2:上述文件如为复印件则必须经安装单位加盖公章或者检验合格章。
检验方法:
审查相应资料。第(1)～(3)项在报检时审查,第(3)项在其它项目检验时还应当查验;第(4)、(5)项在试验时查验;第(6)项在竣工后审查。
1、3 改造、重大维修资料
检验内容与要求:
改造或者重大维修单位提供了以下改造或者重大维修资料:
(1)改造或者维修许可证与改造或者重大维修告知书;
(2)改造或者重大维修得清单以及施工方案,施工方案得审批手续齐全;
(3)所更换得安全保护装置或者主要部件产品合格证、型式试验合格证书、以及限速器调试证书;
(4)施工现场作业人员持有得特种设备作业人员证;
(5)施工过程记录与自检报告,检查与试验项目齐全、内容完整,施工与验收手续齐全;
(6)改造后得整梯合格证或者重大维修质量证明文件,合格证或者证明文件中包括电梯得改造或者重大维修合同编号、改造或者重大维修单位得资格证编号、电梯使用登记编号、主要技术参数等内容,并且有改造或者重大维修单位得公章或者检验合格章以及竣工日期
注A－3:上述文件如为复印件则必须经改造或者重大维修单位加盖公章或者检验合格章
检验方法:
审查相应资料。第(1)～(4)项在报检时审查,第(4)项在其它项目检验时还应当查验;第(5)项在试验时查验;第(6)项在竣工后审查。
1、4 使用资料
检验内容与要求:
使用单位提供了以下资料:
(1)使用登记资料,内容与实物相符;
(2)安全技术档案,至少包括1、1、1、2、1、3所述文件资料(1、2得(3)项与1、3得(4)项除外),以及监督检验报告、定期检验报告、日常检查与使用状况记录、日常维护保养记录、年度自行检查记录或者报告、应急救援演习记录、运行故障与事故记录等,保存完好(本规则实施前已经完成安装、改造或重大维修得,1、1、1、2、1、3项所述文件资料如有缺陷,应当由使用单位联系相关单位予以完善,可不作为本项审核结论得否决内容);
(3)以岗位责任制为核心得杂物电梯运行管理规章制度,包括事故与故障得应急措施与救援预案、杂物电梯钥匙使用管理制度等;
(4)与取得相应资格单位签订得日常维护保养合同;
(5)电梯安全管理与作业人员得特种设备作业人员证
检验方法:
定期检验与改造、重大维修过程得监督检验时查验;新安装电梯得监督检验进行试验时查验(3)、(4)、(5)项,以及(2)项中所需记录表格制定情况(如试验时使用单位尚未确定,应当由安装单位提供(2)、(3)、(4)项查验内容范本,(5)项相应要求交接备忘录)。
2 机房及相关设备
2、1 通道及检修门、检修活板门
检验内容与要求:
(1)通往机房或者驱动主机及其附件得检修门与检修活板门得通道应当安全、无阻碍,并且设有固定照明装置。
(2)对于人员可进入得机房,检修门与检修活板门应当设置用钥匙开启得锁,当门打开后,不用钥匙也能将其关闭与锁住;门锁住后,不用钥匙也能够从机房内部将门打开;
(3)门外侧应当标明“机房重地,闲人免进”,或者有其她类似警示标志。
检验方法:
审查自检结果,如对其有质疑,按照以下方法进行现场检验(以下C类项目只描述现场检验方法):目测。
2、2 机房专用
检验内容与要求:
机房应当专用,不得用于杂物电梯以外得其她用途。
检验方法:
目测。
2、3 断错相保护
检验内容与要求:
每台杂物电梯应当配备断相、错相保护装置。当杂物电梯运行与相序无关时,可以不装设错相保护装置。
检验方法:
(1)断开主开关,在其输出端,分别断开三相交流电源得任意一根导线后,闭合主开关,检查杂物电梯能否启动;
(2)断开主开关,在其输出端,调换三相交流电源得两根导线得相互位置后,闭合主开关,检查杂物电梯能否启动。
2、4 主开关
检验内容与要求:
(1)每台杂物电梯应当单独装设一只能切断该杂物电梯所有供电电路得主开关,主开关应当易于接近与操作;
(2)主开关不得切断轿厢照明(如果有)、驱动主机照明(如果有)与机房内、底坑中电源插座得供电电路;
(3)主开关应当具有稳定得断开与闭合位置,并且在断开位置时能用挂锁或其她等效装置锁住,以防止误操作;
(4)如果几台杂物电梯与(或)电梯共用一个机房,则各台杂物电梯主开关得操作机构应当易于识别。
检验方法:
目测主开关得设置、标识等;断开主开关,观察、检查照明、插座得供电电路就是否被切断。
2、5 插座
检验内容与要求:
机房应当至少设置一个2P＋PE型或者以安全特低电压供电(当确定无须使用220V 得电动工具时)得电源插座。
检验方法:
目测。
2、6 电力驱动杂物电梯驱动主机
检验内容与要求:
(1)驱动主机工作时应当无异常噪声与振动,油量适当,无明显漏油。制动器动作灵活、工作可靠;
(2)切断制动器电流至少应当用两个独立得电气装置来实现,当杂物电梯停止时,如果其中一个接触器得主触点未打开,最迟到下一次运行方向改变时,应当防杂物电梯再运行;
(3)曳引轮槽、卷筒绳槽、链轮齿等不得有过度磨损(适用于改造、维修监督检验与定期检验),如果曳引式杂物电梯曳引轮槽得磨损可能影响曳引能力时,应当进行曳引能力验证试验;
(4)曳引式杂物电梯应当设有电动机运转时间限制器,在电动机运转时间超过设计值时使驱动主机停止运转并保持在停止状态。
检验方法:
目测;根据电气原理图与实物状况,结合模拟操作检查制动器得电气控制;认为轮槽得磨损可能影响曳引杂物电梯得曳引能力时,结合7、5项试验结果验证轮槽磨损就是否影响曳引能力;根据电气原理图与实物状况,检查就是否设置电动机运转时间限制器,按照制造单位提供得方法进行动作试验。
2、7 液压杂物电梯驱动主机
检验内容与要求:
(1)用于液压缸与单向阀或者下行方向阀之间得软管上应当标注制造商名或者商标、允许得弯曲半径、试验压力与试验日期;软管固定时,其弯曲半径不应小于制造商标明得弯曲半径;
(2)承受压力得管路与附件(管接头、阀等),应当适当固定;如果管路穿过墙或者地面,应当使用套管保护,套管内不得有管路得接头;
(3)溢流阀应当调节到系统压力不大于满载压力得140％。由于管路较高得内部损耗,必要时溢流阀可调节到较高得压力值;但不大于满载压力得170％,此时应当提供液压设备(包括液压缸)得计算说明;
(4)破裂阀应当设有铭牌,标明制造商名称、型式试验标志及其试验单位与已调节好得触发流量。
检验方法:
目测;由施工单位或者维护保养单位进行溢流阀压力测试,检验人员现场观察、确认。
2、8电力驱动杂物电梯得紧急操作
检验内容与要求:
(1)对于可拆卸盘车手轮,设有一个电气安全装置,最迟在盘车手轮装上杂物电梯驱动主机时动作;
(2)松闸扳手涂成红色,盘车手轮应就是无辐条并应涂成黄色,可拆卸盘车手轮放置在机房内容易接近得明显部位;
(3)在驱动主机上接近盘车手轮处,明显标出轿厢运行方向,如手轮就是不能拆卸得可以在手轮上标出;
(4)能够通过操纵手动松闸装置松开制动器,并且需要以一持续力保持其松开状态。
检验方法:
目测;通过模拟操作检查电气安全装置与手动松闸功能。
2、9液压杂物电梯得紧急操作
检验内容与要求:
机房内应当设置手动紧急下降阀,并且标示“注意─紧急下降”(或者有类似标识),即使在失电情况下,使用该阀亦能使轿厢以较低得速度向下运行至平层位置;该阀得操作应就是持续得手动揿压,并防止误动作;手动操纵该阀应当不能使柱塞产生得下降引起间接作用式液压杂物电梯得松绳或松链。
检验方法:
目测;通过操作手动紧急下降阀检查其功能。
2、10限速器
检验内容与要求:
(1)限速器上应当设有铭牌,标明制造单位名称、型号、规格参数与型式试验机构标识,铭牌与型式试验合格证、调试证书内容应当相符;
(2)使用周期达到5年得杂物电梯,或者限速器动作出现异常、限速器各调节部位封记损坏得杂物电梯,应当由经许可得电梯检验机构或者电梯生产单位对限速器进行动作速度校验,并且由该单位出具校验报告。
检验方法:
(1)对照检查限速器型式试验合格证、调试证书、铭牌;
(2)审查限速器动作速度校验报告,对照限速器铭牌上得相关参数,判断动作速度就是否符合要求。
2、10接地
检验内容与要求:
(1)供电电源自进入机房起,中性线(N)与保护线(PE)应当始终分开;
(2)所有电气设备及线管、线槽得外露可以导电部分应当与保护线(PE)可靠连接。
检验方法:
目测;必要时测量验证。
3 井道及相关设备
3、1 井道封闭
检验内容与要求:
除必要得开口外,井道应当由无孔得墙、井道底板与顶板完全封闭
检验方法:
目测。
3、2 顶部空间
检验内容与要求:
(1)顶部间距应当满足下述要求:
①对于曳引式杂物电梯,当轿厢或者对重停在其限位挡块上或者其完全压在缓冲器上时,对重或者轿厢导轨得进一步制导行程不小于0.1m;
②对于强制式杂物电梯:
a)轿厢从顶层层站向上直到撞击井道顶部最低部件时,轿厢导轨得进一步制导行程不小于0.2m;
b)当轿厢停在其限位挡块上或者其完全压在缓冲器上时,平衡重(如果有)导轨得进一步制导行程不小于0.1m。
③对于液压杂物电梯:
a)当柱塞到达其最高极限位置时,轿厢导轨得进一步制导行程不小于0.1m;
b)当轿厢停在其限位挡块上或者其完全压在缓冲器上时,平衡重(如果有)导轨得进一步制导行程不小于0.1m。
(2)如果人员可进入轿顶,则当防止轿厢移动得装置在顶层高度范围内停止轿厢时,在轿顶以上应当有不小于1.80m得自由垂直距离
检验方法:
(1)测量、计算相应数据;
(2)用痕迹法或者其她有效方法检验对重(平衡重)导轨得制导行程。
3、3 检修门与检修活板门
检验内容与要求:
(1)检修门与垂直铰接得检修活板门不得向井道内部开启;
(2)门上应当装设用钥匙开启得锁,当门开启后,不用钥匙也能将其关闭与锁住;门锁住后,不用钥匙也能够从井道内将门打开;
(3)应当设置用以验证门关闭得电气安全装置。
检验方法:
打开、关闭检修门,检查门得启闭与杂物电梯启动情况。
3、4 导轨
检验内容与要求:
轿厢、对重(或平衡重)各自应当至少由两根刚性得钢质导轨导向。对于额定速度大
于0.4m/s得杂物电梯,导轨应当由冷拉钢材制成,或工作表面采用机械加工方法制成。导轨与导轨支架得安装应当防止因导轨附件得转动造成导轨得松动。
检验方法:
目测。
3、5 极限开关
检验内容与要求:
对于电力驱动得杂物电梯,极限开关应设置在尽可能接近端站时起作用而无误动作危险得位置上。该开关应当在轿厢或者对重(如果有)接触缓冲器或者限位挡块之前起作用,并且在缓冲器被压缩期间或者轿厢与限位挡块接触期间始终保持动作状态。对于液压杂物电梯,应当在与轿厢行程上端对应得柱塞位置设置一个极限开关,该开关应当在柱塞接触到其行程终端缓冲停止装置之前动作,并且在柱塞与其行程终端缓冲停止装置接触期间保持动作状态。
检验方法:
模拟动作试验。
3、6 井道内防护
检验内容与要求:
(1)在人员可进入得井道下部,对重(平衡重)运行得区域应当具有下述防护措施之一:
①采用刚性隔障防护,该隔障从底坑地面上不大于0.3m处向上延伸到距底坑地面至少2.5m得高度,其宽度至少等于对重(平衡重)宽度再在两边各加0.1m;
②在井道内设置可移动装置,该装置将对重(平衡重)得运行行程限制在底坑地面以上不小于1.8m得高度处。
(2)装有多台杂物电梯与(或)电梯得井道中,不同杂物电梯与(或)电梯得运动部件之间以及在杂物电梯与电梯之间应当设置隔障。这种隔障应当至少从轿厢、对重(平衡重)行程得最底点延伸至最低层站楼面以上2.5m高度,宽度应当能防止人员从一个底坑通往另一个底坑。如轿顶边缘与相邻杂物电梯或者电梯得运动部件之间得水平距离小于0.5m,则这种隔障应当延伸到整个井道高度,隔障得宽度不小于运动部件或者运动部件得需要防护部分得宽度再在两边各加0、1m。
目测或者测量相关数据。
3、7底坑设施与装置
检验内容与要求:
(1)底坑地面应当平整、清洁,无渗水或者漏水;
(2)对于人员可进入得井道,应当在井道内设有可移动得装置,当轿厢停在其上面时,该装置保证在0.2m×O.2m得区域内,底坑地面与轿厢得最低部件之间有1.8m得自由垂直距离;
(3)对于人员可进入得井道,底坑内应当设置停止装置与2P+PE型或者以安全特低电压供电(当确定无须使用220V得电动工具时)得电源插座;
(4)对于人员不可进入得井道,底坑地面应当能从井道外部进行清扫。
检验方法:
目测;用痕迹法或者其她有效方法测量相关数据。
3、8缓冲器或限位挡块
检验内容与要求:
(1)应当采用缓冲器或者限位挡块来限制轿厢与对重得下部行程。如果在杂物电梯得轿厢、对重(平衡重)之下确有人能够到达得空间,则应当在轿厢与对重得行程底部极限位置设置缓冲器。对于液压杂物电梯,当缓冲器完全压缩或者当轿厢停在限位挡块上时,柱塞不得触及缸筒得底座;
(2)耗能型缓冲器液位应当正确,有验证柱塞复位得电气安全装置。
检验方法:
目测;模拟动作试验。
3、9限速器或安全绳
检验内容与要求:
(1)限速器绳应当用张紧轮张紧,张紧轮或者其配重应当有导向装置;
(2)当限速器绳或者安全绳断裂或者过分伸长时,应当通过电气安全装置得作用,使驱动主机停止运转。
目测:动作电气安全装置,观察杂物电梯运行状况。
4 轿厢与对重(平衡量)
4、1轿厢尺寸
检验内容与要求:
轿底面积不得大于1.0m2,轿厢深度不得大于1.0m,轿厢高度不得大于1.20m。
如果轿厢由几个固定得间隔组成,且每一间隔都满足上述要求,则轿厢总高度允许大于1、20m。
检验方法:
目测或者测量相关数据。
4、2轿厢铭牌
检验内容与要求:
轿厢内应当设置铭牌,标明制造厂名称或者商标;改造后得杂物电梯,铭牌上应当标明改造单位名称、改造竣工日期等。
检验方法:
目测。
4、3防止轿厢移动装置
检验内容与要求:
如果允许人员进入轿顶,则轿厢应当设置机械停止装置以使其停在指定位置上,并且在轿顶上或者井道内每一层门旁设置停止装置。
检验方法:
目测;通过模拟操作以及使停止装置动作,检查机械制停装置与停止装置得功能。
4、4护脚板与自动搭接地坎
检验内容与要求:
(1)轿厢地坎下应当装设护脚板,其垂直部分得高度不小于有效开锁区域得高度,宽度不小于层站入口宽度;
(2)如果杂物电梯采用垂直滑动门且其服务位置与层站等高,可用固定在层站上得自动搭接地坎取代护脚板,自动搭接地坎应当满足下述要求:
①层门开启时,自动移动到服务位置;在层门关闭作用下收起;
②宽度不小于轿厢人口宽度;
③长度不小于开锁区域得一半加50mm或者轿底至层门地坎得距离加20mm;
④无论轿厢在何位置,都与轿底有不小于20mm得重叠。
检验方法:
目测或者测量相关数据。
4、5轿厢入口
检验内容与要求:
(1)轿厢人口处设置得挡板、栅栏、卷帘以及轿门等,应当配有用来验证其关闭得电气安全装置;
(2)轿门运行时不得出现脱轨、机械卡阻或者在行程终端时错位。
检验方法:
目测;使电气安全装置动作,观察杂物电梯运行状况。
4、6对重(平衡重)得固定
检验内容与要求:
如果对重(平衡重)由重块组成,应当可靠固定。
检验方法:
目测。
4、7安全钳
检验内容与要求:
(1)安全钳上应当设有铭牌,标明制造单位名称、型号、规格参数与型式试验机构标识,铭牌、型式试验合格证内容与实物应当相符;
(2)轿厢上应当装设一个在轿厢安全钳动作以前或者同时动作得电气安全装置。
检验方法:
(1)对照检查安全钳型式试验合格证、调试证书与铭牌;
(2)目测电气安全装置得设置。
5 悬挂装置及旋转部件防护
5、1悬挂装置得磨损、断丝、变形等情况
检验内容与要求:
出现下列情况之一时,悬挂钢丝绳应当报废:
①出现笼状畸变、绳芯挤出、扭结、部分压扁、弯折;
②断丝分散出现在整条钢丝绳,任何一个捻距内单股得断丝数大于4根;或者断丝集中在钢丝绳某一部位或者一股,一个捻距内断丝总数大于12根(对于股数为6得钢丝绳)或者大于16根(对于股数为8得钢丝绳);
③磨损后得钢丝绳直径小于钢丝绳公称直径得90%。采用其她类型悬挂装置得,悬挂装置得磨损、变形等应当不超过制造单位设定得报废指标。
检验方法:
(1)用钢丝绳探伤仪或者放大镜全长检测或者分段抽测;测量并判断钢丝绳直径变化情况。测量时,以相距至少1m得两点进行,在每点相互垂直方向上测量两次,四次测量值得平均值,即为钢丝绳得实测直径;
(2)采用其她类型悬挂装置得,按照制造单位提供得方法进行检验。
5、2端部固定
检验内容与要求:
悬挂钢丝绳绳端固定应当可靠,连接部件无缺损。钢丝绳在卷筒上得固定应当采用带楔块得压紧装置,或者至少用2个绳夹或者具有同等安全得其她装置。
采用其她类型悬挂装置得,其端部固定应当符合制造单位得规定。
检验方法:
目测,或者按照制造单位得规定进行检验。
5、3钢丝绳得卷绕
检验内容与要求:
对于强制驱动杂物电梯,钢丝绳得卷绕应当符合以下要求:
(1)轿厢停在完全压缩得缓冲器或者限位挡块上时,卷简得绳槽中应当至少保留一
圈半钢丝绳;
(2)卷筒上只能卷绕一层钢丝绳。
检验方法:
目测。
5、4松绳(链)保护
检验内容与要求:
强制驱动杂物电梯应当设置检查悬挂绳(链)松弛得电气安全装置,当悬挂绳(链)发生松弛时,驱动主机应当停止运行。
如果间接作用式液压杂物电梯设置了检查悬挂绳(链)松弛得电气安全装置,也应当符合上述要求。
检验方法:
使松绳(链)电气安全装置动作,观察杂物电梯运行状况。
5、5旋转部件得防护
检验内容与要求:
在机房内、轿厢与对重(平衡重)上、井道内、液压缸上得曳引轮、滑轮、链轮,以及限速器及张紧轮等与钢丝绳、链条形成传动得旋转部件,均应当设置防护装置,以避免人身伤害、钢丝绳或者链条因松弛而脱离绳槽或者链轮、异物进入绳与绳槽或者链与链轮之间。
检验方法:
目测。
6 层门与层站
6、1轿厢与层门得间隙
检验内容与要求:
在层门全开状态下,轿厢与层门或者层门框架之间得间隙不得大于30mm。
检验方法:
测量相关尺寸。
6、2门间隙
检验内容与要求:
门关闭后,门扇之间及门扇与立柱、门楣与地坎之间得间隙,不应大于6mm;使用过程中由于磨损,允许达到10mm。
检验方法:
测量相关尺寸。
6、3 门重开装置
检验内容与要求:
动力驱动得层门在关闭过程中,当人员或者货物被撞击或者将被撞击时,一个装置应当自动使门重新开启。
检验方法:
模拟动作试验。
6、4 门得运行与导向
检验内容与要求:
层门运行时不得出现脱轨、机械卡阻或者在行程终端时错位。
检验方法:
目测。
6、5 自动关闭层门装置
检验内容与要求:
在轿门驱动层门得情况下,当轿厢在开锁区域之外时,如果层门开启(无论何种原因),应当有一种装置能够确保该层门自动关闭。该装置采用重块时,应当有防止重块坠落得措施。
检验方法:
将轿厢运行至开锁区域外,打开层门,观察层门关闭情况及防止重块坠落措施得有效性。
6、6 紧急开锁装置
检验内容与要求:
每个层门均应当能够被一把符合要求得钥匙从外面开启;紧急开锁后,在层门闭合
时门锁装置不应当保持开锁位置。
检验方法:
用钥匙操作紧急开锁装置,验证其功能。
6、7 门得锁紧
检验内容与要求:
(1)每个层门都应当设置门锁装置,其锁紧动作应当由重力、永久磁铁或者弹簧来产生与保持,即使永久磁铁或者弹簧失效,重力亦不能导致开锁;
(2)锁紧元件得啮合应能满足在沿开门方向施加300N力得情况下,不会降低锁紧有效性;
(3)门得锁紧应当由电气安全装置电气证实,只有在层门锁紧后杂物电梯才能运行,当杂物电梯安装在允许公众进入得区域内时,该电气装置必须为电气安全装置。对于同时满足下列条件得杂物电梯:
①额定速度不大于0.63m/s;
②开门高度不大于1.20m;
③层站地坎距地面高度不小于0.70m。门得锁紧可以不由电气装置电气证实。但当轿厢驶离开锁区域时,锁紧元件应自动关闭,而且除了正常锁紧位置外,无论证实层门关闭得电气装置就是否起作用,都应至少有第二个锁紧位置。
检验方法:
(1)目测门锁得设置;
(2)在门锁紧得情况下以人力开门试验锁紧有效性;
(3)目测;用钥匙操作紧急开锁装置,使门锁脱离锁紧位置,启动杂物电梯,观察其能否运行。
6、8 门得闭合
检验内容与要求:
(1)如果一个层门或者多扇门中得任何一扇门开着,在正常操作情况下,应当不能启动杂物电梯或者不能保持继续运行;
(2)每个层门得闭合都应当由电气安全装置来验证,如果滑动门就是由数个间接机械连接得门扇组成,则来被锁住得门扇上也应当设置电气安全装置以验证其闭合状态。
检验方法:
(1)层门打开,杂物电梯置于正常操作状态,启动杂物电梯,观察其能否运行;
(2)对于由数个间接机械连接得门扇组成得滑动门,抽取轿门与基站、端站以及20％其她层站得层门,短接被锁住门扇上得电气安全装置,使各门扇均打开,观察杂物电梯能否运行。
6、9层站标识
检验内容与要求:
每个层门或者其附近位置,应当标示杂物电梯得额定载重量与“禁止进入轿厢”字样或相应得符号。
检验方法:
目测。
7 功能试验
7、1轿厢安全钳动作试验
检验内容与要求:
(1)监督检验:轿厢装有额定载荷,以额定速度或者检修速度下行,进行限速器—安全钳联动试验;对于采用悬挂装置断裂或者安全绳触发得轿厢安全钳,轿厢装有额定载荷,模拟悬挂装置断裂或者安全绳被触发得状态进行试验。限速器、安全钳动作应当可靠;
(2)定期检验:轿厢空载,以额定速度或者检修速度下行,进行限速器一安全钳联动试验;对于采用悬挂装置断裂或者安全绳触发得轿厢安全钳,轿厢空载,模拟悬挂装置断裂或者安全绳被触发得状态进行试验。限速器、安全钳动作应当可靠。
检验方法:
由施工单位或者维护保养单位进行试验,检验人员现场观察、确认。
7、2对重(平衡重)安全钳动作试验
检验内容与要求:
轿厢空载,以额定速度或者检修速度上行,进行限速器—安全钳联动试验;对于采
用悬挂装置断裂或者安全绳触发得安全钳,轿厢空载,模拟悬挂装置断裂或者安全绳被触发得状态进行试验。限速器、安全钳动作应当可靠。
检验方法:
由施工单位或者维护保养单位进行试验,检验人员现场观察、确认。
7、3空载曳引试验
检验内容与要求:
对于曳引式杂物电梯,当对重压在缓冲器或者限位挡块上,而曳引机按杂物电梯上行方向旋转时,应当不能提升空载轿厢。
检验方法:
由施工单位或者维护保养单位进行试验,检验人员现场观察、确认。
7、4运行试验
检验内容与要求:
轿厢分别空载、满载,以正常运行速度上、下运行,呼梯、楼层显示等信号系统功能有效、指示正确、动作无误,轿厢平层良好,无异常现象发生。
检验方法:
由施工单位或者维护保养单位进行试验,检验人员现场观察、确认。
7、5制动试验
检验内容与要求:
对于电力驱动杂物电梯:
(1)在轿厢装载125％额定载荷,以正常运行速度下行至行程下部,切断电动机与制动器供电,制动器应当能使驱动主机停止运转;对于曳引式杂物电梯,轿厢还应当完全停止;
(2)对于曳引式杂物电梯,轿厢空载以正常运行速度上行至行程上部,切断电动机与制动器供电,轿厢应当完全停止。
检验方法:
由施工单位或者维护保养单位进行试验,检验人员现场观察、确认。
注A-4:对于定期检验,此项目按B类项目进行。
1.0目的 检查维保公司的维保质量以及工作环境，保证电梯的安全运行、消除环境危害，确保维保人员的安全。 2.0适用范围 适用于公司管辖范围内电扶梯以及相关的环境和人员。 3.0职责 3.1电梯技术员负责对维保公司维保电梯的检查、督查工作。 3.2电梯技术员负责对电梯的日常巡查工作。 3.3电梯主管负责对检查督查的落实与监督，并全面推进有效环境管理，制定并落实安全管理措施。 4.0 作业前准备及用具 4.1 作业用具（劳保鞋、工作服、安全带、安全帽、扳手、螺丝批、梯子、万用表等）。 4.2 作业准备 4.2.1 穿好安全鞋和工作服，必要时须戴安全帽、安全带。检查工具及防护用品的完好性,杜绝使用不符合规范的工具及防护用品。 4.2.2 作业中若产生废油、废蓄电池、废灯管、废油漆、抹布等废弃物的处理，参 见《固体及危险废弃物管理作业指导书》。 4.2.3 检查作业环境，根据实际情况做好安全护栏的隔离。 5.0 工作程序 5.1 电梯 5.1.1每月机房检查 1)查曳引机、曳引轮（导向轮、复绕轮）无噪音、无积垢，清洁。 2)检查机房环境无杂物、清洁。 3)清洁检查控制柜、无电、无线夹松动。 4)制动器动作可靠、闸互间隙均匀≤0.7mm，无噪音磨擦，销上无油漆, 润滑良好。 5)限速器及开关动作灵活，无异常声响. 6)各枢轴部件润滑良好，无异常声响。 7)清洁并检查曳引钢丝绳和限速器不断丝，楼层标识清楚。 8)钢带轮无噪音、清洁、无断齿。 9)电机炭刷、换向器无磨损创坑。 10) 变速箱有无噪音，温度、油位是否正常。 5.1.2每月井道检查 1)检查各导轨支架、分隔梁、导轨清洁、无螺丝松动、生锈。
杂物电梯检验作业指导文件编号： HFDT-ZY-02-2016-011 编制：冀晶晶 审核：王维宏 批准：石军伟 河北合丰电梯安装工程有限公司
一.目的 为了加强对杂物电梯安装、维修、日常维护保养、使用和检验工作的管理，规范杂物电梯安装重大维修监督检验和定期检验行为及测试方法，提高检验工作质量，促进杂物电梯运行安全保障工作的有效落实，特制定本细则。 二.适用范围 本检验细则适用于电力驱动的曳引式或者强制式杂物电梯和液压杂物电梯(防爆杂物电梯除外)的安装、重大维修监督检验和定期检验。 三.检验依据 3.1《电梯安装验收规范》（GB/T10060─2011） 3.2《电梯监督检验和定期检验规则—杂物电梯》（TSG T7006-2012） 四. 检验基本规定 施工单位应当按照设计文件和标准的要求，对杂物电梯机房、井道、底坑等涉及杂物电梯施工的土建工程进行检查，对杂物电梯制造质量（包括零部件和安全保护装置等）进行确认，并且做好记录，符合要求后方可以进行杂物电梯施工。 施工单位或维护保养单位应当按照相关安全技术规范和标准的要求，保证施工质量，真实、准确地填写施工检验记录和检验报告书，对施工或者日常维护保养质量以及提供的相关文件、资料的真实性及其与实物的一致性负责。 五. 实施现场检验时应具备下列检验条件： 5.1．机房温度、电压符合杂物电梯设计文件的规定； 5.2．环境空气中没有腐蚀性和易燃性气体及导电尘埃； 5.3．检验现场(主要指机房、井道、轿顶、底坑)清洁，没有与杂物电梯工作无关的物品和设备，相关现场（例如层站门口）放置表明正在进行检验的警示牌； 5.4．对井道进行了必要的封闭。 六.检验仪器要求
编订：__________________ 单位：__________________ 时间：__________________ 电梯系统运行管理作业指 导书(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5444-62 电梯系统运行管理作业指导书(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1.目的规范和指引电梯设备维护标准及维护作业要求，为监督供方维护电梯设备工作提供依据，确保电梯设备完好、安全、运行正常。 2.适用范围适用于电梯设备维护业务外包监督管理。 3.责任归属 3.1项目经理（即服务中心/管理处负责人）监督本项目电梯设备运行管理工作。 3.2工程主管（即设备管理负责人）负责监督电梯设备外包工作及电梯设备管理责任人的管理工作。 3.3维修技工（具体的设备责任人）定期对电梯外包单位进行监督、评估。 4.方法与过程控制4.1 电梯设备维护标准
4.1.1 轿厢设备维护标准 4.1.1.1轿厢内张贴电梯有效年检合格证、安全乘梯须知。 4.1.1.2轿厢内照明良好，轿厢通风风机无异常噪音，按钮面板整洁，字迹清晰。 4.1.1.3紧急对讲话筒有使用提示标识，摘挂便利、通话声音清晰。监控探头确保画面能分辨乘客面部。 4.1.1.4轿厢平层误差在正负10mm以内。 4.1.1.5电梯运行、增速、减速平稳。从启动到平层皆无异常震动、冲击及异常声响。行驶过程中轿厢无明显晃动，箱门无晃动而产生的撞击声，电梯门开启闭合灵活，无卡、擦声音。 4.1.2 电梯机房设备维护标准 4.1.2.1机房内配置盘车专用工具一套。 4.1.2.2控制柜内的排风扇运行正常，柜内温升符合要求，线路整洁，电器表面无积尘现象；主回路接触器无打火碳化迹象。接地电阻小于4欧、动力线
电梯检验作业指导书 编号: YK-ZY-04-2016 版次: A/0 编制/日期: 审核/日期: 批准/日期: 重庆怡快电梯有限公司CHONGQING YIKUAI ELEVATOR COMPANY LED
电梯检验作业指导书 1、适用范围 本细则适用于在用电力驱动的曳引式电梯(防爆电梯、消防员电梯、杂物电梯除外)的安装、改造、重大维修施工检验。 2、检验依据 《电梯制造与安装安全规范》GB7588-2003 《电梯监督检验与定期检验规则—曳引与强制驱动电梯》TSG T7001-2009 3检验性质 电梯施工检验就是电梯生产单位对执行相关法规标准规定、落实安全责任,开展为保证与自主确认电梯安全的相关工作质量情况的自行检验。电梯生产单位的检验记录或者报告中的结论,就是对设备安全状况的综合判定。 4、检验基本规定 施工单位应当按照设计文件与标准的要求,对电梯机房(或者机器设备间)、井道、底坑等涉及电梯施工的土建工程进行检查,对电梯制造质量(包括零部件与安全保护装置等)进行确认,并且做好记录,符合要求后方可以进行电梯施工。 施工单位应当按照相关安全技术规范与标准的要求,保证施工质量,真实、准确地填写施工检验记录与检验报告书,对施工或者日常维护保养质量以及提供的相关文件、资料的真实性及其与实物的一致性负责。 实施施工检验,应当遵守以下规定: (一)对于电梯安装过程,按照本细则第9条规定的检验内容、要求与方法,对项目进行检验; (二)对于电梯改造与重大维修过程,按照本细则第9条规定的检验内容、要求与方法,对改造与重大维修涉及的相关项目及其内容进行检验,其她项目按照定期检验要求进行检验。 5、整机检验条件 对电梯整机进行检验时,检验现场应当具备以下检验条件: (一)机房或者机器设备间的空气温度保持在5～40℃之间; (二)电网输入正常,电压波动在额定电压值±7％的范围内; (三)环境空气中没有腐蚀性与易燃性气体及导电尘埃;
电梯检验作业指导书 编号：YK-ZY-04-2016 版次：A/0 L Xjs 编制/日期：______________________________ 审核/日期： _____________________________ 批准/日期： _____________________________ 重庆怡快电梯有限公司CHONGQING YIKUAI ELEVATOR COMPANY LED
电梯检验作业指导书 1. 适用范围 本细则适用于在用电力驱动的曳引式电梯（防爆电梯、消防员电梯、杂物电梯除外）的安装、改造、重大维修施工检验。 2. 检验依据 《电梯制造与安装安全规范》GB7588-2003 《电梯监督检验和定期检验规则一曳引与强制驱动电梯》TSG T7001-2009 3检验性质 电梯施工检验是电梯生产单位对执行相关法规标准规定、落实安全责任，开展为保 证和自主确认电梯安全的相关工作质量情况的自行检验。电梯生产单位的检验记录或者 报告中的结论，是对设备安全状况的综合判定。 4. 检验基本规定 施工单位应当按照设计文件和标准的要求，对电梯机房（或者机器设备间）、井道、底坑等涉及电梯施工的土建工程进行检查，对电梯制造质量（包括零部件和安全保护装臵等）进行确认，并且做好记录，符合要求后方可以进行电梯施工。 施工单位应当按照相关安全技术规范和标准的要求，保证施工质量，真实、准确地 填写施工检验记录和检验报告书，对施工或者日常维护保养质量以及提供的相关文件、资料的真实性及其与实物的一致性负责。 实施施工检验，应当遵守以下规定： （一）对于电梯安装过程，按照本细则第9条规定的检验内容、要求和方法，对项目进行检验； （二）对于电梯改造和重大维修过程，按照本细则第9条规定的检验内容、要求和方法，对改造和重大维修涉及的相关项目及其内容进行检验，其他项目按照定期检验要求进行检验。 5. 整机检验条件 对电梯整机进行检验时，检验现场应当具备以下检验条件： （一）机房或者机器设备间的空气温度保持在5?40C之间； （二）电网输入正常，电压波动在额定电压值土7%的范围内； （三）环境空气中没有腐蚀性和易燃性气体及导电尘埃；
杂物电梯检验作业指导 文件编号: HFDT-ZY-02-2016-011 编制: 冀晶晶 审核: 王维宏 批准: 石军伟 河北合丰电梯安装工程有限公司 一、目得 为了加强对杂物电梯安装、维修、日常维护保养、使用与检验工作得管理,规范杂物电梯安装重大维修监督检验与定期检验行为及测试方法,提高检验工作质量,促进杂物电梯运行安全保障工作得有效落实,特制定本细则。 二、适用范围 本检验细则适用于电力驱动得曳引式或者强制式杂物电梯与液压杂物电梯(防爆杂物电梯除外)得安装、重大维修监督检验与定期检验。 三、检验依据 3、1《电梯安装验收规范》(GB/T10060─2011) 3、2《电梯监督检验与定期检验规则—杂物电梯》(TSG T7006-2012) 四、检验基本规定 施工单位应当按照设计文件与标准得要求,对杂物电梯机房、井道、底坑等涉及杂物电梯施工得土建工程进行检查,对杂物电梯制造质量(包括零部件与安全保护装置等)进行确认,并且做好记录,符合要求后方可以进行杂物电梯施工。 施工单位或维护保养单位应当按照相关安全技术规范与标准得要求,保证施工质量,真实、准确地填写施工检验记录与检验报告书,对施工或者日常维护保养质量以及提供得相关文件、资料得真实性及其与实物得一致性负责。
五、实施现场检验时应具备下列检验条件: 5、1.机房温度、电压符合杂物电梯设计文件得规定; 5、2.环境空气中没有腐蚀性与易燃性气体及导电尘埃; 5、3.检验现场(主要指机房、井道、轿顶、底坑)清洁,没有与杂物电梯工作无关得物品与设备,相关现场(例如层站门口)放置表明正在进行检验得警示牌; 5、4.对井道进行了必要得封闭。 六、检验仪器要求 七、检验项目、内容要求与方法 1 技术资料 1、1 制造资料 检验内容与要求: 制造单位提供了以下用中文描述得出厂随机文件: (1)制造许可证明文件,其范围能够覆盖所提供杂物电梯得相应参数; (2)杂物电梯整机型式试验合格证书或者报告书,其内容能够覆盖所提供杂物电梯得相应参数; (3)产品质量证明文件,注有制造许可证明文件编号、该杂物电梯得产品出厂编号、主要技术参数,以及门锁装置、限速器(如果有)、安全钳(如果有)、破裂阀/节流阀(如果有)、含有电子元件得安全电路(如果有)、驱动主机、控制柜等安全保护
电梯系统运行管理作业指导书 1.目的 规范和指引电梯设备维护标准及维护作业要求，为监督供方维护电梯设备工作提供依据，确保电梯设备完好、安全、运行正常。 2.适用范围 适用于电梯设备维护业务外包监督管理。 3.责任归属 3.1项目经理（即服务中心/管理处负责人）监督本项目电梯设备运行管理工作。 3.2工程主管（即设备管理负责人）负责监督电梯设备外包工作及电梯设备管理责任人的管理工作。 3.3维修技工（具体的设备责任人）定期对电梯外包单位进行监督、评估。 4.方法与过程控制 4.1 电梯设备维护标准 4.1.1 轿厢设备维护标准 4.1.1.1轿厢内张贴电梯有效年检合格证、安全乘梯须知。 4.1.1.2轿厢内照明良好，轿厢通风风机无异常噪音，按钮面板整洁，字迹清晰。 4.1.1.3紧急对讲话筒有使用提示标识，摘挂便利、通话声音清晰。监控探头确保画面能分辨乘客面部。 4.1.1.4轿厢平层误差在正负10mm以内。 4.1.1.5电梯运行、增速、减速平稳。从启动到平层皆无异常震动、冲击及异常声响。行驶过程中轿厢无明显晃动，箱门无晃动而产生的撞击声，电梯门开启闭合灵活，无卡、擦声音。 4.1.2 电梯机房设备维护标准 4.1.2.1机房内配置盘车专用工具一套。 4.1.2.2控制柜内的排风扇运行正常，柜内温升符合要求，线路整洁，电器表面无积尘现象；主回路接触器无打火碳化迹象。接地电阻小于4欧、动力线绝缘电阻大于0.5兆欧、控制线绝缘电阻大于0.25兆欧。各种开关、按钮、蜂鸣器、电铃、对讲、指示灯、照明工作正常，无缺损，接线端子压接牢固，导线编号清楚无误。 4.1.2.3曳引机电动机连接紧固，无晃动，无异常运行声音，电动机轴承温度应不高于80℃。 4.1.2.4减速器螺栓无松动、无锈蚀，运行时无不均匀的噪声或撞击声，减速器内润滑油清洁，无渗漏，油面在标准范围内。减速器的机件和轴承的温度应不高于75度，油温不高于85度。 4.1.2.5减速箱箱盖、窥视孔盖和轴承盖应与箱体连接紧密无漏油。蜗杆轴伸出端橡胶材料机油密封，润滑性渗油小于每滴/3—5分钟。 4.1.2.6制动系统工作可靠，无不正常的撞击声。曳引机转动时闸瓦制动带与制动轮之间无相磨擦现象。闸瓦与制动轮间隙小于0.7毫米，制动器线圈温升不超过该电梯使用
前言 令狐文艳 2009年10月，国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)向中国特种设备检测研究院(以下简称中国特检院)下达了本规则的起草任务书。2010年3月，中国特检院组织有关专家成立了起草组并在苏州召开首次编制工作会议。2010年3～6月，起草组召开了多次编制修订工作会议，提出修改意见，形成征求意见稿。2010年11月，国家质检总局以质检特函[2010]84号文征求基层、有关部门、单位和专家及公民的意见。2011年3月，根据征求到的意见和审议反馈的意见，起草组在南京召开会议对规则进行了修改并形成报批稿。2012年3月23日，由国家质检总局批准颁布。 本规则的编制工作，遵循了在满足国家法律、法规要求的前提下，兼顾我国杂物电梯相关工作现状的原则。本规则明确规定了曳引式、强制式杂物电梯和液压杂物电梯安装、改造、重大维修监督检验和定期检验的目的、性质、依据、适用范围、检验条件、检验周期、程序与要求、内容和方法，以及检验结论的合格判定条件，规定了杂物电梯设计、制造、安装、改造、维修、日常维护保养和使用单位以及从事杂物电梯监督检验和定期检验检测机构的职责要求，以指导和规范杂物电梯安装、改造、重大维修监督检验和定期检验行为，提高检验工作质量，促进杂物电梯运行安全保障工作的有效落实。 本规则主要起草单位和人员如下： 国家质检总局特种设备局何毅夏勇 江苏省特种设备安全监督检验研究院苏州分院李宁陈驰李杰锋 南京市特种设备安全监督检验研究院冯月贵 深圳市特种设备安全检验研究院潘海宁 安徽省特种设备检测院王旭
北京希望电梯有限责任公司刘萍 沈阳亿成电梯有限公司陶世全 西子奥的斯电梯有限公司温爱民 目录 电梯监督检验和定期检验规则——杂物电梯(1) 附件A杂物电梯监督检验和定期检验内容、要求与方法(6)附件B杂物电梯监督检验报告(格式)(20) 附件C杂物电梯定期检验报告(格式)(27) 附件D特种设备检验意见通知书(格式)(32)
内部编号：AN-QP-HT805 版本/ 修改状态：01 / 00 In A Group Or Social Organization, It Is Necessary T o Abide By The Rules Or Rules Of Action And Require Its Members To Abide By Them. Different Industries Have Their Own Specific Rules Of Action, So As To Achieve The Expected Goals According T o The Plan And Requirements. 编辑：__________________ 审核：__________________ 单位：__________________ 电梯困人操作作业指导书通用范本
电梯困人操作作业指导书通用范本 使用指引：本管理制度文件可用于团体或社会组织中，需共同遵守的办事规程或行动准则并要求其成员共同遵守，不同的行业不同的部门不同的岗位都有其具体的做事规则，目的是使各项工作按计划按要求达到预计目标。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1.目的 保证电梯故障困人操作过程的安全。 2.适用范围 适用于XX总部物业服务处。 3.方法和过程控制 ３.1当电梯发生困人时，中心值班人员应及时通过电梯对讲与被困人员沟通，告诉对方我们正在实施援救；同时通知电梯技术人员实施救援。 ３.2电梯技术人员接到通知后迅速到中心领取电梯钥匙，然后到三楼用厅门机械匙打开厅门，打开井道照明开关，弄清电梯轿厢的位
TSG特种设备安全技术规范 TSG T7017-2004 电梯曳引机型式试验细则Rule for Type Tests of Lift Traction Machines 中华人民共和国国家质量监督检验检疫总局颁布 2004年月日
目录 电梯曳引机型式试验细则 (1) 附件1 电梯曳引机型式试验所需技术文件和资料 (3) 附件2 电梯曳引机型式试验方法 (5) 附件3 特种设备型式试验报告（电梯曳引机型式试验报告格式） (10) 附件 4 电梯曳引机产品配置表 (14)
电梯曳引机型式试验细则 第一条为了规范电梯曳引机的型式试验，统一电梯曳引机型式试验的项目、内容、要求、方法与型式试验报告书格式，根据《特种设备安全监察条例》和《电梯型式试验规则》，制定本细则。 第二条本细则适用于曳引驱动电梯的驱动主机，可用于有齿传动或无齿传动、交流或直流以及永磁同步电机驱动的曳引机的型式试验。本细则不适用于杂物电梯驱动主机的型式试验。 第三条开展电梯曳引机型式试验的技术机构（以下简称型式试验机构），以及上述电梯的设计与制造等相关单位，必须遵守本细则的规定。 第四条本细则的技术指标和要求主要引用了《电梯制造与安装安全规范》等国家有关标准的规定。如上述相关标准被修订，应以最新标准为准。 第五条同一型号系列的曳引机，按最大适用电机额定功率试验后即可向下覆盖，申请方在申请时应列明所有被覆盖的参数规格。所谓同一型号系列是指：曳引机的整体结构型式相同，减速箱的型式和中心距相同，电动机及制动器结构和型式相同。 如果申请方没有指明曳引悬挂比，所有参数按1:1曳引悬挂方式试验并出具报告。在具体使用时如果变为2:1悬挂，则电梯额定速度和额定载荷分别为1:1悬挂时的二分之一和两倍。 第六条型式试验之前，型式试验申请单位应当向型式试验机构提供《电梯曳引机型式试验所需技术文件和资料》（附件1）中规定的技术文件和资料。 第七条型式试验申请单位应当为型式试验机构提供装配调试完毕、能够正常运行的曳引机及其随机附件一套（含运行所需的润滑油）作为型式试验样品，并且应当已经通过型式试验申请单位的自检。对变频器有特殊要求的变频驱动曳引机以及其运行要依靠专用控制器控制的曳引机，申请方根据需要还应提供配套的变频器和控制器（一套）。 第八条电梯曳引机进行型式试验的前提，实施型式试验的条件、地点、程序与合格判定规则，以及型式试验机构应当履行的职责，必须按照《电梯型式试验规则》执行。 第九条型式试验机构进行电梯曳引机型式试验的内容、要求与方法，必须按照本细则的《电梯曳引机型式试验方法》（附件2）中的规定执行。特殊情况应当按照《电
杂物电梯检验规程 （文件编号：） 版次：A0 编制：年月日审核：年月日批准：年月日 年月日发布 年月日实施 发布 杂物电梯检验规程 说明：本检验规程主要引用标准《电梯安装验收规范GB/T10060-2011》《杂物电梯》（TSG
T7006-2012）。 1. 范围 本标准适用于额定载重量不大于500kg，额定速度不大于1.0m/s，在层站地板水平面或高于层站地板水平面装载的电梯。 2. 引用标准 TSG T7006-2012《杂物电梯》 GB25194-2010《杂物电梯制造与安装安全规范》 TSG T7006-2012《杂物电梯监督检验规程》 验收规范 2.机房或机罩 2.1当机房（罩）的位置距井道较远时，在任何时候都应保证有一个安全方便的通道。通道应畅通，高度不小于1.8m，且应有永久性照明装置。如设置爬梯应保证安全可靠。 检验方法：外观检查，必要时测量 2.2 机房（罩）应通风良好，门窗应防风雨。机房（罩）门应不小于0.6 X 0.6m,且应 有锁，并标有“机房重地、闲人免进”字样；机房（罩）应配备消防设施、固定照明装置和电源插座。 检验方法：外观检查，通电试验，必要时测量。 2.3 下列位置必须提供不小于0.9m的净空距离： a. 控制柜（屏）的正前面； b. 如果在控制柜（屏）的背面或侧面进行检修时，控制柜（屏）是带电的，则在相应侧面。 如果在控制柜（屏）的背面或侧面进行检修时，控制柜（屏）是不带电的，则在相应侧面应提供不小于0.5m的净空距离。 检验方法：外观检查，必要时测量 2.4 " 每台杂物电梯应配备供电系统断相、错相保护装置，该装置应可靠有效. 检验方法：切断主电源开关，在电源输入端，人为断开一相电源或将电源相序调换，接通主电源开关，此时电梯应不能正常启动。 2.5 控制柜内电气兀件标志和导线端子编号或接插件编号应清晰，并与技术资料相符。电气元件工作无异常。 检验方法：对照图纸，外观检查 2.6 在机房（罩）中，每台杂物电梯应单独装设主电源开关，并有易于识别且与驱动主机和控制柜相对应的标志。该开关操作机构应能从机房（罩）入口处方便、迅速地接近。该开关不应切断下列供电电路： a. 机房（罩）的照明及电源插座； b. 轿顶及井道底部的照明。 检验方法：断开主电源开关，检查照明、插座电源是否被切断。同时检查开关设置 和标识是否符合规定，是否满足电梯使用要求 2.7驱动主机 2.7.1 曳引机工作无异常，油量适当。曳引轮应有符合标准要求的颜色标志。同一机房设 多台杂物电梯时，各台曳引机应有区分标志。 检验方法：检查油标及曳引机标志。依据运行状态确定（判断）曳引机工作状况。
1. 目的 维持电梯的良好性能，保证电梯正常运行 2. 范围 适用于有电梯的管理处。 3. 定义 无 4. 职责 5. 方法及过程控制 5.1清洁保养 5.1.1电梯设备责任人每天巡检机房环境温度（机房温度不能超过40°C ）、电机运行情况、厅门地坎、扶梯踏板、扶手和轿厢、轿厢门光控感应器、轿厢内招援对讲、轿厢通风、摄像监控镜头动作情况，发现异常及时处理。 5.1.2电梯设备责任人每周清洁电梯轿顶、底坑和机房各一次，做到无积尘、无油 污。 5.2检查工作 5.2.1每周检杳轿厢门光控感应器、安全触板开关是否灵活，听接触器衔铁动作时声音是否异常、变频器（或大功率模块）里冷去卩风机工作是否正常。 5.2.2每半个月对各安全装置进行清洁检查、调整；重点检查厅、轿门门锁电气和 机械部分、轿厢门刀与厅门踏板距离是否在5-10mm之间。 5.2.3每月检查电磁制动器的间隙、制动器铁芯是否灵活、选层器、限速器接线端、接线和各有关控制点情况及导轨油杯里的油质，检杳对重装置和补偿链；液压式缓冲器缓冲越层标准为150-400mm弹簧缓冲器缓冲越层标准为200-350mm
需更换。 525每季检查并紧固轿顶锥套头、锁钉，清洁安全钳嘴的杂物、检查安全钳楔块距导轨的间隙是否在2-3mm之间。 5.2.6检查各钢丝绳张力是否平衡、平层标识是否完好，或有无破损现象。 527每年12月份对导轨夹块螺丝进行检查紧固，检查各缆绳及补偿链条损蚀情况，检查扶梯各踏板固定螺丝、主链条、齿轮螺丝的松紧程度，并紧固或更换。 528每年12月份检查各机械安全装置、电气设备（包括外壳接地等）绝缘情况，检查控制柜所有接触器、继电器的触头。 529日常检查时应依据以下标准： 529.1层门地坎与轿门地坎的高度差为0—5MM 529.2制动器间隙不超过0.7MM，制动时接触面积应达到80% 5.2.9.3减速箱油温不超过85度，轴承稳升不得超过60度 5.2.9.4钢丝绳出现断股或磨损超过10%寸应予以报废 5.2.9.5控制柜内接触器、继电器触头如有灼迹、拉毛等现象要更换或修复 5.2.9.6电梯动力回路绝缘电阻不小于0.5兆欧 5.2.9.7两主导轨垂直度偏差不超过2MM 5.3加油工作 5.3.1每月检查各活动部件润滑情况。 5.3.2每月检查选层器钢带及限速器润滑情况。 5.3.3每季检查曳引机、底坑缓冲器油位及油质情况。 5.3.4每年十二月份检查各活动部件进行换油润滑情况。 5.4做好对电梯服务供方保养维护工作的监督、检查、管理工作，确保电梯得到及时合理的检修保养。参见《电梯维保监控管理作业指导书》。 5.6每天巡视客梯、扶梯的运行情况，如有异常需立刻停止使用并查出原因。 5.7每天巡视检查扶梯各层踏板是否有断齿现象，如有须马上停梯并汇报工程部负责人处理。 5.8发生故障时，须立刻汇报工程部负责人，在能力范围内无法解决的，必须汇报管理处经理处理，并保护好现场。
. 杂物电梯技术文件及资料 2016年05月12日
一、概述 1.试验申请单位名称: 2.试验申请单位地址: 3.制造单位名称: 4.制造单位地址: 5.杂物电梯安装地址：公司厂房内 6. 杂物电梯类别：曳引式杂物电梯 7. 型号： TWJ300/0.4-ASW 8.额定载重量：Q=300㎏ 9.额定速度：0.4m/s 10. 行程: 3.2m 11. 层站： 2层2站 12. 轿厢质量：P＝270㎏ 13. 对重质量：W＝405㎏ 14. 调速方式：交流单速 15. 控制方式：手动按钮 16. 控制装置：微机 17. 产品合格证附件1 18. 《特种设备安装改造维修告知书》附件2 19. 制造许可申请书附件3
1 二、机房、井道布置图、部件结构布置说明及图示 1.机房位置和尺寸：上机房尺寸附件4 2.检修门的布置和尺寸附件5 3.井道平面布置图和井道立面图附件6 4.井道顶层空间计算示意图附件7 5.底坑空间计算示意图附件8 6.驱动主机布置位置与安装方法。附件9 7.悬挂系统的布置附件10 8.控制柜的安装位置附件9 9.限速器的安装位置附件9 三.机房、井道结构的受力要求 1.该电梯为人员不可进入的机房，并且驱动主机的支架两端支 点在井道架上，其所有载荷均有支架承载，对机房地板不产 生受力，只承受控制柜的载荷，其在井道架的设计上满足了 要求，故忽略不计。 2.底坑地面受力计算： 1）轿厢缓冲器下： 4gn(P＋Q)＝4×9.8(270＋300)＝22344(N) 2）对重缓冲器下： 4gn（W＋Q×0.45)＝4×9.8(420＋135)＝21756(N)
电梯管理作业指导书1. 目的 确保电梯技术性能处于良好状态，及时消除安全隐患保证设备安全运行。更好的为业主服务。 2. 适用范围 适用于管理处在管小区所有电梯的运行管理。 3. 工作职责 3.1电梯管理员（或机电值班工）负责电梯运行情况巡查和故障报修。 3.2中心控制室、保安当班人员负责监视电梯运行情况。 3.3工程部主管负责电梯的综合管理以及对上述工作的检查监督。 3.4管理处经理对上述工作进行检查考核。 4. 程序 4.1 管理人员 4.1.1 电梯管理员 电梯管理员应每日对电梯运行的基本状况进行巡视，并认真填写巡视记录，每周对电梯运行状况进行一次全面检查，发现问题及时处理或联络电梯维保单位进行处理并及时跟进维修结果，督促并检查电梯公司按照维保计划实施维修保养并对维修保养的质量进行监督。执行维保单据和维保资料的签字确认。 4.1.2每月月底召开维保会议，总结本月内电梯故障情况及电梯运行现状，根据以上资料，提出合理化建议有针对性的开展维保工作。并与每月做出维保质量评估提交项目。为项目主管做好合同续签，费用结算的前期工作。 每年应协助项目经理进行不低于2次的电梯应急演练，并做好书面记录备档，已备电梯年检时政府检查时使用。 最晚于电梯年检前一个月向上级政府主管机关提出报验审请，做好报验工作，配合督促电梯公司做好电梯自检、并签字确认其自检记录，做好各种年检资料的整理。 4.1.2 中心控制室 实施电梯24小时运行监控。通过闭路电视观察轿厢内状况，如发现乘客吸烟、打斗或损坏电梯部件用内线电话制止，并录像。如果发生电梯故障困人，先了解电并及时通知维修工或总值班。马上通知电梯公司，设法安慰被困人员外， 梯内乘客数量和身体状况，如有必要及时拨打救援电话。 4.1.3 工程部主管 负责指导和监督电梯的综合管理，包括电梯技术资料、档案收集、保管。同时对电梯维修工、电梯公司的员工进行工作指导和监督。 4.1.4 项目经理 对以上工作进行周检和月检、。审核电梯检修、保养质量记录，审定维修、保养合同的履行情况，续签维修、保养合同。 4.2 电梯使用管理 4.2.1装修期间，实施在轿厢装饰面板及控制按钮板上另加木质胶合板保护层的办法。装修期间临时设置电梯专职司机。协调货物运输，保护电梯成品不被破坏。 4.2.2 电梯日常运行不设司机，由乘客自行操作，实行24小时运行制度。 4.2.3 客梯承载小区业主（用户）为主；消防电梯装修期间承载上、下货货物为主，并作为消防备勤。 4.3电梯安全运行
附件V 电梯驱动主机型式试验细则 V1 型式试验基本规定 V1.1 适用范围 本细则适用于曳引驱动式和强制驱动式电梯驱动主机, 可用于有齿轮传动或无齿轮传动、交流或直流以及异步或同步电动机驱动的电梯主机的型式试验。本细则不适用于杂物电梯驱动主机。 V1.2 样品规定 型式试验申请单位应当向型式试验机构提供装配调试完毕、能够正常运行的电梯驱动主机及其随机附件一套(含运行所需的润滑油、盘车装置、松闸扳手、防护装置)作为型式试验样品, 而且已经经过型式试验申请单位的自检。对变频器有特殊要求的变频驱动电梯驱动主机以及其运行要依靠专用控制器控制的电梯驱动主机, 申请单位根据需要还应提供配套的变频器和控制器。 V1.3 型式试验所需技术文件和资料 型式试验之前, 型式试验申请单位需向型式试验机构提交下述型式试验技术文件资料: V1.3.1 产品基本信息 (1) 试验申请单位(证书和报告持有者)的名称和地址; (2) 电梯驱动主机制造单位的名称、地址; (3) 电梯驱动主机产品的名称和型号。 V1.3.2 主要结构参数 (1) 驱动主机: 整体结构型式、适用工作环境、适用的防爆型式、防爆等级、电梯驱动主机额定速度、额定输出转矩、输出轮轴许用径向载荷、所允许的安装方式和
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 位置、整机效率技术指标值; (2) 驱动电机: 制造单位名称、型号、结构型式、额定功率、额定转速、额定电压、额定频率、额定电流、绝缘等级、外壳防护等级、电机工作制、启(制)动次数、过载保护方式; (3) 减速装置(如有): 结构型式、减速比、减速级数、中心(锥)距、轴交角、减速装置润滑油的规格、容量; (4) 制动器: 制造单位名称、型号、电磁线圈供电方式(交流或直流)和额定电压、制动器数量和结构型式、制动轮(盘)直径、绝缘等级、作用部位、制动响应时间技术指标; (5) 曳引轮: 绳槽数量、绳槽类型、槽面热处理要求、悬挂绳直径、曳引轮节径、绕绳方式(单绕或复绕)、输出轴中心线高度; (6) 卷筒: 节径、螺旋槽数量、悬挂绳直径; (7) 链轮: 节径、悬挂链数量、悬挂链直径。 V1.3.3 计算资料 (1) 手动盘车力计算; (2) 输出轮轴受力(强度、刚度)计算; (3) 制动器制动能力计算; (4) 额定输出转矩计算。 V1.3.4 相关技术文件 (1) 整机结构和安装简图、装配图;
广州亨通技术服务有限公司邓小姐
杂物电梯检验规程及验收规范 1.为了加强对杂物电梯安装、维修、日常维护保养、使用和检验工作的监督管理，规范杂物电梯安装、重大维修施工检验自检和定期检验自检行为，提高检验工作质量，促进曳杂物电梯运行安全保障工作的有效落实，根据《中华人民共和国特种设备安全法》、《特种设备安全监察条例》、《电梯监督检验和定期检验规则-杂物电梯》（TSGT7006-2012，含第1和2号修改单）制定本规范。 2.本规则适用于电力驱动的曳引式或者强制式杂物电梯和液压杂物电梯（防爆杂物电梯除外）的安装、重大维修施工检验自检和定期检验自检。 3.本规范的技术指标和要求主要引用了《杂物电梯制造与安装安全规范》（GB 5194-2010）等有关标准的规定。如这些标准被修订且本规范未能及时修订，可以参照最新标准。 4.应当按照设计文件和标准的要求，对杂物电梯机房、井道、底坑等涉及电梯施工的土建工程进行检查，对杂物电梯制造质量（包括零部件和安全保护装置等）进行确认，并且真实、准确地填写做好记录，符合要求后方可进行电梯施工。 5.对电梯整机进行检验时，检验现场应当具备以下检验条件： (一)机房温度、电压符合杂物电梯设计文件的规定； (二)环境空气中没有腐蚀性和易燃性气体及导电尘埃； (三)检验现场（主要指机房或者机器设备间、井道、轿顶、底坑）清洁，没有与电梯工作无关的物品和设备，相关现场（例如层站门口）放置表明正在进行检验的警示牌； (四)对井道进行了必要的封闭。 特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门规定的，检验现场的温度、湿度、电压、环境空气条件等应当符合电梯设计文件的规定。对于不具备现场检验条件的电梯，或者继续检验可能造成危险，检验人员可以中止 检验 6.检验检测仪器设备、计量器具和工具，属于法定计量检定范畴的，必须经过计量检定合格，并且在有效期内方可以用于电梯检验。 7. 公司自检检验人员必须为公司任命的检验人员。 8. 在检查资料和现场检验过程中，检验人员应当将检验情况如实记录在原始记录上（包括已检查资料的名称及编号），不得漏检、漏记。可以使用统一规定的简单标记，表明“合格”、“不合格”、“无此项”等；要求测试数据的项目必须填写实测数据；未要求测试数据但有需要说明情况的项目，应当用简单的文字予以说明，例如“×层门锁失效”；遇特殊情况，可以填写“因……
电梯管理作业指导书 1 目的 规范电梯处于良好运行状态，防止事故发生。 2 范围 适用于各项目部电梯管理。 3 职责： 3.1 工程技术部经理是电梯安全的具体负责人，负责电梯的年检工作，设备工程师负责各项维护和保养工作的技术指导； 3.2 维修主管负责电梯的维护和保养工作的协调。 4 方法和过程控制 4.1 机房盘车 4.1.1 在使用松闸扳手松开抱闸之前，必须先切断电梯电源开关。 4.1.2 确定电梯升降方向，并由两人以上配合操作。 4.2 轿顶检修 4.2.1 切断轿顶红色急停开关，把快慢车运行转换开关拨至慢车位置。 4.2.2 检修完毕退出厅门前，须把快慢车转换开关恢复至快车位置，并把急停开关复位。 4.2.3 当打开楼层厅进入电梯轿厢内或轿箱顶维修前须确认电梯停留位置。 4.3 坑底维修 4.3.1 打开底层厅门，打开坑底照明灯，把红色急停开关按到“停”
的位置。 4.3.2 检修完毕退出坑底前，把红色急停开关复位，关照明灯，关厅门。 4.4 清洁保养 4.4.1 电梯技术人员每周清洁机房、每月两次清洁厅门地坎。 4.4.2 电梯技术人员每月清洁各电梯轿顶及底坑各一次，做到无积尘。 4.5 巡视检查 4.5.1 每天检查控制柜和电机温度是否过高，空调器的制冷情况，电梯运行声音是否正常。 4.5.2 每月一次检查并收紧各接线端，检查安全装置。 4.5.3 每半个月对各安全装置进行清洁检查、调整。 4.5.4 每月检查选层器、限速器接线端接线和各有关控制点情况。 4.5.5 每月测试各装置安全回路的电器操作。 4.5.6 每季检查导靴、抱闸闸皮磨损情况，磨损严重的需更换。4.5.7 检查各钢丝绳张力是否平衡，或有无破损现象。 4.5.8 每年对导轨夹块螺丝进行检查加固，检查各缆绳及补偿链条损蚀情况。 4.5.9 每年12月份检查各机械安全装置、电气设备（包括外壳接地等）绝缘情况。 4.6 加油工作 4.6.1 每月检查各活动部件润滑情况，并作补油。
电梯安装作业指导书 1.安装过程安全注意事项： 1.1必须牢记“安全第一”的生产观念，从思想上保持警惕。 1.2进入施工现场，必须头戴安全帽，工作时穿上合适的工作服和安全鞋，不可戴手镯、戒指等其它装饰品，严禁在工作时玩耍、打逗、饮酒。 1.3在井道脚手架上工作，上、下爬行时要注意站稳抓实，每层脚手架中间须搭一根钢管铺两层脚手片，除非已提供某些防护措施，当工作高度超过2 米而有坠落危险时，必须戴上安全带，并紧系在牢固的物体上。当拆除脚手架时，必须把附在木板上的钉子除去或弄弯。 1.4在每个井道顶部挂两根生命线，用足够强度的支架固定。 1.5在厅门未安装前，必须在预留洞处设置防护栏，其高度不低于1 米，并且 张贴醒目的危险标记。防护栏底部用约150mn t勺踢脚板固定。 1.6应避免在井道内的不同楼层进行两项或多项工作。 1.7工作区域及周围地区必须保持清洁，任何时间均应防止绊倒，或其他损伤，保持安全的环境。在留有预留孔的机房内，须用木板固定或重物覆盖预留孔，以防物体坠入井道。机房内承重吊钩须有用户单位出具的承重载荷保证书。 1.8井道内要有足够的照明，严禁使用明火或者220V 电源作照明，必须使用 36V以下的电源作照明。 1.9当使用易燃、易爆及有害液体时，必须要有足够的空气流通，并有保护措施和设置消防器材。在现场严禁吸烟和引入火种。如在密封场所，又无通风设施，则必须戴上许可的口罩，防止溶液接触到皮肤。切勿将氧气、氯气等和这些溶液混合，以免发生爆炸。
1.10在使用电动工具时，必须保证有可靠而有效的接地，并配有漏电保护器，电动工具不得在潮湿或水中使用，切不可将电动工具当作其它用途使用。 1.11气割设备应放置妥善地方，并有《禁止吸烟》标志、消防措施和灭火工具。氧气瓶和乙炔瓶存放距离不得小于7米，且远离火源至少10 米。 1.12当进行电焊或气割工作时，应提前与业主防火部门取得联系，申请动火证，操作者必须持有操作证方可动火，动火必须有监护人并配备灭火器。 1.13当放在棕绳、钢丝绳、电缆时，人不可钻其中间。 1.14严禁在电缆、电线、导轨、补偿链上爬行或滑下。 1.15在轿顶工作时须格外小心，要注意周围情况，以防电梯突然起动时发生坠落事故。 1.16未经质检部门验收合格的电梯，无关人员不得随意启动电梯。 1.17每天工作结束时，检查是否有工具、无用的物品还没有拾起，看看安排的工作是否完成。 1.18每个工地上必须备有急救药箱。 2.制定工作计划及程序 2.1安装工艺流程：见电梯安装工艺流程图 2.2工作计划 2.2.1每个安装班组须制定相应的工作计划与工作进度。 2.2.2工作完成的每一度须做必要的尺寸和数据记录，以便核实，检查。（隐蔽工程必须做记录） 2.2.3每一道工序完成时，应进行自检或经检验员检验，如不合格，不能进行下道工序，且要及时返工，确保安装质量。 3.电梯安装前的准备工作
事务文书：________ 电梯管理作业指导书 单位：______________________ 部门：______________________ 日期：______年_____月_____日 第1 页共12 页
电梯管理作业指导书 服务中心配备电梯管理人员，落实每台电梯的责任人；配置必备的专业救助工具及24小时不间断的通讯设备。 在电梯轿厢内、外张贴宣传品和标明注意事项等方式，宣传电梯安全使用和应对紧急情况的常识。 在电梯维保合同到期前，从公司合格供方名录中选择电梯保养公司，签订电梯维修保养合同，（或按集团、公司的规定执行）在合同中须明确电梯维修保养单位为电梯应急处置责任方。 由电梯维修保养单位编制电梯设备保养计划，交项目维修组保存；按委托保养合同约定（或依据当地规定执行）定期对每台电梯保养。 电梯保养单位按计划对电梯进行保养，并做好相关记录；维修主管（电梯管理员）对保养情况验收并在电梯保养记录上签字确认。为了避免影响业主使用，每次电梯保养时间需选在凌晨0点到5点进行。 每年每台电梯、电梯限速器通过技术质量监督机构年检，取得合格检测报告并存档。（或依据当地规定执行） 电梯管理员每周一次对电梯的主要部位巡视一次，把检查情况记录在巡视记录簿上。巡视时，电梯管理人员对电梯的运行、乘感、平层度、照明、层楼显示及内外选层等项目进行检查，并做相应记录。发现异常情况及时报修。 外来人员进入电梯机房，必须经过服务中心经理同意，由电梯管理人员陪同方可入内，并作登记。 电梯发生故障，电梯保养单位接到报修，电梯修理工必须在合同约定时间内（或依据当地规定执行）赶至现场进行修理，并做记录；中、 第 2 页共 12 页
防爆电梯安装验收检验及定期检验作业指导书 第一条为了规范防爆电梯的安装验收检验和定期检验，统一防爆电梯检验的项目、内容、要求、方法与安装监督检验及定期检验报告书格式，根据《特种设备安全监察条例》(国务院第373号令)，制定本细则。 第二条本细则所称安装验收检验是指防爆电梯在安装（包括异地重装，下同）、改造、重大维修过程中，由国家质量监督检验检疫总局（以下简称国家质检总局）核准的本所，根据国家相关检验规程及本细则的规定对其进行的强制性检验；本细则所称定期检验是本所根据国家相关检验规程及本细则的规定，对在用防爆电梯定期进行的强制性检验。 第三条从事防爆电梯的安装验收检验和定期检验时，应当遵守本细则规定的检验内容、要求和方法。如果采用与本细则不一致的检验方法，必须经过本所检验技术委员会审议通过，经本所批准同意，方可公布实施。 本细则适用于曳引驱动式、强制驱动式或液压式的防爆客梯和防爆货梯。 第四条本细则的技术指标和要求主要引用了以下标准： GB 3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求 GB 3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d” GB 3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i” GB 3836.14-2000 爆炸性气体环境用电气设备第14部分：危险场所分类 GB 3836.15-2000 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）JB/T 8313-1996 金属材料碰撞火花试验导则 中华人民共和国爆炸危险场所电气安全规程(试行) (1987) GB 7588-2003 电梯制造与安装安全规范（eqv EN 81-1：1998） GB/T 10058-1997 电梯技术条件 GB/T 10059-1997 电梯试验方法 GB 10060-93 电梯安装验收规范 TSG T7005-2004 防爆电梯型式试验细则（试行） 《电梯监督检验规程》国质检锅[2002]1号 《液压电梯监督检验规程(试行)》国质检锅[2002]358号
