变压器空载损耗与负载损耗的计算方法及公式
电力变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗（也称铁芯损耗）,而铜损也叫负荷损耗。
1、电力变压器损耗计算公式
(1)有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）
(2)无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）
(3)综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ------（３）
Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ
式中：Ｑ０——空载无功损耗（ｋｖａｒ）
Ｐ０——空载损耗（ｋＷ）
ＰＫ——额定负载损耗（ｋＷ）
ＳＮ——变压器额定容量（ｋＶＡ）
Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比
β ——平均负载系数
ＫＴ——负载波动损耗系数
ＱＫ——额定负载漏磁功率（ｋｖａｒ）
ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）
上式计算时各参数的选择条件：
(1)取ＫＴ＝１.０５；
(2)对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；
(3)变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；
(4)变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；
(5)变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品出厂资料所示。
2、电力变压器损耗的特征
Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；
磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损https://www.doczj.com/doc/162617234.html,/耗ΔＰ=Ｐ０+ＰC
变压器的损耗比=ＰC /Ｐ０
变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。
1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是：
铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时）
配变的空载损耗（铁损），由附表查得，供电时间为变压器的实际运行时间，按以下原则确定：
(1)对连续供电的用户，全月按720小时计算。
(2)由于电网原因间断供电或限电拉路，按变电站向用户实际供电小时数计算，不得以难计算为由，仍按全月运行计算，变压器停电后，自坠熔丝管交供电站的时间，在计算铁损时应予扣除。
(3)变压器低压侧装有积时钟的用户，按积时钟累计的供电时间计算。
2、铜损电量的计算：当负载率为40%及以下时，按全月用电量（以电能表读数）的2%计收，计算公式：铜损电量（千瓦时）=月用电量（千瓦时）×2%
因为铜损与负荷电流（电量）大小有关，当配变的月平均负载率超过40%时，铜损电量应按月用电量的3%计收。负载率为40%时的月用电量，由附表查的。负载率的计算公式为：负载率=抄见电量/S．Ｔ．Cos￠
式中：S——配变的额定容量（千伏安）；T——全月日历时间、取720小时；COS￠——功率因数，取0.80。
电力变压器的变损可分为铜损和铁损。铜损一般在０.５％。铁损一般在5~7％。干式变压器的变损比油侵式要小。合计变损：０.５+６=６.５
计算方https://www.doczj.com/doc/162617234.html,/法：1000KVA ×６.５％=６５KVA
65KVA×24小时×365天＝568400 ＫＷＴ（度）
变压器上的标牌都有具体的数据。
变压器空载损耗
空载损耗指变压器二次侧开路，一次侧加额率与额定电压的正弦波电压时变压器所吸取的功率。一般只注意额定频率与额定电压，有时对分接电压与电压波形、
测量系统的精度、测试仪表与测试设备却不予注意。对损耗的计算值、标准值、实测值、保证值又混淆了。
如将电压加在一次侧，且有分接时，如变压器是恒磁通调压，所加电压应是相应接电源的分接位置的分接电压。如是变磁通调压，因每个分接位置时空载损耗都不相同，必须根据技术条件要求，选取正确的分接位置，施加规定的额定电压，因为在变磁通调压时，一次侧始终加一个电压于各个分接位置。
一般要求施加电压的波形必须为近似正弦波形。所以，一是用谐波分析仪测电压波形中所含谐波分量，二是用简便办法，用平均值电压表，但刻度为有效值的电压表测电压，并与有效值电压表读数对比，二者差别大于3% 时，说明电压波形不是正弦波，测出的空载损耗，根据新标准要求应是无效了。
变压器损耗计算公式 简介: 负载曲线的平均负载系数越高,为达到损耗电能越小,要选用损耗比越小的变压器;负载曲线的平均负载系数越低,为达到损耗电能越小,要选用损耗比越大的变压器. 将负载曲线的平均负载系数乘以一个大于1的倍数,通常可取1-1.3,作为获得最佳效率的负载系数,然后按βb＝(1/R)1/2计算变压器应具备的损耗比. 关键字:变压器 1、变压器损耗计算公式 (1)有功损耗:ΔP＝P0+KTβ2PK -------(1) (2)无功损耗:ΔQ＝Q0+KTβ2QK -------(2) (3)综合功率损耗:ΔPZ＝ΔP+KQΔQ ----(3) Q0≈I0%SN,QK≈UK%SN 式中:Q0——空载无功损耗(kvar) P0——空载损耗(kW) PK——额定负载损耗(kW) SN——变压器额定容量(kVA) I0%——变压器空载电流百分比. UK%——短路电压百分比 β——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率(kvar) KQ——无功经济当量(kW/kvar) 上式计算时各参数的选择条件: (1)取KT＝1.05; (2)对城市电网和工业企业电网的6kV~10kV降压变压器取系统最小负荷时,其无功当量KQ＝0．1kW/kvar; (3)变压器平均负载系数,对于农用变压器可取β＝20%;对于工业企业,实行三班制,可取β＝75%; (4)变压器运行小时数T＝8760h,最大负载损耗小时数:t＝5500h; (5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%,见产品资料所示. 2、变压器损耗的特征 P0——空载损耗,主要是铁损,包括磁滞损耗和涡流损耗; 磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比. 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比. PC——负载损耗,主要是负载电流通过绕组时在电阻上的损耗,一般称铜损.其大小随负载电流而变化,与负载电流的平方成正比;(并用标准线圈温度换算值来表示). 负载损耗还受变压器温度的影响,同时负载电流引起的漏磁通会在绕组内产生涡流损耗,并在绕组外的金属部分产生杂散损耗. 变压器的全损耗ΔP=P0+PC 变压器的损耗比=PC /P0 变压器的效率=PZ/(PZ+ΔP),以百分比表示;其中PZ为变压器二次侧输出功率. 3、变压器节能技术推广 1) 推广使用低损耗变压器; (1)铁芯损耗的控制
变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表 S13-M型全密封电力变压器主要技术参数
负载损耗：即可变损失。与通过的电流的平方成正比。负载损耗是额定电流下与参考温度下的负载损耗。展开些说，所谓额定电流是指一次侧分接位置必须是主分接，不能是其它分接的额定电流。对参考温度而言，要看变压器的绝缘材料的耐热等级。对油浸式变压器而言，不论是自冷、风冷或强油风冷，都有是A级绝缘材料，其参考温度是根据传统概念加以规定的，都是75℃。 1 变压器损耗大致为两项：铁损和线损。其中铁损主要为变压器铁芯在工作时的磁滞损耗所造成的，其大小与电压相关较大，变压器空载还是带负载对于铁损影响不大； 2 负载电流流过变压器线圈，由于线圈本身的电阻，将有一部分功率损耗在线圈中，这部分损耗为“线损”，电流越大，损耗越大，所以负荷越大，线损也越大； 3 空载时，只有励磁电流流过变压器，所以线损很小； 4 上述“铁损”和“线损”之和就是变压器的大部分损耗，负载时的线损与铁损之和就是变压器的负载损耗，而空载损耗意义也是如此。 相关知识：1）推广使用低损耗变压器 （1）铁芯损耗的控制 变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。 最早用于变压器铁芯的材料是易于磁化和退磁的软熟铁，为了克服磁回路中由周期性磁化所产生的磁阻损失和铁芯由于受交变磁通切割而产生的涡流，变压器铁芯是由铁线束制成，而不是由整块铁构成。 1900年左右，经研究发现在铁中加入少量的硅或铝可大大降低磁路损耗，增大导磁率，且使电阻率增大，涡流损耗降低。经多次改进，用0．35mm厚的硅钢片来代替铁线制作变压器铁芯。 1903来世界各国都在积极研究生产节能材料，变压器的铁芯材料已发展到现在最新的节能材料——非晶态磁性材料如2605S2，非晶合金铁芯变压器便应运而生。使用2605S2制作的变压器，其铁损仅为硅钢变压器的1/5，铁损大幅度降低。 （2）变压器系列的节能效果 上述非晶合金铁芯变压器，具有低噪音、低损耗等特点，其空载损耗仅为常规产品的1/5，且全密封免维护，运行费用极低。 我国S7系列变压器是1980年后推出的变压器，其效率较SJ、SJL、SL、SL1系列的变压器高，其负载损耗也较高。 80年代中期又设计生产出S9系列变压器，其价格较S7系列平均高出20%，空载损耗较S7系列平均降低8%，负载损耗平均降低24%，并且国家已明令在1998年底前淘汰S7、SL7系列，推广应用S9系列。 S11是推广应用的低损耗变压器。S11型变压器卷铁心改变了传统的叠片式铁心结构。硅钢片连续卷制，铁心无接缝，大大减少了磁阻，空载电流减少了60～80，提高了功率因数，降低了电网线损，改善了电网的供电品质。连续卷绕充分利用了硅钢片的取向性，空载损耗降低20～35。运行时的噪音水平降低到30～45dB，保护了环境。 非晶合金铁心的S11系列配电变压器系列的空载损耗较S9系列降低75%左右，但其价格仅比S9系列平均高出30%，其负载损耗与S9系列变压器相等。
变压器空载损耗与负载损耗的计算方法及公式 电力变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗（也称铁芯损耗）,而铜损也叫负荷损耗。 1、电力变压器损耗计算公式 (1)有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１） (2)无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２） (3)综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ------（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β ——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： (1)取ＫＴ＝１.０５； (2)对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；
(3)变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； (4)变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； (5)变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品出厂资料所示。 2、电力变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损https://www.doczj.com/doc/162617234.html,/耗ΔＰ=Ｐ０+ＰC 变压器的损耗比=ＰC /Ｐ０ 变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。 变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。 1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是： 铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时）
变压器损耗 分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗, 1、变压器损耗计算公式 （１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５； （２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取
系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔＰ=Ｐ０+ＰC 变压器的损耗比=ＰC /Ｐ０ 变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。一、变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。铁损与运行时间有关，铜损与负荷大小有关。因此，应分别计算损失电量。
变损和线损的计算 一、变损： 变压器损耗计算公式 （１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中：Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ） Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５；
（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； （３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔＰ=Ｐ０ＰC 变压器的损耗比=ＰC/Ｐ０ 变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
变压器损耗估算315kVA 项目新上S13-315/10/0.4变压器1台。由变压器型号查得下列参数： 表*-*-* 变压器参数表 有功功率损耗： △P= P0+β2P K＝0.48+0.772×3.65＝2.64kW 变压器空载时的无功功率损耗： Q0= I0S N×10-2 =0.3×315×10-2=0.95kVar 变压器额定负载时的无功功率： Q k = U K S N×10-2=4.0×315×10-2=12.6 kVar 变压器总的无功功率： △Q= Q0+β2 Q k =0.95+0.772×12.6=8.42 kVar 变压器综合有功功率损耗： △PZ=△P+K Q△Q =2.64+0.1×8.42=3.48kW 注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。 变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。1台S13-315/10变压器的年电能损耗为：3.48×8760×1＝3.05万kWh 变压器损耗估算100kVA 项目新上S13-100/10/0.4变压器1台。由变压器型号查得下列参数：
有功功率损耗： △P= P0+β2P K＝0.2+0.772×1.5＝1.09kW 变压器空载时的无功功率损耗： Q0= I0S N×10-2 =0.3×100×10-2=0.3kVar 变压器额定负载时的无功功率： Q k = U K S N×10-2=4.0×100×10-2=4.00 kVar 变压器总的无功功率： △Q= Q0+β2 Q k =0.3+0.772×4.00=2.67 kVar 变压器综合有功功率损耗： △PZ=△P+K Q△Q =1.09+0.1×2.67=1.36kW 注：K Q为无功经济当量，取0.1；β为负载系数，取0.77。 变压器年工作日为365天，每天24小时，则变压器全年投入运行小时数T=8760h。1台S13-100/10变压器的年电能损耗为：1.36×8760×1＝1.19万kWh

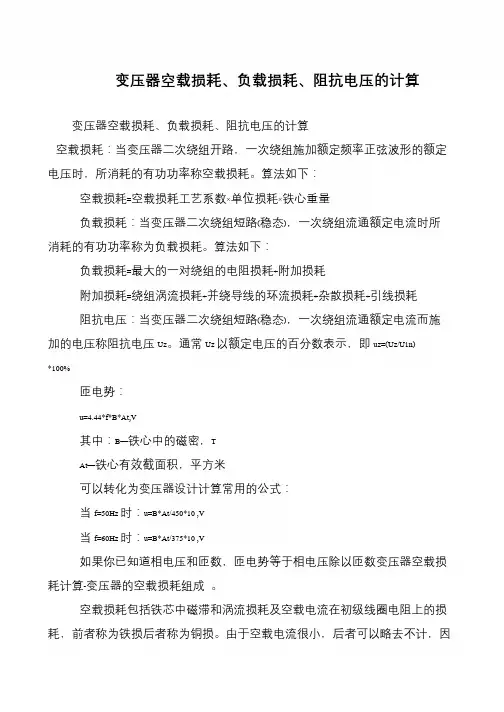

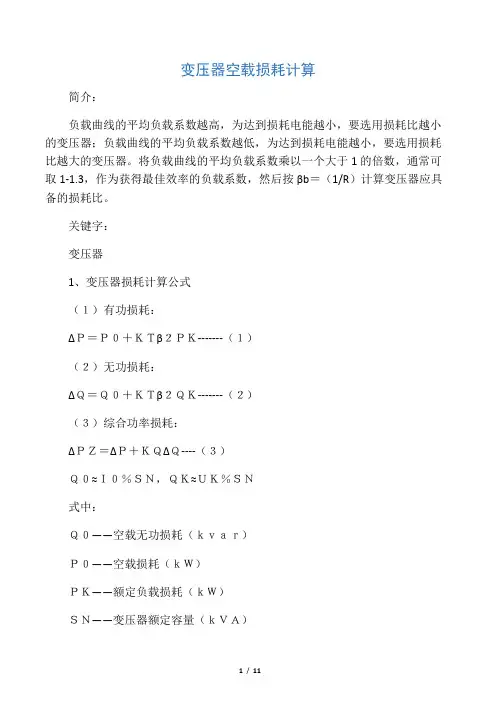

变压器空载损耗计算 简介： 负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）计算变压器应具备的损耗比。 关键字： 变压器 1、变压器损耗计算公式 （１）有功损耗： ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１） （２）无功损耗： ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２） （３）综合功率损耗： ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３） Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中： Ｑ０——空载无功损耗（ｋｖａｒ） Ｐ０——空载损耗（ｋＷ） ＰＫ——额定负载损耗（ｋＷ） ＳＮ——变压器额定容量（ｋＶＡ）
Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率（ｋｖａｒ） ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ） 上式计算时各参数的选择条件： （１）取ＫＴ＝１.０５； （２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； （３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； （４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数： ｔ＝５５００ｈ； （５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
变压器的损耗计算分析 在电力系统中变压器是利用效率最高的电气设备之一，一般中、小变压器都可达96~98％。在电力系统中，累积变压器的总损耗可占20~25％。 （一）变压器的空载损耗 此损耗包括铁芯中磁滞和涡流损耗及空载电流在初级线圈电阻上的损耗，前者称为铁损后者称为铜损。由于空载电流很小，后者可以略去不计，因此，空载损耗基本上就是铁损。 影响铁损的因素很多，以数学式表示，则 式中P n、P w——表示磁滞损耗和涡流损耗 k n、k w——常数 f——变压器外施电压的频率赫 B m——铁芯中最大磁通密度韦／米2 n——什捷因麦兹常数，对常用的硅钢片，当B m=（1．0～1．6）韦／米2时，n≈2，对目前使用的方向性硅钢片，取2．5～3．5。 根据变压器的理论分析，科假定初级感应电势为E1（伏），则： E1=K f B m（2） K为比例常数，由初级匝数及铁芯截面积而定，则铁损为： 由于初级漏阻抗压降很小，若忽略不计， E1=U1 （4） 可见，变压器的铁损与外施电压有很大关系如果电压V为一定值，则铁损不变，（因为f不变），又因为正常运行时U1=U1N，故空载损耗又称不变损耗．如果电压波动，则空载损耗即变化。 （二）负载损耗 此损耗是指变压器初、次级线圈中电流在电阻上产生的铜损耗及励磁电流在励磁电阻上产生的铁损耗。当电流为额定电流时，后者很小，可以不计，故主要是电流在初、次级线圈电阻上的铜损。 对三相变压器在任意负载时，铜耗表达式：
式中I1——初级线圈的负载电流 I2’——次级线圈折算到初级的电流 R1——初级线圈的电阻 R2’——次级线圈折算得初级的电阻 由上式可见，变压器的铜损和负载电流的平方成正比。考虑到负载运行时，负载电流的变化，故此损耗又称可变损耗。 若令β表示负载系数,即 则铜损 式中～线圈电流为额定值时的铜损。 （三）附加损耗 此损耗包括附加铁损及附加铜损，由于这两种损耗数量很小，又难以测定，可以不计。总之，变压器的损耗主要是不变损耗和可变损耗。 变压器的效率，其计算公式 如果负载的性质一定，令φ2表示功率因数角，则在额定电压下，三相变压器输出功率 S N——变压器的额定容量。输入功率，可根据功率平衡得到 （8）式表明变压器的效率和其额定容量初、负载的性质与大小以及变压器本身的损耗有关。
110KV电压供电系统与35KV电压供电系统损耗比较 一、110KV电压供电系统损耗计算 （一）110KV电压供电线路损耗 相关参数：线路长3公里，LGJ120导线，电阻0.2422欧姆/公里,功率因数cosф取0.90,平均电压115KV 1、△P=3I2R=（ P ）2*R u cosф =（ 5810 ）2*0.2422*3 115*0.9 =2.29KW 2、平均负荷利用小时数t t= 3226*104 =5552.5 5810 3、年运行线路损耗电能 △W =△P*t=2.29*5552.5 =12715.125=1.27万KWh (二)110KV供电变电器损耗 -8000/110变压器,变压器空载损耗△Po=14KW,变压器负载损耗△查表S 7 Psc=50KW 变压器运行损耗功率: △P △P=△Po+△Psc( St )2 =14+50*( 5810 )2 Sn 8000*0.9 =46.56KW 变压器年运行损耗电能 △W=△P*t =46.56*5552.5=258524.4KWh =25.85万KWh (三)线路损耗和变压器损耗总和 25.85+1.27=27.12万KWh （四）110KV供电年损耗电费： 271200*0.523=141837.6元 二、35KV系统损耗计算 （一）35KV电压供电线路损耗 相关参数：线路长5公里，LGJ150导线，电阻0.198欧姆/公里,功率因数cosф取0.90,平均电压37KV。 1、P=3I2R=（ P ）2*R u cosф =（ 5810 ）2*0.2422*3 37*0.9
=30.14KW 2、平均负荷利用小时数t t= 3226*104 =5552.5 5810 3、年运行线路损耗电能 △W =△P*t=30.14*5552.5 =167352.35=16.7万KWh (二)35KV供电变压器损耗 查表S -8000/110变压器,变压器空载损耗△Po=11.5KW,变压器负载损耗 7 △Psc=45KW 变压器运行损耗功率: △P △P=△Po+△Psc( St )2 =11.5+45*( 5810 )2 Sn 8000*0.9 =40.8KW 变压器年运行损耗电能 △W=△P*t =40.8*5552.5=226542KWh =22.7万KWh (三)线路损耗和变压器损耗总和 22.7+16.7=39.4万KWh （四）35KV供电年损耗电费： 394000*0.537=211578元 三、35KV供电比110KV供电年损耗增加量： 211578-141837.6=69740.4元 四、35KV供电比110KV供电年电费增加量： 32260000*（0.537-0.523）+69740.4=521380.4元 注：缺SZ10-8000/110变压器相关技术参数。 现依S7-8000/35和S7-8000/110变压器技术参数计算。 按2004年电费单价标准。 35KV：0.537元/KWh 110KV：0.523元/KWh

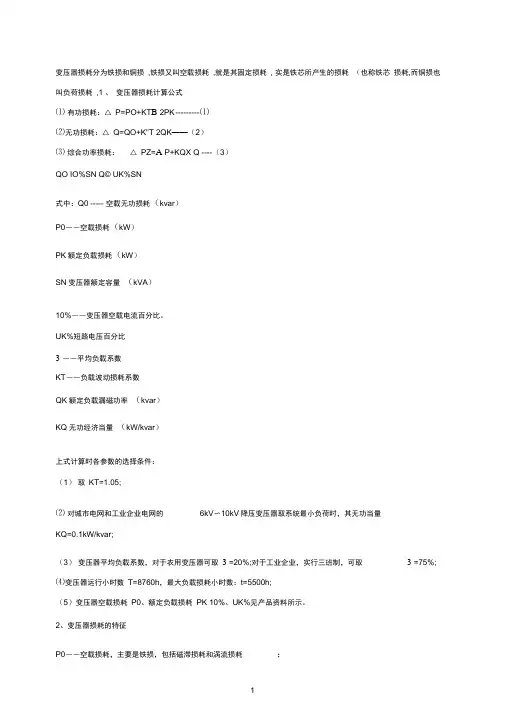

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗, 实是铁芯所产生的损耗（也称铁芯损耗,而铜损也叫负荷损耗,1 、变压器损耗计算公式 ⑴有功损耗：△ P=PO+KT B 2PK --------- ⑴ ⑵无功损耗：△ Q=QO+K"T 2QK——（2） ⑶综合功率损耗：△ PZ=A P+KQX Q ----（3） QO IO%SN Q? UK%SN 式中：Q0 ----- 空载无功损耗（kvar） P0――空载损耗（kW） PK额定负载损耗（kW） SN变压器额定容量（kVA） 10%――变压器空载电流百分比。 UK%短路电压百分比 3 ――平均负载系数 KT――负载波动损耗系数 QK额定负载漏磁功率（kvar） KQ无功经济当量（kW/kvar） 上式计算时各参数的选择条件： （1）取KT=1.05; ⑵对城市电网和工业企业电网的6kV?10kV降压变压器取系统最小负荷时，其无功当量 KQ=0.1kW/kvar; （3）变压器平均负载系数，对于农用变压器可取3 =20%;对于工业企业，实行三班制，可取 3 =75%; ⑷变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h; （5）变压器空载损耗P0、额定负载损耗PK 10%、UK%见产品资料所示。 2、变压器损耗的特征 P0――空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；
