“波峰焊”过程中出现“锡珠”的原因及预防控制办法

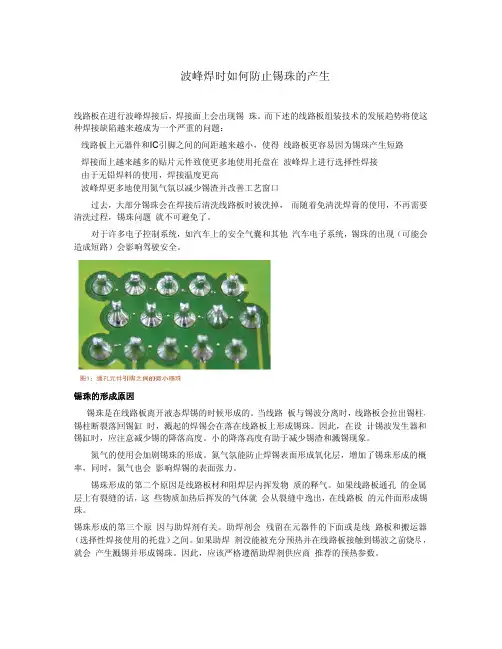

在“波峰焊”工艺过程中，“锡珠”的产生有两种状况：一种是在板子刚接触到锡液时，因为助焊剂或板材本身的水份过多或高沸点溶剂没有充分挥发，遇到温度较高的锡液时骤然挥发，较大的温差致使液态焊锡飞溅出去，形成细小锡珠；另一种情况是在线路板离开液态焊锡的时候，当线路板与锡波分离时，线路板顺着管脚延伸的方向会拉出锡柱，在助焊剂的润湿作用及锡液自身流动性的作用下，多余的焊锡会落回锡缸中，因此而溅起的焊锡有时会落在线路板上，从而形成“锡珠”。
因此，我们可以看到，在“波峰焊”防控“锡珠”方面，我们应该从两个大的方面着手，一方面是助焊剂等原材料的选择，另一方面是波峰焊的工艺控制。
（一）助焊剂方面的原因分析及预防控制办法
1、助焊剂中的水份含量较大或超标，在经过预热时未能充分挥发；
2、助焊剂中有高沸点物质或不易挥发物，经预热时不能充分挥发；
这两种原因是助焊剂本身“质量”问题所引起的，在实际焊接工艺中，可以通过“提高预热温度或放慢走板速度等来解决”。除此之外，在选用助焊剂前应针对供商所提供样品进行实际工艺的确认，并记录试用时的标准工艺，在没有“锡珠”出现的情况下，审核供应商所提供的其他说明资料，在以后的收货及验收过程中，应核对供应商最初的说明资料。
（二）工艺方面的原因分析及预防控制办法
1，预热温度偏低，助焊剂中溶剂部分未完全挥发；
2，走板速度太快未达到预热效果；
3，链条（或PCB板面）倾角过小，锡液与焊接面接触时中间有气泡，气泡爆裂后产生锡珠；
4，助焊剂涂布的量太大，多余助焊剂未能完全流走或风刀没有将多余焊剂吹下；
这四种不良原因的出现，都和标准化工艺的确定有关，在实际生产过程中，应该严格按照已经订好的作业指导文件进行各项参数的校正，对已经设定好的参数，不能随意改动，相关参数及所涉及技术层面主要有以下几点：
（1），关于预热：一般设定在90-110摄氏度，这里所讲“温度”是指预热后PCB板焊接面的实际受热温度，而不是“表显”温度；如果预热温度达不到要求，则焊后易产生锡珠。
（2），关于走板速度：一般情况下，建议客户把走板速度定在1.1-1.4米/分钟，但这不是绝对值；如果要改变走板速度，通常都应以改变预热温度作配合；比如：要将走板速度加快，那么为了保证PCB焊接面的预热温度能够达到预定值，就应当把预热温度适当提高；如果预热温度不变，走板速度过快时，焊剂有可能挥发不完全，从而在焊接时产生“锡珠”。
（3），关于链条（或PCB板面）的倾角：这一倾角指的是链条（或PCB
板面）与锡液平面的角度，当PCB板走过锡液平面时，应保证PCB零件面与锡液平面只有一个切点；而不能有一个较大的接触面；当没有倾角或倾角过小时，易造成锡液与焊接面接触时中间有气泡，气泡爆裂后产生“锡珠”。
（4），在波峰炉使用中，“风刀”的主要作用是吹去PCB板面多余的助焊剂，并使助焊剂在PCB零件面均匀涂布；一般情况下，风刀的倾角应在10度左右；如果“风刀”角度调整的不合理，会造成PCB表面焊剂过多，或涂布不均匀，不但在过预热区时易滴在发热管上，影响发热管的寿命，而且在浸入锡液时易造成“炸锡”现象，并因此产生“锡珠”。
在实际生产中，结合自身波峰焊的实际状况，对相关材料进行选型，同时制订严格《波峰焊操作规程》，并严格按照相关规程进行生产。经过实验证明，在严格落实工艺技术的条件下，完全可以克服因为“波峰焊焊接工艺问题”产生的“锡珠”。
锡珠的解决方案和分析 焊锡珠现象是表面贴装过程中的主要缺陷之一，它的产生是一个复杂的过程，也是最烦人的问题，要完全消除它，是非常困难的。 焊锡珠的直径大致在０．２ｍｍ～０．４ｍｍ之间，也有超过此范围的，主要集中在片式阻容元件的周围。焊锡珠的存在，不仅影响了电子产品的外观，也对产品的质量埋下了隐患。原因是现代化印制板元件密度高，间距小，焊锡珠在使用时可能脱落，从而造成元件短路，影响电子产品的质量。因此，很有必要弄清它产生的原因，并对它进行有效的控制，显得尤为重要了。一般来说，焊锡珠的产生原因是多方面，综合的。焊膏的印刷厚度、焊膏的组成及氧化度、模板的制作及开口、焊膏是否吸收了水分、元件贴装压力、元器件及焊盘的可焊性、再流焊温度的设置、外界环境的影响都可能是焊锡珠产生的原因。 下面我就从各方面来分焊锡珠产生的原因及解决方法。 焊膏的选用直接影响到焊接质量。焊膏中金属的含量、焊膏的氧化度，焊膏中合金焊料粉的粒度及焊膏印刷到印制板上的厚度都能影响焊珠的产生。 Ａ、焊膏的金属含量。焊膏中金属含量其质量比约为８８％～９２％，体积比约为５０％。当金属含量增加时，焊膏的黏度增加，就能有效地抵抗预热过程中汽化产生的力。另外，金属含量的增加，使金属粉末排列紧密，使其在熔化时更容结合而不被吹散。此外，金属含量的增加也可能减小焊膏印刷后的″塌落″，因此，不易产生焊锡珠。 Ｂ、焊膏的金属氧化度。在焊膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，焊膏与焊盘及元件之间就越不浸润，从而导致可焊性降低。实验表明：焊锡珠的发生率与金属粉末的氧化度成正比。一般的，焊膏中的焊料氧化度应控制在０．０５％以下，最大极限为０．１５％。 Ｃ、焊膏中金属粉末的粒度。焊膏中粉末的粒度越小，焊膏的总体表面积就越大，从而导致较细粉末的氧化度较高，因而焊锡珠现象加剧。我们的实验表明：选用较细颗粒度的焊膏时，更容易产生焊锡粉。 Ｄ、焊膏在印制板上的印刷厚度。焊膏印刷后的厚度是漏板印刷的一个重要参数，通常在０．１２ｍｍ－２.０ｍｍ之间。焊膏过厚会造成焊膏的″塌落″，促进焊锡珠的产生。 Ｅ、焊膏中助焊剂的量及焊剂的活性。焊剂量太多，会造成焊膏的局部塌落，从而使焊锡珠容易产生。另外，焊剂的活性小时，焊剂的去氧化能力弱，从而也容易产生锡珠。免清洗焊膏的活性较松香型和水溶型焊膏要低，因此就更有可能产生焊锡珠。 Ｆ、此外，焊膏在使用前，一般冷藏在冰箱中，取出来以后应该使其恢复到室温后打开使用，否则，焊膏容易吸收水分，在再流焊锡飞溅而产生焊锡珠。 ２、模板的制作及开口。我们一般根据印制板上的焊盘来制作模板，所以模板的开口就是焊盘的大小。在印刷焊膏时，容易把焊膏印刷到阻焊层上，从而在再流焊时产生焊锡珠。因此，我们可以这样来制作模板，把模板的开口比焊盘的实际尺寸减小１０％，另外，可以更改开口的外形来达到理想的效果。上图是几种推荐的焊盘设计： 模板的厚度决了焊膏的印刷厚度，所以适当地减小模板的厚度也可以明显改善焊锡珠现象。我们曾经进行过这样的实验：起先使用０．１８ｍｍ厚的模板，再流焊后发现阻容元件旁边的焊锡珠比较严重，后来，重新制作了一张模板，厚度改为０．１５ｍｍ，开口形式为上面图中的前一种设计，再流焊基本上消除了焊锡珠。 件贴装压力及元器件的可焊性。如果在贴装时压力太高，焊膏就容易被挤压到元件下面的阻焊层上，在再流焊时焊锡熔化跑到元件的周围形成焊锡珠。解决方法可以减小贴装时的压力，并采用上面推荐使用的模板开口形式，避免焊膏被挤压到焊盘外边去。另外，元件和焊盘焊性也有直接影响，如果元件和焊盘的氧化度严重，也会造成焊锡珠的产生。经过热风整平的焊盘在焊膏印刷后，改变了焊锡与焊剂的比例，使焊剂的比例降低，焊盘越小，比例失调越严重，这也是产生焊锡珠的一个原因。 再流焊温度的设置。焊锡珠是在印制板通过再流焊时产生的，再流焊可分为四个阶段：预热、保温、再流、冷却。在预热阶段使焊膏和元件及焊盘的温度上升到１２０Ｃ－１５０Ｃ之间，减小元器件在再流时的热冲击，在这个阶段，焊膏中的焊剂开始汽化，从而可能使小颗粒金属分开跑到元件的底下，在再流
波峰焊制程规范 拟制： 审核： 会签：
1.生产前设备机器的设置： 1.1.调整传送PCBA的轨道宽度，保证波峰焊链爪在运送PCBA时安全并不至于导致PCBA 板或托盘弯曲 1.2.检查阻焊剂是否足够，不足则添加足够的助焊剂 1.3.检查锡槽锡量是否足够，不足则添加适量的锡棒 1.4.技术人员参照《波峰焊参数设定表》调整波峰焊参数，同时要有足够的时间使预热及锡槽温度达到参数设定值 1.5.有特殊要求的产品和客户指定的作业，需要根据对应的SAP进行作业 2.生产程序： 2.1.完成生产前设备设置后才可以开始生产，具体流程为： 基板载入基板感应延时触发喷助焊剂结束喷助焊剂预热加热波峰焊接冷却基板流出 2.2.更具SIP要求是否使用产品对应的波峰焊托盘装载PCBA过波峰焊，波峰焊托盘治具 有生产到工装室领取 2.3.生产当线组长待技术员将波峰焊参数调整好后，确认没有问题后，开始试过1PCS产 品，确认焊锡性是否良好，如有问题反映给当线工程师调机处理，如无问题，则可正常开线。 2.4.正常生产后，技术人员应随时观察产品焊接品质，并且需要观察辅料是否需要添加。 2.5.波峰焊预热温度界限应该设定为设定温度±10℃，当预热温度超出设定值界限时，设 备要能报警提示，应立即通知工程师查看是否有设备异常，出现设备异常则需要停线处理，带处理完成后，重新测温，温度达到制程要求后方可继续生产。 2.6.波峰焊锡槽温度界限应该控制在设定温度±5℃，当锡槽温度超出设定值界限时，设备 要能报警提示，应立即通知工程师查看是否有设备异常，出现设备异常则需要停线处理，带处理完成后，重新测温，温度达到制程要求后方可继续生产。 2.7.有特殊要求的产品或客户指定的作业，需要根据对应的SOP进行操作。 拟制： 审核： 会签：
篇一：波峰焊作业指导书 篇二：波峰焊作业指导书 波峰焊作业指导书： 1．目得：确保波峰焊机在使用时各参数符合所生产产品得要求，保证工序能力得到有效得连续监视与控制。 2．范围：适用于有无铅波峰焊。 3．职责： 3、1生产技术部波峰焊技术员负责对波峰焊机得使用与操作及保养。 3、2生产技术部负责波峰焊机相关参数得检测、效验。 3、3品保部负责监控与纠正措施得发起，验证。 3、4技术部负责锡样检测。 4、波峰焊相关工作参数设置与标准： 1.助焊剂参数设置根据规范设置如下： 现公司使用得助焊剂： 生产厂家助焊剂焊点面预热温度（℃） 一远gm—1000 减摩agf-780ds-aa80-120 kester979110-130 注：如客户对产品焊点面预热温度有特殊要求，则根据客户书面批准得文件执行。 4、2锡条成分比例参数： 现公司使用得锡条： 类型生产厂家型号焊锡成分比 有铅一远 sn63pb37 无铅减摩np503 4、3正常情况下公司助焊剂得比重范围规定：（减摩agf-780ds-aa 0、825±0、3 、一远gm-1000 0、795±0、3、 kester979 1、020±0、010）如果客户有特殊要求，则生产技术部工程师应依据客户要求具体得工艺注明，波峰焊技术员将按要求进行控制。 4、4以上焊点预热温度均指产品上得实际温度，波峰焊机预热温度设定值以当日获得合格波峰焊曲线时设定温度为准。 4、5所有波峰焊机得有铅产品锡炉温度控制在（245±5）℃测温温度曲线pcb板上元件得焊点温度得最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，pcb板上元件得焊点温度得最低值为235℃。 4、6如客户或产品对温度曲线参数有单独规定与要求，应根据公司波峰焊机得实际性能与客户协商确定标准以满足客户与产品得要求（此项需生产技术部主管批准执行）。 4、7浸锡时间为：波峰1控制在0、3～1秒，波峰2控制在2～3秒； 4、8传送速度为：1、0～1、5米/分钟； 4、9夹送倾角5-8度。 4、10 助焊剂喷雾压力为2-3psi; 4、11针阀压力为2-4psi； 4、12除以上参数设置标准范围外，如果客户对其产品有特殊指定要求则由生产技术部工程师反映在具体作业指导书上依其规定执行。 5．波峰焊机面板显示工作参数控制： 5、1波峰焊操作工工作内容及要求： 5、1、1根据波峰焊接生产工艺给出得参数严格控制波峰焊机电脑参数设置。 5、1、2每天按时记录波峰焊机参数。 5、1、3每小时抽检10个样品，检查不良点数状况，并记录数据。5、1、4保证放在喷雾型波峰焊机传送带得连续2块板之间得距离不小于5cm。
消除PCB中的錫珠 本文介紹，一種U形模板開孔確定的錫膏沈澱可以防止錫珠的形成。 焊錫由各種金屬合金組成。由印刷電路板(PCB)裝配商使用的錫/鉛合金(Sn63/Pb37)是錫膏和用於波峰焊接的錫條或錫線的典型粉末。在PCB上不是設計所需的位置所找到的焊錫包括錫塵(solder fine)、錫球(solder ball)和錫珠(solder bead)。錫塵是細小的，尺寸接近原始錫膏粉末。對於-325~+500的網目尺寸，粉末直徑是25-45微米，或者大約0.0010-0.0018"。錫塵是由顆粒的聚結而形成的，所以大於原始的粉末尺寸。 錫珠(solder beading)是述語，用來區分一種對片狀元件獨特的錫球(solder balling)(圖一)。錫珠是在錫膏塌落(slump)或在處理期間壓出焊盤時發生的。在回流期間，錫膏從主要的沈澱孤立出來，與來自其他焊盤的多餘錫膏集結，或者從元件身體的側面冒出形成大的錫珠，或者留在元件的下面。 圖一、錫珠 IPC-A-610 C將0.13mm(0.00512")直徑的錫球或每600mm2(0.9in2)面積上少於五顆分爲第一類可接受的，並作爲第二與第三類的工藝標記2。IPC-A-610 C允許“夾陷的”不干擾最小電氣間隙的錫球。可是，即使是“夾陷的”錫球都可能在運輸、處理或在一個振動應用的最終使用中變成移動的。 錫球已經困擾表面貼裝工業許多年。對於只表面貼裝和混合技術的PCB，錫珠在許多技術應用中都遇到。查明相互影響和除掉錫珠的原因可以改善合格率、提供品質、提高長期的可靠性、和降低返工與修理成本。 錫珠的原因 人們已經將錫珠歸咎於各種原因，包括模板(stencil)開孔的設計、錫膏的成分、阻焊層的選擇、模板清潔度、定位、錫膏的重印、焊盤的過分腐蝕、貼片壓力、回流溫度曲線、波峰焊錫的飛濺、和波峰焊錫的二次回流。3-5
“波峰焊”过程中出现“锡珠”的原因及预防控制办法 在“波峰焊”工艺过程中，“锡珠”的产生有两种状况：一种是在板子刚接触到锡液时，因为助焊剂或板材本身的水份过多或高沸点溶剂没有充分挥发，遇到温度较高的锡液时骤然挥发，较大的温差致使液态焊锡飞溅出去，形成细小锡珠；另一种情况是在线路板离开液态焊锡的时候，当线路板与锡波分离时，线路板顺着管脚延伸的方向会拉出锡柱，在助焊剂的润湿作用及锡液自身流动性的作用下，多余的焊锡会落回锡缸中，因此而溅起的焊锡有时会落在线路板上，从而形成“锡珠”。 因此，我们可以看到，在“波峰焊”防控“锡珠”方面，我们应该从两个大的方面着手，一方面是助焊剂等原材料的选择，另一方面是波峰焊的工艺控制。 （一）助焊剂方面的原因分析及预防控制办法 1、助焊剂中的水份含量较大或超标，在经过预热时未能充分挥发； 2、助焊剂中有高沸点物质或不易挥发物，经预热时不能充分挥发； 这两种原因是助焊剂本身“质量”问题所引起的，在实际焊接工艺中，可以通过“提高预热温度或放慢走板速度等来解决”。除此之外，在选用助焊剂前应针对供商所提供样品进行实际工艺的确认，并记录试用时的标准工艺，在没有“锡珠”出现的情况下，审核供应商所提供的其他说明资料，在以后的收货及验收过程中，应核对供应商最初的说明资料。 （二）工艺方面的原因分析及预防控制办法 1，预热温度偏低，助焊剂中溶剂部分未完全挥发； 2，走板速度太快未达到预热效果； 3，链条（或PCB板面）倾角过小，锡液与焊接面接触时中间有气泡，气泡爆裂后产生锡珠； 4，助焊剂涂布的量太大，多余助焊剂未能完全流走或风刀没有将多余焊剂吹下； 这四种不良原因的出现，都和标准化工艺的确定有关，在实际生产过程中，应该严格按照已经订好的作业指导文件进行各项参数的校正，对已经设定好的参数，不能随意改动，相关参数及所涉及技术层面主要有以下几点： （1），关于预热：一般设定在90-110摄氏度，这里所讲“温度”是指预热后PCB板焊接面的实际受热温度，而不是“表显”温度；如果预热温度达不到要求，则焊后易产生锡珠。 （2），关于走板速度：一般情况下，建议客户把走板速度定在1.1-1.4米/分钟，但这不是绝对值；如果要改变走板速度，通常都应以改变预热温度作配合；比如：要将走板速度加快，那么为了保证PCB焊接面的预热温度能够达到预定值，就应当把预热温度适当提高；如果预热温度不变，走板速度过快时，焊剂有可能挥发不完全，从而在焊接时产生“锡珠”。 （3），关于链条（或PCB板面）的倾角：这一倾角指的是链条（或PCB
产生“锡珠”的原因分析及措施 从“缩减制程、节约成本、减少污染”等角度出发，越来越多的电子焊接采用焊后“免清洗”工艺。但是如果焊后板面有“锡珠”出现，则不可能达到“免清洗”的要求，因此“锡珠”的预防与控制在实施“免清洗”过程中就显得格外重要。“锡珠”的出现不仅影响板级产品外观，更为严重的是由于印制板上元件密集，在使用过程中它有可能造成短路等状况，从而影响产品的可靠性。 综合整个电子焊接情况，可能出现“锡珠”的工艺制程包括：“SMT表面贴装”焊接制程、“波峰焊”制程及“手工焊”制程，我们从这三个方面来一一探讨“锡珠”出现的原因及预防控制的办法。因为“波峰焊”及“手工焊”已推行多年，很多方面都已经比较成熟，因此，本文用了较多的篇幅介绍“SMT表面贴装”焊接制程中产生“锡珠”原因及防控措施。 一，关于的“锡珠”形态及标准 一些行业标准对“锡珠”问题进行了阐释。主要有MIL-STD-2000标准中的“不允许有锡珠”，而IPC-A-610C标准中的“每平方英寸少于5个”。在IPC-A-610C 标准中，规定最小绝缘间隙0.13毫米，直径在此之内的锡珠被认为是合格的；而直径大于或等于0.13毫米的锡珠是不合格的，制造商必须采取纠正措施，避免这种现象的发生。为无铅焊接制订的最新版IPCA- 610D标准没有对锡珠现象做更清楚的规定，有关每平方英寸少于5个锡珠的规定已经被删除。有关汽车和军用产品的标准则不允许出现任何“锡珠”，所用线路板在焊接后必须被清洗，或将锡珠手工去除。 常见的锡珠形态及其尺寸照片见下图： 二，“SMT表面贴装”制程“锡珠”出现的原因及预防控制办法 在“SMT表面贴装”焊接制程中，回流焊的“温度、时间、焊膏的质量、印刷厚度、钢网（模板）的制作、装贴压力”等因素都有可能造成“锡珠”的产生。因此，找到“锡珠”可能出现的原因，并加以预防与控制就是达成板面无“锡珠”的关键之所在。
Author: Reviewed by: Approved by: 1.范围和简介： 1.1范围： 本规范规定了常规波峰焊工艺的调制过程. 1.2简介： 本规范对常规波峰焊的工艺调制过程进行了定义，基本的顺序是先根据单板的设计和生产资料确定设备的基本参数，然后根据温度曲线的测量结果对基本参数进行修正，在根据统计的试制缺陷信息完成最后的工艺参数调制，形成最终的生产操作指令。 2.参数设置： 2.1.设置流程： 开始预热参数设置链数的设置波峰参数设置单板BOM 、工艺规程、辅料要求的确认设定锡温 设定FLUX 流量及相关参数结束图1 波峰焊参数设置流程图
2.2参数设置流程说明： 2.2.1预热温度参数的设置： 根据单板生产资料信息，确定设备初始温度设定如下： 预热温度参数设置 PCB结构预热温度1 预热温度2 单面板100~120 150~170C 双面板120~140 170~190C 2.2.2链数的设置： 依据本公司的设备特点与PCB的特点设定： 表2链数的设置 单面板 1.0~1.5meter/minute 双面板0.5~1.0meter/minute 2.2.3波峰参数的设置： 波峰参数包括：单/双波峰的使用，波峰马达转数的设置： 当加工的单板为THT混装板时，采用单波峰（第二波峰即平滑波）进行加工； 如下图所示： 图2 单面板波峰焊加工 Author: Reviewed by: Approved by:
And Adjustment Issue date: 2010-12-07 Edition No: 01 Author: Reviewed by: Approved by: 当要进行焊接的为双面SMT混装板，采用双波峰进行加工； 图3 双面板波峰焊加工 波峰高度设置通过设置波峰马达转速来控制，调整波峰马达转速，使得实际波峰和印制板刚接触时，波峰高度达到PCB板厚度的1/3~1/2，此时波峰马达转速就是合适的设置。 当使用波峰焊治具时，波峰高度的调节： 图4波峰高度的调节 （焊接时间过短升高波峰高度；焊接时间过长降低波峰高度）
波峰焊温度曲线测试方法 新功能：? 松香涂布窗口能让你在每次使优化器时轻松获得松香涂布信息. ? 松香涂布窗口在过炉时不会接触波峰,因此也不必担心松香在过炉时被蒸发掉. ? 你会从松香的涂布状况信息中受益.如你所知,松香喷得好与不好是直接影响焊接品质的又一重要因素.而这一信息和前面讲的重要参数都会在优化器过一次锡炉后聚集在一起. ? 不必关掉波峰,不会对生产有任何影响,只是轻松地看松香测量测量窗口一下就行了? 如果想对松香量做SPC,也很简单:过炉前用相应精度的电子秤称一下松香涂布窗口,过炉后再称一下,取后一次和前一次的称量值的差,就是松香的涂布量.取足够多的数据后,设定好控制上限和下限.就能轻松做SPC了. 松香量测量窗口和优化器整机宽度近似, 可以订做。体参数： PCB到波峰的資料前波峰和後波峰溫度資料板底和板面波峰與板之間的平行度預熱溫度浸錫時間最高溫度浸錫深度 Delta T (最高溫和預熱的差) 接觸長度最大的預熱升溫率輸送鏈的速度焊接時的最大升溫率“斯维普”优化器和传统测温仪的比较 1. 认识波峰焊的关键参数1.1 PCB板和波峰间的数据参数影响浸锡时间焊点的强度.形成一个可靠的焊点必须要足够长的浸锡时间, 63/37的焊锡需0.6秒,无铅 (3.0Ag0.5Cu) 需1.2秒. 输送速度预热效果、与后波峰后流量的配合、浸锡时间. PCB板与波峰接触长度在输送速度的配合下,影响的也是浸锡时间 (=接触长度/速度) 左右平衡度上锡不良,可能导致一侧的元件不上锡 (漏焊). 浸锡深度板面上锡以及后流速度. 松香涂布量及均匀度直接影响PCB的焊接效果 1.2 板底板面的温度数据参数影响预热温度助焊剂的溶剂挥发、激活助焊剂活性成份、减少板变形、减少过锡时的温度差 (Delta T 亦即热冲击). Delta T 即通常讲的热冲击，定义为过波峰时的最高温和预热最高温的差。其大小会影响元件的可靠性，一般元件能承受的值为120-150℃. 最高预热升温速率元件可靠性.通常不大于3℃. 过波峰时的最大升温速率元件可靠性. 过锡最高温视探头安装位置而定. 2．优化器和传统测温仪关注的重点和主要差异参数“斯维普”优化器传统测温仪浸锡时间精确到0.1秒测不到或靠估计 PCB板与波峰接触长度精确到0.1mm 测不到左右平衡度精确到0.1秒测不到浸锡深度精确到0.1mm 测不到 Delta T 精确到1℃ 测不到过锡最高温关注板面关注板底注:通常贴片元件的规格都能承受在260℃时停留10秒,而锡温实际上只有245℃ (无铅是255℃),均在260℃以下,因此测得了浸锡时间就不必再测板底最高温.3.优化器标准测量板的探头安装及测量的位置TC-1: 测量PCB板面的预热温度和预热升温速率.TC-2: 测量PCB板底的预热温度和预热升温速率.TC-3: 测量 a. PCB板面预热. b. PCB板面过波峰时达到的最高温. c. PCB板面在整个测量过程中的最大升温速. d. ΔT: 板面过锡最高 温与预热最高温的差.
原因：1.烙铁温度过高，焊料升温过快，造成助焊剂的溶剂“沸腾”而炸锡； 2.焊锡丝本身的质量原因。 其实焊锡丝都存在锡珠飞溅的现象，尤其是现在的无铅锡丝。只是不同牌子或型号的锡丝的飞溅现象程度不一样。目前飞溅现象最小的锡丝应该是日本的ALMIT ，但是价格很贵，都是客户指定要用的，如CASIO ，MATSUSHITA ，IBM ，SHARP。不过现在很多日系的企业用一种机器在焊锡丝上开一个V型槽，这样助焊剂就可以和空气接触，而不会膨胀而不会产生爆锡的现象，但开槽后的锡丝要在很短的时间里用掉，否则助焊剂会失效。目前用SONY ，MATSUSHITA ，RICOH 都在用这种机器。是日本的叫BONKOTE 維修無鉛SMD元件 1）修理普通元件如0603，0805，3216的元件，電烙鉄溫度的範圍：350℃±50℃。 2）修理IC，電烙鉄溫度的範圍：350℃±50℃ 3）修理含有金屬材料的元件或元件接觸面積較大散熱較快的物料，電烙鉄溫度範圍： 380℃±50℃。 4.4維修無鉛THD元件 1）修理普通元件如1/4W.1/2W的電阻，小三極管，小容量內壓低的電容，IC，二極管等小元件電烙鉄溫度的範圍：340℃±50℃。 2）修理含有金屬材料的元件如散熱器，內壓高容量大的電解電容，高壓二極管，火牛等較大的物料，電烙鉄溫度的範圍：380℃±50℃。 3）修理含有塑膠皮的連接線，烙鉄溫度的範圍：350℃±50℃。 使用手工焊接时，烙铁的温度及焊接时间是多少？怎么控制？有无相关的标准？ ?D#D蔲?n 睠3市 Z1c;??? 貼 這要看所焊的零件種類及面積, 同時要考慮焊接方法 !H g炒媖葏 如果是一般小電阻電容類, 就我過去的經驗如果用的 ?0腳f籗? 是30w左右的烙鐵, 溫度可設在約370度c應該足夠, 焊接時間約2-3秒且用較細的錫絲(0.8mm以下), 但是如果 @雵E?輛a 焊接面積大就應該用較大瓦特數(功率)如40w或更高, z%磕申 U? 有些超大焊接面積甚致用到60w, 而錫絲尺寸也隨著 ?檊靎?x? 焊接面積加大而加粗溫度可設在約400度c, 烙鐵焊接 9鑹?ｘUm? 除了溫度高低外還要考慮熱傳導量, 另外焊接方式方面癆n嚌?敿 傳統上很多人習慣先對錫絲加溫再加熱焊點的方法, "KM?叭繤 最好改為先對焊點加熱1-2秒後再加錫絲以避免錫絲內 ? ?FM诎 助焊劑加溫過久而焦化
XXXXXXXXXXXXX公司管理文件 QG/HQ_JTZSZX_001 波峰焊过程确认方案 编制： 审核： 管代： 批准： 版本：A/0 受控状态： 发放号码： 2016-04-14发布 2016-04-15实施 XXXXXXXXXXXXX公司发布
目录 1.目的 ........................................................................................................... 错误!未定义书签。 2.范围 ........................................................................................................... 错误!未定义书签。 3.参考标准及文件 ....................................................................................... 错误!未定义书签。 4.确认小组 ................................................................................................... 错误!未定义书签。 5.设备 ........................................................................................................... 错误!未定义书签。 6.确认计划 ................................................................................................... 错误!未定义书签。 7.安装鉴定 ................................................................................................... 错误!未定义书签。 8.操作鉴定 ................................................................................................... 错误!未定义书签。 9.性能确认 ................................................................................................... 错误!未定义书签。 10. 再确认的条件 ............................................................................................ 错误!未定义书签。

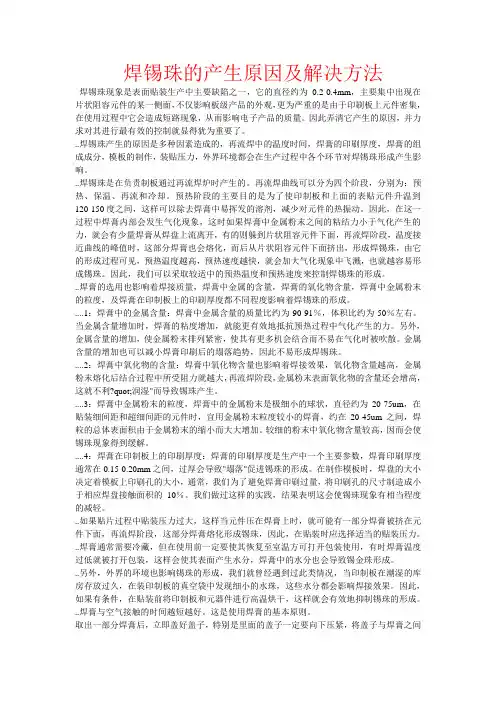

焊锡珠产生的原因及解决方法 摘要：焊锡珠（SOLDER BALL）现象是表面贴装（SMT）过程中的主要缺陷，主要发生在片式阻容元件（CHIP）的周围，由诸多因素引起。本文通过对可能产生焊锡珠的各种原因的分析，提出相应的解决法。 焊锡珠现象是表面贴装过程中的主要缺陷之一，它的产生是一个复杂的过程，也是最烦人的问题，要完全消除它，是非常困难的。 焊锡珠的直径大致在0.2mm～0.4mm之间，也有超过此范围的，主要集中在片式阻容元件的周围。焊锡珠的存在，不仅影响了电子产品的外观，也对产品的质量埋下了隐患。原因是现代化印制板元件密度高，间距小，焊锡珠在使用时可能脱落，从而造成元件短路，影响电子产品的质量。因此，很有必要弄清它产生的原因，并对它进行有效的控制，显得尤为重要了。 一般来说，焊锡珠的产生原因是多方面，综合的。焊膏的印刷厚度、焊膏的组成及氧化度、模板的制作及开口、焊膏是否吸收了水分、元件贴装压力、元器件及焊盘的可焊性、再流焊温度的设置、外界环境的影响都可能是焊锡珠产生的原因。 下面我就从各方面来分焊锡珠产生的原因及解决方法。 1、焊膏的选用直接影响到焊接质量。焊膏中金属的含量、焊膏的氧化度，焊膏中合金焊料粉的粒度及焊膏印刷到印制板上的厚度都能影响焊珠的产生。 A、焊膏的金属含量。焊膏中金属含量其质量比约为88%～92%，体积比约为50%。当金属含量增加时，焊膏的黏度增加，就能有效地抵抗预热过程中汽化产生的力。另外，金属含量的增加，使金属粉末排列紧密，使其在熔化时更容结合而不被吹散。此外，金属含量的增加也可能减小焊膏印刷后的“塌落”，因此，不易产生焊锡珠。 B、焊膏的金属氧化度。在焊膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，焊膏与焊盘及元件之间就越不浸润，从而导致可焊性降低。实验表明：焊锡珠的发生率与金属粉末的氧化度成正比。一般的，焊膏中的焊料氧化度应控制在0.05%以下，最大极限为0.15%。 C、焊膏中金属粉末的粒度。焊膏中粉末的粒度越小，焊膏的总体表面积就越大，从而导致较细粉末的氧化度较高，因而焊锡珠现象加剧。我们的实验表明：选用较细颗粒度的焊膏时，更容易产生焊锡粉。 D、焊膏在印制板上的印刷厚度。焊膏印刷后的厚度是漏板印刷的一个重要参数，通常在0.12mm-20mm之间。焊膏过厚会造成焊膏的“塌落”，促进焊锡珠的产生。 E、焊膏中助焊剂的量及焊剂的活性。焊剂量太多，会造成焊膏的局部塌落，从而使焊锡珠容易产生。另外，焊剂的活性小时，焊剂的去氧化能力弱，从而也容易产生锡珠。免清洗焊膏的活性较松香型和水溶型焊膏要低，因此就更有可能产生焊锡珠。
