广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局签证页）
批准：
审核：
专业审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局输电部签证页）
批准：
审核：
专业审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局变电部签证页）
批准：
审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局计划建设部签证页）
批准：
审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（施工队签证页）
批准：
审核：
专业审核：
编写：
目录
一、工程概述 (2)
二、计划启动时间 (3)
三、调度命名与调度编号 (3)
四、设备启动范围及主要设备参数 (3)
五、启动前的准备工作 (4)
六、启动前有关变电站一、二次设备的运行状态 (7)
七、设备启动操作顺序纲要 (9)
八、启动操作步骤 (9)
九、附件 (14)
110千伏港口输变电工程启动方案
一、工程概述
1.110kV港口变电站站址位于阳江市江城区平冈镇。
2.本期在220kV漠南站扩建2个110kV出线间隔，在港口站新建容量
为40MVA的双绕组有载调压变压器2台，新建10kV出线开关间隔24
个，新建电容器4×4000kVar，新建站用变、接地变各两台；110kV
母线结构采用单母线分段接线方式，10kV母线结构采用单母线分段
接线方式（#2主变10kV侧采用双臂接线方式，2AM与2BM临时跳通，
待上#3主变时解开），均设分段开关。
3.新建110kV输电线路2回，同塔双回接入220kV漠南站。220kV漠南
站110kV漠港甲线开关间隔接入原110kV漠平线开关间隔， 110kV
漠平线改接新建开关间隔。
4.主变采用中山ABB变压器厂生产的40MVA三相油浸有载调压双卷变
压器，110kV开关采用北京ABB公司生产的LTB145D1/B型SF6支柱
式断路器，110kV隔离开关采用北京ABB公司生产的水平单断口隔离
开关，10kV开关柜采用KYN-48型中置式手车式开关柜，10kV电容
采用分散式电容。
5.全站保护除110kV漠港甲线保护采用国电南自PSL621D型保护，其
余均采用南京南瑞的保护，110kV分段开关保护型号：RCS-923A；主
变保护：差动保护型号RCS-9671C,非电量保护型号RCS-9661C，后
备保护型号RCS-9681C；110kV漠港乙线保护型号：RCS-943A；110kV
备自投型号：RCS-9651C；电容器保护型号：RCS-9631C；10kV出线
及分段保护型号：RCS-9611C；站用变、接地变保护型号：RCS-9621C。
6.本工程项目建设单位为阳江供电局，设计单位为阳江市凯源电力设
计有限公司，监理单位为阳江市建设监理有限公司，施工单位为阳
江市粤能电力安装工程有限公司。工程安装、调试完毕并经验收、
质监签证，具备受电条件。
二、计划启动时间
2010年12月 30 日
三、调度命名与调度编号
1.座落在阳江市江城区平冈镇即将投产运行的新变电站调度命名为
110kV港口变电站。
2.由220kV漠南站至110kV港口站的2回110kV输电线路调度命名分
别为110kV漠港甲线、漠港乙线，调度编号分别为1212、1213。
3.110kV港口站的2台主变压器调度命名分别为#1主变、#2主变，#1
主变两侧开关调度编号为1101、501，#2主变两侧开关调度编号为
1102、502A、502B。
4.其余的电气设备编号见附图。
四、设备启动范围及主要设备参数
1.110kV漠港甲线、漠港乙线及两侧开关间隔。导线型号
JL/LB20A-400/35，全长10.697千米。
2.110千伏1M、2M、分段开关间隔及其附属设备。
3.#1、#2主变及两侧开关间隔。
4.10kV1M、2M、分段开关间隔及其附属设备。
5.#1、#2接地变，#1、#2站用变，#1、#2、#3、#4电容器组，F01－
F24开关间隔。
6.110kV备自投装置。
7.10kV备自投装置。
8.上述设备对应的二次保护及自动化系统。
五、启动前的准备工作
1.本次投产的新设备按国家《电气装置安装工程施工及验收规范》要
求安装完毕，试验数据全部交接验收标准要求，安装设备的出厂资
料、图纸及试验报告齐全，并经质检验收签证，具备投运条件。
2.启动范围内场地平整、通道畅通、电缆盖板齐全，临时工棚、脚手
架、接地线已拆除。
3.待投运线路工作全部结束，输电线路参数测试完毕，绝缘合格，相
序核对正确并有正式书面报告。标示牌全部齐备。已对沿线有关单
位、居民发出“线路送电，禁止攀爬”告示。
4.待投运的110千伏线路光纤保护对调工作完成，线路的保护通道符
合投运要求。
5.确认一二次设备的调度命名及调度编号已按有关规定要求在现场准
确清晰标示并与计算机监控/主控室模拟图相符。
6.所有待投运设备的保护定值按继保定值通知单要求整定好，压板投
退符合要求。保护完成整组传动试验，保护工作正常，传动开关正
常；所有待启动回路的电流互感器已做一次通流试验，确认除极性
外回路正常，可以真实反应一次电流值。
7.电缆管口、开关操作箱、端子箱、保护屏电缆进线洞口已封堵，门
窗防止小动物进入的措施完善。
8.站内配备足够的消防设施及绝缘用具，主变消防系统能正常运行。
9.设备外壳接地均良好、地网接地电阻试验合格，待启动设备的油位、
气体压力正常。
10.新投产的所有设备遥信、遥测、远动信息正常传送地调。
11.#1、#2主变本体及各运作系统状态良好，调压开关抽头置 9 档，电
压 110 千伏位置。
12.启动前，安装调试人员把新设备的安装情况向值班人员交底。值班
人员按启动方案要求写好操作票，并在模拟图版上预演一次，以确保操作正确无误。
13.启动前一天，核对新设备的继电保护定值及压板投入、退出与保护
定值通知单要求相符，校对无误。
14.记录避雷器放电记录器的动作底数。
15.记录电度表底数，并报相应部门备案。
16.启动当天，线路施工单位对待投产线路进行摇测绝缘并进行核相。
结果应符合启动要求。
17.启动当天测试所有待投产设备的绝缘电阻符合投运要求。
18.风险分析及控制措施
19.操作要求
（1）启动前操作人员应熟悉启动方案的操作项目，准备好操作票，并配置专职的监护人员。操作时由现场调度进行逐项下令，操作人员接到现场调度的下令后，应严格按照启动方案的要求进行操作。
（2）启动期间对设备进行测试的工作人员，工作前应做好风险分析，防止进行设备测试时发生人身安全事故、影响设备运行的事故。
20.问题处理要求
（1）启动期间，操作人员或工作人员发现设备存在异常或风险，应立即停止操作，报告现场指挥。由现场指挥确认设备无异常或发现的缺陷不影响启动或辨识风险可控后，可继续操作；如设备确实存在影响启动的缺陷或辨识出的风险的控制措施不充分，则由现场指挥组织会审，安排进行处理，处理完毕并经验收组检查合格后，可继续启动操作。
（2）启动期间，若因设备突发缺陷、运行方式等引起变化，出现原启动方案不符合的情况，应立即停止启动，报告现场指挥。由现场指挥按照启动方案审批流程执行方案的变更审核，审核后的方案作为现场继续执行的依据,方案变更后重新填写审核启动操作票。
21.应急要求
（1）启动现场应具备紧急联系电话表，相关的通信设备应保持畅通。
（2）启动前应根据当前运行方式，考虑当设备出现异常时，紧急断开启动电源的操作方式。
（3）启动现场应保持紧急疏散通道的畅通。
（4）启动前工作人员应熟悉设备操作电源的位置，当需要切断设备操作电源时应能及时执行。
（5）对于故障后可能发生火灾的设备，启动前应准备好消防器具、防护用具，工作人员应熟悉消防器具、防护用具的正确使用。
（6）设备受电时所有人员应远离设备。
22.启动过程测试记录的保存
（1）启动过程的测试检查记录需经安装单位测试人员、验收组审核人员签名确认正确，并交启动组备案。
（2）变电站值班员应将测试检查记录填写在《新设备投运测试、检查交接记录》中。
23.启动当天，负责设备操作任务的人员为变电站值班人员，操作第一
监护人为工程基建单位人员，操作第二监护人为变电站值班人员。
以上各项检查合格后，由各小组负责人向启动委员汇报，经启动委
员会批准方可进行启动。
24.以上各项检查合格后，由各小组负责人向启动委员会汇报，经启动
委员会批准方可进行启动。
六、启动前有关变电站一、二次设备的运行状态
（一）220kV漠南站
1.将110kV 2M母线上的所有运行设备全部倒至110kV 1M母线运行，
110kV 2M母线及110kV母联1012开关热备用，112PT刀闸在合闸位
置，二次空气开关及熔断器合上。
2.投入110kV母联1012开关过流保护，相电流一段1600安、零序过
流一段 600 安、时间 0.2 秒，相电流二段 800安、零序过流二段
240安、时间 0.6 秒。（母联保护PSL623C无充电保护功能）
3.110kV漠港甲线开关及线路在冷备用状态，1212、12121、12122、
12124、1212B0、1212C0、121240在分闸位置，保护按继保定值通知
单要求投入，零序保护方向退出，距离二段和零序二、三段时间改
为0.2 秒，停用重合闸。
4.110kV漠港乙线开关及线路在冷备用状态，1213、12131、12132、
12134、1213B0、1213C0、121340在分闸位置，保护按继保定值通知单要求投入，零序保护方向退出，距离二段和零序二、三段段时间改为 0.2 秒，停用重合闸。
5.其它设备按正常运行方式。
启动前漠南站值班员应确认上述一、二次设备在规定位置。
（二）110kV港口站
1.110kV漠港甲线开关及线路在冷备用状态，1212、12121、12124、
1212B0、1212C0、121240在分闸位置，保护按继保定值通知单要求投入，零序保护方向退出，距离二段和零序二、三段段时间改为 0.2 秒，停用重合闸。
2.110kV漠港乙线开关及线路在冷备用状态，1213、12132、12134、
1213B0、1213C0、121340在分闸位置，保护按继保定值通知单要求投入，零序保护方向退出，停用重合闸。
3.110kV 1M、2M及111PT、112PT在冷备用状态，1012、10121、10122、
101210、101220、111PT、111PT0、111甲00、112PT、112PT0、112甲00在分闸位置。
4.#1主变及两侧开关在冷备用状态，1101、11011、11014、1101B0、
1101C0、110140、111000、501在分闸位置，保护按继保定值通知单要求投入，高、低后备保护复压闭锁退出，时限改为 0.2 秒。
5.#2主变及两侧开关在冷备用状态，1102、11022、11024、1102B0、
1102C0、110240、112000、502A、502B在分闸位置，保护按继保定值通知单要求投入，高、低后备保护复压闭锁退出，时限改为 0.2 秒。
6.10kV 1M、2M及51PT、52APT、52BPT、512开关在冷备用状态，51PT、
52APT、52BPT、512、5121、5232在分闸位置。
7.5Z1、5Z2开关及站用变，5D1、5D2开关及接地变，5C1、5C2、5C3、
5C4开关及电容器，F01-F24开关及线路在冷备用状态，5Z1、5Z140、
5Z2、5Z240、5D1、5D140、5D2、5D240、5C1、5C140、5C150、5C2、
5C240、5C250、5C3、5C340、5C350、5C4、5C440、5C450、F01、F0140、
F02、F0240、F03、F0340、F04、F0440、F05、F0540、F06、F0640、
F07、F0740、F08、F0840、F09、F0940、F10、F1040、F11、F1140、
F12、F1240、F13、F1340、F14、F1440、F15、F1540、F16、F1640、
F17、F1740、F18、F1840、F19、F1940、F20、F2040、F21、F2140、
F22、F2240、F23、F2340、F24、F2440在分闸位置，保护按继保定
值通知单要求投入，停用重合闸。
8.110kV、10kV备自投退出。
启动前港口站值班员应确认上述一、二次设备在规定位置。
七、设备启动操作顺序纲要
（一）110kV漠港甲线、漠港乙线及两侧开关间隔，港口站110千伏1M、2M及其附属设备、分段开关间隔启动。
（二）港口站#1主变、#2主变及两侧开关间隔，10kV1M、2M及其附属设备、分段开关间隔启动。
（三）#1、#2、#3、#4电容器组启动及有关设备带负荷测试。
（四）#1、#2站用变，#1、#2接地变，F01-F24开关间隔启动。八、启动操作步骤
（一）刀闸、隔离小车、开关小车操作
1.漠南站：合上110kV漠港甲线12122、12124刀闸及TYD二次空气开
关。
2.漠南站：合上110kV漠港乙线12132、12134刀闸及TYD二次空气开
关。
3.港口站：合上110kV漠港甲线12121、12124刀闸及TYD二次空气开
关。
4.港口站：合上110kV漠港乙线12132、12134刀闸及TYD二次空气开
关。
5.港口站：合上110kV分段10121、10122刀闸。
6.港口站：合上#1主变111000、11011、11014刀闸。
7.港口站：合上#2主变112000、11022、11024刀闸。
8.港口站：合上111PT、112PT刀闸及二次空气开关。
9.港口站：将501、502A、502B、51PT、52APT、52BPT、5Z1、5Z2、5D1、
5D2、512、5121、5232、F01-F24、5C1-5C4小车推至工作位置。
（二）110kV漠港甲线、漠港乙线及两侧开关间隔，港口站110千伏1M、2M及其附属设备、分段开关间隔启动
10.漠南站：合上110kV母联1012开关。
11.漠南站：合上110kV漠港甲线1212开关对线路第一次充电。检查TYD
二次电压正常并与112PT核相正确，检查1212开关同期正确。
12.漠南站：合上110kV漠港乙线1213开关对线路第一次充电。检查TYD
二次电压正常并与112PT核相正确，检查1213开关同期正确。
13.港口站：合上110kV漠港甲线1212开关对110kV 1M第一次充电。
检查TYD、111PT二次电压正常并核相正确，检查1212开关同期正确。
14.港口站：合上110kV漠港乙线1213开关对110kV 2M第一次充电。
检查TYD、112PT二次电压正常并核相正确，检查1213开关同期正确，111PT与112PT不同源核相正确。
15.港口站：断开110kV漠港甲线1212开关。
16.港口站：断开110kV漠港乙线1213开关。
17.漠南站：断开110kV漠港甲线1212开关。
18.漠南站：断开110kV漠港乙线1213开关。
19.漠南站：合上110kV漠港甲线1212开关对线路第二次充电。
20.漠南站：合上110kV漠港乙线1213开关对线路第二次充电。
21.港口站：合上110kV漠港甲线1212开关对110kV 1M第二次充电。
22.港口站：合上110kV分段1012开关对110kV 2M第二次充电。检查
112PT二次电压正常并与111PT同源核相正确，检查1012开关同期正确。
23.港口站：断开110kV漠港甲线1212开关。
24.漠南站：断开110kV漠港甲线1212开关。
25.漠南站：断开110kV漠港乙线1213开关。
26.漠南站：合上110kV漠港甲线1212开关对线路第三次充电。
27.漠南站：合上110kV漠港乙线1213开关对线路第三次充电。
28.港口站：合上110kV漠港乙线1213开关对110kV 1M、2M第三次充
电。
29.港口站：同期合上110kV漠港甲线1212开关。（合电气环）
（三）港口站#1主变、#2主变及两侧开关间隔，10kV1M、2M及其附属设备、分段开关间隔启动
30.合上#1主变1101开关对主变第一次充电。记录涌流，测铁芯电流正
常。
31.合上#2主变1102开关对主变第一次充电。记录涌流，测铁芯电流正
常。
32.10分钟后，断开#1主变1101开关。
33.10分钟后，断开#2主变1102开关
34.5分钟后，合上#1主变1101开关对主变第二次充电。
35.5分钟后，合上#2主变1102开关对主变第二次充电。
36.5分钟后，断开#1主变1101开关。
37.5分钟后，断开#2主变1102开关。
38.合上#1主变1101开关对主变第三次充电。
39.合上#1主变501开关对10kV 1M第一次充电。检查51PT二次电压正
常并与111PT核相正确。
40.合上#2主变1102开关对主变第三次充电。
41.合上#2主变502A、502B开关对10kV 2AM、2BM第一次充电。检查
52APT、52BPT二次电压正常并与112PT核相正确，51PT与52APT、52BPT不同源核相正确。
42.调整#1主变抽头正负一档，观察10kV 1M电压变化，最后将#1主变
抽头调至1档。
43.调整#2主变抽头正负一档，观察10kV 2AM、2BM电压变化，最后将
#2主变抽头调至1档。
44.用差动保护跳开#1主变1101、501开关。检查保护动作情况。
45.用差动保护跳开#2主变1102、502A、502B开关，检查保护动作情况。
46.合上#1主变1101开关对主变第四次充电。
47.合上#1主变501开关对10kV 1M第二次充电。
48.合上10kV分段512开关对10kV 2AM、2BM第二次充电。51PT与52APT、
52BPT同源核相正确。
49.用重瓦斯保护跳开#1主变1101、501开关，检查保护动作情况。
50.合上#2主变1102开关对主变第四次充电。
51.合上#2主变502A、502B开关对10kV 2AM、2BM、1M第三次充电。
52.用重瓦斯保护跳开#2主变1102、502A、502B开关，检查保护动作情
况。
53.断开10kV分段512开关。
54.合上#1主变1101开关对主变第五次充电。
55.合上#1主变501开关。
56.合上#2主变1102开关对主变第五次充电。
57.合上#2主变502A、502B开关。
58.拉开#1主变110kV中性点111000接地刀闸。
59.拉开#2主变110kV中性点112000接地刀闸。
（四）#1、#2、#3、#4电容器组启动及有关设备带负荷测试
60.漠南站：退出110kV母差保护。
61.漠南站：退出110kV漠港甲线、漠港乙线光纤差动保护。
62.港口站：退出110kV漠港甲线、漠港乙线光纤差动保护。
63.港口站：退出#1主变、#2主变差动保护。
64.港口站：分别合上5C1、5C2、5C3、5C4开关对电容器组充电。观察
电压变化情况。
65.漠南站：测试110kV漠港甲线、漠港乙线保护、录波、稳控、测量、
计量及110kV母差保护回路相量图，结果确认正确；检查其差流符合相关运行规定。
66.港口站：测试110kV漠港甲线、漠港乙线保护、备投、测量、计量
回路相量图，结果确认正确；检查其差流符合相关运行规定。
67.漠南站、港口站：投入110kV漠港甲线、漠港乙线光纤差动保护及
零序保护方向，按继保定值通知单要求恢复其正常运行定值。
68.漠南站：按继保定值单要求投入110kV母差保护。
69.漠南站：退出110kV母联1012开关过流保护并按相关继保定值通知
单要求恢复其正常运行定值。
70.漠南站：将110kV母线倒至正常运行方式。
71.港口站：测试#1、#2主变保护、测量、计量回路相量图，结果确认
正确；检查其差流符合相关运行规定。
72.港口站：投入#1、#2主变差动保护及后备保护方向。
73.港口站：断开110kV分段1012开关。
（五）#1、#2站用变，#1、#2接地变，F01-F24开关间隔启动
74.港口站：分别合上5Z1、5Z2开关对站用变充电。检查站用变低压侧
电压正常、相序正确并与临时电源核相正确。视具体情况将站用电
由临时电源转至#1站用变供电。
75.港口站：分别合上5D1、5D2开关对接地变充电。
76.港口站：分别合上F01-F24开关对间隔充电。
77.港口站：按继保定值通知单要求恢复#1、#2主变后备保护正常运行
定值。
78.港口站：断开5C1、5C2、5C3、5C4开关。
79.港口站：断开#2主变502B开关。
80.港口站：投入110kV分段备自投。
81.港口站：投入10kV分段备自投。
（六）启动工作结束后的有关事项
1.启动工作涉及的变电站应检查确认一次设备在规定运行状态。
2.启动工作涉及的变电站应检查确认已按继保定值通知单要求正确无
误投、退有关保护。
3.运行24小时后，投入110kV漠港甲线、漠港乙线的重合闸。
4.运行24小时后，502B、F01－F24开关转冷备用，拉开5232小车。
5.运行24小时后，按有关规定要求移交运行部门管理。
九、附件
附件1：验收启动委员会名单
附件2：110kV港口站主接线图
一、简介 降压站的设计规模为：110KV系统3回路进线，3回路出线，主变压器3×75MVA；35KV系统分3段，3回路进线，18回路出线；10KV系统分3段，6回路进线，60回路出线，无功补偿电容系统为3×7500Kvar,该变电所分二期建设，第一期为：110KV系统2回路进线，2回路出线，主变压器为2×75MVA；35KV系统为二段，2回路进线，10回路出线；10KV系统为2段，4回路进线，40回路出线；无功补偿电容系统为2段，2×7500Kvar。 变电所位于厂区新炼钢南侧，其中占地面积3267平方米，其中主建筑面积为2533平方米，分上、下两层，框架防震结构， 主变压器选用股份公司生产的三线圈有载调压、风冷节能型变压器。 110KV设备选开关厂生产的SF6全封闭组合电器（G LS），35KV、10KV 设备选用开关有限公司生产的三相交流复合绝缘金属铠装封闭防暴式开关柜。110KV、35KV、10KV系统主接线均为单线分段，微机保护及综合自动化。 110KV、35KV、10KV、主变压器系统的保护均采用公司生产的F35系列继电器、T60变压器管理继电器进行保护，YCPM—2000综合自动控制系统。设计院完成，安装、调试由完成。监理单位公司第一监理部。 二、保护设备 保护设备：F35复馈线管理继电器、T60变压器管理继电器、YCPM—2000，其自动控制系统的主要功能如下： 1、F35是UR系统继电器家族成员之一，是一种集馈线保护和控制于一体的数字继电器，能提供5组带电母线电压馈线的保护和测量，它可作为单独的装置使用，也可作为变电站自动控制系统的一个部件。 保护功能包括：相、中性线和接地过流，相低电压和低周电压，还包
卧龙500kV变电站新建工程装配式电缆沟施工方案 湖北省送变电工程公司 卧龙500kV变电站新建工程项目部（章） 2015年 8月 3日
卧龙500kV变电站新建工程装配式电缆沟施工方案 审批页 批准：年月日 技术审核：年月日 质量审核：年月日 安全审核：年月日 编写：年月日
卧龙500kV变电站新建工程装配式电缆沟施工方案 目录 一．适用范围： (1) 二．编制目的： (1) 三．编制依椐： (1) 四．工程概况： (1) 五、施工工艺流程及操作要点 (1) 5.1施工准备 (2) 5.1.1、人员准备 (2) 5.1.2材料与设备准备 (2) 5.2 预制件加工 (3) 六、质量管理主要控制要点 (8) 6.1 质量工艺要求 (8) 6.2 质量检查项目及要求 (8) 6.3施工技术关键点控制 (8) 七、强制性条文的要求及安全文明施工主要控制要点 (9) 7.1全站施工电源的安装及管理 (9) 7.2工程施工使用机具、机械必须遵循《建筑机械使用安全技术规程》------JGJ33-2012中强制性条文的要求： (9) 7.3全站作业人员施工过程中必须遵循《电力建设安全工作规程(变电所部分)》---DL 5009.3—2013 (9) 7.4安装过程应自觉遵守DL 5009.3《电力建设安全工作规程（变电所部分）》的相关安全规定。 (10) 7.5主要危险源及安全技术措施 (10) 八、绿色施工和环境保护主要控制要点 (12) 8.1 节材措施 (12) 8.2 节水与水资源利用 (12) 8.3 节能与能源利用 (12) 8.4 职业健康与安全 (13)
XXXXXXXXXXXX110KV变电站系统调试送电方案
目录 一、简介 二、110KV系统调试 三、主变压器调试 四、10KV系统调试 五、110KV、10KV主变压器保护试验 六、110KV、10KV主变压器系统受电
一、变电站简介 建设规模： 本次新建的XXXXXXX110kV变电站作为企业用电的末端站考虑。 主变压器：容量为2×16MVA，电压等级110/10.5kV。 110kV侧：电气主接线规划为双母线接线；110kV出线规划8回。 10kV侧：电气主接线按单母线分段设计，10kV出线规划39回。 10kV无功补偿装置：电容器最终按每台主变容量的30％进行配置，每台主变按4800kvar，分别接在10kV的两段母线上。 中性点：110kV侧中性点按直接接地设计，10kV中性点经过消弧线圈接地设计。 变电站总体规划按最终规模布置。 变电所位于电石厂区，其中占地面积1065平方米，主建筑面积为1473平方米，分上、下两层，框架防震结构， 主变压器选用新疆升晟变压器股份公司生产的两圈有载调压、风冷节能型变压器。 110KV设备选开关厂生产的SF6全封闭组合电器（GIS），10KV设备选用四达电控有限公司生产的绝缘金属铠装封闭式开关柜。110KV主接线为双母线、10KV系统主接线均为单线分段，微机保护及综合自动化。 110KV、10KV、主变压器系统的保护均采用南瑞继保公司生产的继电器保护综合自动控制系统。由昌吉电力设计院完成设计、安装、调试。由山东天昊工程项目管理有限公司负责现场监理。 二、 110KV系统调试 110KV系统(图1)设备经过正确的安装后，应做如下的检查和测试： 1、外观检查：装配状态，零件松动情况，接地端子配置，气体管路和电缆台架有无损坏等。
目录 1 编制依据及说明 (1) 1.1 编制依据 (1) 1.2 编制说明 (1) 2 工程概况 (1) 2.1 工程简述 (1) 3 施工准备 (2) 3.1 技术准备 (2) 3.2 施工人员组织 (2) 3.3 施工机具、仪器的配置 (2) 4 施工流程及工艺 (3) 4.1 地脚螺栓复测 (3) 4.2 钢结构的安装 (4) 4.3维护墙体的安装 (5) 4.4 门窗安装 (5) 4.5 内墙涂料 (6) 5 施工进度计划 (7) 6 质量保证措施 (7) 6.1 质量保证措施 (7) 6.2 强制性条文实施 (8) 6.3 质量验收标准 (8) 7 安全文明施工保证措施 (8) 7.1 安全保障措施 (8) 7.2 安全教育 (8) 7.3 施工安全技术交底 (8) 7.4 施工机械、机具管理规定 (9) 8 安全风险控制 (9)
220千伏坦界变电站工程 装配式建筑施工方案 1 编制依据及说明 1.1 编制依据 1.2 编制说明 为更好的指导装配式建筑的施工，确保安全、优质、高速地完成本工程的施工任务，特编制此施工方案。 本施工方案适用于220kV坦界变电站土建工程装配式建筑物的施工。 2 工程概况 2.1 工程简述 220kV坦界变电站站建于广东省韶关市曲江区白土镇以西约5km处，变电站围墙内占地面积约28730m2，站区总建筑面积1972m2。 本工程装配式建筑物主要为主控通信楼、水泵房及10千伏配室。 主控通信楼、水泵房采用钢框架作结构体系，其中主控楼外形尺寸36m×23.7m、水泵房外形尺寸9.24m×6.4m，钢柱为H 型钢H400×300×12×18、H200×200×8×12，主梁钢梁为H 型钢HN300×150×6.5×9及HN400×300×8×13，次梁钢梁为HN300×150×6.5×9，墙框采用板块化设计，在工厂集成化制造。两端设柱间和屋面支撑。钢结构采用冷喷锌防腐，防火采用防火涂料，满足耐火等级二级。 屋面：50厚LC30+0.8厚土工布+50厚聚苯乙烯挤塑保温隔热板+复合防水层（防水卷材+防水涂膜）+20厚找平层+60厚陶粒混凝土+压型钢板底模。 外墙面：装饰纤维水泥FC板复合外墙 内墙面：纤维水泥FC板复合墙120厚（考虑涂料）。 10千伏配室采用钢框架作结构体系，外形尺寸75.5m×8.3m，钢柱为H 型钢H400×300×12×18，主梁为焊热轧H型钢HN600×250×10×14，次梁为热轧H型HN300×150×6.5×9及
110kV变电站工程调试方案 批准： 审核： 编写:古成桂
广东鸿安送变电工程有限公司 2013年1月 目录 一、编制依据及工程概况----------------------------2 二、工作范围--------------------------------------3 三、施工现场组织机构------------------------------3 四、工期及施工进度计划----------------------------3 五、质量管理--------------------------------------4 六、安全管理--------------------------------------11 七、环境保护及文明施工----------------------------14
一、编制依据及工程概况： 1、编制依据 1.1、本工程施工图纸； 1.2、设备技术文件和施工图纸； 1.3、有关工程的协议、合同、文件； 1.4、业主方项目管理交底大纲及相关管理文件； 1.5、广东省电力系统继电保护反事故措施2007版； 1.6、高压电气设备绝缘的工频耐压试验电压标准； 1.7、《南方电网电网建设施工作业指导书》； 1.8、《工程建设标准强制性条文》； 1.9、《110kV~500k V送变电工程质量检验及评定标准》； 1.10、中国南方电网有限责任公司基建工程质量控制作业标准（W HS）； 1.11、现场情况调查资料； 1.12、设备清册和材料清单； 1.13、电气设备交接试验标准G B50150－2006； 1.14、继电保护和电网安全自动装置检验规程；DL/T995-2006； 1.15、国家和行业现行的规范、规程、标准及实施办法； 1.16、南方电网及广东电网公司现行有关标准； 1.17、我局职业健康安全、质量、环境管理体系文件以及相关的支持性管理文件； 1.18、类似工程的施工方案、施工经验和工程总结。 2、工程概况： 110kV变电站为一新建户内G I S变电站。 110kV变电站一次系统110k V系统采用单母线分段接线方式，本期共2台主变、2回出线，均为电缆出线；10kV系统为单母线分段接线，设分段断路器，本期建设Ⅰ、Ⅱ段母线，单母线分段接线，#1主变变低单臂
UlSSlR. E国能建 广东火电工程有限公司GUANGDONG POWER ENGINEERING CORPORATION LIMITED 送变电工程公司
1．工程概况 (1) 2．编制依据 (2) 3．施工组织和劳动力安排 (2) 4．主要施工机具及附材配备 (3) 5．主要施工工序及技术措施 (4) 6．质量目标及保证措施 (7) 7．安全保证体系及控制措施 (10) 1．工程概况 1.1 工程简介 220kV坦界站站址位于广东省韶关市曲江区白土镇以西约5km。
该变电站围墙采用预制装配式围墙，预制清水砼柱+墙板实体围墙，预制混凝土柱柱距约 为2.5m，柱两侧设置凹槽用于固定墙板，下侧置于地梁之上。墙面板采用整块的预制混凝土板，与预制混凝土柱相匹配，围墙顶部设置预制压顶，工厂化制作。预制清水砼柱采用工字形柱，截面尺寸有300X 300,预制混凝土墙板为70mm厚的整块清水砼墙板。 1.2施工范围 装配式围墙施工范围包括：站区围墙。 1.3工程量统计 2. 编制依据 2.1、浙江省电力设计院有限公司提供的《站区装配式围墙施工图》图纸； 2.2、《建筑施工手册》第五版（缩印本）; 2.3、《建筑施工起重吊装工程安全技术规范》JGJ 276—2012 2.4、《混凝土结构工程施工质量验收规范》（GB50204-2002）（2012年版）； 2.6、《10kV?500kV输变电及配电工程质量验收与评定标准第3册：变电土建》 Q/CSG411002-2012 3. 施工组织和劳动力安排 3.1施工组织机构设置
图3.1本工程施工组织机构图 3.2劳动力安排 表3.1计划劳动力安排表 4. 主要施工机具及附材配备 表4.1本工程主要施工机械及工具
装配式变电站建筑物土建设计探讨 发表时间：2019-05-16T15:04:12.303Z 来源：《电力设备》2018年第33期作者：冯大轩王晓语 [导读] 摘要：装配式的变电站在进行土建设计时需要严格按照设计原则展开，重视土建设计中装配式变电站的各种构件的设计过程，提高土建设计的有效性和创新性。 (河北电力工程监理有限公司河北石家庄 050021) 摘要：装配式的变电站在进行土建设计时需要严格按照设计原则展开，重视土建设计中装配式变电站的各种构件的设计过程，提高土建设计的有效性和创新性。 关键词：装配式变电站；建筑物；土建设计 引言 变电站是电力基础设施的重要组成部分，变电站的建筑物建造长期以来沿用了就地采购砂石、砖块、钢筋、水泥等建筑材料，现场绑扎钢筋、立模、拌制混凝土、浇筑、养护、砲筑填充墙并粉刷等传统模式，其中的缺点有建筑工人劳动强度大，生产效率低，施工速度慢，建设周期长，材料消耗多等，施工质量容易受到施工队技术水平和天气等因素影响。装配式建筑受气候条件制约小，节约劳动力并可提高建造效率和质量。目前绿色建筑，装配式建筑等理念在民用建筑领域已被大力推广，同时国家电网公司要求全面推行变电站模块化建设，鼓励变电站采用装配式构件，减少施工湿作业，提高工程建设的效率，减少对环境的污染。这就要求变电站建设适应现代化的需要，采用装配式结构，采用新型建材，用新技术建房。变电站土建装配式应用范围主要有主控通信室、配电装置室等单层或多层建筑，以及构架、防火墙、电缆沟等构筑物。 1装配式的变电站土建设计基本原则 在设计和优化装配式变电站的土建项目时，要根据智能化变电站的实际设计要求和标准配置主动遵循理念创新、技术创新的原则，不断促进变电站施工工程的技术革新和施工技艺发展，突出工业化施工的核心优势，不断进行优化和调整。一般而言，在变电站的土建设计工作中，要始终坚持可持续发展和节能减排、保护生态环保的施工理念，在充分保障施工安全性和可靠性的基础上，提高信息技术和数据分析的支持力度，在多种设计方案的对比分析中选择优化最佳设计，把变电站的建设目标作为周期成本中的最优组合，从而进行有针对性的优化设计与统筹管理，并采用标准化的生产和检验形式实现对施工工序的整体串联与统一控制。 2?装配式的变电站在土建设计中的构件设计要点 2.1模数化设计 在装配式变电站土建设计中，为了实现建筑设计标准化、机械装配化以及建筑构件生产工厂化，首先需要满足模数化要求。为了提升装配式变电站工业化生产程度，减少生产模具数量，该变电站设计采用模数化设计方式，其中:柱网模数为7．2 m、外墙模数为1．2 m、外窗模数为0．6 m。通过应用规整柱网、归并构件的方式，最大程度上减少生产模具数量。 2.2装配式的变电站的防火墙设计要点 装配式变电站的防火墙在设计时要严格按照国家相关建设标准进行设计，保证防火墙具备足够的结构承载力和耐火极限。通常情况下，装配式变电站的防火墙会使用现浇的杯形基础，并在插入立柱以后用预先调制好的细石混凝土进行再次的灌浆填充，并采用包裹的方法保护钢柱两侧及顶部。 2.3装配式钢结构建筑物围护墙板 建筑物墙体是降低建筑能耗的关键因素之一，墙板材料及其构造，是模块化装配式建筑推广的关键技术之一。板材建筑因其具备质轻、防火、施工快捷等优点，在当前的装配式钢结构建筑中得到广泛应用。目前市场常见的预制大板材有:防火石膏板+保温棉、压型钢板复合墙板、ALC板(蒸压轻质加气混凝土板)、铝镁锰板等。防火石膏板一般用于变电站内主控楼、配电装置楼的内墙板。防火石膏板具有轻质、高强、隔热、防火、加工方便等优点。压型钢板复合墙板的外板夹芯板系彩色涂层钢板面板及底板与保温芯材通过粘强剂复合而成的保温复合围护板材。该板材保温隔热性优良，但连接件容易出现锈蚀现像、表面涂层易于老化，一般只有5～20年的使用年限，与国家电网提倡的60年全寿命周期变电站要求相差甚远，因此不适合应用于装配式变电站。ALC板是蒸压加气混凝土板的简称。ALC板材质量较轻，可有效减轻建筑物的自重。该板具有较好的保温隔热性能，适用于内外墙板、屋面板、防火墙等，是一种轻质高强围护结构材料。但缝材易老化，使用过程应注意维护。铝镁锰合金复合幕墙集成墙板由铝镁锰合金板、型钢龙骨、防火保温棉组合而成。由工厂进行单元幕墙板预制，现场进行模块化吊装，与主体结构使用螺栓固定和挂接。铝镁锰合金是一种轻型、耐候、稳定、环保的新型材料，使用寿命长，是未来装配式变电站着重发展的一种外墙围护材料。 2.4主体结构设计 装配式变电站土建主体结构设计存在着装配式建筑普遍存在的问题，即框架梁柱节点的设计构造及传力。在该装配式变电站土建设计中，优选主体结构，应用清晰的传力方式:框架柱为两层整体预制，采用型钢对节点进行加强处理，应用强柱弱梁以及强节点弱构件等概念设计，提升主体结构的抗震性，施工方式便捷，有利于提升施工进度;主梁和次梁采用叠合设计形式，梁端采用型钢与柱(梁)连接。在叠合层设计中，需提高混凝土结构剪切力，避免发生漏浆问题。在楼面板设计中采用格构筋叠合板，加强板的受力性能，增加新旧混凝土的咬合力。此外，为了提高土建主体结构的整体性能，可以将现浇混凝土作为粘合剂。外墙结构和主体结构应用铰接方式连接。 2.5装配式的变电站的电缆沟设计要点 设计装配式的变电站的电缆沟需要符合标准化、工厂化的施工要求，选择合适的设计思维保证混凝土预制工作的顺利进行。此外，要充分考虑电缆沟的预制长度，并根据预制长度合理选择运输途径和安装形式，在控制好电缆沟自重的前提下，保证现场施工的便捷性和防水需求，适当使用密封胶对电缆沟单体之间的缝隙进行密封。另外也需要在预埋的沟壁扁钢之上焊接能起到实际作用的电缆支架，并在每个电缆沟单体的底部位置设置不同的汇水沟槽，从而保证沟底具有一定的排水和防潮能力，为工程建设减少积水影响。 2.6装配式建筑物屋面 建筑楼面，屋面板体系是装配式变电站建筑物构件的受控要件，其性能同时要满足隔音，防火，抗撞击等性能，对于屋面特别要注意防水性能。单(多)层框架钢结构房屋的楼盖系统由楼（屋）面板和梁体系组成。楼盖结构不仅是承受和传递竖向荷载的重要结构体系，同时在传递由风荷载和地震作用所产生的水平力方面也起着重要作用，合理的楼盖结构布置可以有效地提高框架结构的抗侧刚度和整体行，协
调试方案 批准： 审核： 编写：古成桂 广东鸿安送变电工程有限公司
2013年1月
目录 一、编制依据及工程概况 ----- ------- ------- - --------- -- --- --- 2 三、施工现场组织机构 ------- --------- ------- - --------- --------- --- 3 四、工期及施工进度计划 ----- ------- ------- - --------- --------- --- 3 五、质量管理--- ------ - --------- --------- ------- - --------- --------- --- 4 六、安全管理--- ------ - --------- --------- ------- ------- --- --------- --- 11 七、环境保护及文明施工 ----- ------- ------- - --------- --------- --- 14
一、编制依据及工程概况： 1 、编制依据 1.1 、本工程施工图纸； 1.2 、设备技术文件和施工图纸； 1.3 、有关工程的协议、合同、文件； 1.4 、业主方项目管理交底大纲及相关管理文件； 1. 5、广东省电力系统继电保护反事故措施2007 版； 1. 6、高压电气设备绝缘的工频耐压试验电压标准； 1. 7、《南方电网电网建设施工作业指导书》； 1.8 、《工程建设标准强制性条文》； 1.9 、《110kV ~500 kV 送变电工程质量检验及评定标准》； 1.1 0、中国南方电网有限责任公司基建工程质量控制作业标准 （WHS）； 1.1 1 、现场情况调查资料； 1.1 2 、设备清册和材料清单； 1. 13、电气设备交接试验标准GB5 015 0－2006； 1. 14、继电保护和电网安全自动装置检验规程；DL/ T995- 2006； 1.1 5、国家和行业现行的规范、规程、标准及实施办法； 1.1 6、南方电网及广东电网公司现行有关标准； 1.1 7、我局职业健康安全、质量、环境管理体系文件以及相关的支持性管理文件； 1.1 8、类似工程的施工方案、施工经验和工程总结。 2 、工程概况： 110kV 变电站为一新建户内GI S 变电站。 110kV 变电站一次系统110kV 系统采用单母线分段接线方式，本期共 2 台主变、2 回出线，均为电缆出线；10 kV 系统为单母线分段接线，设分段断路器，本期建设I、U段母线，单母线分段接线，#1主变变低单臂接入I段母线，带10k V出线8回、电容器1组、站用变1台、消弧线圈1组，母线设备1组，#2主变
目录 一、适应围 2 二、编制依据 2 三、作业流程 2 四、工艺流程说明及主要质量控制要点 2 五、质量验评及质量控制式 13 六、安全文明施工 14
一、适用围 本施工案适用于罗源东区110kV变电站工程生产综合楼彩钢岩棉夹芯板安装。 二、编写依据 三、作业流程
图3-1 装配式板施工作业流程图 四、工艺流程说明及主要质量控制要点 4.1作业准备 4.1.1、人员配备 工序名称工作人数负责人监护人 测量放线3人仁录星 板材就位6人存辉星 板材安装紧固8人存辉星 调整偏差4人存辉星 门窗洞口位置调整4人存辉星 泛水、收边板二次加工2人存辉星 泛水、收边板二次安装3人存辉星 密封2人存辉星 质量验收2人仁录、存辉星 4.1.2、材料准备 序号材料及要求 1 采用彩钢岩棉夹芯板应有产品合格证及复试报告，并根据工程量制定供料计划。 ⑴彩钢岩棉夹芯板，应符合《建筑用金属面绝热夹芯板安装及验收规程》CECS304:2001 2 及《建筑用金属面绝热夹芯板》 GB/T23932-2009中的有关规定。彩钢岩棉夹芯板应
4.1.3、主要工器具及仪器准备 4.1.4、技术培训及技术交底 生产综合楼外墙板采用彩钢岩棉夹芯板，施工组要进行系统全面的施工技术培训及技术交底，使施工人员掌握熟悉装配式板施工工艺标准、相关的技术要求、要领。组织施工人员熟悉施工图纸，明确施工法，掌握施工工艺，熟悉机具的使用。 4.2定位放线 根据变电站设置的建筑测量定位格网基准点，采用水准仪，拉线、尺量，定出该基准线。施工特点：本工程采用工厂成型彩钢岩棉夹芯板要求板材有效宽度为1000mm，长度为6000mm及8000mm，主变防火墙采用200mm厚彩钢岩棉夹芯板防火墙（耐火极限为3.0h）,其它外墙为100mm 厚彩钢岩棉夹芯板。具体板材长度和构造节点做法由多维公司根据建筑图及结构图自行深化设计，并
220kV变电站工程调试大纲
签字栏批准: 审核: 编制:
目录 第一章编制目的和依据 (1) 第二章工程概况 (2) 第三章人员及仪器仪表配备 (5) 第四章职业健康安全和环境管理 (8) 第五章质量管理 (18) 第六章进度管理 (22) 第七章施工现场管理 (24) 第八章调试工作内容 (25)
第一章编制目的和依据 一、编制目的 为了使调试施工管理人员及调试人员明确本工程的工程规模、工程特点、工作范围、工程的安全健康与环境目标、质量目标、进度目标，安全、优质高效的完成本工程调试工作，特编制本大纲。 二、编制依据 1、相关的法律法规（见《2015年适用法律法规清单》） 2、国家标准： 《电气装置安装工程电气设备交接试验标准》GB 50150-2006； 《工程建设施工企业质量管理规范》 GB/T 50430-2007； 《职业健康安全管理体系实施指南》 GB/T 28002-2011等。 3、行业标准： 《继电保护和电网安全自动装置检验规程》 DL/T 995-2006； 《微机变压器保护装置通用技术条件》DL/T 770—2012； 《继电保护微机型试验装置技术条件》DL/T 624-2010 ； 《电力安全工作规程》（变电所部分）DL 等. 4、企业标准及相关文件 国家电网公司建设安全工作规程（变电部分）Q/GDW 665-2011 《电力系统继电保护规定汇编第三版》（中国电力出版社 2014年）《国家电网公司十八项电网重大反事故措施（修订版）及编制说明》 防止电力生产重大事故的二十五项重点要求及编制释义 《输变电工程建设标准强制性条文实施管理规程》 调试各专业《作业指导书》； 设计图纸； 产品说明书、试验报告及厂家技术资料等。
2011年第10期2011年10 月 （总第73期） 0引言 电力是国民经济的基础产业，事关经济社会发展全局。加快全面建设小康社会和基本实现现代化步伐，建设“和谐社会”，必须有安全可靠的电力保障。城市电网是城市重要的基础设施，城市电网规划是城市总体发展规划的重要组成部分，城市建设要预留输变电工程建设的用地及线路通道。随着国民经济和社会的快速发展,能源需求越来越大。同时随着国家法律法规和制度程序逐步完善、公民维权意识加强，城市土地和空间资源越来越稀缺，电网规划中变电站的站址和线路通道的落实也愈加困难。电网项目建设难度加大、周期加长是1个必然趋势。因此根据城市化、工业化快速推进和经济快速发展的需要，电网规划要与城市经济和发展规划相适应，电网建设进度应与国民经济及社会发展相适应，要节约用地、保护生态环境。因此从城市电网的实际出发，要按照建设资源节约型社会的要求，进一步完善优化电网结构，不断提高装备技术水平和自动化水平，大力开发和推广节能新技术、新工艺，不断提高电力资源的利用效率，保护生态环境，使电力建设整体水平上新台阶[1]。 而全预制装配式变电站的实施，将能进一步减少变电站建设中的资源消耗和土地占用情况，提高工作效率，降低建设和运营成本，为质量控制、资金控制、工期控制并集中规范招标，甚至为变电站全新的制造模式等工作的开展，奠定坚实、开创性的基础。 1预制式装配变电所建造方式浅析 随着资源节约与环境友好型社会建设的逐步推进，变电站建设模式必须走向减少土地占用、降低变电站造价、缩短建设周期、与周围环境协调、提高运行可靠性、较少设备维护的发展模式，同时相关行业的技术发展也推动了变电站建设模式的发展。封闭式高压组合电器的出现实现了高压设备的模块化；电子技术和使综合自动化装置的体积大大缩小，分布式智能装置实现了综合自动化模块的工厂预制；永磁机构真空断路器及少维护、紧凑型开关柜的出现，提高了出线模块的可实施性。1.1建造目标 全预制装配式变电站的建造目标，是将从以往的土建“建造”模式提升到“制造”变电站模式。 全装配式变电站设计方案土建制造方式所讨论的土建部件，是排除了土方回填、道路路基、水工构筑物、建筑物基础这3个方面需要现场扎钢筋、立木模板或浇注混凝土的工作内容。对于“全装配式”包含以下3个方面的内容：a)可无条件实现装配式的部件，有各建筑物、围墙、电缆沟、防火墙、构支架；b)有条件实现装 全预制装配式变电站考察情况简述 朱文博，张芸 （西安供电局，陕西西安710032） 摘要：浅析了全预制装配式变电站的制造方式，叙述了对宁波市预制式装配变电站建设情况的考察情况，并通过分析对比，讨论了全预制装配式变电站的优点，阐述了实施全装配式变电站的巨大优势和重要意义。 关键词：变电站建设；全预制装配式变电站；两型一化；110kV杨柳变电站；建设方式；工期；优势 中图分类号：TM633+.3文献标识码：A文章编号：2095-0802-(2011)10-0020-03 Study of Prefabricated Substation ZHU Wen-bo，ZHANG Yun (Xi'an Power Supply Bureau,Xi'an710032，Shanxi,China) Abstract:This paper analyzed the manufacturing methods of the whole prefabricated substation,described in Ningbo substation construction,discussed of the advantages of prefabricated substations,describes the great advantage and importance of the prefab－ricated substation implementation. Key words:substation construction;all prefabricated substation;one of two types;110kV substation willow;construction methods;period;advantage 收稿日期：2011-08-30 第一作者简介：朱文博，1981年生，男，辽宁法库人，2004年毕业 于东北电力大学电力系统自动化专业，助理工程师。 20 ··
3 工程实施方法 3．1 变电站施工流程 变电站施工流程见下图。 3.2 变电站土建主要施工方法 （一）施工测量 施工测量的工艺流程图： 7 栅栏安装 4 栅栏基础 14支架安装 8大门安装 13 沟壁砌筑 5 电缆沟基础 10设备安装 12电缆敷设 16 装饰工程 15 主体工程 19 给排水施工 17 电气调试 9 构架组立 18 水电安装 3 构架基础 6建筑基础 21 带电试运行 11主变就位安装 20 站内道路 2 主变基础 1 场地平整 9 测定基础细部线位 4 测定大角桩及轴线桩 14 测定±0.00以下同一标高的水平线 19 在各施工层，以投测的大角轴线，测定其他轴线 5 测定轴线控制桩 10 砼达到规定强度 15 测定±0.00以上各 1 建筑物的定位放线 11 各层的标高控制 6 建筑物的基础放线 2 确认或复查定位依 7 检测轴线控制桩 12 测定±0.00水准点 17 测定四大角轴线延 3 根据设计定位条件 测设“建筑物矩形控制图” 8 投测四大角及主轴线 13 测定±0.00以下各负（-）整米数水平线 18 以首层轴线位置为准，在四大角轴延长线上向上逐层投测 16 建筑物的垂直度控制
（二）场平工程 场地平整施工程序框图： （三）预制装配式构件施工方法： 本工程拟采用的预制装配结构是以预制构件为主要构件，经装配、连接而成的混凝土结构，是一项新兴的绿色环保节能型建筑结构。 1.工艺流程 本工程预制构件制作采用工厂化流水生产，各种预制构件全部采用定型模具。预制构件加工完毕后，运输至施工现场，结合钢结构安装知识，进行组装。 2.预制构件的运输 由于城市高架、桥梁道路的限制，建筑预制构件体形高大异犁、重心不一，一般运输车辆不适宜装载，因此需要进行改装，降低车辆装载重心高度并设置车辆运输稳定专用固定支架。 预制构件运输图 8边坡修整 9边坡验收 13场平验收 11浆砌石护坡 12完工资料整理 4 土石方开挖 5 边坡修整 6边坡验收 10废料 2 测量放线 1 施工准备 3 植被清理 7 土方回填
苏州金门110kV变电站新建工程 临建工程施工方案 苏州金门110kV变电站新建工程项目部 二零一五年十月
批准：年月日安全审核：年月日质量审核：年月日 技术审核：年月日 编写：年月日
目录 一、编制依据 0 二、工程概况 0 三、施工准备 (2) 四、办公区与生活区施工方案 (2) 五、施工区、材料加工区、设备材料堆放区方案 (5) 六、临时用水现场排水布置及临时用电布置 (6) 七、施工现场消防布置 (7) 八、成品保护措施 (7) 九、安全保证措施 (7) 十、文明施工技术措施 (8) 附件： (8)
临建工程施工方案 一、编制依据 《输变电工程安全文明施工标准》（Q/GDW250-2009） 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2015 《临时性建(构)筑物应用技术规程(试行)》（DGJ 08-114-2005） 《施工现场临时建筑物技术规范》（JGJ/T188－2009） 二、工程概况 苏州金门110kV变电站新建工程位于苏州市金门路以南，进站道路由西侧彩香路引接。 苏州金门110kV变电站新建工程临建房主要为单层彩钢板结构，进场的临建材料必须要有质保书，并且要符合厂家设计施工图要求。 苏州金门110kV变电站新建工程临时建筑物主要位于拟建变电站南侧，主要包括办公区、生活区及加工区。 办公区位于进站道路右侧，主要包括办公室、会议室、展览室、活动室、卫生间。生活区位于进站道路右侧，包括宿舍、厕所浴室、食堂等。生活区全部采用单层彩钢板结构，食堂、厨房、卫生间、浴室采用防滑地砖，其他房间采用水泥地坪，整个食堂区域均设置纱窗。加工区位于办公区和生活区与拟建变电站东侧围墙中间，包括仓库、危险品仓库及钢筋加工区域、模板加工区域、搅拌区域、钢管堆场区域。 临时建筑一览表见下表。 临时建筑一览表 区域序 号房间名 称 数 量 建筑面积结构类型屋面做法简单装 修 办1业主办 公室1 3.6×6.0×1间=21.60㎡单层彩钢板 结构 单坡彩钢板 屋面 防滑地 砖
成都地铁4#线110kV变电站工程 调试方案 批准： 审核： 编写: 中国水利水电第七工程局有限公司
安装分局电气试验室 206年7月 目录 一、编制依据及工程概况----------------------------2 二、工作范围--------------------------------------3 三、施工现场组织机构------------------------------3 四、工期及施工进度计划----------------------------3 五、质量管理--------------------------------------4 六、安全管理--------------------------------------11 七、环境保护及文明施工----------------------------14
一、编制依据及工程概况： 1、编制依据 1.1、本工程施工图纸； 1.2、设备技术文件和施工图纸； 1.3、有关工程的协议、合同、文件； 1.4、业主方项目管理交底大纲及相关管理文件； 1.6、高压电气设备绝缘的工频耐压试验电压标准； 1.7、《工程建设标准强制性条文》； 1.8、《110kV～500kV送变电工程质量检验及评定标准》； 1.9、设备清册和材料清单； 1.10、电气设备交接试验标准G B50150－2006； 1.11、继电保护和电网安全自动装置检验规程；DL/T995-2006； 1.12、国家和行业现行的规范、规程、标准及实施办法； 1.13、我局职业健康安全、质量、环境管理体系文件以及相关的支持性管理文件； 1.14、类似工程的施工方案、施工经验和工程总结。 2、工程概况： 110kV变电站为一新建户内G I S变电站。 110kV变电站一次系统110k V系统采用单母线分段接线方式，本期共2台主变、2回出线，均为电缆出线；10kV系统为单母线分段接线，设分段断路器，本期建设Ⅰ、Ⅱ段母线，单母线分段接线，#1主变变低单臂接入Ⅰ段母线，带10kV出线8回、电容器1组、站用变1台、消弧线圈1组，母线设备1组，#2主变变低单臂接入Ⅱ段母线，带10kV出线8回、电容器1组、站用变1台，消弧线圈1组，母线设备1组。 110kV变电站二次系统由北京四方继保自动化股份有限公司生产，站内二次设备由微机监控系统、继电保护装置、直流系统及电能计量系统
编号： 110kV#3主变扩建工程 #3主变压器启动送电方案 编制单位：
110kV#3主变扩建工程 #3主变压器启动送电方案 批准（启委会） 调度机构（省中调） 批准： 审核： 运行单位（） 批准： 审核： 建设单位（） 批准： 审核： 编制单位（） 批准： 审核： 编制： 印发： 110kV变电站#3主变扩建工程启动委员会 海南电网电力调度控制中心，供电局 送达：海口地调调度台、110kV滨海站、福建宏闽工程监理有限公司、郑州祥和集团电气安装有限公司
目录
一、工程概况 1、建设规模： 本期为海口滨海110kV变电站#3主变扩建工程，主要工程量为：安装1×50MVA主变压器1台、中性点隔离开关1组、110kV中性点避雷器1台、10kV氧化锌避雷器3台、绝缘铜管母线75米、中性点电流互感器1台、支柱绝缘子1支；安装10kV进线开关柜1面、10kV馈线开关柜4面、10kV 电容器开关柜1面、10kV消弧线圈开关柜1面、封闭母线桥10米、电力电容器组1组、串联电抗器3台、接地变消弧线圈成套装置1套；安装#3主变保护屏1面、#3主变测控屏1面、10kV分段备自投屏1面、10kV消弧线圈控制屏1面、#3主变电度表屏1面；安装10kV电缆150米、控制电缆5200米。 2、电气主接线方式： 110kV采用单母线分段接线方式。 10kV采用三分段母线接线方式。 110kV配电装置采用户内GIS布置方式。 3、保护设备采用南京南瑞继保工程技术有限公司产品，主要保护设备。 二、启动范围 (一)启动范围 1、#3主变压器； 2、10kV III段母线； 3、#3接地变消弧线圈成套装置。 4、#3电容器组。
崇礼王山坝风电场 升压站扩建工程 绿 色 施 工 计 划 保定京电电力建设有限公司
第一篇工程概况 依据绿色施工管理规范，为贯彻落实建设工程节地、节能、节水、节材和保护环境的技术经济政策，建设资源节约型、环境友好型社会、通过采用先进的技术措施和管理，最大程度地节约资源，提高能源利用率，减少施工活动对环境造成的不利影响，规范绿色施工管理，特编制本工程绿色施工方案。 第二篇绿色施工标准化管理 一、绿色施工组织管理 (一)组织机构 1、建立变电站新建工程“绿色施工施工标准化”工作领导小组，施工管理员明确岗位责任，奖罚兑现。 2、根据施工组织设计和公司要求，结合工地实际情况，制定工地绿色施工、文明施工标准化建设奖罚办法。 3、项目部和施工管理办公室必须按统一的规格标准，制作绿色施工施工标准化管理责任制度，悬挂于办公室内，明确绿色施工管理目标，分解和细化后各自的责任，责任的考核目标，做到责任明确，奖罚鲜明，切实检查各项制度的落实情况。 4、凡绿色施工措施不齐备，存在严重隐患，或管理人员违规指挥，违背绿色施工有关条例时，绿色施工管理小组成员有权令其停工，坚持一票否决制。（二）绿色施工管理目标 节地、节能、节水、节材和保护环境，高效利用资源，推进现代化、标准化建设。施工现场绿色施工合格率100％，优良率50％以上。 绿色施工全面达到“攀枝花市绿色施工施工标准化工地”标准，争创“攀枝花市绿色文明施工标准化工地”。 绿色施工目标年、月都要控制达标计划，目标分解到人，责任落实，考核到人。 (三)绿色施工基本要求 1、贯彻绿色施工新标准和规范，管生产必须管绿色施工，做到绿色施工工作与生产任务同时计划、同时布置、同时检查、同时总结、同时评比，绿色施工措施提前施工，经验收合格后交付使用。 2、加强绿色施工的宣传教育，工人报到后，按在册人数开会宣传有关法规、规章制度，全民重视绿色施工，全民参与绿色施工。 3、每月绿色施工领导小组作一次工地的绿色施工检查，平时针对存在的问题，及时组织开会教育，令其整改。 4、每天进行绿色环保施工检查，紧跟生产制度，进行监护，对违章作业，及时纠正，对违规作业，坚决制止。其教育或均需记录签字，以示慎重敲响警钟。（四）绿色施工管理基础资料 绿色施工档案资料是绿色施工基础工作之一，也是检查考核落实绿色施工责任制资料和反映工作情况的重要依据，同时是为绿色施工管理工作提供分析、研究、掌握绿色施工动态，以便改进工作，达到预测、预报、预防事故的目的，必须及时作好作全，真实反映情况。要作好的资料主要有： 1、工地的绿色施工组织机构及岗位责任制；
110kV 变电站施工组织设计 1、工程概况和特性 1.1工程范围及内容： 1. 1.1郑州设计院设计图纸范围内某110kV 变电站高低压电气设备安装。 室外高压设备安装：导线安装；避雷针安装；主变压器安装3台；龙门架安 装6架及变压器中心点接地隔离开关；中性点避雷器安装。 室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；电容器电抗器安装；消弧柜、控制柜安装；一次电缆敷设。 低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。 控制室设备安装：整流装置安装；蓄电池组安装；二次回路结线；二次电缆 敷设；控制、保护、信号屏台安装。 接地装置安装：接地装置安装； 站内防火部分：消防设施系统安装； 以上安装设备应做的所有试验。 1.1.2 110kV 变电站与高低压供电线路的安装对接。 2.1特性：主变压器SFSZ10-2000/110，容量比：100%/100%/100% YN,YO,d11；kV .3.6%5.2 3335%25.111088 ?±?± ； 2、施工现场组织机构 为了确保工程质量、高效、有序的工作，本工程实行项目机构负责制。成立110kV 某变电站新建工程项目管理部。项目经理部的人员由公司各职能部门选派的工作骨干组成，在项目部中承担相应的工作。对于不能胜任工作或玩忽职守的人员，监理工程师有权提出撤换要求，项目部应根据监理工程师的要求从速完成人员撤换。项目经理部设项目经理、项目总工各一人，下设电气试验室、变电安装班、配电安装班，全面负责工程施工。 2.1 组织机构关系图 见附图一。 2.2 工程主要负责人简介 见附项目经理表。

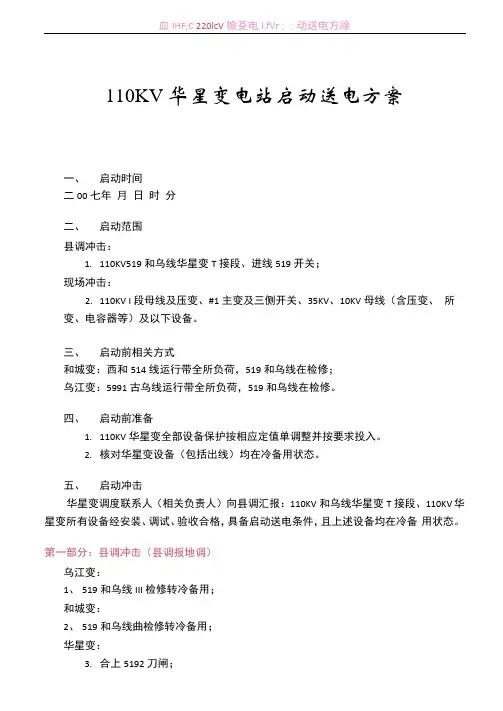

110KV华星变电站启动送电方案 一、启动时间 二OO七年月日时分 二、启动范围 县调冲击： 1.110KV 519和乌线华星变T接段、进线519开关； 现场冲击： 2.110KVⅠ段母线及压变、#Ⅰ主变及三侧开关、35KV、10KV母线（含压变、所变、 电容器等）及以下设备。 三、启动前相关方式 和城变：西和514线运行带全所负荷，519和乌线在检修； 乌江变：5991古乌线运行带全所负荷，519和乌线在检修。 四、启动前准备 1.110KV华星变全部设备保护按相应定值单调整并按要求投入。 2.核对华星变设备（包括出线）均在冷备用状态。 五、启动冲击 华星变调度联系人（相关负责人）向县调汇报：110KV和乌线华星变T接段、110KV 华星变所有设备经安装、调试、验收合格，具备启动送电条件，且上述设备均在冷备用状态。 第一部分：县调冲击（县调报地调） 乌江变： 1、519和乌线由检修转冷备用； 和城变： 2、519和乌线由检修转冷备用； 华星变： 3、合上5192刀闸； 4、合上519开关； 和城变： 5、停用519开关重合闸； 6、将519开关由冷备用转热备用； 7、用519开关对线路冲击3次（冲击设备：华星变T接段、进线519开关）； 第二部分：现场冲击 110KV部分：
1.拉开519开关； 2.合上5191刀闸； 3.将110KV压变由冷备用转运行（合上5015刀闸及低压侧保险）； 4.合上5011刀闸； 5.合上501开关； 6.用519开关对母线设备冲击3次（冲击设备：110KV母线及压变、501开关）； 监视110KV母线电压； 7.拉开501开关； 8.合上5012刀闸； 9.合上5010中性点接地刀闸； 10.519开关复压过流Ⅱ段由秒调至秒；501开关复压过流Ⅱ段由（）秒调至（）秒； 11.用501开关对#Ⅰ主变冲击5次并拉开（每次间隔时间5分钟）； 监视主变冲击电流及声音； 12.将301、101开关由冷备用转热备用； 13.合上501开关； 14.拉开5010中性点接地刀闸； 35KV： 15.将35KV压变由冷备用转运行（合上3015刀闸及低压侧保险）； 16.将303开关1#所用变由冷备用转运行； 17.将305、307开关由冷备用转热备用； 18.合上301开关（冲击设备：35KV母线及压变、所用及305、307开关一侧）； 监视35KV电压； 19.合上305、307开关（空开关）； 20.进行110KV、35KV压变二次对相； 10KV： 21.将10KV压变由冷备用转运行（合上1015刀闸及低压侧保险）； 22.将103开关2#所用变由冷备用转运行； 23.将105、107、121、131、141、151、161、171、181、100开关由冷备用转热备用； 24.检查1051刀闸已拉开， 25.合上101开关（冲击设备：10KV母线及压变、所用及105、107、121、131、141、 151、161、171、181、100开关一侧）； 监视35KV电压 26.合上105、107、121、131、141、151、161、171、181、100开关（空开关）； 27.进行110、10KV压变二次对相； 28.进行#Ⅰ主变有载分接头调整试验，关注各级电压变化情况；做好带负荷准备工作； 29.停用519开关全部保护； 30.停用#Ⅰ主变差动、零序保护；
