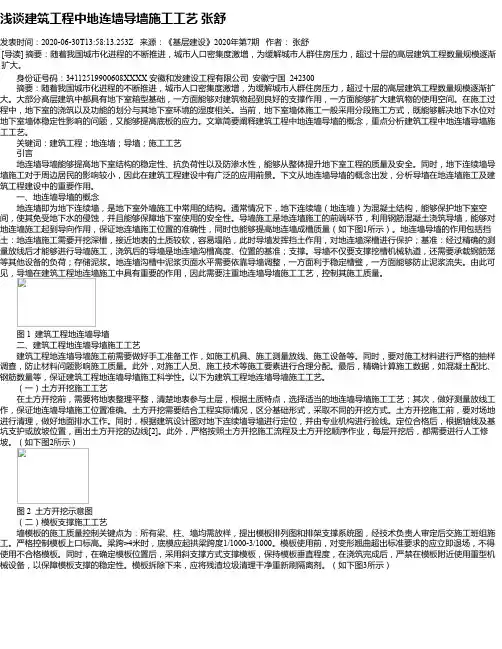

建筑工程中地连墙导墙施工工艺
摘要:随着城市化发展水平的不断提高，人们生活的质量也开始变得越来越高了，建筑在人们生活中占据的位置也开始变得越来越重要了，为了能够进一步提高建
筑施工的质量，我们必须要不断加强对建筑施工工艺的研究力度，只有这样建筑
的使用性能和质量才能够得到提升。本文就建筑工程地连墙导墙施工工艺进行研究，希望能够提高建筑地下室墙体分段水工的质量，只有这样建筑的使用功能才
不会受到影响。
关键词:建筑工程；地连墙导墙；施工工艺
建筑的地连墙导墙主要是被应用于地下室箱型基础的施工过程中，地连墙导
墙施工工艺是建筑主体施工过程中的一个非常重要的施工手段，其不仅能够让建
筑施工变得更加规范，同时其还能够提高建筑施工环境的质量，在进行建筑地下
室施工的过程中，地连墙导墙施工工艺不仅要求建筑地下室的施工环境必须要达
到相应的湿度，同时还要求其必须要满足建筑施工完整性的要求，只有这样建筑
地下室在投入使用之后才不会受到基础底板应力和地下水位的影响，建筑施工的
质量和使用性能才能够得到提升。
1地连墙与导墙的概述
建筑地下室连导墙是一种经常被应用于地下室外墙施工方法，又被称之为地
下连续墙，其在建筑地下室施工的过程中经常会应用到的一种建筑地连墙结构就
是混凝土结构，这种结构不仅具有非常强的防渗效果，同时还能有着称重、挡土、截水的作用，对地下室空间性能的提升有着非常大的作用。导墙是一种在地下钢
筋混凝土浇筑大的前提下应用的载荷墙体，其本身具有非常好的导向性，并且能
够通过支模和精准的放线来完成的结构基础施工形式。
地下连续墙施工技术是基于机械化操作的基础上得以全部实现的，而施工机
械化的有效应用可在一定程度上提高施工效率与施工质量，减少工作人员工作负担，从而缩短工期。在应用过程中，所产生的噪音相对较小，对周边环境以及人
们的生活、学习与休息影响性小，适用于城市房屋工程施工建设中。地下连续墙
施工技术可实现贴近施工，在具体建筑主体10cm处就可进行地下连续墙施工。
加之，适用性强，在砂砾层、硬岩层、软岩层以及冲击地层等地基上，均可进行
地下连续墙施工。另外，地下连续墙施工技术极高的刚度（可承受1.3cm土压力）以及低透水性，在房屋建筑地基基坑施工中具有巨大的应用价值，可实现逆作法
施工以及防渗性施工中的广泛应用。
采用地下连续墙施工技术，其连续墙与连续墙之间的连接部位结构相对脆弱，易出现施工质量问题。当在实践应用时，连续墙施工技术的不合理操作会来连续
墙相邻墙段出现漏水与无法对齐的现象。同时，在特殊地质条件下，连续墙施工
技术应用难度相对较大，尽管可以充当临时档土结构，发挥挡土墙作用，当其
所需要的资金投入巨大。此外，在城市工程项目施工建设中，地下连续墙施工所
形成的废弃泥浆处理相对困难，为施工管理增添了难度。

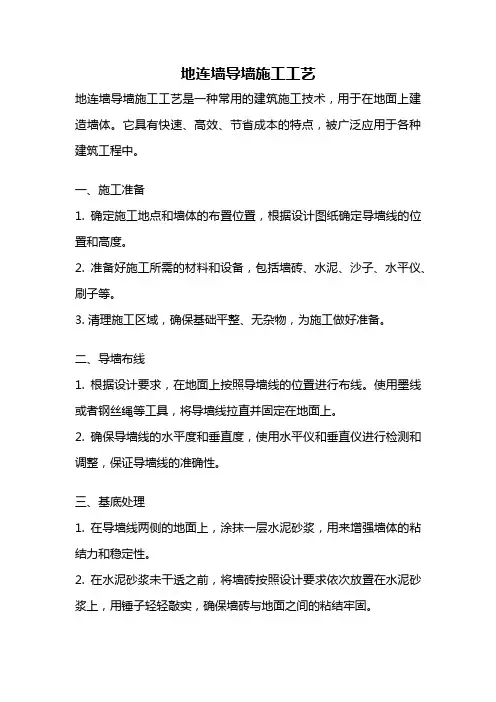

2地连墙导墙的施工准备
2.1准确的放线测量
依据设计单位提供的图纸，进行相关场地的定位与基坑深挖，确保在相对应
准备完全的岩土质量下，具备能够承担荷载与沉降情况的桩位定点。
2.2工程材料与设备
在进行建筑工程选材的时候，我们必须要对钢筋的型号和混凝土的强度进行
地下连续墙内支撑施工工 艺 Ting Bao was revised on January 6, 20021
上海世博会地区B02、B03地下空间工程（B03A-02中国黄 金大厦）项目 地下连续墙+内支撑施工考察报告 上海世博会区B02、B03地下空间工程（B03A-02中国黄金大厦）项目与2013年9月份开工，由于前期其他原因，与11月份开始地基加固，到2014年4月份地基加固结束开始开挖基坑，施工地下连续墙和内支撑。 （下部为金元宝造型，上部为帆船造型） 由于上海当地的地质条件较差，淤泥质土和流沙类似，首先要在基坑四周做地下连续墙，打混凝土旋喷挤密桩，喷射混凝土固结，待固结达开挖条件后开始挖基坑。开挖前还要把钢构柱提前打到地下，落到预先打的桩顶，此柱作为内支撑的支座。 （第一道支撑）
（内支撑支座处钢构柱） 由于建设地点为世博会地区，该项目为2010年世博会澳大利亚馆所在位置，拆除后地下仍有桩存在，就近的卢浦大桥在建引桥时，拉锁基础在此，此地区之前是一钢厂的设备间，地下设备基础众多，并且地区存在一20mX8mX7m的钢筋混凝土夹钢板油库，给施工造成很大不便，清理障碍物耗时耗资巨大。 地下连续墙+内支撑施工工艺可大致分为：地下墙施工，立柱桩施工，第一次土方开挖，第一道支撑施工，第二次土方开挖，第二道支撑施工，第三次土方开挖，第三道支撑施工，第四次土方开挖，第四道支撑施工。（因该项目靠近地铁，经地铁部门强烈要求，以及二道内支撑层高原因，此工程采用四道内支撑，上海地区其他工程一般都采用三道内支撑）浇筑基础底板，拆除第四道支撑，以此类推，现已施工到地下负二层顶部，随后将拆除第二，三道支撑。 逆作法施工技术的原理是将高层建筑地下结构自上往下逐层施工，即沿建筑物地下室四周施工连续墙或密排桩，作为地下室外墙或基坑的围护结构，同时在建筑物内部有关位置，施工楼层中间支撑桩，从而组成逆作的竖向承重体系，随之从上向下挖一层土方，一同土模浇筑一层地下室梁板结构，当达到一定强度后，即可作为围护结构的内水平支撑，以满足继续往下施工的安全要求。与此同时，由于地下室顶面结构的完成，也为上部结构施工创造了条件，所以也可以同时逐层向上进行地上结构的施工。 是基础工程在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地
地下连续墙成槽施工 导墙施工 在地下连续墙成槽前，应砌筑导墙。导墙制作做到精心施工，导墙质量的好坏直接影响地下连续墙的边线和标高，是成槽设备进行导向，是存储泥浆稳定液位，维护上部土体稳定，防止土体坍落的重要措施。 根据本工程地质情况，研究决定地下连续墙施工采用倒“L”型现浇钢筋混凝土倒导墙（见如下导墙结构图），导墙间距860mm，砼采用商品砼，强度等级为C30 。导墙为地下连续墙平面定位基准物，轴线定位精度必须达到规定要求， 导墙结构图 施工方法 测量放样：根据地下连续墙轴线定出导墙挖土位置。 挖土：测量放样后，采用机械挖土和人工修整相结合的方法开挖导墙。挖土标高由人工修整控制。 立模及浇砼：在砼垫层面上定出导墙位置，再扎钢筋。导墙外边以土代模，内边立钢模。 拆模及加撑：砼达到一定强度后可以拆模，同时在内墙上面分层支撑80×80mm方木，防止导墙向内挤压，方木水平间距2m，上下间距为0.6m，可根
据实际情况进行调整。 施工缝：导墙施工缝是“凹凸”型，增加钢筋插筋，使导墙成为整体，达到不渗水的目的，施工缝应与地下连续墙接头错开。 变形缝：导墙应设变形缝，其间距可为20～40m，两片导墙的变形缝不宜设置在同一断面。 转角处导墙处理：本工程地下连续墙有转角型槽段，而成槽机抓斗宽度为2.8m，为解决槽段尺寸与抓斗宽度矛盾，考虑转角处导墙沿轴线方向外放尺寸，并对转角型槽段尺寸作局部调整（后附日新环岛站地下连续墙分幅施工平面图）。 施工要点 导墙在支模、砼浇筑等工序严格按规范施工。 在导墙沟槽开挖结束后，如遇土体塌方，先采用麻袋装土堆砌塌方处，再将中心线引入沟槽下，以控制底模及模板施工，确保导墙中心线的正确无误。 在导墙砼浇注前，将导墙顶面标高放样于模板面上，以控制导墙顶面标高。 导墙砼达到一定强度后方可拆摸，拆除后立即在导墙沟内设置上中下三道水平间距2米的方木支撑，确保导墙不移动。导墙模板拆除后，检查导墙的中心线平整度、垂直度是否符合要求。 导墙施工结束后，即在导墙顶面上画出分幅线，用红漆标明单元槽段的编号；同时测出每幅墙顶标高，标注在施工图上，以备有据可查。经常观察导墙的间距、整体位移、沉降，并作好记录，成槽前做好复测工作。 导墙混凝土自然养护到70％强度以上，方可进行成槽作业。 导墙制定精度及验收标准见下表。 本工程由一套泥浆工厂负责新浆的配制和回收浆的处理，由于施工现场的狭
一，编制依据 1，******设计院设计的市一商校实训楼结施改62号图纸； 2，结施改57#图纸《连续墙设计说明及大样图》 3，2008年5月17日会议精神； 4，GB50204-2002《混凝土结构工程施工质量验收规范》； 5，JGJ/T10-95《砼泵送施工技术规程》 6，GB50367-2006《砼结构加固设计规范》 7，JGJ145-2004《混凝土结构后锚固技术规程》 二，工程概况 基坑围护工程采用600（800）厚地下连续墙结作为挡土结构和防渗帷幕，地下连续墙作为地下室外墙，即“二墙合一”。地下连续墙内侧为满足使用及受力要求设置内衬墙，根据设计意图衬墙与地下室连续墙及地下室底板整体连接，共同受力。根据甲方要求只对地下二层内衬墙进行施工，约1700㎡。 三，施工准备 1，施工技术准备 由项目技术负责人***组织项目部技术人员、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点作好记录，通过会审，对图纸中存在的问题，与设计、甲方、监理共同协商解决，取得一致意见后实施该衬墙设计施工方案。 由项目***组织甲方专业分包武建特种公司（专业植筋队伍）施工技术人员及特种作业工人，认真学习GB50367-2006《砼结构加固设计规范》，仔细了解结构胶粘剂的使用性能和配比。 2，机具准备 机械螺杆式锚具20台，燕尾卡6200个，电焊机2台，钢筋切割机2台。
3，材料准备 ?12圆钢4.8吨，?10圆钢17吨，?8圆钢1.8吨，止水环6200个，结构粘胶剂6组，5厚止水钢板250米，预埋?48*3.5钢管120米，?14螺纹钢筋撑脚300㎏，遇水膨胀止水条12米，玻璃胶35瓶. 4，模板支撑预留预埋 衬墙在-7.830——-7.38标高450㎜高度，在浇筑地下室底板砼同时浇筑，为固定第一次浇筑砼衬墙模板预埋如下图形式的撑脚，撑脚间距915㎜，同时在距衬墙边2-2.5米范围预埋500㎜长钢管作为衬墙模板的三角形斜撑（如下图）： 四，植筋 衬墙原设计锚拉钢筋为?10@1000梅花形布置。而施工时衬墙的模板很难固定。根据2008年5月17日会议精神，为了节约成本衬墙上梅花锚拉钢筋取消，用?12圆钢@458矩形布置植入连续墙中。这样同时可以取代衬墙中锚拉钢筋又可以固定模板。锚拉筋加工如下图： 锚拉筋下料长度为14D+70+293+350=881㎜，在植筋的另一端400㎜范围加工成螺杆，用螺帽来控制模板向内侧位移，外侧螺帽固定模板。 锚拉筋植筋具体施工工艺按照梁板植筋施工方案执行不再重复。 五，施工工艺 1，工艺流程 凿除连续墙保护层→（底板上450㎜高衬墙）地下室底板、地梁钢筋安装完毕（施工段））→放线→安装模板撑脚→植锚拉筋→模板加固校正→预埋衬墙支撑钢管→浇筑底板及450高衬墙砼→450高衬墙模板拆除→（京冶公司地下二层连续墙钢支撑已经拆除）→植衬墙-7.38以上标高锚拉筋→放模板控制线→安装螺帽，玻璃胶固定→模板打孔安装→木枋及钢管加强→安装燕尾卡→螺帽固定校正→两道钢管斜撑→浇筑衬墙砼（和-3.930标高梁板一起浇筑）→植-3.93至冠梁顶锚拉杆、支
SGBZ-0109地下连续墙施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑地基基础工程施工质量验收规范》GB50202-2002 1、范围 本工艺适用于工业与民用建筑地下连续墙基坑工程。 地下连续墙是在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构，工业建筑的深池、坑；竖井等。 2、施工准备 2.1材料要求 2.1.1水泥 用32.5号或42.5号普通硅酸盐水泥或矿渣硅酸盐水泥，要求新鲜无结块。 2.1.2砂 宜用粒度良好的中、粗砂，含泥量小于5%。 2.1.3石子 宜采用卵石，如使用碎石，应适当增加水泥用量及砂率，以保证坍落度及和易性的要求。其最大粒径不应大于导管内径的1／6和钢筋最小间距的1／4，且不大于40mm。含泥量小于2%。
2.1.4外加剂 可根据需要掺加减水剂、缓凝剂等外加剂，掺入量应通过试验确定。 2.1.5钢筋 按设计要求选用，应有出厂质量证明书或试验报告单，并应取试样作机械性能试验，合格后方可使用。 2.1.6泥浆材料 泥浆系由土料、水和掺合物组成。拌制泥浆使用膨润土，细度应为200～250目，膨润率5～10倍，使用前应取样进行泥浆配合比试验。如采取粘土制浆时，应进行物理、化学分析和矿物鉴定，其粘粒含量应大于50%，塑性指数大于20，含砂量小于5%，二氧化硅与三氧化铝含量的比值宜为3～4。掺合物有分散剂、增粘剂(CMC)等。外加剂的选择和配方需经试验确定，制备泥浆用水应不含杂质，pH值为7～9。 2.2主要机具设备 2.2.1成槽设备 有多头钻成槽机、抓斗式成槽机、冲击钻、砂泵或空气吸泥机(包括空压机)、轨道转盘等∥ 2.2.2混凝土浇灌机具 有混凝土搅拌机、浇灌架(包括储料斗、吊车或卷扬机)、金属导管和运输设备等。 2.2.3制浆机具 有泥浆搅拌机、泥浆泵、空压机、水泵、软轴搅拌器、旋流器、振动筛、泥浆比重秤、漏斗粘度计、秒表、量筒或量杯、失水量仪、静切力计、含砂量测定器、pH试纸等。 2.2.4槽段接头设备 有金属接头管、履带或轮胎式起重机、顶升架(包括支承架、大行程千斤顶和油泵等)或振动拔管机等。

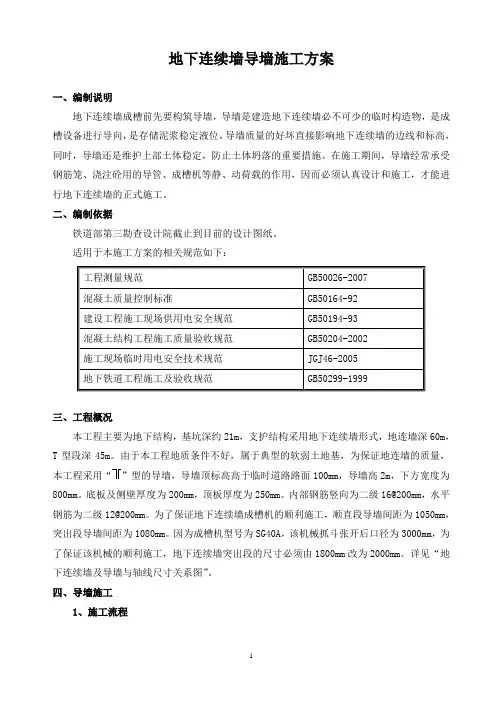

地下连续墙导墙施工方案
技术交底记录 表 C2-1
资料编号
XX
工程名称
XX
交底日期
XX
施工单位
基坑围护
XX
分项工程名称
地下连续墙施工
交底提要
地下连续墙施工控制
交底内容：
一、地连墙设计要求
1、地连墙设计厚度为 XXmm，成槽深度为 XXm，共计 XX 幅，槽段间采用圆形锁口管接头，混凝土设计 强度等级为水下 CXX，抗渗等级为 PX。地连墙垂直度控制为 XXX,清孔后的成槽深度与设计深度的误差为 +100mm。地下连续墙施工时按开挖深度 H/150 外放（H 为基坑开挖深度），确保结构和建筑尺寸。地连墙范 围详见《基坑围护平面布置图》。
区域 地墙编号 幅数
墙底标高 （相对）
成槽深度
混凝土强度
Ⅰ区
X型
18
-41.1
40m
水下 C35,P8
X型
4
-41.1
40m
水下 C35,P8
X型
5
-43.1
42m
水下 C35,P8
X型
2
-43.1
42m
水下 C35,P8
X型
10
-43.1
42m
水下 C35,P8
X型
14
-46.1
45m
水下 C35,P8
II 区
X型
25
-41.1
40m
水下 C35,P8
X型
8
-41.1
40m
水下 C35,P8
X型
9
-43.1
42m
水下 C35,P8
X型
9
-43.1
42m
水下 C35,P8
二、施工工艺流程
测量放线→导墙施工→泥浆配制→槽段开挖→清理沉渣→锁口管吊放→钢筋笼吊放→二次清孔→砼 浇注→锁口拔出→墙底后注浆。
9 页脚内容

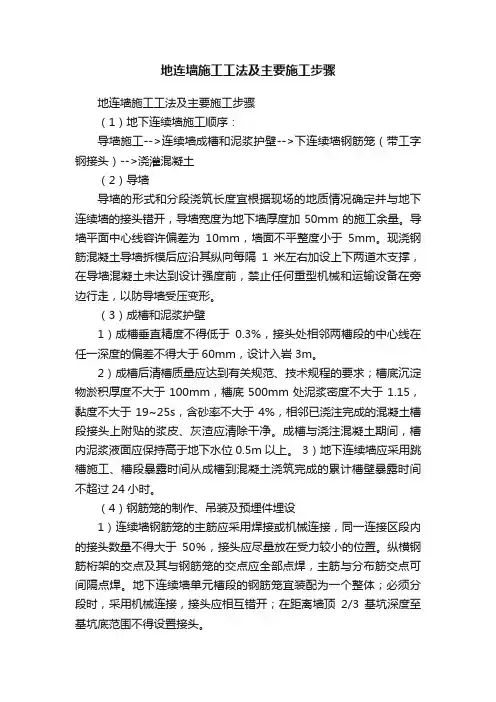

地连墙施工工法及主要施工步骤 （1）地下连续墙施工顺序： 导墙施工-->连续墙成槽和泥浆护壁-->下连续墙钢筋笼（带工字钢接头）-->浇灌混凝土 （2）导墙 导墙的形式和分段浇筑长度宜根据现场的地质情况确定并与地下连续墙的接头错开，导墙宽度为地下墙厚度加50mm的施工余量。导墙平面中心线容许偏差为10mm，墙面不平整度小于5mm。现浇钢筋混凝土导墙拆模后应沿其纵向每隔1米左右加设上下两道木支撑，在导墙混凝土未达到设计强度前，禁止任何重型机械和运输设备在旁边行走，以防导墙受压变形。 （3）成槽和泥浆护壁 1）成槽垂直精度不得低于0.3%，接头处相邻两槽段的中心线在任一深度的偏差不得大于60mm，设计入岩3m。 2）成槽后清槽质量应达到有关规范、技术规程的要求；槽底沉淀物淤积厚度不大于100mm，槽底500mm处泥浆密度不大于1.15，黏度不大于19~25s，含砂率不大于4%，相邻已浇注完成的混凝土槽段接头上附贴的浆皮、灰渣应清除干净。成槽与浇注混凝土期间，槽内泥浆液面应保持高于地下水位0.5m以上。 3）地下连续墙应采用跳槽施工、槽段暴露时间从成槽到混凝土浇筑完成的累计槽壁暴露时间不超过24小时。 （4）钢筋笼的制作、吊装及预埋件埋设 1）连续墙钢筋笼的主筋应采用焊接或机械连接，同一连接区段内的接头数量不得大于50％，接头应尽量放在受力较小的位置。纵横钢筋桁架的交点及其与钢筋笼的交点应全部点焊，主筋与分布筋交点可间隔点焊。地下连续墙单元槽段的钢筋笼宜装配为一个整体；必须分段时，采用机械连接，接头应相互错开；在距离墙顶2/3基坑深度至基坑底范围不得设置接头。 2）为保证钢筋保护层厚度，在钢筋笼的两侧应焊接定位垫块，钢筋笼水平方向每侧设两列，每定位垫块纵向间距为4m。 3）钢筋笼吊运过程中所需的加强筋由施工单位根据起吊方式自行确定。必须防止起吊时产生过大变形造成入槽困难及碰撞槽壁，特别是异形槽段更应注意。 4）钢筋笼入槽至设计标高时，用槽钢穿入钢筋笼竖向桁架上端的吊环内将其搁置在导墙上。 5）钢筋笼制作与吊装偏差控制要求： 竖向主筋间距偏差不宜大于10mm，水平主筋间距偏差不宜大于20mm； 预埋件位置偏差不宜大于15mm；钢筋笼吊入槽内中心位置不宜大于10mm； 钢筋笼吊入槽内垂直度不宜大于2‰； 钢筋笼吊入槽内标高偏差不宜大于10mm。 （5）混凝土浇筑 1）混凝土导管直径、间距、位置由施工单位自行确定。 2）混凝土配合比应满足设计强度要求，采用导管在泥浆中浇筑的混凝土应和易性好、流动度大、缓凝；混凝土与泥浆密度差应大于1.1。 3）混凝土浇灌前，可利用导管进行约15min以上的泥浆循环，以改善槽内泥浆质量。 4）钢筋笼入槽6h内应开始浇灌混凝土，刚开始浇灌时速度要快，使槽底沉
2 地下连续墙施工工艺 2.1 工艺流程（见图 1） 2.2 导墙施工 2.2.1 导墙的结构形式 导墙可以由以下几种材料做成： （1）木材。厚5cm的木板和10cm×10cm方木，深度1.7～2.0m。 （2）砖。75号砂浆砌100号砖，常与混凝土做成混合结构。 （3）钢筋混凝土和混凝土，深度1.0～1.5m。 （4）钢板。 （5）型钢。 （6）预制钢筋-混凝土结构。 （7）水泥土。
导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。导墙间距应为设计墙厚加余量（4～6cm），允许偏差±5mm，轴线偏差±10mm，一般墙面倾斜度应大于1/500。到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。导墙后的填土必须分层回填密实，以免被泥浆掏刷后发生孔壁坍塌。常见的导墙结构形式见图2。 2.2.2 导墙施工方法 （1）导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。 （2）导墙施作时放宽40～60mm（沿中轴线向两侧，每边放宽20～30mm），是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。 （3）为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线向外多放120～130mm（一般连续墙内侧轮廓放宽100mm）。 （4）导墙垂直度控制在±7.5mm内，导墙内墙垂直度控制在±3mm内，导墙顶面平行，全长范围内高差控制在±5mm内，导墙轴向误差控制在±10mm之内。 （5）导墙上口高出地面100mm，以防垃圾和雨水冲入导槽内污染或者稀释泥浆。
地下连续墙施工 本工程地下连续墙厚1m ，深度在25m 左右，结合本工程具体地质条件，对本工程比较适用的成槽方法为抓斗成槽施工工艺。考虑到连续墙进入强风化岩层或中、微风化岩层，另备一定数量的冲孔桩机在必要的时候采用冲孔成槽施工。主要施工机械为：液压抓斗GB34一台、两台旋挖机、冲孔桩机8台、100吨汽车吊1台、50吨汽车吊1台。 本工程地下连续墙施工流向：先从东北角开始施工，逆时针施工至西北段，最后施工南面部分连续墙。 一、连续墙施工工艺 施工工艺流程如下图所示，其中导墙施工、泥浆制备与处理、抓-冲结合成槽、钢筋笼制作与吊装、混凝土灌注是连续墙工程施工中的主要工序。 挖导沟 筑导墙 抓槽 修整槽孔 吊放 钢筋网 插入 砼导管 灌注水下砼 置换出 泥浆 浇灌机架 组装就位 钢筋制作 补进 泥浆 排除 沉渣 排除 泥渣 开挖过 程补浆 输入泥浆 制 备 泥 浆 沉淀 沉淀池的砂、石、土 泥浆排放或处理 机械调试 组装挖 槽机械 机械就位 外运 清槽 施工下一槽段 冲岩 连续墙施工工艺流程图 二、连续墙施工方法 (1)导墙施工
导墙施工是地下连续墙施工的重要准备环节，其主要作用是为成槽导向，控制标高，控制槽段，钢筋网定位，防止槽口坍塌及承重。 导墙施工顺序为：平整场地→测量定位→挖槽→浇注垫层→绑扎钢筋→支模板→浇筑混凝土→拆模并设置横撑→导墙外侧回填粘土压实。 (2)泥浆配置和使用 泥浆的正确使用是成槽的关键。结合本工程的地质特点和施工条件，采用膨润土和优质粘土进行泥浆制备。 a、泥浆池及泥浆沟设置 在基坑内的设置2个三级泥浆池，包括沉淀池、循环池、储浆池，尺寸为20m×6m，深度2m，采用C20混凝土浇筑，墙厚200mm。泥浆池平面布置见下图。 泥浆池构造示意图 沿基坑外侧1.2m处设置400mm×400mm砖砌泥浆沟，地下连续墙施工完成后作排水沟使用。泥浆沟与泥浆池相连，同时通过预埋φ400PVC管与连续墙沟槽连接。泥浆池构造见下图。
地铁站维护结构地下连续墙施工工艺 地下连续墙施工工艺流程 地下连续墙的主要施工工艺流程详见图: 图地下连续墙施工工艺流程 一．导墙测量放样 根据工程测量控制桩点，准确测量出地下连续墙的轴线和导墙样线并及时设置可靠牢固的施工控制桩点。 （1）高程测量 在围挡脚内侧布设一条闭合水准线，并与已知高程基准点联测，计划在地墙施工区域设2处高程点，以方便施工。设置的位置应选择在不易受外界影响的区域，并用红油漆作出醒目标志。 定期对连续墙上与导墙上的高程控制点进行复核。 （2）平面测量控制
根据图纸要求，放线时根据上级单位提供的现场坐标控制点，以设计图纸坐标为依据，进行测量放线并经建设单位、监理复测验收合格后，才能开始导墙施工。地下墙导线测量网应闭合。定期对现场设置的固定测量控制点进行复核。二．导墙施工 （1）导墙基槽开挖 1）导墙基槽深度约~，土质为回填土，可采用垂直开挖。为防止导墙基槽开挖时损坏不明地下管线，首先采用人工进行探槽开挖，确认无地下管线后,再采用挖掘机开挖，人工配合清底、夯填、整平。 2）遇有地下管线时，在对地下管线采取保护措施后,进行开挖,在管线外侧范围内采用人工进行开挖. 3）导墙分段施工，分段长度根据模板长度和规范要求，一般控制在30～60m，本工程分段长度控制在50m以内。 4）导墙开挖前根据测量放样成果、地下连续墙外放100mm，实地放样出导墙的开挖宽度，并洒出白灰线。 5）为及时排除坑底积水，在两端设置积水井，在一定距离设置集水坑，用抽水泵外排。 （2）墙体施工 1）导墙沟槽开挖后立即将导墙中心线引至沟槽中，验槽后，根据技术要求及时浇筑一层15cm厚C15的混凝土垫层，以此作为施工时的底模。 2）底模施工结束后安装及绑扎导墙钢筋，钢筋施工结束经“三检”合格后，填写隐蔽工程验收单，报监理验收，经验收合格后方可进行下道工序施工。 3）导墙模板采用组合钢模板，模板加固采用钢管支撑加固，上部支撑的间距不大于2米，下部支撑的间距不大于1米，模板将加固牢固，严防跑模，并保证轴线和净空的准确，砼浇注前先检查模板的垂直度和中线以及净距是否符合要求，经“三检”合格后报监理通过方可进行砼浇注。 4）砼浇注采用商品砼，溜槽入模，砼浇注时两边对称分层交替进行，严防跑模。如发生跑模，立即停止砼的浇注，重新加固模板，并纠正到设计位置后，再继续进行浇注。浇注过程中，按照规范做抗压试块和做坍落度实验，以检验混凝土质量。 5）砼的振捣采用插入式振捣器，振捣间距为左右，防止振捣不均，同时也
地下连续墙施工工艺 2.1工艺流程（见图1 ） 图1 导墙施工工艺流程图 2.2导墙施工 2.2.1导墙的结构形式 预制钢筋-混凝土结构。 导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。导墙间距应为设 计墙厚加余量（4?6cm）,允许偏差土5mm轴线偏差土10mm 一般墙面倾斜度应大于1/500。到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。导墙后的填土必须分层回填密 实，以免被泥浆掏刷后发生孔壁坍塌。常见的导墙结构形式见图2。
I5o| 图2常见导堆结构形式 222导墙施工方法 (1)导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。 (2)导墙施作时放宽40?60mm(沿中轴线向两侧，每边放宽20?30mm，是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。 (3)为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线 向外多放120?130mm(—般连续墙内侧轮廓放宽100mm ° (4)导墙垂直度控制在土7.5m m内，导墙内墙垂直度控制在土 3mm内，导墙顶面平行，全长范围内高差控制在土 5mm内，导墙轴向误差控制在土10mm之内。 (5)导墙上口高出地面100mm以防垃圾和雨水冲入导槽内污染或者稀释泥浆。 (6 )导墙开挖土方时，如果外侧土体能保持垂直自立时，则以土壁代替外膜板，避免回填土，否则外侧设模板。混凝土强度达到设计要求后，墙背用粘土分层夯填密实，防止地表水渗入槽内，引起槽段塌方。 (7)导墙施工完成后，在槽底铺上40mm厚M5号水泥砂浆，在槽段末开挖前可做临时储浆或换浆沟用。 (8)拆模后每隔2m设上下两道木支撑，支撑采用80mn直径的圆木。抓槽之前不拆内撑，并及时回填土方，同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走，以防止导墙变形。
地下连续墙施工工序 谈到地下连续墙施工工序问题，现阶段，我国对地下连续墙施工工艺情况如何？基本情况怎么样？以下是我们整理建筑术语地下连续墙施工方法基本介绍： 地下连续墙开挖技术起源于欧洲。它是根据打井和石油钻井使用泥浆和水下浇注混凝土的方法而发展起来的，1950年在意大利米兰首先采用了护壁泥浆地下连续墙施工，20世纪50~60年代该项技术在西方发达国家及前苏联得到推广，成为地下工程和深基础施工中有效的技术。 地下连续墙施工工序： 地下连续墙的施工工序分为：准备工作阶段、成槽阶段、浇捣混凝土阶段。施工的主要工艺是：首先挖导墙槽，然后按设计要求浇筑混凝土导墙，内、外导墙之间的宽度即是地下墙的宽度，也就是设计宽度。将配制好的护壁泥浆输入槽内，然后根据设计深度逐段挖槽，并随着挖槽进程，不断输入泥浆，等挖到设计深度后，放人钢筋笼，用导管灌注混凝土，置换出护壁泥浆。这样就形成一段钢筋混凝土地下墙，逐段连续施工即成地下连续墙。
地下连续墙施工工序相关延伸： 地下连续墙施工控制要点： 1.地下墙露筋现象的预防措施 （1）钢筋笼必须在水平的钢筋平台上制作，制作时必须保证有足够的刚度，架设型钢固定。防止起吊变形。 （2）必须按设计和规范要求放置保护层钢垫板。严禁遗漏。 （3）吊放钢筋笼时发现槽壁有塌方现象。应立即停止吊放，重新成槽清渣后再吊放钢筋笼。 （4）确保成槽垂直度。
2.水下砼浇筑质量保证措施 （1）导管使用前应进行水密试验，检验压力大于O.4Mpa. （2）浇灌砼前必须将槽底清好。保持砼流畅。 （3）第一批砼量应满足导管开管时所要求的埋管深度。 （4）砼浇灌应连续进行，不允许间断，中途停顿时间不能超过30分钟。停顿过程中，经常抽动导管，使导管内砼保持很好的流动性。 （5）浇筑过程中。控制导管埋深在2～6m.不允许超过6m，相邻两导管内砼高差不大于O.5m.导管拆卸应同步进行。 （6）当砼浇筑灌到接近地面时。由于压力差减小，砼较难浇灌，此时导管埋深可适当减小保持在lm左右。
地下连续墙施工工艺 工艺流程（见图1） 图1 导施工工艺流我图 导墙施工 导墙的结构形式 预制钢筋-混凝土结构。 导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。导墙间距应为设 计墙厚加余量（4?6cm）,允许偏差土5mm轴线偏差土10mm 一般墙面倾斜度应大于1/500。到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。导墙后的填土必须分层回填密 实，以免被泥浆掏刷后发生孔壁坍塌。常见的导墙结构形式见图2。
150 &40/640 L L5D 图2 常见导墙结构形式 导墙施工方法 (1)导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。 (2)导墙施作时放宽40?60mm(沿中轴线向两侧，每边放宽20?30mm，是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。 (3)为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线 向外多放120?130mm(—般连续墙内侧轮廓放宽100mm ° (4)导墙垂直度控制在土内，导墙内墙垂直度控制在土3mm 内，导墙顶面平行，全长范围内高差控制在土5mm 内，导墙轴向误差控制在土10mn之内。 (5)导墙上口高出地面100mm以防垃圾和雨水冲入导槽内污染或者稀释泥浆。 (6 )导墙开挖土方时，如果外侧土体能保持垂直自立时，则以土壁代替外膜板，避免回填土，否则外侧设模板。 混凝土强度达到设计要求后，墙背用粘土分层夯填密实，防止地表水渗入槽内，引起槽段塌方。 (7)导墙施工完成后，在槽底铺上40mm厚M5号水泥砂浆，在槽段末开挖前可做临时储浆或换浆沟用。 (8)拆模后每隔2m设上下两道木支撑，支撑采用80mm直径的圆木。抓槽之前不拆内撑，并及时回填土方，同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走，以防止导墙变形。
地下连续墙施工工艺要点 地下连续墙是在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构，是基础工程在地面上采用一种挖槽机械，沿深开挖工程的周边轴线，在泥浆护壁条件下，挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌注水下混凝土筑成一个单元槽段，如此逐段进行。 N O.1导墙 1、测量放样 根据地下连续墙轴线定出导墙挖土位置；测量放样完成后，请总包单位复核。 2、挖土 测量放样后，洒白灰线，采用机械挖土和人工修整相结合的方法开挖导墙。挖土标高由人工修整控制。 3、立模及浇混凝土 绑扎钢筋之前，再次采用全站仪放样出导墙中线桩位，而后再绑扎钢筋、立模，立模完成后，请总包单位和监理单位进行复核。 4、拆模及加撑 混凝土达到一定强度后拆模，同时在内墙上面分层支撑，防止导墙向内挤压，方木水平间距2m，上下间距1.0m。 5、回填土 导墙拆完模并加撑后，应立即在导墙背后分层回填粘性土并
压实；施工缝：导墙施工缝处应凿毛，增加钢筋插筋，使导墙成为整体，达到不渗水的目的，施工缝应与地下连续墙接头错开。 6、养护 导墙制作好后自然养护到70%设计强度以上时，方可进行成槽作业，在此之前禁止车辆和起重机等重型机械靠近导墙。 N O.2泥浆护壁 护壁泥浆在使用前，应进行室内性能试验，施工过程中根据监控数据及时调整泥浆指标。不符合灌注水下混凝土泥浆指标要求的应作为废弃泥浆处理。 1、泥浆储存 泥浆储存采用半埋式砖砌泥浆池。盛装泥浆的泥浆池的容量应能满足成槽施工时的泥浆用量。 2、泥浆的分离净化 泥浆使用一个循环之后，利用泥浆净化装置对泥浆进行分离净化并补充新制泥浆，以提高泥浆的重复使用率。提高泥浆技术指标的方法是向净化泥浆中补充重晶石粉、烧碱、钠土等，使净化泥浆基本上恢复原有的护壁性能。 3、泥浆施工管理 成槽作业过程中，槽内泥浆液面应保持在不致泥浆外溢的最高液位，并且必须高出地下水位1m以上，成槽作业暂停施工时，泥浆面不应低于导墙顶面50cm。在清槽过程中应不断置换泥浆。清槽后，槽底0.5~1m处的泥浆比重应小于1.15，含砂率不大于
虽然地下连续墙已经有了50多年的历史，但是要严格分类，仍是很难的。 （1）按成墙方式可分为：①桩排式；②槽板式；③组合式。 （2）按墙的用途可分为：①防渗墙；②临时挡土墙；③永久挡土（承重）墙；④作为基础用的地下连续墙。 （3）按强体材料可分为：①钢筋混凝土墙；②塑性混凝土墙；③固化灰浆墙；④自硬泥浆墙；⑤预制墙；⑥泥浆槽墙（回填砾石、粘土和水泥三合土）；⑦后张预应力地下连续墙；⑧钢制地下连续墙。 （4）按开挖情况可分为：①地下连续墙（开挖）；②地下防渗墙（不开挖）。 我们这里讲的是槽板式用作永久挡土围护结构的钢筋混凝土地下连续墙。 1 地下连续墙的优点有很多，主要有： （1）施工时振动小，噪音低，非常适于在城市施工。 （2）墙体刚度大，用于基坑开挖时，极少发生地基沉降或塌方事故。 （3）防渗性能好。 （4）可以贴近施工，由于上述几项优点，我们可以紧贴原有建筑物施工地下连续墙。 （5）可用于逆作法施工。 （6）适用于多种地基条件。 （7）可用作刚性基础。 （8）占地少，可以充分利用建筑红线以内有限的地面和空间，充分发挥投资效益。 （9）工效高，工期短，质量可靠，经济效益高。 2 地下连续墙的缺点主要有： （1）在一些特殊的地质条件下（如很软的淤泥质土，含漂石的冲积层和超硬岩石等），施工难度很大。 （2）如果施工方法不当或地质条件特殊，可能出现相邻槽段不能对齐和漏水的问题。 （3）地下连续墙如果用作临时的挡土结构，比其它方法的费用要高些。 （4）在城市施工时，废泥浆地处理比较麻烦。
3 地下连续墙施工难点 地下连续墙的施工主要分为以下几个部分:导墙施工、钢筋笼制作、泥浆制作、成槽放样、成槽、下锁口管、钢筋笼吊放和下钢筋笼、下拔砼导管浇筑砼、拔锁口管。 以下将分项叙述各个施工环节中的要点和难点: 1 导墙施工 导墙是地下连续墙施工的第一步，它的作用是挡土墙，建造地下连续墙施工测量的基准、储存泥浆，它对挖槽起重大作用。根据我们使用的情况看来主要有以下几个问题。 （1）导墙变形导致钢筋笼不能顺利下放 出现这种情况的主要原因是导墙施工完毕后没有加纵向支撑，导墙侧向稳定不足发生导墙变形。解决这个问题的措施是导墙拆模后，沿导墙纵向每隔一米设二道木支撑，将二片导墙支撑起来，导墙砼没有达到设计强度以前，禁止重型机械在导墙侧面行驶，防止导墙受压变形。 如导墙已变形，解决方法是用锁口管强行插入，撑开足够空间下放钢筋笼。 （2）导墙的内墙面与地下连续墙的轴线不平行 这个问题在我们的施工过程中曾经碰到过，超声波测试结果显示，由于导墙本身的不垂直，造成整幅墙的垂直度不理想。 导墙的内墙面与地下连续墙的轴线不平行会造成建好的地下连续墙不符合设计要求。解决的措施主要是导墙中心线与地下连续墙轴应重合，内外导墙面的净距应等于地下连续墙的设计宽度加50mm，净距误差小于5mm，导墙内外墙面垂直。以此偏差进行控制，可以确保偏差符合设计要求。 （3）导墙开挖深度范围内均为回填土，塌方后造成导墙背侧空洞，砼方量增多 解决方法：首先是用小型挖基开挖导墙，使回填的土方量减少，其次是导墙背后填一些素土而不用杂填土。 2 钢筋笼制作 钢筋笼的制作是地下连续墙施工的一个重要环节，在我们的施工过程中，钢筋笼的制作与进度的快慢有直接影响。钢筋笼制作主要有以下几点问题： （1）进度问题 进度是由许多因素影响的，我们一般碰到的主要有： ①施工时场地条件不允许设置两个钢筋制作平台。钢筋笼制作速度决定了施工进度，要保证一天一幅的施工进度，一定要两个施工平台交替作业。
地铁站维护结构地下连续墙施工工艺地下连续墙施工工艺流程 地下连续墙的主要施工工艺流程详见图: 进行测量放线并经建设单位、监理复测验收合格后，才能开始导墙施工。地下墙导线测量网应闭合。定期对现场设置的固定测量控制点进行复核。 二．导墙施工 （1）导墙基槽开挖 1）导墙基槽深度约3.40~3.8m，土质为回填土，可采用垂直开挖。为防止导墙基槽开
挖时损坏不明地下管线，首先采用人工进行探槽开挖，确认无地下管线后,再采用挖掘机开挖，人工配合清底、夯填、整平。 2）遇有地下管线时，在对地下管线采取保护措施后,进行开挖,在管线外侧1.5m范围内采用人工进行开挖. 3）导墙分段施工，分段长度根据模板长度和规范要求，一般控制在30～60m，本工程 层 2米，下部支撑的间距不大于1米，模板将加固牢固，严防跑模，并保证轴线和净空的准确，砼浇注前先检查模板的垂直度和中线以及净距是否符合要求，经“三检”合格后报监理通过方可进行砼浇注。 4）砼浇注采用商品砼，溜槽入模，砼浇注时两边对称分层交替进行，严防跑模。如发生跑模，立即停止砼的浇注，重新加固模板，并纠正到设计位置后，再继续进行浇注。浇
注过程中，按照规范做抗压试块和做坍落度实验，以检验混凝土质量。 5）砼的振捣采用插入式振捣器，振捣间距为0.5m 左右，防止振捣不均，同时也要防止在一处过振而发生跑模现象。 考虑到施工工艺及施工误差，导墙宽度扩大40mm。 （3）导墙质量标准 准, 2）采用微孔塑料薄膜覆盖洒水的方法,加强混凝土的养护。 3）导墙墙体混凝土达到设计强度的70%时,方可拆除模板,拆模后及时按横向间距1.0m,从上到下间距70cm设置对口撑，支撑采用100×100的方木；且支撑仅在槽段开挖时方可拆除，确保导墙垂直精度。 4）导墙未达设计强度禁止重型设备接近，不准在导墙上对堆载。

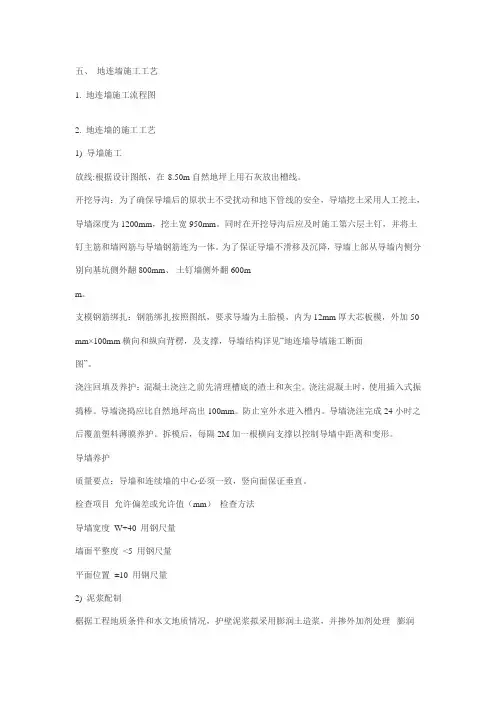

一、施工工艺流程 二、施工方法及操作要点 1导墙施工 导墙施工顺序如下：
①平面定位 根据设计图纸采用全站仪测放地连墙轴线控制点，再根据地连墙轴线控制点测放导墙施工控制线，沿轴线方向没6米测放一个控制点，施工过程中注意控制点的保护。 ②导墙施工 导墙根据设计结构图进行施工，先用挖掘机开挖导槽，由人工进行沟槽修整，后钢筋绑扎、立模板。钢筋绑扎与模板支立完成后进行工序质量检验，确保导墙的净距准确以及垂直度满足施工要求。待工序质量验收合格后，再进行混凝土浇注。 待导墙混凝土达到一定强度后，开始拆模板，同时导墙内侧采用撑木分两层支撑，水平间距2m，上下间距约0.6米，以防止导墙内侧变形，影响成槽机的施工。在浇好的混凝土未达到设计强度之前，禁止任何重型机械和运输设备在旁边行驶，以免引起导墙变形，导墙施工时严格按设计要求进行。 2分段标识 导墙拆模后，根据设计图纸的要求进行槽段划分、编号，并用红漆在导墙顶面作标记。每幅槽段长6m，测得墙顶高程，以控制挖槽时的槽深，并作为吊放锁口管与浇注砼的高程控制依据。 3施工平台 沿平行于地连墙中心线，距地连墙轴线1.5m左右，用挖掘机平整出一条宽6m的施工便道，便道上铺设钢道板作为施工平台，钢道板厚12cm，采用钢板加工成，能承受一定施工荷载，以满足成槽机及吊装设备作业时的需要。 4泥浆配制 （1）泥浆配合比 根据本工程地质条件，护壁泥浆采用水：膨润土：CMC:纯碱=100:（7~8）:
（0.025~0.05）:（0.3~0.4）比例配置而成，具体泥浆配合比根据试验槽段及实际情况进行调整。在软土地基中，泥浆的性能指标如下： （2）泥浆制备 泥浆搅拌采用高速回转式制浆机。制浆顺序为： 具体配制细节：先配制CMC溶液静置5小时，按配合比在搅拌筒内加水，加膨润土，搅拌3分钟后，再加入CMC溶液。搅拌10分钟，再加入纯碱,搅拌均匀后，放入储浆池内，待24小时后，膨润土颗粒充分水化膨胀，泵入循环池备用。 （3）泥浆循环 ①在挖槽过程中，泥浆由循环池注入开挖槽段，边开挖边注入，保持泥浆液面距离导墙顶面0.3米左右，并高于地下水位1米以上。 ②成槽过程中，泥浆由循环池泵入槽内，槽内泥浆抽到沉淀池，以物理处理后，返回循环池。 ③砼灌注过程中，上部泥浆返回沉淀池，而砼顶面以上4米内的泥浆排到废浆池，废弃不用。 （4）泥浆质量管理 一般地层及工艺条件下，泥浆质量管理按如下要求进行： ①泥浆制作所用原料符合技术性能要求，制备时符合制备的配合比。 ②泥浆制作中每班进行二次质量指标检测，新拌泥浆存放24小时后方可使用，补充泥浆时须不断用泥浆泵搅拌。 ③混凝土置换出的泥浆，进行净化调整到需要的指标，与新鲜泥浆混合循环使用，不可调净的泥浆排放到废浆池，用泥浆泵罐车外运出场。泥浆调整、再生及废弃标准见下表： 泥浆调整、再生及废弃标准
地下连续墙施工工艺 2.1 工艺流程（见图 1） 2.2 导墙施工 2.2.1 导墙的结构形式 预制钢筋-混凝土结构。 导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。导墙间距应为设计墙厚加余量（4～6cm），允许偏差±5mm，轴线偏差±10mm，一般墙面倾斜度应大于1/500。到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。导墙后的填土必须分层回填密实，以免被泥浆掏刷后发生孔壁坍塌。常见的导墙结构形式见图2。
2.2.2 导墙施工方法 （1）导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。（2）导墙施作时放宽40～60mm（沿中轴线向两侧，每边放宽20～30mm），是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。 （3）为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线向外多放120～130mm（一般连续墙内侧轮廓放宽100mm）。 （4）导墙垂直度控制在±7.5mm内，导墙内墙垂直度控制在±3mm内，导墙顶面平行，全长范围内高差控制在±5mm内，导墙轴向误差控制在±10mm之内。 （5）导墙上口高出地面100mm，以防垃圾和雨水冲入导槽内污染或者稀释泥浆。 （6）导墙开挖土方时，如果外侧土体能保持垂直自立时，则以土壁代替外膜板，避免回填土，否则外侧设模板。混凝土强度达到设计要求后，墙背用粘土分层夯填密实，防止地表水渗入槽内，引起槽段塌方。 （7）导墙施工完成后，在槽底铺上40mm厚M5号水泥砂浆，在槽段末开挖前可做临时储浆或换浆沟用。 （8）拆模后每隔2m设上下两道木支撑，支撑采用80mm直径的圆木。抓槽之前不拆内撑，并及时回填土方，同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走，以防止导墙变形。 2.3 泥浆制备 2.3.1 泥浆池设计 为了发挥泥浆的功能，最好在泥浆充分膨润之后再使用。在一般情况下，使用泥浆沉淀池使挖槽过程中混入 泥浆里的土渣沉淀，同时该池又作为新鲜泥浆的储浆池使用，但这种方法在泥浆循环速度快的情况下，泥浆会得
冲抓工艺地下连续墙施工工法 1 前言 地下连续墙围护结构由于对周围环境影响小，墙体刚度大，止水性能好，是深基坑工程常用的围护方法之一。在实际施工过程中还可根据设计要求，地下连续墙既可作为施工阶段的围护结构，亦可做结构正式复合墙体的一部分，因此在深基坑工程施工中具有较为广泛的应用范围。 根据基岩的坚硬程度和不同的设备组合，地下连续墙的成槽施工常采用三种施工工艺：纯钻法，先由冲击反循环钻进主孔，副孔采用钻劈法或平打法，该法较适合中等强度的基岩；钻凿法，该法用冲击反循环钻机与机械式抓斗配重凿联合作业，即由冲反钻机钻主孔，副孔由重凿多点破碎，排渣方法可由抓斗直接抓取或用泵吸反循环，该法较适合坚硬的基岩；凿铣法，即用重凿对基岩多点破碎后用液压铣削，每一循环进尺15~20cm，该法适合各种基岩，成槽质量高，但成本亦高。 在广州地铁五号线科韵路站的地下连续墙施工中，针对本工程地层软硬互生、微风化入岩的情况，我们采用了钻—抓—钻—冲—抓的成槽施工工艺，最大限度的利用了大型成槽的的机械使用率，加快了连续墙的成槽速度，最快实现了一台成槽机单个槽段六天成槽、一天一个槽段进行灌注的施工进度，三个多月完成本项目的全部地下连续墙的施工，取得了较好的社会效益和经济效益。 2 工法特点 （1）围岩适应性广：针对不同的岩层，采用抓、抓冲抓、钻抓冲抓等不同的施工工艺，在软质~硬质岩层的地层施工中均可实现连续墙的成槽施工。 （2）机械化程度高：本工法的施工过程中，充分发挥关键大型机械设备的使用，尽量减少人工或成孔效率相对较低的钻孔作业，尽量利用关键设备——槽壁机，提高作业效率。 （3）成槽速度快：针对软硬互生岩层，采用导抓孔进行抓槽施工，解除了硬岩夹层对抓斗作业的限制，由于充分发挥了关键设备槽壁机的使用效率，加快了成槽进度。 （4）成槽质量好：由于采用抓斗进行槽段成型，成型质量较好，较传统的
地下连续墙施工工艺 2.1 工艺流程(见图 1) 2.2 导墙施工 2.2.1 导墙的结构形式 预制钢筋-混凝土结构. 导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求.导墙间距应为设计墙厚加余量(4～6厘米),允许偏差±5米米,轴线偏差±10米米,一般墙面倾斜度应大于1/500.到强的顶部应平整,以便架设钻机机架轨道,并作为钢筋笼、混凝土导管、结构管等得支撑面.导墙后的填土必须分层回填密实,以免被泥浆掏刷后发生孔壁坍塌.常见的导墙结构形式见图2.
2.2.2 导墙施工方法 (1)导墙是保证连续墙精度的首要条件,因此,在施工放线前做好技术交底,严格复合,保证定位放线准确. (2)导墙施作时放宽40～60米米(沿中轴线向两侧,每边放宽20～30米米),是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利. (3)为保证连续墙既满足设计精度又不侵入车站建筑界限,同时保证内衬墙结构厚度,在放线时将连续墙中轴线向外多放120～130米米(一般连续墙内侧轮廓放宽100米米). (4)导墙垂直度控制在±7.5米米内,导墙内墙垂直度控制在±3米米内,导墙顶面平行,全长范围内高差控制在±5米米内,导墙轴向误差控制在±10米米之内. (5)导墙上口高出地面100米米,以防垃圾和雨水冲入导槽内污染或者稀释泥浆. (6)导墙开挖土方时,如果外侧土体能保持垂直自立时,则以土壁代替外膜板,避免回填土,否则外侧设模板.混凝土强度达到设计要求后,墙背用粘土分层夯填密实,防止地表水渗入槽内,引起槽段塌方. (7)导墙施工完成后,在槽底铺上40米米厚米5号水泥砂浆,在槽段末开挖前可做临时储浆或换浆沟用. (8)拆模后每隔2米设上下两道木支撑,支撑采用80米米直径的圆木.抓槽之前不拆内撑,并及时回填土方,同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走,以防止导墙变形. 2.3 泥浆制备 2.3.1 泥浆池设计
