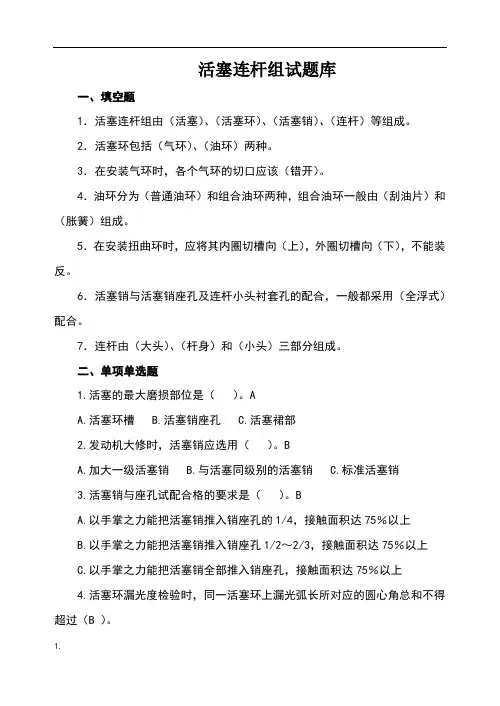

活塞连杆组试题库
一、填空题
1．活塞连杆组由（活塞）、（活塞环）、（活塞销）、（连杆）等组成。
2．活塞环包括（气环）、（油环）两种。
3．在安装气环时，各个气环的切口应该（错开）。
4．油环分为（普通油环）和组合油环两种，组合油环一般由（刮油片）和（胀簧）组成。
5．在安装扭曲环时，应将其内圈切槽向（上），外圈切槽向（下），不能装反。
6．活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用（全浮式）配合。
7．连杆由（大头）、（杆身）和（小头）三部分组成。
二、单项单选题
1.活塞的最大磨损部位是（）。A
A.活塞环槽
B.活塞销座孔
C.活塞裙部
2.发动机大修时，活塞销应选用（）。B
A.加大一级活塞销
B.与活塞同级别的活塞销
C.标准活塞销
3.活塞销与座孔试配合格的要求是（）。B
A.以手掌之力能把活塞销推入销座孔的1/4，接触面积达75％以上
B.以手掌之力能把活塞销推入销座孔1/2～2/3，接触面积达75％以上
C.以手掌之力能把活塞销全部推入销座孔，接触面积达75％以上
4.活塞环漏光度检验时，同一活塞环上漏光弧长所对应的圆心角总和不得超过（B ）。
A.25°
B.45°
C.90°
5.造成连杆弯、扭变形的主要原因是（）。C
A.曲轴弯曲
B.装配不当
C.发动机超负荷和爆燃
6.外圆切槽的扭曲环安装时切槽（）。A
A、向上
B、向下
7. 活塞在工作状态下发生椭圆变形，其长轴在（）。A
A．垂直与活塞销座轴线方向 B．平行与活塞销座轴线方向 C．没有什么具体规律
8. 活塞在制造中，其头部有一定的锥度，主要是由于（）。C
A．节省材料 B．减小往复运动的惯性力 C．活塞在工作中受热不均匀
9. 扭曲环之所以会扭曲，是因为（）。B
A．加工成扭曲的 B．环断面不对称
C．摩擦力的作用
10. 连杆大头做成分开式的目的是（）。B
A．便于加工 B．便于安装
C．便于定位
11. 为了保护活塞裙部表面，加速磨合，在活塞裙部较多采用的措施是（C ）。
A．涂润滑 B．喷油润滑
C．镀锡 D．镀铬
12. 同一台发动机必须选用同一厂牌活塞的原因是要保证（）。C
A．相同修理尺寸 B．相同组别
C．相同的尺寸和形位误差 D．相同的膨胀系数
13. 活塞环背隙过小，将会造成（）。A
A．气缸和活塞磨损加剧 B．背压增大
C．气缸密封性降低
14. 活塞销与销座选配的最好方法是（）。C
A．用量具测量 B．用手掌力击试
C．用两者有相同涂色标记选配
15. 关于发动机活塞环与活塞组装，甲说：“应注意活塞环的安装方向，各气环开口角度要均匀”；乙说：“装油环时一般先装中间衬环”；丙说：“组合油环上下刮片开口应开120°”。说法正确的是()。A
A、甲
B、乙
C、丙
D、甲和乙
16、为了保证活塞能工常工作，冷态下常将其沿径向做成( )的椭圆形。A
A.长轴在活塞销方向;
B.长轴垂直于活塞销方向
C.A、B均可;
D.A、B均不可。
17、V形发动机曲轴的曲拐数等于( )。B
A.气缸数
B.气缸数的一半
C.气缸数的一半加l
D.气缸数加1
18．活塞在制造中，其头部有一定锥度，主要是由于（） C 。
A、节省材料B．可减少往复运动惯性力 C．活塞在工作中受热不均匀D．润滑可靠
19．为了减轻磨损，通常对活塞环中的( )进行镀铬。A
A．第一道环 B．所有气环 C．油环 D．气环和油环
20、若连杆检验仪的量规的上测点与平板接触，下面两测点与平板存在相等的间隙，则表明连杆发生了（）。A
A．弯曲 B．扭曲 C．双重弯曲 D．弯曲与扭曲
21．一般柴油机活塞顶部多采用（ B ）。
A．平顶 B．凹顶 C．凸顶 D．A、B、C均可22．为了保证活塞能正常工作，冷态下常将其沿径向做成（ B ）的椭圆形。
A．长轴在活塞销方向； B．长轴垂直于活塞销方向；
C．A、B均可； D．A、B均不可。
523．在负荷较高的柴油机上，第一环常采用（ D ）。
A．矩形环 B．扭曲环 C．锥面环 D．梯形环
24. 学生A说活塞顶部形状是平顶。学生B说活塞顶部形状是凹顶。他们说法正确的是（ C ）。
A、只有学生A正确
B、只有学生B正确
C、学生A和B都正确
D、学生A和B都不正确
25. 下列说法正确的是（ C ）
A、活塞顶的记号用来表示发动机功率
B、活塞顶的记号用来表示发动机转速
C、活塞顶的记号可以用来表示活塞及活塞销的安装和选配要求
D、活塞顶的记号用来表示连杆螺钉拧紧力矩
26. 活塞气环开有切口，具有弹性，在自由状态下其外径与气缸直径( C )。
A、相等
B、小于气缸直径
C、大于气缸直径
D、不能确定
三、多选题
1.汽油机活塞顶部有（）ABCD
A.平顶
B.凹顶
C.凸顶
D.成型顶
2. 下列说法正确的是（AC ）
A.活塞裙部对活塞在气缸内的往复运动可以起导向作用
B.活塞裙部在
做功时起密封作用
C.活塞裙部在做功时起承受气体侧压力作用
D.活塞裙部安
装有2~3道活塞环
3. 活塞气环主要作用是（ AC ）；油环主要作用是（ BD ）。
A、密封
B、布油
C、导热
D、刮油
4.活塞销的连接配合方式有（）AB
A.全浮式
B.半浮式
C.固定式
D.卡环式
5.活塞可分为（）部分ABC
A.顶部
B.头部
C.裙部
D.尾部
6.为了防止活塞裙部受热膨胀，采用了（）措施AB
A.在裙部开横槽
B.裙部镶嵌钢片
C.减小裙部直径
D.减小裙部长度
7.活塞气环有（）形式ABCD
A.矩形环
B.梯形环
C.锥面环
D.扭曲环
8.活塞油环有（）形式AB
A.整体式
B.组合式
C.独立式
9.连杆工作时承受（）等载荷ABC
A.压缩
B.拉伸
C.弯曲
D.扭曲
10.连杆斜切口的定位方式（）ABC
A.止口定位
B.套筒定位
C.锯齿定位
D.销钉定位
11.检验活塞环时，检验项目有（）ABCD
A.端隙
B.侧隙
C.背隙
D.弹力
12.连杆检验仪主要用于检验连杆的（）ABC
A.弯曲
B.扭曲
C.双重弯曲
D.裂纹
三、判断题（对“√”，错“×”）（70题）
1.连杆弯扭会造成气缸磨损成椭圆。（√）
2.活塞销的磨损将引起漏气和烧机油。（×）
3.为了保证活塞销两座孔铰削的同轴度，应选用长刃铰刀，使一刀能同时铰削两座孔。（√）
4.直接选配活塞销时，不必对活塞销座孔进行铰削或镗削，只要选用与活塞相同颜色的活塞销装配即可。（×）
5.活塞环边隙过小会造成拉缸事故。（√）
6连杆螺栓裂纹、丝扣滑牙，可以通过焊修后重新加工出螺纹使用。（×）
7.连杆如有弯、扭应首先校正弯曲、再校正扭曲。（×）
8.活塞在气缸内作匀速运动。（×）
活塞连杆组的拆装步骤文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
1、旋转曲轴，使所有的活塞在气缸筒内保持同一高度，用铲刀清洁气缸体上平面 2、将指定活塞连杆旋转到上止点位置，检查连杆是否有明显弯曲现象，检查活塞连杆 组的序号是否与气缸体上的序号一致。 3、将指定活塞连杆旋转到下止点位置，用抹布清洁气缸（口述有无缸肩和积炭）。 4、翻转台架，使油底壳位置向上。 5、检查或设置装配标记（如果无原车标记，用记号笔在连杆和连杆轴承盖上做记 号）。 6、用指针式扭力扳手和14#套筒分2次旋松连杆螺母，手旋并取下螺母。 7、用橡胶锤轻敲连杆螺栓，取出连杆盖（注意连杆轴承不要掉落），同时取下下盖上 的连杆轴承。 8、套上连杆螺栓保护套 9、用榔头柄在合适的位置推出连杆活塞组（用左手在缸体上平面处扶持住）。 10、取下连杆螺栓上的护套，取下连杆和连杆轴承盖上的连杆轴承，并按顺序摆放。 11、使用活塞环扩张器拆下两道压缩环，用手拆下组合油环，用铲刀清理活塞顶面积 炭。 12、用抹布清洁： 活塞连杆、活塞环、连杆轴承（两片，并注意原来的安装位置摆放）连杆轴承 盖、连杆螺母、气缸筒和连杆轴颈。 13、用压缩空气吹净上述清洗零件。 14、目视检测： 气缸体无垂直划痕；活塞有无损伤；连杆轴颈和连杆轴承无麻点、划痕和损伤； 活塞销状况
15、测量活塞环侧隙： 清洁塞尺，用塞尺测量活塞环与相应环槽的侧壁的间隙,边滚动边测量(3点位置), 第一道气环：~0.080mm 第二道气环：~0.070mm 结论：如果测量间隙超过标准,则更换活塞。 16、测量活塞环端隙： 用钢直尺或是游标卡尺的深度尺测量活塞高度（50.00mm ）,将第一道（或第二 道）气环放入相应气缸，用活塞将活塞环推入气缸（可以用钢直尺借用活塞销平面处测量，此时的距离为47mm），取出活塞，用钢直尺再次检查推入深度应为 97mm。清洁塞尺，测量端隙。 第一道气环：~0.450mm(使用极限:1.05mm) 第二道气环：~0.600mm(使用极限:1.20mm) 油环:~0.500mm(使用极限:1.10mm) 结论：如果端隙超过使用极限,更换活塞环, 如果使用新活塞环，端隙超过最大值,重新镗削所有4个气缸或更换气缸体。 17、检查连杆螺栓： 把螺帽装到连杆螺栓上，检查能用手容易地将螺帽拧到底，如果螺帽转动困难，用游标卡尺测量螺栓外径（在距离螺栓底面15mm处测量） 标准外径: - 9.000 mm 最大外径: 8.60 mm 结论：如果外侧的直径小于最小值，一起更换连杆螺栓和螺母。 18、测量活塞裙部直径：
活塞连杆组教案 一、教学内容分析 本次课的内容对汽车专业的学生在今后的学习和实践动手操作中起着重要的作用，掌握了发动机活塞连杆组的结构、作用和工作过程，学生能更加深刻理解发动机的工作原理和工作过程。 二、三维目标： 知识与技能： 1、掌握活塞连杆组的组成、作用、工作过程； 2、掌握活塞的结构和作用。 3、掌握活塞环的分类和作用； 4、理解活塞销的两种安装方式； 5、掌握连杆的作用和结构。 过程与方法： 通过这节课的学习，同学们将了解活塞连杆组的组成和作用，和各部分的主要作用。在讲解这部分内容的时候以多媒体的方式来进行教学，通过课件上的图片、动画、视频的展示，以加强学生对活塞连杆组知识的理解。 情感态度与价值观： 通过任务驱动和教师的引导，让学生自主探究学习和小组协作学习，在了解活塞连杆组和各部件过程中，树立学习信心，增强对本专业的热爱。 三、教学重难点 1、教学重点：活塞连杆组的组成、作用、工作过程； 活塞的结构和作用； 飞活塞环的分类和作用。 2、教学难点：活塞销的两种安装方式。 四、教学方法：讲授法、讨论法、多媒体演示法 五、课时安排：1课时 六、教学过程： 活塞连杆组 复习旧课：回顾曲柄连杆机构的组成部分，用提问的方式检验学生的掌握程度。 设计意图： 1）通过提问，可以让同学们集中注意力； 2）通过提问，让学生回顾曲柄连杆机构的有关知识，将有利于学生对活塞连杆组成这部分内容的学习。 引入新课：在本课教学开始，利用上个环节的提问内容来引出本次课将学的内容，并提醒学生本次课内容的重点。 一、活塞连杆组 1、观看活塞连杆组相关视频。 学生带着问题观看相关视频，问题如下： （1）、同学们从视频中看到了什么？ （2）、活塞连杆组的作用和组成是什么?
活塞连杆组试题库 一、填空题 1．活塞连杆组由（活塞）、（活塞环）、（活塞销）、（连杆）等组成。 2．活塞环包括（气环）、（油环）两种。 3．在安装气环时，各个气环的切口应该（错开）。 4．油环分为（普通油环）和组合油环两种，组合油环一般由（刮油片）和（胀簧）组成。 5．在安装扭曲环时，应将其内圈切槽向（上），外圈切槽向（下），不能装反。 6．活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用（全浮式）配合。 7．连杆由（大头）、（杆身）和（小头）三部分组成。 二、单项单选题 1.活塞的最大磨损部位是（）。A A.活塞环槽 B.活塞销座孔 C.活塞裙部 2.发动机大修时，活塞销应选用（）。B A.加大一级活塞销 B.与活塞同级别的活塞销 C.标准活塞销 3.活塞销与座孔试配合格的要求是（）。B A.以手掌之力能把活塞销推入销座孔的1/4，接触面积达75％以上 B.以手掌之力能把活塞销推入销座孔1/2～2/3，接触面积达75％以上 C.以手掌之力能把活塞销全部推入销座孔，接触面积达75％以上 4.活塞环漏光度检验时，同一活塞环上漏光弧长所对应的圆心角总和不得超过（B ）。 A.25° B.45° C.90° 5.造成连杆弯、扭变形的主要原因是（）。C A.曲轴弯曲 B.装配不当 C.发动机超负荷和爆燃
6.外圆切槽的扭曲环安装时切槽（）。A A、向上 B、向下 7. 活塞在工作状态下发生椭圆变形，其长轴在（）。A A．垂直与活塞销座轴线方向 B．平行与活塞销座轴线方向 C．没有什么具体规律 8. 活塞在制造中，其头部有一定的锥度，主要是由于（）。C A．节省材料 B．减小往复运动的惯性力 C．活塞在工作中受热不均匀 9. 扭曲环之所以会扭曲，是因为（）。B A．加工成扭曲的 B．环断面不对称 C．摩擦力的作用 10. 连杆大头做成分开式的目的是（）。B A．便于加工 B．便于安装 C．便于定位 11. 为了保护活塞裙部表面，加速磨合，在活塞裙部较多采用的措施是（C ）。 A．涂润滑 B．喷油润滑 C．镀锡 D．镀铬 12. 同一台发动机必须选用同一厂牌活塞的原因是要保证（）。C A．相同修理尺寸 B．相同组别 C．相同的尺寸和形位误差 D．相同的膨胀系数 13. 活塞环背隙过小，将会造成（）。A A．气缸和活塞磨损加剧 B．背压增大 C．气缸密封性降低 14. 活塞销与销座选配的最好方法是（）。C A．用量具测量 B．用手掌力击试

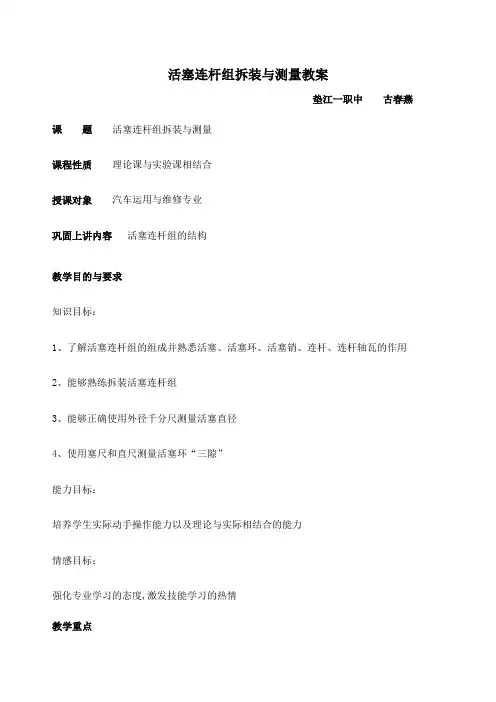

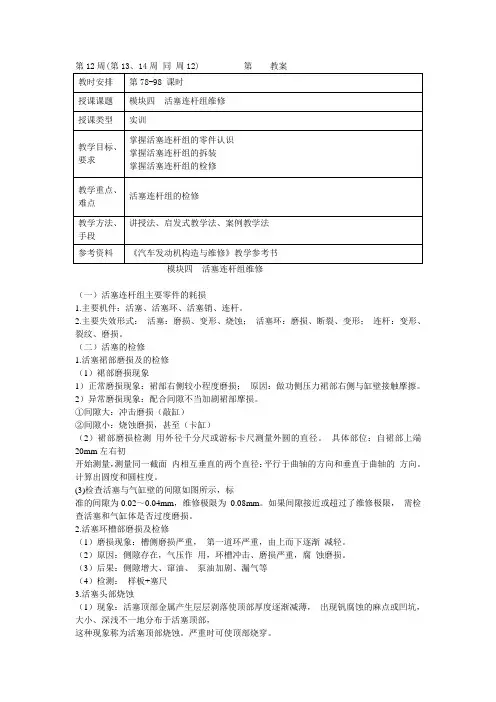

活塞连杆组拆装与测量教案 垫江一职中古春燕【课题】活塞连杆组拆装与测量 【课程性质】理论课与实验课相结合 【授课对象】汽车运用与维修专业 【巩固上讲内容】活塞连杆组的结构 【教学目的与要求】 知识目标： 1、了解活塞连杆组的组成并熟悉活塞、活塞环、活塞销、连杆、连杆轴瓦的作用 2、能够熟练拆装活塞连杆组 3、能够正确使用外径千分尺测量活塞直径 4、使用塞尺和直尺测量活塞环“三隙” 能力目标： 培养学生实际动手操作能力以及理论与实际相结合的能力 情感目标： 强化专业学习的态度，激发技能学习的热情 【教学重点】 1、能够熟练拆装装活塞连杆组 2、能够正确使用外径千分尺测量活塞直径 3、使用塞尺和直尺测量活塞环“三隙” 【教学难点】 1、能够熟练拆装装活塞连杆组 2、能够正确使用外径千分尺测量活塞直径 3、使用塞尺和直尺测量活塞环“三隙” 【授课方法】 讲授法、多媒体教学法、演示法、现场教学法 【课时安排】 2课时 【实训分组】每组6人，5组 【实训器材及设备】 1、CA6102发动机活塞连杆组件五套 2、常用工具、专用工具五套 【课时分布】 巩固上讲内容（活塞连杆组的结构） 5分钟 活塞连杆组拆装与检验 25分钟 活塞连杆组拆卸 15分钟 用外径千分尺测量活塞直径 5分钟 用塞尺和直尺测量活塞环“三隙” 15分钟
