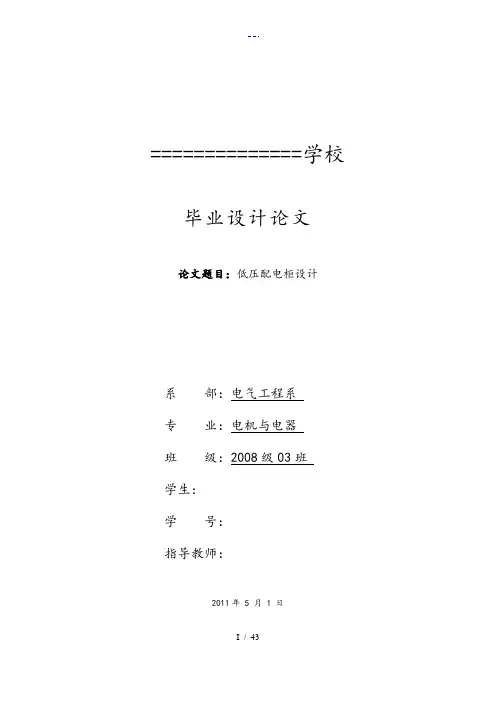

==============学校
毕业设计论文
论文题目:低压配电柜设计
系部: 电气工程系
专业: 电机与电器
班级: 2008级03班
学生姓名:
学号:
指导教师:
2011年 5 月 1 日
摘要
随着工业技术的发展,在低压供电系统中启用配电柜越来越多,特别就是机加工车间线路里面采用集中控制线路的原则更加需要配电柜。低压配电柜的设计就是否合理关系到整个生产线设备安全可靠的运行。配电柜在机加工车间里起到分配电能,及控制设备电源的作用,配电柜的设计与制作首先考虑的就是控制对象的负荷功率的大小,根据负荷的大小才能正确地选用低压电器。考虑到车间负荷较大采用两种配电柜,一种就是电源柜,另一种就是动力柜,电源柜起到分配电源的作用,动力柜起到控制设备电源作用,根据实际需要,这次毕业设计要设计一个电源柜与一个动力柜,我们的设计思路就是安全,可靠、经济、美观、维修方便。
关键词:配电、负荷计算、低压计算的选择。
ABSTRACT
With the development of industrial technology, in the low-voltage power distribution equipment power supply system to enable more and more, especially in machine shop lines the inside line with the principle of centralized control is more
necessary power distribution equipment、Whether the design of low voltage distribution cabinet reasonable relationship to the whole production line equipment safe and reliable operation、Distribution cabinet to play in the machine shop in the distribution of electric energy, the role of power and control equipment, power distribution equipment in the design and production of the first consideration is to control the size of the object load power, according to the size of the load can be properly selected low-voltage electrical、Taking into account the larger plant load distribution using two cabinets, one is the power supply cabinet, the other is the power cabinets, power distribution cabinet to play the role of power, dynamic power control equipment to play the role of cabinet, according to actual needs, the Graduation to design a power supply cabinet and a dynamic cabinet, our design idea is safe, reliable, economic, aesthetic, and easy maintenance、
Keywords: distribution, load calculation, low voltage calculation choice、
目录
摘要 ................................................................I 绪论 .. (1)
0、1本课题的意义目的及应达到的目的 (1)
0、2国内外概况及水平 (1)
0、3本课题研究目标、内容、方法与手段 (2)
0、3、1 研究目标 (2)
0、3、2 设计内容 (2)
第一章低压配电柜功能的实现 (3)
1、1低压配电柜概述 (4)
1、2电气控制线路 (4)
1、4电缆与电线的选择与计算 (10)
1、4、1 铜导线载流量导线的安全载流量计算方法介绍 (11)
1、4、2 估算口诀 (11)
1、5、3 设备电线与电缆的规格 (14)
第二章电器的规格选择及其原理 (16)
2、1低压电器的规格选择原理 (16)
2、2低压电器的选择 (16)
2、2、1 隔离开关 (16)
2、2、2 塑壳断路器 (16)
2、2、3 交流接触器 (18)
2、2、4 热继电器 (21)
2、3基本参数的选择 (22)
2、4保护措施 (23)
2、4、1 短路保护 (23)
2、4、2负载保护 (24)
2、4、3 接地故障保护 (24)
第三章低压开关柜常见故障判断及处理 (26)
3、1元件故障及其查找 (26)
第四章低压配电柜的发展及其对电压电器元件的要求 (31)
4、1低压配电柜的发展 (31)
4、1、1 大容量 (31)
4、1、2 高分断 (31)
4、1、3 智能化 (31)
4、1、4 小型化 (31)
4、1、5 防护等级的提高 (31)
4、1、6 耐热性 (32)
4、1、7 安全性 (32)
4、1、8 可靠性 (32)
4、2对低压电器主要元件的要求 (32)
4、2、1 基本要求 (32)
4、2、2、对断路器的要求 (32)
4、2、3、对交流接触器的要求 (33)
4、2、4、对热继电器的要求 (33)
4、2、5、对小型断路器要求 (33)
4、2、6、交流接触器的要求 (33)
4、2、7、对热继电器的要求 (34)
致谢 (35)
参考文献及资料 (36)
附录 (37)
