低压配电设计规范

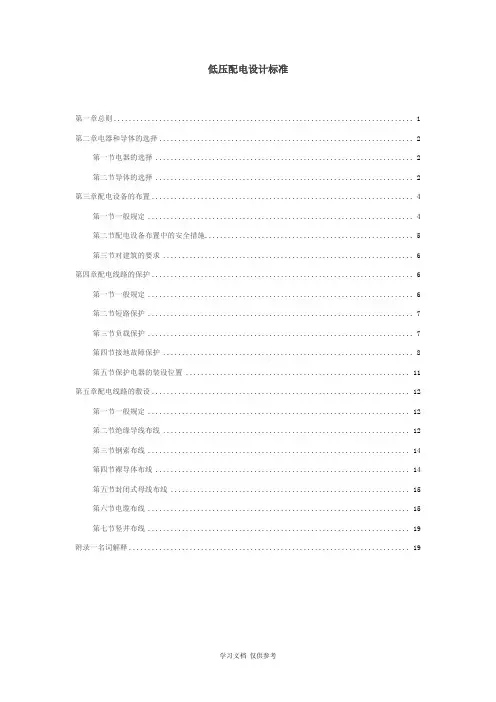

第一章总则 (1)
第二章电器和导体的选择 (2)
第一节电器的选择 (2)
第二节导体的选择 (2)
第三章配电设备的布置 (4)
第一节一般规定 (4)
第二节配电设备布置中的安全措施 (5)
第三节对建筑的要求 (6)
第四章配电线路的保护 (6)
第一节一般规定 (6)
第二节短路保护 (7)
第三节负载保护 (7)
第四节接地故障保护 (8)
第五节保护电器的装设位置 (11)
第五章配电线路的敷设 (12)
第一节一般规定 (12)
第二节绝缘导线布线 (12)
第三节钢索布线 (14)
第四节裸导体布线 (14)
第五节封闭式母线布线 (15)
第六节电缆布线 (15)
第七节竖井布线 (19)
附录一名词解释 (19)
第一章总则
第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1.0.2条本规范适用于新建和扩建工程的交流、工频500Ｖ以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择
第一节电器的选择
第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求:
一、电器的额定电压应与所在回路标称电压相适应；
二、电器的额定电流不应小于所在回路的计算电流；
三、电器的额定频率应与所在回路的频率相适应；
四、电器应适应所在场所的环境条件；
五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2.1.4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用下列电器：
一、单极或多极隔离开关、隔离插头；
二、插头与插座；
三、连接片；
四、不需要拆除导线的特殊端子；
五、熔断器。
第2.1.7条半导体电器严禁作隔离电器。
第2.1.8条通断电流的操作电器可采用下列电器：
一、负荷开关及断路器；
二、继电器、接触器；
三、半导体电器；
四、１０Ａ及以下的插头与插座。
第二节导体的选择
第2.2.1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。
第2.2.2条选择导体截面，应符合下列要求：
一、线路电压损失应满足用电设备正常工作及起动时端电压的要求；
二、按敷设方式及环境条件确定的导体载流量，不应小于计算电流；
三、导体应满足动稳定与热稳定的要求；
四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2.2.2的规定。
表2.2.2 固定敷设的导线最小芯线截面
注：Ｌ为绝缘子支持点间距。
第2.2.3条沿不同冷却条件的路径敷设绝缘导线和电缆时，当冷却条件最坏段的长度超过5m，应按该段条件选择绝缘导线和电缆的截面，或只对该段采用大截面的绝缘导线和电缆。
第2.2.4条导体的允许载流量，应根据敷设处的环境温度进行校正，温度校正系数可按下式计算：
（2.2.4）
式中K：温度校正系数；
：导体最高允许工作温度（℃）；
t
1
：敷设处的环境温度（℃）；
t
t
：导体载流量标准中所采用的环境温度（℃）；
2
第2.2.5条导线敷设处的环境温度，应采用下列温度值：
一、直接敷设在土壤中的电缆，采用敷设处历年最热月的月平均温度；
二、敷设在空气中的裸导体，屋外采用敷设地区最热月的平均最高温度；屋内采用敷设地点最热月的平均最高温度（均取10年或以上的总平均值。）
第2.2.6条在三相四线制配电系统中，中性线（以下简称N线）的允许载流量不应小于线路中最大不平衡负荷电流，且应计入谐波电流的影响。
第2.2.7条以气体放电灯为主要负荷的回路中，中性线截面不应小于相线截面。
第2.2.8条采用单芯导线作保护中性线（以下简称PEN线）干线，当截面为铜材时，不应小于10mm2；为铝材时，不应小于16mm2；采用多芯电缆的芯线作P EN线干线，其截面不应小于4mm2。
第2.2.9条当保护线（以下简称PE线）所用材质与相线相同时，PE线最小截面应符合表2.2.9的规定。
表2.2.9 PE线最小截面
第2.2.10条PE线采用单芯绝缘导线时，按机械强度要求，截面不应小于下列数值：
有机械性的保护时为2.5mm2；
无机械性的保护时为4mm2。
第2.2.11条装置外可导电部分禁用作PEN线。
第2.2.12条在TN-C系统中，PEN线严禁接入开关设备。
注：TN-C系统——在TN系统中，整个系统的中性线与保护线是合一的。其定义应符合现行国家标准《交流电气装置接地设计规范》的规定。
ＴＮ系统——在此系统内，电源有一点与地直接连接，负荷侧电气装置的外露可导电部分则通过PE线与该点连接。其定义应符合现行国家标准《交流电气装置接地设计规范》的规定。
第三章配电设备的布置
第一节一般规定
第3.1.1条本章的规定适用于工业厂房和民用建筑一般场所内的配电设备的布置。变电所低压配电室的配电设备布置，应符合国家标准《10KV及以下变电所设计规范》（GB50053-94）的规定。
第3.1.2条配电室的位置应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、干燥和震动轻微的地方，并宜适当留有发展余地。
第3.1.3条配电设备的布置必须遵循安全、可靠、适用和经济等原则，并应便于安装、操作、搬运、检修、试验和监测。
第3.1.4条配电室内除本室需用的管道外，不应有其它的管道通过。室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接。配电屏的上方不应敷设管道。
第3.1.5条落地式配电箱的底部宜抬高，室内宜高出地面50ｍｍ以上，室外应高出地面200ｍｍ以上。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。
第3.1.6条同一配电室内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。
第3.1.7条当高压及低压配电设备设在同一室内时，且二者有一侧柜顶有裸露的母线，二者之间的净距不应小于2m。
第3.1.8条成排布置的配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时，其间尚应增加出口。第3.1.9条成排布置的配电屏，其屏前和屏后的通道最小宽度应符合表3.1. 9的规定。
表3.1.9配电屏前后的通道的最小宽度（m）
注：1、受限制时是指受到建筑平面的限制、通道内有柱等局部突出的物限制；
2、控制屏、柜前后的通道最小宽度可按表3.1.9的规定执行或适当缩小；
3、屏后操作通道是指需要在屏后操作运行的开关设备的通道。
第二节配电设备布置中的安全措施
第3.2.1条在有人的一般场所，有危险电位的裸带电体应加遮护或置于人的伸臂范围以外。
注：1、置于伸臂范围以外的保护仅用来防止人无意识地触及裸带电体；
2、伸臂范围是指人手伸出后可能触及的区域。
第3.2.2条标称电压超过交流25V（均方根值）容易被触及的裸带电体必须设置遮护物或外罩，其防护等级不应低于《外壳防护等级分类》（GB4208-84）的IP2X级。
第3.2.3条遮护物和外罩必须可靠地固定，并应具有足够的稳定性和耐久性。第3.2.4条当需要移动遮护物、打开或拆卸外罩时，必须采取下列的措施之一：
一、使用钥匙或其它工具；
二、切断裸带电体的电源，且只有将遮护物或外罩重新放回原位或装好后才能恢复供电。
第3.2.5条当裸带电体用遮护物遮护时，裸带电体与遮护物之间的净距应满足下列要求：
一、当采用防护等级不低于IP2X级的网状遮护物时，不应小于100mm；
二、当采用板状遮护物时，不应小于50mm。
第3.2.6条容易接近的遮护物或外罩的顶部，其防护等级不应低于《外壳防护等级分类》（GB4208-84）的IP4X级。
第3.2.7条当采用遮护物和外罩有困难时，可采用阻挡物进行保护，阻挡物应能防止下列情况的发生：
一、人体无意识地接近裸带电体；
二、操作设备过程中人体无意识地触及裸带电体。
注：阻挡物用于防止无意识地触及裸带电体，不能防止故意绕过阻挡物而有意识地触及裸带电体。阻挡物是指栏杆、网状屏障等。
第3.2.8条在有人的一般场所，人距裸带电体的伸臂范围应符合下列规定：一、裸带电体布置在有人活动的上方时，裸带电体与地面或平台的垂直净距不应小于2.5m；
二、裸带电体布置在有人活动的侧面或下方时，裸带电体与平台边缘的水平净距不应小于1.25m；
三、当裸带电体具有防护等级低于IP2X级的遮护物时，伸臂范围应从遮护物算起。
第3.2.9条在正常的人工操作时手中需执有导电物件的场所，计算伸臂范围时应计入这些物件的尺寸。
第3.2.10条配电室通道上方裸带电体距地面的高度不应小于下列数值：
一、屏前通道为2.5m；当低于2.5m时应加遮护，遮护后的护网高度不应低于2. 2m；
二、屏后通道为2.3m，当低于2.3m时应加遮护，遮护后的护网高度不应低于1. 9m。
第3.2.11条安装在生产车间和有人场所的开敞式配电设备，其未遮护的裸带电体距地面高度不应小于2.5m；当低于2.5m时应设置遮护物或阻挡物，阻挡物与裸带电体的水平净距不应小于0.8m，阻挡物的高度不应小于1.4m；阻挡物内屏前、屏后的通道宽度应符合本规范第3.1.9条的规定。
第三节对建筑的要求
第3.3.1条配电室屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。
第3.3.2条配电室长度超过7m时，应设两个出口，并宜布置在配电室的两端。当配电室为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。配电室的门均应向外开启，但通向高压配电室的门应为双向开启门。
第3.3.3条配电室的顶棚、墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。
第3.3.4条配电室内的电缆沟应采取防水和排水措施。
第3.3.5条当严寒地区冬季室温影响设备的正常工作时，配电室应采暖。炎热地区的配电室应采取隔热、通风或空调等措施。有人值班的配电室，宜采用自然采光。在值班人休息间内宜设给水、排水设施。附近无厕所时宜设厕所。
第3.3.6条位于地下室和楼层内的配电室，应设设备运输的通道，并应设良好的通风和可靠的照明系统。
第3.3.7条配电室的门、窗关闭应密合；与室外相通的洞、通风孔应设防止鼠、蛇类等小动物进入的网罩，其防护等级不宜低于《外壳防护等级分类》（G B4208-84）的IP3X级。直接与室外露天相通的通风孔还应采取防止雨、雪飘入的措施。
第四章配电线路的保护
第一节一般规定
第4.1.1条配电线路应装设短路保护、过负载保护和接地故障保护，作用于切断供电电源或发出报警信号。
第4.1.2条配电线路采用的上下级保护电器，其动作应具有选择性；各级之间应能协调配合。但对于非重要负荷的保护电器，可采用无选择性切断。
第4.1.3条对电动机、电焊机等用电设备的配电线路的保护，除应符合本章要求外，尚应符合现行国家标准《通用用电设备配电设计规范》（GB50055-94）的规定。
第二节短路保护
第4.2.1条配电线路的短路保护，应在短路电流对导体和连接件产生的热作用和机械作用造成危害之前切断短路电流。
第4.2.2条绝缘导体的热稳定校验应符合下列规定：
一、当短路持续时间不大于5s时，绝缘导体的热稳定应按下式进行校验：
（4.2.2）
式中：S——绝缘导体的线芯截面（ｍｍ２）；
I——短路电流有效值（均方根值Ａ）；
t——在已达到允许最高持续工作温度的导体内短路电流持续作用的时间
（ｓ）；
K——不同绝缘的计算系数。
二、不同绝缘、不同线芯材料的Ｋ值，应符合表4.2.2的规定。
三、短路持续时间小于0.1s时，应计入短路电流非周期分量的影响；大于5s
时应计入散热的影响。
表4.2.2 不同绝缘的K值
第4.2.3条当保护电器为符合《低压断路器》（JB1284-85）的低压断路器时，短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。第4.2.4条在线芯截面减小处、分支处或导体类型、敷设方式或环境条件改变后载流量减小处的线路，当越级切断电路不引起故障线路以外的一、二级负荷的供电中断，且符合下列情况之一时，可不装设短路保护：
一、配电线路被前段线路短路保护电器有效的保护，且此线路和其过负载保护电器能承受通过的短路能量；
二、配电线路电源侧装有额定电流为20A及以下的保护电器；
三、架空配电线路的电源侧装有短路保护电器。
第三节负载保护
第4.3.1条配电线路的过负载保护，应在过负载电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负载电流。
第4.3.2条下列配电线路可不装设过负载保护：
一、本规范第4.2.4条一、二、三款所规定的配电线路，已由电源侧的过负载保护电器有效地保护；
二、不可能过负载的线路。
第4.3.3条过负载保护电器宜采用反时限特性的保护电器，其分断能力可低于电器安装处的短路电流值，但应能承受通过的短路能量。
第4.3.4条过负载保护电器的动作特性应同时满足下列条件：
I B ≤I
n
≤I
Z
（4.3.4-1）
I 2≤1.45I
Z
（4.3.4-2）
式中：I
B
——线路计算负载电流（A）；
I
n
——熔断器熔体额定电流或断路器额定电流或整定电流（A）；
I
z
——导体允许持续载流量（A）；
I
2
——保证保护电器可靠动作的电流（A）。当保护电器为低压断路器时，
I z 为约定时间内的约定动作电流；当为熔断器时，I
z
为约定时间内的约定熔断电
流。
注：按公式4.3.4-1、式4.3.4-2校验过负载保护电器的动作特性，当采用符合《低压断路器》（JB1284-85）的低压断路器时，延时脱扣器整定电流（I
n
）与
导体允许持续载流量（I
z
）的比值不应大于1。
第4.3.5条突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路。
第4.3.6条多根并联导体组成的线路采用过负载保护，其线路的允许持续载
流量（I
z
）为每根并联导体的允许持续载流量之和，且应符合下列要求：
一、导体的型号、截面、长度和敷设方式均相同；
二、线路全长内无分支线路引出；
三、线路的布置使各并联导体的负载电流基本相等。
第四节接地故障保护
（Ⅰ）一般规定
第4.4.1条接地故障保护的设置应能防止人身间接电击以及电气火灾、线路损坏等事故。接地故障保护电器的选择应根据配电系统的接地型式，移动式、手握式或固定式电气设备的区别，以及导体截面等因素经技术经济比较确定。
第4.4.2条防止人身间接电击的保护采用下列措施之一时，可不采用本规范第4.4.1条规定的接地故障保护。
一、采用双重绝缘或加强绝缘的电气设备（Ⅱ类设备）；
二、采取电气隔离措施；
三、采用安全超低压；
四、将电气设备安装在非导电场所内；
五、设置不接地的等电位联结。
注：Ⅱ类设备定义应符合《电气和电子设备按防触电保护的分类》（GB/T12501 -92）的规定。
第4.4.3条本节接地故障保护措施所保护的电气设备，只适用于防电击保护分类为Ⅰ类的电气设备。设备所在的环境为正常环境，人身电击安全电压限值（U L）为50V。
第4.4.4条采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：
一、PE、PEN干线；
二、电气装置接地极的接地干线；
三、建筑物内的水管、煤气管、采暖和空调管道等金属管道；
四、条件许可的建筑物金属构件等导电体。
上述导电体宜在进入建筑物处接向总等电位联结端子。等电位联结中金属管道连接处应可靠地连通导电。
第4.4.5条当电气装置或电气装置某一部分的接地故障保护不能满足切断故障回路的时间要求时，尚应在局部范围内作辅助等电位联结。当难以确定辅助等电位联结的有效性时，可采用下式进行校验：
（4.4.5）
式中：R——可同时触及的外露可导电部分和装置外可导电部分之间，故障电流产生的电压降引起接触电压的一段线段的电阻（Ω）；
I
a
——切断故障回路时间不超过５ｓ的保护电器动作电流（Ａ）。
注：当保护电器为瞬时或短延时动作的低压断路器时，I
a
值应取低压断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。
（Ⅱ）ＴＮ系统的接地故障保护
第4.4.6条TN系统配电线路接地故障保护的动作特性应符合下式要求：
Z s ×I
a
≤U
（4.4.6）
式中：Z
s
——接地故障回路的阻抗（Ω）；
I
a
——保证保护电器在规定的时间内自动切断故障回路的电流（Ａ）；
U
——相线对地标称电压（Ｖ）。
注：ＴＮ系统——在此系统内，电源有一点与地直接连接，负荷侧电气装置的外
露可导电部分则通过PE线与该点连接。其定义应符合现行国家标准《交流电气装置接地设计规范》的规定。
第4.4.7条相线对地标称电压为220V的TN系统配电线路的接地故障保护，其切断故障回路的时间应符合下列规定：
一、配电线路或仅供给固定式电气设备用电的末端线路，不宜大于5s；
二、供电给手握式电气设备和移动式电气设备的末端线路或插座回路，不应大于
0.4s。
第4.4.8条当采用熔断器作接地故障保护，且符合下列条件时，可认为满足本规范第4.4.7条的要求。
一、当要求切断故障回路的时间小于或等于5s时，短路电流（I
d
）与熔断器熔
体额定电流（I
n
）的比值不应小于表4.4.8-1的规定；
表4.4.8-1 切断接地故障回路时间小于或等于5s的I
d / I
n
最小比值
二、当要求切断故障回路的时间小于或等于0.4s时，短路电流（I
d
）与熔断器
熔体额定电流（I
n
）的比值不应小于表4.4.8-2的规定。
表4.4.8-2 切断接地故障回路时间小于或等于0.4s的I
d / I
n
最小比值
第4.4.9条当配电箱同时有本规范第4.4.7条第一款、第二款所述的两种末端线路引出时，应满足下列条件之一：
一、自配电箱引出的第4.4.7条第一款所述的线路，其切断故障回路的时间不应大于0.4s；
二、使配电箱至总等电位联结回路之间的一段PE线的阻抗不大于，或作辅助等电位联结。注：ＵＬ：安全电压限值为50V。
第4.4.10条TN系统配电线路应采用下列的接地故障保护：
一、当过电流保护能满足本规范第4.4.7条要求时，宜采用过电流保护兼作接地故障保护；
二、在三相四线制配电线路中，当过电流保护不能满足本规范第4.4.7条的要求且零序电流保护能满足时，宜采用零序电流保护，此时保护整定值应大于配电线路最大不平衡电流；
三、当上述一、二款的保护不能满足要求时，应采用漏电电流动作保护。（Ⅲ）ＴＴ系统的接地故障保护
第4.4.11条TT系统配电线路接地故障保护的动作特性应符合下式要求：
Ｒ
Ａ·Ｉ
ａ
≤５０Ｖ（4.4.11）
式中：R
A
——外露可导电部分的接地电阻和ＰＥ线电阻（Ω）；
I
a
——保证保护电器切断故障回路的动作电流(A)。当采用过电流保护电
器时，反时限特性过电流保护电器的I
a
为保证在5s内切断的电流；采用瞬时动
作特性过电流保护电器的I
a
为保证瞬时动作最小电流。当采用漏电电流动作保
护器时，I
a 为其额定动作电流Ｉ
Δｎ
。
注：ＴＴ系统——在此系统内，电源有一点与地直接连接，负荷侧电气装置外露可导电部分连接的接地极和电源的接地极无电气联系。其定义应符合现行国家标准《交流电气装置接地设计规范》的规定。
第4.4.12条TT系统配电线路内由同一接地故障保护电器保护的外露可导电部分，应用PE线连接至共用的接地极上。当有多级保护时，各级宜有各自的接地极。
（Ⅳ）ＩＴ系统的接地故障保护
第4.4.13条在IT系统的配电线路中，当发生第一次接地故障时，应由绝缘监视电器发出音响或灯光信号，其动作电流应符合下式要求：
R A ×I
d
≤50V （4.4.13）
式中：R
A
——外露可可导电部分的接地极电阻（Ω）；
I
d
——相线和外露可导电部分间第一次短路故障的故障电流(A)，它计及泄漏电流和电气装置全部接地阻抗值的影响。
注：IT系统——在此系统内，电源与地绝缘或一点经阻抗接地，电气装置外露可导电部分则接地。其定义应符合现行国家标准《交流电气装置接地设计规范》的规定。
第4.4.14条IT系统的外露可导电部分可用共同的接地极接地，亦可个别地或成组地用单独的接地极接地。当外露可导电部分为单独接地，发生第二次异相接地故障时，故障回路的切断应符合ＴＴ系统接地故障保护的要求。当外露可导电部分为共同接地，则发生第二次异相接地故障时，故障回路的切断应符合TN系统接地故障保护的要求。
第4.4.15条IT系统的配电线路，当发生第二次异相接地故障时，应由过电流保护电器或漏电电流动作保护器切断故障电路，并应符合下列要求：
一、T系统不引出N线，线路标称电压为220/380V时，保护电器应在0.4s内切断故障回路，并符合下式要求：
（4.4.15-1）
式中：Z
——包括相线和PE线在内的故障回路阻抗（Ω）；
s
——保护电器切断故障回路的动作电流（Ａ）。
I
a
二、T系统引出N线，线路标称电压为220/380V时，保护电器应在0.8s内切断故障回路，并应符合下式要求：
（4.4.15-2）
式中：Z
——包括相线、N线和PE线在内的故障回路阻抗（Ω）。
s
第4.4.16条IT系统不宜引出N线。
（Ⅴ）接地故障采用漏电电流动作保护
第4.4.17条PE或PEN线严禁穿过漏电电流动作保护器中电流互感器的磁回路。第4.4.18条漏电电流动作保护器所保护的线路及设备外露可导电部分应接地。第4.4.19条TN系统配电线路采用漏电电流动作保护时，可选用下列接线方式之一：
一、将被保护的外露可导电部分与漏电电流动作保护器电源侧的PE线相连接，并应符合本规范第4.4.6条的要求；
二、将被保护的外露可导电部分接至专用的接地极上，并应符合本规范第4.4.1 2条的要求。
第4.4.20条IT系统中采用漏电电流动作保护器切断第二次异相接地故障时，保护器额定不动作电流Ｉ
，应大于第一次接地故障时的相线内流过的接地故
Δｎｏ
障电流。
第4.4.21条为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，其额定动作电流不应超过0.5A。
第4.4.22条多级装设的漏电电流动作保护器，应在时限上有选择性配合。
第五节保护电器的装设位置
第4.5.1条保护电器应装设在操作维护方便，不易受机械损伤，不靠近可燃物的地方，并应采取避免保护电器运行时意外损坏对周围人员造成伤害的措施。第4.5.2条保护电器应装设在被保护线路与电源线路的连接处，但为了操作与维护方便可设置在离开连接点的地方，并应符合下列规定：
一、线路长度不超过3m；
二、采取将短路危险减至最小的措施；
三、不靠近可燃物。
第4.5.3条当将从高处的干线向下引接分支线路的保护电器装设在距连接点的线路长度大于3m的地方时，应满足下列要求：
一、该段分支线应敷设于不燃或难燃材料的管、槽内。
二、在分支线装设保护电器前的那一段线路发生短路或故障时，离短路点最近的上一级保护电器应能保证符合本规范规定的要求。
第4.5.4条短路保护电器应装设在低压配电线路不接地的各相（或极）上，但对于中性点不接地且N线不引出的三三线配电系统，可只在二相（或极）上装设保护电器。
第4.5.5条在TT或TN-S系统中，当N线的截面与相线相同，或虽小于相线但已能为相线上的保护电器所保护，N线上可不装设保护；当N线不能被相线保护电器所保护时，应另在N线上装设保护电器保护，将相应相线电路断开，但不必断开N线。
第4.5.6条在TT或TN-S系统中，N线上不宜装设电器将N线断开，当需要断开Ｎ线时，应装设相线和N线一起切断的保护电器。当装设漏电电流动作的保护电器时，应能将其所保护的回路所有带电导线断开。在TN系统中，当能可靠地保持N线为地电位时，N线可不需断开。
在TN-C系统中，严禁断开PEN线，不得装设断开PEN线的任何电器。当需要在PEN线装设电器时，只能相应断开相线回路。
第五章配电线路的敷设
第一节一般规定
第5.1.1条配电线路的敷设应符合下列条件：
一、符合场所环境的特征；
二、符合建筑物和构筑物的特征；
三、人与布线之间可接近的程度；
四、由于短路可能出现的机电应力；
五、在安装期间或运行中布线可能遭受的其它应力和导线的自重。
第5.1.2条配电线路的敷设，应避免下列外部环境的影响：
一、应避免由外部热源产生热效应的影响；
二、应防止在使用过程中因水的侵入或因进入固体物而带来的损害；
三、应防止外部的机械性损害而带来的影响；
四、在有大量灰尘的场所，应避免由于灰尘聚集在布线上所带来的影响；
五、应避免由于强烈日光辐射而带来的损害。
第二节绝缘导线布线
第5.2.1条直敷布线可用于正常环境的屋内场所，并应符合下列要求：
一、直敷布线应采用护套绝缘导线，其截面不宜大于6mm2；布线的固定点间距，不应大于300mm。
二、绝缘导线至地面的最小距离应符合表5.2.1的规定。
三、当导线垂直敷设至地面低于1.8m时，应穿管保护。
表5.2.1绝缘导线至地面的最小距离
第5.2.2条瓷（塑料）夹布线宜用于正常环境的屋内场所和挑檐下的屋外场所。鼓形绝缘子和针式绝缘子布线宜用于屋内、外场所。
第5.2.3条采用瓷（塑料）夹、鼓形绝缘子和针式绝缘子在屋内、屋外布线时，绝缘导线至地面的距离，应符合本规范表5.2.1的规定。
第5.2.4条采用鼓形绝缘子和针式绝缘子在屋内、屋外布线时，绝缘导线最小间距，应符合表5.2.4的规定。
表5.2.4屋内、屋外布线的绝缘导线最小间距
第5.2.5条绝缘导线明敷在高温辐射或对绝缘导线有腐蚀的场所时，导线之间及导线至建筑物表面的最小净距，应符合本规范第5.4.4条的规定。
第5.2.6条屋外布线的绝缘导线至建筑物的最小间距，应符合表5.2.6的规定。
表5.2.6绝缘导线至建筑物的最小间距
第5.2.7条金属管、金属线槽布线宜用于屋内、屋外场所，但对金属管、金属线槽有严重腐蚀的场所不宜采用。在建筑物的顶棚内，必须采用金属管、金属线槽布线。
第5.2.8条明敷或暗敷于干燥场所的金属管布线应采用管壁厚度不小于1.5m m的电线管。直接埋于素土内的金属管布线，应采用水煤气钢管。
第5.2.9条电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。当有困难时，可敷设在其上面。其相互间的净距不宜小于下列数值：一、当电线管敷设在热水管下面时为0.2m，在上面时为0.3m。
二、当电线管敷设在蒸汽管下面时为0.5m，在上面时为1m。当不能符合上述要求时，应采取隔热措施。对有保温措施的蒸汽管，上下净距均可减至0.2m。电线管与其它管道（不包括可燃气体及易燃、可燃液体管道）的平行净距不应小于0.1m。当与水管同侧敷设时，宜敷设在水管的上面。管线互相交叉时的距离，不宜小于相应上述情况的平行净距。
第5.2.10条塑料管和塑料线槽布线宜用于屋内场所和有酸碱腐蚀介质的场所，但在易受机械操作的场所不宜采用明敷。
第5.2.11条塑料管暗敷或埋地敷设时，引出地（楼）面的一段管路，应采取防止机械损伤的措施。
第5.2.12条布线用塑料管（硬塑料管、半硬塑料管、可挠管）、塑料线槽，应采用难燃型材料，其氧指数应在27以上。
第5.2.13条穿管的绝缘导线（两根除外）总截面面积（包括外护层）不应超过管内截面面积的40%。
第5.2.14条金属管布线和硬质塑料管布线的管道较长或转弯较多时，宜适当加装拉线盒或加大管径；两个拉线点之间的距离应符合下列规定：
一、对无弯管路时，不超过30m；
二、两个拉线点之间有一个转弯时，不超过20m；
三、两个拉线点之间有两个转弯时，不超过15m；
四、两个拉线点之间有三个转弯时，不超过8m。
第5.2.15条穿金属管或金属线槽的交流线路，应使所有的相线和Ｎ线在同一外壳内。
第5.2.16条不同回路的线路不应穿于同一根管路内，但符合下列情况时可穿在同一根管路内。
一、标称电压为50V以下的回路；
二、同一设备或同一流水作业线设备的电力回路和无防干扰要求的控制回路；
三、同一照明灯具的几个回路；
四、同类照明的几个回路，但管内绝缘导线总数不应多于８根。
第5.2.17条在同一个管道里有几个回路时，所有的绝缘导线都应采用与最高标称电压回路绝缘相同的绝缘。
第三节钢索布线
第5.3.1条钢索布线在对钢索有腐蚀的场所，应采取防腐蚀措施。钢索上绝缘导线至地面的距离，在屋内时为2.5ｍ；屋外时为2.7ｍ。
第5.3.2条钢索布线应符合下列要求：
一、屋内的钢索布线，采用绝缘导线明敷时，应采用瓷夹、塑料夹、鼓形绝缘子或针式绝缘子固定；用护套绝缘导线、电缆、金属管或硬塑料管布线时，可直接固定于钢索上。
二、屋外的钢索布线，采用绝缘导线明敷时，应采用鼓形绝缘子或针式绝缘子固定；采用电缆、金属管或硬塑料管布线时，可直接固定于钢索上。
第5.3.3条钢索布线所采用的铁线和钢绞线的截面，应根据跨距、荷重和机械强度选择，其最小截面不宜小于10mm2。钢索固定件应镀锌或涂防腐漆。钢索除两端拉紧外，跨距大的应在中间增加支持点；中间的支持点间距不应大于12m。第5.3.4条在钢索上吊装金属管或塑料管布线时，应符合下列要求：
一、支持点最大间距符合表5.3.4的规定。
表5.3.4钢索上吊装金属管或塑料管支撑点的最大间距
二、吊装接线盒和管道的扁钢卡子宽度不应小于20mm；吊装接线盒的卡子不应少于2
第5.3.5条钢索上吊装护套线绝缘导线布线时，应符合下列要求：
一、采用铝卡子直敷在钢索上，其支持点间距不应大于500mm；卡子距接线盒不应大于100mm。
二、采用橡胶和塑料护套绝缘线时，接线盒应采用塑料制品。
第5.3.6条钢索上采用瓷瓶吊装绝缘导线布线时，应符合下列要求：
一、支持点间距不应大于1.5m。线间距离，屋内不应小于50mm；屋外不应小于100mm。
二、扁钢吊架终端应加拉线，其直径不应小于3mm。
第四节裸导体布线
第5.4.1条裸导体布线应用于工业企业厂房，不得用于低压配电室。
市地下综合管廊项目 技术规格书 （电力部分） 中铁四局集团电气化工程 2017年3月

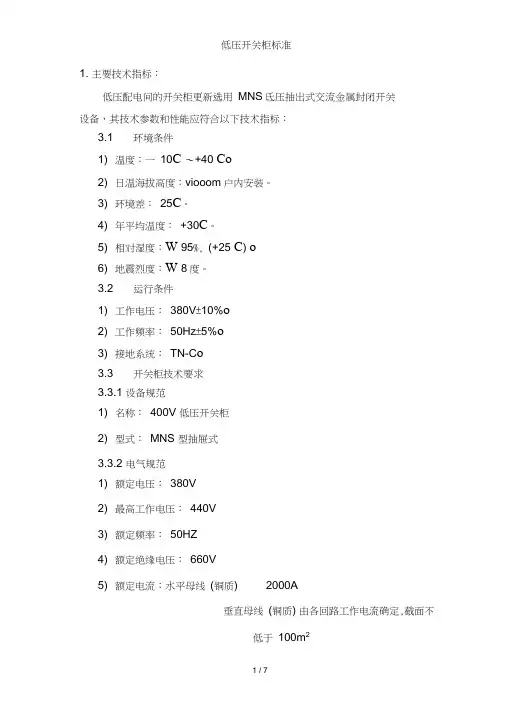

0.4kV低压开关柜（含电容补偿柜） 1.概述 0.4kV低压开关柜为保证用电设备安全、连续正常使用，要求提供的低压开关柜应满足其环境条件并且技术先进、生产工艺成熟可靠、结构紧凑、便于安装和维护。要求投标人对所提供设备的要求：正确的设计、坚固的结构、所用材料具有足够的强度、并具有合格的质量且无缺陷。如果投标人所提供的设备具有下述招标人所要求之外的装置或功能，须加以注明。 柜体要求采用施耐德Blockset、ABB的MD190、西门子8PT-4000，三种柜体形式中的一种或同上述品质的柜型，低压开关柜采用抽出式MNS开关柜，断路器采用固定式结构。 与自动化控制系统接口要求：框架断路器须配置开关状态及脱扣指示，塑壳断路器须配置开关状态辅助接点，并将辅助接点接至专门为自动化控制系统设置的端子。 主进及分回路设置计量表计。 2.技术标准 本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合如下标准：
上述标准均应是最新且已实施的版本。 3.使用环境条件 3.1.系统标称电压：0.4kV 3.2.中性点连接：直接接地 3.3.安装场所: 户 3.4.海拔高度：≤1000m 3.5.运行环境温度：-15℃～+40℃ 3.6.运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于 90% 3.7.周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的 污染 地震强度：≤8度 4.系统参数 接地形式：TN-S。 系统电压：0.4/0.23kV。 额定绝缘电压：1.0 kV。
高低压、配电柜、直流屏技术文件 第一部分 10KV高压配电柜 本工程10KV高压配电柜按中置柜设计，配电柜内所有设备的技术 参数应符合相应的国家标准。 2.4标准的适用和执行： 投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定。进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行。 (1)GB3906-91《3~35KV户内交流高压开关设备》 (2)DL404-91《户内交流高压开关柜订货技术条件》 (3)GB311.1-83和GB311.2~311.6-83《高电压试验技术》 (4)GB863《交流高压电器在长期工作时的发热》 (5)SD201《交流高压隔离开关的技术条件》 (6)SD318-89《高压开关柜闭锁装置技术条件》 (7)GB2706《交流高压电器动热稳定试验方法》 (8)DL403-91《10~35户内高压真空断路器订货技术条件》 (9)SDJ5-85《高压配电装置设计技术规程》 (10)GB763《交流高压电器在长时间工作时的发热》 (11)GB762-81 《电气设备额定电流》 (12)IEC229-1A 《短路保护并列设备》 (13)GB1208-87 《电流互感器》 (14)IEC-185 《电流互感器》 (15)GB50150-91 《电气装置安装工程电缆线路施工及验收标准》 (16)GB50171-92 《电气装置安装工程盘柜及二次回路接线施
工及验收规范》 (17)GB50303-2002 《建筑电气工程施工质量验收规范》 (18)国家现行包装运输标准。 凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准。 一、高压配电柜型号和技术要求详见本工程电气设计说明及电施图 二、技术参数： 1、额定工作电压：10KV 2、额定频率：50Hz±1％ 3、防护等级：IP40 4、额定短路开短能力：31.5KA 三、开关柜内主要元器件的技术参数 1、真空断路器品牌：CCK ZN18，常州森源 VS1 1）、真空断路器及其操动机构应具有防跳装置，在操作方式中不允许采用手动直接合闸(手动直接合闸仅限于机械调试中使用)。 2）、真空断路器及其操动机构必须是一体式结构，并且安装在牢固的支架上。 3）、真空断路器应装设分、合闸按钮和分、合闸指示器，外壳适当位置应设置有观察孔可以看到分、合闸位置状态。 4）、真空断路器在无需维修或更换部件的情况下，连续合分额定电流的操作总次数为20000次；在此期间，应无零件更换，无机械或电气调整，无维修。 2、微机保护品牌：西安远征，清华紫光，许继电气 1）、支持软件在线升级。 2）、装置应配备大屏幕图形液晶显示器，采用全中文菜单操作方式。 3）、应采用分层设计方法，软件应具有很好的灵活性、可靠性、
名片制作规范 非常高兴能为您提供服务。公司将本着客户至上的原则竭诚为您提供服务。为了能使您及时拿到货，也为了我们能保质保量，请您在发送文档前仔细阅读下面的制作说明，按照说明制作，如有不了解之处，欢迎洽询。如有因制作不符合要求，您的档案将有可能被退回，并造成交货的延迟。对于不符合规则而产生的错误，我们将照章收费，谢谢配合！！！ 制作规则说明 一、档案 1.PC机CorelDRAW的文件档案。 2.Photoshop文件请附合并图层及未合并图层档案。 二、尺寸 1.名片标准尺寸：制作完稿出血后尺寸为92X56mm，四边各出血1mm，裁切 后净尺寸为90X54mm。 三、用色 1.所有颜色均需使用CMYK印刷用色，不得使用RGB或其他色盘标示色。 2.重色系，CMYK四颜色总和值不得大于250，否则会有背印产生。 3.淡色系，CMYK四颜色各值不得低于8，否则可能会印不出。 四、图片文字 1.去背景图片（PSD格式的透明背景图片）须合并成一般格式图片，否则会有 意想不到的状况发生。 2.图片分辨率必须达到300dpi以上，这样才能保证印出来图片保持清晰。网上 下载的图片分辨率一般仅为72dpi且为RGB色彩模式，请注意。 3.CorelDRAW、Illustrator制作档案，所有文字必须转成曲线，并注意字间，行 间是否有跳行或互叠在一起，笔划间如有漏白点，请加以“打散”即可，CorelDRAW段落文字，无法直接转成曲线，请输出AI档案，不要选择“模拟复杂的填色曲线”，然后再输入进来取代原本段落文字即可。 4.Photoshop制作文字时，分辨率须达到600dpi以上，这样才不会有毛边，黑 文字请用K100填色，勿使用Photoshop预设四色黑填色，并做正片叠底，才不会有白边出现。 五、其他制作注意事项 1.CorelDRAW或Illustrator制作名片不论单、双面，不论人数、款式多少，一 律制作存放同一页面，正面放在左边，背面放在右边。 2.Photoshop制作名片时，一款名片一个文档，双面名片请把正、反各存一个文 档。 3.文字编排需离裁切边2mm以上，避免裁切时被裁掉。 4.不可以锁定任何物件，会造成拼版时物件遗失或移位。 5.绘制线条或设置外框线的线条宽度，最小值必须在0.1mm以上，否则将可能 无法印出；Illustrator的线条不能用填色，要用框线颜色上色，否则显示屏看得到线条，但是印不出来。 6.请尽量不要使用满版色块，不可以使用C100M100Y100K100或 C75M68Y67K90(Photoshop预设黑)四色黑的色彩填色，油墨将无法干透，裁切时会有背印，请用吸管工具检查。 7.满版黑色如要更黑，请设定K100+C30，可以使黑色颜色饱和，并且勿在黑 底上设计有颜色的文字，将会有漏白产生。
低压开关柜成套装置 技术规范书 广西电网公司 2008年02月 目次 1总则 2技术要求 3技术服务 4供方提供的380V低压开关柜主要技术参数
5质量保证 6 供货范围 6技术资料及图纸交付进度附图：站用电配置接线图
1总则 提供设备的厂家必须已经生产过三台以上类似或高于本招标书技术规范的设备，并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。 1.1本设备技术规范书适用于380V低压开关柜设备成套装置。它提出了该设 备的功 能设计、结构、性能、安装和试验等方面的技术要求。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作 出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。 1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供 的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较
高标 准执行。 1.5本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同 正文 具有同等的法律效力。 1.6本设备技术规范书未尽事宜，由需供双方协商确定。 2 技术要求 2.1 应遵循的主要现行标准 GB/T 14048.1－2006 低压开关设备和控制设备总则 GB1408－89低压设备和控制设备 GB 7251-1998~2006低压成套开关设备 GB4942.2－85低压电器防护等级 DL/T 5137－2001电测量及电能计量装置设计技术规程 GB 10233-2005 低压电器成套开关设备基本试验方法 IEC439 低压开关设备和控制设备装置 GB/T3859.1-1993 半导体变流器基本要求的规定 GB/T7261-1987 继电器及继电器保护装置基本试验方法 GB/17478-1998 低压直流设备的特性及安全要求 JB/T8456-1996 低压直流开关设备 NDGJ8-89 火力发电厂、变电所二次接线设计技术规程 Q/GXD 126.01-2006 电力设备交接和预防性试验规程 2.2 使用环境条件 2.2.1 周围空气温度 最高温度：＋40 ℃； 最低温度：－10 ℃； 最大日温差：25K。 2.2.2 海拔高度：≤1000 m。 2.2.3 环境相对湿度（20℃时）
名片设计要求1 颜色模式：为使制作出来的成品与样稿色差不大,设计的时候请使用CMYK 颜色模式，切忌使用RGB颜色模式。颜色模式设置方法：在编辑状态下依次选择【图象】－【模式】－【CMYK】即可。2 设计尺寸：92x56mm,分辨率至少400dpi。四周1mm内请不要放置重要内容，因为这是出血位，在裁切时将会被去除掉。名片成品尺寸是90x54mm。 3 文件命名：图片请以“文件名－纸张－规格－数量”表示，如“献血卡片－铜板复膜－双面－5盒”。如果有多张作品，请按上述方法命名后全部放入以“定货人姓名”命名的文件夹中，打包压缩后发送自印刷公司。这样可以有效的避免图片丢失或遗漏。 4 制作效果预览：图片按上述基本要求设计完成后，请在工具箱中选择【缩放工具】－【打印尺寸】，预览图片。成品的效果将与此效果一致。 5 送货、接货方式：公司会在您约定的时间内，送货至您指定的地点。一般的小订单（<300元），货到付款，大订单（>300元），需先缴纳30％的定金，固定客户除外。彩色传单设计注意事项 1 颜色模式：为使制作出来的成品与样稿色差不大,设计的时候请使用CMYK颜色模式，切忌使用RGB颜色模式。颜色模式设置方法：在编辑状态下依次选择【图象】－【模式】－【CMYK】即可。2 设计尺寸：设计尺寸应与您制作出来的成品尺寸大4mm，分辨率一般在400dpi。周边2mm内请不要放置重要内容，因为这部分将被裁切掉。例如：您想制作一份A4大小的宣传单，则需设计成214cm ×289mm尺寸的图片，裁切后成品尺寸为210x285mm。一般情况下，我们只需要jpg格式文件，但最好把原文件保存好，一倍不时之需。 3 文件命名：图片请以“文件名×大小×数量”表示，如“演讲比赛210cm×285cm×500张”。如果有多张作品，请按上述方法命名后放入以“定货人姓名”命名的文件夹中，打包压缩后发送自印刷公司.这样可以有效的避免图片丢失或遗漏。4 制作效果预览：图片按上述基本要求设计完成后，请在工具箱中选择【缩放工具】－【打印尺寸】，预览图片。成品的效果与此效果一致。5 送货、接货方式：公司会在您约定的时间内，送货至您指定的地点。一般的小订单（<300元），货到付款，大订单（>300元），需先缴纳30％的定金，签约客户除外。横幅设计注意事项1 颜色模式：RGB、CMYK均可，特殊要求。2 设计尺寸：设计尺寸应与您制作出来的成品尺寸一样，分辨率一般在36dpi。一般情况下，我们只需要jpg格式文件。3 文件命名：图片请以“文件名×大小×数量”表示，如“演讲比赛90cm×120cm×5张”。如果有多张作品，请按上述方法命名后放入以“定货人姓名”命名的文件夹中，打包压缩后发送自印刷公司.这样可以有效的避免图片丢失或遗漏。4 制作效果预览：图片按上述基本要求设计完成后，请在工具箱中选择【缩放工具】－【打印尺寸】，预览图片。成品的效果与此效果一致。5 送货、接货方式：公司会在您约定的时间内，送货至您指定的地点。一般的小订单（<300元），货到付款，大订单（>300元），需先缴纳30％的定金，固定客户除外。菲林片(一)菲林：菲林就是胶片,是旧时对film的翻译,现在一般是指胶卷,也可以指印刷制版中的底片。菲林都是黑色的，菲林的边角一般有一个英文的符号，是菲林的编号，标明该菲林是C、M、Y、K中的哪一张，是CMYK的其中一个（或专色号），表示这张菲林是什么色输出的，如果没有，可以看挂网的角度，来辨别是什么色。旁边的阶梯状的色条是用来进行网点密度校对的。色条除了看网点密度是否正常，还有一个就是看CMYK，色条在左下角是C，色条在左上角是M，在右上角是Y，在右下角是K,所以只要根据色条印刷厂就知道CMYK了。也就是说为了方便检验菲林显影的浓度，菲林片的角上有颜色编号。而至于印多少颜色根据每张菲林片的网线来定的。菲林上的网点是告诉你“这里有这种程度的某种颜色”，例如，一般文字版，只有一个黑色，就只有一张菲林，如果你用红墨印刷，印出来的就是红字了。一张菲林片只代表一种颜色，印刷彩色的，最少要有4张菲林片，代表了C、M、Y、K 4个颜色！也可以是四个专色，专色菲林是用单独的文件输出成K版的。旁边的色标不能表明CMYK的具体值，而是对照用的,检验菲林出的是否符合要求。有人习惯是画完角线(裁切线、套准线)后，自己再用各个版上的纯色标上各版的名称。例如，
低压开关柜技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

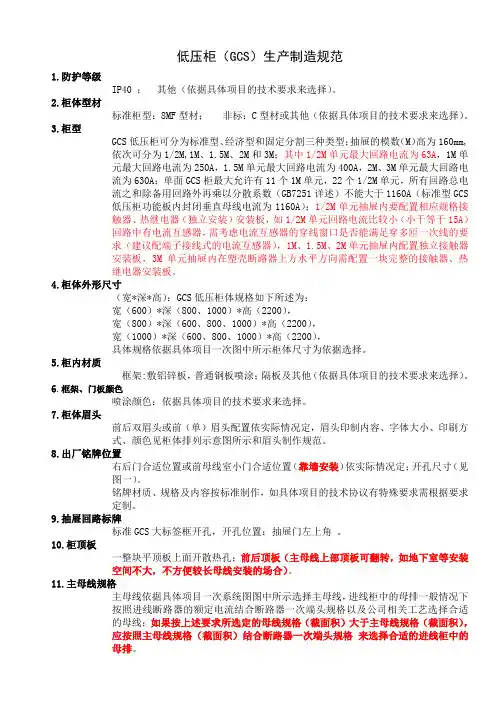

项目：沁水县梅园·悦港新城小区 低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司 供方：江苏亚盟电气有限公司 2017年4月 GCS低压配电设备 总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.
低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过 垂直加速度不超过 u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业
标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S） 水平母线（主母线）：50kA、80kA 垂直母线（支母线）：50kA 保护导体（接地主母线）：30、48kA 中性母线（中性主母线）：30、48kA —额定峰值耐受电流 水平母线（主母线）：105、176kA 垂直母线（支母线）：105kA 4、选用元件 一次主元件
平面设计师必备：名片设计尺寸及注意 事项 一，稿件部分： 1、名片标准尺寸：90mmX54mm 90mmX50mm 90mmX45mm。但是加上出血上下左右各2mm，所以 制作尺寸必须设定为：94 x 58mm 94mmX54mm 94mmX48mm。 2、如果您的成品尺寸超出一张名片的大小，请注明您要的正确尺寸，上下左右也是各2mm的出血。 3、色彩模式应为 CMYK 。影像档 350dpi 以上 4、稿件完成时不需画十字线及裁切线。 二，文字(数字)部分： 1、文案的编排应距离裁切线3mm以上，以免裁切时有文字被切到。 2、稿件确认后，应将文字转换成曲线或描外框，以免输出制版时因找不到字型而出现乱码。 3、文字输入时请不要设定使用系统字，若使用会造成笔划交错处有白色节点。同时请不要将文字设定为套印填色。 三，颜色部分： 1、不能以萤幕或列印的颜色来要求成品的印刷色，档案制作时必须依照CMYK色票的百分比来决定制作填色。 2、同一图档在不同次印刷时，色彩都会有些差距，色差度在上下百分之十以内为正常。
3、底纹或底图颜色的设定不要低于5%，以免印刷成品时无法呈现。 4、影像、照片以CMYK模式制作，TIFF档案格式储存，勿以PSD之档案格式输入。如果使用CoreIDRAW设计名片，请将所有输入之影像图、POWERCLIP之物件、分离之下落式阴影及使用透明度或滤镜材质填色，再转一次点阵图。色彩设定为CMYK32位元，解析度350dpi，反锯齿补偿透明背景使用色彩描述档皆打勾，以避免有时必须旋转组版输出而造成马塞克影像。如以调整节点之方式缩小点阵图，也请再转一次点阵图，以避免输出时部分被遮盖。 四，绘图部分： 1、所有输入或自行绘制之线条色块等图形，其线框粗细的设定不可小于，否则印刷成品将会有断线或无法呈现之状况。 2、线框如果设定“随影像缩放”，请在完稿后仔细再检查一下，否则输出印刷时怕会形成不规则线框。 3、当渐层之物件置入图框精确剪裁时，请将其转为点阵图，因为置入之图框若与其他物件群组后再做旋转，其渐层方向不会一起旋转。 4、任何渐层物件皆不可设定“边缘宽度”，因为输出机的解译不同，有时会造成渐层边缘填色不足。 五，其它部分：
GGD系列低压配电柜技术规范 .概述 1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。 1.2 本开关柜具备以下特点： 分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。 1.3 本技术规范引用了GGD型低压开关柜《技术条件》。 2.引用标准 2.1 GB7251.1-97《低压成套开关设备》； 2.2 IEC439《低压成套设备和开关设备》； 2.3 GB/T4942.2-93《低压电器外壳防护等级》。 3.设备运行环境 3.1周围空气温度，上限+40°C，下限-15°C。 3.2海拔高度，不大于1500m。 3.3 环境相对湿度：日平均不大于60%，月平均不大于90%。（20℃时） 3.4 地震烈度：不超过8度。（中国12级度标准） 3.5耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用） 水平：0.25g； 垂直：0.125g； 正弦波持续时间：5周波； 安全系数：动态 1.67；静态：3.5； 4.电气性能 4.1 额定工作电压：400V； 4.2 额定电流：1000A，1600A，3150A； 4.3 额定短路开断电流：15kA，30kA，50kA； 4.4 额定短时耐受电流（1S）：15kA，30kA，50kA； 4.5 额定峰值耐受电流：30kA，63kA，105kA。 4.结构性能 5.1 外形尺寸
5.1.1 柜高尺寸系列：2200mm； 5.1.2 柜宽尺寸系列：600，800，1000，1200mm； 5.1.3 柜深尺寸系列：600，800mm。 5.2 防护等级 5.2.1 正常使用环境：IP30； 5.2.2 特殊作用环境：IP40。 5.3 涂装 5.3.1涂装采用环氧树脂粉末静电喷涂。 5.3.2颜色：驼灰色、整体单色调。 5.4结构设计 5.4.1开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。构架用8MF冷弯型钢局部焊接组装而成，由构架零件及型钢配装，从而保证了柜体的精度和质量。 5.4.2通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，缩短了制造周期，提高了工作效率。 5.4.3柜体在设计时充分考虑到运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内热量到一定量时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 5.4.4柜体按照现代工业产品造型设计，采用黄金分割比的原理设计柜体外型，使整柜比例合理，美观大方，面目一新。 5.4.5柜门用转轴式活动铰链与构架相连，装卸方便。门的折边处嵌有山型橡塑条，具有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。 5.4.6装有电器元器件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。 5.4.7柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。 5.4.8母线、导电部件和绝缘导线。 5.4.8.1母线、导电部件的材料均为高导电率的铜材制造。 5.4.8.2绝缘导线选用铜质线，辅助电路的绝缘导线为多股铜绞线。 5.4.8.3母线搭接处镀锡、搪锡。 6.试验 6.1试验分类 6.1.1型式试验，目的是验证开关柜的结构是否合理，其电气和机械性能是否达到了技术条件规定的要求。
目录 1. 总则 (1) 2. 标准规范 (1) 3. 工作与供货范围及供货设备数量 (2) 4. 技术要求 (4) 5. 技术文件和图纸 (8) 6. 试验和检查 (10) 7. 技术服务与设计联络 (12) 8. 附图：低压开关柜及动力配电箱招标文件附图
1总则 1.1本设备技术规范适用于400V低压开关柜设备，经提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求参照本规范执行。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节 做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。 1.3本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。 1.4本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 供方应获得￡09000（ GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC （Chi na Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。 2标准规范 2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。 2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会 （IEC）标准以及国际单位制（SI）标准。如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。 2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。 本合同必须遵照执行的技术规范如下（但不限于此）： （1）《低压开关设备和控制设备》GB/T14048.1 （2）《低压设备和控制设备》GB1408 （3）《低压成套开关设备》GB7251- （4）《低压成套开关设备和控制设备》IEC439-1
低压开关柜技术规 范
项目：沁水县梅园·悦港新城小区 0.4kV低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司供方：江苏亚盟电气有限公司 4月 GCS低压配电设备
总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求. 低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C
u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过0.20g 垂直加速度不超过0.10g u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S）
素材下载https://www.doczj.com/doc/4218186638.html,/jq编辑 名片尺寸及设计规范 一，稿件部分： 1、名片标准尺寸：90mmX54mm 90mmX50mm 90mmX45mm。 但是加上出血上下左右各2mm，所以制作尺寸必须设定为： 94 x 58mm 94mmX54mm 94mmX48mm。 2、如果您的成品尺寸超出一张名片的大小，请注明您要的正确尺寸，上下左右也是各2mm的出血。 3、色彩模式应为CMYK 。影像档350dpi 以上 4、稿件完成时不需画十字线及裁切线。 二，文字(数字)部分： 1、文案的编排应距离裁切线3mm以上，以免裁切时有文字被切到。 2、稿件确认后，应将文字转换成曲线或描外框，以免输出制版时因找 不到字型而出现乱码。 3、文字输入时请不要设定使用系统字，若使用会造成笔划交错处有白 色节点。同时请不要将文字设定为套印填色。 三，颜色部分： 1、不能以萤幕或列印的颜色来要求成品的印刷色，档案制作时必须依 照CMYK色票的百分比来决定制作填色。 2、同一图档在不同次印刷时，色彩都会有些差距，色差度在上下百分 之十以内为正常。 3、底纹或底图颜色的设定不要低于5%，以免印刷成品时无法呈现。 4、影像、照片以CMYK模式制作，TIFF档案格式储存，勿以PSD之 档案格式输入。如果使用CoreIDRAW设计名片，请将所有输入 之影像图、POWERCLIP之物件、分离之下落式阴影及使用透明度 或滤镜材质填色，再转一次点阵图。色彩设定为CMYK32位元，解 析度350dpi，反锯齿补偿透明背景使用色彩描述档皆打勾，以避免 有时必须旋转组版输出而造成马塞克影像。如以调整节点之方式缩 小点阵图，也请再转一次点阵图，以避免输出时部分被遮盖。 四，绘图部分： 1、所有输入或自行绘制之线条色块等图形，其线框粗细的设定不可小 于0.1mm，否则印刷成品将会有断线或无法呈现之状况。 2、线框如果设定;;随影像缩放;;，请在完稿后仔细再检查一下，否则 输出印刷时怕会形成不规则线框。 3、当渐层之物件置入图框精确剪裁时，请将其转为点阵图，因为置入 之图框若与其他物件群组后再做旋转，其渐层方向不会一起旋转。 4、任何渐层物件皆不可设定;;边缘宽度;;，因为输出机的解译不同， 有时会造成渐层边缘填色不足。 五，其它部分： 1、最常用的是250克哑粉纸的价格。常用可选择的纸张还有200g、250g等特种艺术纸印刷。 3、双面双折名片标示折线及正反面，特殊尺寸亦同。 以上注意事项完成后必须做最后的检查，在CorelDRAW档案的选项 中点选;;文字资讯;;，便可显示图档的所有资料，若所有文字都已转曲
设备/材料请购单 请购单编号：200702-1 第1 页共1 页
低压开关柜技术规格书 1.设备名称、规格、位号和数量 2.通用要求 2.1投标方应响应招标文件的要求，提供相应的文件和填全数据表，否则视为未响应，按废标处理。 2.2低压开关柜应是经过法定机关检验合格的且经过考验的成熟产品，而不应是试制品或不成熟的产品。 2.3投标方必须有能力提供技术图纸、性能试验、帮助安装和开车及需要的性能分析等要求。 2.4本技术规格书规定了蒙大120万吨/年二甲醚项目一期工程项目中的低压开关柜的供货范围、制造、检验和验收等技术要求。 2.5投标方应提供主要元器件和材料分供商清单。 2.6材料 投标方应根据本技术规格书的要求选择合适的材料，并对所选择或确认的材料是否符合设计条
件负全部责任，投标方应在《电气数据表》或《投标方产品规格书》中给出设备主要元件选型和所采用的材料。 2.7文件优先权 除非另有说明，招标方提供的文件之间若有相矛盾或歧义处，应以下列优先顺序为准： (1) 带有特殊条款的定单 (2) 投标者须知 (3) 一般条款与条件 (4) 采用的标准规范 (5) 采购技术规格书（含数据表/图纸） 发现矛盾时，投标方应及时书面通知招标方并提出澄清。 若投标方无书面说明/声明，将被认为已完全接受本文件的各项条款。 2.8技术偏离 若投标方从节省投资、技术改进或其他角度考虑采用自己的标准规范来代替本规格书中规定的有关标准规范或与招标方的技术要求有偏离时，投标方应在其报价中列出所有偏离项目及其原因的偏离表。未列入偏离表中的项目，招标方将认为投标方皆能满足。对于未列入投标方先前提交的偏离表中的任何技术偏离，投标方应承担由此所引发的额外费用。 2.9专利权 投标方应保证招标方在使用其货物或其任何一部分时，不会受到第三方提出侵犯其专利权的起诉。 2.10油漆 2.11包装运输见商务条款。 2.12 铭牌 在设备的适当位置装订铭牌，铭牌应采用耐腐蚀材料制作。设备铭牌上的字迹应 清晰，设备铭牌形式和内容按制造厂标准。但铭牌内容应至少包括制造厂名称、设备名称、设备位号、系统电压、系统频率、短路分断能力、主母线额定电流等。 3.供货范围 3.1投标方应按双方共同商定的正常运行、维修条件和有关标准规范对该项产品的设计、制造和元器件采购负全部责任。 3.2 设计 投标方应按照本技术规格书、数据表、图纸等技术文件的要求进行元件选型、控制电路图和端子接线图等的设计工作，并向招标方提供设计成品，供招标方审查、采用。设计应依据国家有关的标准、规范。控制电路图和端子接线图等的设计工作在中标后完成。 3.3 制造范围 投标方应按照本技术规格书、数据表等技术文件的要求提供符合要求的成套产品及其它所需的附件和配件。附件和配件至少包括：槽钢底座、连接螺栓、吊耳等。 3.4工具 为正确安装和维护开关柜，投标方应提供成套的专用工具或设备。 3.5 备品备件 投标方应提供本产品随机、安装开车、两年操作的备品备件，并在报价文件分项
低压配电柜设备材料技术规范书 撰写人：___________ 部门：___________
低压配电柜设备材料技术规范书 一、产品技术要求： 1、招标范围投标设备必须符合本标书的技术、商务要求，满足本工程设计图纸要求，满足安顺市市供电部门的有关规定，符合现行国家标准、技术标准和规范 2、设备应符合下列标准规范的要求： GB7251-97 低压成套开关设备； GB9466 低压成套开关设备基本试验方法；GB／T4942．2 低压电气防护等级； GB3047．1 面板、架和框的基本系列；GB50150-91 电气装置安装工程设备交接试验标准。 3、设备的技术要求： 3.1、低压配电柜应采用最先进的技术，而且结构合理、可靠性高、能耗低、无污染、操作保养和维护简便。 3.2基本要求 3.2.1、进出线方式：满足设计要求。 3.2.2、柜体防护等级：IP30 3.2.3、维护方式：低压柜能够进行双面维护 3.2.4、气候环境：满足贵州省气候环境要求 3.3、低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC认证证书，并满足相关标准要求。除招标文件技术要 第 2 页共 2 页
求中特定的元器件品牌以外，成套设备生产厂家必须严格按照图纸所标注的型号及厂家报价，否则将视为未响应招标文件的技术要求！ 3.4、为便于开关电器的上下级保护配合和方便管理，配电柜内的框架断路器、塑壳断路器、微型断路器、接触器、热继电器等应选用同一品牌体系的产品。 3.5、系统二次线路由供货商根据要求作深化设计，并经设计院审核认可。 4、配电柜的结构要求 4.1、低压配电柜必须是抽出式结构，并配备与其配套的补偿电容柜；采用模数化组合设计，通用性强。具有足够的动热稳定性；电气方案配置灵活。柜体尺寸和数量、排列方式应符合设计图要求，不得作出调整，低压配电柜应为设计紧凑，通用性强，组合装配的抽出式结构。由框架、外壳、柜内功能单元室（含抽出式组件）、母线、保护线和中性线连接排、走线槽、电缆安装支件等组成。柜体采用优质敷铝锌板材，板材厚度不小于2.0毫米，且组装牢固；柜体的上下部应设有充分的通风散热孔装置 4.2、柜体的前后门及其外表面均应进行环氧粉末喷涂处理，喷涂厚度不小于50微米，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜色需经招标人确认。所有柜内的零件、螺钉、电缆攀附的支架等均应镀锌，并达到耐盐雾腐蚀的标准。 4.3、低压配电柜的功能单元有抽屉式（馈电柜）、抽出式（进线柜） 第 2 页共 2 页
名片尺寸以及设计规范 一，稿件某些： 1、名片原则尺寸：90mmX54mm 90mmX50mm 90mmX45mm。但是加上出血上下左右各2mm，因此 制作尺寸必要设定为：94 x 58mm 94mmX54mm 94mmX48mm。 2、如果您成品尺寸超过一张名片大小，请注明您要对的尺寸，上下左右也是各2mm出血。 3、色彩模式应为CMYK 。影像档350dpi 以上 4、稿件完毕时不需画十字线及裁切线。 二，文字（数字）某些： 1、文案编排应距离裁切线3mm以上，以免裁切时有文字被切到。 2、稿件确认后，应将文字转换成曲线或描外框，以免输出制版时因找不到字型而浮现乱码。 3、文字输入时请不要设定使用系统字，若使用会导致笔划交错处有白色节点。同步请不要将文字设定为套印填色。 三，颜色某些：
1、不能以萤幕或列印颜色来规定成品印刷色，档案制作时必要依照CMYK色票比例来决定制作填色。 2、同一图档在不同次印刷时，色彩都会有些差距，色差度在上下百分之十以内为正常。 3、底纹或底图颜色设定不要低于5%，以免印刷成品时无法呈现。 4、影像、照片以CMYK模式制作，TIFF档案格式储存，勿以PSD之档案格式输入。如果使用CoreIDRAW设计名片， 请将所有输入之影像图、POWERCLIP之物件、分离之下落式阴影及使用透明度或滤镜材质填色， 再转一次点阵图。色彩设定为CMYK32位元，解析度350dpi，反锯齿补偿透明背景使用色彩描述档皆打勾， 以避免有时必要旋转组版输出而导致马塞克影像。如以调节节点之方式缩小点阵图，也请再转一次点阵图，以避免输出时某些被遮盖。 四，绘图某些： 1、所有输入或自行绘制之线条色块等图形，其线框粗细设定不可不大于0.1mm，否则印刷成品将会有断线或无法呈现之状况。
低压开关柜技术规格书 1.0 总则 1.1 本规格书适用于武汉站工程的0.4kV低压开关柜。它包括采购的0.4kV低压开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。 1.2 本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规格书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。 1.3 如果卖方没有以书面对本规格书的条文提出异议，则意味着卖方提出的产品完全符合本规格书的要求。如有异议，必须清楚地表示在“差异表”中。 1.4 中标确认后x天内，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。 1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。卖方应具有良好的银行资信的商业信誉，没有处于被责令停业，财产被接管、冻结，破产状态。 1.6 卖方应提供高水平的设备，开关柜应至少是90年代的国际先进水平，在国内相应行业拥有良好业绩，证明是成熟可靠的产品。如果该设备为卖方从国外公司引进的柜型，则卖方应具有国外品牌授权证明。 1.7 卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循相关的IEC标准或者中国国家标准。 1.8 在签订合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。 1.9 本技术规格书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。 1.10 本技术规格书未尽事宜, 由供、需双方协商确定。 2.0 规范和标准 380V低压开关柜及其相关电器应符合下列各现行标准的要求： IEC 60947 —低压空气断路器 IEC 60439-1 —低压成套开关设备
1 总则 1.1 本设备技术规范适用于400V低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求亦参照本规范执行。 1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。 1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。 1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C 认证检验报告、两部鉴定文件或等同有效的证明文件。对于新产品，必须经过桂网试运行，并通过产品鉴定。 2 标准规范 2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。 2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。 2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。
低压开关柜检验规程及成品检验流程 一，壳体外形尺寸和外观质量检验 壳体高度偏差不大于总高度的5％ 对角线偏差不大于对角线长度得2％ 门缝偏差 二，电器元器件装配质量 所有电器元件型号、规格、数量符合图样要求； 元器件的安装、布局符合图纸和工艺要求； 面板上的指示灯、按钮、仪表安装均应横平竖直, 元器件是否有完整的标志、铭牌，标牌上内容是否正确； 元器件安装要牢靠、合理、符合元器件生产厂的安装要求（例如有的元件只能竖装，不允许横装，有的不允许倾斜等）。 电器元件和功能单元中带电部件符合（电气间隙≥8mm 爬电距离≥14mm）规定。 电器元件的裸露带电端子等带电导体距金属构件（如框架、隔板、门板等）的距离不得小于20㎜。 三，线路连接
导线连接要牢靠,每个端子只允许连接一根导线（必要时允许连两条导线）. 绝缘导线穿越金属构件应有保护导线不受损伤的措施； 用线束布线，线束要横平竖直，且横向不大于30㎜，竖向不大于400㎜，应有一个固定点；交流回路的导线穿越金属隔板时，该电路所有相线和零线均应从同一孔中穿过. 在可移动的地方，必须采用多股铜芯绝缘导线，并留有长度富裕度； 接地保护在连接框架、面板等涂覆件时，必须采用刮漆垫圈，并拧紧紧固件。 ：母排表面涂层（如镀镍、搪锡、涂漆）应均匀、无流痕，母排弯曲处不得 有裂纹及大于1㎜的皱纹，母排表面应无起皮、锤痕、凹坑、毛刺等。 母排安装质量： 接螺栓必须拧紧 四，结构的机械强度和刚度 框架和外壳应有足够的强度和刚度，能承受所安装的元器件（如大容量断路器、母排）产生的机械应力；应能承受主电路短路时产生的电动力和热应力；不能因柜体吊装、运输而影响装置的性能。 通风口的设置，不能降低柜体的机械强度，不应降低柜子的防护等级，也不能造成熔断器、断路器在正常工作或短路情况下引起电弧或可熔性金属喷出通风口.
名片尺寸以及设计规范 一，稿件部分： 1、名片标准尺寸：90mmX54mm 90mmX50mm 90mmX45mm。但是加上出血上下左右各2mm，所以 制作尺寸必须设定为：94 x 58mm 94mmX54mm 94mmX48mm。 2、如果您的成品尺寸超出一张名片的大小，请注明您要的正确尺寸，上下左右也是各2mm的出血。 3、色彩模式应为 CMYK 。影像档 350dpi 以上 4、稿件完成时不需画十字线及裁切线。 二，文字（数字）部分： 1、文案的编排应距离裁切线3mm以上，以免裁切时有文字被切到。 2、稿件确认后，应将文字转换成曲线或描外框，以免输出制版时因找不到字型而出现乱码。 3、文字输入时请不要设定使用系统字，若使用会造成笔划交错处有白色节点。同时请不要将文字设定为套印填色。
三，颜色部分： 1、不能以萤幕或列印的颜色来要求成品的印刷色，档案制作时必须依照CMYK色票的百分比来决定制作填色。 2、同一图档在不同次印刷时，色彩都会有些差距，色差度在上下百分之十以内为正常。 3、底纹或底图颜色的设定不要低于5%，以免印刷成品时无法呈现。 4、影像、照片以CMYK模式制作，TIFF档案格式储存，勿以PSD之档案格式输入。如果使用CoreIDRAW设计名片， 请将所有输入之影像图、POWERCLIP之物件、分离之下落式阴影及使用透明度或滤镜材质填色， 再转一次点阵图。色彩设定为CMYK32位元，解析度350dpi，反锯齿补偿透明背景使用色彩描述档皆打勾， 以避免有时必须旋转组版输出而造成马塞克影像。如以调整节点之方式缩小点阵图，也请再转一次点阵图，以避免输出时部分被遮盖。 四，绘图部分：
