雅安市名山区乡道名群路群力桥危桥改造工程、
中峰乡四包村新桥建设项目

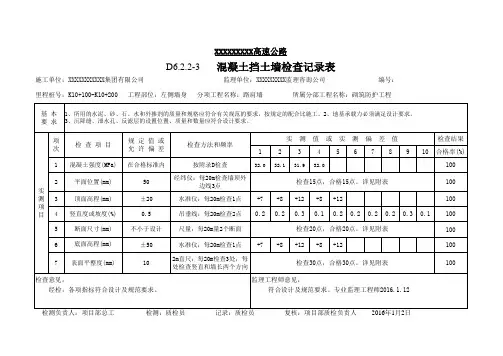

混凝土挡土墙分项工程质量检验评定表
分项工程名称：混凝土挡土墙所属分部工程名称：挡土墙、防护及其他砌筑工程合同号：
工程部位：施工单位：陕西宏兴建设工程有限公司监理单位：四川兴宇建设工程监理有限责任公司编号：E-20
制表：复核：项目总工：年月日
挡墙混凝土工程 1、工程概况 本工程主要是挡墙砼工程，桩号从K0+000～K0+899.88和K1+164.88～K1+230，全长965.0米，挡墙定高程235.0米～242.72米。挡墙采用衡重式挡墙，挡墙基础嵌入中风化基岩最小部位不小于1.5米，沉降缝每10米一道，泄水孔呈梅花型布置，间距2米*2米，高程208以下挡墙基础采用C20砼与基础一同浇筑，高程208米以上采用C20埋石浇筑砼，砼中填埋块石厚度不小于15cm，其填充量不超过砼体积的30%，全段砼工程量约145300立方米。 2、砼施工程序 施工准备→仓面处理→仓面验收→砼浇筑→砼养护 3、砼施工准备 砼施工准备主要包括拌和站的配置，原材料的选取和砼配合比设计等。 3.1．砼拌和站的配置 根据现场地形，并结合工程的时间需要，将砼拌和站集中设置在K0+000～K0+100段回填路堤上，顶面高程为222.3米。为了满足砼浇筑强度，配备2台JS750双卧轴强制式搅拌机，1台LSY6米螺旋输送机和1台ZL50C轮式装载机，其生产特性如下： 3.1.1．拌和站设计能力40立方米每小时。 3.1.2．骨料仓储能力1200立方米。
3.1.3．水泥库存容量200吨。 3.1.4．供水量20立方米每小时。 3.1.5．定员30人。 3.1.6．班制为3班制（8小时/班） 见拌和站布置图 3.2．砼材料的选取 3.2.1．水泥：水泥的品种和标号根据施工图纸对各建筑部位的要求，均应符合合同技术条款制定的国家和行业标准，选用武隆山拔尔桑PC32.5水泥，水泥存储采用水泥罐存储。 3.2.2．砼用水：采用离心式水泵直接从乌江中抽取，在搅拌站附近22 4.5米高程处设置蓄水池水量为60立方米的水池，沉淀后备用。 3.2.3．粗细骨料：砼用粗细骨料均在料场上加工生产，搅拌场碎石和中砂分别堆存，严禁相互混杂；砂子选用质地坚硬、清洁、级配良好的机制砂。 3.3．砼配合比设计 根据施工图纸对挡墙的强度要求和有关规范规定，进行砼配合比的设计，并在监理工程师在场的情况下进行砼配比试验试验结果报监理工程师批准。 4．砼及埋石砼浇筑方法 采用分段跳仓浇筑，分段按挡墙沉降缝分段，分仓按段每1.5米高为一仓，仓面浇筑分层连续浇筑，一次成型，每层厚度30～50cm。分层间隔浇筑时间不得超过试验所确定的混凝土初凝时间，以防出现
钢筋混凝土挡土墙工程技术交底 一、工艺流程 测量放线→土石方开挖→混凝土垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋及泄水孔制作与安装→支立墙体模板→挡墙顶部栏杆钢筋及预埋件的预埋→浇筑墙体混凝土→养生及拆模。二、施工工艺 （一）测量放线 根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。并用白灰洒出基础开挖的轮廓线，并报请监理工程师复核。 （二）土石方开挖 1、对基础区域地表的树、草、鱼塘淤泥及其他杂物进行清除。 2、土方采用明挖分段从上至下分层依次进行，分层厚度控制在0.3米左右，开挖边坡为1:1.5。 3、开挖过程中保证边坡稳定。为了能及时将地表雨水及时排出，土方开挖时在基坑底部设置排水沟和集中井。基础开挖过程中机械开挖接近设计标深时，预留200厚的保护土层，在基础施工前，由人工分块挖除并平整。 4、边坡开挖过程中，需及时观测基础稳定情况，并做好记录，开挖过程中随时校核基坑的轴线和开挖尺寸是否符合设计要求，确保开挖质量。基坑开挖中严禁超挖，对于超挖部分按监理工程师指示用同类材料填筑。 （三）基础垫层的浇筑 待土方开挖至设计标高并经平整后，放线定位出垫层边线，支设处垫层边模验收合格后即可浇筑100厚C15混凝土垫层。 （四）基础放线 垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线。 （五）基础钢筋制作与安装 1、应按有关规定进行钢筋复验、经业主、监理见证取样检验，合格后方可使用。
2、钢筋绑扎时要仔细查看钢筋布置图纸，核对准确无误后绑扎。 3、钢筋绑扎前应将垫层泥、水清理干净，按定好的间距，先摆放受力主筋、后放分布筋。 4、绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外。 5、在钢筋与模板之间垫好垫块，保护层厚度应符合设计要求。 6、在绑扎基础双层钢筋网片时，应设置足够强度的撑脚，间距600mm，以保证钢筋网片的定位准确。稳定牢固，在浇筑混凝土时不得松动变形。 7、基础混凝土初凝前，距基础外边线向内100mm插入Φ20钢筋，埋深150mm，外漏50～80mm,间距1500mm，用于外脚手架的支座稳定，防止脚手架根部滑移。（五）基础支模 1、模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝 土的侧压力。 2、模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密，不得漏浆、错台。 3、轴线、模板线放线完毕，应办理好预检手续。 4、模板支撑时，模板下口先做水平支撑，再加斜撑固定。 （六）浇筑基础混凝土 1、混凝土浇筑前，钢筋应检验合格。模板安装牢固，缝隙平整、严密，杂物应清理干净，积水排除，并办理预检手续。 2、混凝土配合比应符合设计强度要求。 3、混凝土浇筑时自由落差一般不大于2m，当大于2m时，应用导管或溜槽输送。 4、混凝土应分层浇筑，分层厚度不易超过300mm。各层混凝土浇筑不得间断；应在前层混凝土振实尚未初凝前，将次层混凝土浇筑、捣实完毕。振捣次层混凝土时振捣棒应插人前层50mm~100mm。 5、混凝土试块按规范要求留置组数。 （七）支立墙体模板
混凝土挡土墙施工方案 一、工程概况 本项目施工为悬臂式挡土墙共20m长，主要是为防止边坡塌方损坏渠道，墙高5.9m。挡土墙的墙体均采用C25混凝土浇筑，挡土墙后回填采用原土（石）夯实，挡土墙下部垫层以上断面宽度为1.5m，上部顶面宽度为0.8m。挡土墙面坡1：0.05，背坡垂直，基低坡度1:02。挡土墙基底置于稳定的基岩中。 二、施工进度 挡土墙工程计划工期：施工准备日期为2015年10月25日，开工日期为2015年10月28日，竣工日期为2015年12月18日，总工期50天。 三、施工准备 1、人员及机械进场设备准备（主要进场的机械设备见表1、主要进场人员见表2）。 表1 主要进场的机械设备表
表2 主要进场的机械设备表 2、施工材料准备 施工中需要的混凝土为现场自拌、水泥、砂、碎石由人工二次转运到施工现场，满足施工过程中所需。 四、工艺标准 1、挡墙混凝土强度等级采用C30，现场浇筑。其砼的强度要求满足设计要求。 2、挡墙外观要求其非应力裂缝不大于0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于1m。 3、挡墙采用两次浇筑，基础和墙身分开浇筑，且连接处混凝土应凿毛，并清洗干净。 4、挡墙的墙身几何尺寸要符合设计要求、 5、挡墙内的预留泄水孔横向间距2.0m，其位置允许的偏差为15mm。在泄水孔出口宜高于地面30cm，并设3%向外倾斜坡度。 6、挡墙的墙顶标高要满足设计要求，允许偏差值为±20mm。
7、混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的75%才能够进行填土。 8、挡墙混凝土浇筑应均质密实、平整、无蜂窝麻面，不漏筋、无缺损、不漏筋骨，强度符合设计要求。 9、挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。 10、施工时挡墙墙高基础应保持水平，同时保证外墙面在同一竖直面上。 11、挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。墙后必须回填均匀、用人工摊铺平整、分层夯实，分层厚度不得超过20cm。压实度要求≥95%。 五、施工方法 1、由项目部测量人员放线，确定挡土墙准确位置及标高，然后进行基坑开挖，开挖宽度根据基础宽度按照1：1放坡确定。并由项目部组织人员进行现场收方。 2、基坑完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经建设单位确认后，进行随时垫层施工。 3、测量放线确定基础尺寸后进行基础施工，基础施工完成后应立即回填、分层夯实，并在表面预留3%的向外斜坡，防止积水渗入基底。 4、浇筑基础砼，在基础砼施工完成后及时对墙身处的砼凿毛，保证浇筑挡墙的墙身时新浇砼与已浇砼的连接。待基础砼达到设计强度的80%后方可进行墙身施工。施工中特别注意模板的垂直度、平整度及稳定性。
钢筋混凝土挡土墙施工方案
目录 一、工程概况： (1) 二、施工准备 (1) 三、工艺流程 (1) 四、施工工艺 (1) 五、质量标准 (3) 六、模板 (3) 七、应注意的质量问题 (5) 八、环境、职业健康安全管理措施 (6) 九、职业健康安全管理措施 (6)
一、工程概况： 本工程为江安县五会小区建设工程施工A标段。其中1＃楼含地下室，建筑面积17346.39平方米，1＃1单元±0.000以上为11层，建筑高度33.60米，二单元±0.000以上为18层，建筑高度54.60米，3＃楼为商铺，建筑面积1213.04平方米，建筑高度为9.50米。 二、施工准备 1.机械：120挖掘机1台、采用自搅混凝土，标号为C35 2.工具：钢管、木板、刮杠、水平尺、靠尺、铁锹、振动器等。 第5节挡墙、护坡工程 钢筋混凝土挡墙施工 一、工艺流程 测量放线→清挖土方及垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋制作与安装→支立墙体模板→浇筑墙体混凝土→养护及拆模 二、施工工艺 1、测量放线 根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。 2、砼垫层施工 （1）垫层振捣密实、碾压平整。 （2）垫层底面不在同一高程时，施工应按先深后浅的顺序进行。 （3）垫层施工完成后，应复核设计高程并按设计图纸和挡土墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线。 3、基础钢筋制作与安装 （1）应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。 （2）绑扎时要仔细查看钢筋布置图纸，核对准确无误后绑扎。 （3）钢筋绑扎钱应将垫层泥、水清理干净，按定好的间距，先摆放受力主筋、后放分布筋。 （4）绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外。（5）在钢筋与模板之间垫好垫块，间距不大于1.5m，保护层厚度应符合设计要求。 （6）垫块一般采用水泥砂浆制成，垫块厚度与保护层厚度相同，垫块内预埋火烧丝，或用塑料卡来保护保护层厚度。 （7）挡土墙配筋图竖向筋，因考虑到上部施工需要搭接：接头率50％，竖向筋在2.8米处延长留够规范要求的搭接倍数。 （8）在绑扎基础双层钢筋网片时，应设置足够强度的撑脚，以保证钢筋网片的定位准确。稳定牢固，在浇筑混凝土时不得松动变形。 4、基础模板 （1）模板应具有足够的刚度、强度和稳定性，能承受灌注混凝土的冲击力、混
挡土墙设计 第8-1节概述 一、挡土墙的分类及用途 为防止路基填土或山坡土体坍塌而修筑的承受土体侧压力的墙式构造物，称为挡土墙。在公路工程中，它广泛地用于支撑路堤填土或路堑边坡，以及桥台、隧道洞口和河流堤岸等处。 路基工程中，挡土墙的建筑费用较高，故路基设计时，应与其他可能的工程方案进行技术经济比较，择优选定。 公路工程中的挡土墙主要按下述几种方法进行分类。 按照挡土墙设置的位置，挡土墙可分为：路堑墙、路堤墙、路肩墙和山坡墙等类型，如图2-5-1所示。 按照结构形式，挡土墙可分为：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。 按照墙体材料，挡土墙可分为：石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。 挡土墙各部分名称如图2-5-1a)所示。靠回填土或山体的一侧面称为墒背；外露的一侧面称为墙面．也称墙胸；墙的顶面部分称为墙顶；墙的底面部分称为基底或墙底；墙面与墙底的交线称为墙趾；墙背与墙底的变线称为墙踵；墙背与铅垂线的夹角称为墙背倾角a。 挡土墙设置位置不同，其用途也不相同。 路堑墙设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度(图2-5-1a)。 路堤墙设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积(图2-5-1b)。 路肩墙设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。它还可以保护临近路线的既有的重要建筑物(图2-5-1c)。沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施(图2-5-1d)。 山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡(图2-5-1e、图2-5-1f)。
本工程是加固七里河河道堤防及修建道路，任务是提高堤防的防洪能力，保障人民生命财产的安全，适应经济和社会的发展需要和景观要求。 工程项目主要有土石方开挖、C15砼垫层、C30钢筋砼底板、C30钢筋砼墙身等。 堤坝左侧地形平坦、开阔，现有堤坝高约4m。场地地貌单元有农田、湿地、荒地和极少数的池塘，右侧为河。 工程所在区域属于多雨地带，暴雨开始于6月，终止于9月，其中以7～9月最多。我项目部负责右侧530m的施工任务。工期为2018年7月15日至2018年8月15日完工。施工期间若洪水流量超过临界值，将直接影响河道泄洪能力，危及河床的人员、设备、物资的安全并危及堤坝两侧群众生命、财产安全。所以，抗洪抢险任务十分艰巨。根据市防汛办公室的洪水预测通知，采取相应措施保证现场安全。 二、编制依据 1、编制依据 《城市防洪工程设计规》CJJ 50-92、 《水利水电工程施工组织设计规》SL303-2004、 《水工混凝土结构设计规》SL191-2008、 《水工混凝土施工规》DL/T 5144-2001、
1.施工准备 1、图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 2、修建临时施工便道、布置材料堆放场地及备料。 2.测量放线 1、测量放线，定出开挖边界线。 2、清除挡墙用地围的杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 3.基槽开挖 1 采用挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖。 2 机械开挖至基底设计标高以上20cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，严格采用人工清理，确保基底符合相关规要求。 4.验槽 基础施工前，进行基底承载力试验，若试验承载力达到设计承载力120KPa，继续施工基础，若试验承载力达不到设计承载力要求，则通知监理、设计、业主等单位，协商处理。 5.基础钢筋制作与安装 1、应按照有关规定进行钢筋复验、见证取样检验，合格后方可使用。
悬臂式混凝土挡土墙施工方案 目录 工程概况： 1、工程情况： XX路西侧辅路工程，北起XX路，南至XX东侧道路。本工程主要用于XX路隧道洞口施工时的车辆调流。 悬臂式混凝土挡土墙K0+071~K0+325，共计254米，高度从3.7米至8.9米不等。 2、主要工程量： 悬臂式挡墙：长254米，钢筋136吨；C30混凝土-1550立方米；C15垫层混凝土：180立方米 悬臂式挡墙施工计划分两次浇筑完成，设一处施工缝，即在基础施工过程中，先浇筑挡土墙下部平板基础及部分墙身，浇筑高度至基础顶面上1.0~1.2米处。施工至墙顶时留置栏杆预埋件。脚手架采用普通钢管脚手架，重点加强侧向支撑，保证模板的稳定。为保证感官效果，模板采用木质竹胶板，拉接采用对拉螺栓。混凝土采用商品混凝土。计划工期30天。 10月30日至11月30日完成。该区域需专业管线先期施工。 二、施工环境： 悬臂式挡墙的钢筋模板加工区，设于该段道路西侧拆迁完成后的场地内。计划长度为100米*20米。施工用水电从XX中借用。 三、施工工序、工艺及控制方法： 1、基坑开挖：
先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。 基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。 本工程基槽土方采用人工配合挖掘机进行开挖。用挖掘机开挖至设计标高+20cm处，然后人工挖除剩余20cm土，以免机械扰动原状土或超挖。开挖成型后坑底高程控制在+30mm以内，轴线位移小于50mm。 基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内放样。 2、地基处理： 地基承载力应达到200Kpa，当挖基发现有淤泥层或软土层时，需进行换土处理，计划采用碎石换填，报请监理工程师及业主通知青岛勘察测绘院对地基进行检验后，才进行施工。 3、混凝土垫层施工： 根据设计图纸要求。基底浇筑15cm厚，C15混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。垫层顶高程偏差在0~–20mm之内，轴线位移在50mm以内，平面尺寸偏差在+100mm~0之内。 4、钢筋安装： 钢筋直径在16mm以上时，采用双面焊接接头，焊接长度不小于5d；其他采用搭接接头形式，搭接长度不小于30d。焊接前清除钢筋表面铁锈、熔渣。焊缝表面平整，接头处无裂纹。焊接钢筋要进行抽样检验，以每300个同类型接头为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该级别钢筋的抗拉强度标准值，且试件断口呈塑性断裂。 现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到
一、工程概况: 本工程为档土墙新建丄程。工程建设地点位于杭州市西湖区南山路，浙江省军区机关北院; 该工程为加固及防护结构形式。 编制依据: 1、浙江省嘉维交通科技发展有限公司设讣加固及防护图纸, 2、《混凝土结构工程质量验收规范》GB50204-2010 二.施工准备 I机械:120挖掘机1台、釆用商品混凝土，标号为c20 2?工具：钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹.振捣器等。 三、工艺流程 测量放线一请挖土方及沙垫层一基础钢筋制作与安装一支立基础模板T浇筑基础混凝上一外双排脚手架一墙体钢筋及泄水孔制作与安装T支立墙体模板一浇筑墙体混凝上一养生及拆 四、施工工艺 1 ?测量放线 根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。 2採用60mm用2:8砂、石垫层。 ⑴沙石垫层振捣密实、碾压平整。
(2)沙石垫层底面不在同一商程时，施工应按先深后浅的顺序进行。 (3沙石)垫层施工完成后，应复核设讣高程并按设计图纸和挡墙中线桩定出墙体轴线、基 础尺寸线和钢筋控制线。 3 ?基础钢筋制作与安装 ⑴应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。 (2)钢筋设计为HRB335热轧带肋钢筋，绑扎时要仔细查看钢筋布置图纸，核对准确无误后 绑扎。 (3)钢筋绑扎前应将垫层泥、水清理干净，012主筋?200mm＞水平分布筋间距200mg 按定好的间距，先摆放受力主筋、后放分布筋。泄水孔应及时配合安装。 (4)绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外。 ⑸在钢筋与模板之间垫好垫块，间距不大于15m,保护层疗度应符合设讣要求。 (6)垫块一般采用水泥砂浆制成，垫块疗度应与保护层用度相同，垫块内预埋火烧丝，或用 塑料卡来保证保护层片度。 ⑺在绑扎基础双层钢筋网片时，应设置足够强度的撑脚，间跑600mrTb以保证钢筋网片的定位准确。稳定牢固，在浇筑混凝土时不得松动变形。 (8)基础混凝土初凝臥距基础外边线向内100mm插入620钢筋，埋深150mm,外漏 50?80mtn间距1500mm.用于外脚手架的支座稳定，防止脚手架根部滑移。 4?基础模板
一、工程概况： 本工程为档土墙新建工程。工程建设地点位于杭州市西湖区南山路，浙江省军区机关北院；该工程为加固及防护结构形式。 编制依据： 1、浙江省嘉维交通科技发展有限公司设计加固及防护图纸， 2、《混凝土结构工程质量验收规范》GB50204-2010 二、施工准备 1.机械：120挖掘机1台、采用商品混凝土，标号为c20 2.工具：钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹、振捣器等。 三、工艺流程 测量放线→请挖土方及沙垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋及泄水孔制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模 四、施工工艺 1.测量放线 根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。 2.采用60mm厚2:8砂、石垫层。 (1)沙石垫层振捣密实、碾压平整。 (2)沙石垫层底面不在同一高程时，施工应按先深后浅的顺序进行。
(3沙石)垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线。 3.基础钢筋制作与安装 (1)应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。 (2)钢筋设计为HRB335热轧带肋钢筋，绑扎时要仔细查看钢筋布置图纸，核对准确无误后绑扎。 (3)钢筋绑扎前应将垫层泥、水清理干净，Φ12主筋○a200mm、水平分布筋间距200mm。按定好的间距，先摆放受力主筋、后放分布筋。泄水孔应及时配合安装。 (4)绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外。 (5)在钢筋与模板之间垫好垫块，间距不大于1.5m，保护层厚度应符合设计要求。 (6)垫块一般采用水泥砂浆制成，垫块厚度应与保护层厚度相同，垫块内预埋火烧丝，或用塑料卡来保证保护层厚度。 (7)在绑扎基础双层钢筋网片时，应设置足够强度的撑脚，间距600mm，以保证钢筋网片的定位准确。稳定牢固，在浇筑混凝土时不得松动变形。 （8）基础混凝土初凝前，距基础外边线向内100mm插入Φ20钢筋，埋深150mm，外漏50～80mm,间距1500mm，用于外脚手架的支座稳定，防止脚手架根部滑移。 4.基础模板 (1)模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。
4.3 重力式挡土墙 4.3.1 适用条件及设计原则 为防止土体坍滑，路线沿线应设置挡土墙，本例形式为重力式仰斜路肩墙， 具体尺寸如下： 拟采用浆砌片石重力式路肩墙，如上图所示，墙高H=6m( 未计倾斜基底）。 墙后填土容重为19KN / m3，内摩擦角45 ，砌体容重k23KN / m3 4.3.2 构造设计 重力式挡土墙拟定计算图示如下： 图 4.1重力式挡土墙拟定计算示意图 θ 4.3.3 计算方法及步骤 1)按墙高确定的附加荷载强度进行换算： q h0，q插求得q=15KPa 所以 h00.789m 2)土压力计算：
10 , 35 23 , 45 E a 1 H 2 K a 1 H 2 cos 2 2 2 2 cos 2 cos 1 sin sin cos cos 168.966KN E ax E a cos( ) 168.966 cos 10 23 142.504 KN E ay E a sin( ) 168.966 sin 10 23 90.785KN E p 1 H 2K p 1 H 2 cos 2 2 2 2 cos 2 cos 1 sin sin cos cos 37.511KN E px E p cos( ) 37.511 cos 23 10 36.622KN E py E p sin( ) 37.511 sin 23 10 8.119KN 3) 挡土墙截面验算 如设计图，墙顶宽 1.0m 。 ① 计算墙身重及其力臂 Z G ，计算结果如下： S 1 1 6 1 1 6 1.06 1 6 3.18 10.18m 2 2 G S 20 10.18 1 203.6 KN 倾斜基底，土压力对墙趾 O 的力臂为： Z y 2.0m Z x 2 2.12 / 3 2.71m ② 抗滑稳定性 1.1G Q1 E y E x tan 0 Q 2 E p tan 0 1.1G Q1 E y tan 0 Q1 E xQ 2 E p 72.210KN 所以抗滑稳定性满足要求 ③ 抗倾覆稳定性验算：
钢筋混凝土挡土墙工程 一、工程概况 此挡墙是*****立交的连接工程，分别在立交桥的两端：东侧挡墙为***；西侧挡墙为****。挡墙均为扶壁式。 二、施工部署 根据现场情况，在现场进行钢筋的加工制作，并做好水、电的接入工作。考虑到现场情况，挡土进行分段施工，每段约90米。 三、施工方案及主要技术措施 1、基坑开挖 因现地面是深坑回填后形成，且回填后地面高程基本在挡墙基础以上约1米，故开挖深度在1米至1.5米之间，且无地下水，在开挖至基底后找平，并用20T振动压路机进行压实。 2、灰土垫层 在基坑开挖完毕后，进行灰土垫层的施工。因灰土垫层的厚度分别为0.5米和1米，故进行分层施工，每层厚度25cm，并用20T振动压路机进行压实。对于压路机无法压到的边角处，用打夯机再进行分层夯实，每层厚度不超过15cm。每层施工完毕后，养护1日以上，再进行下层的施工。全部灰土垫层施工完毕后，需养护2日以上，再进行上部钢筋砼结构的施
工。 3、钢筋加工与安装 因挡土墙的高度最低在3米左右，最高为8米左右，故先进行底板钢筋的加工与绑扎，等底板混凝土浇筑完毕并达到强度的75%以上后，再进行墙体钢筋的安装。 钢筋使用前应进行除锈与调直，调直时钢筋表面伤痕超过截面的5%时，不得使用。 每盘钢丝进场时应进行外观检查，如发现钢丝表面有凹凸、空洞等缺陷时不得使用，如钢丝盘成8字形或有不能解开的钢丝结，此盘钢筋应进行处理。抽取样品进行抗拉强度、伸长率和弯曲次数试验。钢丝成束适应确保顺直不扭转，偏束时应逐根排列理顺。 为了加速绑扎钢筋时的进度和质量（对于梁、板之类小型构件的钢筋），可以根据结构情况和现场起重条件，先预制成钢筋骨架或钢筋网，在放入模板内进行扎结或焊接。焊接钢筋骨架或钢筋网应采用接触点焊。骨架主筋要求无局部弯折，接头采用电焊焊接。如果钢筋骨架较长，可以采用分段制作的方法，各段钢筋骨架接头采用搭接焊接法。 现场绑扎钢筋网或钢筋骨架时，钢筋交叉点应用铁丝按对角线（十字丝）绑扎结实；箍筋应围紧主筋，转角与钢筋交叉点可用梅花式交错绑扎。 钢筋骨架拼装前应检查焊道无开裂，如有开裂及时补焊。拼装时可在
重 力 式 挡 土 墙 施 工 方 案 XXXXXXXXXXXXXX有限公司 二○一六年六月
重力式混凝土挡土墙施工方案 工程概况：本专项工程为坡面拦石墙为重力式挡土墙，道路里程桩号为K5+700-K5+830段共3段重力式挡土墙，分别为D1-D7,长74米；D8-D13,长57米，(其中D12-D13为超深7米)；D14-D18,长度37米， 一、技术准备 1. 认真阅读崇州市山区道路地质灾害整治工程施工图,严格按施工图及设计变更要求、施工规范及现场实际情况编制施工方案报送监理及业主方审批。 2. 施工方案审批后，对相关人员进行安全技术交底，再次核对挡土墙的施工图纸，测量人员按挡土墙的施工中线、高程控制点进行挡土墙平面与高程控制测量及施工测量。 二、施工工艺 1.工艺流程 测量放线→基础土方开挖→墙体钢筋网制作与安装→支立墙体模板→浇筑墙体混凝土→拆模及养生→墙背回填。 因各栋挡土墙较多，地形条件复杂，考虑土方平衡及土方外运，各挡土墙按以下顺序施工 （1）第一段：（D1-D7）→（重力式挡土墙）,总长：74m。挡土墙临
边较陡，各施工工序是应设置临边防护措施，墙分三层施工，每隔15m留置一道伸缩缝。 （2）第二段：（D8-D13）→(重力式挡土墙) ，总长57m。挡土墙临边较陡，每道施工工序应设置临边防护措施，墙分三层施工，每隔15m留置一道伸缩缝。 （3）第三段：（D14-D18）→（重力式挡土墙）总长：37m。挡土墙位于道路右侧，考虑行人车辆较多，挡土墙按原设计整体右偏1米，以利于与旧挡土墙衔接，墙分三层施工，每隔15m留置一道伸缩缝。 2.操作工艺 （1）测量放线： 根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。 （2）基槽开挖前应进行施工测量放样，施工放样时应严格按照设计图计算出每段挡墙的坐标及高程放样于实地，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，基槽开挖线按实地土质和岩层进行放坡，挡土墙趾前沿距坡面水平距离不小于3米。（3）基坑开挖： 本工程挖基槽土方采用挖掘挖机及人工配合进行开挖。开挖一次成形，开挖后的基坑注意保护边坡，防止水刷边坡，及时浇筑基础，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。表土层和回填层挖完后，岩层部分用破碎机探打基岩至基槽设计基底标高这样是为防
7.2.1挡土墙施工工艺标准 1 适用范围 适用于现浇钢筋混凝土挡土墙。 2 编制依据 2.1《城市桥梁工程施工与质量验收规范》 CJJ 2-2008版。 2.2《城镇道路工程施工与质量验收规范》 CJJ 1-2008版。 3 施工准备 3.1 技术准备及要求 3.1.1对工人进行技术培训，未经培训合格者不得上岗。 3.1.2依据设计图纸编制挡土墙施工方案，已经审批；并做好安全技术交底工作。 3.1.3已办理挡土墙开工报告、材料报验等审批手续。 3.1.4完成混凝土配合比设计和混凝土试配工作。 3.2 材料准备及要求 3.3 主要机具 电焊机2台，钢筋加工设备1套，插入式振动棒4台。 3.4 作业条件 开工报告已批复，施工人员进场（技术及管理人员2人，钢筋工30人，木工30人，混凝土浇筑工10人），对分包队进行技术交底，测量组施工放样完毕。
4.2 操作工艺 4.2.1施工放样。用全站仪测量放样出挡土墙基础轴线等位置，保护好放样桩位。根据设计及施工需要，定出基础开挖的范围，用白灰标出开挖的边线。将放样结果上报监理工程师认可。 4.2.2基础开挖：基础开挖采用挖掘机开挖自卸车运土为主，人工配合为辅。开挖坡比为1：1.2，坑底预留施工作业宽度0.5米。挖掘机开挖接近设计标高后，剩余工程量采用人工开挖进行找平以准确控制挡土墙的基底标高。当基底出现地下渗流时，采用在基底部分外侧挖流水沟集中明排水措施，并在整个施工过程中安排专人进行排水工作。基底要用小型夯实机具进行碾压处理,自检压实度合格后应找监理报验检测基底压实度，确保不小于设计值。合格后按照不小于设计厚度做砂砾垫层，用小型夯机夯实，检验砂砾垫层压实度，合格后打混凝土垫层，打完混凝土垫层后精确放线。 4.2.3基础及墙身预埋钢筋：钢筋进场应分批验收，钢筋应有出厂合格证，并按分批进场、分批进行检验，且必须通过试验合格后方可下料加工制作。在制作前须调直除锈，钢筋表面应洁净。钢筋接头：采用搭接双面焊时，焊接长度为5d；采用搭接单面焊时，焊接长度为10d；焊接接头与钢筋弯曲处不应小于10d，也不得出现在最大弯距处同一截面主筋搭接数量超过主筋数量的50%。钢筋在场地内下料加工成半成品，运输至现场绑扎。钢筋现场分两次施工，第一次绑扎基础和墙身预埋的钢筋，在浇注完成基础混凝土浇筑后绑扎墙身钢筋。钢筋施工时应特别注意两次钢筋施工时搭接长度的预留和接头的错位布置。钢筋按沉降缝的位置分段绑扎，每段绑扎完毕后找监理验筋，合格后开始支模。 4.2.4挡土墙基础模板：挡土墙基础模板采用新购的大块优质竹胶板，模板厚度1.5cm，模板的后面采用10*10cm方木作为背棱，钢管固定，竹胶板重复利用时要将竹胶板表面的水泥浆清除干净，然后涂抹脱模隔离剂。模板间的拼缝采用双面泡沫胶进行补缝处理。基础模板支完后验模，合格后准备浇筑混凝土。 4.2.5挡土墙基础混凝土浇筑： 为了保证混凝土浇注的连续性，混凝土配比设计时按泵送混凝土配比进行设计，坍落度控制在180±20mm，浇筑现场由试验人员随时检测水灰比和塌落度，
混凝土挡土墙施工 方案模板
新地物流贵州龙里电子商务园建设项目 挡土墙施工方案 编制人： 审核人： 批准人： 七冶贵龙建设有限公司新地物流电子商务园建设项目 9月18日 目录
一.编制依据...................................... . (3) 二.工程概况 (3) 三、施工部署..................... ......... ......... .. (4) 四、主要施工方法及技术措施................. (6) 五、质量保证措施...... .. (11) 六、安全生产保证措施 (14) 七、文明施工及环保措施 (16) 八、雨季施工措施 (17) 一、编制依据： 1、《建筑结构工程施工工艺标准》QCJJT-JS02- ； 2、《混凝土结构工程施工质量验收规范》GB50204- ； 3、《建筑施工钢管脚手架安全技术规程》JGJ130－； 4、《建筑工程质量统一验收标准》 GB 50300－； 5、《国家建筑标准设计图集》 04J008；
6、挡土墙(重力式衡重式悬臂式)图集04J008 7、工程建设地点、地理位置、地形、地貌、地质情况、气候等现场实 际情况。 二、工程概况： 1、参建单位： 业主单位：新地物流 监理单位：四川白洋工程项目管理咨询有限公司 施工单位：七冶贵龙建设有限公司 2、工程简述： 本工程为新地物流贵州龙里电子商务园建设项目挡土墙工程，位于园区与G210交界处，两段挡土墙成L型交接，挡土墙型式为衡重式挡土墙，总长度约为136.8米，挡土墙材料为C30毛石砼，MU30毛石掺量为不大于30%，挡土墙高度为4-10米，总工程量约为3100立方米。毛石混凝土挡土墙要求每隔10～20m一道变形缝，变形缝宽度20～30mm，缝内沿墙的内、外、顶三边填塞涂沥青麻丝，塞入深度不小于200mm。挡墙设置泄水孔，孔眼尺寸为100mm左右，孔眼间距2.5m米，上下左右交错设置，泄水孔向外坡度为5%，最低一排泄水孔的出水口应高出地面200mm。 衡重式毛石混凝土挡土墙，采用C30毛石混凝土大致积挡土墙，设计选用《国家建筑标准设计图集》04J008，外侧为1:0.05斜面，内侧呈1:0.25斜坡形，基本形式见下面附图:
§4 挡土墙类型与构造 一、基本概念 什么是挡土墙 挡土墙用途与目的 挡土墙各部分名称 挡土墙：用来支撑天然或人工斜坡土体（路基填土或山坡土体）不致坍塌以保持土体稳定性，或使部分侧向荷载传递分散到填土上的一种结构物。 挡土墙的用途与目的 由于土体自重、土上荷载或结构物的侧向挤压作用，挡土结构物所承受的来自墙后填土的侧向压力。 用途目的 1用于陡坡路段，坍、滑路段防止土体坍塌、滑动，稳定路基或山坡2用于沿河浸水路段保护并稳定边坡，降低填方对水流的影响3用于高填深挖或大填大挖路段减少填挖方量、降低边坡高度 4用于建筑条件受限路段解决用地受限、生态或文物古迹保护问题挡土墙各部分名称 二、挡土墙类型及适用范围
按刚度及位移方式：刚性挡土墙，柔性挡土墙 按用途和使用场合（路基横断面位置）：路堑挡土墙，山坡挡土墙，路肩挡土墙，路堤挡土墙 按支挡原理和结构特点 重力式挡土墙衡重式挡土墙半重力式挡土墙 悬臂式挡土墙扶壁式挡土墙 加筋土挡土墙锚杆挡土墙
锚定板挡土墙柱板式挡土墙柱板式挡土墙 垛式挡土墙竖向预应力锚杆挡土墙土钉式挡土墙 重力式挡土墙 特点：依靠墙身自重抵御土压力；形式简单，取材容易，施工简便。 适用范围：石料丰富（或用水泥混凝土）；地基良好 衡重式挡土墙 ?特点 –利用衡重台上填土的重量和全墙重心的后移，增加墙身稳定，节约断面尺寸； –墙面陡直，下墙墙背仰斜，可降低墙高，减少基础开挖。 ?适用范围：山区、地面横坡陡峻的路肩墙，也可用于路堑墙(兼有拦挡坠石作用)或路堤墙 半重力式挡土墙 特点 在墙背加入少量钢筋，以减薄墙身，节省圬工 墙趾较宽，以保证基底宽度，必要时，在墙趾处设少量钢筋
现浇重力式钢筋混凝土挡土墙 施工工艺标准(Ⅷ124) 1适用范围 本标准适用于公路、城市道路和桥梁现浇钢筋混凝土挡土墙工程施工。 2施工准备 2．1材料 2．1．1水泥：一般采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥。水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。当对水泥质量有怀疑或水泥出厂超过三个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。 2．1．2砂：一般采用中、粗砂。砂的品种、质量应符合国家现行标准《公路桥涵施工技术规范》JTJ041的要求，进场后按国家现行标准《公路工程集料试验规程》JTJ058的规定进行取样试验合格。 2．1．3石子：应采用坚硬的卵石或碎石，应按产地、类别、加工方法和规格等不同情况，按国家现行标准《公路工程集料试验规程》JTJ058的规定分批进行检验，其质量应符合国家现行标准《公路桥涵施工技术规范》JGJ63的规定。 2．1．4水：宜采用饮用水。当采用其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定。 2．1．5钢筋：钢筋应具有出厂质量证明书和试验报告单；钢筋的品种、级别、规格应符合设计要求；钢筋进场时应抽取试样做力学性能试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢
筋》GB13013、《钢筋混凝土用热轧带肋钢筋》GB1499和《冷轧带肋钢筋》GB13788等的规定。 当发现钢筋脆断、焊接性能不良或力学性能显著不正常现象时，应对该批钢筋进行化学分析或其他专项检验。 2．1．6电焊条：选用的电焊条应与钢筋母材相匹配，进场应有合格证。 2．1．7外加剂：外加剂应有产品说明书、出厂检验报告及合格证、性能检测报告，有害物含量检测报告应由有相应资质等级的检测部门出具。进场应取样复试合格，并应检验外加剂与水泥的适应性。外加剂的质量和应用技术应符合现行国家标准《混凝土外加剂》GB8076和《混凝土外加剂应用技术规定》GB50119有关规定。 2．1．8掺合料：掺合料应有出厂合格证或质量证明书和法定检测单位提供的质量检测报告，进场后应取样复试合格。掺合料质量应符合国家现行相关标准规定，其掺量应通过试验确定。 2．1．9预埋件的规格、材质应符合设计要求。 2．2机具设备 2．2．1机械：混凝土搅拌机、混凝土输送泵(采用泵送时使用)、混凝土搅拌车、卷扬机、切割机、弯曲机、电焊机、汽车吊、翻斗车、磅秤、移动发电机。 2．2．2工具：钢板、小推车、刮杠、水平尺、靠尺、铁锹、振捣器等。 2.3作业条件 2．3．1桥梁主体结构施工完成或路基填筑高程超过挡土墙基础底标高，密实度达到设计要求后方可进行施工。 2．3．2基底验收合格并办理完隐检手续。
混凝土挡防工程施工方案 工程名称：南宝山（金山片区）薛坪游客中心至彭家营至油玉路工程 工程地点：邛崃市水口镇 施工单位：四川华腾工程技术有限公司 编制人： 复核人： 审批人： 审批日期：年月日
第一章编制说明 本项目起于金仙寺（K10+220），起点接拟建邛崃市水口镇至金山村至大邑花水湾道路建设工程，路线向西前行约1.2公里后在雪坪附近接上规划南宝山景区游客中心大门；而后路线主要沿南宝山东侧坡面布线，绕避规划南宝山景区核心区域，于K16+350（鸳鸯沱）附近接上既有龙金路，后沿既有龙金路加宽改建1.33公里，止点接油玉路（K17+679.791），路线全长7.461373公里（长链1.582米）。挡防工程具体设施施工方案如下： 第1节现场条件 三通一平已全部完成。 第2节编制的范围 本工程所有C20挡防工程，包括护面墙、路肩墙、挡土墙。 第3节工程目标 1、质量目标 确保工程质量达到国家现行标准要求。 2、安全、文明施工目标 本工程安全目标：无安全事故发生。 第4节本工程采用的主要施工技术 （1）本工程基槽采用放坡开挖。 （2）本工程中模板采用：正面用竹胶板，背面用木工板支模、背楞为50×100木方、支撑系统为钢管双排架的模板体系。
（3）脚手架采用双排钢管落地脚手架。 （4）现场设钢架跑道以保证模板、钢管、配件等垂直运输的需要。 （6）在现场管理上根据信息化施工的要求，采用落实到施工的每人，实时计划管理，现场的质量人员对整个施工过程进行质量控制。 第二章施工部署 第1节施工组织总体规划 1、施工规划原则 为保证工程在施工过程中做到有组织、有部署，使工程施工自始自终的有条不紊进行，我们将在项目经理部管理下，从新安排负责本工程的施工技术、施工质量、进度控制、材料采购、安全生产与文明施工相关管理人员进行挡土墙施工管理。在施工过程中，合理划分施工流水段，安排工程交叉施工，合理的投入各工种比例，做好各分项工程间的配合，采用立体交叉、综合流水平行施工，统筹协调好各分部、分项工程的施工，合理安排好各工种的穿插施工，确保工程质量和施工进度，以满足总进度控制，满足业主使用要求。 2、施工规划管理 （1）组织管理 我公司项目管理部全面负责工程质量、进度、安全及文明施工等工作。 （2）质量管理 ①牢固树立“质量第一求效益，用户至上创信誉”的精神，正确处理好“质量、工期、成本、安全”四者关系。
钢筋混凝土挡墙 专项施工方案 一、编制依据 1. 《广安市建设工程文明施工标准》 2.《城市道路设计规范》（GJJ37-90） 3. 我单位踏勘现场及调查咨询资料； 二、工程概况 本区间路基内的挡土墙位于古风遗韵段,挡墙高4米，采用C25钢筋混凝土浇筑，坡面为1：0.2，背坡为1：0，底坡1：0.2，墙背设0.3m厚碎石反滤层。 三、施工进度计划 计划2014-2-20开工，2014-3-6完工。 四、施工组织 1、施工准备 1.1图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 1.2 选用C25高性能混凝土。 1.3修建临时施工便道、布置材料堆放场地及备料。 2、施工工艺流程（见下图） 施工准备测量放线流水导流基槽开挖地基承载力检测立模加固安装泄水孔做滤水层浇筑混凝土拆除模板养护
3、施工方案 3.1施工场地准备 3.1.1测量放线，定出桩位中心线及开挖边界线。 3.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物，在基槽周围挖设排水沟，排除地表水。 3.2开挖 3.2.1基槽开挖 采用人工凿除页岩施工，基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下用人工进行基底清理，确保基底符合设计及相关规范要求。 3.3基础施工 3.3.1钢筋混凝土采用沿槽浇筑，选用商品混凝土施工，严格控制配合比，钢筋按照设计图按规范绑扎。 3.3.2采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽，无漏振，无蜂窝麻面等。 3.3.3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。 3.3.4在砼浇筑过程中，现场取样制作砼试件，标准养护28天后送中心试验室检测。 3.4墙身浇筑 3.4.1基础浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。 3.4.2模板安装. (1）模板采用胶合木模板，禁止使用有缺角、破损的模板。 (2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；
