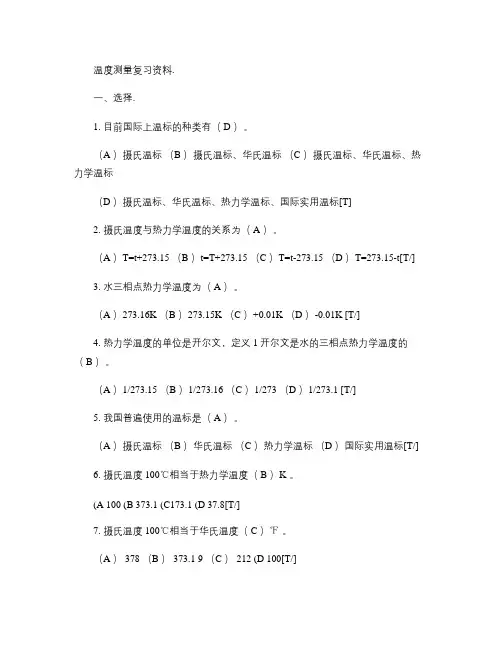

温度测量复习资料.
一、选择.
1.目前国际上温标的种类有（ D ）。
（A）摄氏温标（B）摄氏温标、华氏温标（C）摄氏温标、华氏温标、热力学温标
（D）摄氏温标、华氏温标、热力学温标、国际实用温标[T]
2.摄氏温度与热力学温度的关系为（ A ）。
（A）T=t+273.15 （B）t=T+273.15 （C）T=t-273.15 （D）T=273.15-t[T/]
3.水三相点热力学温度为（ A ）。
（A）273.16K （B）273.15K （C）+0.01K （D）-0.01K [T/]
4.热力学温度的单位是开尔文，定义1开尔文是水的三相点热力学温度的（ B ）。
（A）1/273.15 （B）1/273.16 （C）1/273 （D）1/273.1 [T/]
5.我国普遍使用的温标是（ A ）。
（A）摄氏温标（B）华氏温标（C）热力学温标（D）国际实用温标[T/]
6.摄氏温度100℃相当于热力学温度（ B ）K。
(A) 100 (B) 373.1 (C)173.1 (D) 37.8[T/]
7.摄氏温度100℃相当于华氏温度（ C ）℉。
（A） 378 （B） 373.1 9 （C） 212 (D) 100[T/]
8.为了提高水银温度计的测量上限，通常在毛细管内感温液上部充以一定压力的（ B ）。
（A）空气（B）惰性气体（C）氧气（D）氢气
8.压力式温度计是利用（ C ）性质制成并工作的。
（A）感温液体受热膨胀（B）固体受热膨胀（C）气体、液体或蒸汽的体积或压力随温变化（D）以上都不对[T/]
9.压力式温度计中感温物质的体和膨胀系数越大，则仪表（ A ）。
（A）越灵敏（B）越不灵敏（C）没有影响（D）无法确定[T/]
10.热电偶的热电特性是由（ D ）所决定的。
（A）热电偶的材料（B）热电偶的粗细（C）热电偶长短
（D）热电极材料的化学成分和物理性能[T/]
11.热电偶输出电压与（ C ）有关。
（A）热电偶两端温度（B）热电偶热端温度（C）热电偶两端温度和电极材料
（D）热电偶两端温度、电极材料及长度。[T/]
12.热电偶的热电势的大小与（ C ）有关。
（A）组成热电偶的材料（B）热电偶丝粗细（C）组成热电偶的材料和两端温度（D）热电偶丝长度[T/]
13.热电偶产生热电势的条件是（ A ）。
（A）两热电极材料相异且两接点温度相异（B）两热电极材料相异且两接点温度相同
（C）两接点温度相异且两热电极材料相同（D）以上都不是[T/]
14.在热电偶测温回路中，如果显示仪表和连接导线两端温度相同，将其接入后热电偶的总电势
值（ C ）。
（A）增大（B）减小（C）不变（D）无法确定[T/]
15.在分度号（B、S、K、E）四种热电偶中，100℃时的热电势最大的是（ C ）。
（A）B型（B）K型（C）E型（D）S型[T/]
16.镍铬－镍硅热电偶的分度号为（ B ）。
（A）E （B）K （C）S （D）T[T/]
17.在分度号（B、S、K、E）四种热电偶中，100℃时的热电势最小的是（ A ）。
（A）B型（B）K型（C）E型（D）S型[T/]
18.K型热电偶的极性可用热电偶丝是否能被明显磁化方法来判断，能明显被磁化者是（ B ）。（A）镍铬丝、负极（B）镍硅丝、负极（C）镍铬丝、正极（D）镍硅丝、正极[T/]
19.铠装热电偶中，动态响应性能最好的是（C ）。
（A）碰底型（B）不碰底型（C）露头型（D）帽型[T/]
20.电阻温度计是借金属丝的电阻随温度变化的原理工作的，下述关于金属丝的说法，不恰当的是
（ D ）。
（A）经常采用的是铂丝（B）可以是铜丝（C）可以是镍丝（D）可以采用锰铜丝[T/] 21.下列关于电阻温度计的叙述中，不恰当的是（ D ）。
（A）电阻温度计的工作原理是利用金属丝的电阻随温度作几乎线性的变化．
（B）电阻温度计在温度检测时，有滞后的缺点
（C）与电阻温度计相比，热电偶所测温度相对较高一些
（D）因为电阻体的电阻丝是用较粗的导线做成的，所以有较强的耐振性能．[T/]
22.温度越高，铂、镍、铜等材料的电阻值（ A ）。
（A）越大（B）越小（C）不变（D）不确定[T/]
23.K分度号的热偶和其匹配的补偿导线测量温度，在接线中如果补偿导线的极性接反，则仪表的指示（D ）。
（A）偏大（B）偏小（C）不变（D）可能大、也可能小，视具体情况而定[T/]
24.如图所示，分度号K的热偶误用了分度号为E的补偿导线，但极性连接正确，当t1
0≥t
时，则仪
表指示（ A ）。
（A）偏高（B）偏低（C）不变（D）无法确定[T/]
25.如图所示，A表与B表的指示（ B ）。
（A）A表指示值大于B表指示值（B）A表指示值等于B表指示值
（C）A表指示值小于B表指示值（D）无法比较T/]
26.热电偶温度补偿的方法有（ C ）。
（A）补偿导线法、冷端温度校正法两种（B）补偿导线法、冰溶法两种
（C）补偿导线法、冷端温度校正法、冰溶法、补偿电桥法四种
（D0补偿导线法、冷端温度校正法、冰溶法三种[T/]
27.K型热电偶是由( A )。
（A）镍铬-镍硅两种材料制成的，其中负极是镍硅（B）镍铬-镍铝两种材料制成的，其中负极是镍铝（C）镍铬-镍铜两种材料制成的，其中负极是镍铜（D）铜-铜镍两种材料制成的，其中负极是铜镍[T/]
28.S型热电偶是由( C )。
（A）铂铑
30-铂铑
6
两种材料制成的，其中负极是铂铑
6
（B）铂铑
30
-铂铑
6
两种材料制成的，其中
负极是铂铑
30（C）铂铑
10
-铂两种材料制成的，其中负极是铂（D）铂铑
30
-铂两种材料制成
的，其中负极是铂[T/]
29.E型热电偶是由( B )。
（A）镍铬-镍硅两种材料制成的，其中负极是镍硅（B）镍铬-镍铜两种材料制成的，其
中负极是镍铜（C）镍铬-镍铝两种材料制成的，其中负极是镍铝（D）铜-铜镍两种材料制成的，其中负极是铜镍[T/]
30.热电偶一般有两种结构形式，一种是普通型，另一种是铠装型。其中铠装型一般有四种形式，请问其中动态响应最好的是( D )。
（A）碰底型（B）不碰底型（C）帽型（D）露头型[T/]
31.铂铑30-铂铑6热电偶新标准分度号为（B ）。
（A）S （B）B （C）K （D）E［T/］
32.镍铬-镍硅热电偶新标准分度号为（A ）。
（A）K （B）EU-2 （C）E （D）T［T/］
33.在分度号S、K、E三种热电偶中，100℃时的电势值由大到小排序为（A ）。
（A）S＞K＞E （B）E＞K＞S （C）S＞E＞K （D）K＞E＞S
34.工业上校验热电偶时直流电位差计的精度不低于（ D ）。
（A）0．1级（B）0．2级（C）0．5级（D）0．05级[T/]
35.热电偶在校验时所选用的标准热电偶为（ C ）型热电偶
（A）K （B）E （C）S （D）B[T/]
36.制作热电阻的金属材料必须满足一些条件，下面说法错误的是（ A ）。
（A）温度变化1℃时电阻值的相对变化量（即电阻温度系数）要小（B）在测温范围内是具有较稳定的物理、化学性质（C）电阻与温度的关系最好近于线性或为平滑的曲线
（D）要求有较大的电阻率[T/]
37.铂电阻中铂的纯度常以R
100/R
来表示，则下列说法正确的是（A ）。
（A）纯度越高，铂热电阻的性能就越好（B）纯度越高，铂热电阻的性能就越差
（C）纯度越低，铂热电阻的性能就越好（D）纯度越低，铂热电阻的性能就越差[T/]
38.标准铂电阻温度计分为（D ）。
(A)基准和工作基准两种（B）基准和一等标准、二等标准三种
（C）工作基准、一等标准、二等标准三种（D）基准、工作基准、一等标准、二等标准四种[T/] 39.半导体热敏电阻的材料大多数是（C ）。
（A）金属（B）非金属（C）金属氧化物（D）碳[T/]
40.热电阻所测温度偏低，则以下因素不大可能的是（C ）。
（A）保护管内有金属屑、灰尘（B）接线柱间集灰（C）引出线接触不良（D）热电阻短路[T/] 41.若热电阻断路，则显示仪表指示（A ）。
173.（A）无穷大（B）负值（C）断路前的温度值（D）室温
42.在高精度场合，用热电阻测温时，为了完全消除引线内阻对测量的影响，热电阻引线方式采用（C ）。（A）两线制（B）三线制（C）四线制（D）五线制[T/]
43.校验热电阻的设备有标准铂温度计、加热恒温器、直流电位器、分压器、双刀双掷开关等，则以下设备可以不用的是（ B ）。
（A）标准铂温度计（B）双刀双掷开关（C）加热恒温器（D）直流电位差计[T/]
44.在分度号B、S、K、E四种热电偶中不适用于氧化和中性气氛中测温的是（ D）。
（A）B型（B）S型（C）K型（D）E型[T/]
45.在常用热电偶中，热电势最大、灵敏度最高的是（A ）。
（A）E型（B）K型（C）S型（D）B型[T/]
46.下面可以用二支相同类型的热电偶反相串联起来测量两点温差的热电偶是（C ）。
（A）铂铑铂30—铂铑-6 （B）铂铑30—铂（C）镍铬—镍硅（D）以上都可以[T/]
47.某水玻璃加热炉正常炉膛温度为1400℃左右，则最适宜的测温热电偶为（A ）。
（A）B型（B）K型（C）T型（D）E型[T/]
48.某反应器的工作温度控制为300℃，测量误差不超过±3℃，则选用最恰当的热电偶是（ D ）。（A）B型（B）S型（C）K型（D）E型[T/]
49.如果压力式温度变送器的温包漏气，则以下说法正确的是（B ）。
（A）仪表零点下降，测量范围减小（B）仪表零点下降，测量范围增大（C）仪表零点上升，测量范围减小（D）仪表零点上升，测量范围增大[T/]
50.DDZ-Ⅲ型温度变送器与热电偶配合使用，在输入回路连接时，应使冷端温度补偿电阻R
cu
（A ）。（A）置与补偿导线室内接线端温度相同外（B）置于室温，感受室温变化
（C）置于温度恒定处（D）以上都可以[T/]
51.用热电阻测量温差时，在温度变送器桥路中应该采用（C ）接法，两个热电阻引线长度应相等，布线位置的环境温度应一致，以免影响测量精度。
（A）四线制（B）三线制（C）二线制（D）以上都可以[T/]
52.有一DDZ-Ⅲ型温度变送器，原配LB-3的热电偶，如下图示，现要改配K或E型热电偶，则
只需改变（ D ）电阻值即可实现。
（A ）R i4 （B ）R i7 （C ）R i6 （D ）R i3[T/]
53.用带冷端补偿器的动圈式仪表，其机械零位应调至（C ）。
（A ）0℃ （B ）20℃ （C ）室温 （D ）－20℃［T/］
54.用热电偶和动圈式仪表组成的温度指示仪在连接导线断路时会发生（A ）。
（A ）指示机械零位 （B ）指示到0℃ （C ）指示位置不定
（D ）停留在原来的测量值上［T/］
55.在调校配热电偶的动圈仪表时，以下说法及采用的方法错误的是（A ）。
（A ）在更换热电偶时，将热电偶的极性接反，这时仪表反向指示，将连接动圈表的两根引线调换一下就好了 （B ）在配制外线路电阻时，必须考虑热电偶在经常使用温度下的电阻
（C ）虽采取了很多补偿措施，但都不会消除外线路电阻随温度变化而引起的附加误差
（D ）在移动仪表时，需将表后的短接线端子短接［T/］
56.用带冷端补偿器的动圈表测热电偶温度，如果热电偶温升高2℃室温，冷端温度下降2℃，则仪表指示（ A ）。
（A ）升高2℃ （B ）下降2℃ （C ）不变 （D ）升高4℃［T/］
57.检定仪表时，通常要测冷端温度，这时水银温度计应放在（C ）。
（A ）仪表壳内 （B ）测量桥路处 （C ）温度补偿电阻处 （D ）标准电位差计处［T/］
58.用电子电位差计测热电偶温度，如果热端温度下降2℃，室温（冷端温度）下降2℃，则仪表的指示（B ）。
（A ）升高2℃ （B ）下降2℃ （C ）不变 （D ）下降4℃［T/］
59.用电子电位差计配热电偶（假定其热电偶特性是线性的）进行温度测量，假定室温为20℃，仪表指示300℃，问此时桥路输出的电压等于（B ）。
（A ）热电偶在300℃时的热电势 （B ）热电偶在280℃时的热电势
（C ）热电偶在320℃时的热电势 （D ）等于0［T/］
60.根据如图所示，比较A 表与B 表的指示值（A ）。
（A ）A 表指示值＞B 表指示值 （B ）A 表指示值＜B 表指示值
（C ）A 表指示值＝B 表指示值 （D ）A 表与B 表不能比较［T/］
61.如图所示4种连接方法测量温度，连接方法正确的是（A ）。
［T/］
62.温度仪表最高使用指示值一般为满量程的（ C ）。
（A）70% （B）85% （C）90% （D）100%[T/]
63.多个测温元件共用一台显示仪表时，使用指示值一般在满量程的（A ）范围之间。
（A）20～90% （B）30～100% （C）20～95% （D）30～95%[T/]
在玻璃液体温度计、压力式温度计、双金属温度计、热电偶温度测量仪表中，精度最高的是（B ）。（A）双金属温度计（B）玻璃液体温度计（C）压力式温度计（D）热电偶[T/]
64.工业上把热电偶的热电特性与分度表的热电特性值不完全一致所产生的误差称为（ B ）。
（A）热交换误差（B）分度误差（C）动态误差（D）补偿导线误差[T/]
65.用热电偶测温时，显示仪表反映出来的温度是热电偶测量端的温度值，它和被测介质的温度数值不完全一致产生的误差为（ A ）。
（A）热交换误差（B）动态误差（C）不均匀误差（D）分度误差[T/]
66.由于热电偶材料的化学成分、应力分布和晶体结构的均质程度差异引起的误差称为（A ）。（A）不均匀误差（B）热交换误差（C）分度误差（D）动态误差[T/]
67.热电阻在实际测温时，自身总是要通过一定的电流，而使热电阻发热，引起电阻值发生变化而造成误差，电流越大，则误差（A ）。
（A）越大（B）越小（C）没有变化（D）无法确定[T/]
68.热电阻的动态误差比热电偶的动态误差（A ）。
（A）大（B）小（C）差不多（D）无可比性[T/]
69.热电阻与显示仪表或变送器在实际使用中一般是用三条铜线连接的，其目的是（ C ）。
（A）温度冷端补偿（B）克服线路电阻造成的测量误差
（C）克服因环境温度变化而使线路电阻值发生变化引起的误差
（D）克服热电阻因自身发热引起的测量误差[T/]
70.下列关于电阻温度计的叙述中，不恰当的是（ D ）。
（A）电阻温度计的工作原理，是利用金属丝的电阻随温度作近似线性的变化
（B）电阻温度计在温度检测时，有时间延迟的缺点
（C）与电阻温度计相比，热电偶所测温度相对较高一些
（D）因为电阻体的电阻丝是用较粗的导线做成的，所以有较强的耐振性能[T/]
二、简答分析.
1.常用的温标有哪三种？它们之间有何关系？[T/]
[DW]答：①常用温标有摄氏温标（℃）、华氏温标（℉）和凯氏温标(K)三种。
摄氏温标（℃）又称百分温标，它把标准大气压下冰的融点定为零度（0℃）；把水的沸点定为一百度（100℃），在0℃到100℃之间划分一百等分。每一等分为一摄氏度。（0.2）
②华氏温标（℉）规定标准大气压下冰的融点为32℉，水的沸点为212℉，中间划分180等分。每一等分称为一华氏度。（0.2）③凯氏温标（K）是一种绝对温标，也叫热力学温标。它规定分子运动停止（即没有热存在）时的温度为绝对零度或最低理论温度（0 K）。（0.2）
华氏温标和摄氏温标之间的关系式为：
℃ = 5/9（℉－32）
℉ = 9/5℃+32 （0.2）
凯氏温标和摄氏温标之间的关系式为：
℃=K—273．15 （0.2）
2.热电偶测温时为什么需要进行冷端补偿？[T/]
[D]答：①热电偶热电势的大小与其两端的温度有关，其温度-热电势关系曲线是在冷端温度为0℃时分度的。（0.3）②在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，也不可能固定在某一个温度不变，而热偶电势既决定于热端温度，也决定于冷端温度。所以如果冷端温度自由变化，必然会引起测量误差。为了消除这种误差，必须进行冷端温度补偿。（0.7）[D/]
3.写出铂铑10－铂热电偶，镍铬－镍硅热电偶、镍铬－康铜热电偶的分度号？并指出三种热电偶中在同一温度下哪种热电势最大哪种热电势最小？[T/]
[D]答：①铂铑10－铂热电偶分度号为S；(0.2)②镍铬－镍硅热电偶分度号为K；(0.2) ③镍铬－康铜热电偶的分度号为E；(0.2)④其中在相同温度下热电势最小的为S型，热电势最大的为E型。
(0.4)[D/]
4.现场如何判断K型、E型热电偶的型号及补偿导线的极性？[T/]
[D]答：1）要判断热电偶的型号及补偿导线的极性，必须掌握热电偶材料的物理性质及补偿导线的生产标准即外护套颜色。（0.4） 2）如：K分度热偶：镍铬（+）（不亲磁）－镍硅（-）（稍亲磁），对应补偿导线：铜（+）（红色）－康铜（-）（兰色）。；E分度号热偶镍铬（+）（红色）－康铜（-）(兰色)，对应补偿导线为热电偶延长线，性质相同。（0.2） 3）掌握以上性质在现场工作时：①看颜色；
②试软硬；③亲磁与否，就可方便地辨出。（0.4）[D/]
5.什么叫一体化温度变送器？它有什么特点？[T/]
[D]答：一体化温度变送器是一种小型密封式厚膜电路仪表。也有人称它为Ⅳ型温度仪表。它和Ⅲ型温度仪表一样，采用电源与信号共用的二线制工作方式。（0.4）
主要特点有:
1.仪表输出为4-20mA直流电流信号；直流24V供电时，最大负载为600Ω；因而既可以安装在热电偶或热电阻接线盒内，构成一体化仪表,也可单独安装在控制室或测温现场等方便适用的部位。（0.2）
2.由于该仪表能和热电偶构成一体化，所以安装比较方便。而且不用补偿导线，降低了使用成本。（0.2）
3.由于仪表结构为全密封形，因而抗震动、防潮湿、防止有害气体的侵蚀能力较强。但使用环境温度不得超出0-60℃。（0.2）[D/]
