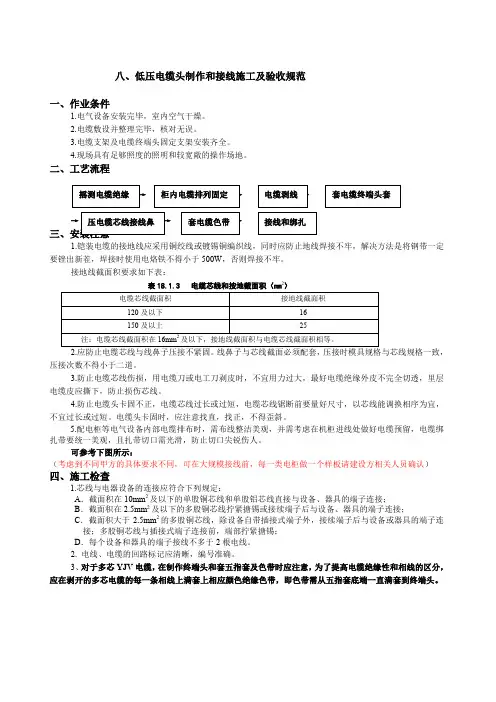

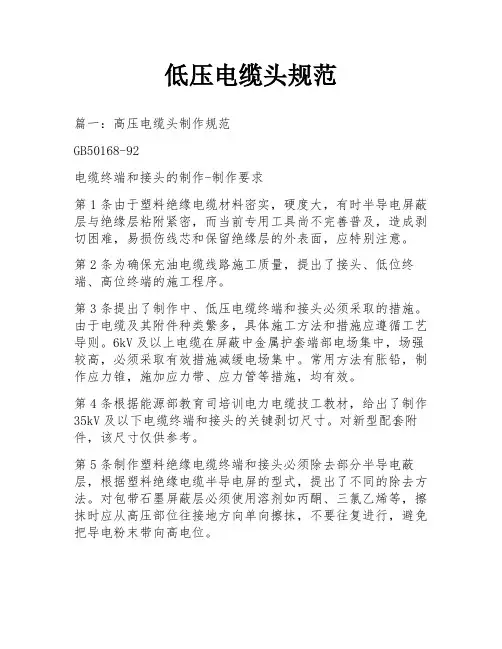

八、低压电缆头制作和接线施工及验收规范
一、作业条件
1.电气设备安装完毕，室内空气干燥。
2.电缆敷设并整理完毕，核对无误。
3.电缆支架及电缆终端头固定支架安装齐全。
4.现场具有足够照度的照明和较宽敞的操作场地。
二、工艺流程
→
→ →→ →
三、安装注意
1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W ，否则焊接不牢。
接地线截面积要求如下表：
表18.1.3 电缆芯线和按地截面积（mm 2）
2.应防止电缆芯线与线鼻子压接不紧固。线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。
3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。
4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。电缆头卡固时，应注意找直，找正，不得歪斜。
5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人。
可参考下图所示：
（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认）

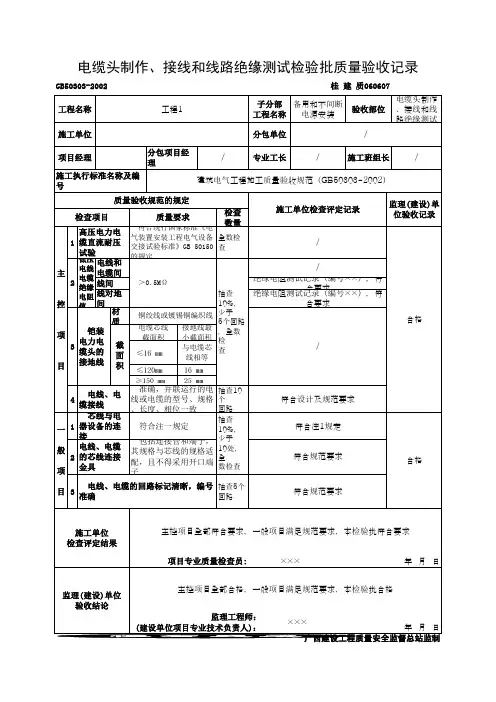

四、施工检查
1.芯线与电器设备的连接应符合下列规定：
A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；
B．截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端
子连接；
C．截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设
备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；
D．每个设备和器具的端子接线不多于2根电线。
2. 电线、电缆的回路标记应清晰，编号准确。
3、对于多芯YJV电缆，在制作终端头和套五指套及色带时应注意，为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带，即色带需从五指套底端一直满套到终端头。
如下图的做法即不符合我们要求。
4.配电柜的上下进出线的各类孔洞在施工完并检查合格后需进行防火封堵。
如下图所示：
五、成品保护
1.加强保卫措施，防止电缆丢失或损坏。
2.电缆头制作完毕以后，应立即与设备联接好，不得乱放，以防损伤成品。
3.在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
4.电缆头系塑料制品，应注意不受机械损伤。
精品word文档值得下载值得拥有 低压电缆终端头的制作安装施工工艺 1范围 本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、 电力电缆终端头的制作安装。 2施工准备 2.1材料要求： 2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电 缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格 证 。 2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良 好。 2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150 号以上25mm2表面应清洁，无断股现象。 2.2主要机具： 2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。 2.2.2测试器具：钢卷尺、摇表、万用表、试铃。 2.3施工条件： 2.3.1电气设备安装完毕，室内空气干燥。 2.3.2电缆敷设并整理完毕，核对无误。 2.3.3电缆支架及电缆终端头固定支架安装齐全。 2.3.4现场具有足够照度的照明和较宽敞的操作场地。 3操作工艺 3.1工艺流程： 摇测电缆绝缘T剥电缆铠甲，打卡子—焊接地线T包缠电缆、套电缆终端头套一压电缆芯线接线鼻子、与设备连接 3.2 摇测电缆绝缘： 321 选用1000V摇表，对电缆进行摇测，绝缘电阻应在10血以上 精品word文档值得下载值得拥有
322 电缆摇测完毕后，应将芯线分别对地放电。 3.3 剥电线铠甲，打卡子： 3.3.1 根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸见表 2-10。 3.3.2 将地线的焊接部位用钢锉处理，以备焊接。 3.3.3 在打钢带卡子的同时，多股铜线排列整齐后卡在卡子 里。 电线头套型号尺 寸表2-10 规格尺寸适用范围 序号型号L (mm) D (mm) VV，VLV四芯(mm2) VV20，VLV20四芯(mm2) 1 2 3 4 5 6 VDT-1 VDT-2 VDT-3 VDT-4 VDT-5 VDT-6 86 101 122 138 150 158 20 25 32 40 44 48 10 ?16 25 ?35 50 ?70 95 ?120 150 185 10 ?16 25 ?35 50 ?70 95 ?120 150 185 3.3.4 利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡 子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm见图2-34。 3.3.5 剥电缆铠甲，用钢锯在第一道卡子向上3?5mn处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。 3.3.6 用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。 3.4 焊接地线： 地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。必须焊在两层钢带上。 3.5 包缠电缆，套电缆终端头套： 3.5.1 剥去电缆统包绝缘层，将电缆头套下部先套入电缆。 3.5.2 根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。
低压电力电缆技术规范 Revised by Petrel at 2021
低压电力电缆技术规范 目录 1规范性引用文件 ............................. 错误!未指定书签。2技术参数及要求 ............................. 错误!未指定书签。 3 使用环境条件表............................ 错误!未指定书签。4试验..................................... 错误!未指定书签。5包装及运输 ................................ 错误!未指定书签。
低压电力电缆技术规范 1规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 GB12706额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘电力电缆及附件IEC60502额定电压1kV（Um＝1.2kV）到30kVUm＝36kV）的挤包绝缘电力电缆及附件GB3597电力电缆铜、铝导电线芯 GB/T3048电线电缆电性能试验方法 GB/T3956电缆的导体 GB6995电线电缆识别标志方法 DL/T401高压电缆选用导则 GB2952电缆外护套 GB50217电力工程电缆设计规范 2技术参数及要求 2.1设备名称1kV交联电缆 2.2系统额定电压：1kV及以下 2.3电缆额定电压（U0/U）：0.6/1kV 2.4额定频率：50Hz 2.5敷设条件 敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。地下敷设时电缆局部可能完全浸于水中。 2.60.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
电力电缆保护管的施工及验收规范 第一部分：总则 1.1本施工及验收规范适用于lt生产的MPP管材、HDPE管材以及UPVC、 CPVC系列管材，以下统称为“管材”。 1.2管道的安装工程，施工前应具备下列条件： A.设计图纸及其它技术文件齐全，并经会审通过； B.有批准的施工方案或组织设计，已进行技术交底； C.施工人员经过培训且熟悉管材的一般性能，掌握管道的连接技术及操 作要点，进行HDPE管材及MPP管材焊接的人员应持证上岗； D.施工工具、施工场地及施工用水、用电、材料储放等临时设施能满足 施工要求； 1.3本施工及验收规范只规定了施工过程中的一般性问题，如有本规程未涉 及的问题或有特殊要求时，应按特殊设计要求及设计单位其它有关规定 执行，或参照国家或行业相关的标准进行。 第二部分：材料 1.一般规定 1.1管材应符合现行产品标准，具有质量检验部门产品合格证，并应标明 生产厂家，规格型号等标识； 1.2接头、配件必须与管材规格型号配套； 1.3管材因运输、装卸、堆放、遮盖不严或因存放较长，都有可能造成管 材、管件的变形和变质，连接前应对管材外观质量进行检查。 2. 管材的运输、搬运与储存 2.1管材在运输，装卸或搬运时要小心轻放，不得受到剧烈撞击。严禁 抛、摔、滚动及烈日曝晒，缆绳与管材解除处宜有软质材料隔离防 护； 2.2管材贮存地应平整，堆放整齐，堆放高度不超过1.5m，距离热源不 少于5m，不得露天曝晒，如露天堆放应加以遮盖； 2.3管材扩口部位应交叉放置，避免挤压变型； 2.4用于管材连接的胶水，橡胶密封圈等必须存放室内，阴凉，干燥， 严禁明火。 第三部分：沟槽 3.1开挖沟槽必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度 进行施工，而且在没有征得相关部门同意的情况下不得擅自进行改动； 3.2开挖沟槽深度应符合以下规定： A.埋设在车行道下管顶埋深不得小于0.9米； B.埋设在人行道下或管道支管不得小于0.75米；
菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件 规范书 2015年08月
第一章技术要求 1.总的要求 一般规定 1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。 供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。 本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。 供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。供方应提供所使用的标准。本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。 最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。 在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。 最终签订的技术协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。 本技术协议书未尽事宜，由需方和供方协商确定。 标准和协议 合同设备包括供方向其它厂商购买的所有附件和设备，这些附件和设备均应符合最新版国
低压电力电缆技术规范
目录 1 规范性引用文件 ................................................................................... 错误!未定义书签。 2 技术参数及要求 ................................................................................... 错误!未定义书签。3使用环境条件表.................................................................................... 错误!未定义书签。 4 试验 ...................................................................................................... 错误!未定义书签。 5 包装及运输 ........................................................................................... 错误!未定义书签。
低压电力电缆技术规范 1 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 GB 12706 额定电压1kV（Um＝）到35kV（Um＝）挤包绝缘电力电缆及附件 IEC 60502 额定电压1kV（Um＝）到30kV Um＝36kV）的挤包绝缘电力电缆及附件GB 3597 电力电缆铜、铝导电线芯 GB/T3048 电线电缆电性能试验方法 GB/T3956 电缆的导体 GB 6995 电线电缆识别标志方法 DL/T 401 高压电缆选用导则 GB 2952 电缆外护套 GB 50217 电力工程电缆设计规范 2 技术参数及要求 设备名称1kV交联电缆 系统额定电压：1kV及以下 电缆额定电压（U0/U）：1kV 额定频率：50Hz 敷设条件 敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。地下敷设时电缆局部可能完全浸于水中。 1kV挤包绝缘电力电缆结构及技术参数见表1。
电缆线路施工及验收规 范 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】
中华人民共和国国家标准 GB50168-2006 ? ? ? ? 电气装置安装工程 电缆线路施工及验收规范 ? 2006-07-20发布2006-11-01施行 ? 中华人民共和国建设部 目次 ? 1总则 为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。 本规范规定了电力电缆线路（以下称电缆线路）安装工程及附属设备和构筑物设施的施工及验收的技术要求。 本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。
电缆线路的安装应按已批准的设计进行施工。 采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。 施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。对重要的施工项目或工序，尚应事先制定安全技术措施。 电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。 对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。 电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。 2术语 电缆[本体]cable 指电缆线路中除去电缆接头和终端等附件以外的电缆线段部分，通常称为电缆。 注：有时电缆也泛指电缆线路，即由电缆本体和安装好的附件所组成的电缆系统。 金属套metallic sheath 均匀连续密封的金属管状包覆层。 铠装层armour 由金属带或金属丝组成的包覆层，通常用来保护电缆不受外界的机械力作用。注：金属带起径向加强保护作用，金属丝起纵向加强保护作用。 电缆]终端termination 安装在电缆末端，以使电缆与其他电气设备或架空输电线相连接，并维持绝缘直至连接点的装置。 电缆]接头joint 连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连续的装置。电缆分接(分支)箱cable dividing box，cable feeding pillar 完成配电系统中电缆线路的汇集和分接功能，但一般不具备控制测量等二次辅助配置的专用电气连接设备。 注：电缆分接箱常用于城市环网供电和(或)辐射供电系统中分配电能和(或)终端供电。一般直接安装在户外，有时也安装在户内。电缆终端是电缆分接箱内必需的主要部件.通常采用可分离式终端(也称为可分离连接器)或户内终端。电缆]附件cable accessories 终端、接头、[充油电缆]压力箱、交叉互联箱、接地箱、护层保护器等电缆线路的组成部件的统称。 电缆支架cable bearer 电缆敷设就位后，用于支持和固定电缆的装置的统称，包括普通支架和桥架。电缆桥架cable tray 由托盘(托槽)或梯架的直线段、非直线段、附件及支吊架等组介构成，用以支撑电缆具有连续的刚性结构系统。 电缆导管cableducts，cableconduits 电缆本体敷设于其内部受到保护和在电缆发生故障后便于将电缆拉出更换用的管子。有单管和排管等结构形式，也称为电缆管。 3电缆及附件的运输与保管
低压电缆头制作安装质量管理 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 1、范围 本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。 2、施工准备 2.1材料要求： 2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。 2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。 2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。 2.2主要机具： 2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。 2.2.2测试器具：钢卷尺、摇表、万用表、试铃。 2.3施工条件： 2.3.1电气设备安装完毕，室内空气干燥。 2.3.2电缆敷设并整理完毕，核对无误。 2.3.3电缆支架及电缆终端头固定支架安装齐全。 2.3.4现场具有足够照度的照明和较宽敞的操作场地。 3、操作工艺 3.1工艺流程： 摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接 3.2摇测电缆绝缘： 3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。 3.2.2电缆摇测完毕后，应将芯线分别对地放电。
3.3剥电缆铠甲，打卡子： 3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸见表 3.3.1和图 3.3.1。 图3.3.1 电缆头套型号尺寸 表3.3.1 3.3.23.3.3在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。 3.3.4利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm ，见图3.3.4。 图3.3.4 3.3.5剥电缆铠甲，用钢锯在第一道卡子向上台阶3～5mm 处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。 3.3.6用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口
中压电缆规格书
目录 1.适用范围 (2) 2.总则 (3) 3.标准规范 (3) 4.技术条件及要求 (4) 5.检查和试验 (7) 6.标记 (7) 7.供方责任 (8) 8.供方技术文件 (8) 9.包装、运输及存放 (8) 1.适用范围 本规格书为6（10）kV阻燃型中压交联聚乙烯(XLPE)绝缘、聚氯乙烯护套电力电缆设计、选材、制造和检验的最基本要求。
2.总则 2.1本规格书与相关法规、标准、数据表、图纸等之间的任何矛盾应在工程实施阶段由需方负 责澄清。 2.2本规定并未对一切技术细节作出规定，也未充分引述相关规范和标准的条文，故在具体工 程实施阶段，应要求供方根据工程的实际情况及国家最新标准、规范提供优质产品。 2.3本规定所列标准、规范如与供方所执行的标准不一致时，应按较高标准执行，且供方应充 分描述本技术规定与相关法规的不同点。 2.4供方应提供需方要求的全部资料和数据，不应用假设条件及未经实验的数据来掩盖产品参 数的缺陷。 2.5应按照相关的标准，包括：IEC标准、国家标准以及行业标准对低压动力及控制电缆进行 制造、检验、试验、包装运输、安装和运行。 2.6为确保电缆正确的安装、操作及维修，供方应提供所有必须附加的设备、专用工具和附件 及其清单，即使这些设备和工具在相关资料中没有列出。 2.7 6（10）kV电力电缆应是经过法定机关检验合格的并经过运行实践考验的、性能优良、 技术先进、价格合理的成熟的产品，而不应是试制品或不成熟的产品。 3.标准规范 交流中压动力的设计、制造和试验应符合本规格书及下列最新版国家标准和国际标准的要求。所列标准并非全部标准，仅列出了主要标准。 3.1 国家标准 GB311.1-6-1997 高电压试验 GB/T 2952.1-1989 电缆外护层第1部分：总则 GB/T 2952.3-1989 电缆外护层第3部分：非金属套电缆通用外护层 GB/T 3956-1997 电缆的导体 GB 6995.1-1986 电线电缆识别标志第1部分：一般规定 GB 6995.2-1986 电线电缆识别标志第2部分：标准颜色 GB 6995.3-1986 电线电缆识别标志第3部分：电线电缆识别标志 GB 6995.4-1986 电线电缆识别标志第4部分电气装备电线电缆绝缘线芯识别标志 GB 6995.5-1986 电线电缆识别标志第5部分电力电缆绝缘线芯识别标志 GB12706.3-1991 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第3部分：交联聚乙烯绝缘电力电缆 GB3957-83 电力电缆铜，铝导电线芯GB12666.1~7-90 电线电缆燃烧试验方法
低压电力电缆技术规范 目录 1规范性引用文件 ............................. 错误!未指定书签。2技术参数及要求 ............................. 错误!未指定书签。 3 使用环境条件表............................ 错误!未指定书签。4试验..................................... 错误!未指定书签。5包装及运输 ................................ 错误!未指定书签。
低压电力电缆技术规范 1规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 GB12706额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘电力电缆及附件IEC60502额定电压1kV（Um＝1.2kV）到30kVUm＝36kV）的挤包绝缘电力电缆及附件GB3597电力电缆铜、铝导电线芯 GB/T3048电线电缆电性能试验方法 GB/T3956电缆的导体 GB6995电线电缆识别标志方法 DL/T401高压电缆选用导则 GB2952电缆外护套 GB50217电力工程电缆设计规范 2技术参数及要求 2.1设备名称1kV交联电缆 2.2系统额定电压：1kV及以下 2.3电缆额定电压（U0/U）：0.6/1kV 2.4额定频率：50Hz 2.5敷设条件 敷设环境有空气中、直埋、沟槽、排管、桥架、竖井、隧道等多种方式。地下敷设时电缆局部可能完全浸于水中。 2.60.6/1kV挤包绝缘电力电缆结构及技术参数见表1。
电线电缆验收要求及相关标准 一、电线进场验收标准 1.验收依据： 《建筑电气施工质量验收规范》GB50303-2002； 《北京市建筑工程资料管理规程》DBJ01-51-2003； 2.产品质量证明文件要求： 电线应有出厂质量证明文件： 包括：合格证（合格证有生产许可证编号和“CCC”认证标识）、检测报告、“CCC’认证证书； 电线质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间； 生产厂家要有企业法人营业执照。 3.验收标准： 电线绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号、额定电压和“CCC”认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩； 检测电线线径和绝缘皮厚度（用卡尺或千分尺），参考数据见附表1； 测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表摇测，阻值大于Ω； 线芯不能松动； 检测电线长度，将电线展开拉直用皮尺量，将实际长度和标识长度对比；称重，抽检整盘线的重量，参考数据见附表1。 二、电缆进场验收标准 1.验收依据： 《建筑电气施工质量验收规范》GB50303-2002； 《北京市建筑工程资料管理规程》DBJ01-51-2003； 2.产品质量证明文件要求： 电缆应有出厂质量证明文件： 包括：合格证、厂家检测报告； 电缆质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间； 生产厂家要有企业法人营业执照、生产许可证。 3.验收标准： 电缆绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号和米数；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩；
埋地式电力电缆保护管施工及验收规范 第一章总则 1、埋地式电力电缆保护管是我公司新开发的用于电力系统埋设电力电缆的配套产品，为了便于施工单位的选用和施工，制定本规范。 2、本规范适用于埋地式高压电力电缆保护管、塑合金电力电缆保护管的施工和维护。 3、管道的安装工程，施工前应具备下列条件： 一、设计图纸及其它技术文件齐全，并经会审通过。 二、有批准的施工方案或施工组织设计，已进行技术交底。 三、材料、施工工具、机具等已准备就绪，能保证正常施工。 四、施工现场有材料堆放的场地，能满足施工需要。 4、施工人员应按设计要求进行施工。修改设计时需有设计单位的同意文件。 5、电力电缆保护管施工规程除执行本规范外，如有本规程未涉及的问题或有特殊要求时，应按特殊设计要求或设计单位其它有关规定执行。 第二章材料 第一节一般规定 1、埋地式电力电缆保护管应符合现行产品标准，具有产品检验合格证证书，并应标明生产厂家、规格型号等标识。 2、如需要使用橡胶密封圈必须与管材规格型号相配套。 第二节管材的运输和搬运 1、电力电缆保护管在运输、装卸时要小心轻放、排列整齐，要防止管材散捆掉落。 2、管材不得受剧烈撞击、与尖锐物品接触，不得抛、摔、滚和烈日曝晒，防止管材端头损伤。缆绳与管材接触处宜有软质材料隔离保护。
第三节管材的储存 1、管材的堆放场地应平整。 2、管材应根据其长度分采用两支点或三支点堆放。4m长度的管子采用两支点支承，6m长度的管子采用三支点支承。 3、管材应按其规格堆放，堆放高度不得超过1.5m，并远离热源，不得烈日曝晒。 4、管材扩口部位应交叉放置，避免挤压变形。 5、橡胶密封圈必须存放室内，阴凉、干燥、严禁明火。 第三章沟槽 第一节挖掘沟槽 1、埋地式电力电缆保护管开槽施工工艺应根据现场环境、槽深、地质情况、施工设备、季节影响等因素综合考虑。 2、开挖沟槽尺寸应符合工程设计要求。 3、沟槽挖掘应严格按设计控制，基底高低不得扰动或超过基面。挖掘的深度应符合下列规定： 4、沟槽挖掘宽度应能满足管材连接、地基施工和回填作业所需的最小间隔。 第二节地基施工 1、应将沟槽底部整平，使放在其上的管材平坦不倾斜。 2、遇土质比较松软的地方，应将沟槽底部用水泥浆铺面。 3、土质较差时，应先进行处理，挖除淤泥，再用大石块压实，然后分层夯实回填上。建议在管子底部铺设一层厚200mm、标号为C20的钢筋混凝土。
八、低压电缆头制作和接线施工及验收规范 一、作业条件 1.电气设备安装完毕，室内空气干燥。 2.电缆敷设并整理完毕，核对无误。 3.电缆支架及电缆终端头固定支架安装齐全。 4.现场具有足够照度的照明和较宽敞的操作场地。 二、工艺流程 → → →→ → 三、安装注意 1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W ，否则焊接不牢。 接地线截面积要求如下表： 表18.1.3 电缆芯线和按地截面积（mm 2） 2.应防止电缆芯线与线鼻子压接不紧固。线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。 3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。 4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。电缆头卡固时，应注意找直，找正，不得歪斜。 5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人。 可参考下图所示：
（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认） 四、施工检查 1.芯线与电器设备的连接应符合下列规定： A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接； B．截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端 子连接； C．截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设 备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡； D．每个设备和器具的端子接线不多于2根电线。 2. 电线、电缆的回路标记应清晰，编号准确。 3、对于多芯YJV电缆，在制作终端头和套五指套及色带时应注意，为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带，即色带需从五指套底端一直满套到终端头。 如下图的做法即不符合我们要求。
低压电缆分支箱技术规范
目录 1规范性引用文件 (1) 技术参数及要求 (12) 标准技术参数............................................................................................................................ 33使用环境条件表 (44) 5 ............................................................................................................................................ 试验5． 低压电缆分支箱技术规范 1规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 7251 低压成套开关设备和控制设备 GB 14048 低压开关设备和控制设备 GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求 GB 50150 电气装置安装工程电气设备交接试验标准 GB 4208 外壳防护等级（IP代码） GB/T 16935.1 低压系统内设备的绝缘配合 GB/T2681 电工成套装置中的导线颜色 GB5585.2 电工用铜、铝及其母线第二部分：铜母线 GB 4720 低压电器电控设备 IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 2技术参数及要求 2.1 电缆分支箱技术参数 电缆分支箱技术参数见技术规范专用部分的技术参数特性表。 2.2 通用要求 2.2.1 电缆分支箱采用元件模块拼装、框架组装结构，母线及馈出均绝缘封闭。可采用五种结构型式：进线采用绝缘封闭的隔离开关，出线采用塑壳断路器；进线采用绝缘封闭的隔离开关，出线采用刀熔开关；进线采用条形隔离开关，出线采用条形开关（带熔断器保护）；进线不带开关，
电线电缆技术要求(施工规范) （一）高压电缆 1．总则 1.1 本技术规范书适用于10kV 交联聚乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能和试验等方面的技术要求。 1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。 1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下：GB/T12706-2008有矛盾时，按现行的技术要求较高的标准执行。 1.6 本技术规范书未尽事宜，由需供双方协商确定。
1.7 供方应获得ISO9000 （GB/T 19001 ）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。 ２．使用环境条件 2.1 运行条件 ２.1.1 系统标称电压和频率：10kV ，50Hz 。 ２.1.2 系统最高运行电压：12 kV ２.1.3 系统接地方式：中性点不接地系统，单相接地时允许持续运行8h 。 ２.2 环境条件 环境温度：-10~+40℃； 海拔高度：1860m； 污秽等级：Ⅱ级（外绝缘爬电比距：22mm/kv）; 相对湿度：85%； 地震烈度：8级； 设备安装场所：户外。 相对湿度：月平均相对湿度不大于90%
八、低压电缆头制作和接线施工及验收规范 一、作业条件 1.电气设备安装完毕，室内空气干燥。 2.电缆敷设并整理完毕，核对无误。 3.电缆支架及电缆终端头固定支架安装齐全。 4.现场具有足够照度的照明和较宽敞的操作场地。 二、工艺流程 → → →→ → 三、安装注意 1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W ，否则焊接不牢。 接地线截面积要求如下表： 表18.1.3 电缆芯线和按地截面积（mm 2） 2.应防止电缆芯线与线鼻子压接不紧固。线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。 3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。 4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。电缆头卡固时，应注意找直，找正，不得歪斜。 5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人。 可参考下图所示：
（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认） 四、施工检查 1.芯线与电器设备的连接应符合下列规定： A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接； B．截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端 子连接； C．截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设 备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡； D．每个设备和器具的端子接线不多于2根电线。 2. 电线、电缆的回路标记应清晰，编号准确。 3、对于多芯YJV电缆，在制作终端头和套五指套及色带时应注意，为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带，即色带需从五指套底端一直满套到终端头。 如下图的做法即不符合我们要求。
低压、控制电缆技术规范书设备技术文件会签表..................................................................... ①低压、控制电缆技术协议............................................................................................................. ②光伏并网发电项目电缆技术规范书 (12) 低压、控制电缆技术规范书设备技术文件会 签表
低压、控制电缆技术协议目录 1. 总则--------------------------------------------3 2. 协议和标准和工程条件--------------------------- 4 3. 电力电缆一般要求----------------------- --------5 4.出厂及包装、运输------------------———---------5 5. 供货范围------------------————--------------6 6. 制造技术协议------------------------------------7 7. 工程技术服务----------------------------------10 8.其他------------------------------------------ 10 9. 投交货进度----------------------------------- 10
一、总则： 1.1 本技术规范书适用于（）。它包括了所有低压1KV动力电缆和控制电缆设备的使用条件、性能、安装和试验方面的技术要求。 1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方保证提供符合本规范书和工业标准的优质产品。 1.3 如投标方没有以书面形式对本技术规范的条文提出异议，那么招标方认为投标方提出的产品完全满足本技术规范书的要求。 1.4 在合同签订之后，招标方有权提出因规范、标准和规程发生变化而产生的一些补充要求，投标方执行这些要求。但在执行上述要求或设计有变更时，如影响交货日期或对投标方造成较大损失时，招标方和投标方双方本着友好的态度，彼此尊重对方的权益而作认真协商解决。 1.5 如果投标方没有以书面形式对本技术规范的条文提出异议，那么，则意味着投标方提供的电缆完全符合招标方招标文件的要求。 1.6 本技术规范所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。 1.7 本技术规范经招标方和投标方双方确认后作为订货合同的技术附件，与合同正文具有同等效力。 1.8 对于本规范没有涉及的条款，投标方在投标文件和技术澄清中所作的对招标方有利的技术和供货方案、承诺，均被视为本技术规范的补充。 1.9 投标方的工作范围 1.9.1按照招标方电缆招标文件的规定和适用的国际通用工业标准，成套提供满足招标方招标文件要求的电力电缆和控制电缆。 1.9.2 根据招标方提供电缆清单，进行生产制造，以达到招标方招标文件的规定的要求。 1.9.3按照合同规定的进度要求，按时发运。 二、协议和标准和工程条件 1.产品质量符合下列标准（以下标准按最新颁布的版本执行） GB/T12706-2002—35kV及以下挤包绝缘电力电缆 GB9330-1988—塑料绝缘控制电缆 GB3953—电工圆铜线 GB3957—电力电缆铜、铝导电线芯 GB8170—数值修约规则 GB2900—电工名词术语 NFPA —国家消防协会 IEC60332—电力电缆在火焰条件下的试验 IEC502—挤压成型固体介质绝缘电力电缆
低压电缆终端头制作 适用于500V以下的室内聚氯乙绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。 一材料要求 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、电力复合脂、电缆卡子、电缆标牌、10mm2多股铜线等材料必须符合设计要求，并具备产品出厂合格证。 塑料带应分黄、绿、红、淡兰四色，各种螺丝等镀锌件应镀锌良好。 地线采用裸铜软线，截面不小于10mm2，表面应清洁，无断股现象。 二主要机具 制作和安装机具：压线钳、钢锯、扳手、钢锉 测试工具：钢卷尺、摇表、万用表 三施工条件 电气设备安装完毕，室内空气干燥。 电缆敷设并整理完毕，核对无误。 电缆支架及电缆终端头固定支架安装齐全。 现场具有足够照度的照明和较宽敞的操作场地。 四操作工艺 工艺流程：
测试电缆绝缘? ?? ?剥电缆铠甲，打卡子? ?? ?焊接地线? ?? ? 包缠电缆、套电缆终端头套? ?? ? 压电缆芯线接线鼻子，与设备连接 遥测电缆绝缘： 剥电缆铠甲，打卡子： 锯透。 焊接地线：地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。 包缠电缆，套电缆终端头套： 压电缆芯线接线鼻子：
五?质量标准 保证项目：电缆终端头的制作安装应符合规范规定，绝缘电阻合格，电缆终端头固定牢固，芯线与线鼻子压接牢固，线鼻子与设备螺栓连接紧密，相序正确，绝缘包扎严密。 检验方法：用手板动和观察检查，检查记录。 基本项目：电缆终端头的指支架安装应符合规范规定。支架的安装应平整、牢固，成排安装的支架高度应一致，偏差不应大于5mm，间距均匀、排列整齐。 检验方法：用手板动、拉线和尺量检查。 六成品保护 加强保卫措施，防止电缆丢失或损坏。 电缆头制作完毕后，应立即与设备联接好，不得乱放，以防损伤成品。 在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烧伤。 电缆头系塑料制品，应注意不受机械损伤。
低压电线电缆技术规范 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
南方电网公司低压电线电缆技术规范 1 范围 本规范规定了1kV及以下电线电缆（含阻燃和耐火型）的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。 本规范适用于交流额定电压U /U为1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低 O 压电线电缆。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。凡是不注日期的引用文件，其最新版本适用于本规范。 GB/电缆绝缘和护套材料通用试验方法第1部分：通用试验方法 GB/ GB/T3956-2008电缆的导体 GB/电线电缆识别标志方法第3部分：电线电缆识别标志 GB/T12527-2008额定电压1kV及以下架空绝缘电缆
GB/额定电压1kV(U m =～35kV(U m =挤包绝缘电力电缆及附件第1部分：额定电压 1kV(U m =和3kV(U m =电缆 GB/ GB/在火焰条件下电缆或光缆的线路完整性试验第21部分：试验步骤和要求额定 电压及以下电缆 GB/T19666-2005阻燃和耐火电线电缆通则 GB50217-2007电力工程电缆设计规范 GB50054-1995低压配电设计规范 JB/T8137-1999电线电缆交货盘 JB/额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分：一般规定JB/额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线 用电缆电线 JB/额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软 电线 阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆 阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆 3 术语与定义 3.1 额定电压 电缆设计和运行的基准电压，用U O/U（U m）表示，单位V或kV。 U O－任一相导体和“地”（金属屏蔽、金属护层或周围介质）之间的电压有效值。 U－多芯电缆或单芯电缆系统任何两相导体之间的电压有效值。 U m－设备可承受的“最高系统电压”的最大值。

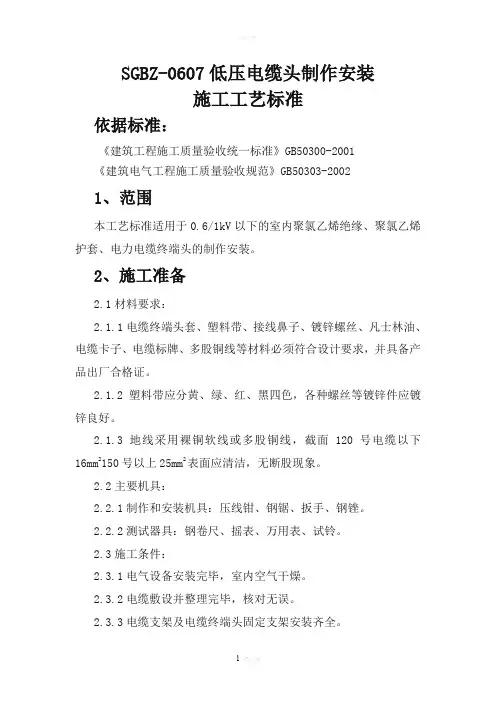

SGBZ-0607低压电缆头制作安装 施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 1、范围 本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。 2、施工准备 2.1材料要求： 2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。 2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。 2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。 2.2主要机具： 2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。 2.2.2测试器具：钢卷尺、摇表、万用表、试铃。 2.3施工条件： 2.3.1电气设备安装完毕，室内空气干燥。 2.3.2电缆敷设并整理完毕，核对无误。 2.3.3电缆支架及电缆终端头固定支架安装齐全。
