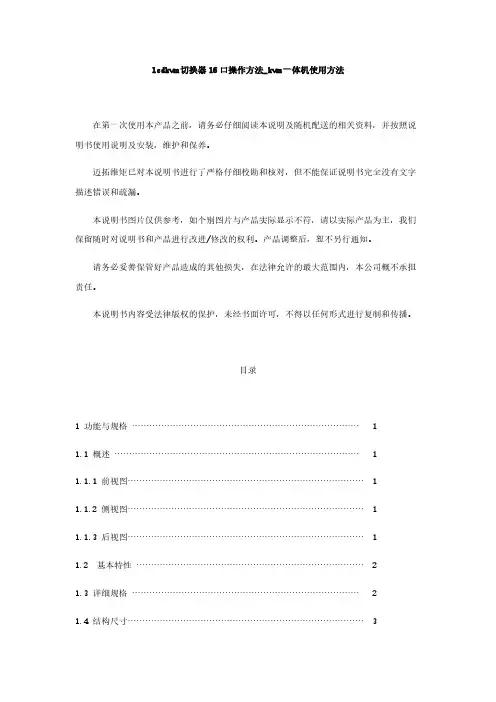

lcdkvm切换器16口操作方法_kvm一体机使用方法
在第一次使用本产品之前，请务必仔细阅读本说明及随机配送的相关资料，并按照说明书使用说明及安装，维护和保养。
迈拓维矩已对本说明书进行了严格仔细校勘和核对，但不能保证说明书完全没有文字描述错误和疏漏。
本说明书图片仅供参考，如个别图片与产品实际显示不符，请以实际产品为主，我们保留随时对说明书和产品进行改进/修改的权利。产品调整后，恕不另行通知。
请务必妥善保管好产品造成的其他损失，在法律允许的最大范围内，本公司概不承担责任。
本说明书内容受法律版权的保护，未经书面许可，不得以任何形式进行复制和传播。
目录
1 功能与规格 (1)
1.1 概述 (1)
1.1.1 前视图 (1)
1.1.2 侧视图 (1)
1.1.3 后视图 (1)
1.2 基本特性 (2)
1.3 详细规格 (2)
1.4 结构尺寸 (3)
2 安装 (5)
2.1 机架安装 (5)
2.2 线缆连接 (6)
3 使用 (7)
3.1 操作步骤 (7)
3.2 显示最佳效果调节 (8)
3.2.1 LCD OSD 菜单功能说明 (8)
3.2.2 LCD OSD 菜单操作 (8)
3.3 OSD 切换器菜单操作 (8)
4 常见故障处理 (15)
5 使用保养 (16)
6 附件清单 (16)
7 产品使用环境 (16)
1功能与规格
1.1 概述
KVM是Keyboard、Video、Mouse的缩写，即集键盘、鼠标、显示于一体的智能切换控制平台。KVM主机切换系统，即用单台或数台KVM将多台主机连接在一起，实现单用户使用单控制平台（一套键盘、鼠标、显示器）来控制多台主机的功能。
本系列KVM控制平台具有提高效率、使用简单、易于管理、节约成本、远程管理、环保节能等特点，其高度为标准 1U，符合 19〞上架结构，节省机柜85%以上使用空间。
本系列KVM控制平台支持SUN，IBM,HP,DELL,宝德，浪潮，曙光，联想等原装服务和研华、研祥、CRESUN、大众、威达、艾讯等各类工控机，支持DOS、Windows9x、NT、Win2000、Win7、LINUX、NOVELL等多种操作系统。
1.1.1 前视图
1.1.2侧视图
1716UL后视图：
1.2基本特性
●整合17/19寸显示器/鼠标/键盘/智能切换器
●卓越的视频效果，最佳分辨率可达1280*1024/1280*1024
●支持密码防护以及搜索PC服务名字
●LCD液晶显示屏调节功能，导轨带自动锁定装置
●支持完整的DDC2B功能，未切换计算机也能侦测屏幕型号
●支持双界面－PS/2或USB键盘鼠标的服务器输入同时使用
●抽拉式安装设计，可以调整长度以适应机架空间
●可级连多台设备，最多可管理256台计算机
●无需额外软件，并可通过热键，或OSD屏幕菜单功能以选择切换计算机主机
●104键盘和TouchPAD触摸滑动鼠标，（可定制轨迹球鼠标和88键键盘）
●支持各种服务器操作系统：Dos/Windows系列、Linux、Unix、Mac OS 8.6/9/10、SUN Solaris 8/9
1.3详细规格
液晶KVM智能控制平台详细参数：
1.4结构尺寸
1716的外结构尺寸一致，详见下图：
2 安装
2.1 机架安装（安装前后挂耳）
液晶KVM智能控制平台17xx系列符合标准19英寸机柜的安装要求，由前向后安装，后挂耳插入导槽内，安装好后，锁紧前/后挂耳
选择适当长度的后挂耳，卡安装在深度为600mm﹣810mm的机柜内。（见图4）
17系列：
2.2线缆连接
A、注意分清KVM连接线的端口：将KVM线的一端（15PIN母头）连接到KVM任意PC VGA 端口上，KVM 线的另一(15PIN 公头）连接到服务器/PC机的VGA 和键盘鼠标接口，最后将KVM线缆两端自带螺丝固定。
B、用导线将机壳地与大地相连。
C、将电源适配器的电源输出端连接到KVM电源输入口。检查所有线缆连接完毕后，依次开启服务器/PC机和KVM的电源。
注：连接好计算机与电源即可操作使用，若对KVM平台本身集合的键盘、鼠标及LCD 显示在操作上不习惯，可另接外接显示器、外接键盘和外接鼠标，详细可参考以下接线意图：
3 使用
3.1 操作步骤
a）使用前请再次确认：液晶KVM智能控制平台已经安全接地，KVM信号线、电源线已经正确连接。
b）将控制台从机柜内完全拉出，导轨自动锁定，按箭头方向释放前面板锁扣（见下图）：
c）翻开前面板，LCD显示屏可以翻开至120度，使用时请调整最佳可视角度，便于操作和使用（见下图）
d）按下LCD液晶屏上的OSD电源开关，LCD液晶屏电源指示灯变成绿色，液晶屏开始工作，此时可使用键盘、鼠标触摸进行正常操作。
3.2显示最佳效果调节
3.2.1 LCD OSD 菜单功能说明
a）POWER:打开或者关闭电源
b）UP：图标上移/右移/增大OSD中选择调节的参数值
c）DOWN:图标下移/左移/减少OSD中选择调节的参数值
d）MENU:进入OSD菜单/确认
e）AUTO/EXIT:自动侦测设置显示参数值/退出
3.2.2 LCD OSD 菜单操作
a）按MENU 键进入 OSD菜单
b）使用UP或DOWN键选择菜单上需要调节的图标。
c）按MENU键，然后使用UP或DOWN键选择项目。
d）按MENU键，然后使用UP或DOWN键调节值。
e）按键AUTO/EXIT键，保存设定值，再按AUTO/EXIT键，退出菜单。
注：以上为手动调节，若直接按AUTO/EXIT键可进行自动调节。
3.3 OSD切换器菜单操作
您可以使用简单的热键顺序轻松的控制KVM转换器。为传送命令至KVM转换器，首先
需要两秒内按下热键两次（预设为 Ctrl ）。此时会听到一声哗声表示已进入OSD
菜单进入预热模式成功后，即可输入指令。若两秒内无任何指令被按下，将跳出热键
模式回到正常状态。
osd总结
osd提供联接电脑主机控制的一个程序，虽然热键正在工作，当一个庞大的梯级控制群组需要控制时，就会显得比热键快捷而又方便得多。
所有OSD操作从主菜单中顶上第一条开始滚动主菜单中光标到相应外置，按ENTER键即可
注意;你可以从热键中直接滚屏（见以下F6）
上图为OSD启动屏示，被光标点亮的位置显示上次关闭后切换到的外置，在主菜单上，你也可以直接键入
HOME+HOME+ID
注意：当进行这个操作时，你可以切换到相应的电脑主机，但OSD中光标不会移动。
◆osd功能
键入［Esc］可删除当前选择，或从当前菜单返回上一级◆菜单，如果你在一级菜单上键入［Esc］时。关闭OSD；
1.用光标箭头可直接上，下滚动清单；
2.也可以用［PgUp］和［PgDn］滚屏；
3.可以用上下键（▲▼）滚动在线清单；
4.可以用上下键（▲▼）滚动显示；
5.激活一个端口，移动光标亮条位相应处可直接回车；
6.完成以上操作后，你可以自动返回上一级主菜单。
◆osd菜单头条
功能键
◆ F1设定
当你按下F1激活OSD一个功能主菜单，改变设定，移动光标条到你需要的选项，然后回车，在主菜单的列中，将光标条移到你的相应选项回车，对话框显示你当前选项设立的内容。选项的内容如下表解释：
◆F2清单
这个功能键的作用是将你所有的端口以OSD的形式列出一个主菜单，选项及意义见列表；
在清单上选择，只要移动光标条到相应的地方，回车即可，高亮显示表示你目前选择的位置。
◆F3编辑
为了标注某一台电脑主机与一特定的端口联接，每个端口可以进行命名，编辑功能键的作用就是为当前正标注的端口进行命令，也可以修改或去掉已有的名字，编辑一个端口的名字按一下操作；
1.用功能键移动光标至你选择的端；
2.按下F3；
3.键入新端口的名字，修改或删除旧名（名字组合不能超过15位可以由英文字母、阿拉伯数字组成）。
◆F4QV
你可以全屏或窄屏地用快速视觉扫描系列逐一逐一扫描选择你需要的端口，用F4键可以选择或淘汰你目前激活的端口，并按以下操作：
1.用上、下键移动光标条至相应的端口；
2.按下F4，当一个端口被选作快速扫描模式时，一个圆点将在当前列中显示，当淘汰时，圆点消失
◆F5扫描
F5键即进入快速扫描，循环显示所有清单中所有当前所选的端口，并且可以按设定扫描速度中的设定的时间停留，直到停在你需要的指定的位置后，按ESC键停止扫描。
◆出厂功能设定
出厂功能设定如下：
◆osd密码
为了防止非受权者接触电脑主机，OSD设定可密码功能，如果一旦设定密码，OSD要求使用者按一下操作：
◆密码
1.将光标条移至此项回车，密码有4位字长，由阿拉伯数字组成
2.键入密码回车确认；
3.再次键入密码，确认后回车：
如果两次密码相同，屏显密码已设定，
如果两次密码不相同，屏显密码不对，这样你将重新开始，直到密码设定成功。
注意：修改当前密码，重新第一步用空格键和键入新密码即可。
Hot key commands(热键使用）
注：默认扫描时间为6秒，用户可根据需求调节扫描时间的长短，方法为：
每增减一次的时间单位为1秒，可无限增加.
鼠标切换方法：（按ESC退出）
1.进入穿越模式
2.鼠标光标往屏幕右边移动，当光标移至屏幕最右边时，KVM自动切换至下一端口。（此切换方法仅支持按端口顺序循环切换）
4.常见故障处理
1.问题：屏幕无图像
*如果电源指示灯灭：检查电源线是否连接牢固。
*如果电源指示灯显红色：检查视频电缆连接是否牢固，同时检查计算机是否开启或在待机状态。
*电源指示灯显绿色：检查行同步是否超出范围。
2.问题;鼠标/键盘失灵
*如果检查键盘的Num LOCK的指示灯没有闪亮而显示屏正常：检测电脑主机是否死机，检测鼠标/键盘线与主机的PS/2接口是否连接牢固。
3.问题：图像不稳定（杂波、抖动等等）
*检查计算机刷新频率是否与本机匹配（KS-17最佳分辨率为1280*1024@75Hz，KS-9最佳分辨率为1280*1024@75Hz）
5.使用保养
为了延长机器的使用寿命，及减少不必要的资源浪费，正确使用KVM请做如下工作：
◆按下LCD液晶屏上的电源开关，LCD液晶屏电源指示灯由绿色变成红色，表示液晶屏关闭。
◆合上LCD液晶屏面板，将前面板锁定。
◆将控制平台推入机柜，当完全推入后将控制平台面板侧面锁扣紧。
6.附件清单
液晶KVM智能控制平台附件清单
7：产品使用环境
