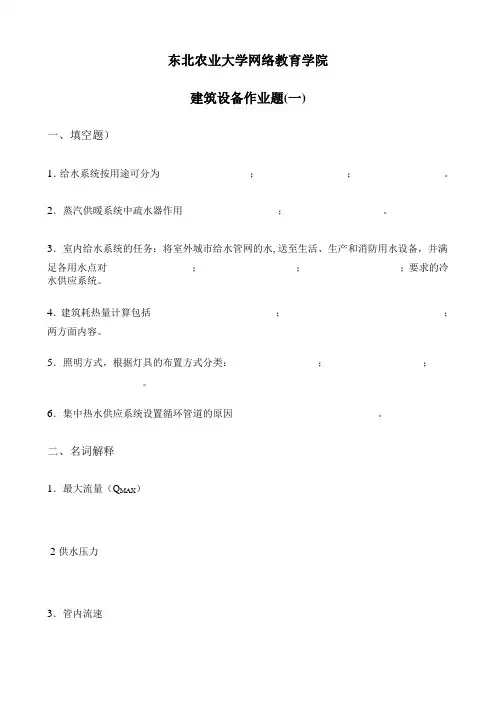

东北农业大学网络教育学院
建筑设备作业题(一)
一、填空题）
1．给水系统按用途可分为__________________；__________________；__________________。2．蒸汽供暖系统中疏水器作用___________________；___________________。
3．室内给水系统的任务：将室外城市给水管网的水, 送至生活、生产和消防用水设备，并满
足各用水点对_________________；___________________；___________________；要求的冷水供应系统。
4．建筑耗热量计算包括_________________________；________________________________；两方面内容。
5．照明方式，根据灯具的布置方式分类：_________________；___________________；
___________________。
6．集中热水供应系统设置循环管道的原因_____________________________。
二、名词解释
1．最大流量（Q MAX）
2供水压力
3．管内流速
4．冷负荷
5．组合式空气处理室
6．建筑通风的意义
7．制冷的定义
8. 膨胀型消声器
三、简答题
1．简述钢管的分类、优缺点及连接方式。2．用水定额的计算方法。
3. 热水供应系统的分类及特点。
4. 室内排水系统的分类及用途。
5. 简述供热工程的概念及组成。
6. 自然通风的概念及分类、特点。
四、计算题
某一宾馆，建筑面积为5000m2, 客房总床位数为300个，热水供应时间为24小时，用水
定额为200 L/d·床（60℃）。其它设计资料为:热媒为蒸汽(表压P=0.2Mpa)，汽化热为2167KJ/Kg，间接加热的换热器出口设计水温为70℃，冷水水温为10℃，热水时变化系数为5.61，热媒与被加热水计算温差Δtj为93℃，铜换热盘管传热系数K为3140KJ/m2·h·℃、ε=0.75。
计算：1.最大时热水用量；
2.小时耗热量；
3．蒸汽用量；
4．换热面积；
建筑设备作业题(二)
一、填空题
1．室内给水和热水供应管材最常用的
有、、。
2．室内给水系统，按其用途分为三大
类：，，。
3．热水供水系统：，，及其它附属设备组合而成。
4．高层建筑的给水系统可以分为以下几
种：，，，。5．局部通风分为和。
二、名词解释
1．旋塞阀
2．引入管
3．自净流速
4．消火栓
5．建筑排水
6．散热器
7．空气调节
8. 空调系统
三、简答题
㈠铸铁管的分类、特点及连接方式。㈡.干管的布置原则：
㈢．消防水源包括哪些
㈣. 高层建筑的给水方式
㈤．常用散热器的类型及特点
㈥．空调系统按形式的分类
四、计算题
已知某城市最高日用水量标准为230 升/人·日的住宅楼一座共32户，每户按5人计, 卫
生间内设冲洗水箱坐式大便器1个、一个阀开洗脸盆、一个阀开洗涤盆，其给水当量分别为0.5、0.8、0.7，其α＝1.02、K＝0.0045,试求该住宅的最高日用水量和引入管中的秒流量。
建筑设备作业题(三)
一、填空题
1. 水表根据翼轮的不同结构，又分为和两种。
2.室内给水管道分和两类。
3.消防给水系统的分类分为：、、。
4. 热水系统的器材与设备的特
点：、、、。
5．照明方式，根据灯具的布置方式分类：_________________；___________________；
___________________。
二、名词解释
1.额定流量
2. 引入管
3. 建筑消防给水系统
4. 室内排水系统
5. 水封装置。
6. 空调系统。
7. 电加热器。
8. 除尘器。
三、简答题
1.止回阀的作用和分类
2. 干管的布置原则
3. 低层建筑消防给水系统的特点
4.室内热水的供应方式分类
5. 设置通气管的目的
6. 机械通风系统的形式、功能、组成
四、计算题
某集体宿舍的厕所间及盥洗间共设高位水箱大便器8个，小便器3个，洗脸盆12个，污水盆2个，试确定排出管中的合流污水设计流量，已知数据如下：
东北农业大学网络教育学院
建筑设备作业题参考答案
作业题一参考答案：
一、填空题
1生活给水系统；生产给水系统；消防给水系统
2阻止蒸汽通过，排走凝水
3水量、水压和水质
4通过围护结构的耗热量；渗透空气带入室内的耗热量
5一般照明；局部照明；混合照明
6循环管道作用：保持配水龙头的水温
二、名词解释
1. 最大流量（Q MAX）:指允许水表在短时间内（每昼夜不超过1h）超负荷运转的流量上限值。
2. 供水压力：室内给水管网应具有一定的压力，以确保最不利配水点（通常是距引入管起点最远和最高点）的配水龙头和用水设备所需的流量和流出水头。
3．管内流速：为使污（废）水中的杂质不致沉淀在管底，并使水流有冲刷管壁污物的能力，管中的流速不得小于表3-12中的最小流速，也称为自净流速。
4．冷负荷：需用供冷来消除的室内负荷称为冷负荷。
5．组合式空气处理室：也称为组合式空调器或空调箱，是集中设置各种空气处理设备的专用小室或箱体。6．建筑通风：通风将被污染的空气直接或经净化后排出室外，把新鲜空气补充进来，使室内达到符合卫生标准及满足生产工艺的要求。
7．制冷的定义：将热量从某物体中取出来，使物体的温度低于环境温度，达到“冷”的目的。制冷消耗一定的其它能量。
8. 膨胀型消声器：也称抗性消声器，利用管内截面的突变，使沿管道传播的声波向声源方向反射回去而起到消声作用。
三、简答题
㈠简述钢管的分类、优缺点及连接方式
钢管有焊接钢管和无缝钢管两种。
优点：强度高，耐振动，壁薄质轻，
缺点：耐腐蚀性差，易生锈，常需采取防腐措施。质脆，不和冲击，重量大
连接方式：镀锌钢管必须螺纹连接，其它钢管可用螺纹连接、焊接和法兰连接。法兰连接一般用于管径大于50mm，连接闸门、止回阀、水泵、水表等处，以及需要经常折卸、检修的管段上。
㈡用水定额的计算方法
建筑物内生产用水量根据工艺过程、设备情况、产品性质、地区条件等确定。计算方法有两种：
（1）按消耗在单位产品上的水量计算；
（2）按单位时间消耗在某种生产设备上的用水量计算。
㈢.热水供应系统的分类及特点
局部热水供水系统：用于供水点很少的情况，如家庭，食堂等建筑．
特点：设备简单，使用方便，造价低．
集中热水供水系统：设于热水供应范围较大，用水量多的建筑物，
特点：集中管理，节省建筑面积，热效率高．投资大．大型公用设施．
区域热水供水系统：建设小区锅炉房或利用城市热水管网集中供应热水．
特点：供水规模大，设备集中，热效率高，使用方便，排污量小．设备复杂，管理要求高．投资很大．㈣.室内排水系统的分类及用途
1.生活排水系统
生活排水系统用于排除住宅、公共建筑及工厂生活间内冲洗便器、盥洗、洗涤等的污、废水。
2.工业废水排水系统
工业废水排水系统用于排除生产过程中产生的工业废水。
3.雨水排水系统
雨水排水系统用于收集和排除建筑物屋面上的雨水和融化的雪水。
㈤简述供热工程的概念及组成
利用热媒（水，汽或其它介质），将热源输送到各热用户的工程技术——供热工程。
供暖的组成：
1．热源：热电厂，区域锅炉房，将水加热到高温热水或汽。
2．热网：区域供热热水管网或蒸汽管网组成的输配系统。
3．热用户：生产，生活用热系统与设备组成的热用户。
㈥自然通风的概念及分类、特点
自然通风：借助于自然压力——“风压”，“热压”促使空气流动。
自然通风方式：
有组织的通风：通过计算，确定门、窗大小，方位或通过管道有组织，有计划的获得自然通风。（如地洞，坑道的排气孔。）
渗透：风压，热压，通过门窗，渗漏出去。 特点：不需动力。效果较差。 四、计算题 解：
1．最大时热水用量： Qr ＝24
r
h q m K ?＝5.61×300×200／24＝14025（ L ／h ）（60℃热水） Kr ＝
10
7010
60--＝0.8333333 14025×0.833＝11687.5（L ／h ）（70℃热水）
2. 小时耗热量：Q ＝CB （tr －tL ）Qr ＝4.19×（70－10）×11687.5＝2938237.5 （kJ ／h ） 或：Q ＝CB （tr －tL ）Qr ＝4.19×（60－10）×14025＝2938237.5（kg ／h ）
3．蒸汽用量：Gm ＝（1.1－1.2）Q ／γh ＝1.2×2938237.5／2167＝1627.08 （kg ／h ） 4．换热面积：F ＝tj k Q ?εα＝93
31400.75
2938237.52.1???＝16.1（m 2）
作业题二参考答案：
一、填空题
1. 钢管、铸铁管、塑料管
2. 生活给水系统，生产给水系统，消防给水系统
3. 热水加热器，热水管网
4. 生活给水系统，中水系统，生产给水系统，消防给水
5. 局部送风和局部排风 二、名词解释
1．旋塞阀：又称“转心门”，装在需要迅速开启或关闭的地方，为了防止因迅速关断水流而引起水击，适用于压力较低和管径较小的管道。
2．引入管：建筑物的总进水管，它是城市给水管网（配水管网）与建筑给水系统的连接管道。
3．自净流速：为使污水个的杂质不致沉淀管底，并使水流有冲刷管壁污物的能力的最小流速；设计流速应大于自净流速。
4．消火栓：用于向消防车输送水、或向消防水龙带输送水的设备。
5．建筑排水: 指建筑物内污水与废水的收集，输送，排出，及局部的水处理。
6．散热器：是将流经它的热媒所带的热量从其表面以对流和辐射方式不断地传给室内空气和物体，补充房间的热损失，使供暖房间维持需要的温度，从而达到供暖的目的。
7．空气调节：采用技术手段，把其个特定空间内的空气环境控制在一定状态下，使其满足产品的生产工艺要求、或人们舒适要求。
8. 空调系统：是指需要采用空调技术来实现的具有一定温、湿度等参数要求的室内空间及所使用的各种设备的总称。
三、简答题
㈠铸铁管的分类、特点及连接方式
1．铸铁管：(分低压(小于4atm)，普压（小于7atm），高压(小于9atm)三种)
优点：耐腐蚀性好，价格低，寿命长，用于给水管道
缺点：质脆，不耐振动和冲击，重量大(壁厚）
连接方式：承插，法兰，异口橡胶圈接口(如图2-1)
㈡.干管的布置原则：
①．应尽量靠近立管，供水要求严格的系统，布置成环形供水。
②．置于管沟，地下室，形成下行上给式供水系统。
③．建筑顶层，形成上行下给式供水系统。
㈢．消防水源包括哪些
1．城市管网，是最常用的消防用水水源。大多城市的给水管网是生活，消防，生产给水的合用系统。2．天然水体，河流，湖泊
３．人工水体，消防水池，人工喷泉等等。
㈣. 高层建筑的给水方式
1．重力供水：在最高处设高位水箱，底层设置贮水池和水泵，水再靠重力流向给水管网。
①．串联式给水方式，每区设水箱，水泵
②．并联式给水方式：泵集中设于地下室，各区放水箱
2．压力供水
①．气压给水：用气压罐代替高位水箱，且置于底层（减振，减负重）
②．水泵直接给水方式，（变频调速泵）
㈤．常用散热器的类型及特点
按材质分：铸铁散热器、钢制散热器
铸铁散热器结构简单，成本低；防腐蚀，使用寿命长；热稳定性好。但金属耗量大；生产过程污染环境；劳动强度大。
钢制散热器金属耗量小；耐压强度高；外形美观整洁。但结构较复杂，成本高；易腐蚀，使用寿命短；热稳定性差。
㈥．空调系统按形式的分类
1．集中式:所有设备设置在空调机房，（全风）
2．半集中式：空调机房处理风（空气），然后送到各房间，由分散在各房间的二次设备（如风机盘管）再进行二次处理
3．分散式（局部式），柜机，分体机均为此类。
四、计算题
解：①最高日用水量：230×32×5＝36800 L／d
②引入管中的秒流量：
N＋kNg
q g＝0.2α
g
卫生器具给水当量总数：32×0.5＋32×0.8＋32×0.7＝64；α＝1.02；k＝0.0045
q g＝0.2×1.0264＋0.0045×64＝1.92 （L／s）
作业题三参考答案
一、填空题
1螺翼式、旋翼式
2.明装、暗装
3.低压制给水系统、高压制给水系统、临时高压制给水系统。
4.防腐蚀、热胀冷缩、保温、防结垢。
5一般照明；局部照明；混合照明
二、名词解释
1. 额定流量：是指水表长期正常运转的工作流量。
2. 引入管：建筑物的总进水管，它是城市给水管网（配水管网）与建筑给水系统的连接管道。
3. 建筑消防给水系统：设置在建筑物内，用于扑灭建筑物内的火灾，和防止火灾蔓延的给水系统。
4. 室内排水系统：是接纳、汇集建筑物内各种卫生器具和用水设备排放的污（废）水，以及屋面的雨、雪水，并在满足排放要求的条件下，排入室外排水管网的系统。
5. 水封装置：排水管道上的一段存水设备，用来阻挡排水管道中产生的臭气，使其不致溢到房间里，以便保持室内空气清洁。
6. 空调系统：是指需要采用空调技术来实现的具有一定温、湿度等参数要求的室内空间及所使用的各种设备的总称。
7. 电加热器：通过电阻丝发热来加热空气的设备。
8. 除尘器：用于分离机械排风系统所排出空气中的粉尘，以防止大气污染并回收空气中的有用物质。
三、简答题
1.止回阀的作用和分类
止回阀是用来阻止水流有反向流动
分类：
a.升降式止回阀：装于水平管上，水头阻力损失大，适于小管径
b.旋启式止回阀：直径较大，水平，垂直管道上均可装置。
2. 干管的布置原则
干管：是水平管道，连接引入管和各个立管
①应尽量靠近立管，供水要求严格的系统，布置成环形供水。
②置于管沟，地下室，形成下行上给式供水系统。
③建筑顶层，形成上行下给式供水系统。
3. 低层建筑消防给水系统的特点
①．用于向九层及以下的住宅建筑，及高度在24m以下的其它建筑。提供消防用水。
②．发生火灾时，首先报警，同时启动消防给水系统灭火。
③．只能起到防止火灾扩大和蔓延，不具备完全灭火的能力。
④．对较大火灾，须由消防车担当主要灭火任务
4.室内热水的供应方式分类
（1）按照冷水加热方式不同，分为直接加热和间接加热方式；
（2）按照管网有无循环管道，分为全循环、半循环和不循环方式；
（3）按照循环动力不同，分为设循环水泵的机械循环和不设循环水泵的自然循环方式；
（4）按照配水干管在建筑物内布置位置不同，分为下行上给和上行下给方式。
5. 设置通气管的目的
设置通气管的目的是使室内排水管系统与大气相通，尽可能使管内压力接近大气压力，以保护水封不致因压力波动而受破坏；同时排放排水管道中的臭气及有害气体。
6. 机械通风系统的形式、功能、组成
形式：局部通风和全面通风
功能：①消除室内产生的余湿，余热和有害物
②可能需要在发生故障时，作事故通风用。
组成：室内通风和排风口，风道风机
四、计算题
N＋q max
解：q u＝0.12α
p
卫生器具排水当量总数：N p＝45×8＋0.5×3＋0.75×12＋1.0×2＝48.5；q max＝1.5 48＋1.5＝2.75 （L／s）
q u＝0.12×1.55.
第一次作业 单选题。（共20道试题，每题4 1、太阳能热水器是一种把太阳光的辐射能转为来加热冷水的装置。 A.动能 B.辐射能 C.光能 D.热能 单选题。（共20道试题，每题4 2、在排水立管上每层设一个检查口，且间距不宜大于l0m，但在最底层和有卫生设备的最高层必须设置。 A.1 B.2 C.3 D.4 单选题。（共20道试题，每题4分）0 3、普通焊接钢管出厂试验水压力为，用于工作压力的管道系统。 A. B.
C. D. 单选题。（共20道试题，每题4分）0 4、沟槽式管接头的凸缘与管端沟槽全圆周啮合,使用二只高强度螺栓紧紧锁定接头,一般可以保证管路工作压力达。 A.2.5 B.3.0 C.3.5 D.4.0 单选题。（共20道试题，每题4分）0 5、塑料管道在使用中应注意冷水管道应采用公称压力不低于等级的管材和管件；热水管道应采用公称压力不低于等级的管材和管件。 A.0.5 B.1.0 C.1.5 D.2.0 单选题。（共20道试题，每题4
6、是为保证电力系统和设备达到正常工作要求而进行的一种接地 A.工作接地 B.保护接地 C. 重复接地 D.接零 单选题。（共20道试题，每题4 7、对室外管网水压经常不足，不宜设置高位水箱或设置高位水箱确有困难的建筑可采用的给水方式。 A.设水泵、水箱 B.直接给水 C.单设水箱 D.设气压给水设备 单选题。（共20道试题，每题4 8、伸顶通气管应高出屋面以上，且应大于最大积雪厚度，以防止积雪盖住通气口。 A. 0.3 m B.0.6m C.0.7m D.2m
单选题。（共20道试题，每题4 9、人眼对不同波长的可见光具有不同的敏感程度。测量表明，正常人眼对波长为555nm的最为敏感。 A.白光 B.蓝紫光 C.红光 D.黄绿光 单选题。（共20道试题，每题4 10、由一般照明和局部照明组成的照明方式，称为。 项 A.混合照明 B.事故照明 C.正常照明 D.区域照明 单选题。（共20道试题，每题4 11、是带电云层和雷电流对其附近的建筑物产生的电磁感应作用所导致的高压放电过程。 A.直击雷 B.感应雷
建筑测量作业答案 Prepared on 22 November 2020
建筑测量作业 1 一、填空题 1、测量工作的基本原则是由整体到局部先控制后碎部由高级到低级。 2、方位角是自某标准方向起始，顺时针至一条直线的水平角，方位角为坐标方位角。坐标方位角的范围取值范围为00~3600，而象限角的范围是00~900，为了说明象限角所在的象限，其角值前应加直线所在象限的名称 3、以大地水准面作基准面的高程为绝对高程，以其他任意水准面作基准面的高程为相对高程。两个地面点之间的高程之差称为高差。无论采用绝对高程还是相对高程，两点之间的高差总是不变。如果h ab＜0，说明A点高于B点。 4、水准测量的基本原理是利用水准仪提供水平视线，测定地面两点之间的高差。推算未知点高程。 5、水准仪的粗略整平是指转动脚螺旋使圆水准器气泡居中；水准仪的精确整平是指转动微倾使水准管气泡居中。 6、水准测量的水准路线分为附合水准路线、闭合水准路线支水准路线。 7、使用微倾式水准仪的操作步骤是粗略整平、瞄准标尺、精确整平、标尺读数 二、名词解释 1地面点的平面位置如何确定测量上的直角坐标系有哪些它们式如何定义的呢 地面点在大地水准面上的投影位置，用地理坐标：天文经度合纬度表示确定。 直角坐标系有：大地坐标系统、高斯平面直角坐标系、独立平面直角坐标系。 大地坐标系：以参考椭球面及其法线为依据建立的坐标系，地面点在椭球面上的坐标用大地经度合大地纬度表示。高斯平面直角坐标系：设想用以个椭圆柱套住地球椭球体，使椭圆柱的中轴横向通过椭球体的中心，将椭球面上的点位和图形投影到椭圆柱的面
上，然后将椭圆柱沿通过南、北极的母线展开成平面，就是高斯平面直角坐标系。独立平面直角坐标：当地形图测绘或施工测量的面积较小时，可将测取范围内的椭球面或水准面用水平面来代替，在此水平面上设一坐标原点，以过原点的南北方向为纵轴，东西方向为横轴，建立平面直角坐标系，测区内所有点均沿铅捶线投影到这一水平面上，任一点的平面位置即可以其坐标表示。 2何谓水准面何谓大地水准面地面点的第三维坐标是什么 水准面，是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。所谓大地水准面是通过平均海水面的水准面，因而大地水准面具有唯一性。地面点空间位置的第三维坐标是高程。 3在距离测量及高程测量中，用水平面代替水准面的限度分别是什么 距离测量时用水平面代替水准面的限度：△d=t-d=Ttana-Ra，距离为10km时，产生的相对误差约为1/1200000，小于目前最精密距离测量的容许误差1/1000000，因此可以认为，在半径为10km的区域，地球曲率对水平距离的影响可以忽略不计，因而可将10km 长的区域作为距离测量时用水平面代替水准面的限度。 高程测量时用水平面代替水准面的限度：在一般的高程测量中，也只能以距离100m为用水平面代替水准面的限度。 4何谓水准点，何谓转点尺垫起何作用，什么点上才用尺垫水准点上要用尺垫吗 用水准测量方法测定的高程控制点称为水准点，常以BM表示。转点是临时设置，用于传递高程的点，其上应放置尺垫。尺垫一般由铸铁制成，呈三角型，其中央有一突出圆顶，测量时用于支承标尺。水准点上不放尺垫。 5水准仪主要由哪几部分组成各有何作用何为望远镜的放大倍率何为水准管分划值
东北农业大学网络教育学院 建筑设备作业题(一) 一、填空题） 1．给水系统按用途可分为__________________；__________________；__________________。2．蒸汽供暖系统中疏水器作用___________________；___________________。 3．室内给水系统的任务：将室外城市给水管网的水, 送至生活、生产和消防用水设备，并满 足各用水点对_________________；___________________；___________________；要求的冷水供应系统。 4．建筑耗热量计算包括_________________________；________________________________；两方面内容。 5．照明方式，根据灯具的布置方式分类：_________________；___________________； ___________________。 6．集中热水供应系统设置循环管道的原因_____________________________。 二、名词解释 1．最大流量（Q MAX） 2供水压力 3．管内流速
4．冷负荷 5．组合式空气处理室 6．建筑通风的意义 7．制冷的定义 8. 膨胀型消声器 三、简答题 1．简述钢管的分类、优缺点及连接方式。2．用水定额的计算方法。
3. 热水供应系统的分类及特点。 4. 室内排水系统的分类及用途。 5. 简述供热工程的概念及组成。 6. 自然通风的概念及分类、特点。
四、计算题 某一宾馆，建筑面积为5000m2, 客房总床位数为300个，热水供应时间为24小时，用水 定额为200 L/d·床（60℃）。其它设计资料为:热媒为蒸汽(表压P=0.2Mpa)，汽化热为2167KJ/Kg，间接加热的换热器出口设计水温为70℃，冷水水温为10℃，热水时变化系数为5.61，热媒与被加热水计算温差Δtj为93℃，铜换热盘管传热系数K为3140KJ/m2·h·℃、ε=0.75。 计算：1.最大时热水用量； 2.小时耗热量； 3．蒸汽用量； 4．换热面积； 建筑设备作业题(二)
网上测量作业四 单选题。（共4道试题，每题4分） 1、在地形图上有高程分别为26m、27m、28m、29m、30m、31m、32m等高线，则需加粗的等高线为( )m。 D． 30 2、欲选择一条纵向坡度不超过2%的路线, 设图上等高距为2m，地形图的比例尺为1∶1000，则路线通过相邻两条等高线的最短距离为（）。 B． 100m 3、在地形图上有高程分别为26m、27m、28m、29m、30m、31m、32m等高线，则需加粗的等高线为( )m。 C．计曲线 4、将经纬仪安置于A点且瞄准B点时，水平度盘读数为30°，欲测设45°的水平角值于AB直线的左侧，则水平度盘的读数应为( ) 。 A． 345° 5、在一地面平坦，无经纬仪的建筑场地，放样点位应选用（）方法。 D．距离交会 6、在地形图上，量得A、B两点的坐标为：xA=100.01m, yA=200.04m;xB =150.01m,yB=150.04m，则AB 距离为（）。 B． 70.71 7、用角度交会法测设点的平面位置所需的数据是 ( ) 。 A．一个角度, 一段距离
判断题。（共6道试题，每题2分） 1、示坡线是垂直于等高线的短线，用以指示坡度下降方向。正确 2、导线内业计算的目的是确定导线点的高程值。（）错误 3、同一等高线上的点高差相等。（）错误 4、地形图上等高线密集处表示地形坡度小，等高线稀疏处表示地形坡度大。（）正确 5、坐标增量闭合差的分配原则为与距离或测站数成反比例进行分配。（）错误 6、示坡线是垂直于等高线的短线，用以指示坡度上升方向。错误 简答题。（共7道试题，每题6分） 1、等高线分哪些类型？ 答：等高线分：首曲线、计曲线、间曲线三种类型。 2、施工测量与地形测量的异同？ 答：施工测量和地形测量一样，也应遵循程序上“由整体到局部”，步骤上“先控制后碎部”，精度上“由高级至低级”的基本原则，即必须先进行总体的施工控制测量，再以此为依据进行建筑物主轴线和细部的施工放样；二者的主要区别在于地形测量是将地面上地物和地貌的空间位置和几何形状测绘到图纸上，而施工测量则相反，是将图纸上设计建筑物的空间位置和几何形状测设到地面上。 3、什么是地形图？ 答：地形图就是将一定范围内的地物、地貌沿铅垂线投影到水平面上，再按规定的符号和比例尺，经综合取舍，缩绘成的图纸。 4、地物符号有几种 答：地物符号有比例符号、半比例符号(线形符号)、非比例符号、注记符号。 5、什么是等高线？地形图上的地貌是用什么来表示的？什么是等高距、等高线平距？ 答：等高线是由地面上高程相等的相邻点连接而成的闭合曲线。地形图上的地貌是用等高线来表示的。相邻等高线之间的高差称为等高距，用表示。相邻等高线之间的水平距离称为等高线平距，用表示。6、施工测量的基本测设有哪几项？ 答：水平角测设、距离测设和高程的测设为施工测量中的基本测设。 7、什么是示坡线？如何指示下坡方向？
2014学年建筑设备工程期末试卷 专业（班级） 姓名 注意：请将考试题的答案一律写在卷子上。 一、单项选择题（本大题共10小题，每小题2分，共20分） 1、排入市政排水管网的污水一般要求温度低于（ C ）℃。 A. 60 B. 50 C. 40 D. 30 2、高压蒸汽采暖系统的蒸汽压力大于（ C ）kPa 。 A. 90 B. 80 C. 70 D. 60 3、水箱上哪种管不得装阀门？（ C ） A. 进水管 B.出水管 C.溢水管 D.泄水管 4、不能使用焊接的管材是（ D ）。 A. 塑料管 B.无缝钢管 C.铜管 D.镀锌钢管 5、高层建筑物指10层及10层以上的住宅和建筑物高度超过（ B ）m 的其他民用建筑物。 A. 20 B. 24 C. 28 D. 22 6、消防管道不能采用的管材是（ C ）。 A. 铜管 B. 无缝钢管 C. 塑料管 D. 镀锌钢管 7、一般管径DN 大于（ B ）mm 时，应采用螺翼式水表。 A. 40 B. 50 C. 60 D. 70 8、（ A ）是靠启闭阀孔对蒸汽进行节流达到减压的目的。 A. 减压阀 B.疏水阀 C.球阀 D.蝴蝶阀 9、沼气是各种有机物质在隔绝空气作用下产生的可燃气体，其组分主要为（ D ） A. 氮气 B.二氧化碳 C.一氧化碳 D.甲烷 10、自动喷水灭火系统按使用喷头形式的不同可以分为闭式自动喷水灭火系统和（ C ）喷水灭火系统。 A. 干式自动 B.湿式自动 C.开式自动 D.重复启动自动 ---------------------------------------------------装 ---------------------------------订-----------------------------线----------------------------------------------

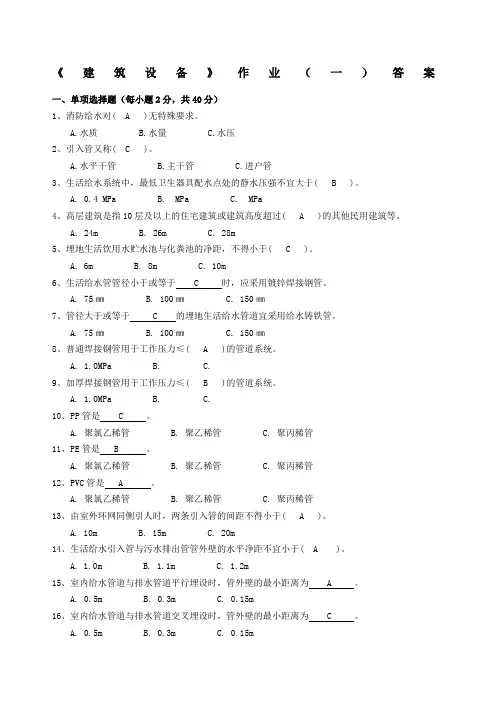

《建筑设备》作业（一）答 案 A. 10m B. 15m C. 20m 14、生活給水引入管与污水排出管管外壁的水平净距不宜小于 A. 1.0m B. 1.1m C. 1.2m 15、 室内给水管道与排水管道平行埋设时，管外壁的最小距离为 A. 0.5m B. 0.3m C. 0.15m 16、 室内给水管道与排水管道交叉埋设时，管外壁的最小距离为 一、单项选择题（每小题2分，共40分） 1、 消防给水对（ A.水质 2、 引入管又称（ A.水平干管 3、 生活给水系统中， A. 0.4 MPa ）无特殊要求。 B.水量 C.水压 B.主干管 C.进户管 最低卫生器具配水点处的静水压强不宜大于 B. 0.45 MPa C. 0.5 MPa (B ) 。 4、高层建筑是指 建筑等。 10层及以上的住宅建筑或建筑高度超过（ A ）的其他民 用 5、 6、 7、 A. 24m 埋地生活饮用水贮水池与化粪池的净距，不得小于 （C A. 6m B. 8m C. 10m 生活给水管管径小于或等于 _____ C ____ 时，应采用镀锌焊接钢管。 A. 75 m B. 100 m C. 150 m 管径大于或等于 C 的埋地生活给水管道宜采用给水铸铁管。 B. 26m C. 28m A. 1.0 MPa B. 1.6 MPa C. 2.0 MPa 9、加厚焊接钢管用于工作压力w （ B ） 的管道系统' A. 1.0 MPa B. 1.6 MPa C. 2.0 MPa 10、PP 管是 C 。 A.聚氯乙稀管 B.聚乙稀管 C. 11、PE 管是 B 。 A.聚氯乙稀管 B.聚乙稀管 C. 12、PVC 管是 A 。 A.聚氯乙稀管 B.聚乙稀管 C. 8、 A ) 聚丙稀管 聚丙稀管 聚丙稀管 13、由室外环网同侧引人时, 两条引入管的间距不得小于 o A. 75 m B. 100 m 普通焊接钢管用于工作压力w （ C. 150 mm 的管道系
