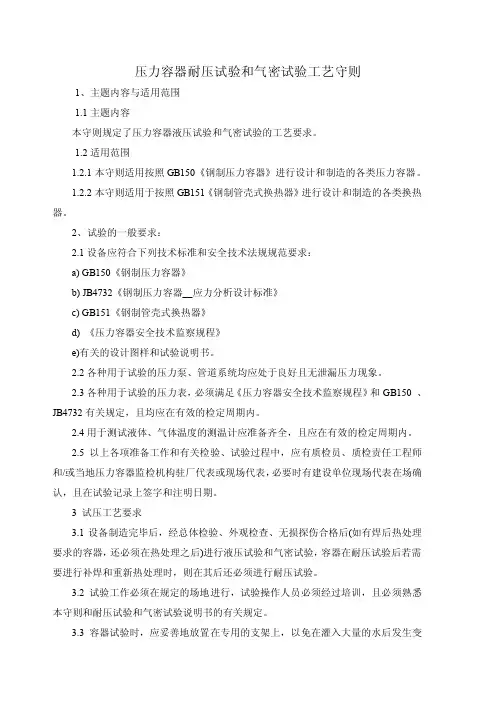

压力试验和气密性试验
工艺
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
1 范围
本规程适用于压力容器的压力试验和气密性试验。
2 引用标准
GB/50-98《钢制压力容器》、《压力容器安全技术监察规程》
3 内容

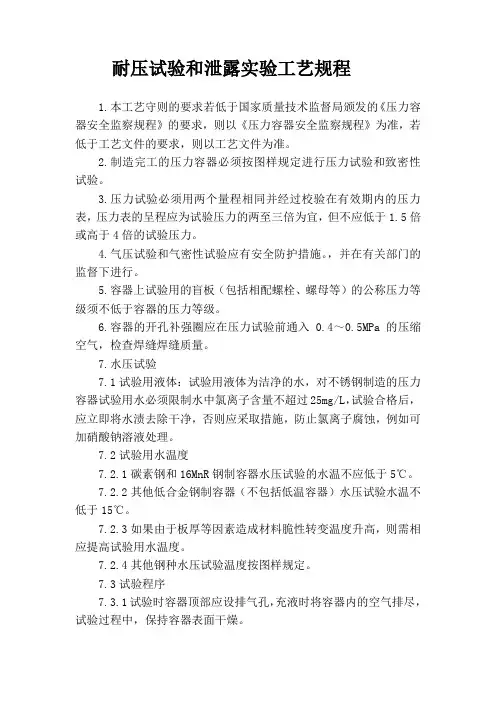

压力试验
容器的压力试验包括液压试验和气压试验。容器制造完毕后，经外观检查，无损检测后进行压力试验。
气密性试验
经液压试验合格后方可进行气密性试验。
压力试验若不合格，经修补后应重新进行压力试验、热处理的容器须经局部热处理，重新进行压力试验。
压力试验前，压力容器各连接部位的紧固螺栓，必须装配齐全，容器上所有的接管法兰和管箍，只能用大于或等于试验压力的盲板和管塞封闭。必须用两个量程相同并经校正的压力表，压力表的量程为试验压力的2倍为宜，但不应低于倍和高于4倍的试验压力。容器和泵上的压力表，应安装在便于观察的位置上。
压力试验的场地应有可靠的安全防护设施，并须经主任工程师和安全办检查认可。压力试验过程中，不得进行与试验无关的工作，无关人员不得在试验现场停留。
试验用的液体没有特殊规定时，一律采用洁净的清水。水的温度对于碳素钢、16mnR和正火15MnvR制压力容器不得低于15℃，如果由于板厚等因素造成材料无延性转变温度升高则需相应提高液体温度，铁素体钢制低温压力容器，液压试验时，液体温度不得低于受压元件及焊接接头进行夏比冲试验的温度加20℃。
气压试验所用气体为干燥、洁净的空气、氮气或其它惰性气体，碳素钢和低合金钢制压力容器的试验用气体温度不低于15℃，气密性试验用气体温度不低于15℃，其它材料制压力容器，其试验用气体温度应符合设计图样规定。
压力实验的压力应符合设计图样的规定。
试压工艺
液压实验
（1）将容器内充满液体，滞留在容器内的气体必须排净，容器外表面保持干净。实验时压力应缓慢上升，达到规定实验压力后保压，保压时间一般不少于30分钟。然后降至规定实验压力的80%并保持足够长的时间，并对所有焊缝和连接部位进行检查。检查期间压力保持不变，不得采用连续加压以维持实验压力不变的做法，不得带压坚固螺栓，如有渗漏，补焊后重新试压。液压试验完毕后，应将液体排尽并用压缩空气将内吹干。
（2）液压试验符合下列情况为合格
a 无渗漏
b 无可见的异常变形
c 实验过程中无异常响声
气压试验
（1）气压试验时，必须有经主任工程师批准的安全措施，且必须有厂安全办进行现场监督。
（2）应先缓慢升压至规定试验压力的10%且不大于保压5-10 min，并对所有焊缝和连接部位进行初次检查，如无泄漏可继续升压到规定的50%，如无异常现象，其后按每级为规定试验压力的10%，逐级升压到试验压力，根据容积大小保压10-30min；然后降至试验压力的87%，保压进行检
查，其保压时间不少于30min，检查期间压力应保持不变，不得采用连续加压以维持试验压力不变的做法，不得在压力下紧固螺栓。
（3）合格标准
a)经肥皂液或其它检漏液检查无漏气。
b)无可见的异常变形。
压力容器的气密性试验
容器需经液压试验合格后方可进行气密性试验。试验压力为设计压力的%倍。压力应慢上升，达到规定试验压力保压10min，然后降至设计压力，对所有焊缝和连接部位进行泄漏检查，小型容器亦可浸入水中检查，如有泄漏，修补后重新进行液压试验和气密性试验。
容器的开孔补强圈应在压力试验前通入压缩空气，检查焊缝质量。
对压力试验结果应做出详细有记录，并且质检员和试验工人要在记录上签字或盖章，并做出准确的压力试验报告。
管道气密性实验作业指导书 第一条使用范围及引用标准 1、本规程使用于按《压力管道安全管理与监察规定》所指的工业管道工程系统严密 性试验（简称气密试验）； 2、GB50235—97《工业金属管道工程施工及验收规范》； 3、SH3501—1997《石油化工剧毒、可燃介质管道工程施工及验收规范》， 第二条施工准备 1、材料要求 I、系统气密使用的材料，必须具有制造厂质量证明书，其质量不得低于国家现行 标准的规定，并按标准进行外观检验合格； II、系统气密使用的各种规格压力表，其精度等级不低于1.5级，表的刻度值应为气密试验压力的1.5—2倍，并校验合格； III、系统气密实验使用的其他材料应具有制造厂合格证，外观检验合格。 2、主要设备机具 I、设备：空气压缩机、直流电焊机； II、工机具：无齿锯、氧乙炔气割具与焊具、手提电钻、台式摇臂钻、钢板尺、卷尺、盘尺、划规、角向磨光机、钢板平台、样冲、钳子、扳手、冲击钻工具带、 板锉与原挫等。 3、作业条件 I、系统气密试验前管道系统已经压力试验及吹扫合格，系统封闭完成，各种施工 记录齐全，并按设计要求对管道系统检查确认完成； II、公司主管部门会同建设单位的操作部门编制完成生产工艺流程，并结合投料试车程序和系统中压力等级的系统气密方案，并审核批准； III、公司主管部门会同建设单位，对参与系统气密施工的有关责任人员按方案要求进行一次技术交底；施工单位有关责任人员对参与施工的作业人员进行二次技 术交底。一次技术交底由建设单位施工管理部门组织，二次技术交底由施工单 位施工管理部门组织。 IV、所有参与管道系统气密的机器单机试运完，设备清理封闭完，上道工序检查确
目录 一、工程简介 二、编制说明 三、编制依据及执行标准 四、试压流程 五、试压前准备条件 六、施工机具 七、气压试验 八、安全要求
一、工程简介 本工程为北方联合电力呼和浩特热电厂2*350MW烟气脱销工程，由中国航天空气动力研究所总承包，北京峰业电力环保工程有限公司施工。 二、编制说明 2.1氨气管道气密性试验的目的，是检查已安装好的管道系统的强度和严密性是否能达到设计要求，也对承载管架及基础进行考验，以保证正常运行使用，他是检察管道质量的的一项重要措施。在脱硝工程氨气管道安装完毕后和系统调试前对管道及其附件进行试压，检察管道的强度和严密性，为最后的设备的单机试运和系统调试创造条件。 2.2氨气管道气密性试验是为了防止采用水压试验后，管道内谁排不干净，或管道内湿度太大，导致氨溶于水后对管道由腐蚀性。下面所说管道为氨气管道 三、编制依据及执行标准 3.1脱硝管道安装图 3.2工业金属管道工程施工及验收规范---------------GB50235—97 3.3工业金属管道压力试验规范-------DD—SPC-TS-PI-0203-Rev0
四、试压流程 试压用临时材料，工用机具准备→提交试压方案并获得批准→技术交底→试压管道检查→试压安全措施检查→管道气压试验→拆除试验用的临时设施。 五、试压前准备条件 5.1试验范围内的管道安装除油漆、保温及允许预留的焊口、阀门、支架外，都已按照图纸施工全部完成，安装质量符合规范要求 5.2试验范围内的管道焊接无损检验符合标准及规范要求。 5.3焊缝及其他待检部位尚未涂刷油漆和保温。 5.4管道支吊架经检查符合设计要求，临时堵板，支吊架牢固可靠。 5.5实验用的压力表已经校验，并在有效期内，其精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5—2倍，压力表不得少于两块。 5.6符合压力试验的气体已备齐。 5.7待试管道与无关管道已用盲板，或其他措施隔离。 5.8待试管道上的安全阀、仪表元件等不参加压力试验的元件一拆除或隔离。 5.9实验方案通过批准，参加试验人员都接受了技术交底。

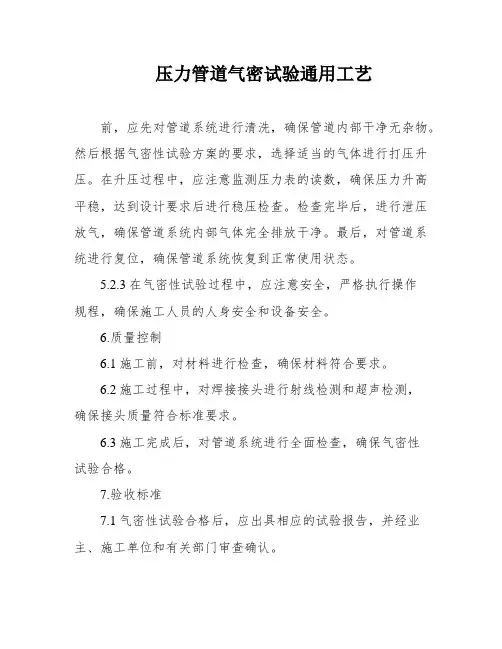

管道气密试验方案 编制： 校审： 批准：
目录 1 工程概况 (1) 1.1 工程简介 (1) 1.2 气密试验目的 (1) 2 编制依据 (1) 3 气密试验应具备的条件 (2) 4 气密试验前的准备工作 (2) 5 气密试验 (3) 5.1一般规定 (3) 5.2气密试验 (3) 5.3气密试验合格标准 (4) 6 质量保证措施 (4) 6.1管道气密小组 (4) 6.2主要质量控制措施 (5) 7安全保证措施 (5) 7.1安全目标 (5) 7.2安全保证体系 (5) 7.3主要安全控制措施 (6) 8 劳动力安排 (7) 9 施工措施用料 (7) 10 安全应急预案 (8) 10.1应急机构及职责 (8) 10.2 风险分析 (9) 10.3应急措施 (10) 11 工作危险性分析（JHA）报告 (11) 12 管道气密试验系统划分 (12) 12.1 管道气密系统划分原则 (12) 12.2 管道气密系统划分 (12)
1 工程概况 1.1工程简介 山西潞安煤基清洁能源有限责任公司油化电热一体化示范项目煤气化装置附属单元管道安装工程主要包含氮气压缩机安装工程、装置区管廊安装工程、澄清单元安装工程、酸碱站安装工程、灰库安装工程、柴油罐安装工程等单位工程。 为保证气化各装置的顺利开车投用，管道在投用前必须进行气密试验。为保证工艺系统气密试验的顺利进行，特编制此方案。 1.2 气密试验目的 1)气密泄漏试验是原始开车程序中的一项重要工作，是在装置全部安装完成以后，经 “三查四定”将所有不符合设计施工图的部位及缺陷全部处理，并经水压试验合格、空气吹扫完毕、水冲洗以后进行。 2)通过气密试验，检查设备、管道的气密性，检查连接部位是否有泄漏现象的过程， 并确定其在正常操作压力下的安全性,消除因密封性差造成泄漏而引起的停车事故的发生，确保装置投料后长周期运行。 3)由于气密试验时其它专业可能仍在施工，安全工作尤其重要。气密试验工作存在单元 与单元之间的协调和与其他单位的协作，在施工组织上要统筹兼顾，确保气密试验工作安全地顺利进行。 2 编制依据 1)惠生工程（中国）有限公司煤气化装置管道设计文件 2)本工程所采用的施工技术规范及标准。 ?GB 50235-2010 《工业金属管道工程施工规范》 ?GB 50184-2011《工业金属管道工程施工质量验收规范》 ?SH 3501-2011《石油化工有毒、可燃介质钢制管道工程施工及验收规范》 ?GB50517-2010《石油化工金属管道工程施工质量验收规范》 ?GB50484-2008《石油化工建设工程施工安全技术规范》

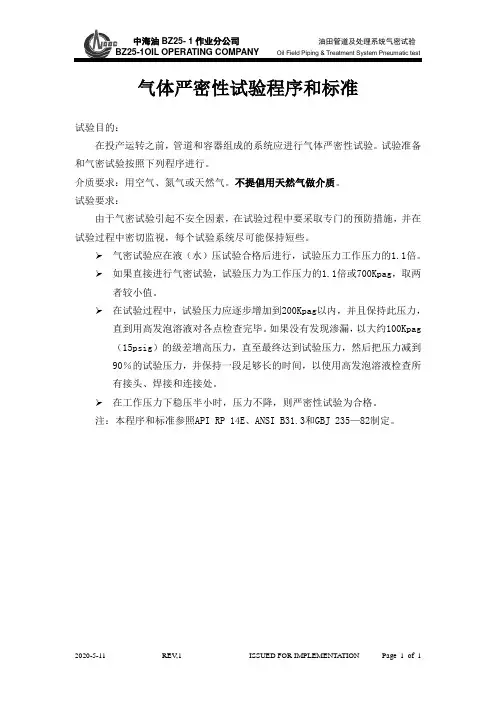

管道系统气密性试验相关国家标准与规范 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
管道系统气密性试验 请看(SH3501-2011 石油化工剧毒可燃介质管道工程施工及验收规范) GB/T 压力管道规范工业管道第5部分：检验与试验 规范太多，都有相应说明，出楼上的SH和GB20801外， 还有GB50235工业金属管道工程施工规范， GB50517石油化工金属管道工程施工质量验收规范， 看你执行哪个，差别都不大。 GB50517石油化工金属管道工程施工质量验收规范？ 规定达到试验压力后，停压10min，用涂刷中心发泡剂的方法，巡回检查所 有密封点，无泄漏为合格。 GB50235-2010。是管道安装施工规范的基础，建议你看看里面的气密部分，说的很详细，这我们这油气输送管道，当时气密了6个小时 你是问实际操作还是竣工资料的填写啊 实际操作呢就是空压机打压或者氮气打压或者水压 竣工资料呢，你要想知道详细点，就查查规范 CJJ33-2005《城镇天然气输配送管道验收规范》，下面是我粘贴的 严密性试验介质宜采用空气，试验压力应满足下列要求： 1. 设计压力小于5 kPa 时，试验压力应为 20 kPa 。 2. 设计压力大于或等于 5 kPa 时，试验压力应为设计压力的倍， 且不得小于 MPa 。 试验时的升压速度不宜过快。对设计压力大于的管道试压，压力缓慢上升至 30%和60%试验压力时，应分别停止升压，稳压30min，并检查系统有无 异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温 度、压力稳定后开始记录。
气密性检验方法总结 例：对下列装置，不添加其他仪器无法检查气密性的是（） 答案A解析B项利用液差法：夹紧弹簧夹，从长颈漏斗中向试管内加水，长颈漏斗中会形成一段液柱，停止加水后，通过液柱是否变化即可检查；C项利用加热(手捂)法：用酒精灯加热(或用手捂热)试管，通过观察烧杯中有无气泡以及导管中水柱是否变化即可检查；D 项利用抽气法：向外轻轻拉动注射器的活塞，通过观察浸没在水中的玻璃导管口是否有气泡冒出即可检查。 以下是实验室制取气体的三套常见装置： (1)装置A、B在加入反应物前，怎样检查其气密性？ (2)某同学准备用装置C制取SO2，并将制取的SO2依 次通入品红溶液、澄清石灰水、酸性KMnO4溶液的 试剂瓶，一次完成SO2的性质实验。上述装置中，在 反应前用手掌紧贴烧瓶外壁检查装置的气密性，如观 察不到明显的现象，还可以用什么简单的方法来证明该装置不漏气。 答案(1)对装置A：将导管的出口浸入水槽的水中，手握住试管，有气泡从导管口逸出，放开手后，有少量水进入导管，且水柱保持一段时间不变，说明装置不漏气；对装置B：塞紧橡胶塞，夹紧弹簧夹后，从长颈漏斗注入一定量的水，使长颈漏斗内的水面高于试管内的水面，停止加水后，长颈漏斗中与试管中液面差保持不变，说明装置不漏气。 (2)反应前点燃酒精灯，加热烧瓶一小会儿。在盛放品红溶液、澄清石灰水、酸性KMnO4溶液的试剂瓶中出现气泡，停止加热后，浸没在溶液中的导管中上升一段水柱，且水柱保持一段时间不变，证明该装置不漏气。 解析(1)对装置A，可使试管受热造成体积膨胀而观察；对装置B，一般通过在关闭弹簧夹后加液形成一段液柱进行观察确定。 (2)装置C后由于有不少连续装置，空间较大，用手掌紧贴烧瓶外壁产生的微弱热量不足以产生明显现象，此时可通过提高温度(微热)的方法检查装置气密性。 装置气密性的检验方法与答题规范 装置气密性检查必须是在放入药品之前进行。 1．气密性检查的基本思路

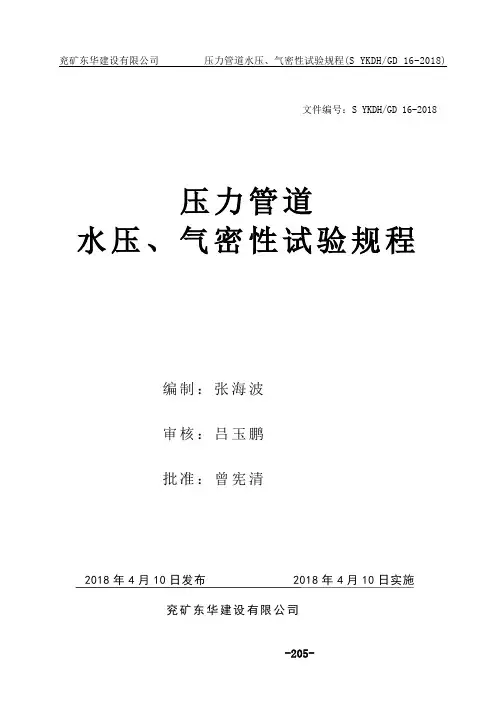

文件编号：S YKDH/GD 16-2018 压力管道 水压、气密性试验规程 编制：张海波 审核：吕玉鹏 批准：曾宪清 2018年4月10日发布 2018年4月10日实施 兖矿东华建设有限公司
