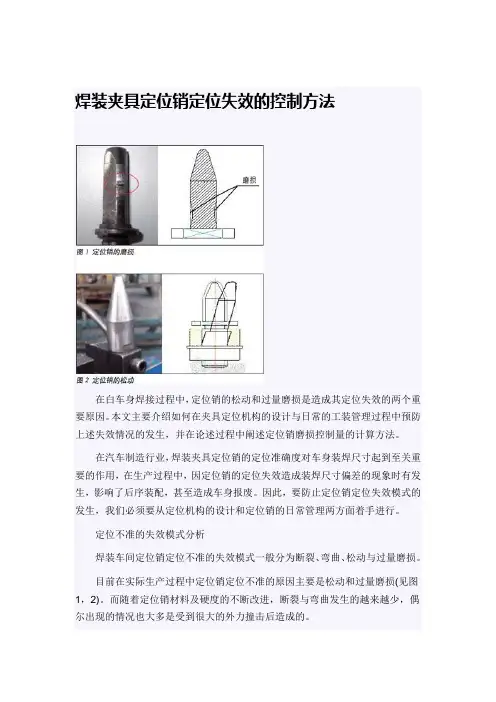

焊装夹具定位销定位失效的控制方法
在白车身焊接过程中，定位销的松动和过量磨损是造成其定位失效的两个重要原因。本文主要介绍如何在夹具定位机构的设计与日常的工装管理过程中预防上述失效情况的发生，并在论述过程中阐述定位销磨损控制量的计算方法。
在汽车制造行业，焊装夹具定位销的定位准确度对车身装焊尺寸起到至关重要的作用，在生产过程中，因定位销的定位失效造成装焊尺寸偏差的现象时有发生，影响了后序装配，甚至造成车身报废。因此，要防止定位销定位失效模式的发生，我们必须要从定位机构的设计和定位销的日常管理两方面着手进行。
定位不准的失效模式分析
焊装车间定位销定位不准的失效模式一般分为断裂、弯曲、松动与过量磨损。

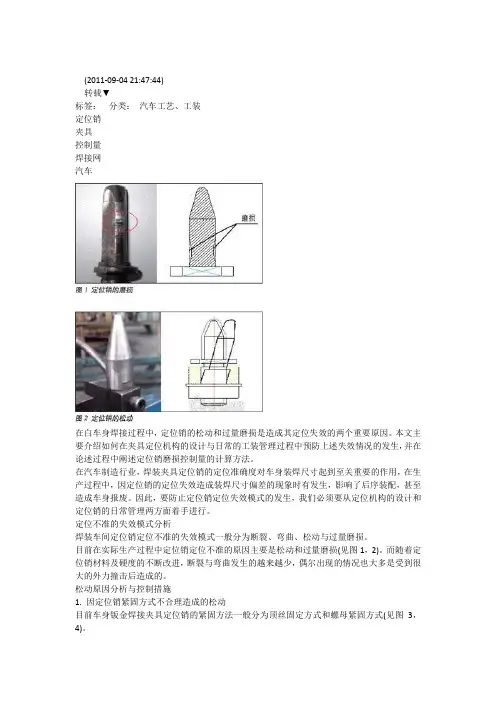

目前在实际生产过程中定位销定位不准的原因主要是松动和过量磨损(见图1，2)。而随着定位销材料及硬度的不断改进，断裂与弯曲发生的越来越少，偶尔出现的情况也大多是受到很大的外力撞击后造成的。
松动原因分析与控制措施
1. 因定位销紧固方式不合理造成的松动
目前车身钣金焊接夹具定位销的紧固方法一般分为顶丝固定方式和螺母紧固方式(见图3，4)。
(1)在生产过程中造成顶丝固定方式失效的原因主要有：经多次拆卸后顶丝内螺纹螺牙磨损，导致顶丝松动;定位销与销座的配合等级要满足H7/g6，而夹具的制造精度没有达到此要求;销安装孔孔径磨损扩大，导致定位销晃动，其中主要是工件装配时产生对定位销径向的作用力F，使定位销座与销孔之间产生摩擦，最后导致安装孔的磨损。
以上分析可看出，导致顶丝结构固定方式失效的原因较多。据统计，夹具使用3年以上，该结构发生失效的概率为30%。故在以后的夹具设计中建议淘汰此种紧固方式，现有夹具、存在此种固定方式的也应有计划地进行改造。
(2)在生产过程中造成螺母紧固方式失效的原因主要有：在定位销装配时未按技术要求使用弹簧垫圈;定位销的装配力矩没有进行标准化，当扭矩过小时会造成装配不牢，过大时又会造成螺纹的过载损坏。
通过以上分析可看出，此种紧固方式导致失效的原因简单，经现场统计，如果按照要求使用弹簧垫圈，再配以合适的扭矩进行紧固，可以避免松动现象的发生。
2. 因定位销固定支座设计不合理造成的松动
定位销固定支座结构设计一般分为2销1栓螺母紧固固定支座和2销2栓螺母紧固固定支座，(见图5，6)。
统计发现，在实际使用过程中2销1栓螺母紧固固定支座发生松动的概率是2销2栓的3倍，在以后的夹具设计中建议全部使用2销2栓螺母紧固方式以降低定位销固定支座发生松动的概率。
磨损控制量的计算与现场控制
1. 定位销磨损控制量的计算
孔位置误差公式为：
(1)孔与定位销配合公差的计算。
定位销与板件孔的配合为过渡配合，设孔理论值为φ，
孔的公差：TH = | DMAX-DMIN|= | ES-EI | ;
销的公差：TS = | dMAX-dMIN | = | es-ei | ;
销与孔的配合公差：Tf =TS+TH ;
其中，定位销尺寸及精度为：(φ-0.2)-0.05;
冲压件孔径尺寸精度为：(φ+0.2)0;
通过计算可得出，理论上定位销销与冲压件孔的配合公差为：Tf=0.5;
(2)工艺叠加误差Gprocess的计算。
工艺叠加误差，主要是由于定位基准转换引起的误差。基准转换的方向是ASSY-SUBASSY-M/BASSY，以车身定位基准为第1层，依次叠加，每转换一次，叠加一次，同时误差需要累加一次。
如第三层总成的工艺叠加误差应该是由第2层的误差和第1层的误差叠加。
第2层、第1层的误差为配合误差：Gp3=Tf1+Tf2。
按理论公差应为0.5计算：Gp3=0.5+0.5=1.0。
可看出：Gprocess=Tf(n-1)+Tf(n-2)+...+Tf(n-n+1)≈T f(n-1) 。
另，Gwear=定位销基本尺寸—定位销测量尺寸。
按经验定位销的调整精度为0.2，故Gposition=0.2mm。
(3)不同层级定位销允许磨损量的计算：
第三层的孔定位误差：
G3 = Tf3 (base)+Gwelding+ 3Gwear+ Gprocess(3-1)+ Gposition+Gother =0.5+Gwelding+3×Gwear+0.5×2+0.2。
若要求孔的公差为±1mm，则：
2≥0.5+Gwelding+3×Gwear+0.5×2+0.2。
假设Gwelding的值为零，可得出：Gwear≤0.1。
若要做到±1mm的公差需要，通过分析计算分别得出一层、两层及三层工艺定位叠加情况下定位销的允许磨损量如表所示。
通过表可看出，现场孔位80%属于三层工艺定位叠加，即若要满足±1mm
的公差要求，80%的定位销的磨损量要控制到0.1mm之内; 若定位销磨损量控
制在0.2mm内，则80%测量孔只能满足约±1.3mm的公差要求。而四层工艺定位叠加只能满足±1.8mm的公差要求。
2. 定位销磨损控制量的现场控制
通过以上分析可看出定位销的磨损程度对于车身精度的控制起到至关重要
的作用，要想稳定和提升车身尺寸必须首先要做好定位销的日常维护与更换工作，车身不同孔位其精度控制要求主要有：
(1)在工作中，我们要根据定位精度不同的要求对定位销进行分级管理控制，每个级别制定一个磨损控制量(目前一般分为3级，磨损控制量分别为0.1mm、0.2mm和0.5mm)。
(2)定位销的磨损具有机械磨损的特性(见图7)，其检测也需满足机械磨损的规律，在日常管理中应对定位销进行磨损程度的周期性检测，根据磨损控制量要求的不同及时进行更换，并做好更换记录。
结语
定位销的松动与过量磨损一直是阻碍车身装焊尺寸提升的一大障碍，在工作中我们要不断地总结经验教训，逐步淘汰一些设计不合理的紧固方式，摸索更为可靠的定位机构。同时，还要持续做好定位销的日常管理工作，通过周期性检测，做到预防在先，防止定位销过量磨损现象的频繁发生。
焊装夹具调试及验收技 术要求 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
+8AT项目焊装夹具 招标要求 项目名称：+8AT项目夹具新增/改造重庆力帆乘用车有限公司 目录
+8AT项目焊装夹具招标要求 1.简述 该项目承担重庆力帆乘用车有限公司(甲方)+8AT项目夹具新增/改造（详见附件一清单，但不限于清单内容）。乙方对以上工程负全面责任，以满足工艺、安全、可靠等方面要求。本项目为“交钥匙”工程。双方共同确认技术方案、工艺装备要求、供货范围及施工工程等，乙方须在该方案基础上进行完善并满足纲领和焊车需求；若后续发生工艺变更，双方协商解决或交付商务处理。本招标要求书主要针对该设备技术要求、功能描述、责任范围等进行明确，作为甲、乙双方履行合同的技术依据。 2.生产线设计及建设基本条件 电源：电压380V±10%、220V±10%、频率50Hz±2%； 冷却水压力： mpa；设备正常工作； 压缩空气压力：；设备正常工作； 820焊装生产线使用寿命为8年或总产量50万台。 3.生产线信息 生产节拍：288秒/台； 生产纲领：5万/年；251天。 生产班次：双班； 设备开动率：85%。 4.+8AT项目夹具新增/改造管理要求 乙方负责+8AT焊装SE分析(输出：时序图、焊接流程图，MCP/MCS，焊点分析及优化，焊接通过性分析，搭接性分析，焊接避让，干涉性审查等)、文件输出、工艺方案及布局图的详细设计，并反应出乙方的工艺规划及流程的合理性及可行性。
项目总计划时间大纲要求 该项目的管理流程中。 ⑴焊接总成的组成件； ⑵装入件名称、数量、零部件号； ⑶装件顺序； ⑷定位点、辅助定位、支撑点、压紧点的坐标位置； ⑸定位及压紧形式； ⑹操作高度700mm～800mm； ⑺焊接形式（是电阻焊还是二氧化碳焊）； ⑻所用设备的规格、型号及数量； ⑼前后工序，定位基准应统一； ⑽所装件的名称及件数； 未特殊说明部分按照行业通用规则进行提供。所有焊装夹具设计任务书的内容都必须经过甲方的认可。 5.+8AT项目焊装夹具主要技术总则 +8AT项目焊装夹具由乙方方案规划、设计、制作、改造、安装、调试、陪产等，主要包括： 820焊接生产线、吊具、输送机构、电气控制等。 焊装线/产品输送要求平稳、安全、可靠、准确。重复定位精度±。
焊接工装夹具及其在汽车上的发展 一.焊接工装夹具 1.1 夹具 夹具是加工时用来迅速紧固工件，使机床、刀具、工件保持正确相对位置的工艺装置。也就是说Workholding工装夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。 夹具又称卡具。从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。例如焊接夹具、检验夹具、装配夹具、机床夹具等。其中机床夹具最为常见，常简称为夹具；在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好（定位）、夹牢（夹紧）；应用机床夹具，有利于保证工件的加工精度、稳定产品质量；有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产；有利于扩大机床工艺范围，实现“一机多用”；夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成；夹具在电子厂商使用也是非常高的，在生产中为了提高生产效率和产品质量，在生产的中段和后段就常用工装夹具来进行功能测试或者辅助装配（能装配出固定的外形及高度等）。从菲克雄和广大电子厂商打交道的情况来看还有很多工装夹具是用在测试时的一个信号转接和电气老化工位。实际在电子生产制造厂中的用途是非常广，因为是非标定制的在，所以只有想不到而没有做不到的。 焊接工装夹具就是将焊件准确定位和可靠加紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺设备。在现代焊件生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。
摘要 焊装作为汽车生产过程的四大工艺之一，焊接质量的高低对轿车车身尺寸的影响至关重要，可以说，在车身制造过程中，焊装是关键工序，是整个车身制造的核心，白车身焊接质量的优劣决定了整车的制造质量。焊接夹具是保证车身焊接质量的最重要因素，焊接夹具的主要作用就是保证所有焊接冲压件之间的相对位置以及焊接件的尺寸精度，合理的夹具设计、焊点规划、焊钳选择，可以确保焊接质量，降低生产成本，提高生产效率。 本文首先分析了汽车车轮轮罩焊装夹具设计的必要性和可行性；然后围绕车轮轮罩焊装夹具设计这一核心，通过对汽车焊装生产线、汽车焊装夹具的结构特点进行分析，归纳了焊装夹具的设计步骤和要点；重点对汽车车轮轮罩进行焊装工艺分析，研究了汽车车轮轮罩焊装夹具正确的夹紧位置及定位设计方式；最终完成汽车车轮轮罩焊装夹具的结构设计。 关键词：汽车；轮罩；焊接；夹具；设计
ABSTRACT Welding production process as a vehicle one of the four processes, the level of welding quality on body size of car is essential, can be said that the manufacturing process in the body, welding is the key process is the core of the whole body manufacturing, white body determines the merits of quality welding vehicle manufacturing quality.Welding fixture is guarantee body welding quality most important factor, the main role of welding fixture to ensure that all welding is the relative position between the stamping and welding parts for dimensional accuracy, and reasonable fixture design, solder joint planning, welding clamp selection, to ensure weld quality, reduce production costs and increase productivity. Firstly, this paper analyzes the automobile wheel cover design of welding fixture necessity and feasibility; Then around the wheel cover on the core welding fixture design, welding production line of automobile, car welding fixture to analyze the structural characteristics, summarizes the steps and welding fixture design elements; Focus on the car hood for welding wheel analysis of the technology of automobile wheel cover clamp welding fixture correct location and orientation design approach; Finally completed the car wheel covers the structural design of welding fixture. Key words: Automobile; Wheel Casing; Welding ; Jig; Design
附件: 焊装夹具技术要求 一、焊装夹具方案规划要求: 1. 为了保证在产品加工过程中基准的统一，乙方在做夹具仕样书过程中需按照甲方 提供的RPS基准系统来确定夹具主定位基准(改造项目需延用原有基准,并保证统一)，定位孔及销的圆菱性必须与RPS一致,定位面可在RPS同一基准面上进行适当调整(50mm以内),且必须保证前后工序定位基准统一。夹具定位点需在RPS 定位点的基础上进行适当增加，并保证钣件充分定位。定位基准若乙方有其它方案的，会签时提出与RPS的差异清单，经甲方书面同意后方可实施。 2. 夹具定位方案设计时，需充分考虑件的强度与定位精度，必要时可将RPS中的菱 形定位销改为圆形以及可根据夹具的定位要求适当增加定位面，以保证件的精确、稳定定位。 3. 夹具定位方案设计时，需充分考虑夹具的作业性、结构设计的合理性，对甲方 提供的工艺文件中要求的夹具结构、工序的划分可根据实际情况提出合理建议，经甲方书面同意后可进行适当的修改。如乙方未提出异意的，乙方必须保证所设计、制造出来夹具的作业性、定位性完全满足甲方生产要求。 4. 夹具定位方案设计时，需充分考虑每套夹具上钣件的防错措施，需充分有效的 防止左右件、类似件装错；一个件不同方位的装反等情况的发生。 二、夹具材质及热处理要求 1．夹具底座BASE要求采用Q235 A板材和槽钢或方钢焊接而成，槽钢或方钢规格要求如下： BASE底板的焊缝采用非连续焊缝,焊后经热处理退火消除应力（不允许采用机械消除应力）并喷砂处理，对于以上要求必须提供充分证明或在加工时甲方将随时进行现场确认。 2．规制块（基准块、压块）必须采用45#钢，并经淬火处理，硬度值为（HRC30～35）,表面应进行发黑处理。 3．支撑座采用焊接结构（或者采用铸钢件），不采用铸铁支撑座，支撑座板料厚应
焊接工装夹具及其在生产中的运用 焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。 在焊接生产过程中，焊接所需要的工时较少，而约占全部加工工时的以上的时间是用于备料、装配及其他辅助的工作，极大的影响着焊接的生产速度。为此，必须大力推广使用机械化和自动化程度较高的装配焊接工艺装备。 焊接工装夹具的主要作用有以下几个方面： （1）准确、可靠的定位和夹紧，可以减轻甚至取消下料和划线工作。减小制品的尺寸偏差，提高了零件的精度和可换性。 （2）有效的防止和减轻了焊接变形。 （3）使工件处于最佳的施焊部位，焊缝的成型性良好，工艺缺陷明显降低，焊接速度得以提高。 （4）以机械装置代替了手工装配零件部位时的定位、夹紧及工件翻转等繁重的工作，改善了工人的劳动条件。 （5）可以扩大先进的工艺方法的使用范围，促进焊接结构的生产机械化和自动化的综合发展。 夹具设计的基本要求 （1）、工装夹具应具备足够的强度和刚度。夹具在生产中投入使用时要承受多种力度的作用，所以工装夹具应具备足够的强度和刚度。 （2）、夹紧的可靠性。夹紧时不能破坏工件的定位位置和保证产品形状、尺寸符合图样要求。既不能允许工件松动滑移，又不使工件的拘束度过大而产生较大的拘束应力。
（3）、焊接操作的灵活性。使用夹具生产应保证足够的装焊空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态。 （4）、便于焊件的装卸。操作时应考虑制品在装配定位焊或焊接后能顺利的从夹具中取出，还要制品在翻转或吊运使不受损害。 （5）、良好的工艺性。所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。设计时还要考虑车间现有的夹紧动力源、吊装能力及安装场地等因素，降低夹具制造成本。 一、夹具设计任务 1、焊接产品（复合件）“撑杆焊接组合”的产品图 撑杆焊接组合由撑杆、喇叭支座、螺母M6和发动机衬管构成；撑杆的材料是20钢，喇叭支座的材料是10钢，发动机衬管的材料是35钢，螺母M6 GB121－86；撑杆焊接组合的总体尺寸是300×60×45；附“撑杆焊接组合”产品图 2、焊接产品“撑杆焊接组合”的重点技术要求分析 1、公差要求 （1）序4发动机衬管两件的中心线之间平行度要求 （2）序4发动机衬管两件的中心线距离和右边反动机衬管中心线与序1撑杆右端面距离为25± 0.5 （3）序3螺母M6和序2喇叭支座的组件的中心线与序1撑杆右端面距离为200± 1.02、焊接要求 （1）序4发动机衬管两件与序1撑杆之间有四处周围角焊缝； （2）序3螺母M6和序2喇叭支座的组件与序1撑杆之间有两处三面角焊缝；
汽车车体焊接夹具设计基础 一、概念 汽车车体（BODY）大约由1000件以上的部件构成，大部分为铁皮。这些铁皮大多以点焊的方式结合在一起。焊接和时候必须把每个部件固定在规定的位置，这种有定位功能紧固功能的工具就叫夹具（JIG，治具）。制造车体的专用夹具叫车体夹具（车体设备）。 二、分类 动力源：手动夹具、气动夹具、电动夹具； 用途：通用夹具、专用夹具、组合夹具； 构造：固定式夹具、移动式夹具、悬挂式夹具； 设备：夹具、电焊机械、机器人、专用生产钱。 三、功能 A：精确定位； B：夹紧； C：引导； D：使用便捷； E：改善工作条件，降低产品成品。 四、设计流程 工件数模处理（WORK 预处理）→根据仕样书检讨定位夹紧位置→GUN插入→设计（2D、3D）→客户承认（相应出现的仕样变更和修改）→出图（2D）→提出购入品→精度表、回路图、节拍图 五、番线的作用 番线就是空间位置的号码线。 车身基准坐标（0线）是前车轴中心以及车宽的中心线。 下面主要介绍日本三大车系的番线表示方法： 丰田：左右都是用正数表示（当左右有差异的时候，仕样书上用RH/LH指示）； 本田：左右都是用正数表示（当左右有差异的时候，仕样书上用BR/BL指示）； 日产：车前进方向左侧用正数，右侧用负数。
六、夹具设计 车体夹具的定位原理：六点定 任何物体在在空间都有六个自由度。车体工件定位是用夹具将工件置于正确位置，也就是消除要件相对于夹具的六个自由度；定位方法一般用点、线、面的接触来实现。 我们常用的定位基本元件有： A、托块和压块； B、LOCATOR PIN（销）； C、V 槽和导向挡块。 1、常规夹具的部品名称；
汽车座椅骨架的焊接夹具毕业设计说明书 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
摘要 本文研究的是汽车座椅骨架的焊接夹具设计问题，要求使工件定位迅速，装夹迅速，省力，减轻焊件装配定位和夹紧时的繁重体力劳动。实现机械化，使焊接条件较差的空间位置焊缝变为焊接条件较好的平焊位置，劳动条件的改善，同时也有利于提高焊缝的质量。 本文首先分析了汽车座椅骨架焊装夹具设计的必要性和可行性；然后围绕座椅骨架焊装夹具设计这一核心，通过对汽车焊装生产线、汽车焊装夹具的结构特点进行分析，归纳了焊装夹具的设计步骤和要点；重点对汽车座椅骨架夹具的设计，包括基准面的选择，定位器的设计，夹具体设计，夹紧装置的设计。其中，基准面的选择是根据总成件的大小，确定基板的尺寸，然后从标准件库选出合适的基板；定位器的设计是保证焊件在夹具中获得正确装配位置的零件和部件，应利用先装好的零件作为后装配零件某一基面上的定位支撑点，可以减少定位器的数量，提高装配精度；夹具体的设计是通过控制焊件角变形的夹紧力计算和控制焊件弯曲变形的夹紧力计算来确定的，通过公式计算得出拘束角变形所需的单位长度（焊缝）夹紧力q为N，阻挡弯曲变形所需的夹紧力q为208711N，再根据焊件形状、尺寸来完成夹具体的设计。 夹紧装置的设计是本文设计的重中之重，这次设计的主要核心是通过气缸来改善传统手动夹紧的的繁重体力消耗以提高生产效率。根据要求，设计气缸主要是对工件的夹紧，所以应该选择双作用气缸。本文通过公式的计算确定一种缸径D为50mm，另一种缸径D为75mm。合理的气缸选择，合理的气动原理思路，极大地提高了生产效率和产品质量。
焊装夹具定位销定位失效的控制方法 在白车身焊接过程中，定位销的松动和过量磨损是造成其定位失效的两个重要原因。本文主要介绍如何在夹具定位机构的设计与日常的工装管理过程中预防上述失效情况的发生，并在论述过程中阐述定位销磨损控制量的计算方法。 在汽车制造行业，焊装夹具定位销的定位准确度对车身装焊尺寸起到至关重要的作用，在生产过程中，因定位销的定位失效造成装焊尺寸偏差的现象时有发生，影响了后序装配，甚至造成车身报废。因此，要防止定位销定位失效模式的发生，我们必须要从定位机构的设计和定位销的日常管理两方面着手进行。 定位不准的失效模式分析 焊装车间定位销定位不准的失效模式一般分为断裂、弯曲、松动与过量磨损。 目前在实际生产过程中定位销定位不准的原因主要是松动和过量磨损(见图1，2)。而随着定位销材料及硬度的不断改进，断裂与弯曲发生的越来越少，偶尔出现的情况也大多是受到很大的外力撞击后造成的。
松动原因分析与控制措施 1. 因定位销紧固方式不合理造成的松动 目前车身钣金焊接夹具定位销的紧固方法一般分为顶丝固定方式和螺母紧固方式(见图3，4)。 (1)在生产过程中造成顶丝固定方式失效的原因主要有：经多次拆卸后顶丝内螺纹螺牙磨损，导致顶丝松动;定位销与销座的配合等级要满足H7/g6，而夹具的制造精度没有达到此要求;销安装孔孔径磨损扩大，导致定位销晃动，其中主要是工件装配时产生对定位销径向的作用力F，使定位销座与销孔之间产生摩擦，最后导致安装孔的磨损。 以上分析可看出，导致顶丝结构固定方式失效的原因较多。据统计，夹具使用3年以上，该结构发生失效的概率为30%。故在以后的夹具设计中建议淘汰此种紧固方式，现有夹具、存在此种固定方式的也应有计划地进行改造。 (2)在生产过程中造成螺母紧固方式失效的原因主要有：在定位销装配时未按技术要求使用弹簧垫圈;定位销的装配力矩没有进行标准化，当扭矩过小时会造成装配不牢，过大时又会造成螺纹的过载损坏。
焊接工装夹具应用讲解
焊接工装夹具及其在生产中的运用 焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。 在焊接生产过程中，焊接所需要的工时较少，而约占全部加工工时的2/3以上的时间是用于备料、装配及其他辅助的工作，极大的影响着焊接的生产速度。为此，必须大力推广使用机械化和自动化程度较高的装配焊接工艺装备。 焊接工装夹具的主要作用有以下几个方面： （1）准确、可靠的定位和夹紧，可以减轻甚至取消下料和划线工作。减小制品的尺寸偏差，提高了零件的精度和可换性。
（2）有效的防止和减轻了焊接变形。 （3）使工件处于最佳的施焊部位，焊缝的成型性良好，工艺缺陷明显降低，焊接速度得以提高。 （4）以机械装置代替了手工装配零件部位时的定位、夹紧及工件翻转等繁重的工作，改善了工人的劳动条件。 （5）可以扩大先进的工艺方法的使用范围，促进焊接结构的生产机械化和自动化的综合发展。 夹具设计的基本要求 （1）、工装夹具应具备足够的强度和刚度。夹具在生产中投入使用时要承受多种力度的作用，所以工装夹具应具备足够的强度和刚度。 （2）、夹紧的可靠性。夹紧时不能破坏工件的定位位置和保证产品形状、尺寸符合图样要求。既不能允许工件松动滑移，又不使工件的拘束度过大而产生较大的拘束应力。
（3）、焊接操作的灵活性。使用夹具生产应保证足够的装焊空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态。 （4）、便于焊件的装卸。操作时应考虑制品在装配定位焊或焊接后能顺利的从夹具中取出，还要制品在翻转或吊运使不受损害。 （5）、良好的工艺性。所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。设计时还要考虑车间现有的夹紧动力源、吊装能力及安装场地等因素，降低夹具制造成本。 一、夹具设计任务 1、焊接产品（复合件）“撑杆焊接组合”的产品图 撑杆焊接组合由撑杆、喇叭支座、螺母M6和发动机衬管构成；撑杆的材料是20钢，喇叭支座的材料是10钢，发动机衬管的材料是35钢，
汽车车身焊装夹具设计 汽车车身焊接夹具的设计是一门经验性很强的综合性技术，在设计时首先要确定生产纲领，熟悉产品结构，了解变形特点，把握制件及装配精度，通晓工艺要求。只有做到这些，才能对焊接夹具进行全方位的设计。 一、生产纲领 生产纲领决定焊接夹具的自动化水平及焊接工位的配置，是通过生产节拍体现的。生产节拍由夹具动作时间、装配时间、焊接时间、搬运时间等组成。夹具动作时间主要取决于夹具的自动化程度；装配时间主要取决于冲压件精度、工序件精度、操作者的熟练程序；焊接时间主要取决于焊接工艺水平、焊接设备的自动化程度、焊钳选型的合理化程度等；搬运时间主要取决于搬运的自动化程度、物流的合理化程度等。只要把握住以上几点，就能合理地解决焊接夹具的自动化水平及制造成本这对矛盾。 二、汽车车身的结构特点 汽车车身一般由外覆盖件、内覆盖件和骨架件组成，覆盖件的钢板厚度一般为0.8-1.2mm，骨架件的钢板厚度多为1.2-2.5mm，也就是说它们大都为薄板件。对焊接夹具设计来说，有以下特点： 1、结构形状复杂，构图困难 汽车车身都是由薄板冲压件装焊而成的空间壳体，为了造型美观和壳体具有一定的刚性，组成本身的零件通常是经过拉延成型的空间曲面体，结构形状较为复杂。 2、刚性差、易变形 经过成型的薄板冲压件有一定的刚性，但和机械加工件相比，刚性要差得多，而且单个的大型冲压件容易变形，只有焊接成车身壳体后，才具有较强的刚性。 3、以空间三维坐标标注尺寸 汽车车身产品图以空间三维坐标来标注尺寸。为了表示覆盖件在汽车上的位置和便于标注尺寸，汽车车身一般每隔200mm或400mm划一坐标网线。三个坐标的基准是：前后方向(Y向)———以汽车前轮中心为0，往前为负值，往后为正值；上下方向(Z向)———以纵梁上平面为0，往上为正值，往下为负值；左右方向(X向)———以汽车对称中心为0，左右为正负。 三、装配精度
课程设计 课程名称：焊接工艺与工装课程设计 设计题目：“长江750B摩托车”侧停支架焊接工艺与工装设计 专业：焊接技术与工程班级： 姓名：学号： 评分：指导教师(签名)： 2013 年 1 月 18 日
长江750摩托车”侧停支架焊接工艺与工装设计 学生姓名：班级： 指导老师： 摘要：在“长江750B摩托车侧停支架”的焊接中，焊接的夹具在施焊的过程中必不可少，良好的焊接夹具可以保证焊接尺寸的准确性，保证焊接过程的快速稳定，以保证零件和产品的质量，并以提高生产效率。焊接工装设计是生产准备工作的重要内容之一，也是焊接生产工艺设计的主要任务之一，焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。 关键词：焊接；设计；侧停支架
目录 1 序言 (1) 1.1 焊接工装夹具的运用 (1) 1.2 焊接工装夹具设计的基本要求 (1) 2 夹具设计任务 (3) 2.1 焊接产品（复合件）“长江750B摩托车侧停支架”的产品图 (3) 2.2 焊接产品“侧停支架”连接的重点技术要求分析 (3) 3 侧停支架焊接组合装焊夹具装焊方案 (4) 4 主要零件设计的说明 (4) 4.1 底板 (4) 4.2 插销机构 (4) 4.3 螺旋夹紧机构 (4) 4.4 V型块 (6) 4.5 钩形夹管器 (6) 4.6 非标准主要零件的设计 (7) 5 夹具的装配 (7) 5.1 夹具的操作步骤 (7) 5.2 夹具使用注意事项 (7) 6 本次课程设计小结 (8) 参考文献 (9) 致谢 (10) 附录A 工艺规程路线单 (11) 附录B 焊接工艺规程 (12)
一、机床夹具设计要求 1．保证工件加工的各项技术要求 要求正确确定定位方案、夹紧方案，正确确定刀具的导向方式，合理制定夹具的技术要求，必要时要进行误差分析与计算。 2．具有较高的生产效率和较低的制造成本 为提高生产效率，应尽量采用多件夹紧、联动夹紧等高效夹具，但结构应尽量简单，造价要低廉。 3．尽量选用标准化零部件 尽量选用标准夹具元件和标准件，这样可以缩短夹具的设计制造周期，提高夹具设计质量和降低夹具制造成本。 4．夹具操作方便安全、省力 为便于操作，操作手柄一般应放在右边或前面；为便于夹紧工件，操纵夹紧件的手柄或扳手在操作范围内应有足够的活动空间；为减轻工人劳动强度，在条件允许的情况下，应尽量采用气动、液压等机械化夹紧装置。 5．夹具应具有良好的结构工艺性 所设计的夹具应便于制造、检验、装配、调整和维修。 二、机床夹具设计的内容及步骤 1．明确设计要求，收集和研究有关资料 在接到夹具设计任务书后，首先要仔细阅读加工件的零件图和与之有关的部件装配图，了解零件的作用、结构特点和技术要求；其次，要认真研究加工件的
工艺规程，充分了解本工序的加工内容和加工要求，了解本工序使用的机床和刀具，研究分析夹具设计任务书上所选用的定位基准和工序尺寸。 2．确定夹具的结构方案 1）确定定位方案，选择定位元件，计算定位误差。 2）确定对刀或导向方式，选择对刀块或导向元件。 3）确定夹紧方案，选择夹紧机构。 4）确定夹具其他组成部分的结构形式，例如分度装置、夹具和机床的连接方式等。 5）确定夹具体的形式和夹具的总体结构。 在确定夹具结构方案的过程中，应提出几种不同的方案进行比较分析，选取其中最为合理的结构方案。 3．绘制夹具的装配草图和装配图 夹具总图绘制比例除特殊情况外，一般均应按1：1绘制，以使所设计夹具有良好的直观性。总图上的主视图，应尽量选取与操作者正对的位置。 绘制夹具装配图可按如下顺序进行：用双点划线画出工件的外形轮廓和定位面、加工面；画出定位元件和导向元件；按夹紧状态画出夹紧装置；画出其他元件或机构；最后画出夹具体，把上述各组成部分联结成一体，形成完整的夹具。在夹具装配图中，被加工件视为透明体。 4．确定并标注有关尺寸、配合及技术要求 1）夹具总装配图上应标注的尺寸 ① 工件与定位元件间的联系尺寸，例如，工件基准孔与夹具定位销的配合尺寸。
焊装夹具调试及验收技 术要求精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
+8AT项目焊装夹具 招标要求 项目名称：+8AT项目夹具新增/改造重庆力帆乘用车有限公司 目录
+8AT项目焊装夹具招标要求 1.简述 该项目承担重庆力帆乘用车有限公司(甲方)+8AT项目夹具新增/改造（详见附件一清单，但不限于清单内容）。乙方对以上工程负全面责任，以满足工艺、安全、可靠等方面要求。本项目为“交钥匙”工程。双方共同确认技术方案、工艺装备要求、供货范围及施工工程等，乙方须在该方案基础上进行完善并满足纲领和焊车需求；若后续发生工艺变更，双方协商解决或交付商务处理。本招标要求书主要针对该设备技术要求、功能描述、责任范围等进行明确，作为甲、乙双方履行合同的技术依据。 2.生产线设计及建设基本条件 电源：电压380V±10%、220V±10%、频率50Hz±2%； 冷却水压力：；设备正常工作； 压缩空气压力：；设备正常工作； 焊装生产线使用寿命为8年或总产量50万台。 3.生产线信息 生产节拍：288秒/台； 生产纲领：5万/年；251天。 生产班次：双班； 设备开动率：85%。 项目夹具新增/改造管理要求 乙方负责+8AT焊装SE分析(输出：时序图、焊接流程图，MCP/MCS，焊点分析及优化，焊接通过性分析，搭接性分析，焊接避让，干涉性审查等)、文件输出、工艺方案及布局图的详细设计，并反应出乙方的工艺规划及流程的合理性及可行性。 项目总计划时间大纲要求
30日前制定《项目计划》及项目组织架构图发送甲方确认，《项目计划》需体现甲方在该项目的管理流程中。 ⑴焊接总成的组成件； ⑵装入件名称、数量、零部件号； ⑶装件顺序； ⑷定位点、辅助定位、支撑点、压紧点的坐标位置； ⑸定位及压紧形式； ⑹操作高度700mm～800mm； ⑺焊接形式（是电阻焊还是二氧化碳焊）； ⑻所用设备的规格、型号及数量； ⑼前后工序，定位基准应统一； ⑽所装件的名称及件数； 未特殊说明部分按照行业通用规则进行提供。所有焊装夹具设计任务书的内容都必须经过甲方的认可。 项目焊装夹具主要技术总则 项目焊装夹具由乙方方案规划、设计、制作、改造、安装、调试、陪产等，主要包括：820焊接生产线、吊具、输送机构、电气控制等。 焊装线/产品输送要求平稳、安全、可靠、准确。重复定位精度±。 包边后的补焊夹具需考虑铰链装配的实现。 乙方须选型确定在线设备所涉及的品种、数量，如：CO2保护焊机、螺柱焊机、涂胶机、悬点焊机及焊钳等的数量和安装位置。 焊装夹具设计、制造需满足本协议中第6条：焊装夹具设计和制造技术要求。 项目夹具新增/改造乙方责任范围。 ≥90％，其余为100％）。 乙方主要承担+8AT项目焊装新增/改造夹具的方案及3D设计、制造、安装及调试完成合格后交付给甲方全过程。 生产线内人工工位辅助设备（焊机、焊钳、螺柱焊机、涂胶机等）由甲方负责采购、安装、调试，由乙方提供设备清单，经甲方签字确认提交。 项目焊装夹具总清单（详见附件一清单，但不限于清单内容）。
Geely项目标准统一 工作内容及命名方式： CX11PP_020_010_051--------------------------28 LH/RH 左右前端模块右连接板总成CX11PP_020_010_052 CX11PP_020_010_053--------------------------29 LH/RH 左右侧围轮罩分总成一 CX11PP_020_010_054-------------------------- CX11PP_020_010_055--------------------------30 LH 左右侧围轮罩外板总成 CX11PP_020_010_056-------------------------- RH CX11PP_020_010_057--------------------------31 LH 左右侧围轮罩内板总成 CX11PP_020_010_058-------------------------- RH CX11PP_020_010_059--------------------------32 LH 左右侧围门槛内板内板总成CX11PP_020_010_060-------------------------- RH CX11PP_020_010_061--------------------------33 LH 左右侧围轮罩分总成 CX11PP_020_010_062-------------------------- RH CX11PP_020_010_063--------------------------34 LH 左右侧围轮罩总成 CX11PP_020_010_064-------------------------- RH CX11PP_020_010_065--------------------------35 LH 左右侧围前部内板总成 CX11PP_020_010_066-------------------------- RH CX11PP_020_010_067--------------------------36 LH 左右侧围后流水槽总成 CX11PP_020_010_068-------------------------- RH CX11PP_020_010_069--------------------------37 LH 左右侧围内板加强板总成 CX11PP_020_010_070-------------------------- RH CX11PP_020_010_071--------------------------38 LH 左右侧围外板加强板总成 CX11PP_020_010_072-------------------------- RH CX11PP_020_010_073--------------------------39 发动机罩内板总成 CX11PP_020_010_074--------------------------40 后背门内板总成 CX11PP_020_010_075--------------------------41 LH 左右前门内板总成 CX11PP_020_010_076-------------------------- RH CX11PP_020_010_077--------------------------42 LH 左右后门内板总成 CX11PP_020_010_078-------------------------- RH CX11PP_020_010_079--------------------------43 天窗内板总成 CX11PP_020_010_080--------------------------44 顶盖前后横梁总成 CX11PP_020_010_081--------------------------45 顶盖总成（天窗、非天窗）整理后的最新工件存放目录：
汽车焊接工装夹具设计 汽车焊接工装的设计概述 汽车车身夹具的设计是一门经验性很强的综合性技术，在设计时首先要确定生产纲领，熟悉产品结构，了解变性特点，把握制件及装配精度，通晓工艺要求。只有做到这些，才能对焊接夹具进行全方位的设计。 一、六点定则在车身焊装夹具上的应用 在设计车身焊装夹具时，常有两种误解:一是认为六点定则对薄板焊装夹具不适用;二是看到薄板焊装夹具上有超定位现象。产生这种误解的原因是把限制六个方向运动的自由度理解为限制六个方向的自由度，这种限制不仅依靠夹具的定位夹紧装置，而且依靠制件之间的相互制约的关系。只有正确认识了薄板冲压件焊装生产的特点，同时又正确理解了六点定则，才能正确应用这一原则。 从定位原则看，支撑对薄板来说是必不可少的，可消除由于工件受夹紧力作用而引起的变形。超定位使接触点不稳定，产生装配位置上的干涉，但在调整夹具时只要认真修磨支撑面，其超定位引起的不良后果是可以控制在允许范围内的。 上世纪八十年代，车身焊接使用的夹具形式大量是从冲压模具的定位面截切而来的，即在车身冲压零件的型腔上定位，被称为“定位块”。其具有的特点为:定位面积大、设计及制造周期长成本高的特 点。随着工装制造水平与检测手段的提高，车身焊接夹具的定位转化为定位板定位，板厚在16、20、25几档中选用，整个夹具本体改为焊接合件，在制造、装配上都缩短了周期，相对降低了成本。定位块与定位板相比较，二者有如下特点:1、定位块是加工件，其余支撑部分为铸铁件，定位块在装配调整后再配作定位销。在外观上它有两种式样:大面积的定位块、小面积的气动或手动压头;大面积的定位块、大面积的气动或手动压头。前者造成定位块加工复杂，产生车身零件压紧

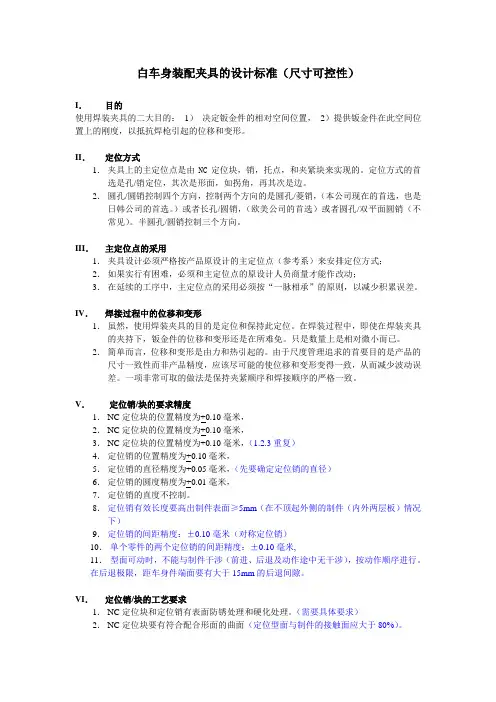

白车身装配夹具的设计标准（尺寸可控性） I．目的 使用焊装夹具的二大目的：1）决定钣金件的相对空间位置，2）提供钣金件在此空间位置上的刚度，以抵抗焊枪引起的位移和变形。 II．定位方式 1．夹具上的主定位点是由NC定位块，销，托点，和夹紧块来实现的。定位方式的首选是孔/销定位，其次是形面，如拐角，再其次是边。 2．圆孔/圆销控制四个方向，控制两个方向的是圆孔/菱销，（本公司现在的首选，也是日韩公司的首选。）或者长孔/圆销，（欧美公司的首选）或者圆孔/双平面圆销（不 常见）。半圆孔/圆销控制三个方向。 III．主定位点的采用 1．夹具设计必须严格按产品原设计的主定位点（参考系）来安排定位方式； 2．如果实行有困难，必须和主定位点的原设计人员商量才能作改动； 3．在延续的工序中，主定位点的采用必须按“一脉相承”的原则，以减少积累误差。 IV．焊接过程中的位移和变形 1．虽然，使用焊装夹具的目的是定位和保持此定位。在焊装过程中，即使在焊装夹具的夹持下，钣金件的位移和变形还是在所难免。只是数量上是相对微小而已。 2．简单而言，位移和变形是由力和热引起的。由于尺度管理追求的首要目的是产品的尺寸一致性而非产品精度，应该尽可能的使位移和变形变得一致，从而减少波动误 差。一项非常可取的做法是保持夹紧顺序和焊接顺序的严格一致。 V．定位销/块的要求精度 1．NC定位块的位置精度为+0.10毫米， 2．NC定位块的位置精度为+0.10毫米， 3．NC定位块的位置精度为+0.10毫米，（1.2.3重复） 4．定位销的位置精度为+0.10毫米， 5．定位销的直径精度为+0.05毫米，（先要确定定位销的直径） 6．定位销的圆度精度为+0.01毫米， 7．定位销的直度不控制。 8．定位销有效长度要高出制件表面≥5mm（在不顶起外侧的制件（内外两层板）情况下） 9．定位销的间距精度：±0.10毫米（对称定位销） 10．单个零件的两个定位销的间距精度：±0.10毫米, 11．型面可动时，不能与制件干涉（前进、后退及动作途中无干涉），按动作顺序进行。 在后退极限，距车身件端面要有大于15mm的后退间隙。 VI．定位销/块的工艺要求 1．NC定位块和定位销有表面防锈处理和硬化处理。（需要具体要求） 2．NC定位块要有符合配合形面的曲面（定位型面与制件的接触面应大于80%）。
