氩弧焊焊接工艺参数

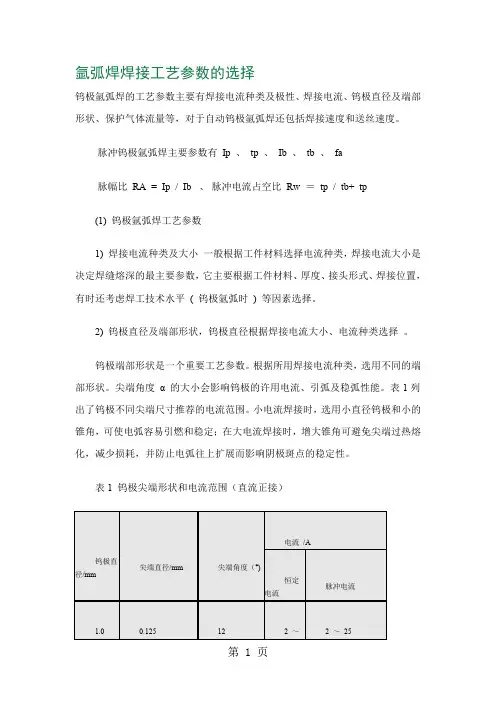

一、电特性参数
1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数
1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。因此，通常使用的喷嘴直径一般取8mm～20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。
焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。氩气和氦气是所有材料焊接时，背部充气最安全的气体。而氮气是不锈钢和铜合金焊接时，背部充气保护最安全的气体。一般惰性气体背部充气保护的气体流量范围为0.5～42L／min。当喷嘴直径、钨极伸出长度增加时，气体流量也应相应增加。若气流量过小，保护气流软弱无力，保护效果不好，易产生气孔和焊缝被氧化等缺陷；若气流量过大，容易产生紊流，保护效果也不好，还会影响电弧的稳定燃烧。
对管件内充气时，应留适当的气体出口，防止焊接时管内气体压力过大。在根部焊道焊接结束前的25～50毫米时，要保证管内内充气体压力不能过大，以便防止焊接熔池吹出或根部内凹。当采用氩气进行管件焊接背面保护时，最好从下部进入，使空气向上排出，并且使气体出口远离焊缝。
