1.掌握单台电动机正反转控制方法；
2.进一步熟练掌握板前明配线的接线工艺；
3.加强训练学生排除电动机基本控制线路故障的能力。
实验工具：万用表、尖嘴钳、偏口钳、螺丝刀、剥线钳、试电笔等。
实验器材：试验安装板一块，低压电器元件若干，导线若干。
实验主要内容实验要求
1（1）老师简要讲解正反转控制线路的工作原
理。回顾读图识图中“屏蔽无用信息”的思维
习惯。
（2）老师强调控制线路的布线原则和低压电器
的安装工艺。
（1）学生在实验前预习教材171页“正反转
控制”的内容。
（2）学生认真听讲并做好笔记。
2三相交流电动机正反转控制线路接线接线时，应严格遵循板前明线布线的工艺要
求和原则。
3自检与通电试车（1）排除故障前先停电，并在电气原理图上用虚线标出故障电路中最短的故障线段。（2）故障分析、故障排除的思路及方法应正确无误。
4老师作实验总结
5学生填写实验报告回答思考题并写出实验报告
1．在实验教师的指导下，分析电气控制线路原理图。
2．用万用表检查各元器件的质量。
3．读懂电气元件布置图，并依此安装和固定电器元件。
4．读懂电气安装接线图，并依此布线。
（1）主电路接线要注意接触器主辅触点的分辨和选用以及热继电器的连接；
（2）控制线路接线时要注意按钮常开和常闭触点的分辨、选择和接线。
5．通电检查并排除电路故障
三相交流电动机正反转控制线路接线
① 在未通电情况下，用万用表电阻档初步检查控制线路是否正确。
② 接通电源，操作相关按钮，验证电路的工作情况。
1．接线后要认真逐线核对线号，重点检查控制电路中按钮和接触器的触点选择。
2．通电试车必须经指导老师的同意，并在指导老师监护下进行。
3.通电调试时，不许用手触及电气元件的导电部分，以免触电及意外损伤。
请如实填写实验中的线路故障情况及排除方法。
序号故障现象故障原因及排除方法备注
故障1
故障2
故障3
1.如果在实验中发现无论按下正转还是反转按钮,电动机均朝一个方向运行,这说明接线上可能哪里出错?
《三相异步电动机的正反转控制线路》 教学设计
课题：三相异步电动机的正反转控制线路 授课班级：电子中职高一年级下学期 授课时间：2014年4月11日星期五 授课教材： 中国劳动社会保障出版社《电力拖动控制线路与技能训练》 教材分析： 《三相异步电动机的正反转控制线路》这节内容选自第二单元课题三“三相异步电动机的正反转控制线路”第二部分。 正反转控制在现代化生产中属于绝对不可缺少的生产控制环节，如机床工作台的前进与后退、万能铣床主轴的正传与反转、起重机的上升与下降等。它在电动机的基本控制中，前面与电动机的正转控制紧密相连，后面与位置控制、顺序控制、多地控制、启动控制、制动控制等密切相关，对今后进一步进行电工技能实训及培养学生的实际动手操作能力起着举足轻重的作用。 教学目标： 知识与技能: 1）理解三相异步电动机三种正反转控制线路； 2）掌握三相异步电动机正反转的工作原理。 过程与方法： 1）通过分析三种控制电路的渐进过程，培养学生的识图能力以及比较分析和归纳总结的能力。 2）通过引导学生分析工作原理、培养和训练学生综合分析电路的能力。 情感态度与价值观： 培养学生严谨认真的职业工作态度。增强学生发现问题、认识问题、解决问题。 教学重点： 1）接触器联锁的正反转控制线路的组成与工作原理 2）对控制线路的每个元件都要明确其位置和作用。 教学难点： 1）如何改变三相电源相序。 2）引导学生思考如何实现双重联锁。 教法： 提问、启发引导法（重点）：先不给出线路图，在教师的步步启发下，学生积极思考，由师生共同画出接触器联锁的正反转控制线路图。这样，便于学生掌握线路的组成与工作原理。
电气设备与拆装实训报告 实训课题：1.三相异步电动机行程开关控制的正反转电路 2.三相异步电动机星形/三角形换接减压起动控制 专业：电气工程与自动化 班级： 101班 学号： 201000307029 指导教师：李忠富 2013年7月4 日
实训一、三相异步电动机行程开关控制的正反转电路 一、实训目的 1.熟悉和了解交流接触器、热继电器、行程开关等常用低压电器设备的结构，工作原理及使用方法，接线方法及线号标记。 2.掌握三相异步电动机行程开关控制的正反转电路工作原理，电气原理图、元件布置图和接线图的绘制，接线方法及接线工艺。 3.了解失压、过载、零位保护的控制作用。 4.熟悉上述电路的故障分析及排除方法。 二、实训线路 三、实训设备及电气元件 1、三相异步电动机 A02-6432 一台 2、交流接触器 CJ10-10 两只 3、按钮 LA18-22 一只 4、热继电器 JR16B-20/3 2.4A 一台 5、熔断器 RL1-15/5A 三只 6、行程开关 LX111 两只 7、三相刀开关 HK2—3 15A 一只 8、电工工具及导线
四、实训步骤 1、检查各电器元件的质量情况，了解其使用方法。 2、根据电器原理图绘制元件布置图和接线图。 3、正确连接线路，先接主电路，再接控制电路。 4、同组同学检查接线无误，并经指导老师坚持认可后合闸通电试验。 5、操作启动和停止按钮，并观察电动机单方向起停情况。 6、操作启动按钮‘带点击正常运转后直接按下反方向启动按钮，并使电动机反方向运转。 7、电动机正常运转后，模拟机床运行用行程开关控制电机的正反转。 8、实验中出现不正常现象时，应断开电源，分析故障。 五、实验报告 ①实验原理图 ②故障分析 1、接完线检查的时候，发现行程开关的一个接口本应该有进线有出线的，但检查的时候只发现了进线，所以只能重新按步骤的检查线路，着重检查与行程开关有联系的器件，最终发现原来是和接触器的常闭触电接线漏了。 ③现场实物图 附图1
教学内容备注 一、组织教学：（1 min ） 整顿课堂纪律，准备进入教学。 二、复习回忆：（5 min ） ￥ （1）自锁概念。（见课件） 点两名学生回答问题。 （2）生活中那些机械要求电动机有正反两个转向。 全班回答，归纳。 （3）如何实现电动机正反转。 电工实习时如何接正反转电路。 三、导入新课：（4min ） 通过刚才几个同学回答的问题，我们知道在日常生活中我们坐的电梯，以及各种生产机械常常要求具有上、下、左、右、前、后等相反方向的运动，这就要求电动机能实现可逆运行。因此我们今天要学习的新课内容是三相异步电动机正反转运行控制电路。(板书课题）。 四、授课内容：（30 min ） 一）单向连续运行（5min ） 1.电路图查考勤 : 指定学生回答问题，教师讲解补充。 : 讲述并创造问题环境，启发学生思考激发学生求知欲，引出课题,并实现新旧知识的过渡 & 展示课件 提问学生回答单向连续控制的原理，并要求掌握 >
2.工作原理： 1)合上QS，U,V,W三相控制有电 2)按下SB1，KM线圈吸合，KM 主触点闭合，电动机运转。 、 KM辅助常开触点闭合，自锁。 3)按下SB1，KM线圈断电，主触点、辅助触点断开，电动机停止 二）正反转运行 1.主电路(10min) ①在电工实训和电器变压器中我们学过电动机正反转接线联系,请 同学回答问题（2min） - ②“从主电路着眼”： 主电路中的KM1闭和时将三相电按L1、L2、L3的顺序引进； KM2闭和时将三相电按L3、L2、L1的顺序引进，与KM1比较，它改变了两相电流相序；故可知KM1和KM2控制正反转。（3min） 换相的方法：改变电源任意两相的接线。借此引出正反转,一台电动机,两种不同运行方向,对前面知识的加深学习. - 板书 用彩笔标出此内容为本课的重点，要求学生重点掌握。 用两种不同颜色粉笔在主回路画图区别正反向 ^ 提问,由此调动学生参与课堂积极性. 对比反问,加深学生印象 ,
实验报告 实验课程：基于西门子PLC电动机正反转互锁控制学生姓名：张荣 学号：130302062 专业班级：13级应电一班 二〇一六年六月十六日
实验报告 传统的继电器控制系统中都使用了继电器、接触器等器件。在这样的纯硬继电器系统中，系统的接线难度会随着系统的复杂程度增加。再者，继电器系统使用了大量的机械触点，其存在机械磨损和电弧烧伤等缺点。以上原因使系统的可靠性和可维护性都变得很差。当前在工业控制领域广泛使用的PLCPLC分为固定式和组合式（模块式）两种。固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。PLC具有功能强、可靠性高，抗干扰能力强、安装维护方便等很多优点，完全可以取代传统的继电器控制系统。 一、实验目的 1.能够独立制作I/O分配表； 2.能够独立完成程序的编辑； 3.能够调试并运行程序，能够学以致用，把所学知识融会贯通来控制电机 的运行； 4.能够在所学习的基础上有所创新，让电机有一些新的功能； 5.增强实践动手能力，熟悉相关电汽结构和电器的使用； 6.了解相关电子线路布线与布局； 7.了解控制电路中各种保护及互锁、自锁环节的作用； 8.学会分析故障与排除故障的方法； 二、实验设备 1.西门子实验箱 2.编程软件STEP7 V5.5 SP2 3.计算机一台 4.按钮开关3个，接触器2个，热过载1个，熔断器2个，电动机1台
三、实验步骤 1.了解电路相关控制要求，制作出电气控制原理图。 图3.1.1电动机正反转互锁控制电气图 2.电路原理介绍 图3.1.1为正反转互锁控制电路，电路分为主电路可控制电路两部分。主电路中的两个交流接触器KM1和KM2分别构成正反两个相序电源连接线。控制原理分析：KM1为电动机正向运行交流接触器，KM2为电动机反向运行交流接触器，SB1为正向启动按钮，SB3为反向启动按钮，SB2为停止按钮，KH为过载保护热继电器。当按下SB1时，KM1的线圈通电吸合，KM1主触点闭合，电机开始正向运行，同时KM1的辅助常开触点闭合而使KM1线圈保持吸合，实现了电动机的正向连续运行；反之，当按下SB3时，KM2的线圈通电闭合，KM2的主触点闭合，实现了电动机反向运行，同时KM2的辅助常开触点闭合而使KM2的线圈保持吸合，从而实现了电动机的反向持续运行，任何时候按下SB2电机都会停止运行。KM2,KM1线圈互锁，保正了不同时通电。
实验一三相异步电动机的正反转控制线路 一、实验目的 1、掌握三相异步电动机正反转的原理和方法。 2、掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。 二、实验设备 三相鼠笼异步电动机、继电接触控制挂箱等 三、实验方法 1、接触器联锁正反转控制线路 (1) 按下“关”按钮切断交流电源，按下图接线。经指导老师检查无误后，按下“开”按钮通电操作。 (2) 合上电源开关Q1，接通220V三相交流电源。 (3) 按下SB1，观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。 (4) 按下SB3，观察并记录M运转状态、接触器各触点的吸断情况。 (5) 再按下SB2，观察并记录M的转向、接触器自锁和联锁触点的吸断情况。 Q1 23 220V
图1 接触器联锁正反转控制线路 3、按钮联锁正反转控制线路 (1)按下“关”按钮切断交流电源。按图2接线。经检查无误后，按下“开”按钮通电操作。 (2) 合上电源开关Q 1，接通220V 三相交流电源。 (3) 按下SB 1，观察并记录电动机M 的转向、各触点的吸断情况。 (4) 按下SB 3，观察并记录电动机M 的转向、各触点的吸断情况。 (5) 按下SB 2，观察并记录电动机M 的转向、各触点的吸断情况。 Q 1 220V
图2 按钮联锁正反转控制线路 四、分析题 1、接触器和按钮的联锁触点在继电接触控制中起到什么作用？ 实验二交流电机变频调速控制系统 一﹑实验目的 1．掌握交流变频调速系统的组成及基本原理； 2．掌握变频器常用控制参数的设定方法； 3. 掌握由变频器控制交流电机多段速度及正反向运转的方法。 二﹑实验设备 1．变频器；2. 交流电机。 三、实验方法 （一）注意事项 参考变频器的端子接线图，完成变频器和交流电机的接线。主要使用端子为R﹑S ﹑T；U﹑V﹑W；PLC﹑FWD﹑REV﹑BX﹑RST﹑X1﹑X2﹑X3﹑X4﹑CM。 变频器电源输入端R﹑S﹑T和电源输出端U﹑V﹑W均AC380V高电压﹑大电流信号，任何操作都必须在关掉总电源以后才能进行。
1.掌握单台电动机正反转控制方法； 2.进一步熟练掌握板前明配线的接线工艺； 3.加强训练学生排除电动机基本控制线路故障的能力。 实验工具：万用表、尖嘴钳、偏口钳、螺丝刀、剥线钳、试电笔等。 实验器材：试验安装板一块，低压电器元件若干，导线若干。 实验主要内容实验要求 1（1）老师简要讲解正反转控制线路的工作原 理。回顾读图识图中“屏蔽无用信息”的思维 习惯。 （2）老师强调控制线路的布线原则和低压电器 的安装工艺。 （1）学生在实验前预习教材171页“正反转 控制”的内容。 （2）学生认真听讲并做好笔记。 2三相交流电动机正反转控制线路接线接线时，应严格遵循板前明线布线的工艺要 求和原则。 3自检与通电试车（1）排除故障前先停电，并在电气原理图上用虚线标出故障电路中最短的故障线段。（2）故障分析、故障排除的思路及方法应正确无误。 4老师作实验总结 5学生填写实验报告回答思考题并写出实验报告 1．在实验教师的指导下，分析电气控制线路原理图。 2．用万用表检查各元器件的质量。 3．读懂电气元件布置图，并依此安装和固定电器元件。 4．读懂电气安装接线图，并依此布线。 （1）主电路接线要注意接触器主辅触点的分辨和选用以及热继电器的连接； （2）控制线路接线时要注意按钮常开和常闭触点的分辨、选择和接线。 5．通电检查并排除电路故障 三相交流电动机正反转控制线路接线 ① 在未通电情况下，用万用表电阻档初步检查控制线路是否正确。 ② 接通电源，操作相关按钮，验证电路的工作情况。 1．接线后要认真逐线核对线号，重点检查控制电路中按钮和接触器的触点选择。 2．通电试车必须经指导老师的同意，并在指导老师监护下进行。 3.通电调试时，不许用手触及电气元件的导电部分，以免触电及意外损伤。
三相异步电动机正反转控制电路图原理及plc接线与编程三相异步电动机正反转控制电路图原理及plc 接线与编程 在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，电机开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。 可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其
课程名称： 电气原理与应用 指导老师: _____________ 成绩： _____________________ 实验名称：三相异步电动机点动控制和自锁及正反转互锁控制 实验类型: ______ 同组学生 姓名： ~~ 七、讨论、心得 一、 实验目的 1通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图 变换成安装接线图的知识； 2 ?通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。 3?掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互 锁等环节的理解； 4?掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中 有哪些不同之处； 5?通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接 成实际操作电路的方法。 6.学会分析、排除继电--接触控制线路故障的方法。 二、 实验原理 1继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主 要设备是交流接触器，其主要构造为： （1） 电磁系统一铁心、吸引线圈和短路环； （2） 触头系统一主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动 合（常 开）、动断（常闭）两类； （3） 消弧系统一在切断大电流的触头上装有灭弧罩以迅速切断电弧； （4） 接线端子，反作用弹簧等。 2?在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。要求接触器线圈得电 后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并 联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。使两个电器不能 同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三 相电源短路事故，必须增设互锁控制环节。为操作的方便，也为防止因接触器主触头长期 大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线 路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控 制环节 3. 控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执 行部件的起、停或正、反转控制。按钮是专供人工操作使用。对于复合按钮，其触点的动 作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动 断触头后合。 4. 在电动机运行过程中，应对可能出现的故障进行保护。采用熔断器作短路保护，当电 动机或电器发生短路时，及时熔断熔体，达到保护线路、保护电源的目的。熔体熔断时间 与流过的电流关系称为熔断器的保护特性，这是选择熔体的主要依据。 采用热继电器实现过载保护，使电动机免受长期过载之危害。其主要的技术指标是整 定电流值， 即电流超过此值的 20％时，其动断触头应能在一定时间内断开， 切断控制回路， 动作后只能由人工进行复位。 沖戸乂唆实验报告 专业: 姓名: 学号: 日期: 地点: 一、实验目的和要求（必填） 三、主要仪器设备（必填） 五、实验数据记录和处理 二、实验内容和原理（必填） 四、操作方法和实验步骤 六、实验结果与分析（必填）

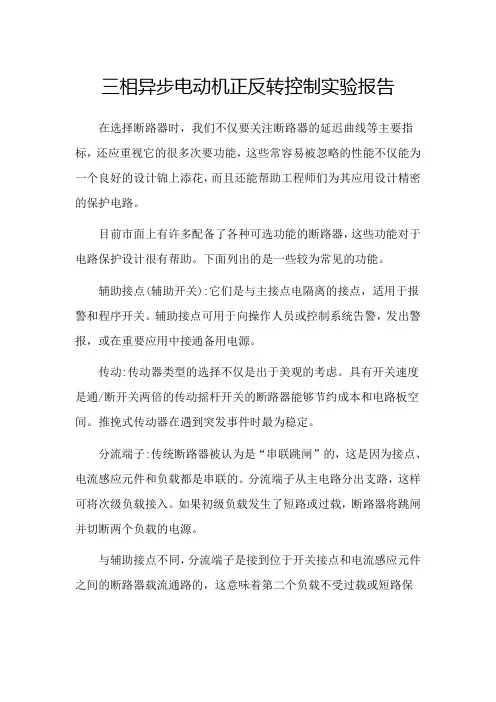

实验一三相异步电动机的正反转控制实验报告 实验目的 ⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。 ⑵理解联锁和自锁的概念。 ⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。 实验器材 三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。实验原理 三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。任意改变电源的相序时，电动机的旋转方向也会随之改变。 实验操作步骤 连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮SB2和反转按钮SB2控制。控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。 当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。安装接线 1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。 2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。 3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
电机正反转实验 一．实验目的 1．了解机床电气中三相电机的正反转控制和星三角启动控制。 2．掌握电动机的常规控制电路设计。 3.了解电动机电路的实际接线。 4.掌握GE FANUC 3I系统的电动机启动程序编写。 二．实验原理和电路 交流电动机有正转启动和反转启动，而且正反转可以切换，启动时，要求电动机先接成星型连接，过几秒钟再变成三角形连接运行。PLC控制电动机的I/O 地址如下表所示： PLC模拟控制电动机I/O地址表 输入输出 器件(触摸屏M)说明器件说明I1（M21）正转Q2 正转 I2（M22）反转Q3 星形 I3（M23）停止Q4 三角形 Q5 反转 电动机星三角启动电气接口图:
模块的现场接线 接线前请熟悉接线图，我们在这里简单介绍下输入输出模块的接线方法，在接下来的实验中不再赘述。详细请见第一章的模块介绍。 ●输入模块现场接线 IC694MDL645,数字量输入模块,提供一组共用一个公共端的16个输入点,如图所示。该模块即可以接成共阴回路又可以接成共阳回路，这样在硬件接线时就非常灵巧方便。但在本系统中，我们统一规定本模块接成共阳回路，即1号端子由系统提供负电源，外部输入共阳。 IC694MDL645数字量输入模块现场接线 ●输出模块现场接线 IC694MDL754,数字输出模块，提供两组（每组16个）共32个输出点。每组
有一个共用的电源输出端。这种输出模块具有正逻辑特性；它向负载提供的源电流来自用户共用端或者到正电源总线。输出装置连接在负电源总线和输出点之间。这种模块的输出特性兼容很广的负载，例如：电动机、接触器、继电器，BCD 显示和指示灯。用户必须提供现场操作装置的电源。每个输出端用标有序号的发光二极管显示其工作状态（ON/OFF）。这个模块上没有熔断器。接线必须注意。 即：17端接正电源，18端接负电源及外部负载的共阴端。 IC694MDL754数字量输出模块现场接线 三：实验步骤： 1.编写PLC程序，可参照参考程序，并检查，保证其正确。 2.按照电器接口图接线。 3.下载程序。 4.置PLC于运行状态，按下启动键，观察电机运行。 5.实验结束后，关电源，整理实验器材。 四：实验器材 1.GE FANUC 3I系统一套 2.PYS3电机正反转模块一块 3.网线一根 4.KNT连接导线若干
阳江市第一职业技术学校 三相异步电动机正反转控制线路教案 电子教研组
课题：三相异步电动机的正反转控制线路教学内容及目的： 知识目标：掌握三相异步电动机正反转控制的设计思路，理解 其工作原理。 技能目标：能够完成三相异步电动机正反转控制的接线。 情感目标：培养学生自主学习能力，树立互帮互助的团队合作 意识。 教学重点： 设计三相异步电动机正反转控制线路。 教学难点： 分析三相异步电动机正反转控制线路的工作原理。 授课类型： 专业实操课 授课方法： 理论与实践一体化 教具准备 接线控制面板、剥线钳、尖嘴钳、一字起、十字起、若干导线。
任务二：电动机反转线路设计 任务三：电动机正反转控制线路设计 、任务分析： ）若要一台电动机完成正转和反转，主电路必须用两个接触器来进行切换，完成两种运行状态。 ）控制电路按照要求需实现正转、反转和停止功能，因此需要个按钮。 ）电动机运行过程中，为了避免电动机过载和断相，所以要有一个热继电器。 ）电路通电时，为了避免发生短路故障，造成电路损坏，还需要装有熔断器。 ）为了完成电路中电源的控制，还需要配置一个合适的刀开关。
、控制电路的设计 ）哪些是可以共用的器件？ 如：保护设备、停止按钮等。 ）哪些器件是不可共用的？ 如：启动按钮等。 ）正转时能同时反转吗？如不能，应如何解决该问题（互锁））介绍互锁的作用。 四、合作分析电路（10分钟）
课外作业： 必做题：根据电动机正反转的线路图，试分析电动机正转时如不按停止 按钮而直接按反转启动按钮会有什么现象发生？ 选做题：本任务中的正转和反转之间转换必须先按下停止按钮，请设计 电路，使得电动机在正转和反转之间转换时不必按下停止按钮即可转换。
电机正反转接线实验报告 电机正反转接线实验报告 电机正反转接线实验报告 实验目的 1、掌握三相异步电动机正反转的原理和原理。 2、掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。 二、实验设备 三相鼠笼异步电动机、继电接触控制挂箱等三、实验方法 1.为了使电动机能够止跌正转和反转，可使用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将产生电源的短路事故，为了防止这种事故，在电阻器中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向高速运行的控制电路。 2.为了使电动机能够能正转和反转，可使用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在 ABCFR1KM1KM2Q1L1220VL2L3FU1FU2FU3FU4KM2KM1KM1KM1KM电路中应采取可靠的互锁，上图为采用按钮和接触器双重采行互锁的电动机正、反两方向运行的控制电路。 三、互锁环节：具有禁止功能禁止在线路中起安全保护作用 1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助工具常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须
先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时 吸合造成相间短路，这线路环节叫做互锁环节。 四、电动机正向（或反向）启动运转后，不必先按停止按钮或使 电动机停止，可以直接按反向（或正向）启动按钮，而使电动机变为 反方向运行。五、电动机的过载保护由热继电器FR完成。三．注意事 项 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能 够可靠这时调换电动机的相序，接线时应使接触器的上口接线保持致，在接触器的若丽鱼调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将 电动机的接线断裂。 扩展阅读：电机正探底回升接线图5 电工正反转接线图 为了使电动机需要正转和反转，可装配两只接触器KM1、KM2换接 电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造 成电源的短路事故，为了防止这种事故，在电路中应阿提斯鲁夫尔谷 采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反 两方向运行的控制电路。 线路分析如下：、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接 通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 二、反向启动： 1、合上空气开关QF接通三相电源
A n h u i Vo c a c t i o n a l& Te c h n i c a l C o l l e g e o f I n d u s t r y&Tr a d e 毕业论文 PLC控制三相异步电动机正反转设计Plc control with a three wire asynchronous motor is inverting design 所在系院： 专业班级： 学生学号： 学生姓名： 指导教师： 2013年03 月02日
A n h u i Vo c a c t i o n a l& Te c h n i c a l C o l l e g e o f I n d u s t r y&Tr a d e 毕业设计说明书 PLC控制三相异步电动机正反转设计Plc control with a three wire asynchronous motor is inverting design 所在系院： 专业班级： 学生学号： 学生姓名： 指导教师： 2013年03 月02 日
毕业设计（论文）任务书 系（院）专业班级1 学生姓名学号2010050205 一、题目：PLC控制三项异步电动机正反转设计 二、内容与要求： 内容：1.三相异步电动机的基本结构；2.PLC的基础知识；3三项异步电动机的PLC控制 要求：了解三相异步电动机的基本结构，运用学过的PLC知识对三项异步电动机正反转进行程序设计。运用所学理论知识与实践相结合，利用PLC控制三项异步电动机正反转，以达到方便，简单，易于操作的目的。 三、设计（论文）起止日期： 任务下达日期： 2012 年 1 月 15 日 完成日期： 2013 年 3 月 2 日 指导教师签名： 年月日四、教研室审查意见： 教研室负责人签名： 年月日
三相电机正反转控制器
三相电机正反转控制模块 三相电机正反转驱动模块 ㈠概述 1、三相电机正反转驱动模块采用晶谷自主知识产权的专利技术，内部为可靠性极高的三重互锁设计。有三相两控型（内置四路可控硅）、三相三控型（内置五路可控硅）。 2、模块采用微处理器智能控制，SMT贴片工艺，除了在输入控制端设置硬件、软件正反互锁外，在强电输出端也设置正反互锁。在电机等感性负载的场合，当固态继电器内的可控硅由通态转变为关断时，由于电流、电压的相位不一致，将产生一个很大的电压上升率dv/dt加在可控硅两端，如此值超过可控硅的换向dv/dt指标则将导致延时关断，甚至关断失败。另外由于变频器等电气干扰原因也会导致可控硅该断开而未及时断开。此时虽然在输入控制端的正反互锁作用下，由A路切换到了B路，接通了B路的可控硅，但若A路的可控硅还未及时断开，将造成严重的模块内部直接短路故障，烧毁正反转模块。因此仅在输入控制端设置正反互锁是不够的，并不能有效防止正反A、B两路可控硅同时导通。 3、模块在强电输出端也设置正反互锁，当撤消A路控制信号而A路可控硅该断开却未及时断开时，B路可控硅即使有控制信号也不会立即接通，只有待A路完全断开后才接通B路，反之也然。 4、模块内置输入保护电路，在380Vac强电未接入的情况下，即使输入端有控制信号也不会触发可控硅导通。只有在主电路上电完成后，输入端才正式开始接受控制信号的指令。因为若先触发A路可控硅导通，再主电路上电，此时由于可控硅的电压上升率特性，B路可控硅尽管没有触发信号可能也会瞬间导通一下，造成模块短路而烧毁。例如在主电路空气开关接触不良时就会产生这种隐患。 5、输出端与输入控制端采用光电隔离，内部每一路可控硅内置RC吸收回路，无需外接。 6、模块有两只LED发光管显示电机旋转方向，另有LED电源指示。 7、控制电压12-24Vdc宽范围，工作电流约25-45mA，其它电压也可定制。输入共阳或共阴可随意接线，控制电流约3mA。 8、模块有380V上电保护电路，无浪涌冲击，抗干扰能力强。可控硅采用DCB陶瓷基板，电流规格为15A-90A。 9、国家专利保护，仿制必究。 ㈡继电器负载输出端电流等级及型号如下表：
实验目的 ⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。 ⑵理解联锁和自锁的概念。 ⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。 实验器材 三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。实验原理 三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。任意改变电源的相序时，电动机的旋转方向也会随之改变。 实验操作步骤 连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮SB2和反转按钮SB2控制。控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。 当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。安装接线 1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。 2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。 3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
电气原理分析电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。 3电气原理说明图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。正向启动过程按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。停止过程按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。反向起动过程按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。[1] 参考资料 1．电机的正反转控制．临清市顺发液压机械厂．2012-10-20 [引用日期2012-10-20] ．
《三相异步电动机接触器联锁正反转控制线路》教案教师马栋教学部机电部任教班级13 机电 3 教学地点实训楼 201 课时 4 三相异步电动机接触器联锁正反转控制线 课型理论加实操课题 路 教材电力拖动控制线路与技能训练（第四版） 三相异步电动机接触器联锁正反控制线路是《电力拖动控制线路与技能训
练》一书中第二单元课题二中的重点内容。三相异步电动机的接触器联锁正反转教材分析控制线路是按钮联锁正反转控制电路和按钮接触器双重联锁正反转控制电路的基础上。学好这一节对学习后面的按钮联锁正反转控制电路和按钮接触器双重 联锁安装至关重要。 本内容的教学对象是13 级机电专业学生，他们已经学习过电动机的正转 学生分析 控制，以及自锁的原理。 接触器联锁正反转控制线路的工作原理及特点。线路安装的工艺、技巧及 教学重点 检修方法等。 线路检修方法及思路。通过典型故障，用举例法、示范法使学生树立正确教学难点 的维修思路，掌握常用的检修方法。 知识掌握接触器联锁正反转控制线路的工作原理。 教学 目标情感 培养学生严谨认真的职业工作态度。 问题、认识问题、解决问题。 增强学生用辩证唯物主义观点来发现能力掌握接触器联锁正反转控制线路的正确安装和检修。 接触器联锁正反转控制线路的工作原理及特点。线路安装的工艺、技巧及 教学重点及突 检修方法等。通过几个基本线路的观察、分析，作为学习接触器联锁正反转控出重点的方法 制线路内容的突破。 教学难点及突线路检修方法及思路。通过典型故障，用举例法，演示法，实践法使学生出难点的方法树立正确的维修思路，掌握常用的检修方法，使整个教学过程融合在学生参与
电机正反转以及220V控制回路实验报告 ---------**** ●实验目的： ●实验要求 要求实现三相异步电机的正反转和实现点动控制电机的停止、正转和反转。 ●实验设备 设备名称设备型号数量 小型断路器DZ47-63 1 熔断器RT18-32X 4（3备用） 交流接触器CJX8-9(B9) 2 热继电器JR16B-20/3 1 按钮开关（绿）SAY7-A 2 电子信号灯AD11-22/25 2 按钮开关（红）SAY7-A 1 电子信号灯AD11-22/24 1 小木板 1 铁轨 1 按钮盒 1 导线若干 扎带若干 走线槽 4 时间继电器ST3PA-E 1（备用） 十字螺钉若干一字改刀、十字改刀、 剥线钳、斜口嵌、老虎 各1 钳、万用表 标签 4 表1.1 ●实验步骤 1.根据实验要求画出主电路图和控制回路图，因为交流接触器的线圈输入要求是220V， 故选择单相220V供电。其电路连接图如下：
图1.1 2.根据原理图连接电气实物图。 连接顺序为先主电路后控制回路。连接好的实物图如下： 图1.2
3.在未通电的情况下，用万用表检查各线路是否连通，并检查常开常闭触电是否连通，确 认无误后依次按下三个按钮检查当常开变常闭时各线路是否连通；最后检查各互锁是否实现，同时按下正转、反转电路，看线路还会连通不。 4.确认各线路无问题时可以上电实验，看功能是否实现。 ●实验结果： 当按下正转按钮时，电机实现顺时针旋转，同时正转指示灯亮起，此时按下停止按钮，电机停止转动，按下反转按钮时，电机逆时针旋转，同时反转指示灯亮起。 根据实验结果表明：功能完全实现，达到预期要求。 ●讨论与分析: 问题一：在控制回路加入时间继电器的想法。 思考：在控制回路中加入时间继电器可以有效的防止电机由正转变成反转或者反转变成正转的时候引起的危害；同时通过时间继电器可以实现通过一定的延时让电机自动正反转。 问题二：控制回路接线问题 本次控制回路是用220V作为电源，便于检修也可以在小型断路器之前接入单相电源另外用一个二相开关作为此控制回路的电源。 问题三：个人觉得不足点： 主电路与控制回路的接线没有实现分离，依照我刚开始的走线方式，是主线路全部随着走线槽往左走，控制回路的所有线随着走线槽向右走，这样就可以实现主线路与控制线路的分离，但是由于没有走线槽的缘故，而且没有标线号，给人的感觉就是很凌乱无法看懂接线方式，如果应用到实际中就会造成检修困难。此处的失误在下次一定注意。 还有一个问题就是未能实现停止指示灯的显示，如果需要停止按钮指示灯亮起，当按下停止按钮时，停止指示灯会亮起。其设计图如下：
专业: 课程名称： 实验名称： 姓名：沖戸必象实验报告日期； 地点： 电气原理与应用指导老师：成绩： 三相异步电动机点动控制和自锁及正反转互锁控制实验类型：冋组学生姓名： 一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一、实验目的 1通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识； 2 .通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。 3.掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解； 4.掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5?通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。 6.学会分析、排除继电--接触控制线路故障的方法。 二、实验原理 1.继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为： （1）电磁系统一铁心、吸引线圈和短路环； （2）触头系统一主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类； （3）消弧系统一在切断大电流的触头上装有灭弧罩以迅速切断电弧； （4）接线端子，反作用弹簧等。 2?在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为"自锁触头”。使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。 3.控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或 正、反转控制。按钮是专供人工操作使用。对于复合按钮，其触点的动作规律是：当按下时，其动断触头 先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。 4.在电动机运行过程中，应对可能出现的故障进行保护。采用熔断器作短路保护，当电动机或电器发生短 路时，及时熔断熔体，达到保护线路、保护电源的目的。熔体熔断时间与流过的电流关系称为熔断器的保护特性，这是选择熔体的主要依据。 采用热继电器实现过载保护，使电动机免受长期过载之危害。其主要的技术指标是整定电流值，即电流超过此值的20 %时，其动断触头应能在一定时间内断开，切断控制回路，动作后只能由人工进行复位。
实验一 三相异步电动机的正反转控制线路 一、实验目的 1、掌握三相异步电动机正反转的原理和方法。 2、掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。 二、实验设备 三相鼠笼异步电动机、继电接触控制挂箱等 三、实验方法 1、接触器联锁正反转控制线路 (1) 按下“关”按钮切断交流电源，按下图接线。经指导老师检查无误后，按下“开”按钮通电操作。 (2) 合上电源开关Q 1，接通220V 三相交流电源。 (3) 按下SB 1，观察并记录电动机M 的转向、接触器自锁和联锁触点的吸断情况。 (4) 按下SB 3，观察并记录M 运转状态、接触器各触点的吸断情况。 (5) 再按下SB 2，观察并记录M 的转向、接触器自锁和联锁触点的吸断情况。 A B C KM 1 F U 1 Q 1 L 1 L 2 L 3 220V FR 1 FU 4 KM 2 KM 1KM 2 KM 2 KM 1 K M 1 F U 2 F U 3
图1 接触器联锁正反转控制线路 3、按钮联锁正反转控制线路 (1)按下“关”按钮切断交流电源。按图2接线。经检查无误后，按下“开”按钮通电操作。 (2) 合上电源开关Q 1，接通220V 三相交流电源。 (3) 按下SB 1，观察并记录电动机M 的转向、各触点的吸断情况。 (4) 按下SB 3，观察并记录电动机M 的转向、各触点的吸断情况。 (5) 按下SB 2，观察并记录电动机M 的转向、各触点的吸断情况。 图2 按钮联锁正反转控制线路 四、分析题 1、接触器和按钮的联锁触点在继电接触控制中起到什么作用？ A B C KM 1 F U 1 Q 1 L 1 L 2 L 3 220V FR 1 FU 4 KM 2 SB 2 SB 1 F U 2 F U 3
