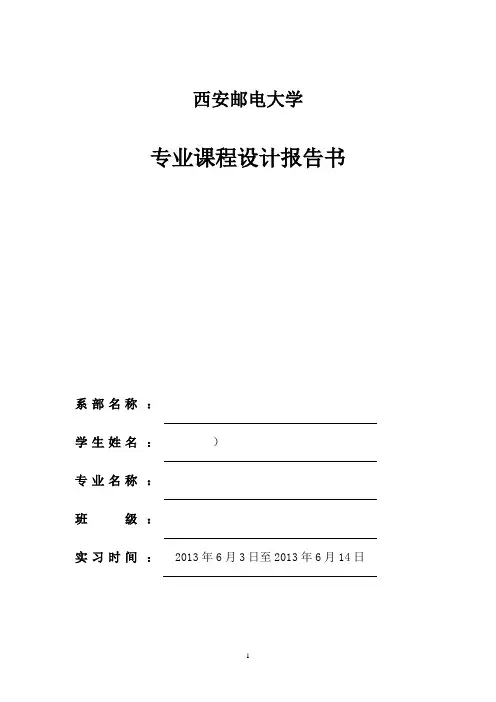

西安邮电大学
专业课程设计报告书
系部名称：
学生姓名：）
专业名称：
班级：
实习时间：2013年6月3日至2013年6月14日
LED灯泡设计与制作实验报告
【一】项目需求分析
课程设计分为三个独立模块
一、Tracepro学习及操作，完成LED建模与仿真；
二、LED灯泡驱动电路反向设计（完成驱动的原理图设计和PCB版的生成及仿真）；
三、LED球形灯泡焊接制作。
【二】实施方案及本人承担的工作
实施方案：
一、第一步骤是安装tracepro软件，并了解其页面基本情况。
第二步骤是熟悉光学仿真软件Tracepro，完成LED灯珠的光学仿真设计。
第三步骤是掌握LED灯珠设计，并了解实际操作过程原理以及LED二次光学设计基本原理。
二、通过分析现有LED驱动电路，对其进行反向设计，画出其驱动电路，并理解其实现原
理。完成LED驱动电路原理图，并仿真得出其结果
三、焊接完成一个LED灯泡，并能点亮。
本人承担的工作：
在本次专业课程设计中，我和我的搭档从一开始就认真对待。所以每一部分的完成都是我们共同努力的结果。从最开始的LED灯外形的绘制，LED灯珠的光学仿真设计，驱动电路的设计，LED驱动电路原理图，PCB原理图并仿真，我们俩都有完成各自的，在之后的交流和共同学习下完成最好的一份。LDE灯的焊接是我们两共同努力完成的。
【三】程序框图
【四】实验结果
首先我们利用Tracepro光学仿真软件制作出了灯罩的实体图以及LED灯珠仿真，并实现了其光学仿真；其次用Protel 99SE软件制作出了驱动电路原理图以并生成PCB板然后做了仿真；最后在了解了LED灯的工作原理，掌握了它的驱动电路之后，我们焊接了自己的LED灯，并使其点亮。
【五】设计中遇到的问题及解决方法
在本次课程设计中，我们遇到了很多问题。第一，由于是第一次使用Tracepro光学仿真软件，大家都不太会使用。但是在老师的鼓励之下，我们就借助于老师给我们的学习资料和上网查找资料，同学之间相互学习交流，熟悉了这个软件。并且能比较熟练的运用这个软件画出光学器件，进行光学仿真。之后我们画出了比较满意的图。第二，在通过分析现有LED驱动电路进行反向设计，这一步我们出现了很大的问题因为大家都对原理还不是很清楚，然后我们就上网查找资料，同学之间相互讨论，还有老师的帮助之下，完成了原理图的设计。由于之前学习过Protel 99SE软件的使用，所以在画原理图上没有太大的问题。第三，在焊接LED灯的时候，由于我们的粗心大意搞错了焊接的顺序，所以导致后来用了很长时间才完成。总而言之，我们后来很好的完成了本次课程设计。
【六】总结
这次课程设计我觉得非常有意思。能通过自己动手实践，完成LED灯的设计，焊接。并且看着自己做的灯点亮。感觉非常的高兴，很有成就感。经过本次的课程设计，让我学会了光学仿真软件Tracepro的应用，并且做出了LED灯罩的设计。学会了如何做光学仿真，并且完成了LED灯珠的光学仿真。也使我更加熟练了Protel 99SE软件制作电路图和PCB 版图。通过此次课程设计，让我了解了LED灯的内部构造，LED灯的驱动电路以及它的工作原理。并且再一次练习了自己的焊接电路板技术，在老师的帮助下学到了很多东西。
本次课程设计中更是很好的锻炼了自己的动手的能力，在实践中，不断的发现问题的所在，并在不断的摸索中找出相对的措施，将问题解决。而且在实验顺利结束时，不仅体验到自己成功完成制版的喜悦，而且更是激发了自己对LED的兴趣与激情。相信本次的课程设计会让我很难忘，并且对以后的学习和生活起到很大的帮助。
附录：光学仿真图，电路原理图和PCB版图
图1 灯罩光学仿真图
图2 整体光学仿真图
图三电路原理图
图四PCB版图
西安邮电大学光电子技术系专业课程设计过程考核成绩表
**大学 物理学院 单片机花样流水灯设计实验 课题：花样流水灯设计 班级: 物理 *** 姓名: *** 学号: ……………
当今时代的智能控制电子技术，给人们的生活带来了方便和舒适，而每到晚上五颜六色的霓虹灯则把我们的城市点缀得格外迷人，为人们生活增添了不少色彩。 制作流水灯的方法有很多种，有传统的分立元件，由数字逻辑电路构成的控制系统和单片机智能控制系统等。本设计介绍一种简单实用的单片机花样流水灯设计与制作，采用基于MS-51的单片机AT89C51和发光二极管、晶振、复位、电源等电路以及必要的软件组成的以AT89C51为核心，辅以简单的数码管等设备和必要的电路，设计了一款简易的流水灯电路板，并编写简单的程序，使其能够自动工作。 本设计用AT89C51单片机为核心自制一款简易的花样流水灯，并介绍了其软件编程仿真及电路焊接实现，在实践中体验单片机的自动控制功能。该设计具有实际意义，可以在广告业、媒体宣传、装饰业等领域得到广泛应用。 关键字：AT89C51 单片机流水灯数码管
1. 单片机及其发展概况 单片机又称为单片微计算机，其特点是将微型计算机的基本功能部件（如中央处理器（CPU）、存储器、输入接口、输出接口、定时/计数器及终端系统等）全部集成在一个半导体芯片上。单片机作为一种高集成度微型计算机，已经广泛应用于工业自动化控制、智能仪器仪表、通信设备、汽车电子与航空航天电子系统、智能家居电器等各个领域。 2. Protues仿真软件简介 Protues以其数量众多的元件数据库、标准化的仿真仪器、直观的捕获界面、简洁明了的操作、强大的分析测试、可信的测试结果, 为电子工程设计节约研发时间，节省了工程设计费用。利用Protues软件设计一款通过数码管显示计数时间的流水灯电路及Keil C软件编程后，再将两者关联则可以简单快速的进行仿真。 【实验设计目标】 设计要求以发光二极管作为发光器件，用单片机自动控制，对8个LED 灯设计至少3种流水灯显示方式，每隔20秒变换一次显示花样，计时通过一个二位七段数码管显示。
Proteus 仿 真 大 作 业 课题：四路彩灯设计系部： 班级： 姓名： 指导老师： 2013.05.31
前言 Proteus是世界上著名的EDA工具仿真软件，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB 设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台。 使用Proteus 软件进行单片机系统仿真设计，是虚拟仿真技术和计算机多媒体技术相结合的综合运用，有利于培养学生的电路设计能力及仿真软件的操作能力；在单片机课程设计和全国大学生电子设计竞赛中，我们使用 Proteus 开发环境对学生进行培训，在不需要硬件投入的条件下，学生普遍反映，对单片机的学习比单纯学习书本知识更容易接受，更容易提高。实践证明，在使用 Proteus 进行系统仿真开发成功之后再进行实际制作，能极大提高单片机系统设计效率。 因此，有较高的推广利用价值。
目录 第一章四路彩灯、555简介 (5) 1.1 四路彩灯设计原理 (5) 1.2 555芯片简介 (5) 第二章课程设计任务及要求 (6) 2.1 设计任务 (6) 2.2 设计要求及器件 (6) 2.3 设计目标 (6) 2.4 设计软件环境要求 (6) 2.5 元器件列表 (7) 2.6系统逻辑框图 (7) 2.7 彩灯点亮过程 (7) 第三章Proteus仿真电路 (8) 3.1 绘制数字时钟电路Protues仿真原理图： (8) 3.1.1 启动ISIS 7 Professional软件 (8) 3.1.2 数字时钟原理图 (9) 3.1.3 时钟电路 (9) 3.1.4 计数电路 (11) 3.1.5 电路检测 (12) 3.1.6参数的计算 (12) 3.2 仿真调试 (12) 第四章调试及测试结果分析 (14) 4.1 结果的调试及分析 (14) 4.2测试电路的方法和技巧: (14) 4.3调试中出现的故障、原因及排除方法： (14) 总结 (15) 参考文献 (16)
机电工程学院课程设计报告 课程名称：单片机课程设计 专业班级： 13电本2班 学号： 2013041632 学生：罗炜 指导教师：王清辉、何文丰 完成时间： 报告成绩：
交通灯设计 一、设计任务与要求 设计基本要求： （1）车辆通行繁忙的十字交叉路口，设计一交通灯控制器，设东西方向通行时间为30秒，当剩余3秒时黄灯亮，南北方向通行时间为20秒，当剩余3秒时黄灯亮。（2）东西、南北方向各用三个（绿、黄、红）LED表示，并用数码管显示东西、南北方向的剩余时间。 （3）可利用按键修改时间参数，可以利用按键切换东西南北交通灯的当前状态（即立刻东西由红变绿，南北有绿变红，并按设定的时间工作）。 二、方案设计与论证 表2-1：交通灯的工作状态表 根据表2-1所示可将交通灯的工作状态设为以下几个步骤： 1、初始状态时即为东西方向绿灯通行27秒+3秒黄灯，此时南北红灯亮。 2、随后是南北方向绿灯通行17秒+3秒黄灯，此时东西红灯亮。 3、通过按模式选择键一次来切换东西南北交通灯的当前状态。（通过设置定时计时器T1实现交通灯的计时） 4、通过按模式选择键第二次切换至南北方向红绿灯的计时设置，通过加减按键来确定南北方向红绿灯的计时数。 5、确定南北方向计数值后，通过按模式选择键第三次切换至东西方向红绿灯的计
时设置，通过加减按键来确定东西方向红绿灯的计时数。 6、确定交通灯计时数后再按下模式选择键后，交通灯便进入工作状态。 时间计时的实现：采用定时中断实现秒的精确计时（详细方案入下列程序设计所示）。 按键输入的实现：通过编写按键读取函数，来实现交通灯的状态以及时间值得设定（详细方案入下列程序设计所示）。
流水灯实习报告 一、实验原理 单片机通过P0口连接锁存器74ls273，P0同时作为低八位地址，实验板内P2口连接74ls138，任意一个输出连接74ls273片选，再将74ls273接八个LED灯，通过软件控制对74ls273送入显示数据就可以按要求显示了。 二、硬件原理图 三、实验程序 ORG 0000H AJMP START ORG 001BH AJMP INT
ORG 0100H START:MOV SP,#60H MOV TMOD,#10H MOV TL1,#00H MOV TH1,#4CH MOV R0,#00H MOV R1,#20 SETB TR1 SETB ET1 SETB EA SJMP $ INT:PUSH ACC PUSH PSW PUSH DPL PUSH DPH CLR TR1 MOV TL1,#B0H MOV TH1,#3CH SETB TR1 DJNZ R1,EXIT MOV R1,#20 MOV DPTR,#DATA
MOV A,R0 MOVC A,@A+DPTR MOV DPTR,#8000H Movx @DPTR,A INC R0 ANL 00,#07H EXIT:POP DPH POP DPL POP PSW POP ACC RETI DATA:DB 05H,0AH,50H,0A0H,55H,0AAH,0FFH,0H END 四、实验功能 以实验机上74LS273做输出口，接八只发光二极管，编写程序，使开机后第一秒钟L1,L3亮,第二秒钟L2,L4亮,第三秒钟L5,L7亮,第四秒钟L6,L8亮,第五秒钟L1,L3,L5,L7亮,第六秒钟L2,L4,L6,L8亮,第七秒钟八个二极管全亮,第八秒钟全灭,以后又从头开始,L1,L3亮,然后L2,L4亮……一直循环下去. 五、实验总结 通过这次课程设计，我拓宽了知识面，锻炼了能力，综合素质得到较大提高。而安排课程设计的基本目的，是在于通过理论
数字电路逻辑设计 实 验 报 告 设计题目： 专业班级： 姓名： 学号：
设计课题：四路彩灯显示系统设计 1.设计任务和要求 设计一个四路彩灯控制器,设计要求如下： （1）接通电源后，彩灯可以自动按预先设置的程序循环闪烁。 （2）设置的彩灯花型由三个节拍组成： 第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s，共用4s； 第二节拍：四路彩灯从右向左逐次渐灭，也需4s； 第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也 为4s。 （3）三个节拍完成一个循环，一共需要12s。一次循环之后重复进行闪烁。 2. 设计分析 四路彩灯既有四路输出，设依次为d Q、c Q、b Q、a Q，若“1”表示灯亮，“0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示。 表1 四路彩灯输出显示
由上表可知，需要一个分频器起节拍产生和控制作用，每4s 一个节拍，3个节拍共12s 后反复循环。一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。 分频及节拍控制可以用一个模12计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74194来完成。同时亮0.5s 、同时灭0.5s 可考虑把1Hz 的秒脉冲信号直接加到输出显示端来完成。 综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。 记第一，二，三节拍分别为012Y YY 有效时间应为4秒，0Y 结束1Y 马上开始，1 Y 后2Y 马上开始，如此循环不断。为此可考虑采用移位寄存器构成的移位型控制器。由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。应在开机瞬间，使移位型控制器的状态被确定下来，即012Y YY 节拍应为100，可控制输入信号使触发器置位、复位来实现。 为实现0Y 功能要求器件具有右移功能，为实现1Y 功能要求器件有左移功能；而且左、右移输入可为“0”也可为“1”；为实现2Y 功能，要求器件同时具有并行置数功能。因此可选用一种具有左移、右移和并行置数功能的通用移位寄存器74LS194。74LS194具有并行输入端A 、B 、C 、D ，并行输出端A Q 、B Q 、C Q 、D Q ，右移输入端SR ，左移输入端SL 和模式控制输入端0S ，1S 以及一个无条件直接清除端CLR 。模式控制输入0S ，1S 有00、01、10、11四种组合方式，分别表示双向移位寄存器所具有的四种功能，即禁止、右移、左移和并行置数。为了使当 012Y YY =100时，01S S =01（右移），012Y YY =010时，01S S =10（左移），当012Y YY =001时01S S =11（并行置数）。 74LS194的输出端初态均为零，在开机瞬间，使移位控制端01S S 的状态被确 定下来，即 012Y YY =100时，01S S =01 右移串行数据输入端 SR 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯从右到左依次亮共 4秒 ，
单片机技术与应用 实验报告 实验名称：外部中断实验（急救车与交通灯）班级：11062811 学号：11061118 姓名：吕琳涛 指导老师：谷雨 2013年5月20日
1. 实验要求 由以74LS273作为输出口，控制4个双色LED灯（可发红，绿，黄光），模拟交通灯管理,并允许急救车优先通过的要求。有急救车到达时，两向交通信号为全红，以便让急救车通过。假定急救车通过路口时间为10秒，急救车通过后，交通灯恢复中断前状态。本实验以按键为中断申请，表示有急救车通过。 2. 实验目的 1.学习外部中断技术的基本使用方法。 2.学习中断处理程序的编程方法。 3. 程序说明： 在本次实验中，我们可以确定外部中断的作用是用于有救护车行驶过来时对程序的进行的简单的控制。对于正常的红绿灯的亮灭我们可以参考第一个实验中流水灯的设计理念。综上所述我们这一次的实验就是流水灯与外部中断的结合。 通过对七种情况的罗列 1 0 0 1 0 1 1 0 南北绿，东西红 0 1 1 0 1 0 0 1 南北红，东西绿 1 0 0 1 1 1 1 1 只亮东西红 0 1 1 0 1 1 1 1 只亮南北红 0 0 0 0 0 1 1 0 南北黄，东西红 0 0 0 0 1 0 0 1 南北红，东西黄 0 0 0 0 1 1 1 1 全红 我们可以利用XBYTE[0xf200]这个函数对这几种情况进行读取与显
示，在不同情况进行显示的过程中我们用以前的delay函数进行时间上的规划从而达到依次显示的效果。 0x0f 全红XBYTE[0xf200]=0x0f; 0x96 南北绿，东西红XBYTE[0xf200]=0x96; 0x9f 只亮东西红XBYTE[0xf200]=0x9f; 0x06 南北黄，东西红XBYTE[0xf200]=0x06; 0x69 南北红，东西绿XBYTE[0xf200]=0x69; 0x6f 只亮南北红XBYTE[0xf200]=0x6f; 0x09 南北红，东西黄XBYTE[0xf200]=0x09; 在具体的实验代码编写过程中，我们会用到EA=1;EX0=1;IT0=1;用于设定外部中断0为跳变沿触发方式，默认为电平触发方式。interrupt 0函数是处理有救护车驶过时的情况。 至此，程序编写完成，放入软件中进行编译和下载。
51单片机流水灯试验 一、实验目的 1.了解51单片机的引脚结构。 2.根据所学汇编语言编写代码实现LED灯的流水功能。 3.利用开发板下载hex文件后验证功能。 二、实验器材 个人电脑，80c51单片机，开发板 三、实验原理 单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。使用rl或rr a实现位的转换。 A寄存器的位经过rr a之后转换如下所示： 然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作。
四、实验电路图 五、通过仿真实验正确性
代码如下：ORG 0 MOV A,#00000001B LOOP:MOV P2,A RL A ACALL DELAY SJMP LOOP DELAY:MOV R1,#255 DEL2:MOV R2,#250 DEL1:DJNZ R2,DEL1
DJNZ R1,DEL2 RET End 实验结果： 六、实验参考程序 #include
sbit P00=P0^0; sbit P01=P0^1; void delay(uchar t) { uchar i,j; for(i=0;i 一.设计整体思路 根据课程设计课题要求，要实现本系统，需要设计时钟脉冲产生电路，循环控制电路和彩灯花样输出电路。时钟脉冲产生电路由74LS161分频实现，循环控制电路由74LS161和7420实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。前两个节拍由74LS194芯片左移右移功能易于实现，第三个节拍整体送数，利用异步清零将清零端置0达0.5秒即可。 二.基本原理及整体框图 1、基本原理 由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和送数，通过控制CLR＇控制清零。第一节拍为1右移，第二节拍为0左移，第三节拍全亮为置数1，全灭为清零。由于程序循环一次要12秒，故需要一个12进制的计数器控制循环。第三节拍时要求1秒内全灭全亮各一次，故可在前0.5秒内送数1将彩灯全部点亮，接下来的0.5秒使得74LS19清零端为零，从而将彩灯熄灭。然后重复此亮灭状态三次。因此第三个节拍只要在清零端送与CL K端相同的脉冲，但考虑到竞争冒险对电路的影响，需延迟时钟脉冲。 2、框图 三.单元电路设计及单元电路 1、分频器的实现 在数字电子技术中，对脉冲实现分频的方法一般有两种：其一是用n进制计数器。其二是用D触发器电路。这两种方法各有优势，但在此处我只分析用74LS161计数器实现分频的电路。电路分析图： 及其波形图 如下 2、循环控制电路 如果模N计数器的计数序列从最小1到最大数N，那么N+1是多余的，可用与非门检测N,当N出现时，与非门输出为低，用它控制清零端CR，将计数器清零。此处工作状态从0001~1100，检测到1101时异步清零。 12进 青 岛 科 技 大 学 微机原理与接口技术综合课程设计（报告） 题 目 __________________________________ 指导教师__________________________ 学生姓名__________________________ 学生学号__________________________ _______________________________院（部）____________________________专业________________ 班 ______年 ___月 ___日 直流电机控制综合实验 周艳平 宋雪英 01 信息科学技术学院 计算机科学与技术0961 2012 12 27 摘要 (2) 1、单片机概述 (2) 2、仿真软件介绍 (2) 3、需求分析 (2) 一、课程设计目的 (3) 二、课程设计要求 (3) 三、实验内容 (3) 1、设计任务与要求 (3) 2、系统分析 (3) 1）.硬件电路设计(画出原理图、接线图) (4) 2）软件框图 (5) 3、用keil建项目流程 (7) 4、程序清单 (7) 4、系统调试 (9) 四、设计总结(结论) (10) 摘要 近年来，随着电子技术和微型计算机的发展，单片机的档次不断提高，起应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产品中得到广泛的应用、成为现代电子系统中最重要的智能化的核心部件。而AT89C51就是其中一种，它是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMO8位微处理器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。本课程设计介绍一种LED小灯控制系统的设计方法，以单片机作为主控核心，与按键、排阻、电阻、电容等较少的辅助硬件电路相结合，利用软件实现对LED灯进行控制。能够通过按键控制8个LED小灯从左到右依次点亮。 关键字：单片机、LED流水灯 1、单片机概述 单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。单片机微 型计算机简称单片机，特别适用于控制领域，故又称为微控制器。 通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处 理器、存储器和I/O 接口电路等。因此，单片机只需要和适当的软件及外部设备相结合， 便可成为一个单片机控制系统。 单片机经过1、2、3、3 代的发展，目前单片机正朝着高性能和多品种方向发展，它 们的CPU 功能在增强，内部资源在增多，引角的多功能化，以及低电压底功耗。 2、仿真软件介绍 （1）.Keil uv3 运行Keil uv3 新建工程：菜单“Preject->New Preject”，保存为*.uv2，选择芯片型号，copy否 新建文件：菜单“File->New”，保存为*.c，编写程序 将源文件添加到工程：在左侧project workspace的source group1点右键选择addfile加入*.c 设置工程：点菜单栏上的，选Target，设晶振值；选Output，点create Hex file以生成少些文件；选Debug，选择软件仿真（simulator）或硬件仿真(Keil Monitor)方式。 编译链接：点菜单栏上的进行编译，或点菜单栏上的进行编译链接，或点菜单栏上的进行重新编译链接，或点菜单栏上的停止编译。 编译链接后生成*.hex文件，可烧写到单片机。 (2).Proteus 使用Proteus仿真 点击单片机，在Program Files处选择*.hex文件，OK，进行仿真 RESPACK--8 排阻，就是好多电阻连载一起，有一个公共端，1端为公共端接VCC（上拉）或地（下拉） 一般接在51单片机P0口，因P0口内没有上拉电阻，不能输出高电平，所以要接上拉电阻。 3、需求分析 51单片机实验报告 实验一 点亮流水灯 实验现象 Led灯交替亮，间隔大约10ms。实验代码 #include void Delay10ms(unsigned int c) { unsigned char a, b; for (;c>0;c--) { for (b=38;b>0;b--) { for (a=130;a>0;a--); } } } 实验原理 While（1）表示一直循环。 循环体首先将P0的所有位都置于零，然后延时约50*10=500ms，接着P0位全置于1，于是LED全亮了。接着循环，直至关掉电源。延迟函数是通过多个for循环实现的。 实验2 流水灯（不运用库函数） 实验现象 起初led只有最右面的那一个不亮，半秒之后从右数第二个led 也不亮了，直到最后一个也熄灭，然后led除最后一个都亮，接着上述过程 #include 课程名称： 数字电路逻辑设计 设计项目：四 路彩灯显示系统设计 专业班级： 通信 学生姓名： 同组人姓名： 指导教师： 学号： 设计课题：四路彩灯显示系统设计 一、 设计目的 1、 2、 3、 熟悉常用中规模计数器的逻辑功能。 掌握技术、译码电路的工作原理及应用。 熟悉移位寄存器的工作原理、典型应用和调试方法。 二、 设计任务与要求 设计一个四路彩灯控制器,设计要求如下： （1） 接通电源后，彩灯可以自动按预先设置的程序循环闪烁。 （2） 设置的彩灯花型由三个节拍组成： 第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间 1s ，共用 4s ； 第二节拍：四路彩灯从右向左逐次渐灭，也需 4s ； 第三节拍：四路彩灯同时亮 0.5s,然后同时变暗,进行 4 次,所需时间也为 4s 。 （3）三个节拍完成一个循环，一共需要 12s 。一次循环之后重复进行闪烁。 三、设计原理 图(a)四路彩灯控制流程图 四路彩灯即有四路发光二极管输出，设依次为 、 、 、 ，若用高电平“1” 表示灯亮，低电平“0”表示灯灭，由课程设计要求可知四路彩灯显示系统有如下表所示的输 出显示。 Q Q Q Q d c b a 说明 输出 所用时间Q d Q c Q b Q a 开机初态0 0 0 0 第一节拍逐次渐亮1 0 0 0 1 1 0 0 1 1 1 0 1 1 1 1 1s 1s 1s 1s 第二节拍逆序渐灭1 1 1 0 1 1 0 0 1 0 0 0 0 0 0 0 1s 1s 1s 1s 第三节拍同时亮0.5s，然后同时灭0.5s，进行四次1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0.5s 0.5s 0.5s 0.5s 0.5s 0.5s 0.5s 0.5s 分析可知，要实现上表所示功能，需要一个分频器起节拍产生和控制作用，每4s一个节拍，3个节拍共12s后反复循环。一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。 /* * 实现基于C51的交通信号灯的控制操作 * 使用器件->> * 1.74HC138用于控制LED的位选码的设定 * 2.T0->>实现一个时间的定时操作（设置为10ms） * 3.P0->>作为LED现实的断码输出端 * 4.P1->>作为LED交通灯的信号灯的控制端 * 5.P2->>作为74HC138的为选码的控制端 * 6.P3.2->>作为一个复位的中断信号处理（与K1相连用于控制复位交通信号灯） * 需要考虑的一个问题是-》这个难道南北方向和东西方向的时间控制长短是一样的？#include 电工电子课程设计 实验报告 题目名称：彩灯控制器 指导教师： 姓名： 学号： 专业班级： 日期： 前言 电子技术课程设计是配合电子技术基础课程与实验教学的一个非常重要的教学环节。它是电气信息类专业学生的重要基础实践课，也是工科专业的必修课，能巩固电子技术的理论知识，提高电子电路的设计水平，加强综合分析问题和解决问题的能力，进一步培养学生的实验技能和动手能力，启发学生的创新意识及创新思维。完成本次课程设计，对进行毕业设计及毕业后从事电子技术方面的工作都有很大的帮助。 近年来，由于集成电路的迅速发展，使得数字逻辑电路的设计发生了根本性的变化。在设计中更多的使用中规模集成电路，不仅可以减少电路组件的数目，使电路简捷，而且能提高电路的可靠性，降低成本。因此用集成电路来实现更多更复杂的器件功能则成为必然。 现代生活中，彩灯越来越成为人们的装饰品，它不仅能美化环境，渲染气氛，还可用于娱乐场所和电子玩具中，现以该课题为例进行分析与设计可编程的彩灯控制的 电路很多，构成方式和采用的集成片种类、数目更是五花八门，而且有专门的可编程 循环彩灯控制电路。绝大多数的彩灯控制电路都是用数字电路来实现的，例如，用中 规模集成电路实现的彩灯控制器主要用计数器，译码器，分配器和移位寄存器等集成。 本次设计的可编程彩灯控制电路就是用寄存器、计数器和译码器等来实现，其特点是 用发光二极管显示，实现可预置编程循环功能。 目录 前言 1 一、课题设计任务及要求 .3 二、设计目的 3 三、优选设计方案 4 四、整体设计思想及原理框图 5 五、各模块设计与分析 6 1、脉冲发生电路 7 2、控制电路和译码电路 10 3、存储电路 12 4、数码管显示电路 .14 六、元器件清单 15 七、安装及调试中出现的问题和解决方法 15 八、设计感想 17 附录 一、实验电路图 20 二、实验电路连接图 .21 实验报告实验名称:交通灯实验 姓名 班级 日期 实验要求： 1. 请使用单片机系统主机板和单片机系统键盘、显示板设计一个硬件系统，最终实 现一个交通路口红绿灯的控制。用两个数码管显示秒，8个LED灯分成四组，分别作为十字交叉路口的红绿灯。 2. 相对双向绿灯的最后几秒时，绿灯要闪烁，即亮灭交替，亮灭时间均为0.5秒， 然后变成红灯。 3. 每组同学可自行设计进行连接，形成一个单片机硬件系统。 4. 模拟调试完成后，用STC-ISP下载编程软件将生成的*。HEX文件在线下载到单片 机中。 5.下载后，按复位键执行程序，检验程序运行结果。 硬件连线方案： 程序流程图： 源代码： #include 嵌入式系统应用 实验报告 姓名： 学号： 学院： 专业： 班级： 指导教师： 实验1、流水灯实验 1.1实验要求 编程控制实验板上LED灯轮流点亮、熄灭，中间间隔一定时间。 1.2原理分析 实验主要考察对STM32F10X系列单片机GPIO的输出操作。 参阅数据手册可知，通过软件编程，GPIO可以配置成以下几种模式： ◇输入浮空 ◇输入上拉 ◇输入下拉 ◇模拟输入 ◇开漏输出 ◇推挽式输出 ◇推挽式复用功能 ◇开漏式复用功能 根据实验要求，应该首先将GPIO配置为推挽输出模式。 由原理图可知，单片机GPIO输出信号经过74HC244缓冲器，连接LED灯。由于74HC244的OE1和OE2都接地，为相同电平，故A端电平与Y端电平相同且LED灯共阳，所以，如果要点亮LED，GPIO应输出低电平。反之，LED灯熄灭。 1.3程序分析 软件方面，在程序启动时，调用SystemInit()函数（见附录1），对系统时钟等关键部分进行初始化，然后再对GPIO进行配置。 GPIO配置函数为SZ_STM32_LEDInit()（见附录2），函数中首先使能GPIO 时钟： RCC_APB2PeriphClockCmd(GPIO_CLK[Led], ENABLE); 然后配置GPIO输入输出模式： GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP； 再配置GPIO端口翻转速度： GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz； 最后将配置好的参数写入寄存器，初始化完成： GPIO_Init(GPIO_PORT[Led], &GPIO_InitStructure)。 初始化完成后，程序循环点亮一个LED并熄灭其他LED，中间通过Delay()函数进行延时，达到流水灯的效果（程序完整代码见附录3）。 实验程序流程图如下： 硬件方面，根据实验指南，将实验板做如下连接： 1.3实验结果 电子技术课程设计报告 设计名称：四路彩灯 姓名学号：秦江 021212224 同实验者：安煜 021212215 指导老师：卓郑安 完成学期： 2013-14（二） 一．目的意义及原理 本次课题设计的目的是： 1.共有四个彩灯，分别实现三个过程，构成一个循共12秒； 2.第一个过程要求四个彩灯依次点亮，共4秒； 3.第二个过程要求四个彩灯依次熄灭，共4秒，先亮者先灭； 4.最后四秒要求四个灯同时亮一下灭一下，共闪4下。 四路彩灯采用的是四位双向通用位移存储器74LS194，将四路彩灯接在Q0到Q4上，SR稳定接高电平，SL稳定接低点位，而DO到D3接周期为1秒的方波信号。CLK的信号频率为2Hz，这样才可以在D0到D3的一个周期内出现CLK的两个上升沿，Q0到Q3分别读到1和0 各一次，如图一。 图一 1Hz和2Hz方波信号 即正确的时钟信号在整个12秒的时间应该是前8秒为1Hz的频率，后4秒变为2Hz的频率，因此用555定时器产生2Hz的方波信号，再用D触发器分频产生1Hz的方波信号，如图二。 图二 1Hz和2Hz方波信号原理图 再来确定S1S0的信号，四种工作方式种剔除第一种S1S0为00的情况，那么S1S0应按01、10、11的顺序循环，可设为一个同步计数器，时钟周期为4秒，共三个状态。 图三四路彩灯原理图 二．Proteus仿真过程 1.元件清单 1）电源统一使用稳压源输出电压。 2）电阻阻值有一些微小变化，以元件中现有的相近阻值替代。 2.电路仿真过程和运行结果 在Proteus中画出用555产生的1Hz和2Hz方波信号仿真图，如下图所示： 图四 555产生的1Hz和2Hz方波信号仿真图 在Proteus中画出四路彩灯仿真图，点击运行，灯泡变亮。如下图所示： 图五四路彩灯仿真图 三．电路焊接与调试 在焊接开始前，首先要对元器件进行确认，是否符合要求并逐一检查是否有缺漏，然后对整个布局进行一个确认以便与焊接方便及美观。由于仿真图和原理 系统实验报告 学院XXXXXXXXX 专业XXXXXX 姓名XXXXX 学号XXXXXXX 一、本设计拟实现的功能 1．时钟：四只数码管低二位0~59计数后给高二位0~59计数（即分秒计时），一只按键控制开始、结束； 2.交通灯：灯和数码管结合，模拟十字路口的交通灯的点亮与熄 灭，数码管倒计时显示时间。 二、所用器件的功能、引脚图 1.所用器件：AT89S51、74LS47、LM7085 2.所用器件功能、引脚图 a)AT89S51 AT89S51引脚图 AT89S51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash 只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，AT89S51在众多嵌入式控制应用系统中得到广泛应用。 主要性能特点 1、4k Bytes Flash片内程序存储器； 2、128 bytes的随机存取数据存储器（RAM）； 3、32个外部双向输入/输出（I/O）口； 4、5个中断优先级、2层中断嵌套中断； 5、6个中断源； 6、2个16位可编程定时器/计数器； 7、2个全双工串行通信口； 8、看门狗（WDT）电路； 9、片内振荡器和时钟电路； 10、与MCS-51兼容； 11、全静态工作：0Hz-33MHz； 12、三级程序存储器保密锁定； 13、可编程串行通道； 14、低功耗的闲置和掉电模式。 单片机流水灯实验报告 电子信息工程学系实验报告 课程名称：单片机原理及接口 实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247 一、实验目的: 进一步熟悉keil仿真软件、proteus仿真软件的使用。了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。 二、实验原理： MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。四组并行I/O端口即可以按字节操作，又可以按位操作。当系统没有扩展外部器件时，I/O端口用作双向输入输 出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。 以P1口为例，内部结构如下图所示： 图 P1口的位结构 作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。 I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使 用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。 一. 设计目的 1.熟悉常用中规模计数器的逻辑功能。 2.掌握技术、译码电路的工作原理及应用。 3.熟悉移位寄存器的工作原理、典型应用和调试方法。 二、设计任务 设计一个四路彩灯显示系统，要求如下： 1、开机可自动从初始状态按规定程序进行循环演示。 2、彩灯花形由三个节拍组成： 第一节拍：逐次渐亮，灯亮时间1秒，共用4秒； 第二节拍：4路彩灯按逆序渐灭，也需4秒； 第三节拍：4路彩灯同时亮0.5秒，然后同时变暗0.5秒，要进行4次，所需时间也为4秒，3个节拍完成一个循环。 3、彩灯用发光二极管模拟。 三、设计分析 四路彩灯既有四路输出，设依次为d Q、c Q、b Q、a Q，若“1”表示灯亮， “0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示。 表1 四路彩灯输出显示 由上表可知，需要一个分频器起节拍产生和控制作用，每4s 一个节拍，3个节拍共12s 后反复循环。一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。 分频及节拍控制可以用一个模12计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74194来完成。同时亮0.5s 、同时灭0.5s 可考虑把1Hz 的秒脉冲信号直接加到输出显示端来完成。 综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。 记第一，二，三节拍分别为012Y YY 有效时间应为4秒，0Y 结束1Y 马上开始，1Y 后2Y 马上开始，如此循环不断。为此可考虑采用移位寄存器构成的移位型控制器。由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。应在开机瞬间，使移位型控制器的状态被确定下来，即012Y YY 节拍应为100，可控制输入信号使触发器置位、复位来实现。 为实现0Y 功能要求器件具有右移功能，为实现1Y 功能要求器件有左移功能；而且左、右移输入可为“0”也可为“1”；为实现2Y 功能，要求器件同时具有并行置数功能。因此可选用一种具有左移、右移和并行置数功能的通用移位寄存器74LS194。74LS194具有并行输入端A 、B 、C 、D ，并行输出端A Q 、B Q 、C Q 、D Q ，右移输入端SR ，左移输入端SL 和模式控制输入端0S ，1S 以及一个无条件直接清除端CLR 。模式控制输入0S ，1S 有00、01、10、11四种组合方式，分别表示双 向移位寄存器所具有的四种功能，即禁止、右移、左移和并行置数。为了使当012Y YY 重庆三峡学院 课程设计报告书题目：基于单片机的交通灯设计 学院（系）： 学号： 学生姓名： 指导教师： 教师职称： 制作日期2011年12月25日 目录 1.设计要求---------------------------------------------------- 01 2.系统设计方案---------------------------------------------- 01 3.硬件电路设计---------------------------------------------- 02 4.软件系统设计---------------------------------------------- 06 5.仿真与调试------------------------------------------------- 08 6.实训体会---------------------------------------------------- 13 7.附录---------------------------------------------------------- 14 摘要 单片微型计算机简称单片机，即把组成微型计算机的各个功能部件，如中央处理器（CPU ）、随机存储器（RAM ）、只读存储器（ROM ）、I/O 接口电路、定时器/计数器以及串行接口等集成在一块芯片中构成一个完整的微型计算机。设计一个基于单片机的交通灯设计。主要包括AT89c51单片机、复位电路、驱动控制芯片74LS240和74LS07及外中断等。实现控制各个路口的交通灯变化，通过外中断起 到紧急开关作用，加上复位电路，使其恢复成初始状态。 本设计主控芯片采用AT89C51单片机，配合其他基本设备完成设计。采用C51语言进行编程，编程后利用KEIL C51进行编译，生成对应用的HEX 文件，采用PROETUS 软件进行系统硬件的仿真模拟，检验功能。模拟试验成功后，焊接硬件电路，通过ISP 下载线将HEX 文件载入单片机内，完成整个设计进行实际操作，并实际记录单片机工作情况。 设计一个基于单片机的交通灯设计。主要包括AT89c51单片机、复位电路、驱动控制芯片74LS240和74LS07及外中断等。实现控制各个路口的交通灯变化，通过外中断起到紧急开关作用，加上复位电路，使其恢复成初始状态。 1. 设计要求 设计一个基本十字路口交通灯管理系统。初始化4个路口红灯全亮，2秒后切换为东西 路口红灯亮，南北绿灯亮，持续60秒，红绿灯切换过渡时红灯依旧亮，绿灯亮转变为黄灯闪烁5次，过程时间为5秒，然后切换为南北路口红灯亮，东西路口绿灯亮，持续时间60秒，过渡过程切换方式同上，5秒后，再次切换为东西路口红灯亮，南北绿灯亮。如此周而复始。 2.系统设计图 利用单片机完成交通信号灯控制器的设计，该交通信号灯控制器由一条主干道和一条支 干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮 南 东四路彩灯系统报告书
左右来回循环的流水灯实验报告
51单片机实验报告
四路彩灯显示系统设计
基于AT89C51单片机的交通灯实验报告
彩灯控制器实验报告
单片机仿真交通灯实验
嵌入式系统流水灯,按键,定时器实验报告
四路彩灯报告
51单片机系统实验报告--计数器、交通灯
单片机流水灯实验报告
四路彩灯课设
基于单片机的交通灯设计实训报告
